ТЕХНОЛОГИЯ ДВОЙНОЙ БРУС
Финская технология деревянного домостроения. Энергоэффективность, экологичность, стиль.
Финская технология деревянного домостроения.
Энергоэффективность, экологичность, стиль.
ДВОЙНОЙ БРУС

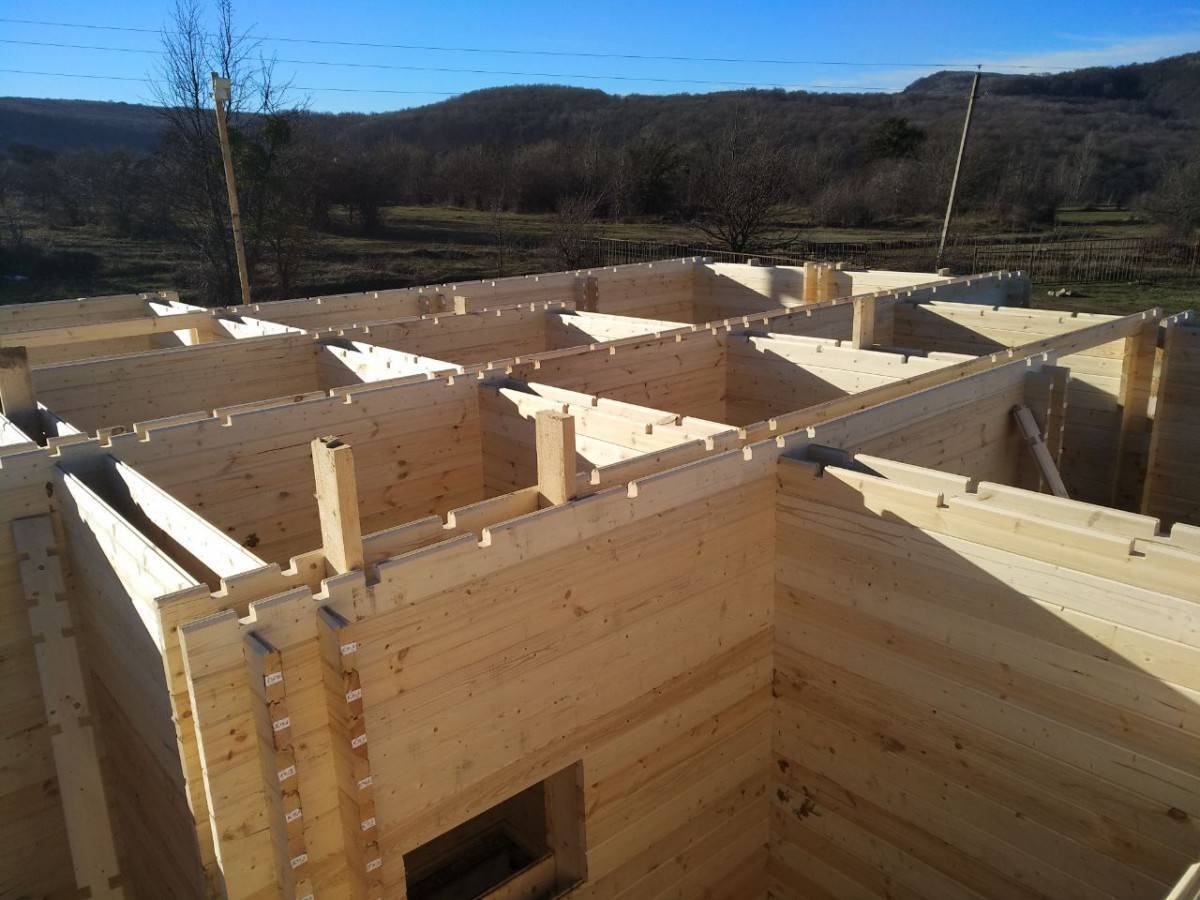

Это стена, состоящая из двух сухих, профилированных мини-брусьев и свободного пространства между ними, которое заполняется утеплителем, чаще целлюлозным при помощи специализированного оборудования.
О ТЕХНОЛОГИИ
Технология Двойной Брус имеет достаточно продолжительную историю, уходящую корнями в Австрию, затем в Германию и Финляндию, где и набрала большую популярность.* В России строительство домов из Двойного Бруса началось сравнительно недавно, в конце 90-х, начале 2000-х годов. Тогда же и мы начали изучать данную технологию и уже в 2006-ом году возвели первый в Московской области дом из Двойного Бруса, произведённый на собственном заводском оборудовании.
Дом из Двойного Бруса — это современное, энергоэффективное и экологически чистое жильё, выполненное из натурального дерева, обладающее всеми преимуществами традиционного деревянного дома и в то же время практически полностью лишённое его недостатков.
*Информация из открытых источников
ПРЕИМУЩЕСТВА ДВОЙНОГО БРУСА
Популярность домов из Двойного Бруса растёт с каждым годом. Почему люди всё чаще предпочитают наши дома домам из клееного бруса, домам из профилированного бруса естественной влажности, из оцилиндрованного бревна или из других материалов?
ПРЕИМУЩЕСТВА ДВОЙНОГО БРУСА
Популярность домов из Двойного Бруса растёт с каждым годом. Почему люди всё чаще предпочитают наши дома домам из клееного бруса, домам из профилированного бруса естественной влажности, из оцилиндрованного бревна или из других материалов?
Тепло и комфорт
Современные дома из Двойного Бруса по теплосбережению превосходят дома из клееного профилированного бруса более чем в 2 раза! В них тепло зимой и комфортно летом.
ЗАВОДСКОЕ КАЧЕСТВО
Все деревянные детали производятся с высокой точностью в заводских условиях на современном деревообрабатывающем оборудовании
РАЗУМНАЯ ЦЕНА
Строительство дома из Двойного Бруса дешевле строительства аналогичного дома из клееного бруса толщиной 200 мм в среднем на 30-35%.
Красивый внешний вид
Деревянные дома из Двойного Бруса выглядят красиво и стильно. Стены не требуют дополнительной отделки, Вам остаётся лишь выбрать для них цвет.
Короткие сроки строительства
Данная технология позволяет возводить дома в короткие сроки. За 90 дней от проекта до тёплого дома с крышей и окнами.
Экологичные материалы
При строительстве используются только натуральные материалы. Технология Двойной Брус не предусматривает применения клеёв и прочих химических составов.
Минимальная усадка
Применение материала камерной сушки минимизирует усадку дома до 1-2%, что позволяет не ждать 1 год до начала отделки.
Экономия при эксплуатации
Благодаря низким теплопотерям, требуется меньшее количество энергоресурсов необходимых для отопления. Другими словами — Вы меньше платите по счетам!
Круглогодичный монтаж
Строительство домов из Двойного Бруса не имеет особого сезонного значения и производится круглогодично!
Как выглядят дома из Двойного Бруса?
ПОСМОТРЕТЬ
Как выглядят дома из Двойного Бруса?
ПОСМОТРЕТЬ
УТЕПЛИТЕЛЬ
При строительстве домов по технологии Двойной Брус мы используем экологически безопасные изоляционные материалы, обладающие высокими техническими характеристиками. «Традиционным» и самым популярным утеплителем для технологии Двойной Брус является Эковата, которая «задувается» в стены при помощи специализированного оборудования, которое обеспечивает необходимую плотность и заполнение всех пустот, делая изоляцию бесшовной.
ЭКОВАТА* — целлюлозный утеплитель, экологически чистый тепло- и звукоизоляционный материал, состоящий на 81% из измельченной бумажной массы и на 19% из нелетучих безопасных для здоровья антипиренов и антисептиков (бура и борная кислота).
Первое производство Эковаты было запущено ещё в 1928г. в Германии, а в настоящее время целлюлозный утеплитель широко применяется в России, Германии, Финляндии, США, Японии, Англии, Канаде и ряде других государств.
Эковата является негорючим, экологически чистым, гипоаллергенным материалом, процесс производства и применения которого не загрязняет окружающую среду отходами. Целлюлозный утеплитель занесен в «реестр натуральной и безопасной продукции».
* Международное название «Cellulose Insulation»
СРОК СЛУЖБЫ ДОМА
ИЗ ДВОЙНОГО БРУСА
Примерный срок службы домов построенных по технологии Двойной Брус составляет более 100 лет. Важно отметить, что любой дом, кирпичный, брусовой или монолитный требует соблюдения условий эксплуатации и своевременного обслуживания, чтобы служить Вам долгие десятилетия.
Недостатки Двойного Бруса
Технология Двойной Брус, как и любая другая технология, имеет свои особенности. Недостатки ли это — решать вам:
1) Новизна технологии — главное заблуждение! Как уже писалось выше, технология Двойной Брус, зародившаяся и прошедшая апробацию в Европе в течение нескольких десятилетий, на сегодняшний день имеет большой положительный опыт использования и в России.
Компания «ДВБРУС» занимается строительством домов из Двойного Бруса с 2006-го года.
2) Квалификация рабочих. Мы не рекомендуем производить сборку самостоятельно, не имея опыта в строительстве домов из Двойного Бруса, в надежде на то, что это у Вас выйдет лучше и дешевле. Поэтому мы не осуществляем продажу домокомплектов «без монтажа». Наши дома из Двойного Бруса собираются нашими же квалифицированными бригадами. Такой подход позволяет вам без набивания собственных шишек в короткие сроки получить качественное жильё.
3) Высокие трудозатраты. Для изготовления домокомплекта из Двойного Бруса необходимо специализированное оборудование и строгое соблюдение технологии производства. Качественный домокомплект невозможно изготовить «на коленке».
Любая строительная технология имеет свои преимущества и недостатки. Двойной Брус в России за два десятилетия зарекомендовал себя с наилучшей стороны, что объясняет рост популярности таких домов среди людей, которые ищут современное, теплое, экологически чистое жильё.
Любая строительная технология имеет свои преимущества и недостатки. Двойной Брус в России за два десятилетия зарекомендовал себя с наилучшей стороны, что объясняет рост популярности таких домов среди людей, которые ищут современное, теплое, экологически чистое, жильё.
ОСТАЛИСЬ ВОПРОСЫ? СВЯЖИТЕСЬ С НАМИ!
Написать Нам
отзывы владельцев, плюсы и минусы
Технология «двойной брус» интересна тем, кто мечтает о собственном деревянном доме для круглогодичного проживания или просторной удобной бане. В данной статье освещены основные «плюсы» и «минусы» технологии «двойной брус», представлены отзывы владельцев. Надеемся, информация поможет найти ответы и принять правильные решения.
Двойной брус: преимущества
Дома и строения, возведенные по данной технологии, сочетают традиции и новейшие разработки. Призваны служить более полувека. Возводят их довольно быстро, что исключает долгострой. Приятно радует и цена домов.
Чаще всего отмечают следующие моменты:
- Экологичность. Древесина в зависимости от породы наполняет дом особой атмосферой. При возведении дома по данной технологии можно заказать контуры из бруса сосны, лиственницы, дуба.
- Двух-, а при желании и трехконтурные стены с грамотно подобранным утеплителем не уступают бревенчатым, «дышат» и формируют здоровый микроклимат.
- Дом или баня из двойного бруса, как подтверждают отзывы владельцев, хорошо держит тепло, обладает довольно высокими звукоизоляционными характеристиками. Между контурами можно «спрятать» коммуникации, главное — обеспечить удобный доступ.
- Технология «двойной брус» предполагает многоступенчатую заводскую обработку материала: профилированный брус подвергается камерной сушке, затем калибруется и подготавливается для монтажа согласно проекту на специальном промышленном оборудовании. Все это обуславливает главные плюсы: материал удобен для сборки, практически не трескается, не деформируется, не темнеет (досадные «минусы» натуральной древесины сведены к минимуму).
Двойной брус: недостатки
Как и любое жилье, дома из двойного бруса требуют заботы: не смотря на качество материала, внешний периметр нуждается в периодическом уходе; принципиально же «минусы» технологии трудно назвать недостатками. Древесина — «живой» материал, он должен впитывать влагу и дышать. Выход прост — тщательная детальная проработка проекта: начиная от карты грунтов, до «розы ветров», планировки и расположения окон.
Отзывы владельцев
Если вы задумываетесь о строительстве дома из двойного бруса, обратите внимание на отзывы владельцев такого жилья.
Екатерина
Мы с мужем давно мечтали о недорогом загородном доме, где могла бы собираться семья. При решении о начале работ альтернативой был теплый дом из клееного бруса, но просчитав проект, мы убедились в экономичности двойного бруса в компании «Юнит»: дом обошелся почти вдвое дешевле!
Андрей
При решении начать строительство теплого дома интересовался вопросами о фундаменте, качестве бруса, способах крепежа.
В компании «Юнит» получил адекватные ответы и дельные рекомендации. Выбирал проект по каталогу. Итогом моих сомнений и решений стал одноэтажный дом и баня. Могу отметить высокое качество материалов и сборки. Дом правда только 2 месяца стоит, пока серьёзных недостатков не нашел, может позже.
Алексей
Заказали строительство деревянного дома по технологии «двойной брус» в компании «Юнит». Прошел год, и мы очень довольны. Убедились, насколько важен опыт рабочих и качество материалов. Заводской брус лег ровно и плотно, никаких глобальных последствий усадки пока не обнаружили.
Анна
Живу в таком доме уже пять лет. Очень свежий, приятный воздух всегда. От дерева идет ощущение уюта, настоящего дома. Тут приятно именно жить – никуда уходить не хочется. Имеет ли двойной брус какие-либо минусы? Пока не заметила – пока мне все нравится.
Егор
При строительстве выбирал предельно натуральный материал. Надоели современные химикаты и пластик.
В новом доме есть ощущение естественности, приближения к природе. Конечно, двойной брус имеет недостатки – но они несущественны. Основной – необходимость в регулярном уходе за фасадом.
Владимир
Сейчас уже достраиваю дом для родителей. Им нужен свежий воздух. Поэтому и выбрали двойной брус, взвесив все плюсы и минусы. Пока достоинства перевешивают. Это качество, добротность, абсолютная натуральность. То, что нужно для пожилых людей.
Михаил
К новому дому я уже почти привык. Хотя до сих пор по мелочи что-то доделываю. Когда выбирали двойной брус, очень долго анализировали недостатки и преимущества. Материал натуральный, «живой», дышащий. На мой взгляд, это – самое главное.
Елизавета
Мы с мужем хотели на дачу что-то максимально близкое к природе – устали от города. Поэтому для дома и бани выбрали двойной брус. И кажется, не прогадали. Стены по настоящему «дышат» — воздух внутри очень приятный. И в то же время тепло.
Приходится дополнительно ухаживать за фасадом, но нам эта работа в радость – смена городской суете…
Максим
Строил дом из двойного бруса для всей семьи – от бабушек-дедушек до самых мелких детей. Получилось довольно уютно. И предельно натурально: после «синтетического» города это особенно приятно. Пока отдыхаем здесь с удовольствием. Требуются небольшие доработки. Как появится время, будем доводить до ума.
При возведении жилья данного типа важно тщательно проработать проект:
- выбрать тип фундамента;
- рассчитать нагрузки на «контурные» стены;
- учесть разновидности и особенности древесных пород бруса;
- уложить утеплитель специальным компрессором под давлением.
Мастера компании «Юнит» реализовали немало проектов и уверены, что технология «двойной брус» имеет все шансы стать одной из самых популярных в загородном строительстве: практика, растущее количество заказов и отзывы владельцев домов красноречиво подтверждают данный факт.
Балочные конструкции » Соединение внахлест для двойных балочных конструкций
Распечатать иллюстрированное руководство
В этом примере показано создание конца стойки с конструкцией из двух балок.
Двойные балочные конструкции с соединением внахлестку на стойке обеспечивают стабильное соединение, которое используется, например, при строительстве навеса.
Обратите внимание: Эти иллюстрированные руководства не предназначены для замены руководств по эксплуатации или инструкций по технике безопасности!
Описание
Соединения внахлест на балочных конструкциях часто используются для передачи нагрузки и облегчения сборки опорной конструкции.
В этом примере HK 85 используется в сочетании с регулируемой фрезой для вырезания стоек по размеру и изготовления соединения внахлест из стоек.
Список материалов
- Стойки 16 x 16 см
- Балки 8 x 16 см для двойных балок
Инструменты/принадлежности
Альтернативные инструменты
Подготовка/установка
Процедура
Отрежьте концы стоек с помощью поперечной направляющей и HK 85.
Распиловка должна выполняться в два этапа.Переверните стойку и сделайте второй надрез. С поперечной направляющей вы можете быстро добиться очень хорошего результата, даже при резке более толстой древесины.
Маркировка отверстия
Для этого соединения необходимо сделать отверстие (14 мм) для болтового соединения.
№
Стойку Festool для столярных работ можно использовать в сочетании с аккумуляторной дрелью или сетевым инструментом для быстрого и прямого сверления отверстий.
Глубину сверления можно отрегулировать на столярной стойке с помощью ограничителей глубины на направляющем стержне.
Осевые метки на основании станины облегчают выравнивание станины.
Для серийного сверления рекомендуется отрегулировать параллельные боковые упоры. Необходимое расстояние от ограждения можно определить по указателю метки оси и соответствующим образом зафиксировать.
Сверление отверстий
HK 85 оснащен регулируемой фрезой для изготовления соединений внахлестку
Установка регулируемой фрезы для обработки канавок
Установите желаемую глубину фрезерования. Рекомендуется проверять разметку. Максимальная глубина фрезерования с рейкой составляет ок. 32 мм
Выполните фрезерование несколько раз, чтобы создать соединение внахлестку.
Совет: Во избежание расщепления древесины в процессе окончательной фрезеровки рекомендуется срезать древесные волокна по разметке стамеской.Готовая стойка
Установите подготовленные балки с соответствующими отверстиями.
После монтажа на деревянной конструкции часто выделяются неприглядные участки, которые необходимо отшлифовать. Аккумуляторная эксцентриковая шлифовальная машина идеально подходит для последующего удаления незначительных загрязнений и карандашных следов.
Распиловка должна выполняться в два этапа.
Наши иллюстрированные руководства и результаты работы представляют собой задокументированные этапы работы, которые мы выполнили на практике. Это отдельные примеры, и они не гарантируют и не обещают, что пользователи получат такие же результаты. Результаты будут зависеть от опыта и навыков пользователя, а также от используемого материала. Иллюстрированные руководства не заменяют каких-либо руководств по эксплуатации и/или инструкций по технике безопасности Festool. Исключается ответственность за обеспечение того, чтобы информация, инструкции и приложения не содержали дефектов содержания и дефектов названия, в частности, в отношении отсутствия дефектов, правильности, свободы от прав интеллектуальной собственности и авторских прав третьих лиц, полноты и пригодности для цели. . Иски о возмещении убытков со стороны пользователя, независимо от их правового основания, исключаются.
Эти исключения ответственности не применяются, если ущерб был преднамеренным или вызван грубой небрежностью, или в случаях предусмотренной законом ответственности.Мы не несем ответственности за ущерб, возникший в результате дефектов.↑
Эти исключения ответственности не применяются, если ущерб был преднамеренным или вызван грубой небрежностью, или в случаях предусмотренной законом ответственности.Двойные балки: сравнение производительности
Нагрузки на потолки могут увеличиться при перестройке зданий, например, при установке танцевальной студии над квартирой. Существующие потолочные балки должны быть сохранены и усилены с использованием наиболее эффективного решения, которое должно быть как можно более неинвазивным. Высота установки также должна быть как можно меньше, чтобы не слишком уменьшить высоту потолка. В этом случае плотники могут выбрать двойные балки. Мы сравнили характеристики полного сечения с сечением, закрепленным винтами.
В нашей академии fischer мы проверили, может ли поперечное сечение с винтовым креплением соответствовать полному поперечному сечению, и получили неожиданные результаты.
Двойные балки для экспертов: Мы провели испытание с помощью нашего испытательного устройства
В ходе следующего эксперимента мы сравнили характеристики полного поперечного сечения с поперечным сечением, закрепленным винтами. В эксперименте использовался винт Power-Full с полной резьбой.
Шаг 1: Две балки 120/120 мм свободно лежат друг над другом на испытательном устройстве.
Две балки 120/120 мм из клееного бруса GL24h свободно укладываются друг на друга на испытательном устройстве. Затем на балки оказывается давление до прогиба 20 мм с усилием F = 3,6 кН.
При данных параметрах это соответствует деформации около l/188 (опорная ширина – 3,75 м – разделить на 188). Допустимая расчетная нагрузка 7,5 кН при прогибе 20 мм.
Этап 2: Балки свинчиваются
Две балки, которые свободно лежали друг на друге, теперь свинчиваются с помощью винтов с полной резьбой (Power-Full, диаметр 8,0 x 295 мм). Отверстия предварительно просверливаются в балке под углом 45 градусов и глубиной примерно 50 мм, чтобы соответствовать диаметру сердечника винта 5 мм.
Винты также можно вставлять без предварительного сверления, помещая их непосредственно в одну из балок и ввинчивая под углом 45 градусов с помощью винтового адаптера fischer. В ходе этого этапа нашего эксперимента в два ряда вставляются 96 шурупов.
Шаг 3: Изгиб балки на испытательном устройстве
Две балки, которые еще нужно соединить, теперь помещаются обратно на испытательное устройство, создавая изгиб или отклонение примерно на 30 мм. Это может быть вызвано, например, опорами домкрата на строительной площадке. Теперь все винты полностью вставлены в обе балки.
Промежуточное состояние: После отпускания испытательного устройства отклонение уменьшается до 20 мм, что соответствует l/188.
Шаг 4: Изгиб балки
Теперь мы снимаем закрепленные винтами балки с испытательного устройства, переворачиваем их вверх дном и снова устанавливаем на устройство с изгибом 20 мм.
Расстояния между шурупами определяются с помощью расчетов конструкции и имеют тенденцию следовать линии сдвига.
Их располагают по диагонали снизу от середины балки вверх по направлению к опоре.
Поперечное сечение балки, скрепленной винтами, снова подвергается давлению с помощью испытательного устройства.
Промежуточное состояние: Изгиб изношен, балка горизонтальна и имеем прогиб 20 миллиметров (по сравнению с исходным состоянием). Общая сила, приложенная во время эксперимента, составляет 14,5 кН.
Балка теперь изогнута еще больше. При изгибе балки на 40 мм в нашем эксперименте прикладывается сила 38,7 кН. При прогибе 20 мм расчетная нагрузка должна составлять около 27 кН в дополнение к примерно 22,5 кН напряжения изгиба.
Далее мы увеличиваем нагрузку до тех пор, пока балка не расколется. Достигнув прогиба 50 мм и усилия 40,6 кН, наконец, происходит раскол в нижней части поперечного сечения клееного бруса 120/120 мм.
Сравнение полного поперечного сечения и поперечного сечения с креплением на винтах
В ходе следующего шага мы сравниваем поперечное сечение на шурупах с полным поперечным сечением 120/240 мм из клея GL24h.
ламинированный брус. Это идеальные условия со статической точки зрения, но часто они не являются жизнеспособным вариантом, например, во время реконструкции. Теперь приложим усилие ко всему поперечному сечению. При прогибе 20 мм и усилии 24 кН балка уже не годна к эксплуатации. При прогибе 20 мм расчетная нагрузка должна составлять около 30 кН в дополнение к примерно 25 кН напряжения изгиба. Общая приложенная сила составляет 53,5 кН при отклонении 40 миллиметров.
В заключение: Двойные балки эффективны
Расчетная несущая способность двойного поперечного сечения составляет около 89 % полного поперечного сечения. Во время нашего сравнительного испытания несущая способность двойного поперечного сечения была в 1,6 раза выше, чем у полного поперечного сечения при прогибе 20 миллиметров.
Наше сравнение было, конечно, разовым тестом, и его не следует использовать в качестве эталона для будущих строительных проектов. Тем не менее, двойные балки, безусловно, эффективны и идеально подходят для реконструкции конверсий, например, при установке фотогальванической системы на крыше.
