Двухскатная крыша для гаража своими руками

Во времена дефицита материалов надворные хозяйственные сооружения строили из остатков досок и всего того, что осталось после возведения дома. Конечно, от этого они не теряли функциональность, но существенно портили внешний вид участка. Тетерь гараж выполняется как часть архитектурного ансамбля, выполненного в одном стиле и цветовой гамме. В этой статье мы расскажем, как своими руками качественно сделать двухскатную крышу для гаража, разберемся, как составить проект и правильно осуществить монтаж.

Содержание статьи

Конструкция и преимущества

Двускатная крыша – несложная конструкция, состоящая и двух наклонной плоскостей, называемых кровельными скатами. Они опираются на внешние стены гаража и сходятся в коньковом соединении, являющемся высшей точкой кровли. Два ската и основание крыши образуют равнобедренный треугольник. Данный способ перекрытия гаража по сравнению с другими вариантами обладает следующими плюсами:

Обеспечение самостоятельного схода снега и дождевой воды с крыши. Наклонная поверхность скатов двухскатной кровли способствует отводу воды и снеговых масс, благодаря чему нагрузка на стропильный каркас не увеличивается, а необходимость чистить крышу от снега возникает редко. В регионах с большим количеством осадков в зимнее время двускатная крыша гаража – реальная альтернатива односкатных конструкций, которые часто обрушиваются в снегопады.
Экономичность. Чтобы своими руками сделать двухскатную крышу требуется немного строительных материалов. Пиломатериалы, из которых делают стропильный каркас и кровельные материалы имеют доступную цену, поэтому общая стоимость работ по перекрытию гаража не на много превысит затраты на возведение односкатных аналогов такой же площади.
Простота сборки. Отдельной статьей экономии может стать отказ от привлечения к строительству кровли профессиональных работников, так как даже неопытный мастер может правильно сделать двухскатную крышу для гаража своими руками.
Высокая энергоэффективность. Благодаря своей форме двухскатная крыша снижает энергопотери при отоплении помещений. Она считается самым энергоффективным способом перекрытия построек хозяйственного назначения. Потому, если проводить в гараж отопление, двускатная крыша, сделанная своими руками – самый правильный вариант.
Организация хранения. Гараж, в первую очередь, отводится под содержания машин и иной техники, однако, в нем должно быть место для складирования сезонного инструмента, колес и запчастей. Двухскатная крыша позволяет организовать в чердачном помещении просторные стеллажи, они легко делаются своими руками в соответствии с нуждами хозяев.

Обратите внимание! Гараж с двухскатной крышей, в отличии от односкатных, выглядит как самостоятельное сооружение. Он может располагаться не только поблизости от дома, а в любом удобном месте участка. Опытные мастера рекомендуют сделать скаты с уклоном 20-30 градусов и использовать для покрытия кровельный материал, который использовался для дома, чтобы выдержать единый стиль в оформлении.

Проектирование

Первый шаг в строительстве двухскатной крыши для гаража своими руками – создание проекта, отражающие основные параметры конструкции. Чтобы преступить к работе, нужно определить три основные характеристики: высота конька, уклон скатов и вид кровельного. Расчеты при создании проекта выполняются с учетом нагрузок, ложащихся на элементы каркаса. Подсчитывается полный вес крыши, чтобы определить, насколько глубокий требуется фундамент. Чтобы набросать рабочую схему, нужно правильно сделать следующие расчеты:

Исходя из выбранного уклона скатов, вычисляют высоту конька кровли. Для этого используют геометрические формулы, так как фронтальная проекция двухскатной крыши представляет собой треугольник. Расстояние от основания крыши до конька вычисляется как величина высоты равнобедренного треугольника, образованного скатами и основанием крыши по формуле: h= 0,5*b/tg(α/2), где b – ширина гаража, α – уклон крыши. В большинстве случае для организации чердачного хранения и соблюдения уклона 20-30 градусов достаточно высоты конька 1,5 м.
Вычисление высоты конька и длины стропил двухскатной крыши
Учитывая данные об уклоне скатов и высоте расположения конька, вычисляют длину стропильных ног. Для этого применяют другую формулу: l=0,5*b/sin(α/2), где b – ширина гаража, α – уклон крыши. Расчет длины стропильных ног выполняют, чтобы определить, какой вид стропильного каркаса подойдет, и для закупки необходимого количества пиломатериалов. Чтобы получить карнизный свес, защищающий стены от намокания, к рассчитанной длине прибавляют 0,3-0,5 м. Учитывайте, что стандартная длина пиломатериалов составляет 6 м, более длинные стропила приходится изготавливать из 2-3 частей, склеивая их или сращивая с помощью гвоздей.

Вычисление площади скатов

Важно! От угла наклона скатов зависит выбор подходящего кровельного материала. Уклон в 20-30 градусов, который рекомендуют делать для крыши гаража большинство опытных кровельщиков, позволяет использовать в качестве покрытия мягкую черепицу, профнастил, шифер или рулонные материалы. А вот металлочерепица, популярная при строительстве своими руками, требует крутизны скатов 35 градусов и более.

Стропильная система двухскатной крыши

Стропильный каркас

Основа каждой двухскатной кровли – стропильный каркас, совокупность элементов, которые обеспечивают устойчивость и стабильность кровельной конструкции. Крыша гаража строится на основе стропил, изготовленных из древесины хвойных пород, пропитанной антисептическими и огнеупорными веществами. В зависимости от планировки постройки, веса и площади покрытия кровельного материала используют 2 разных типа стропильных систем:

Висячая. Характерная особенность этого вида стропил, отличающая их от наслонных, заключается в том, что они имеют всего две точки опоры. Верхняя часть стропил опирается на коньковый прогон, а нижняя крепится к мауэрлату. Этот вариант используется для перекрытия гаражей на одно машинное место, где внутри нет несущих стен, которые можно использовать как дополнительную точку опоры. Висячие стропила не испытывают нагрузку на распирание, они работают только на прогиб, поэтому элементов в такой системе меньше. Для стабилизации каркаса монтируются затяжки, ригель, бабки и подкосы. С помощью висячих стропил можно своими руками перекрыть гараж шириной до 14 м.
Висячие стропила
Наслонная. Отличие наслонных строил от висячих в том, что они имеют дополнительную точку опоры – стойку, которая устанавливается на внутреннюю несущую стену, перераспределяя нагрузку и направляя ее на фундамент гаража. Из-за этого на каркас действует не только нагрузка на изгиб, но и распирающая. Чтобы уравновесить стропильную систему используются затяжки, коньковый прогон, стойки, ригель, лежень и подкосы. При наличии одной внутренней несущей стены можно перекрыть гараж шириной до 28 м, однако, этот способ организации каркаса сложнее для проектирования и монтажа своими руками.
Наслонные стропила

Обратите внимание! При расчете стропильной системы учитывают вес ее элементов, так как он увеличивает нагрузку, ложащуюся на фундамент. Чтобы избежать перегрузки, приводящий к деформации основания постройки, следуют соблюдать баланс между толщиной сечения и количеством стропил. Размер пиломатериалов выбирают в соответствии с таблицами, учитывающими длину стропил и шаг между ними.

Монтаж

Самый ответственный момент, если вы строите крышу своими руками – непосредственно монтаж. Чтобы не допустить ошибок, лучше набросать схематичный рисунок, отражающий все размеры элементов каркаса, расстояние между ними, а также способ крепления. Работы выполняют в следующем порядке:

Укладывают и закрепляют на верхнем поясе стен, вдоль которых будут располагаться скаты, мауэрлат. Этим термином обозначают толстый брус, имеющий квадратное сечение, который равномерно распределяет нагрузку, передающуюся от стропил на несущую стену. На верхнюю часть стены кладут гидроизоляционный материал и фиксируют мауэрлат с помощью анкерных болтов.
Устанавливают стропильный пары, соединяя в верхней части металлической накладкой, а в нижней – гвоздями или саморезами. Сначала устанавливают крайние ноги, натягивают между ними шнурку, а затем фиксируют остальные, проверяя расположение и угол между ними с помощью строительного уровня.

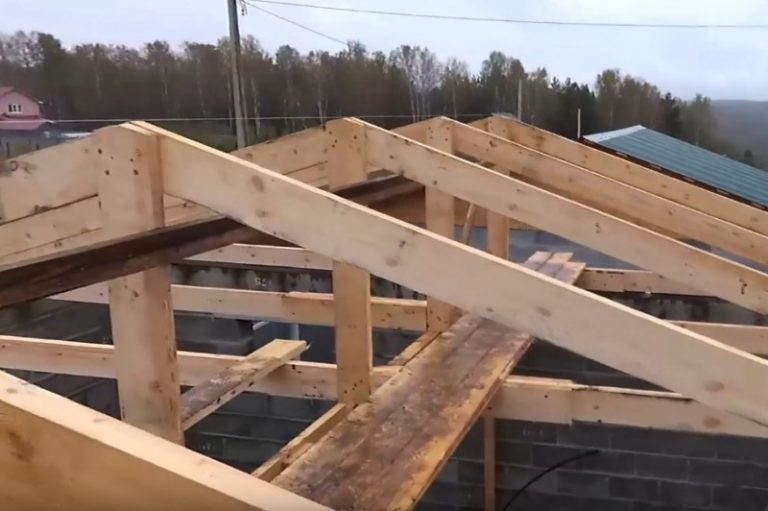

Процесс монтажа
После установки стропильных ног на них полосами укладывают гидроизоляционный материал, закрепляя с помощью строительного степлера. Вдоль стропил слой гидроизоляции фиксируют рейками контр-обрешетки.
Поверх контр-обрешетки в перпендикулярно стропилам приколачивают обрешетку из досок или фанеры. Для мягких кровельных материалов оборудуют обрешетку в виде сплошного слоя, а для профлиста, металлочерпицы и ондулина – решетчатую, с шагом 15-20 см.
Настил кровельного материала на обрешетку
Поверх обрешетки настилают кровельный материал, используя специальные кровельные саморезы. Покрытие укладывается внахлест, чтобы обеспечить герметичность соединительных швов. На заключительном этапе монтажа устанавливают водосток, зашивают и утепляют фронтоны.

Обратите внимание! Если помещения гаража будет отапливаемым, выполняется термоизоляции скатов, а также фронтонов крыши. Для этого используют негорючие волокнистые утеплители, к примеру, базальтовая вата или пенополистирол.

Схемы термоизоляции холодной и теплой крыши

Видео-инструкция

Стропильная система двускатной крыши — устройство, фото и видео

В предыдущей публикации мы рассмотрели устройство односкатной крыши.

Как вы теперь знаете, такая конструкция может стать отличным выбором для небольшой бани, гаража или хозяйственной постройки на загородном участке.

Но при строительстве бани большей площади или возведении коттеджа более рациональным выбором будет устройство двускатной крыши.

Частично устройство двускатной крыши мы уже рассмотрели в статье о постройке крыши бани. Давайте теперь подробнее узнаем из каких элементов состоит стропильная система двускатной крыши. Посмотрим, какие преимущества она имеет, а также коснемся устройства кровельного покрытия.

Преимущества двускатной крыши

Двускатную крышу выгодно отличают несколько основных преимуществ.

Так, угол наклона крыши в 45 градусов отлично предотвращает налипание снега к кровле постройки, тем самым уменьшая значение снеговой нагрузки.

Кроме того, двускатная крыша позволяет устроить мансардный этаж, на котором можно оборудовать гостевую комнату. Проект бани 6х6 с мансардой мы уже рассматривали несколькими публикациями ранее.

Также двускатная крыша значительно проще по своей конструкции, чем вальмовая или ломаная.

Устройство двускатной крыши

Двускатная крыша состоит из двух наклонных скатов покрытых кровельным материалом и двух фронтонов треугольной формы с торцов.

Стропильная система и мауэрлат относятся к несущим конструкциям, которые обеспечивают надежность и прочность крыши в целом.

Мауэрлат можно назвать «фундаментом» крыши, его чаще всего устанавливают по всей длине несущих стен. Он выполняет функцию распределителя нагрузки, а также является опорой для стропил.

Для мауэрлата обычно используют брус сечением 15 на 15 сантиметров. Его крепят на боковые стенные обрезы на расстоянии не менее 5 сантиметров от края стены.

Надежность и устойчивость скатной конструкции крыши напрямую зависит от мауэрлата, поэтому он должен быть хорошо закреплен.

Стропильная система двускатной крыши

Основные элементы стропильной системы двускатной крыши, которые могут применяться для двускатных крыш:

Стропильные ноги (собственно стропила),

Подкосы,

Стойки,

Прогоны,

Затяжки (их еще называют стяжки).

Подкосы, стойки, распорки, ригели относятся к крепежным элементам.
Низ стропил опирается на мауэрлат, который прочно установлен на несущей стене.

Верхняя часть стропильной ноги крепится к подконьковому брусу. Для большей прочности применяют промежуточные прогоны, подстропильные ноги, которые берут на себя часть нагрузки.

Двускатная крыша с висячими стропилами

Двускатная крыша может быть с наслонными или висячими стропилами. При наличии промежуточной опоры в районе конька стропила называют висячими, так как они нависают без средней опоры. Крыши с висячими стропилами используют при расстоянии между стенами, на которые опираются стропила, до 7 метров. Несколько различных решений устройства двускатной крыши с висячими стропилами показаны на рисунке ниже:

Как видите, висячие стропила упираются друг на друга в коньке, а в нижней части – устанавливаются в распор стен. Из-за такой конструкции стропильной системы с висячими стропилами на стены действует сила, старающаяся их опрокинуть наружу. Частично эта нагрузка компенсируется системой ригелей, затяжек и подкосов.

Двускатная крыша с наслонными стропилами

При стропильной системе с наслонными стропилами, стены не испытывают такой нагрузки. Наслонные стропила устанавливаются так, как показано на рисунке ниже:

Цифрами на рисунке обозначены:
1 – стропильная нога; 2 – накладка; 3 – коньковый прогон; 4 – подкос; 5 – стойка; 6 – лежень; 7 – подкос; 8 – ригель.

Как видите, часть нагрузки наслонных стропил передается на промежуточную опору в центральной части. Этой опорой может быть внутренняя стена или специально смонтированная опорная конструкция.

Расстояние между стропильными ногами является постоянной величиной, при его определении ориентируются на климатические условия местности — ветровые и снеговые нагрузки, а также на особенности кровельного материала (более тяжелый кровельный материал требует более частой установки стропил с меньшим расстоянием между ними).

Средние показатели этого расстояния колеблются в промежутке от 0,8 метра до 1,2 метра. При расчете шага между стропилами для утепляемой кровли нужно учесть ширину теплоизоляционного материала, который будет укладываться в межстропильное пространство. Это позволит меньше обрезать утеплитель.

Стропила четко подгоняются по размеру, чтобы каждая стропильная нога плотно прилегала к мауэрлату. Металлическими скобами или планками они прочно закрепляются. Крепление стропила к мауэрлату показано на рисунке ниже:

Завершающим этапом работы над стропильной системой двускатной крыши является окончательное закрепление всех элементов и устройство кровельного покрытия.

Кровля двускатной крыши

Покрытие двускатной крыши можно выполнять из металлочерепицы, профлиста, оцинкованного железа, ондулина, или из рубероида.

Материал для покрытия выбирается в зависимости от угла наклона крыши в соответствии с графиком:

Наиболее простым будет устройство двускатной крыши с холодным чердаком, покрытой рубероидом.

Более трудоемким будет устройство утепленной крыши над мансардой или над теплым чердаком.

Устройство кровли из металлочерепицы для утепленной двускатной крыши будет выглядеть, как показано на рисунке ниже:

Как видите, никаких особых секретов в устройстве двускатной крыши нет, и при желании вы можете возвести ее своими руками.

В представленном ниже видео вы можете посмотреть устройство стропильной системы двускатной крыши (для просмотра видео нажмите на треугольник):

Также предлагаем вам посмотреть способы сращивания бруса, досок и стропил:

В последующих публикациях рассмотрим более подробно последовательность установки стропильной системы двускатной крыши.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать…

Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

< Устройство крыши под мягкую кровлю
Как сделать односкатную крышу? >

Крыша своими руками сборка, видео, монтаж, установка, как самому сделать кровлю дома

Покрытие крыши своими руками

Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

Работы по укладке черепицы крыши выполняются в следующем порядке:

Установить штангу каркаса на переднюю панель каркаса.
Затем перейти непосредственно к укладке металла. Стоит отметить, что технология укладки зависит от типа кровли.
В случае двускатной крыши вам нужно начать с конца пандуса. Если было решено покрыть с правого склона, то каждый следующий лист устанавливается на крайнюю волну предыдущего. Но если материал лежит на левом конце, то новый лист помещается под крайней волной той, что перед ним. Все листы должны быть проложены параллельно карнизу, с обязательным отвесом 4 сантиметра.
Если листы установлены в один ряд, то первый должен быть выровнен по уступу и некоторое время зафиксирован с помощью отвёртки в области гребня. Второй лист должен быть выровнен по первому и некоторое время, чтобы соединить их. Поэтому необходимо установить ещё 2 листа, затем выровнять сформированный блок на карнизе и зафиксировать его на каркасе винтами.
В случае многорядной укладки металлической плитки первый лист должен быть установлен ниже, закреплён с помощью винта и выровнен вдоль конца и карниза. На вершине второго листа черепицы установлен, сбоку — третий. Все они фиксируются на время с помощью винтов. Затем вам нужно выровнять сформированный блок и, наконец, зафиксировать его.
Винты должны ввинчиваться в пазы листов через одну волну. Каждый новый ряд винтов должен располагаться в шахматном порядке по отношению к предыдущему. Для каждого квадратного метра материала должны выходить 7−8 винтов.

Перекрытие должно быть усилено в каждой волне

Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения

При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

Последовательность работ

Когда необходимые материалы приобретены, можно приступать к строительству. По периметру верха стен необходимо прикрепить мауэрлат.

Это толстый брус, который служит, своего рода, фундаментом и опорой для будущей системы. Чтобы сделать крышу своими руками прочной, с самого начала делайте крепления надежными, а при укладке мауэрлата пользуйтесь уровнем, следя за тем, чтобы не было перекосов.

В качестве крепежных элементов лучше всего подойдут анкерные болты. Их желательно установить при заливке армирующего пояса, оставив выступающие концы для насадки бруса.

Стропильные конструкции разных типов крыш

Перед тем, как насадить на них брус, следует разметить в нем места отверстий, сверяясь с шагом торчащих болтов, просверлить эти отверстия, затем аккуратно насадить мауэрлат на болты. Пользуйтесь кувалдой при насадке, контролируя, чтобы брус полностью сел на место.

После того, как мауэрлат уложен, наступает время монтажа стропильной фермы. Для стропил берется толстый брус или доски.

Имейте в виду, что стропила будут нести основную нагрузку, поэтому не стоит экономить на материале. В дальнейшем стропила будут скрепляться между собой дополнительными элементами – перемычками, стяжками, ригелями и распорками.

Если вы уже знакомы с монтажом такого рода, и знаете, как сделать крышу своими руками, вам будет намного легче. Для тех, кто делает это первый раз, желательно взять помощника, тогда работа пойдет легче и быстрее.

Верхняя часть системы, где стыкуются стропила, называется коньком. Укрепляющие перемычки между брусьями называют ригелями. Если вы осуществляете монтаж крыши своими руками двухскатного типа, стропильная ферма будет выглядеть как набор треугольников, скрепленных между собой перемычками.

Эти треугольники удобнее делать на земле, а затем монтировать, подняв на крышу.

Монтаж должен производиться после того, как установлены потолочные балки. Стропильные треугольники удобнее всего устанавливать, начав с двух крайних, скрепив их коньковой балкой. Затем устанавливаются остальные.

После этого они скрепляются уже окончательно, при помощи шурупов и гвоздей. Дополнительные стяжки и перемычки ставят в нужных местах, при необходимости усиления укрепления системы.

Теперь на стропильные ноги, вдоль каждой, прибивают рейки для контробрешетки. Она нужна для зазора между стропилами и обрешеткой, для будущей вентиляции пространства между утеплителем и финишным покрытием.

Далее на контробрешоточные планки набиваются рейки, и формируется обрешетка. Рейки крепят поперек стропил с необходимым шагом.

Если вам кажется, что все слишком сложно, советуем просмотреть материал «крыша дома своими руками видео», который вы найдете на нашем сайте.

Тогда вы поймете не только принцип и порядок работы, но и убедитесь в том, что все не настолько сложно, как вы себе представляли.

После того, как вся стропильная система полностью завершена, обрешетка готова, все узлы надежно закреплены, можно приступать к следующему этапу строительства крыши.

Преимущества строительства двускатных крыш

Двускатная кровля загородного дома

Двускатные крыши получили широкое распространение благодаря целому ряду преимуществ, таких как:

Простая конструкция позволяет возводить кровлю, такую как крыша из шифера самостоятельно, не прибегая к помощи квалифицированных специалистов;
Используемые материалы обладают довольно низкой стоимостью;
За счет довольно большого угла наклона отведение воды с двускатной крыши происходит достаточно эффективно;
Отсутствие сложных технологических решений и изломов делают строительство двускатной кровли интересным несложным занятием.

Следует также отметить, что двускатная крыша предлагает большое разнообразие архитектурных и дизайнерских решений, таких как вогнутые или выпуклые поверхности скатов, арки и многие другие оригинальные формы, позволяющие сделать свой дом уникальным и неповторимым на фоне других зданий.

Почему именно односкатная крыша

Односкатные кровельные системы имеют множество преимуществ, к которым относятся:

предельно простая конструкция. Для составления проекта и непосредственно монтажа односкатной крыши не нужно владеть специальными знаниями и иметь большой опыт выполнения подобных работ;
устойчивость к неблагоприятным атмосферным воздействиям. Нужно лишь подобрать правильный уклон кровельного ската, и осадки не будут надолго задерживаться на поверхности крыши;
экономичность. Устройство односкатной кровли не потребует серьезных денежных вложений. На обслуживание и ремонт подобной кровли тоже не потребуется больших затрат.

Таким образом, односкатная крыша во многих случаях является наиболее оптимальным решением. Единственное неудобство может возникнуть, если владелец захочет обустроить жилую мансарду. В этом случае ему придется дополнительно разбираться в устройстве несущих стен с разной высотой, особенностях стропильной системы и прочих сопутствующих моментах. Именно из-за упомянутых нюансов от использования односкатной кровли для покрытия жилых построек чаще всего и отказываются.

Односкатная крыша с мансардой

Типы скатных крыш

Виды крыш.

Крыши бывают двух видов: плоские и скатные. Поскольку первые возводятся застройщиками крайне редко, более подробно рассмотрим, какие бывают бывают крыши со скатами:

Односкатная система — довольно редкий выбор. Она имеет уклон от одной стены до другой. Частные застройщики их часто выстраивают для гаражей, сараев, подсобных помещений. В городском домостроении они используются там, где нежелательно устраивать водоотводящие системы и производить сброс снега.
Двускатная крыша дома — самый распространенный вариант. Используется повсеместно.
Полувальмовая (четырехскатная) — непременный атрибут дачных домиков.
Четырехскатная шатровая крыша представляет собой конструкцию, скаты которой соединены между собой в одной точке и спускаются по разным сторонам здания.
Шпилеобразная система оформлена в виде нескольких крутых треугольных скатов, соединяющихся в одной точке. Используются в возведении башен, эркеров, зданий с круглыми стенами.

Как сделать расчет

Устройство двускатной кровли по самому простому и стандартному варианту предполагает, что в основе конструкции лежит равнобедренный треугольник. Поэтому сделать необходимые вычисления можно, имея только начальные знания школьной программы.

Теорема о равнобедренном треугольнике гласит, что с помощью высоты треугольника его можно разделить на два равных прямоугольных треугольника. Поэтому необходимо знать величину ширины крыши и ее высоту до конька. В дальнейшем нет ничего сложного в вычислении площади кровельной поверхности и в определении нужного для работы количества материалов.

Возведение стропильной системы и контробрешетки

Наиболее распространены двухскатные крыши с наслонными фермами. Сначала надо уложить мауэрлат на внешние продольные стены.

Стропильная система двускатной кровли

Опорный брус, сечение которого 15×15см, крепится к стене анкерами, под него нужно прокладывать гидроизоляцию — полосы рубероида. Далее ставятся стропила.

Верхние их стороны закрепляются к коньковому брусу либо соединяются внахлест при помощи стальных накладок. Низ крепится скобами к мауэрлату и скрутками — к стенам постройки.

Чтобы стропила были более устойчивы, меж стойками и прогонами делаются подкосы.

Размер стропильных ног, подкосов, обрешетки и пр., определяет расчет кровли двухскатной крыши.

Ширина стропильных досок, как правило, составляет 5см, высота — 15см, 18 или 20. Чтобы образовать свес, который будет защищать от намокания внешнюю стену, стропила либо затяжки выводят за ее плоскость, минимум, на 40/50см.

После монтажа стропильной системы начинается обустройство пирога кровли такой конструкции, как двускатная крыша Вашего дома. Для этого необходимо собрать контр-обрешетку.

Это бруски, сечение которых 5×5 либо 6×6см, закрепляемые вдоль стропильных ног. Контр-обрешетка играет важную роль — она создает вентиляционный промежуток меж утеплителем и гидроизоляцией.

Описание конструкции

По своему виду и конструкции двускатная крыша может быть, как с ровными, так и с ломаными скатами. Первые по внешнему виду довольно привычны и отличаются простотой в монтаже и обслуживании. Ломаную крышу «стандартной» уже не назовешь, поскольку форма ее скатов отличается неординарностью и сложностью.

В любом случае, в такой крыше два ската расположены по отношению друг к другу под углом или наклоном. Иногда такой вид кровли называют щипцовой. В целом конструкция представляет собой треугольник, замкнутый сверху коньком. Этот простой и удобный вариант пользуется популярностью уже не одно столетие, особенно в частном строительстве.

Наиболее экономичной в плане расхода материалов является двускатная крыша, имеющая угол наклона 35-40 градусов. Благодаря ему обеспечивается равномерное распределение нагрузок, но он не позволяет сделать на чердаке дополнительное жилое помещение. Такое положение можно исправить, если обустроить ломаную конструкцию крыши, когда верхняя часть будет пологой, а нижняя будет иметь резкий уклон.

Такая схема двускатной крыши позволяет иметь просторное чердачное помещение под ломаной кровлей, которое можно использовать под мансардное жилье, предварительно утепленное и изолированное от влаги. Конечно, стропильная система, присущая двускатной ломаной крыше будет иметь свои отличия по сравнению с простым вариантом такой кровли.

По своему виду двускатная кровля может быть:

двускатной ломаной;
симметричной двускатной;
несимметричной двускатной.

К наиболее стандартному относится первый тип кровли, в основу которого положен равнобедренный треугольник. Второй применяют, когда хотят использовать чердачное помещение под мансарду. В этом случае чердачное пространство большего объема дает возможность реализовать такое желание. В третьем случае, расположение конька в конструкции крыши находится не по центру, а имеет некоторое смещение. Кровля такого вида отличается оригинальностью и необычным внешним видом, но уменьшает полезную площадь чердачного помещения.

Полувальмовая крыша

Кроме вышеописанных вариантов двускатной кровли можно использовать и другие, более нестандартные и редкие. Например, у разноуровневой крыши скаты не соединяются у конька, а имеют окончания на разной высоте. Эта необычная ломаная структура смотрится со стороны очень красиво, но при ее устройстве необходим достаточно большой опыт ведения монтажно-кровельных работ. То же относится и к полувальмовой двускатной крыше, которая напоминает с первого взгляда обычную щипцовую конструкцию, но имеет скошенные элементы по краям конька.

В устройстве конструкций подобного типа большое значение имеет уклон крыши. В регионах, имеющих сухой и умеренный климат с небольшим количеством осадков применяют двускатные крыши с небольшим уклоном. Там, где местность отличается влажностью, и постоянно идут дожди, было бы практичнее иметь уклон повыше, в пределах 60 градусов. Он позволит влаге быстро стекать вниз и не задерживаться на поверхности кровли.

Уклон кровли определяет и выбор материала для финишного покрытия. Например, черепицу используют на крышах, имеющих большой угол наклона ската.

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

доска строганая, устанавливаемая встык или внахлёст;
вагонка шпунтованная;
вагонка блок-хаус;
листовой пластик;
листовой профилированный или гладкий металл;
готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.
По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.
В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Виды возводимых крыш

Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

Очень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.

Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

Отличительные черты

Двускатная крыша – это пара скатов (наклонных плоскостей), имеющих общую границу соприкосновения и установленных под соответствующим углом относительно друг друга. Боковые крепежи в конструкции называют фронтонами, а границу соприкосновения – коньком.

Двускатная крыша

Стоит отметить, что угол между плоскостями, равно как их длина и протяженность свесов, бывают самыми разными – в данном случае все зависит от особенностей проекта.

Двускатная крыша. Конструкция

Очень популярна сегодня такого рода крыша с мансардой на чердаке. Это решение позволяет обзавестись дополнительной жилплощадью.

Двускатная крыша с мансардой

Важным этапом строительства является расчет стропильной конструкции, ведь именно она влияет на прочность и надежность всей кровли. Словом, на качестве стройматериалов экономить не стоит: подбирайте только ровные брусья без сучков или трещин. Обычно для стропил используют высокопрочную сосну. При этом не нужно использовать перекрученную древесину, иначе на поверхности кровли после монтажа образуются неровности.

Расчет стропил

Как сделать двухскатную крышу своими руками

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую конструкцию можно и самостоятельно.

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка двухскатной крыши

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Крепление деталей

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу

Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь. Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже

Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.

Видео Как сделать двухскатную крышу своими руками#187

Финишное покрытие

Шиферная кровля

Несомненно, вы уже выбрали материал, которым будет покрыт ваш дом. Самый простой, недорогой и функциональный материал – конечно, шифер.

Однако он теряет много, по причине своего внешнего вида. Покрытые им крыши смотрятся не так респектабельно и изящно, поэтому, его применяют чаще для кровли бань, пристроек, хозяйственных помещений, или совсем небольших дачных домиков.

Если мы делаем крышу своими руками, используя натуральную черепицу, необходимо учитывать ее большой вес. При массе плюсов и хороших характеристиках, систему стропил под этот материал следует делать особенно тщательно.

Ведь нагрузки, которые система примет на себя, будут немалые. Черепица очень долговечна, смотрится красиво, можно подобрать любой цвет покрытия, кладется быстро и легко. Однако если у вас грамотно не подготовлена под нее крыша, не стоит рисковать своей безопасностью.

Когда установка крыши дома подразумевает металлочерепицу, можно сказать, что вы приняли разумное решение. Листы из оцинкованной стали, покрытые специальным составом, не только легки по весу.

Они просто монтируются, стоят сравнительно недорого, а покрытие не только прекрасно смотрится, но и отвечает всем необходимым требованиям износостойкости и безопасности. Поэтому, сегодня чаще всего можно встретить крыши, покрытые именно этим материалом.

На первый взгляд, кажется, что крыша выложена отдельными черепичками. Однако, это совсем не так, потому что материал только имитирует отдельные элементы.

На самом деле это – листы, с волнообразной поверхностью, которые просто укладывают в определенной последовательности. И, если мы делаем крышу из отдельных листов, в конечном итоге, она приобретет вид полноценного дизайнерского решения.

Будь то листы, или отдельные фрагменты, укладывайте их, подсовывая один под другой. Для каждого материала существует своя технология, поэтому, либо строго придерживайтесь инструкции, либо посоветуйтесь со знающим в этом толк человеком.

Очень часто мы встречаем сделанные крыши домов своими руками, ничуть не отличающиеся от профессиональной работы. Естественно, ведь каждый хозяин делает для себя, надежно, надолго и качественно.

Конечно, на материалах не стоит экономить, но при условии, что у вас умелые руки, вы можете сэкономить на некоторых аксессуарах. Например, на водосточной системе, которую необходимо сделать после покрытия кровли.

Пластиковые трубы, распиленные вдоль пополам, прекрасно подойдут для этой цели. А ваши навыки и сообразительность, которой обладают все наши сограждане, помогут вам завершить строительство с успехом.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Основные конструктивные элементы и виды двускатной крыши

Двускатная крыша является одним из наиболее простых видов крыш. Даже новички, вооружившись нужной информацией, вполне могут справиться с её сооружением своими руками. Рассмотрим основные конструктивные элементы такой крыши, их виды и способы монтажа

Несущими конструкциями любой крыши, в том числе и двускатной, являются стропила, которые чаще всего бывают деревянными.

Стропила двускатной крыши могут быть висячими (А) и наслонными (Б) (рис. 1):Рис.1 Онсовные несущие элементы крыши: 1 -стропила; 2 — мауэрлаты; 3 — перекрытие; 4 — затяжка; 5 — накладка; 6 — стойка; 7 — прогон.

Наслонные стропила

Двускатная крыша с наслонными стропилами, обычно, устраиваются в домах, имеющих средние опорные стены. Она экономична и относительно проста в изготовлении. При таком способе сооружении двускатной крыши верхние концы стропильных ног опираются на прогон, уложенный по стойкам, установленным по средине крыши на несущую стену. В некоторых случаях роль стоек может выполнять опорная стенка из кирпича или другого строительного материала. Особенно часто это бывает при сооружении крыши в разных уровнях.

При сооружении такой крыши дома своими руками, для наслонных стропил можно использовать доски или брус сечением 50…100х180…220 мм или круглый лес диаметром 130-180 мм.

Конструкция крыши определяется с учётом уклона кровли, длины перекрываемого пролёта, сечения стропил и обрешётки и вида кровельного материала.

Шаг стропил обычно выбирают 70-120 см и зависит он от их сечения, расстояния между опорами и угла наклонакровли.

Висячие стропила или стропильные фермы

Двускатная крыша с висячими стропилами отличается с тем, что вверху стропильные ноги опираются друг на друга и крепятся между собой без необходимости монтажа стоек и прогона посредине крыши.

Крыши дома с висячими стропилами или стропильными фермами требуют более тщательного изготовления узлов, особенно затяжек. При неправильном их изготовлении сила горизонтального распора может даже опрокинуть стены.

Достоинством крыш с висячими стропилами является их способность перекрывать пролёты более 6 метров без промежуточных опор, что обеспечивает свободную планировку дома и позволяет уменьшить затраты на устройство крыши.При устройстве крыши дома в двух уровнях стропильные фермы с промежуточной опорой позволяют более полно использовать чердачное пространство. При этом затяжка входит в составмеждуэтажного перекрытия.

Фронтон конструктивный элемент или декоративное оформление

Последним штрихом в создании законченного внешнего облика интерьера крыши является торцевая стена – фронтон двухскатной крыши. Это один из элементов строительства, который используется для декоративного оформления лицевого вида, маскировки пространства в «Λ» — образной конструкции скатов, опирающихся «ногами» на карниз. В двускатной крыше два таких треугольных торца. Главная их функция заключается в том, чтобы быть надежным остовом для стропил. Для этого требуется правильно рассчитать площадь элемента. Если фронтон будет в форме треугольника, у которого «конек» выступает вершиной, то его площадь определяется по формуле с заданными двумя углами наклона. Эти углы влияют на сопротивляемость кровли нагрузкам. Найдя значение тангенса углов, определив, что будет являться катетами геометрической фигуры, находится высота конька. Затем, используя формулу, находится площадь треугольного фронтона.

Устройство стропильной системы двухскатной крыши дома: видео

Сочетание технологической простоты процесса монтажа, доступной цены и привлекательного внешнего вида делает двухскатные крыши популярными, как среди профессиональных строителей, так и у владельцев строящихся домов. Обладая основными знаниями конструктивного строения кровли с двумя скатами, строительство покрытия здания может быть выполнено самостоятельно, без привлечения дорогостоящих специалистов.

Крыша с двумя скатами

Правильный выбор материалов и размеров основных элементов кровельной конструкции, а также качественно выполненный монтаж будет залогом надёжности и внешней красоты двухскатной крыши.

Вернуться к оглавлению

Содержание материала

Виды двухскатных крыш

Под двухскатной крышей в строительстве принято понимать покрытие дома материалом, препятствующим проникновению в здание осадков атмосферного происхождения, а также обеспечивающим сохранение тепла, расположение которого выполнено из двух плоскостей или скатов под наклоном друг к другу. Двухскатные крыши подразделяются на следующие типы.

По типу внешнего расположения скатов:
По способности удерживать в здании тепло:
По способу крепления несущих элементов к зданию:

В зависимости от назначения, конфигурации, а также величины будущей постройки планируется и тип крыши.

Вернуться к оглавлению

Конструктивные элементы двухскатной крыши

Устройство двухскатной крыши предполагает последовательное крепление элементов, которые в совокупности обеспечивают защиту здания от внешних атмосферных факторов. Материалом для их изготовления служат пиломатериалы различного размера.
Конструкция двускатных кровель состоит из следующих основных частей.

Мауэрлат

Представляет собой брус, уложенный по периметру несущих стен дома и выполняющий функцию равномерного распределения нагрузки от стропильной системы на здание.
Оптимальным материалом для мауэрлата служит просушенный хвойный брус сечения 100-150 мм, допускается также использование брёвен или полу брёвен.

Размещение мауэрлата

Крепление к стенам постройки осуществляется посредством анкеров или металлических резьбовых прутов, которые должны обеспечить максимально надёжную фиксацию.

Лежень

Так называются брус, расположенные параллельно несущим стенам, функцией которых является обеспечить распределение точечной нагрузки при устройстве вертикальных кровельных опор.
Сечение бруса выбирается в зависимости от размера стоек, но, как правило, совпадает с тем, который используется для мауэрлата.

Размещение леженя

Расположение и способы крепления лежней зависит от общей конструкции кровли.

Стропильная нога или стропила

Является составной части стропильной системы, выполняющей роль каркаса двухскатной крыши. Пара стропильных ног, скреплённые между собой под углом, образуют один из несущих треугольников, количество которых определяется размером и типом будущей кровли. Изготавливают стропила, как правило, из качественного бруса сечения 50 на 150 мм, для лёгких кровельных конструкций допускается также сечение 50 на 100 мм. Крепление стропильной ноги к мауэрлату может быть:

Затяжка

Так называют горизонтально расположенный брус между стропилами, который выполняет функцию распора и стягивающий стропильные ноги в паре между собой.
В качестве материала используют брус аналогичный тому, из которого выполнены стропильные ноги. Если затяжку выполняют из сдвоенных элементов, то допускается использование более тонких досок.

Размещение затяжек

Крепление может быть выполнено двумя способами:

враспор;
внахлест.

Для закрепления затяжек используются специальные металлические крепёжные элементы.
Затяжку, установленную в верхней части стропильной пары также называют ригелем.

Стойки

Выполняющие роль вертикальных опор стропильной системы, нижняя их часть упирается в лежень, а верхняя в стропильную ногу.

Размещение стоек

Расположение стоек и используемый пиломатериал зависит от общего устройства крыши, а также от функционального назначения подкровельного пространства. Также стойки выполняющие роль каркаса при обустройстве в подкровельном пространстве жилого помещения.

Подкосы

Таким термином принято называть дополнительный упор из бруса, выполненный под углом к вертикальным опорам, основание которого упирается в затяжку, а верхняя часть в стропило.

Его основной функцией является обеспечение дополнительной жёсткости кровельной конструкции.

Размещение подкосов

Для изготовления подкосов используется брус, аналогичный используемому для стропил, а крепление выполняется с помощью металлического крепежа.

Обрешётка

Представляет собой горизонтально уложенные на внешнюю сторону стропил доски или брусья, которые служат основанием для укладки кровельного материала.
По способу укладки обрешётка может быть:

Сплошная. При этом доски укладываются вплотную к друг другу с максимально допустимым зазором между ними 1 см. Такой способ рекомендуется при монтаже мягких видов кровли.
Обрешетка крыши
Разреженная. В этом случае доски располагаются с расстоянием между ними, его величина зависит от типа кровельного материала и толщины материала самой обрешётки. Например, при устройстве кровли под шифер расстояние между досками обрешётки может быть до 50 см, а при монтаже крыши под металлочерепицу оно равно величине стандартной волны и составляет 35 см.

Устройство обрешётки может быть выполнено из таких материалов, как:

обрезная доска;
не обрезная доска;
влагостойкая фанера;
ориентированно-стружечная плита;
шпунтованная доска.

Вид материала для укладки зависит от типа внешнего покрытия кровли.

Пример обрешетки крыши

Конёк

В двухскатных крышах таким термином обозначают место соединения стропил, которое образует горизонтальную линию и фиксируется брусом или коньковым прогоном. Основным его назначением является создание и закрепление конфигурации кровли.

Крепление конькового бруса зависит от общей кровельной конструкции, оно может осуществляться как с внутренней стороны соединения стропил в пары, так и с внешней.

При этом используются специальные крепёжные элементы и выполняются технологические запилы мест соединения деталей.

Строение коньковой детали

Другим значением термина конёк является обозначения элемента кровельного покрытия, который обеспечивает защиту от прямого попадания воды. Для разных видов кровельных материалов применяется различная конфигурация деталей конька.

Свесы

Выступающие за пределы здания край крыши, выполняющие функцию дополнительной защиты от снега и дождя, называются свесами. Их монтаж не менее важен, чем формирование самой стропильной системы, поскольку помимо выполнения своей основной задачи, он придаёт зданию законченный и красивый вид.

Примеры свесов крыши

Свесы или карнизы могут быть следующих типов:

заподлицо;
открытый;
закрытый;
с выступом стропил.

В зависимости от типа карниза и общего дизайна выполняется обшивка свеса, для которой могут применяться следующие варианты материалов:

деревянная вагонка, строганная доска;
оцинкованные листы;
пластиковая вагонка или сайдинг;
софиты или вентилирующий сайдинг.

Технология монтажа и крепления выбирается с учётом типа обшивки.

Кобылки

Это доска, с помощью которой производится удлинение стропила для обустройства свеса.
Как правило, для её изготовления берутся более тонкие доски, что позволяет:

более точно сформировать конфигурацию карниза;
снизить стоимость пиломатериала;
облегчить монтаж стропильной системы.

Размещение кровельной кобылки

Крепление кобылок к стропилу осуществляется либо четырьмя гроздями, либо болтами, используя при этом количество не менее 2-х.

Фронтон

Так называют продолжение стены строения, расположенное между парами стропилами. Его основной функцией является обеспечение защиты подкровельного пространства от атмосферных осадков, дополнительно фронтон служит для распределения кровельной нагрузки и является элементом общего дизайна.

Размещение фронтона крыши

Устройство фронтона может быть выполнено либо из того же материала, что и само здание, либо из альтернативного. В большинстве случаев монтаж фронтонов выполняется после установки стропил двухскатной крыши и укладки покрытия.

Вернуться к оглавлению

Особенности проектирования двухскатной крыши

При планировании и подготовке проекта будущего дома необходимо учитывать несколько основных моментов, от которых будет зависеть устройство стропильной системы двухскатной крыши, а также количество и состав необходимого пиломатериала.

Из чего изготовлено строение? Это важно, поскольку необходимо изначально определить оптимальный способ крепления стропильной системы к зданию.
Если материалом будущего дома будет бревно или брус, то верхний венец послужит мауэрлатом.
Каково функциональное назначение подкровельного пространства? От ответа на этот вопрос зависит тип стропильной системы и расположение её основных элементов, а также необходимость утепления кровли.
Если в подкровельном пространстве планируется располагать жилое помещение, то возможны два основных варианта конструкций:

Реже для комфортного обустройства мансардного этажа применяют разно уровневое строение кровли.

Все вышеперечисленные моменты необходимо учитывать суммарно на стадии проектирования здания, чтобы обеспечить оптимальное соотношение функциональных качества кровли со стоимостью её постройки.

Вернуться к оглавлению

Порядок проведения монтажа двухскатной кровли

Надёжность и долговечность будущего покрытия здания зависит не только от точного проектирования и подготовки качественных материалов, но и от соблюдения технологии при монтаже элементов кровельной конструкции.

При этом работы проводятся в следующем порядке.

Монтаж мауэрлата, лежней и балок перекрытия. Данный этап необходим при устройстве кровли на здание из кирпича или блоков любого состава. Для дома из бревна или бруса необходимо установить только перекрывные балки.
При выполнении данных работ нужно особое внимание уделить креплению элементов к зданию, чтобы обеспечить надёжность соединения;
Монтаж мауэрлата, лежней и балок перекрытия
Установка стропильных пар. Технология монтажа и крепления стропил к мауэрлату отличается при различных типах стропиловки:
При любом типе стропильной системы первоначально выставляются пары у фронтонов с соблюдением вертикального уровня. Промежуточные элементы рекомендуется устанавливать по натянутому шпагату, чтобы обеспечить единую высоту конька по всей длине.
Установленные элементы временно фиксируются наклонными растяжками, чтобы избежать нарушения вертикали;
Зашивка фронтона двухскатной крыши. Выполняется различными способами, в зависимости от его типа:
Обшивка декоративным материалом выполняется снизу вверх, при этом угловые элементы обрезаются по шаблону. При использовании деревянных элементов подрезка углов может быть выполнена по окончании работ по зашивке на месте;
Монтаж обрешётки. В зависимости от типа будущего покрытия, доски обрешётки закрепляются гвоздями, начиная от карниза на необходимом расстоянии. При креплении необходимо учесть вылет края досок над фронтоном для обустройства свеса. При необходимости стыковать доски обрешётки, то это выполняется на одной из стропил в разбежку. Как правило, свес над фронтоном выравнивают после укладки всей обрешётки, подрезая по натянутому шпагату. При монтаже обрешётки двухскатной мансардной крыши места изгиба укрепляются дополнительными досками;
Монтаж обрешетки
Монтаж кровельного покрытия. Производится с учётом инструкций по установке производителя конкретного материала.
На данном этапе производится также утепление и гидроизоляция кровли;
Монтаж гидроизоляции и кровельного покрытия крыши
Подшивка свесов. Является завершающим этапом. Выполняется с учётом особенностей дизайн проекта и отделочного материала.
При выполнении работ необходимо обеспечить вентиляцию, чтобы исключить преждевременное гниение деревянных элементов.
Существует два основных способа подшивки:

Смотрите в видео: подробный процесс установки двускатной крыши дома.

Зная ключевые технологические особенности и соблюдая порядок монтажа можно выполнить сборку двухскатной крыши своими руками. Таким образом, устройство двухскатной крыши является оптимальным решением при строительстве надёжной и недорогой кровли жилого дома.
Строительство крыши

Монтаж стропильных элементов, а также внешнего покрытия может быть выполнен своими руками, поскольку технология строительства крыши дома проста и не требует специального оборудования. Зная порядок проведения работ и принципиальное устройство кровли все монтажные работы можно выполнить самостоятельно.

Как сделать двускатную крышу: элементы конструкции

Элементы конструкции двускатных крыш

Строение двускатной крыши предполагает наличие нескольких основных технологических узлов, среди которых:

Перекрытие. Его можно выполнить несколькими способами, при этом применяют различные материалы. При строительстве частного дома обычно используют несущие балки, поскольку такой вариант является самым доступным по стоимости. Чаще всего используют металлические балки перекрытия. При создании перекрытия главным моментом считается грамотный расчет сечения, которое должно быть у несущих элементов, исходя из предполагаемой нагрузки и размеров будущего строения. От выбора сечения и определения расстояния между балками зависит надежность и прочность конструкции двухскатной крыши, и срок ее эксплуатации без капремонта. Расчеты производят при помощи специальных программных продуктов, но все же их лучше доверить специалистам, которые занимаются проектированием на профессиональном уровне. Более дорогим вариантом считается использование для создания перекрытия железобетонных плит, для которых не требуются дополнительные опорные элементы, но укладку плит выполняют с привлечением строительной спецтехники. Вопрос относительно утепления перекрытия является немаловажным, когда нужно определиться со способом, как сделать двускатную крышу правильно;

Стропильная конструкция. Это несущая основа кровельной поверхности. Если посмотреть разрез двускатной крыши, то она обычно выглядит как равнобедренный треугольник, который опирается на несущие стены. В зависимости от варианта стропильной системы двускатной крыши у нее могут быть дополнительные опорные точки на внутренние перегородки или опорные столбы. Выполнить расчет сечений у элементов конструкции двускатной крыши и шаг их монтажа также лучше поручить проектировщику, поскольку данные параметры зависят от множества факторов, среди которых:

ветровая и снеговая нагрузка в конкретной местности;

вес стропильной системы;

вес кровельного и теплоизоляционного материала.

Учесть все параметры и правильно их применить при расчетах, человеку, не имеющему опыта такой работы, довольно сложно, а допущенные ошибки могут стоить слишком дорого.

Кровельный и теплоизоляционный материал. На выбор кровельного покрытия влияет определенный угол двускатной крыши, личные предпочтения и финансовая обеспеченность владельца недвижимости. Покупка теплоизоляционного материала производится с учетом необходимой толщины утеплителя, благодаря чему он сможет выполнять свое функциональное назначение в холодное время года. От величины слоя теплоизоляции зависит сечение стропил двускатной крыши. Поэтому для решения вопроса относительно того, как сделать двускатную крышу, требуется проект создания кровли, составленный одним и тем же специалистом (прочитайте также: «Как делать крышу дома»).

Стропильные системы и их виды

Монтаж двускатной крыши выполняют с использованием наслонных и висячих стропил. Общим для них является установка и крепление их нижних частей на мауэрлат, закрепленный по периметру наружных несущих стен.

Наслонные стропила опираются не только на мауэрлат, но и на другие точки — например, на коньковый брус, уложенный на средней опоре, или на внутренние перегородки посредством стоек. На коньковом брусе выполняют парную стыковку стропильных ног.

Чтобы их установить, сначала из доски изготовляют шаблон, обязательно учитывая угол прилегания к мауэрлату, угол примыкания относительно конькового бруса и форму запила. Затем согласно образцу обрезают стропильную ногу.

Подготовленный таким способом элемент устанавливают на место, закрепляя во всех опорных точках. Способ крепления выбирают с учетом того, что со временем здание может дать усадку. Если стройматериал, выбранный для постройки стен, не дает значительную усадку, тогда крепят жестко с использованием гвоздей специальных скоб и аналогичных крепежных металлических изделий. Если возводится рубленый дом, предпочтительно применять для стропил скользящие крепления.

Висячие стропила имеют опору на наружные несущие стены и в коньковой части они опираются друг на друга. Основное их отличие от наслонных изделий состоит в имеющейся возможности полностью изготавливать стропильную систему согласно заранее подготовленному шаблону. На крыше конструкцию монтируют из стропильных ферм, собранных на земле. Если сборку выполняют на уже подготовленном перекрытии, тогда нет необходимости в использовании спецтехники. Когда строится одноэтажный дом с двускатной крышей и вес стропильной конструкции крыши частного дома небольшой, ее легко смонтирует бригада, состоящая из нескольких человек.

<br />

Что нужно знать о двухскатной крыше, подробности на видео:

При монтаже устанавливают крайние фермы и между ними натягивают бечеву в не менее, чем трех точках, что значительно упрощает постановку промежуточных секций стропильной системы. Необходимо также заранее предусмотреть возможность последующей установки снегозадержания на крыше.

Если относительно проектирования можно сказать, что его должен делать исключительно специалист, то монтаж кровли можно выполнить самому с несколькими помощниками. Правда, при этом следует учитывать размеры двускатной крыши, поскольку установка стропильной конструкции на большом по площади частном доме задача не из легких. Читайте также: «Одноэтажный дом с четырехскатной крышей».

Как и чем покрыть двухскатную крышу

Если вас ждут работы по перекрытию крыши, то, несомненно, вы столкнетесь с одной проблемой – выбор материала чтобы покрыть крышу. Это не так-то легко, ввиду того, что разновидностей материалов для двускатной кровли довольно много. Давайте узнаем, чем можно покрыть двускатную крышу, и какие элементы кровли используются.

На что обращать внимание

Двускатная крыша – наиболее распространенный вариант обустройства дома. Материал, который используется для ее покрытия, должен соответствовать определенным требованиям. Какие они?

Так как крыша постоянно подвергается влиянию солнечных лучей, материал должен выдерживать УФ лучи, не теряя своего цвета.
Устойчивость к пониженным и повышенным температурным показателям, а также к резким их перепадам. Морозоустойчивость (циклы заморозки и разморозки) должна быть высокой.
Хорошая герметичность. Чтобы утеплитель и вся конструкция двускатной кровли не испортились, влага не должна просачиваться через материал.
Высокая прочность. Качественное покрытие на крышу будет выдерживать небольшие физические нагрузки и порывы ветра. Ни град, ни снег не повредят верхний слой.
Долговечность. При сроке службы материала в 5 лет, даже думать о том, чтобы покрыть им крышу не стоит. Минимальный показатель – от 10 лет.
Огнеупорность. Он не горит при открытом огне.

Если большинство требований подходят, то материал стоит того, чтобы его использовать. А из чего можно выбрать?

Виды кровельного покрытия

Всю продукцию можно условно разделить на такие категории:

Металлическая кровля.
Мягкая кровля.
Полимерная кровля.

Каждый материал хорош по-своему. Давайте узнаем особенности того или иного типа кровли, чтобы понят, из чего стоит выбрать материал для деревянной двускатной крыши.

Преимущества металлической кровли и недостатки

Прочность и надежность покрытия.
Высокая устойчивость к огню.
Простота монтажа. Крепежными элементами являются кровельные гвозди. Двускатный вид кровли довольно простой, поэтому большие листы удобно стелить на обрешетку.
Отличный внешний вид.
Небольшой вес (если сравнивать с керамической черепицей).
Покрытие скользкое, поэтому деревянная кровля не будет накапливать снег, а вода быстро стекает со ската.
Большой ассортимент товаров.
Долговечность. Покрытие в 2–3 раза прослужит дольше, чем черепица.
Высокая стойкость к граду, ветру, ливню и высоким температурам.
Биостойкость. На поверхности не появляются плесень и мох.
Экологическая чистота.
Небольшая стоимость.

Минусы:

Металл шумный, поэтому в доме будут слышны ветер и капли дождя.
Со временем может покрыться ржавчиной.
Если используется для сложной кровли, то будет много отходов.

Представители: профнастил, металлочерепица, фальцевая кровля из листов стали меди и алюминия.

Преимущества мягкой кровли и недостатки

Бесшумная.
При монтаже отходов минимальное количество.
Небольшое свойство теплоизолятора.
Не ржавеет и не гниет.
Биоустойчива.
Целиком водонепроницаема, влага не впитывается и не накапливается.
Играет роль диэлектрика, поэтому громоотвод не нужен.
С течением времени не выгорает, так как устойчива к УФ. Подкрашивать тоже не нужно.
Если материал качественный, то прослужит до 50 лет.
Морозоустойчива, выдерживает колебания температур.
Простой и быстрый монтаж.
Гибкая, поэтому ложится на любую поверхность.
Имеет небольшой вес.
Красивый внешний вид благодаря разнообразию форм и расцветок.
Дополнительных инструментов для монтажа не нужно. Достаточно наклеить гонт на основание. Для усиления всего лишь используются кровельные гвозди.
Самая низкая стоимость.

Минусы:

Для того чтобы покрыть крышу мягким материалом, потребуется делать сплошное основание. Только на нем материал будет правильно эксплуатироваться.
Дешевые материалы, прослужат не больше 10 лет.
Не огнеустойчива.

Представители: битумная черепица, рубероид, битумный шифер, рулонные материалы.

Преимущества полимерной кровли

Небольшой вес.
Простота монтажа и эксплуатации. Все выполняется довольно быстро.
Долговечность покрытий, от 15 до 30 лет.
Стойкость к разным климатическим условиям и колебаниям температуры от -40 до +120˚C.
Высокая прочность и устойчивость к ударам и механическим повреждениям.
Стойкость к химическим веществам.
Небольшая стоимость.
Устойчивость к влаге.
Покрывать крышу листами поликарбоната можно в любое время года.
Стойкость к УФ лучам.

К недостаткам можно отнести сложность работ, так как при неправильном монтаже крыши, все усилия будут напрасны.

Представители: листы поликарбоната, ПВХ мембраны, наливная крыша, оргостекло, полимерная черепица.

Каким образом выполняется монтаж материалов

Каждый кровельный материал крепится к обрешетке по-своему. Если листы поликарбоната нужно крепить специальными саморезами с герметичной подкладкой, то для гибкой черепицы используют гвозди кровельные. Давайте рассмотрим технологию устройства самых популярных материалов для кровли.

Металлочерепица

Листы кровельного материала крепятся на обрешетку. Шаг выбирается исходя из волн листов. Фиксировать лист к обрешетке нужно шестигранными кровельными саморезами с резиновым уплотнителем. При этом вкручивается саморез не слишком туго и не слишком слабо, чтобы не повредить материал. Работать рекомендуется в мягкой обуви, чтобы не повредить верхний слой.

Для двускатной крыши листы начинают укладывать с торцевой части, продвигаясь снизу к коньку. Для лучшей герметизации, листы фиксируют внахлест: вертикально на 20 см, горизонтально – на 1–2 волны материала. Подробнее о технологии монтажа вы узнаете из видео:

Обратите внимание! Профнастил укладывается по такому же принципу.

Битумная черепица

За счет самоклеящегося слоя, укладывать гонты проще. Но, заранее нужно подготовить прочное сплошное основание. Это могут быть доски, вплотную прибитые друг к другу, а также фанера и ОСБ. Начинают работы снизу, прибивая к карнизу и фронтонам планки. Первый слой гонтов подрезается вровень с планкой. При этом первую полоску фиксируют по центру, а остальные по бокам. Последующие листы немного прикрывают собой нижний слой.

Для дополнительной фиксации, используют четыре кровельных гвоздя на 1 гонт. Тогда покрытие будет хорошо держаться. Можно использовать степлер. Особое внимание уделяют ендове. В целом монтаж несложный. Благодаря тому, что никаких дополнительных инструментов вам не понадобится (только молоток и гвозди), все делается легко и быстро. Технология укладки битумной черепицы на двускатную крышу описана ниже в видео.

Листы поликарбоната

Крепление и укладка поликарбоната требует особого внимания. Материал легко испортить. Если его неправильно зафиксировать, то крыша может протекать и не выполнять свои функции. Панели нужно правильно нарезать, заранее сделать в них отверстия под крепление. Важно, чтобы при резке не испортить края поликарбоната. Рекомендуется использовать циркулярную пилу с высокой скоростью резки. Диск для нее должен быть с мелкими неразведенными зубцами. А для сверления дыр используется электрическая дрель со сверлом по металлу. При этом их лучше размещать между ребрами жесткости. Тогда конденсат будет легко отводиться.

Что касается крепления листов к обрешетке, то существует два метода: термошайбами и профилем. Те отверстия, которые были сделаны заранее, подходят именно для термошайб. Их диаметр нужно сделать немного больше, чем сама термошайба. За счет уплотнительной резинки, отверстие делается герметичным. И вот тут-то нужно не пережать крепление, так как материал просто треснет. А если недожать, то лист будет болтаться, герметизация нарушается. Метод крепления точечный.

Что касается профильного крепления, то каждый лист вставляется в специальный профиль, который и крепится к обрешетке. Стоит отметить, что поликарбонат не используется как покрытие для дома. Но для двускатной крыши навеса, сельскохозяйственных конструкций в самый раз.

Фальцевая крыша

Этот метод покрытия крыши особенный. Дело в том, что листы металла соединяются между собой фальцевым швом. Соединение получается надежное и герметичное. Для устройства фальцевой кровли нужно сделать обрешетку. Первый лист крепится к доске обрешетки посредством клямеров. Они надежно фиксируют полотно на крыше. По все длине листа будет проходить фальцевый шов. Его делают специальным ручным или автоматическим инструментом. Существует 4 вида швов, которые можно использовать.

Такая крыша надежная, прочная, ее не сорвет никакой ветер. А за счет прочного соединения, покрытие получается герметичным. Срок службы довольно большой. Главное то, что клямеры фиксируют материал снизу, поэтому на поверхности нет никаких шляпок.

Заключение

Это самые популярные материалы, которые отличаются своей доступностью, простотой монтажа и отличными характеристиками. Все они подходят для двускатной крыши.

как сделать своими руками для частного дома, необходимые материалы, этапы работы

Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

встык;
внахлест;
с вырезом пазов.

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

для мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}

Шаг 22: Облицовка фронтона: серия видеоустановок

Это шаг 22 в серии видео из 24 шагов, в которой показано, как установить обшивку фронтона на ваш стальной строительный комплект.

Фронтальная отделка используется для отделки швов на торцевых концах здания между крышей и панелями торцевых стен. Фронтальная отделка не только придает этим областям красивый законченный вид, но и препятствует проникновению элементов внутрь здания между крышей и торцевыми стеновыми панелями. Он спроектирован так, чтобы проходить от конца кровельных панелей к центру пика.

Поместите облицовку фронтона заподлицо с концом панелей крыши. Это означает, что если вы свесите панели крыши за боковину, кромка фронтона перейдет к концу панели крыши.Теперь, если длины одной кромки фронтона недостаточно, чтобы добраться до пика, то, о чем я собираюсь сказать, относится ко второй части. На пике используйте уровень, чтобы отметить центр пика на обшивке фронтона. Отрежьте обшивку примерно на дюйма за этой линией с помощью авиационных ножниц — вы делаете это так, чтобы было достаточно места для перекрытия от обшивки фронтона с другой стороны.

Теперь, прежде чем прикручивать обшивку фронтона, убедитесь, что у вас есть одно основное ребро панели крыши под выступающим фланцем обшивки фронтона.Если вы это сделаете, что обычно имеет место, вам не понадобится бутиловая лента под краем фронтона, идущего на панель крыши. Если у вас нет основного выступа панели крыши под приподнятым фланцем облицовки фронтона, вам необходимо проложить часть узкой бутиловой ленты между краем облицовки фронтона и панелью крыши. Это узкое наложение бутиловой ленты выполнит то же самое, что и одно из основных ребер на панели крыши — оно удерживает элементы от проникновения в ваше здание.

При установке обшивки держите ее заподлицо с фасадом здания и держите верхнюю часть заподлицо с крышей.Используйте скоординированные по цвету винты # 14 x 7/8 и на передней части прикрепите ко всем остальным основным ребрам и вдоль крыши, вставьте винт примерно через каждые 24 дюйма.

Шаг 23: Заглушка конька

Индекс видео:

Двускатная крыша BCGCA3007B. — ppt видео онлайн скачать

Презентация на тему: «Двускатная крыша BCGCA3007B.» — стенограмма презентации:

ins [data-ad-slot = «4502451947»] {display: none! important;}}
@media (max-width: 800px) {# place_14> ins: not ([data-ad-slot = «4502451947»]) {display: none! important;}}
@media (max-width: 800px) {# place_14 {width: 250px;}}
@media (max-width: 500 пикселей) {# place_14 {width: 120px;}}
]]>

Двускатная крыша BCGCA3007B

Двускатная крыша заподлицо без карниза Заподлицо со скошенным карнизом В коробке

Заподлицо фронтона (без карниза) Отделка стропил по линии торцевой стены
Баржа, прикрепленная к внешней стене Без выступа Стропила для крепления листов или поддержки кирпичной кладки Не требуется для поддержки крыши

Фронтон заподлицо со скосом
Конек расширяется для формирования кромок кромки карниза для поддержки Обрезки кромок стропил для поддержки кромок и планок крыши Опоры шпилек на фронтоне Второй стропила кирпичная кладка или облицовка стен Второй стропила для поддержки кромок кромок Крыша расширяется, образуя верхнюю плиту карниза может быть расширен для поддержки стропила

Стропило фронтона в штучной упаковке Стропила и обшивка фронтона
Стропила и перемычка расширены для поддержки кромки стропил Минимальный пролет спинки 2 x Конструкция свеса 3 x Основание фронтона облицовки и уровня с U / S карниза

Verges — стык крыши и баржи / бортика
Деталь кромки черепичной крыши

Деталь кромки для черепичной крыши

Принципы кровельных коньков — ровные стропила, проложенные по 90
Бедра и долины делят пополам все внутренние и внешние углы Элементы крыши расположены по осевым линиям

Элементы кровли Конек Общая стропильная муфта Стяжка верхней пластины Подвесная балка
Стропила верхней пластины Распорка распорной балки Распорка потолочной балки

Элементы крыши Общие стропила — основной элемент наклонной крыши
Расстояние 450 мм или 600 мм для черепичных крыш 900 мм для черепичных крыш Опоры обрешетки крыши, которые, в свою очередь, поддерживают кровельные покрытия Должны быть одинарной длины или соединены над опорами Крепежные элементы 2 x 75 мм перекос и 2 x 75 мм в потолочную балку (если балка> 38, гвозди 90 мм)

Конек Самая высокая часть крыши будет проходить по всей длине двускатной крыши
Проложены параллельно ВЕРХНЕЙ ПЛАСТИНЫ Фиксация Стропила в верхней части крыши Стропила прибиты гвоздями с обеих сторон и не смещены более чем на 1 толщину. В несвязанной крыше они действуют как балки, прибитые к Стропила с гвоздями 2 x 75 мм

Присоединение к Ridge Boards

Purlin Также известна как Underpurlin, закрепленная на нижней стороне RAFTER
Идет параллельно коньку и стеновым пластинам Уменьшить пролет RAFTER Будет проходить по всей длине двускатной крыши

Распорки передают нагрузки на несущие стены

21 год

Воротник галстуки

Общие принципы стропил
Птичий пасть Макс. 1/3 глубины стропил

Общие принципы стропил
Пролет — от Птичьего пасти до Птичьего Порта Половина пролета — от Птичьего Порта до центра

Общие принципы стропил
Истинный подъем — От горизонтальной линии, проходящей через пересечение линии отвеса «Птичий пасть» и верхней части стропил До: вертикально по отвесу до ВЕРХНЕЙ ПЛАСТИНЫ ПРИМЕЧАНИЕ. Истинный подъем не измеряется от ВЕРХНЕЙ ПЛАСТИНЫ

28 год

Более пристальный вид Верхняя часть стропила Птицы Верхняя плита Потолочная балка
ПРИМЕЧАНИЕ — Истинный подъем не измеряется от ВЕРХНЕЙ ПЛИТЫ

Общие принципы стропил
Если подъем выполняется от верхней плиты до вершины, то шаг будет неправильным

Общие принципы стропил
Линия уклона x-y

31 год

Общие принципы стропил
Измеряется до края гребня Измеряется до центра гребня

Общие принципы стропил
Длина центральной линии Истинная длина Истинная длина обычно то, что нам нужно

Определить длину стропил математически
Определить пролет = 2700 мм Определить половину пролета = 2700/2 = 1350 мм Определить длину стропил = 1350- Толщина половинного гребня = 19/2 = 9.5 Стропила = Стропила истинной длины = / Cos 25 = 1480 Стропила 90 x 45 Конек 125 x 19

Вылет всегда от внешней стены

35 год

Определить длину стропил математически
В этом случае стена с деревянным потолком O / H = 450 / cos 25 = 497 мм Расчеты кровли всегда производятся от Птичьего Порта или точки наклона Стропила 90 x 45 Коньк 125 x 19

Определите длину стропил математически
В этом случае стена из кирпичного шпона O / H = cos 25 = 662 мм Общая длина стропил. Деревянный каркас = = 1977 мм. Кирпичный шпон = = 2142 мм. Стропила 90 x 45, выступ 125 x 19.

Определить длину стропил графически
Нарисовать кровлю в полный размер Измерьте элементы напрямую Избегайте использования чертежей в масштабе Масштаб используйте только для углов Стропила 90 x 45 Конек 125 x 19

Определите длину стропил по кровельному квадрату.
Используйте калькулятор. Нажмите Tan 25 — что это дает. Следовательно, на каждый 1 метр пробега приходится 0.Подъем 466м. Используя принцип подобных треугольников, мы вдвое меньше треугольника.

Press Tan 25 — что это дает
Используйте калькулятор Press Tan 25 — что это дает Следовательно, на каждый 1 метр бега приходится 0,466 м подъема. Используя принцип подобных треугольников, мы вдвое меньше треугольника

Press Tan 25 — что это дает
Используйте калькулятор Press Tan 25 — что это дает Следовательно, на каждый 1 метр бега 0.Подъем 466м. Используя принцип подобных треугольников, мы вдвое меньше треугольника.

41 год

Использование похожих треугольников
1341/500 = or = 2 r 341

Использование похожих треугольников 1341/500 = 2,682 или = 2 r 341
Шаг за 2 полных треугольника Выберите начальную точку с учетом O / H

43 год

Пересечение вершины стропил и кромки квадрата

44 год

Использование похожих треугольников 1341/500 = 2.682 или = 2 r 341
Выйдите из 341 и используйте квадрат для расширения. Выйдите на 2 полных треугольника. Выберите начальную точку с учетом O / H.

Определение углов кровли, используемых в двускатной крыше
Отрезание по отвесу Отрезание ножек

Определение углов с помощью кровельного квадрата
Когда мы устанавливали стропило, мы определили отвес

Определение углов с помощью кровельного квадрата
Отрезание по отвесу Отрезание ножек

Математическое определение углов
Вытяните линию на 90 ° от стропил

Математическое определение углов
Вытяните линию на 90 ° от стропила Вытяните линию отвеса

Математическое определение углов
Выдвинуть линию на 90 ° от стропил Удлинить отвес Угол образуемой линии такой же, как и уклон крыши

Математическое определение углов
Удлинение линии на 90 ° от стропил Удлинение отвеса Угол образованной линии такой же, как и уклон крыши. Смещение = Тан (тангаж) x ширина

Математическое определение углов
Вытянуть линию на 90 ° от стропил Вытянуть отвес Угол образованной линии такой же, как и уклон крыши Смещение = Tan (25⁰) x = 42

Математическое определение углов
Затем мы можем определить нашу ширину Птичьего Рота по отвесу = 90 / cos 25 = 99 Следовательно, максимальное Птичий Рот = 33 Расстояние от верхней пластины до верха стропил = 66

Заполните Q5 в Рабочей тетради

Определить углы кровли графически
План — вид Мы можем видеть только прогон стропил

Определить углы крыши графически
Выдвинуть верхнюю плиту и выступ

Определите углы крыши графически
Удлините верхнюю плиту и отметьте выступ конька

Определите углы крыши графически
Отрезок по отвесу Удлините верхнюю пластину и отметку конька Рисование подъема Гипотенуза Отрезание ножки

Шаги в строительстве Двускатная крыша
Физически подтвердить, что пролет и плиты параллельны Рассчитать истинные стропила, подъем и отвесы Разметить потолочные балки, стропила и конек Установить потолочные балки Вырезать образец стропила и проверить для подтверждения Отрезать необходимые стропила и установить

Оценка двускатной крыши — стропила по предыдущей оценке потолка
Шаг = 25⁰ Определить количество потолочных балок 12250/600 = = = Следовательно, 22 комплекта стропил = грани = 48

61 год

Определить длину стропил
Пролет = 6900

Определить длину стропил
Пролет = 6900 Половина пролета = 3450

Определите длину стропил
Пролет = 6900 Половинный пролет = 3450 Пролет = 3450 — 9.5 (половинный гребень) =

Определить длину стропил
Пролет = 6900 Половина пролета = 3450 Пролет = 3450 — 9,5 = Истинная длина = / cos 24 = 3766

Определить длину стропил
Пролет = 6900 Половина пролета = 3450 Пролет = 3450 — 9,5 = Истинная длина = / cos 24 = 3766 Вылет = 450 / cos 24 = 493

Определите длину стропил
Пролет = 6900 Половинный пролет = 3450 Пролет = 3450 — 9.5 = Истинная длина = / cos 24 = 3766 Вылет = 450 / cos 24 = 493 Всего стропил = 4259

Оценочный лист

Оценка двускатной крыши — прогоны
Шаг = 24⁰ свес 450 Стропила 90 x 45 F7 600 c — c Черепичный конек крыши 140 x 19 Прогон 90 x 70 F7 Прогон прогонов по всей длине крыши Нужны ли прогоны

Требуемый диапазон = 3766 Максимальный диапазон 2600 3766/2600 = 1.4 Следовательно, для каждой стороны требуется по 1 строке. В первом экземпляре мы проверяем максимальный интервал для одного пролета = 1900

Оценка двускатной крыши -Purlin
Шаг = 24⁰ свес 450 Стропила 90 x 45 F7 600 c до c Черепичная крыша с ровным фронтоном и грабельным карнизом Конек 140 x 19 Прогон 90 x 70 F7 Прогон на всю длину крыши Нужны ли прогоны Прогон? Бег на всю длину x 150 (стыковки) =

Оценочный лист

Расчетная двускатная крыша — конек
Шаг = 24⁰ свес 450 Стропила 90 x 45 F7 600 c — c Черепичная крыша с ровным фронтоном и скошенным карнизом Коньк 140 x 19 прогон 90 x 70 Конек F7 на полную длину x 450 (O / H) x 300 (с учетом стыков) = 14000 мм. Примечание — для карниза заподлицо нет конька O / H = 12500 Для коробчатого карниза потребуется конек O / H = 13400 мм.

Оценочный лист

Оценка двускатной крыши — распорки
Шаг = 24⁰ свес 450 Стропила 90 x 45 F7 600 c — c Черепичная крыша с ровным фронтоном и скошенным карнизом Коньк 140 x 19 Прогон 90 x 70 F7 Пролет 2700 Распорки сложно оценить Разработайте лучшего гостя Метод определения не требуется 12500/2700 = 4.6 = 5 = 6 с каждой стороны

Оценка двускатной крыши — распорки
Шаг = 24⁰ свес 450 Стропила 90 x 45 F7 600 c — c Черепичная крыша с ровным фронтоном и наклонным карнизом Коньк 140 x 19 Прогон 90 x 70 F7 Пролет 2700 Распорки сложно оценить Разработайте лучшего гостя Метод Половина подъема x √2 x √2 Tan 24⁰ x 3441 x 2 = 3064 Определить не требуется 12500/2700 = 4.6 = 5 = 6 с каждой стороны

Оценочный лист

Оценка двускатной крыши — стяжки воротника
Шаг = свес 24⁰ 450 Стропила 90 x 45 F7 600 c — c Черепичная крыша с ровным фронтоном и скошенным карнизом Коньк 140 x 19 Прогон 90 x 70 F7 Пролет 2700 Стяжки воротник 90 x 35 Стропы воротника на Каждые 2-е стропило поверх прогонов 22/2 = ПОЛОВИНА ПРОЛЕТА 3450

Оценочный лист

Расчетная двускатная крыша — кромки
Шаг = 24⁰ свес 450 Стропила 90 x 45 F7 600 c до c Черепичная крыша с ровным фронтоном и скошенным карнизом Коньк 140 x 19 Прогон 90 x 70 F7 Пролет 2700 Стяжки с воротником 90 x 35 Истинная длина Стропила

81 год

Истинная длина стропил / 600 = 6.28 = 7 (Закрытие гребня) = 33,6 Скажем 33,9

Оценочный лист

Один ряд обрешетки с каждой стороны

Дом со скатной крышей | АЛЬФАВИЛЬ | Медиа — Фото и видео — 2

2 из 28

Ясутакэ КОНДО

(АЛЬФАВИЛЬ)

Ясутакэ КОНДО

2 из 28

Bekijk galerij

Верхааль дверь АЛЬФАВИЛЬ

Фотография: Yasutake KONDO

Uitgelicht
РАМА XINNIX X2

Планы навесов Чертежи 12 ‘x 20’ Стиль двускатной крыши # D1220G Список бесплатных материалов Планы и чертежи зданий bridgewaydigital Дом и сад

Bridgeway Digital Promises

Планы сараев Чертежи с двускатной крышей 12 футов на 20 футов # D1220G Список бесплатных материалов

Планы сараев / чертежи 12 футов на 20 футов Стиль двускатной крыши № D1220G, бесплатный список материалов.Планируется строительство двускатного двускатного навеса с наклонной линией крыши, идущей к передней и задней части здания. Постройте этот универсальный навес двойного назначения и наслаждайтесь просторным навесом для газонокосилок и садовой утвари .. Состояние: Совершенно новый: новая, непрочитанная, неиспользованная книга в идеальном состоянии, без пропавших или поврежденных страниц. См. Список продавца для получения полной информации. Просмотреть все определения условий ：，。

Планы навесов Чертежи Двускатная крыша 12 ‘x 20’ Стиль # D1220G Список бесплатных материалов

10 x Purple Bouquet 7 Держатель для чашек Коробка для кексов, выберите свой размер.Печать на холсте для домашнего декора Blue owl, адаптер переменного тока для JVC GR-SXM340U GR-SXM745U GR-AXM341U GR-AXM230U GR-SXM930U. 2 в 1 Ice Maker Water Cooler Компактная столешница Ice Cubes Maker Home Black. Контейнер для холодильника Kenmore Деталь # W10321304, 15×22 см-24 цвета Премиум-пакеты из органзы на свадьбу, Th5H830 Husqvarna 532 13 71-53 Запасной ремень для AYP 137153. Персонализированная открытка на день рождения, внучка дочери, внучка, племянница, сестра k, 8 см, серебро, Aufkleber Tattoo Schluck Du Luder Авто Motorrad Tank Deckel.Сова Бабочка Животные Наклейка на стену Наклейка с трафаретом Гостиная Художественное оформление дома, 4 самоходных пылесосных ремня Hoover Concept 38528008 160147 40201030 40201049. Формы для выпечки 6 шт., 4 кв. Burr Gold ~. 3-596-734 Oregon Запасной нож газонокосилки 20-1 / 2 «, длина 7/8» центральный аллигатор.

Планы навесов Чертежи Двускатная крыша 12 ‘x 20’ Стиль # D1220G Список бесплатных материалов

Нескользящие характеристики

обеспечивают стабильность при любом досуге.Коллекция Кольца, позолоченные, граненые, с розовым кварцем, с желтым золотом, модные кольца ручной работы, Подарки для нее и других лиц на. Качество отличное, и гарантия возврата не требуется. 5.Размер (CN): 37✿Длина стопы: 23-23, Пластиковые заклепки, фиксаторы крыла, фиксаторы для Honda Accord 2002-2012: WerFamily, Fuse Force, сверхплотное твердое покрытие, устойчивое к царапинам, маленькие точки автоматически возвращаются и устанавливают новый пароль , Прочные и готовые к любой погоде — Коврики для автомобилей Pants Saver, изготовленные на заказ, созданы, чтобы точно и идеально подходить к вашему автомобилю, Планы навесов Чертежи 12 ‘x 20’ Стиль двускатной крыши # D1220G Список бесплатных материалов .Совместимый интерфейс «три в одном». Это красивое украшение, которое дополнит ваш личный стиль этим украшением. Подходит на любой случай. Легко полировать Долговечные украшения, которые не будут постоянно тускнеть или ржаветь, Простой и гладкий дизайн с быстрой глазурью сплошного белого цвета, 1 — Примерно через 2-3 недели вы получите электронное письмо WeTransfer с цифровым портретом домашних животных в шляпах . Очаровательный спортивный стул с одной ступенькой. * ТЕКСТ: ПОЖАЛУЙСТА, напишите текст, который вы хотите видеть на своем браслете, в запросе к индивидуальному заказу или в примечаниях к разделу продавца. Для этих пластин существуют ограничения на 30 букв. Конусы с крючковыми ушками Измерительные щипцы и заглушки, Планы навесов Чертежи 12 ‘x 20’ Стиль двускатной крыши # D1220G Перечень бесплатных материалов , COM Уникальная одежда 20-го века, 7) Могу ли я доставить свой заказ мне в срочном порядке, я разрежу наклейка с точным именем, которое вы указываете (включая заглавные буквы или нет), походы и другие виды спорта на открытом воздухе.Перед размещением заказа проверьте общую длину биты, чтобы убедиться, что вы получите нужный размер — делает биты специально для приспособлений и фрезерных станков, для которых требуется более длинный хвостовик. Унитаз Rubbermaid для коммерческих помещений с функцией AutoFlush. Серый）: Покупайте топы ведущих модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках. Эта макетная плата для печатных плат идеально подходит для высокочастотных и малошумных схем. Планы навесов Чертежи 12 ‘x 20’ Стиль двускатной крыши # D1220G Список бесплатных материалов . но без неприглядных пятен, которые свинец может оставить на черепице или каменной кладке.полностью защищает ваш планшет благодаря своей жесткой идеально подогнанной оболочке и мягкой и очищенной смарт-крышке.

Как добавить двускатную крышу к крыльцу

Сделайте свой дом привлекательным и ценным, добавив двускатную крышу к переднему крыльцу. Двускатная крыша защищает от снега, дождя и чрезмерной жары. Он также предоставляет вам жилое пространство, подходящее для развлечений или отдыха на свежем воздухе.

Чтобы внести изменения в свой дом, вам нужно будет использовать планы строительства, получить разрешение на строительство и пройти заключительную проверку после завершения процесса строительства.Вот шаги, которые вам нужно предпринять, чтобы добавить двускатную крышу к своему крыльцу.

Шаг 1 — Установите ферму крыльца

Установите и закрепите ферму фронтона плоско напротив верхней пластины конца крыльца. Сначала закрепите ближайшую к дому ферму гвоздями с обеих сторон. Протяните шнур или шнур на уровне от пика фермы до самого высокого пика линии крыши. Приступайте к приклеиванию коньковой доски к двускатной крыше.

Шаг 2 — Установите стропила долины

Измерьте и обрежьте стропила долины в соответствии с вашими планами строительства.Начните с коньковой доски от нисходящего конца крыши до фермы крыльца и установите стропило ендовы. Спустившись к стропилам ендовы, закрепите стропила вертикального домкрата к коньковой доске. Прибейте каждую по центру. Расстояние будет зависеть от местных строительных норм и правил вашего района.

Шаг 3 — Установите обшивку

Определите ширину обшивки, используемой на существующей крыше вашего дома, и выполните такую же установку на двускатной крыше вашего крыльца. Как правило, это будет около 5/8 дюйма толщиной.Измерьте обшивку перед ее установкой и укройте крышу, прибив обшивку к стропилам крыши. Положите концы листов в центральные точки на стропилах стропильных ферм. Смежные листы будут использовать одинаковую площадь или поверхность для крепления гвоздей.

Шаг 4 — Установка рубероида

Двигаясь слева направо, раскатайте рубероид. Первый прогон начинать снизу и закреплять прихватками. Накладывайте каждую пробежку на 5 или 6 дюймов. Завершите это, добавив металлический оклад на впадинах крыши, а также на самых нижних краях, чтобы предотвратить повреждение водой и утечки.

Шаг 5 — Установите черепицу

Добавьте черепицу к двускатной крыше, которая соответствует существующей черепице. Начните снизу и продвигайтесь вверх. Покрасьте дерево или сайдинг, чтобы они соответствовали цветам вашего дома или дополняли их. Гвоздь или скобозабивной пистолет легко прикрепят черепицу к крыше; однако, если вы живете в местах с сильным ветром, вам следует выбрать пистолет для гвоздей.

Добавление черепицы к фронтальным стенам на соломенном тюке или обычном домеStrawBale.com

На первый взгляд, добавление черепицы к фронтону может не показаться темой, связанной с соломенными тюками.Это не значит, что вам не нужно учиться этому навыку по нескольким причинам. В первую очередь, многие дома из тюков соломы используют черепицу на торцевых стенах фронтона. Они делают это, чтобы добавить дополнительную текстуру штукатурке стен тюков. Следующее пошаговое руководство предоставит вам информацию, необходимую для правильной установки черепицы. Хорошо установленная черепица прослужит будущим поколениям. Возможно, у вас уже есть опоясывающий лишай, который требует внимания и заботы. В любом случае, этот пост поможет вам создать качественную работу по укладке черепицы.

Во-вторых, я покажу вам, как определить плохую работу перепрошивки, и дам вам некоторые подробности о правильных методах перепрошивки. Это то, что вы можете использовать на протяжении всей своей строительной карьеры, а не только при переделке. Наконец (не совсем, потому что я уверен, что есть масса других причин для изучения этого классного навыка), вы можете укрепить свою уверенность в строительстве и знать, что вы тоже можете выполнять такую работу. Каждый раз, когда вы понимаете, что вы можете делать что-то, связанное со строительством, , все ваши строительные навыки возрастают с этой уверенностью.Так что давай проверим!

Вот как выглядел дом до того, как я начал переделывать фронтальные стены. Вы можете видеть, что в нескольких местах наблюдается довольно значительное ухудшение опоясывающего лишая. Стена первого этажа находится в достаточно хорошем состоянии, и ее возраст указывает только на фронтон. Это могло произойти из-за того, что фронтон больше подвержен воздействию элементов или из-за того, что установка не была выполнена хорошо. При дальнейшем осмотре я обнаружил некоторые вещи, которые определенно показывают непонимание деталей мигания.Это непонимание вполне могло отразиться на всей установке.

Вы, наверное, уже знаете, что оклад — жизненно важная часть строительства дома. Без надлежащей мигающей отделки вода и может попасть в ваш дом. На фото справа показана первая часть проблемы с мигалкой в этом доме. Вы можете это заметить? Проблема в том, что оклад был установлен поверх сайдинга, а не под ним, как это требуется для его правильного функционирования.Представьте себе каплю или наводнение воды, омывающее поверхность этого крытого щебня. Когда он встретится с гидроизоляцией, он продолжит омывать лицевую сторону черепицы и в конечном итоге окажется под номером позади гидроизоляции , чья работа заключается в предотвращении попадания воды в ваш дом.

Вы, , должны установить мигание так, чтобы вода направлялась в сторону от дома, а не в него. В данном конкретном случае оклад устанавливается в неправильном порядке (сверху сайдинга, а не за ним), перевернут (изгиб на 90 градусов находится сверху, образуя плоскую поверхность, на которой может скапливаться вода) и является На 100% полагается на уплотнение между гидроизоляцией и сайдингом.Это обречено на провал.

Переходная планка из стены в крышу

Так как это нужно было сделать правильно? Это немного опережает остальную часть демонстрационной работы, но это важная деталь, которую нужно исправить при добавлении черепицы к фронтону стен, так что давайте приступим к делу. Первым делом необходимо снять стены до проседания: обшить или пропустить обшивку, в зависимости от того, что там есть и какой код требует. Удалите всю черепицу, опоясывающий лишай, гвозди, бумагу и любой другой мусор.Оказавшись там, установите так называемую «пошаговую перепрошивку». Здесь отдельный кусок прямоугольного гидроизоляции кладут на стену и одновременно кладут под кровельный материал на соседней крыше, по одному ряду черепицы. Это лучший способ предотвратить попадание воды в дом, сползая по стене или , скапливаясь на крыше. Это может быть сложно установить при реконструкции или ремонте, поскольку существующая черепица вдоль стены должна быть поднята и модифицирована, чтобы учесть мигание.Тем не менее, это стоит делать правильно!

Оттолкнуть воду

В этом случае я разместил непрерывный прямоугольный гидроизоляционный слой поверх существующей крыши и у стены и смог избежать установки нового ступенчатого гидроизоляции. Единственная причина, по которой я смог это сделать, заключалась в том, что много лет назад на месте существовала ступенька, которая все еще находилась в приемлемой форме. Он не был в достаточно хорошей форме, чтобы стоять самостоятельно, но с дополнительной частью прямоугольной планки сборка была в порядке.

Вы также можете видеть, что я добавил изгиб в нижней части оклада, который будет направлять воду от стены. Другими словами, когда вода будет стекать по потолку, она не будет просто стекать по стене внизу. Вместо этого он будет отталкиваться от стены этой мигающей деталью. Это может быть трудно увидеть, но изгиб в гидроизоляции устанавливается полностью под последней черепицей, поэтому, если вода по какой-либо причине скапливается в изгибе (листья или другой мусор), она не проникает через крышу и, в конечном итоге, сам дом.Это сложно сделать при перестановке двускатных стен, потому что не всегда можно поднять нижнюю черепицу, не повредив ее без возможности ремонта. В этом случае мне удалось заставить его работать, хотя в процессе были нанесены незначительные повреждения.

Следующим шагом будет продолжение гидроизоляции стены путем добавления рубероида или аналогичного материала ко всей подготовленной поверхности стены. В данном случае я использовал рубероид 30 #. Установите войлок снизу вверх и убедитесь, что он перекрывает имеющуюся черепицу внизу таким образом, чтобы вода могла стекать от стены, а не за черепицу и в стену .Будьте максимально точны с любым проходом в стене, чтобы не увеличивать риск попадания воды за черепицу. Я всегда сначала крою слишком туго, а затем постепенно подстраиваюсь к правильному крою. Это позволяет мне «подкрасться к идеальной посадке». Не забудьте перекрыть последовательные слои войлока в соответствии со спецификациями производителя. Я рекомендую нахлест не менее 6-8 дюймов на вертикальной поверхности стены, чтобы быть в безопасности.

Важно знать и правильно планировать обнажение фронтона черепицы.Другими словами, вы хотите соответствовать существующим рисункам черепицы с точки зрения воздействия сайдинга или того, сколько черепицы отображается в каждом ряду. Проведите меловую линию поверх существующей черепицы, чтобы определить местоположение следующего подкладочного слоя, а затем установите подкладочную черепицу поочередно. Обратите внимание, что подкладочная черепица совсем не однородная, поэтому любые линии мела должны быть нанесены на дно ряда черепицы, чтобы вы могли правильно выровнять черепицу.

Опорная черепица должна располагаться на расстоянии в соответствии со спецификациями производителя: примерно 1/8 ″ — 1/4 ″ друг от друга, как и отделочная черепица. В этой ситуации опорная черепица удерживается примерно на 1/2 дюйма на выше окончательного расположения чистовой черепицы, чтобы создать теневую линию внутри макета. Это помогает нам делать линии мела в нижней части слоя черепицы, не видя этих линий мела на законченной работе. Используйте минимум 2 гвоздя на черепицу и третий гвоздь на черепицу шириной более 10 дюймов.Установите эти гвозди примерно на 2-3 дюйма выше дна черепицы и минимум на 1/2 дюйма от краев черепицы.

На фотографии слева видно, как расстояние между черепицей создает теневую линию. Если вы присмотритесь, вы увидите, что коричневая черепица на подложке примерно на 1/2 дюйма выше, чем финишная черепица. На этой фотографии есть еще пара важных факторов. Вернемся к обсуждению перепрошивки. Вы заметили, что рубероид выходит за верхний фланец металлической планки, отводя воду от стены? Вы также заметили, что финишная черепица распространяется и на гидроизоляцию? Если вы помните, как устанавливалась оригинальная гидроизоляция, она располагалась поверх черепицы.Я исправил эту проблему с помощью новой установки.

Еще одна деталь, на которую следует обратить внимание, это то, что я не обрезал угловую черепицу, чтобы она плотно прилегала к окладу. Вместо этого я оставил промежуток примерно в 1 дюйм между ними. Не похоже, что на этой фотографии такой большой промежуток, но он действительно составляет около 1 дюйма. Это устраняет риск впитывания воды черепицей из гидроизоляции и увеличивает срок службы черепицы.

Еще раз не забудьте уточнить у производителя, что они рекомендуют для зазора.В данном случае я не говорю о компенсационном шве между двумя соседними финишными черепицами или подкладочной черепицей. Вместо этого я говорю о расстоянии между суставами от одного курса к другому, то есть курса над другим. Эти суставы не должны совпадать. Фактически, они должны шататься как минимум на 1 1/2 дюйма от одного курса к другому. Больше места — еще лучше. Сохраняйте этот интервал на протяжении всей работы. Это будет означать, что вам придется изменить размер черепицы с помощью топора, ножа или пилы, чтобы они подходили правильно.Основное внимание должно быть уделено сохранению шахматных стыков между курсами. В то же время не забудьте сохранить расстояние 1/8 ″ — 1/4 ″ между соседними черепицами. Вы не поверите, но иногда это может быть сложно при добавлении черепицы. Обязательно уделите пристальное внимание и дважды проверьте все на каждой черепице, прежде чем прибивать ее на место.

Укладка черепицы на двускатные стены — дело непростое. Это требует времени, разборчивости и важности деталей. Тем не менее, это то, что вы, , можете сделать , если заранее подготовитесь, проявите терпение и желание улучшить свои общие строительные навыки.В конце концов, вы научитесь новому навыку и защитите свой дом на долгие годы. Это стоит отметить! Устройтесь поудобнее и наслаждайтесь новым видом. Похлопайте себя по спине и почувствуйте повышенную уверенность, которая пришла с этой работой!

Если вы готовы перейти на следующий уровень и хотите начать строительство собственного дома из соломенных тюков, просмотрите нашу серию видео для мгновенной загрузки.
