Двускатная стропильная крыша: Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками

Стропильная система двускатной крыши — ВикиСтрой

В предыдущей статье мы рассказали о преимуществах и недостатках различных видов крыш. Двускатная крыша — самая простая и надёжная конструкция для жилого дома. К тому же она подразумевает наличие чердака, что так полезно в загородном хозяйстве.

Двускатная стропильная система имеет несколько базовых разновидностей, на основе которых мастера создают индивидуальные конструкции. Мы рассмотрим их в порядке усложнения.

Для пролёта между несущими стенами до 6 метров

Этот вариант самый простой, при этом он несёт самую малую нагрузку. В нём применяются висячие стропила с основной или подстропильной затяжкой. При такой конструкции стропильная система представляет собой только стропила, соединённые на пересечении в коньке.

Подстропильная балка или затяжка — элемент стропильной системы, который соединяет горизонтальной тягой стропильные ноги противоположных скатов.

Стропильная нога или стропила — основной несущий элемент поддерживающей конструкции крыши. Из ряда стропил формируется скат крыши.

Висячие стропила — способ установки стропил, при котором отсутствуют дополнительные горизонтальные крепления (тяги).

Мауэрлат (деревянная обвязка верха стен) — основа стропильной системы. На каменные стены устанавливается в обязательном порядке.

По расположению затяжек такая кровля бывает двух видов.

С основной затяжкой

Затяжка проходит по верхам стен и опирается на них. Именно в этом случае чаще всего роль затяжки выполняет балка перекрытия. Высота от перекрытия до конька — от 1,4 до 2,5 м. Такой вариант оптимален, если планируется использовать чердачное пространство для временного хранения или просушки чего-либо.

Преимущества:

Недостаток: сравнительно малый объём помещения.

С подстропильной затяжкой

Затяжка проходит на уровне ⅓ высоты от опоры стропил до конька. В этом случае нет привязки к перекрытию, и опорные стены стропил могут быть подняты на необходимую высоту. Это позволяет создавать полноценные помещения с высотой стен ½ этажа.

Преимущества:

Недостатки:

Для пролёта между несущими стенами от 6 до 9 метров

Комбинированная затяжка

При увеличении пролёта количество поддерживающих и стягивающих элементов увеличивается. Это нужно для эффективного распределения нагрузки и передачи её на стены. Висячие стропила на пролёте более 4 метров* можно устроить только одним способом — двойной (комбинированной) затяжкой. При этом длина пролёта* не должна превышать 4,5 м.

* — в данном случае под пролётом понимается длина проекции (тени) одной стропильной ноги в проектном положении.

При устройстве двойной затяжки подстропильную затяжку называют ригелем.

1 — затяжка; 2 — ригель; 3 — стропильная нога; 4 — мауэрлат

Вертикальные опоры

Зачастую приходится сращивать стропила в длину, т. к. 6 метров бывает недостаточно. В этом случае устраивают дополнительные промежуточные опоры. Они могут располагаться в разных областях относительно стропильной ноги. При этом стропила называются уже не висячими, а наслонными.

Наслонные стропила — стропильные ноги, имеющие одну или более опор. Исключение — мансардная двускатная стропильная система с двумя рядами опор, расположенными не по центру.

Бабка или центральная опора — вертикальная стойка, расположенная в месте пересечения стропил.

Прогон — сплошная доска или брус, соединяющий ряд стропил или балок.

Коньковый прогон — соединяет верха центральных стоек (бабок).

1 — затяжка; 2 — бабка; 3 — прогон; 4 — коньковый прогон

Помимо центрального ряда стоек конструкция стропильной системы может предусматривать дополнительные вертикальные опоры — в середине пролёта одной стропильной ноги. По сравнению с подкосными способами укрепления такой способ удобен тем, что не перегораживает проходы. При достаточной высоте чердака можно использовать его в качестве кладовой.

Мансардная стропильная система — частный случай двускатной кровли с вертикальными опорами. Она не имеет центрального ряда стоек, только стойки на ½ проекции стропильной ноги. В ней обязательно присутствует ригель (подстропильная затяжка). Ряд ригелей формирует потолок мансардного этажа.

Для пролётов между несущими стенами от 9 до 14 метров

При таких больших пролётах длина проекции стропил будет от 4,5 до 7 метров и в большинстве случаев не избежать сращивания стропил по длине. Это в свою очередь потребует усиления в месте соединения стропил и применения подкосов.

Подкос — упор, расположенный в проектном положении под углом.

Подкосы могут устанавливаться в разных местах стропил, но не ближе ¼ их длины к концу. Существует множество вариантов их установки. Самый простой способ — установка на лежень.

Лежень — сплошная доска или брус, установленный на несущие балки перпендикулярно им. Служит для распределения нагрузки от подкосов и стоек на балки.

1 — балка; 2 — подкос; 3 — лежень; 4 — бабка

В основном опора подкоса располагается в месте опоры бабки, особенно если они находятся на промежуточной несущей стене. В другом случае центральной опоры может не быть — только подкосы, но они должны быть закреплены к стропильной ноге ближе к середине пролёта.

Частный случай комбинированной двускатной стропильной системы — мансардный этаж с шириной пролёта помещения более 4,5 метров. В этом случае устраивается П-образная рама — прогоны из бруса 100х100, ряд вертикальных стоек по лежням на ½ или ⅔ длины проекции стропил и горизонтальная затяжка (ригель). Оставшееся пространство заполняется (раскрепляется) подкосами. Такой вид стропильной системы применяется на зданиях значительной площади.

Двускатные стропильные фермы с подкосами имеют два существенных преимущества:

• высокая несущая способность и пространственная жёсткость;
• возможность создавать прочные пологие скаты большой протяжённости.

При этом пологость скатов обусловлена малой высотой конька над перекрытием, т. е. чердак в большинстве случаев не используется.

Выбирая двускатную кровлю, помните, что помимо относительной простоты устройства и монтажа необходимо правильно организовать распределение нагрузки. Это особенно важно в районах с существенными снеговыми и ветровыми нагрузками. Весенний снег в 2,5–3 раза тяжелее зимнего, поэтому дополнительные опоры и распорки в стропильной системе не будут лишними.

рмнт.ру

Как сделать монтаж стропильной системы и стропил для двускатной крыши своего дома

Строительство жилых домов сегодня разнообразно. Дизайнеры создают новые, оригинальные проекты домов. Некоторые строения имеют фантастический вид. В архитектуре создано много проектов крыш. Одни предпочитают прозрачное покрытие, другие делают кровли классического типа, а третьи устраивают в ней мансарду, смотровую площадку или что-то в этом роде. В общем, каждый фантазирует как может. Самым распространённым и простым вариантом считается стропильная система двускатной крыши. Не все знают, какую роль играют стропила двускатной крыши в общей конструкции. Поговорим об этом подробнее в нашей статье.

• Что из себя представляет двускатная крыша?
• Достоинства двускатных кровель
• Какими бывают стропильные двускатные крыши
• Типы стропил
• Для чего нужен мауэрлат
• Последовательность монтажа стропильной системы
  • Как правильно произвести расчёт силовых нагрузок на крышу

Что из себя представляет двускатная крыша?

Именно этот тип кровли считается самым популярным в строительстве. Такая конструкция позволяет расширить чердачное пространство, она не требует утепления. Конструкция стропильной системы двускатной крыши легко монтируется, в отличие от крыш другого типа. При её монтаже потребуется меньше материала, поэтому она поможет сэкономить средства хозяина. Некоторые люди думают, что стропила двускатной кровли с мансардой сделать очень сложно, но это не так. Такая работа потребует от работника дополнительных знаний и навыков.

Кровля двускатного типа представляет собой систему, которая состоит из двух плоскостей прямоугольного типа. Они соединяются между собой вверху, образуя конус. Нижние части двускатной крыши прилегают к стенам дома. Торцевые части кровли остаются открытыми, их заделывают строительными материалами. С одной стороны крыши делают небольшую дверцу, которая ведёт на чердак. Многие владельцы частных домов стараются максимально использовать пространство дома, поэтому они устраивают на чердаке мансарду. Эта комната может использоваться для отдыха в летнее время. Монтаж стропильной системы двускатной крыши, при дополнительном утеплении конструкции, позволяет использовать её в качестве жилой комнаты.

Достоинства двускатных кровель

Главными элементами крыши такого типа считаются мауэрлат, стропильные ноги из дерева. Для прочности стропила двускатной кровли укрепляют подкосами, стойками, упорами и ригелями, устанавливают обрешетку. Модель двускатной кровли включает в себя монтаж утеплителя, стропило, прокладку пароизоляционных материалов, гидроизоляционной системы. Благодаря своей универсальной структуре крыша такого типа имеет много преимуществ:

1. довольно простая конструкция;
2. почти нет протечек;
3. кровля имеет цельный вид;
4. она экономична, требует минимум материалов для монтажа;
5. просторное чердачное пространство;
6. возможность создания мансарды;
7. её легко ремонтировать;
8. она прочная и надёжная;
9. имеет долгий срок эксплуатации.

Для того чтобы стропильная кровля служила защитой дому в любую непогоду, нужно грамотно сконструировать её стропильной каркас. Хоть внешне это покажется легко, но на деле оказывается не так уж и просто. Новичкам, которые решили изготовить стропила двускатной крыши самостоятельно, следует знать, что в случае неточности в работе или ошибок, крыша может протекать, а переделать её будет уже невозможно.

Среди множества проектов разнообразных типов крыш одной из популярных на сегодня является стропильная система двускатной крыши. Эта конструкция достаточно простая, она устойчива, может использоваться в различных климатических зонах. Её универсальность, простота и строгий вид, устойчивость стропил, становится решающим фактом для многих домовладельцев. Крыша такого типа имеет хорошую стропильную систему. Как её правильно установить, какие у неё достоинства и недостатки вы узнаете, прочитав нашу статью.

Какими бывают стропильные двускатные крыши

Крыша такого типа представляет простую конструкцию, состоящую из двух плоскостей, которые соединены друг с другом и образуют треугольник. Прямоугольные панели крепятся на стропильной системе, они монтируются под нужным углом. За счет покатости и сильного наклона панелей крыши происходит быстрый отвод природных осадков, а это может быть снег, дождевые потоки, град и другие аномальные явления.

Двускатные крыши могут иметь более сложную конструкцию. Угол наклона панелей стропильной системы может быть изменён. Это придаст строению более оригинальный вид. В такой конструкции конёк крыши проходит не посередине, а смещён в сторону. Выглядит такая стропильная двускатная крыша более оригинально. Хоть эта конструкция придаёт дому респектабельный вид, она имеет один недостаток: уменьшается площадь чердака за счёт конструкции стропил.

Двускатная стропильная крыша используется тогда, когда владелец намерен использовать чердак как дополнительную комнату для проживания. В крыше такого типа большой объем чердачного пространства позволяет быстро и легко смонтировать мансарду. Её можно использовать в тёплое время года, а при дополнительном утеплении жить там можно и зимой. Двускатная стропильная крыша поможет расширить пространство дома, увеличит его площадь. Кровля такого типа имеет вид равнобедренного треугольника. Перед монтажом стропильной системы следует произвести замер угла наклона панелей. Он определяется типом архитектурной конструкции, учитываются климатические условия региона, где и будет монтироваться двускатная крыша.

Крыши стропильные с двумя скатами, которые имеют крутой угол наклона, лучше монтировать в регионах, где происходит регулярное выпадение осадков из атмосферы. В тех областях, где постоянно дуют сильные ветра, разумнее устанавливать двускатные стропильные крыши пологого типа, а это нужно для того, чтобы ослабить действие потоков ветра на каркас кровли. В таких регионах угол наклона стропил делают в радиусе от 5,5 до 92°.

В регионах с умеренным климатом используется стропильная система с углом наклона стропил от 35-и до 45-и градусов. Такой вид наклона самый популярный, он более экономичный, позволяет применять минимум досок, брусков и других материалов. Он помогает снижать и распределять нагрузки на всю конструкцию здания. Стропила двускатной крыши, где угол наклона равен 45-и градусам, позволяют расширить чердачное пространство, которое может использоваться не только для хранения ненужных вещей, но и как помещение для отдыха.

Если нужно приспособить чердак для жилья, то лучше всего установить двускатную конструкцию ломанного типа. В этом варианте верхушка кровли будет более пологой, а его нижняя часть будет более крутой. Площадь такой стропильной крыши увеличится, на чердаке появится больше места для обустройства дополнительной спальни. Ломанная стропильная система имеет более сложную конструкцию, которая потребует дополнительного количества строительных материалов.

Типы стропил

Каркас двускатной кровли разрешает использовать различные типы оснований для опоры стропил. Существует три типа стропил:

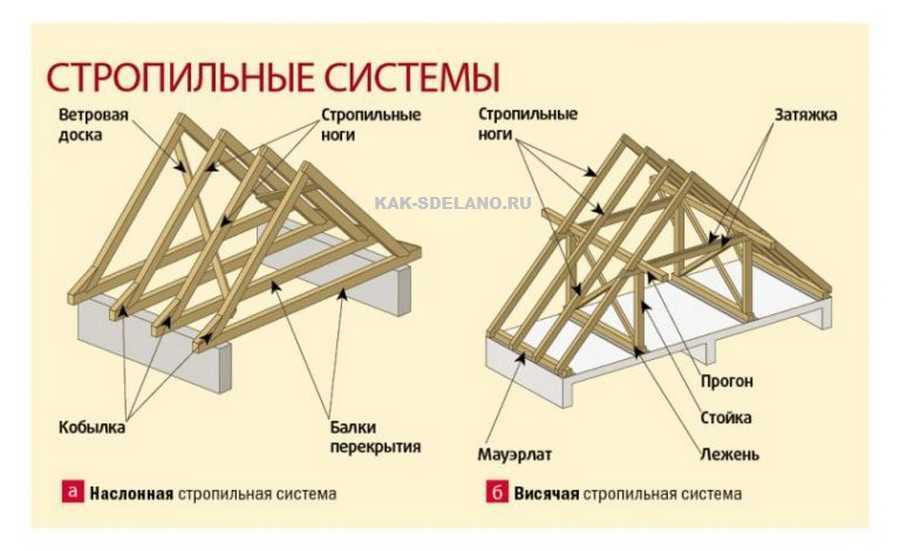

1. висячего типа;
2. наклонного вида;
3. гибридные стропила.

При монтаже крыши используется один из этих вариантов. В конструкции гибридного типа совмещены оба варианта установки стропил. Элементы висячего типа применяют при монтаже двускатной крыши, где более шести метров длина между опорами стропил. Элементы наклонного типа монтируются в сооружениях, где установлена средняя стена в качестве несущей, или используются внутренние опоры столбчатого типа.

Основными составляющими при строительстве крыши являются мауэрлат и стропильная конструкция. Она включает в себя такие компоненты:

1. стропильные ноги;
2. стойки деревянные
3. подкосы наклонного вида;
4. строительные ригели;
5. деревянные распорки;
6. конёк.

Эти компоненты нужны для монтирования крыши, они объединяются в одну целую конструкцию, которая служит основой стропильной системы для двускатной крыши. Для работы используется не только дерево, но и материал из железа, железобетонные конструкции.

Для чего нужен мауэрлат

Это слово хорошо известно профессиональным строителям. Мауэрлат представляет собой брус из дерева, диаметр которого от 100 до 200 миллиметра. Этот элемент служит опорой для стропильной ноги, его подкладывают под каркас всей конструкции. Назначение мауэрлата состоит в том, чтобы равномерно распределять силовые нагрузки на стены строения. Перед монтажом стропильной системы двускатной крыши их укрепляем, делаем это анкерными болтами. Крепления производятся на продольных стенах дома.

Итак, вы прикрепили брус к стенам дома, теперь выбираем наиболее оптимальный размер стропильных ног. Его сечение будет соответствовать выбранному расстоянию между ногами. Чтобы не ошибиться, лучше использовать таблицу. Она позволит правильно рассчитать сечение стропильных ног, которое будет зависеть от длины конструкции. Иногда при строительстве стропильной системы длина материалов оказывается недостаточной, тогда его наращивают путём соединения, используя для этого необходимые крепежные элементы.

Последовательность монтажа стропильной системы

Сначала нужно начертить чертёж будущей кровли, затем создаём его макет. Нужно взять две доски, соединить их в верхушке, наживив гвоздями. У вас получится своеобразное изделие, напоминающее ножницы. Деревянные доски размещают на опорах, в местах расположения стропильных ног. У вас получился угол ската будущей крыши. Бруски нужно укрепить гвоздями. Чтобы конструкция лучше зафиксировалась, можно использовать поперечную доску, которую используем в качестве перекладины.

Как правильно произвести расчёт силовых нагрузок на крышу

Только грамотные и точные измерения станут фундаментом прочности, долговечности и надежности строения. При строительстве крыши сложной конструкции её измерения и расчеты должен делать профессиональный чертёжник. Кровля стропильная двускатного типа имеет более простую конструкцию, поэтому расчёты для небольших строений простого типа можно производить самостоятельно. Для этого нужно следовать инструкциям, использовать формулы для расчёта. Для безопасности лучше показать свои измерения специалисту, он проверит их, одобрит или исправит, если это нужно. Только правильные расчёты помогут вам сконструировать надежную и прочную кровлю.

В начале работы следует выбрать угол наклона для вашей крыши. Небольшой угол до 15-и градусов наиболее оптимален и подходит для большинства конструкций. Вначале нужно подобрать подходящий материал для кровли, а затем только заниматься расчётами стропильной системы для двускатной крыши Если угол наклона более 45-и градусов, то для такой кровли можно использовать любой кровельный материал.

Кровля является конечным элемент в постройке дома. Она выдерживает много нагрузок, а это действие ветров, других атмосферных осадков. Конструкция кровли позволяет равномерно распределять их. Сегодня в строительстве домов используют кровли односкатного типа, шатровые и конические, сделанные в виде пирамиды и буквы Т, но самыми экономичными считаются двускатные конструкции. Они быстро монтируются, экономичны, имеют простую конструкцию.

Варианты двухскатных крыш

Двускатная крыша — Myrooff.com

Двускатная крыша. Ваша крыша, возможно, является основным фундаментом вашего дома, и если вы когда-нибудь задумывались, почему так важно иметь высококачественную крышу, у нас есть несколько ответов, которыми мы можем поделиться.

Будь то проливной дождь, сильный ветер, сильный снегопад или град, крыша худшего качества — это компромисс для вашей безопасности и безопасности вашей семьи.

В зависимости от региональной погоды в вашем регионе жизненно важно, чтобы у вас была крыша, которая защитит вас от любых погодных условий, а также проблем с влажностью.

Помимо односкатных крыш, которые не требуют промежуточной опоры и включают в себя парные, воротниковые и монолитные крыши, двухскатные крыши выводят качество кровли на новый уровень.

ПЛАН КАРМАСА КРЫШИ

Пожалуйста, включите JavaScript

ПЛАН КАРМАСА КРЫШИ

И если вы когда-либо искали определение двускатной крыши, то это, по сути, более прочная разновидность крыши, чем одинарная. Но прежде чем мы углубимся в детали, давайте классифицируем, что такое высота тона, промежутки и подъемы.

При устройстве крыши необходимо учитывать множество факторов. Основное внимание уделяется пролету крыши, который представляет собой расстояние поперек крыши, измеренное до краев стеновых плит.

Затем следует обратить внимание на высоту крыши, обычно известную как подъем, поскольку вертикальная высота крыши должна измеряться от вершины до пересечения как прямая линия, проходящая через центр стропила.

Но самым важным является уклон крыши (угол или скат крыши), который может быть выражен дробью, отношением или градусами и делит подъем на пролет.

Другими словами, если крыша имеет пролет 4 метра и высоту 2 метра, шаг будет составлять 1/2 или половину шага. Поскольку это половина пролета, угол крыши будет 45 градусов.

Теперь, когда мы определили уклон и другие предварительные параметры кровли, давайте вернемся к определению двускатной крыши.

Итак, что такое двухскатная крыша в теории и на примере? И как обычно называют двухскатную крышу?

Скатные крыши отличаются тем, что они имеют сеть каркасов, поддерживающих их конструкцию и покрытие.

Говоря о скатных крышах, существует два основных типа деревянного каркаса: врезная крыша и стропильная крыша, которые обычно комбинируются, что приводит к очень сложным крышам.

Для перекрытия больших пролетов иногда приходится переносить вес крыши на прогон, соединяющий обе несущие стены. Это формирует классические двухскатные крыши.

Таким образом, двухскатная крыша представляет собой крышу, стропила которой требуют промежуточной опоры из-за длины между ними.

Опорой в этом случае обычно является балка, которая всегда закрепляется под ними, образуя точку посередине между настенной плитой и коньком соответственно. Элемент балки в двухскатных крышах также известен как прогон.

Говоря о двускатных крышах, только что упомянутый прогон встраивается в фронтонную стену для обеспечения дополнительной поддержки. Однако в двухскатных крышах он крепится к стропилам и стыкуется во всех углах крыши, как внутренних, так и внешних.

Традиционные крыши были построены с дополнительной опорой в виде стропильных ферм. Однако эта опора всегда зависит от размеров двухскатной крыши и ее типа.

Фермы могут быть разных форм и конструкций. В то время как некоторые из них предназначены для определенного типа крыши, другие изготавливаются для соответствия определенному пролету.

Фермы — это детали, без которых невозможно построить двухскатную крышу. Некоторые из конструкций каркаса стропильной крыши включают крышу с ножничными фермами, комнату на чердаке, фонарь и тройной хоу. Вы можете увидеть изображения ниже и получить более четкое представление об этих конструкциях.0003

В современной терминологии двухскатные крыши также известны как двойные крыши и состоят из легких стропильных ферм, называемых стропильными фермами. Терминология для крыши в целом — ферма двухскатной крыши или двухскатная крыша.

Фактически, двускатные крыши в настоящее время могут быть реализованы в рамках целого ряда конструкций и комбинаций двускатных крыш. В основном в зависимости от размера и формы плана первого этажа двускатные крыши соответственно применяются к плану здания.

Ниже мы представляем чертеж, на котором вы можете видеть строящийся дом с частично шатровой крышей с одним фронтоном и одним шатром.

Чтобы вы знали, полностью четырехскатная крыша не имеет фронтонов, а карнизы проходят по периметру крыши дома. Также они бывают коробчатого или закрытого типа.

Двускатная крыша также может быть стильной с точки зрения дизайна. Ниже приведен пример дома с крытым крыльцом для людей с левой стороны, что является основным результатом двускатной крыши.

Двухскатная крыша – традиционный и наиболее часто используемый тип кровли. Хотя в лучшем случае его можно описать как треугольник, состоящий в основном из двух поверхностей, соединенных коньком в верхней части, они дополнительно поддерживаются коньком, соединяющим несущие стены через верхнюю часть.

Треугольники в торце называются фронтонами, а их главное преимущество – установка окон таким образом, чтобы внутрь них поступал естественный свет.

Самое приятное в двухскатной крыше то, что на нее можно установить различные типы кровельного покрытия, даже с самого низкого выступа.

Хотя они классифицируются как симметричные и асимметричные решения, двухскатные крыши в основном симметричны с равными поверхностями и считаются идеальным треугольником.

У асимметричных, с другой стороны, коньки крыши обычно располагаются в стороне от центра, так как поверхности их крыш различаются по длине и площади покрытия.

Короче говоря, когда дело касается эстетики, дизайн, безусловно, интересен, но может негативно сказаться на использовании площади здания под самой крышей.

Несмотря на то, что они требуют много труда и навыков, двухскатные крыши все еще строятся, и они считаются отличным вариантом для многих домов.

Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.

Что такое двухскатная крыша?

Автор: Alan Net66|Опубликовано: 18 ноября 2021 г.|Категории: Без категорий|

Двухскатная крыша представляет собой тип крыши с двумя скатами. Первая ступенька более крутая, вторая более пологая. Это обеспечивает больший сток снега и дождя, чем односкатная крыша. Двухскатная крыша обеспечивает больше жилого пространства на чердаке, а также меньший вес конструкции под ним, поскольку на нижних уровнях меньше карнизов, чтобы выдержать его вес.

Преимущества двухскатной крыши

Плоская крыша, которая обычно используется для коммерческих построек, позволяет воде быстро стекать с участка. Это также увеличивает жилое пространство на чердаке, одновременно уменьшая нагрузку на нижнюю конструкцию, поскольку меньше карнизов, поддерживающих его вес.

Этот вид крыши популярен среди людей с ограниченным бюджетом или проживающих в районах с большим количеством дождя и снега. Такая крыша не дает воде скапливаться, что снижает риск протечек.

Типы двускатных крыш

С точки зрения дизайна и внешнего вида существует несколько типов двускатных крыш, которые можно использовать для вашего здания. Примеры включают двускатную крышу и шатровую крышу. Оба дизайна придают поразительный вид любой структуре; однако они также имеют некоторые явные различия с точки зрения функций и дизайна.

Основное отличие состоит в том, что четырехскатная крыша образует пирамиду, а двускатная крыша симметрична и имеет две наклонные плоскости. Основная функция обеих крыш — предотвратить скопление избыточной воды наверху, отводя ее от здания. Кроме того, каждый тип также предлагает свои преимущества и возможности дизайна.

На что следует обратить внимание перед установкой

Если вы хотите установить двухскатную крышу для своего дома, вам следует тщательно обдумать варианты.
