Электрика цвета проводов: обозначение фазы, нуля и земли в сетях 220, 380 В

какого цвета провод фазы, земли и нуля, советы электрика

Провода в электропроводке имеют цветную маркировку, что позволяет электрику достаточно быстро найти ноль, фазу и заземление. Если эти контакты между собой подсоединить неправильно, то может произойти короткое замыкание, а в некоторых случаях человека поражает электрический ток. Поэтому цветная маркировка проводов создает безопасные условия для электромонтажных работ, и кроме этого, значительно сокращает время поиска и подключения контактов. В настоящее время согласно правилам устройства электроустановок (ПУЭ) и необходимым евростандартам каждый провод обязан иметь свой определенный цвет.

Содержание

1. Для чего необходимы цветные провода
2. Как выглядит провод заземления и нуля
3. Как выглядит провод фаза
4. Как отличить ноль и «землю»
5. Как определить фазу
6. Заключение

Для чего необходимы цветные провода

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства. При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

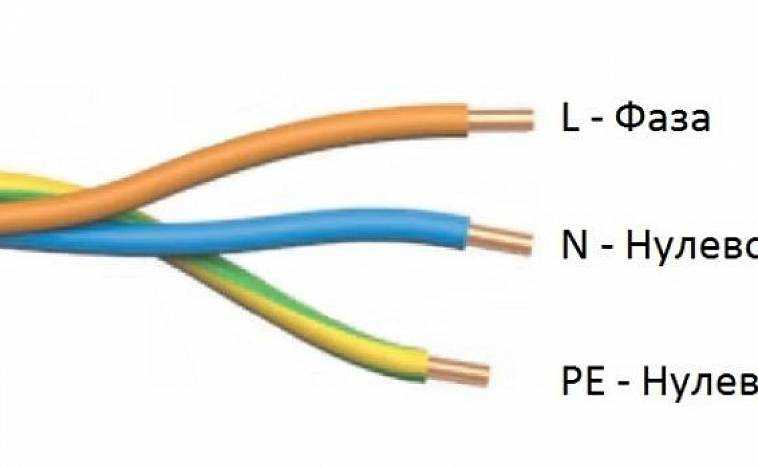

Как выглядит провод заземления и нуля

Согласно ПУЭ, провод заземления имеет следующие цвета:

• желто-зеленый;
• желтый;
• зеленый.

Следует знать, что производители также наносят на такой проводник полосы желто-зеленого цвета в продольном и поперечном направлении. На электрической схеме заземление обозначается латинскими литерами « PE ». Довольно часто заземление называют нулевой защитой, и нельзя ее путать с нулем рабочим.

В однофазной и трехфазной электросети провод ноль обычно обозначается синим или сине-белым цветом. На электрической схеме ноль обозначается латинской литерой « N ». Ноль также называют нейтральным или нулевым рабочим контактом.

Как выглядит провод фаза

Маркировка фазного провода ( L ) представлена в следующих цветовых решениях:

• черный;
• серый;
• коричневый;
• фиолетовый;
• бирюзовый;
• белый;
• красный;
• оранжевый;
• розовый.

Но чаще всего фазовый проводник имеет коричневый, белый и черный цвет.

Как отличить ноль и «землю»

Ноль от заземления отличается тем, что по нему во время подключения нагрузки протекает электрический ток, а «землю» используют для защиты от поражения током, который по этому проводнику не протекает, и подсоединяют к корпусам приборов.

Провода «земля» и ноль можно отличить следующими способами:

• При помощи омметра измеряют сопротивление на проводнике «земля» (которое обычно не превышает 4 Ом). Перед этим следует убедиться, что между точками измерений отсутствует напряжение.
• Используя вольтметр, по очереди измеряют напряжение между фазовым проводником и двумя оставшимися проводами. При этом «земля» всегда обладает большим значением.
• Если необходимо измерить напряжение между «земля» и каким-либо заземленным прибором (например, батареей центрального отопления или корпусом электрощита), то вольтметр совершенно ничего не покажет. А если такой же способ применить к нулю – возникнет небольшое напряжение.

Если проводка имеет всего 2 провода, то это всегда будет фаза и ноль.

Как определить фазу

Если необходимо установить или заменить розетку, определять фазу совсем необязательно, потому что совершенно неважно, с какой стороны ее подключать. Совсем другое дело обстоит с выключателем от люстры, потому что к нему нужно подавать именно фазу, а к лампам – только ноль.

Если цвет проводов фаза ноль совершенно одинаковый, то проводники определяются при помощи индикаторной отвертки, у которой рукоять изготавливается из прозрачного пластика, а внутри установлен диод. Перед определением проводников помещение или дом обесточивается, проводки на концах зачищаются и разводятся в стороны, иначе они могут случайно соприкоснуться и произойдет короткое замыкание.

После этого подключают электричество, берут отвертку за рукоять, а указательный и большой палец кладут на контакт с тыльной стороны розетки. Затем к оголенному проводу необходимо прикоснуться металлическим концом отвертки и проследить за ее реакцией. Если лампочка загорелась, значит, это фаза, если нет – ноль. Однако такая отвертка не сможет определить проводники, если присутствует третий провод – заземление.

Заключение

Использование цветовой маркировки в электрике очень облегчило жизнь людей, которым по разным причинам необходимо знать, какие провода находятся под напряжением. Однако все равно стоит быть внимательным при работе с электричеством, чтобы потом не было печальных последствий.

Цветная маркировка проводов, шин и кабелей

Рубрики

• Автоматика и защита
• Библиотека электромонтёра
• Журналы
• Истории из практики
• Иструкции для электомонтёров
• Книги
• Освещение
• Программы для электриков
• Разные статьи
• Расчёты и формулы
• Теоретические основы электротехники
• Электробезопасность
• Электродвигателя
• Электропроводка

Поиск по блогу

2017-10-06
11:02

Автор:
admin
Рубрика:
Электропроводка

Один комментарий

Всем привет. Рад вас видеть у себя на сайте. Я продолжая наполнять статья рубрику электропроводка. В прошлый раз мы с вами

говорили про то, как расшифровывается маркировка провода ПуВВ. А сегодня давайте поговорим о такой важной теме как цветная маркировка проводов и кабелей.

Согласитесь со мной, что в нынешнее время не один электромонтёр не может себе представить, как можно смонтировать хоть малейший участок какой-то электрической цепи без использования проводов и кабелей с разноцветной изоляцией. А эта разноцветная изоляция придумана не просто так – для красоты, а несёт в себе определённую информацию.

Во-первых, каждый определённый цвет провода указывает на то к какой группе он принадлежит, и куда его нужно подключать (облегчает монтаж сетей).

Во-вторых, значительно уменьшается вероятность ошибочного подключения проводов при монтаже, что впоследствии могло бы привести к короткому замыканию в то время когда на сети будет подано напряжение для проверки. А так же снижается вероятность поражения электрическим током тех людей, которые в дальнейшем будут обслуживать и ремонтировать эти сети.

Все цвета проводов выбраны и приведены к единому стандарту – ПУЭ (Правила устройства электроустановок).

В этой книге указано какого цвета должны быть жилы проводов и кабелей. А так же какая у них должна быть буквенная и цифровая маркировка.

Цвет проводов и шин переменных трёхфазных сетей.

На всех электрических станциях и подстанциях, на высоковольтных вводах и выводах трансформаторов и других любого рода электрических установках, проводники и шины окрашиваются в такие цвета:

фаза A – красится жёлтым цветом

фаза B – красится зелёным цветом

фаза C – красится красным цветом

ноль N – окрашивается в синий цвет.

Кстати, чтобы не путаться в цветах, могу дать вам один хороший практический совет. Обратите внимание на то, что все цвета идут по алфавиту. Надеюсь, алфавит вы знаете, и помните, что сначала стоит буква «ж», потом «з», а потом «к». Я когда ещё учился в лицее, то именно таким образом запомнил последовательность окрашивания шин.

А вот у кабелей расцветка на много разнообразнее. Согласно правилам устройства электроустановок, фазные провода всех существующих монтажных кабелей должны иметь окраску следующих цветов: красный, чёрный, серый, коричневый, розовый, белый, фиолетовый, оранжевый, бирюзовый.

Рабочий нулевой провод, для тех, кто не помни, обозначается он большой латинской буквой N — должен иметь окраску синего или голубого цвета. Защитный нулевой провод, в схемах обозначается PE — должен быть жёлто-зелёного цвета.

Совмещённый рабочий ноль и защитный ноль (PEN) – должен иметь синий цвет по всей длине провода и жёлто-зелёные полосы по концам. Или же может быть наоборот – жёлто-зелёный цвет по всей длине, а на концах синий цвет.

Что касается однофазной сети, то она может быть выполнена путём ответвления от трёхфазной. В такой ситуации желательно чтобы цвета проводников совпадали по цвету. Это нужно учесть при проектировании сетей, и при закупке материалов. А так же нужно покупать провод в таком количестве чтобы его хватило полностью на всю разводку. К примеру, если делать проводку в квартире, то кабеля должно хватить на все комнаты.

Если случилось так, что приходится делать монтаж проводами не имеющие цветной маркировки, а такие имеются, ведь не все заводы изготовители придерживаются правил, то тогда на концах нужно использовать цветную термоусадку, кембрик или делать пометки цветной изолентой.

Цветная маркировка в сетях постоянного тока.

Не стоит так же забывать о том, что кроме сетей переменного тока, ещё существуют сети постоянного тока. Но в таких сетях используются только два проводника: провод с положительным зарядом (+), и провод с отрицательным зарядом (-).

По всем нормативным документам, которые регламентируют цвет изоляции, провод положительного заряда, то есть плюс — окрашивается в красный цвет, а с отрицательным зарядом, минус — окрашивается в синий цвет.

Ещё в последнее время я часто встречаю, что минус красится чёрным цветом.

А теперь для закрепления материала я советую вам посмотреть видео ролик.

На этом буду заканчивать статью. Надеюсь, она была вам полезна. Если да, то поделитесь нею со своими друзьями в социальных сетях, подписывайтесь на обновления и вступайте в группу.

Если есть вопросы, пожелания или дополнения, то пишите их в комментариях. А в следующей статье поговорим о том, как сделать электрическую переноску своими руками. Пока.

С уважением Александр!

Знакомство с цветами электрических проводов — Мистер Спарки Электрик OKC

07 Декабрь Знакомство с цветами электрических проводов

Знание цветов электрических проводов обеспечивает безопасность электриков, жильцов и приборов каждый раз, когда электрическая система находится на обслуживании или ремонте. Различные цвета указывают на назначение провода в цепи.

Помните, что по всем проводам в определенное время может проходить электрический ток, поэтому с ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую угрозу, горячие провода.

Горячие провода — это те провода, которые передают электрический ток от электрического щита или коробки выключателя к таким местам назначения, как розетка или осветительные приборы. Они также известны как линейные провода.

Цветовые коды электрических проводов

1. Черные провода – Горячие
Черные провода передают питание к розеткам и выключателям во всех типах цепей, а также могут использоваться в качестве ветвей выключателя, связующего звена между выключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при работе с ними следует соблюдать особую осторожность.

2. Красные провода — горячие
Красные провода — это вторичные провода под напряжением в цепях на 220 В, которые также могут использоваться в различных ножках выключателя. Красные провода в основном используются для подключения системы электропитания дома, а проводные детекторы дыма таковы, что если сработает один сигнал тревоги, сработают все они.

Красные провода используются при установке потолочных вентиляторов, где могут быть выключатели света. Электрики могут соединить красный и черный провод или два красных провода.

3. Синие и желтые провода — горячий
Синий и желтый провода могут передавать питание, но обычно они не используются в розетке. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.

Синие провода в основном используются в качестве проходных в трех- или четырехпозиционных выключателях, например, в выключателях внизу и наверху лестницы, управляющих одним и тем же светом (трехходовые).

4. Белые провода с красной или черной лентой- Hot
Когда белые провода покрыты черной или красной лентой, они являются горячими проводами.

5. Зеленые провода — заземление
Зеленые провода используются для заземления электрических цепей. Провода подключаются к заземляющей клемме в розеточном сейфе и проходят к заземляющей шине внутри электрического щита.

Таким образом, провода играют роль предохранителя, который обеспечивает выход электричества куда-то под землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.

Зеленые провода следует соединять только с другими зелеными проводами, и если в цепи произойдет неисправность, они могут оказаться под напряжением, что требует осторожного обращения с ними. Зеленые провода также никогда не должны использоваться для каких-либо других целей, поскольку это может привести к поражению электрическим током.

Винты заземления на любых электрических устройствах часто также окрашиваются в зеленый цвет.

6. Неизолированные медные провода – Заземление
Заземление обеспечивает безопасный путь для обратного тока электричества в землю в случае электрической неисправности. Поскольку все электрические устройства должны быть заземлены, оголенные медные провода подключаются ко всем из них, включая светильники, выключатели, розетки и металлические корпуса или рамы приборов.

Кроме того, электрические металлические коробки должны быть заземлены, поскольку они являются проводящими.

7. Белые или серые провода – нейтральный
Слово «нейтральный» может быть обманчивым, поскольку он кажется менее опасным или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, поскольку они могут проводить электрический ток, в основном, когда токовая нагрузка цепи несбалансирована.

Нейтральные провода соединяются с токопроводящей металлической деталью в электрическом щите, который притягивает электрический ток для распределения по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только друг с другом.

Белые и серые провода представляют опасность поражения электрическим током при неправильном обращении, поскольку они передают энергию обратно на электрический щит. При работе с белыми проводами убедитесь, что вокруг них нет красной или черной ленты, так как это означало бы, что они использовались в качестве проводов под напряжением.

Важно понимать цвета электрических проводов, а также провода нагрузки и провода c. Провода нагрузки соединяют осветительную арматуру и выключатель света. Как только выключатель замкнут, он позволяет электричеству течь от выключателей света к осветительным приборам, включая свет.

Очень часто возникает путаница между линейными и нагрузочными проводами. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также может использоваться в качестве вторичного провода нагрузки.

Они также подключаются к верхней половине переключателя, а линейные провода подключаются к нижней половине переключателя. Провода

C, также называемые обычными проводами, являются другими важными проводами для полного понимания цветового кода электрических проводов. Они обычно встречаются в современных домах или домах, прошедших современный ремонт.

Это потому, что они используются в умных термостатах, которых не было в традиционных домах. Интеллектуальные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
Провода c отвечают за подачу непрерывного питания 24 В, завершая цепь провода R (источник питания) к плате управления системой HVAC.

Какого цвета провод C и как его идентифицировать?

Провод c в основном синий, но в некоторых случаях может быть черным.

Перед выполнением работ по ремонту электрических проводов убедитесь, что в них не подается питание, отключив основной источник электропитания. Мультиметр можно использовать для устранения неполадок и проверки электропроводки дома.

Его также можно использовать для проверки наличия электрического тока и определения его силы. Это часто бывает полезно в домах, где электрическая система старая и устаревшая, или где нет горячих проводов.

В разных регионах и странах используются разные цветовые коды электрических проводов. Поэтому перед работой с любыми электрическими проводами важно понять область и цветовые коды проводов.

Мистер Спарки Электрик OKC, штатный электрик Америки, обслуживает Оклахома-Сити, штат Оклахома, вместе с командой сертифицированных электриков в Эдмонде, Мидвест-Сити, Нормане, Юконе и Дель-Сити. В дополнение к аварийному электромонтажному ремонту, некоторые из услуг электрика, предоставляемые компанией, включают ремонт электрических розеток / выключателей, установку потолочного вентилятора, установку освещения, ремонт проводки в жилых помещениях, установку ландшафтного освещения и проверку домашней электропроводки. Позвоните нам сегодня по телефону (405) 735-9303, чтобы назначить встречу!

Понимание того, что означают разные цвета электрических проводов

Независимо от того, над каким проектом вы работаете, знание того, что означают цвета электрических проводов, абсолютно необходимо. Понимание этого поможет вам устранять неполадки, обеспечивать безопасность дома и себя при работе над ними. Но помните, что по каждому проводу может проходить ток, поэтому всегда проверяйте их заранее и действуйте с осторожностью.

Если у вас есть какие-либо сомнения, обратитесь к профессиональному электрику, и пусть он сделает всю работу за вас.

Зеленый, зеленый с желтой полосой и оголенные провода

Зеленый, зеленый с желтыми полосами и оголенные провода считаются проводами заземления. Заземляющие провода защищают электрическую систему от скачков напряжения во время таких событий, как удары молнии, которые могут вызвать скачки напряжения на любой другой линии в системе. Это имеет решающее значение для предотвращения возгораний и других осложнений, вызванных электрической перегрузкой.

Несмотря на то, что они не проводят электричество, если когда-либо возникнет проблема из-за чрезмерного напряжения, поступающего в электрическую систему вашего дома, заземляющие провода избавят вас от избыточного электричества, прежде чем оно успеет добраться до чего-либо еще. В противном случае скачок напряжения может привести к перегрузке и поломке важной электроники, от бытовой техники до домашних компьютеров.

Хотя они не считаются «горячими» проводами, по которым активно протекает ток, с зелеными проводами следует обращаться с осторожностью. Помните, что вы никогда не должны использовать зеленый провод ни для чего, кроме заземления. Если вы это сделаете, вы можете непреднамеренно увеличить свои шансы на поражение электрическим током.

Во многих старых домах есть системы, в которых нет заземляющих проводов. Это должно быть решено профессионалом сразу же, чтобы гарантировать, что ваш дом останется в безопасности в случае скачка напряжения.

Синие и желтые провода

Синие и желтые провода чаще всего можно найти в коммерческих зданиях. Они обычно используются в качестве проводов под напряжением, протянутых через кабелепровод, что означает, что они являются проводами, передающими электрический ток. Провода, идущие к розеткам или выключателям, могут быть синими или желтыми в зависимости от их назначения.

Цветовой код для каждого провода указывает, куда он может быть подключен в электрической системе здания: Синяя проводка обычно предназначена для путешественников, переключающихся между трех- или четырехсторонними цепями. Напротив, ножки выключателя света (которые управляют освещением) обычно будут желтыми.

Черные провода

Если провод черный, это горячий провод. Это означает, что он будет проводить ток прямо от электрической коробки к конечному пункту назначения. Черные провода передают электричество к розеткам и приборам основного источника питания вашего дома. Их также можно использовать в качестве ножек-переключателей. Они соединяют настенные выключатели с вилками или лампами, которые затем включаются после включения выключателя.

Помните, что из соображений безопасности крайне важно отключить все автоматические выключатели, питающие черные цепи, прежде чем приступить к работе с ними. В противном случае вы можете поставить себя в опасную ситуацию. Важно обращаться со всеми проводами как с горячими проводами, но особенно с черными проводами.

Белый и серый провода

Белые или серые провода являются нейтральными проводами. Нейтральный провод возвращает электричество от горячей линии обратно к электрощиту вашего дома и замыкает цепь. Вы также можете использовать белый или серый провод в качестве альтернативного источника питания для розеток, не обслуживаемых другим кабелем, но важно четко пометить оба конца цветной лентой.

Несмотря на то, что белые и серые провода считаются нейтральными, они могут нести ток и представлять реальную опасность, если с ними не обращаться должным образом — одно неверное движение может привести к поражению электрическим током. Поскольку по этим проводам подается питание обратно на сервисную панель, с ними следует обращаться осторожно.

Красные и оранжевые провода

Красные и оранжевые электрические провода часто используются в качестве вторичных проводов под напряжением при установке больших приборов, таких как печи, сушилки или кондиционеры. Это связано с тем, что они могут производить 240 вольт для этих более крупных приборов, которым требуется больше энергии, чем устройствам меньшего размера, которым для работы требуется только один (черный) провод питания.

В то время как вы в основном используете красные или оранжевые провода с более крупными приборами, вы можете использовать их для устройств с низким напряжением, таких как системы освещения.
