Элементы металлочерепицы: Доборные элементы для кровли из металлочерепицы: 8 основных элементов

Доборные элементы для кровли из металлочерепицы: монтаж на крышу

Возводя крышу необходимо подумать не только о самом кровельном материале, например о металлочерепице. Без доборных элементов вам не обойтись. Эти дополнения не только лучше защитят все строение, но и придадут крыше законченный вид. А какие доборные элементы для кровли из металлочерепицы используются? Как их правильно выбрать и смонтировать?

Карнизная и торцевая планка

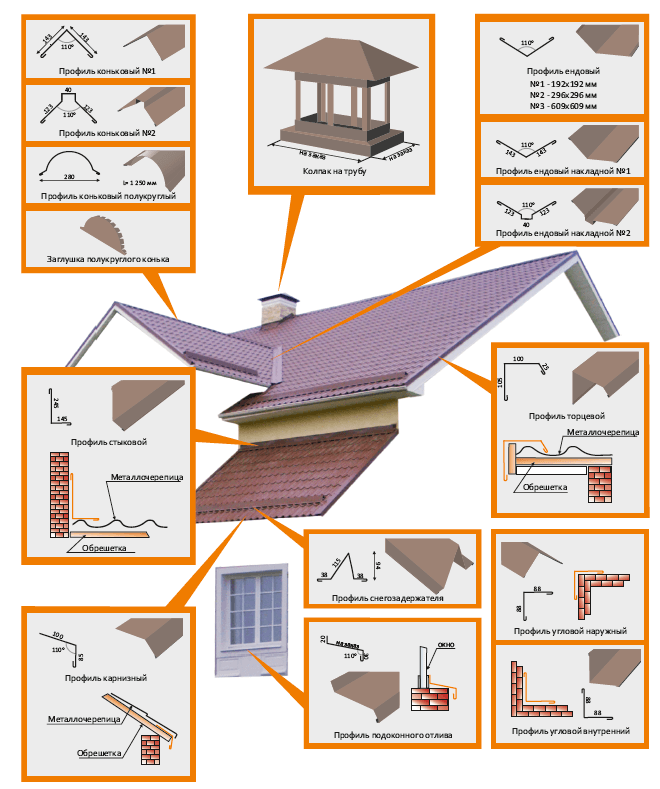

Доборные элементы для кровли из металлочерепицы выпускаются в большом ассортименте. Часть из них играют больше декоративную роль, без других сделать качественную крышу просто невозможно. Именно к последним и относятся такие доборные элементы, как карнизная и торцевая планка.

Изделия представляют собой следующее:

• Карнизная планка – стальной уголок с небольшим загибом на внешней стороне. Доборный элемент служит для того, чтобы направлять сточные воды с металлочерепицы в водосток. Также планка необходима для защиты карнизных досок от влаги;
• Торцевая планка. Доборный элемент, так же как и предыдущий, выполнен в виде металлического уголка, только без загиба. Его главная функция – это защита пространства между кровельной металлочерепицей и обрешеткой. В такую щель могут попасть не только дождевые капли и снег, но и насекомые или мелкие птицы.

Кроме того, описанные доборные элементы играют и декоративную роль. Карнизная и торцевая планки придают кровле законченный внешний вид. Размеры у описанных доборных элементов могут быть разными. Свес, наружная часть, выпускается с размерами от 10 до 25 сантиметров. При  этом длина всех планок практически всегда равна двум метрам.

Монтаж каждого элемента проводится на разных этапах возведения крыши. Карнизную планку устанавливают еще до металлочерепицы. Доборный элемент крепят к обрешетке. При этом, если предусмотрено наличие водостока, то планка монтируется поверх держателей этой системы. Крепление проводится с помощью саморезов, с шагом в 20-30 сантиметров.

Торцевая планка устанавливается на последнем этапе возведения кровли. Эти доборные элементы металлочерепицы крепят поверх кровельного материала. Работу начинают снизу вверх. Шаг между точками монтажа составляет от полуметра до 60 сантиметров. Крепежная планка заводится под лист металлочерепицы. В обоих случаях планки укладываются внахлест, который составляет 5-10 сантиметров.

Ендова

Многие доборные элементы для металлочерепицы облегчают монтаж и делают крышу более надежной. Именно к таковым относят ендову. Подобные изделия для кровли из металлочерепицы являются составными:

• Внутренняя или нижняя ендова. Доборный элемент крепится непосредственно к обрешетке и закрывается сверху металлочерепицей. Снаружи она видна не будет, но к ее монтажу следует относиться серьезно. Нижний компонент является основой всей конструкции;
• Верхняя ендова. Доборный элемент крепится поверх металлочерепицы. Она закрывает щель между листами кровельного материала и играет в большей степени декоративную роль;
• Фигурная ендова. Это необязательные элементы кровли из металлочерепицы. Их монтируют для улучшения внешнего вида.

Ендова используется не на всех крышах покрытых металлочерепицей или другим материалом. Их монтаж необходим в том случае, если кровля имеет внутренние или отрицательные углы. В таком случае доборный элемент необходим для сбора и отвода стоков с двух сходящихся скатов крыши.

Конек

Этот доборный элемент относится к обязательным. Конек венчает всю кровлю и закрывает стыки листов металлочерепицы в верхней части крыши. Изделие выпускается в разных вариациях:

• Простой треугольный. Такой тип конька считается универсальным и подходит для любого типа кровли. К тому же простая треугольная конструкция стоит недорого;
• Трапециевидный. Такой тип доборного элемента имеет большую вентиляционную камеру в верхней части;
• Полукруглый. Именно такой вариант чаще всего используется в сочетании с металлочерепицей. Полукруглый конек имеет привлекательный внешний вид, и обеспечивает лучшую циркуляцию воздуха в подкровельном пространстве. Но стоимость у него самая высокая из всех.

Доборный элемент конек монтируется неплотно к металлочерепице. Между ним и кровельным материалом остается зазор, который обеспечивает вентиляцию крыши. В такую щель может попадать влага и насекомые. Поэтому производитель рекомендует использовать специальный уплотнитель. Выбирать сплошной вариант такого изделия нежелательно. В этом случае будет нарушена вентиляция кровли, стропильная система и сама металлочерепица быстро выйдет из строя. Но и из такой ситуации есть выход. Если уплотнитель без вентиляционных отверстий, то на крышу дополнительно устанавливаются доборные элементы для металлочерепицы аэраторы.

Другие дополнения

Для улучшения эксплуатационных характеристик кровли покрытой металлочерепицей применяются и другие доборные элементы. Среди них можно выделить следующие:

• Капельник. Этот доборный элемент монтируют до покрытия крыши металлочерепицей. Главная задача – это предотвратить попадание влаги на карнизную доску и направить ее в водосточную систему;
• Дымники. Доборный элемент необходим для защиты труб от попадания в них дождя и снега. Кроме того, он значительно улучшает тягу;
• Снегозадержатели для кровли из металлочерепицы. Доборный элемент не является обязательным, но его можно встретить часто. Снегозадержатель обеспечивает безопасность. Он не дает снежной массе и льду лавинно сходить со скатов кровли.

Про последний доборный элемент для крыши, покрытой металлочерепицей, стоит поговорить подробней. Снегозадержатели выпускаются разных видов:

• Точечные. Представляют собой подобие уголка. Доборный элемент крепится в шахматном порядке в нижней части ската. Подобный снегозадержатель стоит недорого, но и удерживающая способность у него ниже. Поэтому такой вариант выбирается в тех случаях, когда осадков в регионе зимой выпадает немного;
• Решетчатый. Самый «мощный» доборный элемент для металлочерепицы из этого типа. Он представляет собой решетку с мелкими ячейками. Устанавливается элемент на самом краю ската;
• Трубчатый снегозадержатель. Также способен удерживать большие объемы. Доборный элемент выполнен в виде двух или более труб, скрепленных параллельно друг другу. Монтаж элемента проводится у края ската.

Кроме этого, используются и другие изделия. Для улучшения герметизации применяются планки примыкания, для защиты стен от попадания дождевых капель используется специальный профиль и так далее. Если на крыше установлены трубы, то приобретаются фартуки. Они обеспечивают безопасный и надежный проход через кровельный пирог. Кроме того, можно приобрести и установить различные декоративные доборные элементы, которые придадут крыши из металлочерепицы более привлекательный внешний вид.

Где взять

Доборные элементы металлочерепицы можно изготовить самостоятельно. Если имеется подходящий материал и немного опыта, то справиться с задачей будет несложно. Большинство из них представляют собой стальные листы с изгибами под разными углами. Достаточно согнуть заготовку и доборный элемент на кровлю из металлочерепицы будет готов.

Несмотря на простоту изготовления большинство предпочитают приобрести уже готовые изделия. Преимущества у такого варианта неоспоримые:

• Доборные элементы будут идеально подогнаны к используемой металлочерепице. Это обстоятельство значительно облегчит монтаж;
• Хорошая подгонка обеспечит лучшую герметичность. Новая крыша дома не будет протекать;
• Изделия, выполненные в заводских условиях, соответствуют всем ГОСТам. Их производят из того же материала и по тем же технологиям, что и металлочерепицу. Это обстоятельство гарантирует большой срок эксплуатации;
• Такие коньковые элементы как конек и карнизная планка при изготовлении в заводских условиях имеют специальные вентиляционные отверстия. С их установкой будет налажена циркуляция воздуха на крыше. В результате и металлочерепица, и стропильная система прослужат дольше.

Ну и не стоит забывать и про внешний вид. Заводские доборные элементы подойдут к металлочерепице и по цвету, и по своему дизайну. В результате крыша дома будет иметь привлекательный законченный вид. Но все эти утверждения будут верны, если изделия приобретены у того же производителя, что и металлочерепица.

Доборные элементы для металлочерепицы: описание коньков, комплектующих

• Типы доборных элементов
• Устройство карнизного узла
• Монтаж капельника
• Устройство конькового узла
• Типы конструкций конька
• Устройство конька
• Монтаж конька

Чтобы кровля эффективно прослужила не один десяток лет, стыки ее элементов  покрывают специальными металлическими деталями. Они не только защищают кровлю от протекания и преждевременного износа, но и придают ее облику завершенность.

Доборные элементы для металлочерепицы считаются обязательным компонентом устройства кровли. Они необходимы для придания примыканиям должной герметичности, предотвращения проникания влаги под крышу и т. д. Таким образом, эти элементы решают следующие задачи:

• повышают надежность крепления материала в местах, сложных для сочленения;
• декорируют крышу, замаскировав неэстетичные стыковочные швы и скрыв торцы, делают ее визуально привлекательной;
• защищают дом от попадания извне влаги, пыли;
• обеспечивают необходимую герметичность;
• придают кровле требуемые эксплуатационные качества.

Совет

На рынке представлен широкий модельный ряд этих изделий, которые позволяют устроить кровлю любой сложности. К тому же по стоимости они приемлемы практически для любого застройщика.

Типы доборных элементов ↑

Комплектующие для металлочерепицы довольно разнообразны. Это различные планки, предназначенные для оформления конька, карниза, ендовы, внутреннего угла, снегозадержатели, отливы и т. д. Если крыша – сложная по конструкции и не вписывается в определенные стандарты, всегда можно заказать продукцию конкретно данной модели и размерного ряда, максимально упростив сборку отдельных компонентов кровельного покрытия.

Доборные элементы для металлочерепицы, как правило, изготавливаются из оцинкованной стали с или без полимерного покрытия, окрашенного под цвет кровли. По цене они существенно отличаются, что позволяет при правильном подходе несколько сэкономить без ущерба для качества покрытия. К примеру, при оформлении нижней ендовы можно купить оцинкованное изделие, которое намного дешевле, нежели покрытое полимером, так как такую деталь устанавливают под листами металлочерепицы, и они практически не видны. Однако, деталь, расположенная сверху, обязательно должна иметь антикоррозийное покрытие из полимера цвета основного материала. Таким образом швы окажутся надежно и искусно «спрятаны», а дом – герметичным и теплым.

Устройство карнизного узла ↑

Карнизные планки или капельники для металлочерепицы предназначены для защиты стропильной системы от проникновения влаги и других внешних воздействий. Капельник закрывает нижнюю часть металлочерепичной крыши.

Металлочерепица и комплектующие к ней определенной марки изготавливаются из стальных листов с одинаковыми полимерными покрытиями. Карнизная планка на практике есть не что иное, как металлический отлив со специальным загибом определенной конфигурации. Такая форма способствует более эффективному выполнению их прямого назначения – безопасному отведению влаги, которая образовалась под кровельным покрытием, в водосточный желоб.

Важно

Осадки, температурные перепады, как правило, приводят к скоплению влаги на пароизоляционной пленке. Если пренебречь необходимостью установки капельника, то она, скатываясь вниз, будет попадать на деревянную несущую конструкцию. Воздействие влаги на дерево приводит к образованию грибка и плесени, со временем разрушающих структуру дерева.

Монтаж капельника ↑

В конструкции карнизной планки предусмотрены два загиба. В развертке планка имеет размеры 10х4х1 см, причем каждый отлив имеет длину 2 м.

К установке капельника приступают после монтажа кронштейнов желоба.

• Его фиксируют к фронтальной и карнизной планке, наращивая отливы с нахлестом, начиная от  20 см. Нахлест необходим, чтобы исключить их вибрацию при сильном ветре.
• В местах примыкания двух капельников обрезают дополнительные ребра жесткости.
• Крепление выполняют с помощью саморезов или гвоздей с шагом в 20 см.
• Если на карнизных планках имеется предохранительная пленка, то перед установкой ее удаляют.

Внимание

Капельник необходимо крепить с натяжением, чтобы обеспечить его плотное прилегание и не дать влаге даже малейшей возможности проникнуть внутрь.

Вдоль карнизного свеса, особенно при использовании листов с высоким профилем, рекомендуется укладывать также гребенку аэроэлемента. Благодаря решетчатой конструкции, этот элемент обеспечивает вентилирование подкровельного пространства и защищает от проникновения птиц.

Устройство конькового узла ↑

Конек для металлочерепицы – одна из тех важнейших составляющих крыши, от которых зависит ее нормальное функционирование. Фактически это – основной канал, через который проходит вентилирование конструкции кровли. С одной стороны, он проводит излишки влаги из-под кровли, а с другой – не пропускает уличную пыль и мусор.

Типы конструкций конька ↑

Еще одной функцией коньковой планки является декоративная – это «последняя точка» в эстетичном восприятии возводимой кровли. Как кровля имеет различные типы устройства, так и коньки различаются по своему виду. Отметим самые распространенные.

• Полукруглый. В основном этот конек обрамляет стыки скатов двух- и четырехскатных кровель. По торцевым частям на полукруглой конструкции конька предусмотрены специальные заглушки, которые задерживают осадки и мусор, проникающие снаружи.
• Прямоугольный. Такой тип подходит к любому виду крыши. В этом случае необходимости в заглушках нет. Эта модель стоит меньше, чем полукруглая.
• Декоративный узкий. Этот элемент несет скорее декоративную нагрузку, нежели защитную. Чаще всего его используют при устройстве таких конструкций, как шпили, шатровые крыши, беседки.
• Т и Y-образные. Это вспомогательные детали для коньков прямоугольного типа, посредством которых их фиксируют друг с другом.

Устройство конька ↑

Конек для металлочерепицы имеет два компонента:

• планку для вентиляции;
• уплотнитель.

Роль защитной прослойки играет уплотнитель. Его некачественная установка или деформация чреваты протечками кровли. Уплотнители также бывают нескольких видов:

• Профильный. Его основной компонент, вспененный полиэтилен, позволяет использовать уплотнитель для кровельной вентиляции. Он прекрасно пропускает воздух, а вот воду нет. Еще одно преимущество этого материала в способности принимать конфигурацию кровли, тем самым обеспечивая отличную герметизацию.
• Универсальный. Он изготовлен из полиуретановой пленки и работает как фильтр: не пропускает пыль и мусор, но создает преград для проникновения воздуха под кровлю. Он легко монтируется на самоклеющееся основание.
• Саморасширяющийся. Этот уплотнитель изготавливают из пенополиуретана, который пропитывается полимером, в основном акрилом.

Монтаж конька ↑

Устройство конька выполняют вдвоем в несколько этапов.

• Проверяют верхнюю кромку примыкания. Она должна быть достаточно ровной с перепадом высоты не больше 5 см.
• В коньковые пазы обязательно необходимо установить уплотнители.
• Если монтируется полукруглый вариант, с обеих сторон необходимы заглушки.
• Коньковые планки начинают крепить с торцов. Конек располагают вровень с крайним листом металлочерепицы. Нельзя допускать даже малейших перекосов или отклонений доборного элемента по отношению оси.
• Планки устанавливают с нахлестом в 5–10 мм.
• Для крепления используют саморезы, снабженные резиновой шайбой.

От надежного крепления коньковой планки в значительной степени зависит надежность и качество эксплуатации будущей кровли.

Посмотрите, как укладывается металлочерепица и комплектующие к ней на практике.
