Ендова на металлочерепице крыши: устройство, монтаж, укладка

Для монтажа прочной и долговечной кровельной системы из металлочерепицы недостаточно только приобрести и правильно закрепить само покрытие, также необходимо позаботиться об установке множества дополнительных элементов. Такие детали являются не просто декоративным дополнением, многие из них имеют защитные функции. В частности, в обязательном порядке при покрытии крыши декоративным материалом необходимо использование ендовы. Этот элемент позволяет создавать внешние и внутренние углы кровли, то есть делает конструкцию крыши более сложной, многогранной и эстетически привлекательной. Однако, основное его назначение сводится к тому, чтобы отводить воду с поверхности кровельной системы. Очень важно, чтобы ендова для металлочерепицы была правильно подобрана и закреплена. И для этого стоит знать, какими бывают подобные желоба, а также как грамотно производить их монтаж.

Разновидности ендов

Итак, ендова – это соединяющий элемент кровельного покрытия в виде угла или желоба. Устанавливается изделие на стыке двух скатов и является обязательной частью сложной крыши. В зависимости от расположения, они могут иметь различный вид. Принято выделять два подвида ендов по варианту установки и назначению.

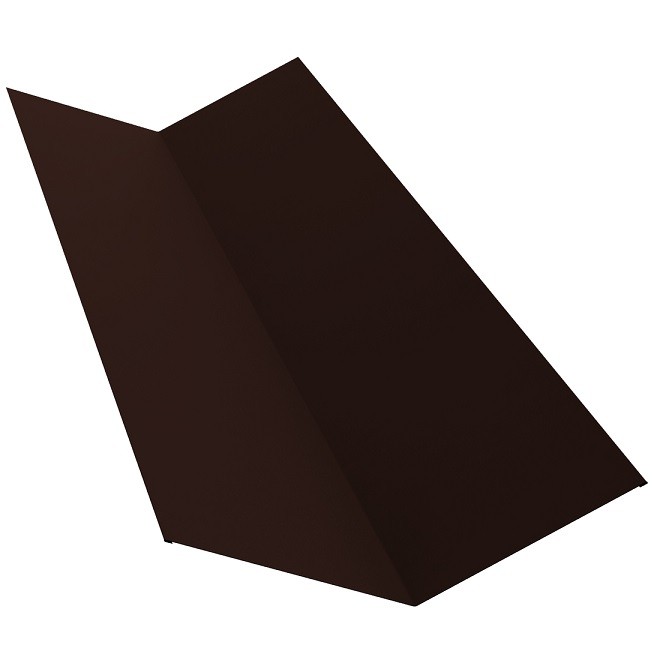

  1. Нижняя или внутренняя – обязательная деталь крыши из металлочерепицы. Оснащается она особыми подгибами на краях, благодаря которым вода не попадает в подкровельное пространство. Монтируется до начала установки основного покрытия.

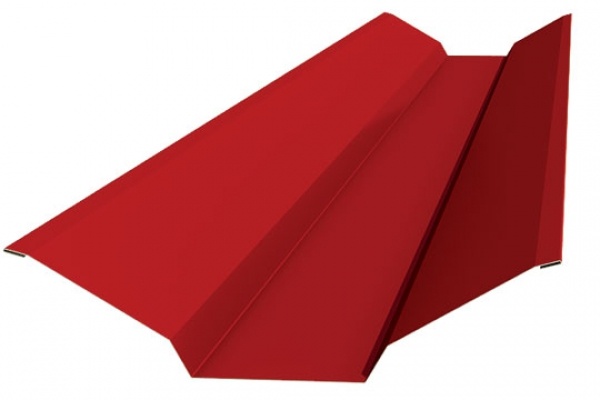

  2. Верхняя или наружная – такой элемент обладает больше декоративной функцией, чем защитной и необходим для скрытия стыков металлочерепицы и придания им эстетического вида. Монтируется поверх финишного покрытия над нижней ендовой.

Важно! При монтаже верхнего желоба следует тщательно выбирать точку крепления, чтобы не нарушить целостность нижней пластины. Кроме деления по конструкции, также имеется классификация этого кровельного элемента по типу соединения скатов:

  • открытая – особенность данного элемента в том, что при попадании на него воды, жидкость без проблем удаляется самотеком, чаще всего устанавливается на кровельных системах простой формы и на скатах с небольшим углом наклона;
  • закрытая – такая деталь используется в том случае, когда места стыковки образуют острый угол, при этом сам элемент полностью закрывается кровельным покрытием, то есть листы металлочерепицы плотно соединены над ним;
  • переплетенная или сочлененная – имеет сходство с закрытой ендовой, то есть также металлочерепица располагается над ней, но при этом некоторые ряды материала переплетены между собой в местах стыковки.

Какой конкретно выбрать вариант зависит во многом от наклона ската крыши, читайте также: угол наклона кровли из металлочерепицы. При этом каждый вид имеет свои достоинства и определенные недостатки.

Особенности разных видов ендов

Прежде чем приступить к раскрытию такого вопроса, как устройство ендовы крыши из металлочерепицы, стоит рассмотреть основные положительные и отрицательные черты различных вариантов монтажа ендов.

  1. К преимуществам открытого желоба можно отнести то, что он позволяет имеющейся на кровле воде довольно быстро стечь вниз, кроме того, устанавливать такой элемент легко и просто. Так как осадки не скапливаются на крыше, а сразу же отводятся с нее, то можно исключить этап дополнительной гидроизоляции мест соединения металлочерепицы. Однако, открытый желоб не отличается высокой эстетичностью и презентабельностью, а, значит, говорить о роскошном виде строения не приходится. Такой вариант устройства ендовы отлично подойдет для строений простой конфигурации.
  2. Кровельная система с закрытой ендовой имеет более привлекательный облик. При этом важно учесть, что монтировать такой элемент намного сложнее, чем открытый вариант, кроме того, потребуется позаботиться о качественном гидроизоляционном слое.
  3. Переплетенная ендова отличается практически всеми теми же достоинствами и недостатками, что и закрытая. Конечно, монтировать данный элемент сложнее, чем два предыдущих вида, но внешний облик крыши со сочлененной ендовой выглядит респектабельно и необычно.

Выбор конкретного варианта во многом зависит не от желания владельцев, а от устройства кровельной системы. Изготавливается ендова на металлочерепице из листов металла, чаще всего, это оцинкованная сталь. Общим преимуществом для каждого вида ендов можно считать то, что они отличаются высокой прочностью и надежностью. Так как используемый материал имеет высокую защиту от коррозии, то эксплуатироваться даже в сложных погодных условиях элементы могут долгие годы. Конечно, все это верно лишь в случае грамотной установки каждого элемента финишного кровельного покрытия.

Монтаж ендовы

В целом можно сказать, что укладка ендовы металлочерепицы — это процесс, который легко можно выполнить самостоятельно. Разумеется, прежде чем приступить к его реализации, следует внимательно ознакомиться с технологией монтажа, а также с тонкостями и нюансами процедуры. Для работы понадобятся такие инструменты, как:

  • ножницы по металлу
  • рулетка, линейка и карандаш;
  • зажим жестянщика.

Всю деятельность по установке можно разделить на 5 этапов.

Монтаж обрешетки

Первое, что необходимо сделать, до того, как начать монтаж ендовы при кровле металлочерепицей – это установить кровельную обрешетку. Особенность обрешетки в местах крепления ендовы в том, что в точке стыковке двух плоскостей кровельного покрытия она должна быть сплошной, то есть брус или доска стыкуются вплотную без зазоров. Также требуется уложить обрешетку таким же образом и там, где скат крыши примыкает к окнам чердака либо мансарды, так как и в этом месте потребуется установка ендовой планки. Параллельно краю желоба следует постелить доски, которые были бы дополнительно защищены от влаги и грибковых образований. Ширина подкладочного бруса должна быть такой, чтобы приблизительно 300 мм находилось непосредственно под ендовой, а толщина соответствует параметрам контробрешетки. Именно к этому брусу в последствии будет фиксироваться внутренняя ендова. Читайте также: обрешетка под металлочерепицу.

Укладка гидроизоляции

На данном этапе производится лишь дополнительная гидроизоляция непосредственно под желобом, так как основные гидро- и пароизолирующие слои располагаются под обрешеткой. Эти материалы могут укладываться как до этапа монтажа обрешетки, так и после того, как будет завершена работа по установке кровельного покрытия. Второй вариант подходит в том случае, если планируется мансардный или чердачный этаж. Что же касается гидроизоляции ендовы, то это процедура поможет избежать любых возможных протечек. Так как, если влага все же попадет в подкровельное пространство, то потребуется довольно много сил, чтобы произвести замену желоба, ведь в этом случае необходимо будет разобрать скаты, примыкающие к элементу с обеих сторон. Поэтому оптимальный вариант – это максимально защитить место стыковки кровельных покрытий. Итак, установка ендовы под металлочерепицу начинается с гидроизоляции. В качестве данного материала можно применять специальный ендовый ковер, который состоит из нетканого полотна, пропитанного модифицированным битумом. Ковер либо приклеивается при наличии клейкого слоя, либо прибивается гвоздями к обрешетке. Читайте  также: гидроизоляция кровли из металлочерепицы.

Установка нижней ендовы

Далее можно переходить к непосредственной установке ендовы. Нижняя или фальшендова имеет вид желоба, то есть металлическая пластина, согнутая под углом, который можно регулировать в соответствии с наклоном скатов. При этом края ее также загнуты внутрь, что исключает протекания воды мимо желоба. Стоит сказать, что ендова для металлочерепицы может быть гладкой либо рельефной, то есть покрыта специальной обсыпкой. Однако, рекомендуется выбирать именно гладкую пластину, так как на ней не будет скапливаться влага и мусор. Расположив желоб в месте постоянной установки, не стоит сразу же фиксировать его к обрешетке.

Важно! Желательно устанавливать элемент не по всей длине, а не доходя до крайней нижней точке 60-70 см. На этом участке затем закрепляется дополнительная ендова. Так работать с материалом будет намного проще. Также следует иметь в виду, что желоб из составляющих элементов должен укладываться внахлест, то есть с перекрытием в 10-20 см. При этом пластина, располагающаяся ниже, должна быть заведена под деталь, расположенную выше. Если требуется разрезать желоб или загибать его края, то следует использовать соответствующие инструменты, то есть ножницы по металлу и зажим жестянщика. Когда работа по монтажу завершена, то есть все детали четко подогнаны по размерам и зафиксированы на гвозди или саморезы согласно инструкции, следует проложить универсальный уплотнитель справа и слева ендовы.

Фиксация металлочерепицы

Монтаж кровельного покрытия из металла производится в соответствии с заранее составленным проектом. Читайте также: устройство кровли из металлочерепицы.

Монтаж верхней ендовы

Верхняя планка монтируется на завершающей стадии всех работ. Этот элемент является больше декоративным и в некоторых случаях может и вовсе не устанавливаться. То есть такая ендова должна лишь прикрыть внутренний желоб. В связи с этим она не имеет столь большой прочности, а по внешнему виду идентична с основным кровельным покрытием. Конечно, несмотря на ее декоративность, фиксировать ее следует тщательно, соблюдая необходимый нахлест в 10-15 см и качественно закрывая места прилегания к металлочерепице.

Таким образом монтаж ендовы при кровле металлочерепицей считается завершенным. Остается только правильно ухаживать за планками, очищать их от скопившегося мусора, а при необходимости обновлять верхний слой защитными составами. На таком материале не стоит экономить, так как именно на желоба приходится вся основная нагрузка, оказываемая осадками. Поэтому при выборе важно уделить внимание качеству данных элементов. Ендовы необходимы практически для всех типов крыш, но прежде чем приступить к их устройству, стоит тщательно продумать план их расположения, создать проект и затем действовать согласно документации.

Видео по теме:

Посмотрите еще статьи:

Монтаж ендовы металлочерепицы. Как это сделать правильно и красиво?

Одна из самых значимых частей крыши, но на которую не всегда обращают должное внимание при строительстве, — ендова. С технической точки зрения — это угол (внутренний или внешний), который образуется на стыках двух скатов. Фактически, это лоток для сбора воды, который, при осадках находится под самой большой нагрузкой относительно других частей крыши. Чтобы ендова прослужила долго, а крыша не протекала, устройство ендовы крыши из металлочерепицы должно быть выполнено максимально правильно, монтажу этой части стоит уделить особое внимание.

Что нужно прежде, чем начать монтаж ендовы

Если всё делать вовремя, выполнять все технологические процессы по монтажу кровли по порядку, то сложностей с качеством быть не должно.

Естественно, что вначале стоит сделать расчет металлочерепицы на крышу, приобрести её, а также все необходимые сопутствующие материалы и приготовить весь необходимый инструментарий.

Материалы для монтажа

Крыть крышу нужно быстро. Вариант, когда подготовили основу, а через полгода сделали кровельный ковер, а еще через пару месяцев занялись ендовой и всеми планками не должен даже рассматриваться.

Поэтому надо быть готовым к тому, что придется купить следующее и сразу (ну, или, практически, сразу):

  • Собственно металлочерепица
  • Планки: кровельные, торцевые, коньковые
  • Уплотнительные шайбы, саморезы
  • Направляющая доска
  • Доска обрезная
  • Гидроизоляция
  • Декоративные элементы (их, в основном, можно купить в последнюю очередь)

При покупке материалов, нужно сразу же позаботиться и о приобретении инструментов.

Инструментарий для монтажа ендовы

Для монтажа ендовы однозначно понадобятся:

  • Ножницы, которыми можно резать металл. Они могут быть обычными по металлу или электрическими
  • Шуроповерт, работающий на аккумуляторах (таскать по крыше сетевой шнур, переноски, адаптеры, как минимум, неудобно)
  • Дрель
  • Молоток средних размеров
  • Инструмент для проведения замеров (рулетка, возможно, даже столярная линейка)
  • Мел или что-то, чем можно поставить отметку
  • Стремянка
  • Страховочные тросы (веревки)
  • Перчатки и, желательно, очки (последние понадобятся при резке металла электрическими ножницами)

Если всё подготовлено, желание есть, погода позволяет, нужно начинать монтаж.

Установка ендовы под металлочерепицу

Первоначально выполняется гидроизоляция, затем кладутся направляющие, после чего выполняется кровельный ковёр из металлочерепицы и напоследок стоит заняться ендовой. Это вариант устройства нижней ендовы.

Может быть и такой вариант устройства ендовы крыши из металлочерепицы:

  1. Гидроизоляция под металлочерепицу
  2. Установка направляющих
  3. Ендова
  4. Металлочерепица

Вообще, ендова может быть:

  • Переплетённой
  • Закрытой
  • Открытой

Даже по внешнему виду ендовы, открытые и закрытые, отличаются.

Виды ендов: открытая, закрытая, переплетенная

Естественно, при общности монтажа для всех этих элементов, есть значительные отличия в проведении работ. Но под каждой ендовой должна быть прикреплена ещё одна доска. После чего последовательность работ будет такова:

  1. Установка планок ендовы. Их крепят снизу вверх с нахлестом в 25 – 30 сантиметров
  2. Обрезка должна быть ниже планки ендовы и ниже линии карниза. Выполнение отбортовки
  3. Монтаж уплотнителя. Его делают под коньком и отбортовками

Это важно! Между линией ендовы и листом металлочерепицы, с каждой из соприкасающихся сторон, нужно оставить зазор в 6 – 10 сантиметров. При необходимости провести резку листа, в него на стыках вкручивают саморезы, между ними расстояние должно быть от 10 до 15 миллиметров.

Эта часть монтажа кровли – своеобразная проверка правильности всей конструкции. Если всё выполнено как нужно, то в местах крепления лист будет касаться доски для ендовы, что полностью нивелирует возможность подтекания воды под ендову. После всех работ можно и нужно приступать к креплению декоративных накладок.

Монтаж переплетённой ендовы

Переплетённая ендова – самая сложная. Нужно заранее предусмотреть, в каком месте часть её будет под кровлей. Выполнить эту часть работ. Затем сразу же уложить металлочерепицу, а потом продолжить уже сверху неё укладку верхней части ендовы.

Устройство переплетенной ендовы

Укладка ендовы металлочерепицы таким методом используется там, где крыши с ровным уклоном скатов. Уплотнение может быть достигнуто только тогда, когда ширина ендового ковра будет порядка 90 сантиметров.

Необходимо будет уложить гидроизоляционную мембрану. Её стоит закрепить на влагоустойчивых листах любой дерево стружечной плиты гвоздями.

Когда необходимо выполнить переплетение гребневых стыков, переплетённая ендова должна закрыться кровельным материалом полностью. Места соединения стоит закрепить герметиком или битумной мастикой.

Строители любят разделять ещё монтаж ендовы по месту расположения на крыше.

Ендова, начало и конец которой на скате со слуховым окном

После проверки гидроизоляционного слоя кровельного ковра и монтажа дополнительных досок между шаговыми досками обрешётки, нужно подвести лист металлочерепицы к краю ската.

Далее

  1. Нужно обрезать лист металлочерепицы. Срез должен быть выше ендовы на скате минимум на 20 сантиметров
  2. Накрыть слуховое окно листами металлочерепицы
  3. Вдоль стенок слухового окна уложить уплотнитель
  4. На карнизный свес окна нужно прикрепить карнизную планку
  5. Уложить ендову и обрезать её максимально точно по линии выхода на скаты и по карнизам
  6. Состыковать в верхней части листы правой и левой ендов. Придется резать их под углом

Все части ендовы нужно закрепить саморезами. Стыки запенить герметиком. В монтаже ендовы главное – ровно и красиво вырезать все стыки под элементы кровли. Если это будет выполнено неряшливо, то и вся крыша будет иметь такой же неаккуратный вид.

Помимо ендовы, нужно установить и другие элементы кровли. Правильный монтаж конька металлочерепицы обеспечит отличную вентиляцию крыши. А также этот элемент выполняет декоративную функцию. В магазинах можно найти конек, например, с фигурками птиц.

Еще один важный элемент кровли – карнизная планка. Рекомендуем ознакомиться с монтажом карнизной планки для металлочерепицы здесь. Она защитит от затекания влаги, от попадания под кровлю снега, а также придаст законченный вид крыше.

Некоторые секреты красивого монтажа ендовы

Для нижней ендовы главное плотность прилегания к основе кровли. Если ендова прикручена плотно, а стыки запенены, то монтаж металлочерепицы выполнять просто. И качество кровли в этих местах должно быть достойным.

От верхней ендовы требуется не только прочность, но и красота. Поэтому всё нужно обрезать очень ровно, не царапая металл.

При необходимости удлинения ендовы, нужно выполнить верхний нахлёст сантиметров на 20. Стык закрепить саморезами и герметиком или битумной мастикой.

Скрыть огрехи верхней ендовы, а также поверх кровельного ковра с нижней ендовой можно при помощи монтажа фальш-ендовы. Её нужно закреплять через каждый 30 сантиметров.

Все саморезы, которые крепят ендову, должны быть вкручены в гребень волны металлочерепицы.

Обычно ендова приобретается такого же цвета, что и вся металлочерепица. Правильное её устройство не только придаст законченный вид всей кровли, но и позволит защитить её от подтекания воды на скатах. Монтаж ендовы нужно проводить вместе со всеми работами. Абсолютно недопустимо заниматься её креплением после нескольких месяцев эксплуатации кровли.

Видео о монтаже ендовы металлочерепицы

Внутренняя ендова для металлочерепицы.

Инструкция по монтажу ендовы на скат кровли.

как сделать ендову на крыше из металлочерепицы, укладка


На крышах сложных форм с внутренними стыками скатов, рядом с мансардными окнами, поток дождевой и талой воды может попасть под кровлю и привести в негодность строительные конструкции.


Для того, чтобы отвести поток в водосборник и защитить стык, применяется специальный доборный элемент – ендова для металлочерепицы. Она представляют собой полосу металла, согнутую вдоль длинной оси.


Края изделия заходят под металлочерепицу обоих скатов, собирая с них воду. Центральная часть элемента формирует желоб, по которому собираемый поток и отводится вниз.

Конструкция и назначение


Ендову для металлочерепицы делают из того же материала, что и основную кровлю. Стальной оцинкованный лист окрашивается под цвет металлочерепицы и покрывается аналогичным защитных покрытием на основе полиэстера. На производстве лист штампуют, придавая ему вогнутую форму. По краям выполняют отбортовку.


Используют два вида детали:

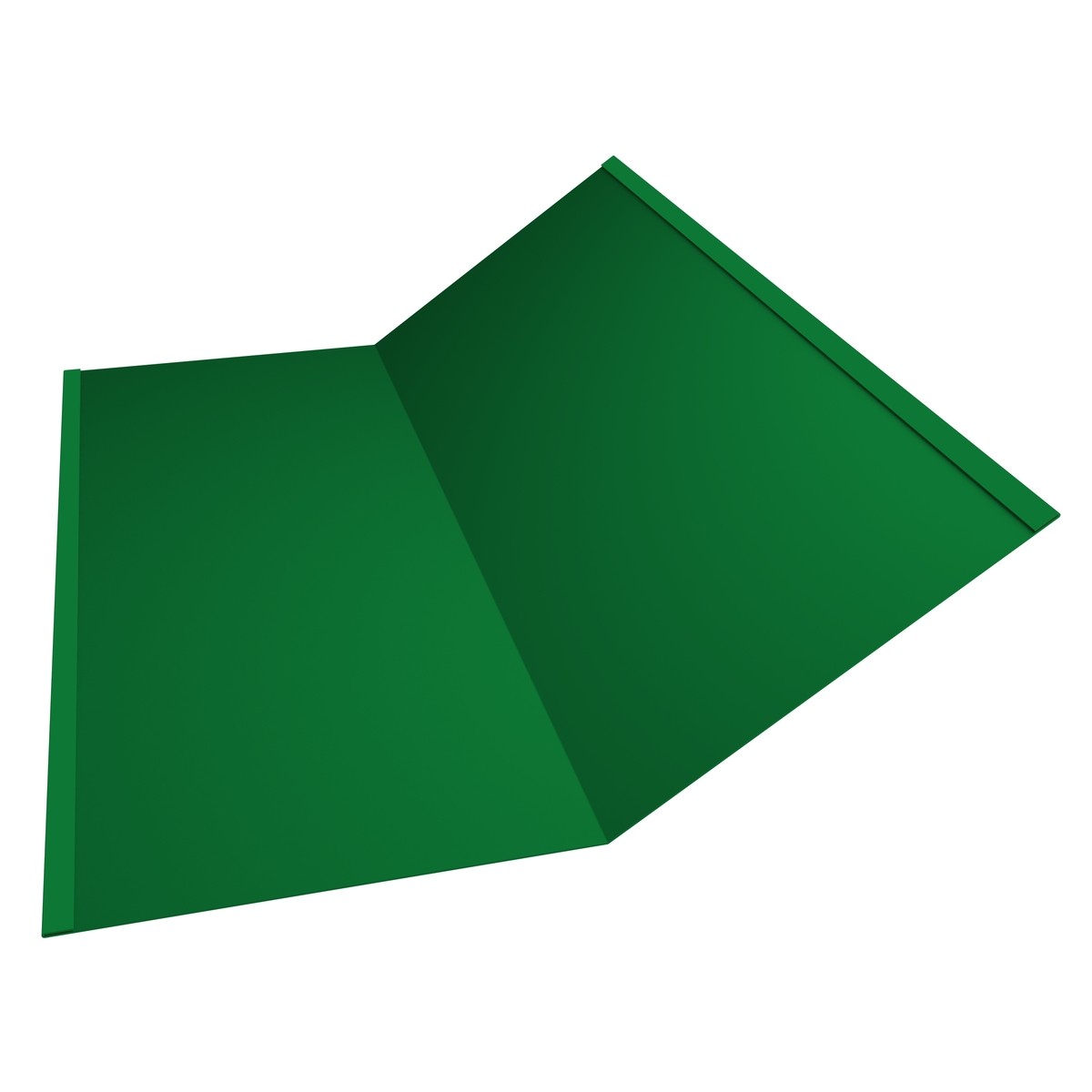

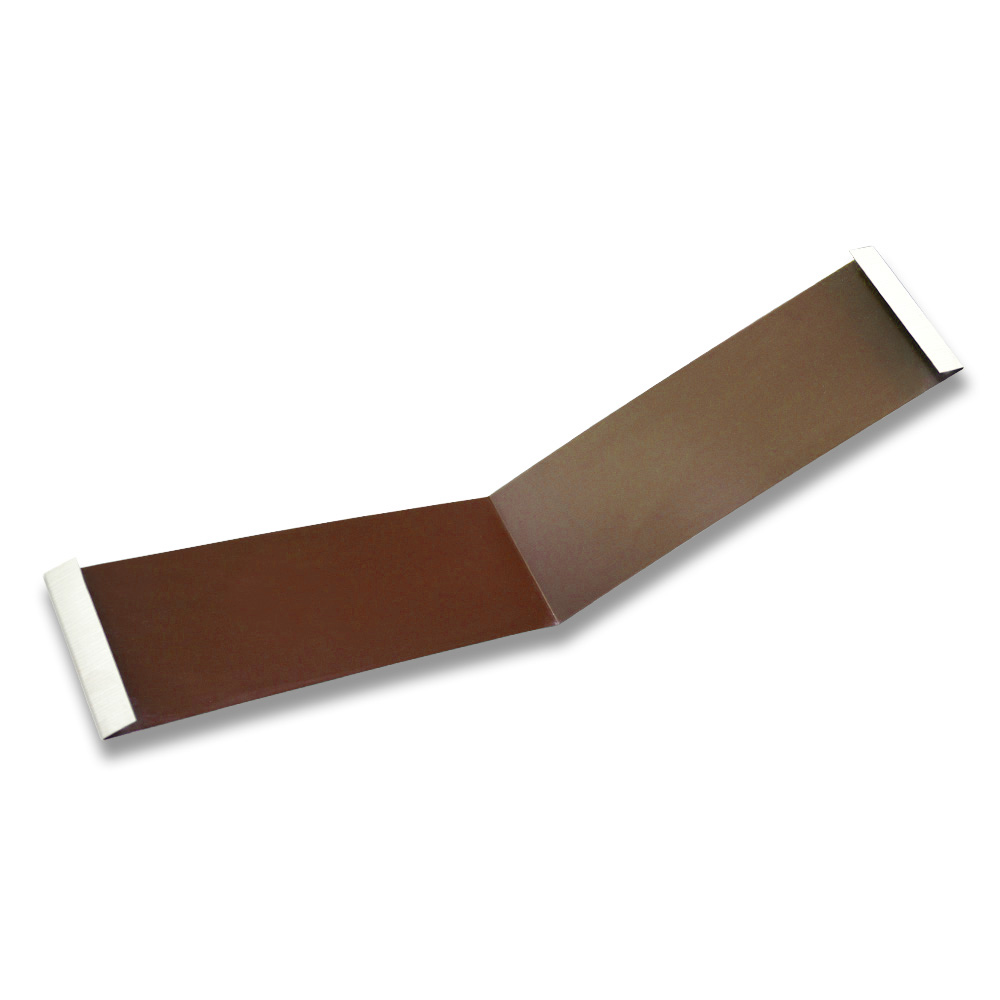

Внутренняя


Внутренняя ендова кровли из металлочерепицы монтируется под кровельные листы, собирает с них влагу и отводит ее вниз. Ее также называют нижней. Промежуток между краем детали и профилем листа заполняется универсальным уплотнителем.


Это исключает попадание воды в подкровельное пространство даже при сильном ливне или интенсивном таянии снега.

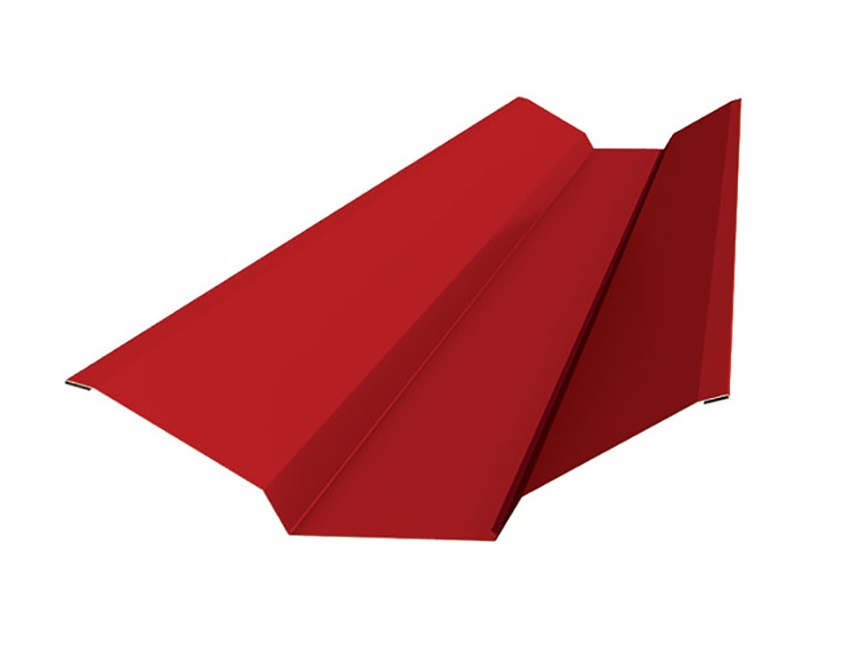

Внешняя


Внешняя ендовая крыши из металлочерепицы выполняет чисто декоративные функции. Эта накладка закрывает стык скатов сверху.


Она маскирует обрезанные наискосок края листов и улучшает внешний вид крыши из металлочерепицы. При ее монтаже уплотнение не требуется.

Необходимость установки


Нужна ли ендова крыши из металлочерепицы?


Безусловно, нужна. Как бы точно ни раскраивались листы соседних скатов, между ними всегда останется зазор, вызванный несовпадением волны профиля. Этот зазор необходим также для компенсации теплового расширения металла в жаркую погоду.


При значительной длине ската в его нижней части поступление воды может быть настолько интенсивным, что вызовет серьёзную протечку. Постоянно повышенная влажность приведет к возникновению плесени и грибка, а также к гниению деревянных строительных конструкций.


Чтобы дождь и талая вода не проникали под крышу из металлочерепицы через стык скатов, ее требуется собирать и отводить.

Размеры


Доборные элементы лучше приобретать у того же производителя, что и основной кровельный материал. Это позволит избежать досадных несовпадений оттенка цвета или размеров при устройстве ендовы под металлочерепицу. Большинство изготовителей придерживаются следующих размеров для внутреннего элемента:

  • длина: 2000 мм;
  • толщина листа: 0,4-0,6 мм;
  • ширина: 2*250 мм.


Внешняя ендова имеет такие же габариты, но меньшую ширину: 2*120 мм. По ее центру сформирован прямоугольный желоб 20*20 мм.

Узлы ендовы


Для правильной установки ендовы для металлочерепицы необходимо спроектировать и смонтировать стропильный узел. Вдоль стыка устанавливают специальное усиленное ендовое стропило.


По его верхнему краю прибивают доску обрешетки. Если под кровлю планируется рядная обрешетка, то в соседнем со стыком и в следующем пролете стропил обрешетка выполняется сплошной. Это позволит смонтированному узлу выдерживать повышенные нагрузки от стекающей воды и от скапливающегося во внутреннем стыке скатов снега.


Монтаж контробрешетки должен обеспечивать достаточное утепление и пароотведение из подкровельного пространства.


Под нижний срез необходимо установить капельники, отводящие стекающий поток от стены в желоба водосточной системы.

Монтаж ендовы под металлочерепицу


Как сделать ендову на крыше?


Установка ендовы под металлочерепицу требует от строителей аккуратности и внимания к деталям процесса. Чтобы правильно установить узел, необходимо тщательно подготовиться к работе. Она разбивается на несколько этапов:

Этап 1. Проектирование


На этом этапе определяется конструкция стропильной системы и обрешетки под металлочерепицу в зоне стыка скатов или ската и стены мезонина. Толщина используемых досок и брусьев должна исключать возможность деформации системы под действием переменных и постоянных нагрузок.

Этап 2. Устройство обрешетки


Следует тщательно соблюдать проектные размеры, углы уклона и параметры материалов. Доски обязательно должны быть пропитаны защитным составом, предохраняющим от влаги, гниения, возгорания и вредителей.

Этап 3. Устройство гидроизоляции


При монтаже ендовы для металлочерепицы потребуется дополнительная гидроизоляция пространства, на которое будет опираться желоб. Для этого можно монтировать полимерные мембранные пленки. Под ендову также укладывают специальный ендовой ковер — рулонный материал из стеклохолста, пропитанного битумной мастикой.

Этап 4. Монтаж внутренней ендовы


Листы разгибаются или, наоборот, сгибаются так, чтобы соответствовать углу, под которым стыкуются скаты. Делать это лучше на земле, соорудив специальный стапель, и поднимать на кровлю уже подогнанные детали.


Укладка ендовы для металлочерепицы начинается с нижнего обреза стыка. Под обрез первой детали монтируют капельники, отводящие влагу от стены в желоб водосточной системы. После выравнивания оси желоба протягивают разметочный шнур.


Детали укладывают с нахлестом в 10-20 см, чтобы исключить подтекание воды. Чем меньше угол наклона ската, тем больше нужно делать нахлест.


Как правильно крепить элементы?


Крепление к обрешетке выполняется оцинкованными кровельными саморезами с резиновой уплотняющей шайбой. Для этого нужно использовать шуруповерт с регулируемым усилием затяжки. Перетянутые саморезы деформируют тонкий металлический лист, а недотянутые позволят ему хлопать на ветру.

Этап 5. Лента уплотнителя


По краю желоба нужно устанавливать ленту универсального самоклеящегося уплотнителя (пористого или саморасширяющегося), исключающая попадание воды под кровлю при сильном ливне или интенсивном таянии снега.

Этап 6. Устанавливается металлочерепица


В ходе монтажа нужно проверять качество уплотнения стыка с внутренней ендовой.

Этап 7. Монтаж внешней ендовы металлочерепицы


Осуществляется по окончании всех остальных кровельных работ. Она должна заходить на металлочерепицу на 5-7 см. Верхняя ендова крепится к краям кровельных листов саморезами минимальной длины. Они не должны доставать до поверхности внутренней ендовы крыши, чтобы не повредить ее. Поверх нее крепится карнизная планка.


Кровля из металлочерепицы прослужит долго и не допустит протечет, если правильно устроить водоотведение на стыках скатов.

зачем нужна, видео монтажа по шагам

Металлочерепица позволяет быстро и недорого выполнить кровлю. Ее рекомендуется монтировать по технологии, поскольку она представляет собой конструктор с комплектом крепежных и доборных деталей. Одним из этапов укладки является ендовый узел.

Оглавление:

  1. Особенности разжелобка
  2. Способы оформления
  3. Пошаговая инструкция по установке

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

3. Переплетенный. Выполняется только при укладке мелкоформатного или гибкого кровельного материала. При работе с металлочерепицей не используется.

Пошаговая технология монтажа

Производители рекомендуют руководствоваться стандартными правилами, которые гарантируют герметичность внутренних стыков смежных скатов.

1. Гидроизоляция и контробрешетка.

Нижнюю ендову правильно монтировать одновременно с укладкой гидроизоляции по стропилам смежных скатов и набивкой контробрешетки. Изоляцию выбирают в зависимости от теплопроводности покрытия. Для металлочерепицы лучше подходит антиконденсатная или супердиффузная пленка. Полосы раскатываются горизонтально и обрезаются так, чтобы они перекрывали ендову и заходили на соседний скат. По стыкам пленка склеивается двухсторонним скотчем. Предложенная технология позволяет обходиться без дополнительной полосы гидроизоляции, которая является обязательным элементом ендового ковра при работе с традиционными кровельными материалами.

Рейки контробрешетки подрезаются с заходом на проем расположения листа ендовы на 10-15 см. Разметка выполняется по размеру ширины купленного желобкового профиля. В образовавшейся нише вдоль накосной стропилы уголком набивают рейки контробрешетки на каждом скате.

На скатах контррейка набивается поверх гидроизоляции, а на ендовом стыке пленка накладывается на контробрешеточную рейку с заходом на смежный скат. Укладка косичкой позволяет надежно защитить стык от проникновения влаги. Прибивается степлером к внешней боковой или верхней поверхности контрреек.

2. Обрешетка.

После монтажа нижнего профиля ендовы его загибы не должны упираться в обшивку кровли. Обрешеточный брусок под ендовую планку и на скатах делается на разном уровне. Если кромка желобка будет выступать над несущим каркасом, металлочерепица не ляжет плотно на рейку.

Размер ступеньки между верхней поверхностью обрешетки ендовы и скатов должен быть равен высоте отбортовки листа нижнего разжелобка. На контррейках, набитых на стропила, по разметке при помощи стамески выбираются пазы глубиной 1 см для утапливания обрешеточной доски. Производитель рекомендует применять в качестве несущей рейки для нижнего профиля широкие (100 мм) доски, которые станут альтернативой сплошной обрешетке. Они будут прочной основой для металлического желоба и не дадут ему провисать при нагрузках от скопившегося снега.

3. Нижняя ендова.

Крепится после установки капельника и отливов водосточной системы, но перед прикручиванием металлочерепицы. Нижний край плиты подрезается по форме угла. На краях делают аккуратную отбортовку, что сделает ее эстетически привлекательной. Ендова позиционируется так, чтобы она выходила на горизонтальный желоб водостока на 2 см.

Закрепляются листы при помощи кляймеров к контробрешетке. Крутить саморезы через плиты категорически запрещается. Целостность нижней ендовы – гарантия отсутствия протечек.

Если длина разжелобка больше размера стандартных листов, продольную состыковку делают путем нахлеста в 10 см. Установка нескольких планок выполняется снизу вверх. Каждая последующая накладывается на нижнюю. В участках сочленения допускается вкручивание саморезов через профиль в контробрешетку только по верхнему торцу, который перекрывается нахлестом верхнего элемента. По окончании бортики прижимаются (выравниваются) до уровня обрешетки.

4. Приклеивание уплотнителя.

Форма металлочерепицы не позволит ей плотно прилегать к прямой отбортовке желобка. В подкровельное пространство будет попадать мусор и влага. Важным элементом технологии монтажа нижней ендовы является боковой уплотнитель (в виде клейкой ленты). Размещается вдоль бортиков профиля изнутри с двух сторон. Продается бобинами и крепится цельным куском по всему периметру нижней ендовы. Мягкий и упругий материал ленты повторяет волнистое покрытие и закрывает образовавшиеся щели.

5. Установка верхней декоративной планки и уголков.

После завершения укладки металлочерепицы внешний вид разжелобка не будет выглядеть законченным. Для эстетического оформления ендовы размещают планки или уголки. Они крепятся при помощи оцинкованных саморезов с резиновыми прокладками к металлопрофилю в верхнюю волну. Уголки монтируются вдоль каждой кромки, оставляя нижнюю ендову крыши открытой.

установка на кровлю под металлочерепицу, устройство, размеры, вывод на скат, как сделать и установить


Содержание:


Количество элементов кровельной конструкции напрямую зависит от ее сложности: чем сложнее форма, тем больше элементов включено. Для классической двускатной крыши свойственны два ската, соединенные одним ребром. Характерной особенностью многощипцовой крыши можно назвать наличие нескольких коньков и образование углов между плоскостями, причем углы могут быть и внешними, и внутренними. Последние принято называть ендовами. Что такое ендова кровли, и какие существуют правила ее монтажа полезно знать тем, кто только начинает познавать основы кровельного мастерства.


Описание ендовы


Смежные кровельные скаты многощипцовой крыши в месте сопряжения образуют внутренний угол. Этот функциональный элемент кровельной конструкции называется ендовой. Наличие указанной детали значительно усложняет проектирование крыши, ее монтаж и эксплуатацию.



Основным назначением ендовы можно назвать следующее:

  • Образование правильного угла между смежными скатами.
  • Сбор и перемещение воды от осадков и таяния снега. Благодаря образованию внутреннего угла водяной поток не растекается по крыше, а направляется в водосточную систему.
  • Накопление снежной массы. Угол между скатами способствует накоплению снега, что приводит к увеличению нагрузки на стропильную систему.


Все эти функции говорят о том, что устройство и размеры ендовы должно рассматриваться еще на этапе проектирования с учетом повышенной нагрузки от большого скопления воды и снега.

Разновидности доборных элементов


Многощипцовая крыша является сложной конструкцией, так как в ее состав входит несколько скатов и коньков, а также ендов. Разжелобок, образующийся в месте примыкания наклонных поверхностей, довольно часто становится местом протечек при неправильном выполнении монтажа ендовы.


В зависимости от устройства выделяют несколько видов ендовы:

  • Открытый вариант предполагает установку специального желоба в открытом стыке между двумя скатами. Такие ендовы считаются самыми простыми, применяются чаще всего на крышах, имеющих небольшой уклон.
  • Закрытые ендовы отличаются плотно прилегающими скатами и отсутствием зазора. Такие элементы можно увидеть на кровле, скаты которой имеют большой угол наклона.
  • Переплетенной называют ендову, устроенную между двумя скатами, на которых листы кровельного материала переплетаются друг с другом. При этом внутренний угол надежно защищен от проникновения воды.



Установка ендовы под металлочерепицу подразумевает монтаж нескольких элементов: усиленная гидроизоляция, внутренняя планка, которая защищает стык смежных стыков от проникновения влаги, и декоративная деталь для эстетичного внешнего вида.

Особенности монтажа ендовы при кровле металлочерепицей


В тех местах, где соединяются кровельные скаты многощипцовой крыши, отмечается высокий риск проникновения талой и дождевой воды. Объясняется это сложностью укладки гидроизоляционного материала на этом участке. Помимо этого на разжелобок оказывает давление нарастающая снежная масса в зимнее время.


Эти факторы требуют выполнения особых правил устройства ендовой под металлочерепицу:

  • Для равномерного распределения нагрузки от кровельного материала и снежной массы необходимо монтировать сплошную обрешетку в местах стыковки скатов многощипцовой кровли.
  • Также в месте сопряжения отдельных частей необходимо провести работы по дополнительной гидроизоляции. Это поможет предотвратить проникновение талой и дождевой воды в ендову. Усилить гидрозащиту помогает оборудование специального влагостойкого подкладочного ковра.



Перед тем, как установить ендову металлочерепицы, требуется основательно разработать конструкцию, чтобы в результате не выявилось недочетов, которые могут стать причиной протечек кровли. Помимо этого, следует правильно рассчитать вес кровельного материала, так как для более тяжелого покрытия требуется усиленная обрешетка.

Правила выбора комплектующих частей


Внутренние углы между скатами многощипцовой крыши оборудуются специальной планкой, которая также называется ендовой. Эта комплектующая деталь, защищающая разжелобок от проникновения влаги, подбирается индивидуально для каждого типа кровельного покрытия. Ендова металлочерепицы, профилированных листов, или кровельной стали выполнена в форме уголка, для металлочерепицы — в форме полукруглого желоба.


Все комплектующие элементы должны отвечать определенным требованиям:

  • Они должны соответствовать материалу, используемому для покрытия кровли.
  • Доборные элементы должны быть изготовлены из влагостойких материалов, чтобы зазор между кровельным покрытием имел надежную защиту от протечек.
  • Все комплектующие для металлочерепицы должны характеризоваться повышенной устойчивостью к механическим воздействиям и продолжительным эксплуатационным периодом.



Первоначальный монтаж сложных крыш и укладка кровельного материала выполнялась без доборных элементов, для этой цели использовались подручные средства или остатки кровельного покрытия. Современные производители выпускают ендовы различного цвета из разных материалов, что во многом облегчает подбор комплектующих для всех типов покрытия.

Установка и устройство ендовы


Начинающие мастера-кровельщики не всегда знают, как правильно выполнить вывод ендовы на скат кровли из металлочерепицы, чтобы эксплуатация не сопровождалась образованием протечек. Практика показывает, что технология не представляет особых трудностей при соблюдении правил и наличия необходимых инструментов и материалов.


Монтаж ендовы при кровле металлочерепицей проходит непосредственно в процессе укладки материала при помощи определенного набора инструментов. Для работы понадобится шуруповерт и саморезы, ножницы по металлу и специальная планка, гидроизоляционный материал и герметик.



Процесс выглядит следующим образом:

  • В месте монтажа ендовы кровли усиливают обрешетку, используя обрезную доску сечением 4*15 см.
  • Обрешетку застилают гидроизоляционным материалом, для большей защиты можно уложить несколько слоев.
  • Далее выполняют фиксацию внутренней планки разжелобка, с помощью оцинкованных шурупов.
  • Укладывают кровельный материал, промазывая зазор в месте стыка силиконовым герметиком.
  • В завершении монтируют верхнюю ендову, закрепляя ее кровельными саморезами, на которых имеются специальные прессшайбы.


Соблюдение технологии при решении вопроса, как сделать ендову из металлочерепицы, поможет создать надежную защиту внутренних углов сложной кровли от талой и дождевой воды, а также не допустит деформацию стропильной системы при повышенных нагрузках.


Устройство ендовы крыши из металлочерепицы: монтаж

Ендова́ в строительной терминологии – это внутренний угол, образуемый двумя взаимно пересекающимися плоскостям крыши. Другие названия – яндова, разжелобок, котловина, ендовка, выстилка. Название происходит от наименования сосуда с желобком-носиком для направления потока жидкости. Ендова для металлочерепицы и профнастила исполняет функцию отвода осадков с прилегающих скатов крыши.

Тяготы и невзгоды ендовы

Ендова – один из самых ответственных узлов крыши. Как показывает практика, ендовы текут чаще всего на крышах с покрытием из металлочерепицы или профнастила.

Обычные воздействия в виде дождя, снега, ветра, которым подвергаются все участки крыши, ендова испытывает в двойном размере. Во время сильного дождя вода в ней бурлит как в настоящем горном ручье, снегопад оставляет заносы и снежные мешки, ветер стремится оторвать края листов и задуть под покрытие. Кроме того, при резком понижении температур в зимнее время образуется лёд, который расширяясь, может деформировать края покрытия на примыканиях. В разжелобке бывает сложно обеспечить непрерывный поток воздуха от карниза к коньку для вентиляции кровли. Эти и многие другие «сюрпризы» заставляют более внимательно рассмотреть нюансы устройства ендовы.

Для того чтобы получить надёжный и долговечный узел ендовы, нужно выполнить три её желания:

  1. Установить её прочно и безопасно.
  2. Дать ей возможность дышать.
  3. Не пренебрегать ухаживанием.

Важно! Не нужно усложнять ендове жизнь, избегайте встречи ендовы с трубой. Встреча фатальна для обоих. Перед началом устройства дымоходов и вентшахт, убедитесь, что они не выйдут на кровле близко к разжелобкам.

Не стоит прогибаться под изменчивый мир

Одна из частых причин протечек крыш из профнастила и металлочерепицы в ендовах – излишний прогиб и затекание воды в образующиеся щёлки, поэтому важно исключить ненужную деформацию ендовы. Поскольку нагрузка, действующая на ендовы, весьма зависит от уклона и длины скатов крыши, климатических особенностей региона и некоторых других усложняющих факторов, существует несколько основных вариантов устройства обрешётки в ендове.

В случае если уклон крыши более 30 градусов, длина разжелобка не более 4 метра, а природа не балует район строительства снегопадами и ливнями, можно выполнить такую же обрешётку, как и на рядовых участках кровли. Но это очень редкий случай, скорее, исключение из правил.

Если уклон менее 30 градусов, а снег в регионе строительства не редкость, следует выполнить монтаж дополнительных брусков между основными брусками обрешётки на расстоянии до 0,8 метра от оси разжелобка.

При условии устойчивого снежного покрова в зимнее время, а также при длине ендовы более 5 метров, необходимо устройство в ендове сплошного настила из досок. Если доски не поставить, то под воздействием веса снега, льда, в летнее время под ливневым напором воды, ендовая планка может немного, буквально на миллиметры, прогнуться. Этого будет достаточно для попадания воды под уплотнитель, и гидроизоляционная плёнка может не сработать. Монтаж досок выстилки нужно вести вдоль ската крыши, оставляя между досками зазор 20 мм.

Свежее дыхание ендовы

Выполнить устройство вентиляции подкровельного пространства в области ендовы весьма не просто.

В случае с разреженной обрешёткой, циркуляция воздуха более-менее обеспечивается. Если речь идет о сплошном настиле, то кроме зазоров между досками сплошного настила, нужно правильно уложить в ендове гидроизоляционную плёнку.

Существует два основных узла, определяющих места устройства гидроизоляционного барьера.
Один узел, предложенный в Своде правил по проектированию и строительству, предусматривает монтаж гидроизоляционной плёнки ПОВЕРХ досок сплошного настила. Получается, что конденсат, образующийся на внутренней поверхности стального листа, будет скатываться по поверхности гидроизоляционной плёнки и удаляться. А вот доски сплошного настила могут быть влажными под воздействием паров конденсата под гидроизоляцией. В этой ситуации поможет монтаж супердиффузионной мембраны на участке ендовы. Например, все рядовые участки крыши покрываются обычной гидроизоляционной плёнкой, а участок ендовы выполняется с применением супердиффузионной мембраны.

Кстати, в случае непосредственного контакта «утеплитель гидроизоляция», когда нормальный воздушный зазор между пленкой и утеплителем не может быть обеспечен, проектом изначально предписывается применение супердиффузионной мембраны по всей площади кровли. Такой тип материала, как правило, является трехслойным и микроперфорированным. Размер и форма перфорации таковы, что позволяют проходить через них молекулам пара, но задерживают молекулы воды. Необходимо отметить, что супердиффузионные мембраны – материал двухсторонний, и очень важна его установка правильной стороной «навстречу всем парам».

Другой способ, изложенный в инструкциях по монтажу, рекомендует устройство гидроизоляционного слоя под досками сплошного настила. Возможность нормальной вентиляции зависит в этом случае от длины скатов. Такой способ подойдёт при устройстве холодного (неэксплуатируемого) чердака. Поскольку даже при зазоре 20 мм между досками настила, свободного обдувания воздухом деревянных конструкций не предвидится, доски будут неминуемо влажные от конденсата. Чтобы избежать этого, поверх досок сплошного настила, под металлический фартук следует закрепить дополнительный слой супердиффузионной мембраны.

Ендовые планки

Планка для ендовы, или разжелобок, выполняется из плоского листа оцинкованной стали с полимерным покрытием. Этот элемент, в особенности при отсутствии сплошного настила, следует приобретать из листа толщиной не менее 0,7 мм. Ширина планки зависит от длины ендовы и ширины выстилки. Производители профнастила и металлочерепицы предлагают стальные разжелобки с шириной полки от 300 до 600 мм.

Минимальную ширину желоба рекомендуется применять при длине ендовы не более 4 метра и при простых скатах (без усложняющих факторов). В идеале, нахлест металлочерепицы над стальным фартуком должен составлять не менее 250 мм. С профнастилом та же история. Поскольку по желобу во время дождя стекает большое количество воды, и чем длинее ендова, тем воды больше, узкие ендовы рискуют не справиться с потоком. Размер верхней накладки не столь важен, поскольку она несет в себе лишь декоративные функции.

Пошаговая инструкция

  1. Перед началом монтажа следует убедиться в целостности пароизоляционного слоя.
  2. Выполнить устройство сплошного настила из досок.
  3. Настелить гидроизоляционный слой поверх досок сплошного настила. Монтаж гидроизоляционной пленки в ендове следует вести вдоль ската снизу вверх. Стыки полотен рулона нужно выполнять Нахлестом 100–150 мм, соединяя полотна при помощи двухсторонней клеящей ленты.
  4. При необходимости, поверх основного контура гидроизоляции в разжелобке следует раскатать и закрепить на двустороннюю клеящую ленту дополнительный слой супердиффузионной мембраны.
  5. Выполнить монтаж крючков для крепления водосточной системы, если таковая предусмотрена.
  6. Закрепить карнизные элементы, не забывая, что гидроизоляцию следует напустить НА карнизную планку.
  7. Снизу вверх произвести монтаж стальных листов разжелобка. При это можно использовать и кровельные самонарезающие винты, и оцинкованные гвозди, и кляммер. Нахлёст листов разжелобка между собой по вертикали 200–300 мм. Можно выполнить лежачий фальц. Фартук также следует выводить поверх карнизных элементов. Выступающие края желоба следует аккуратно обрезать ножницами по металлу, срез листа обработать ремонтным покрасочным составом.
  1. Смонтировать все цельные листы металлочерепицы или профнастила на прилегающих к ендове скатах.
  2. На готовом стальном разжелобке маркером нанести линии разметки на расстоянии 100 мм от оси внутренней грани в каждую сторону.
  3. Через 30 мм с внешней стороны от размеченных линий, закрепить универсальную уплотняющую ленту.
  4. Измеряя расстояния от линии соединения с цельным листом и маркировочной линией ендовы, обрезать листы металлочерепицы или профнастила. Монтаж элементов нужно вести один за одним. Нахлест листа профнастила на металлический фартук ендовы должен быть не менее 250 мм.

При желании, поверх стыка можно установить декоративную накладку. Это необязательно, но если срез профнастила или металлочерепицы получился неровным, то декоративная накладка поможет.

Не следует устанавливать уплотнители под верхнюю планку ендовы.

Уход за ендовой

Для того чтобы ендова исправно выполняла свои функции отвода осадков, за ней нужен уход.

  1. Главное очищать разжелобок и ближайшую водоприемную воронку, по мере необходимости, от мусора, листвы, посторонних предметов.
  2. Производить регулярный осмотр, и при необходимости периодически восстанавливать уплотняющие прокладки.
  3. Бережно очищать кровлю от чрезмерного скопления снега.

Ендова для металлочерепицы, ее особенности и пошаговая инструкция по монтажу

На чтение 6 мин. Просмотров 1.4k.

Данная статья позволяет узнать, как правильно сделать ендову крышу, а также узнать нюансы в строении и использовать советы профессионалов.

При строении дома учитывается не только практичность и длительность  срока службы материалов, но и внешний вид  готового здания. Для достижения необычного вида сооружения необходимо выполнение сложных элементов, например конструирование ендовой крыши под металочерепицу.

Ендова как элемент крыши

Ендовые крыши состоят из множества плоскостей,которые соединяются между собой под различными углами. Ендова –это наличие угла  между двумя скатами крыши.

Проектированием такого вида крыши должен заниматься профессиональный  строитель.Допускание даже незначительной ошибки может привести к протечке крыши и даже смещения всей системы строения. Чаще всего ендовые крыши покрывают черепицей металлической.

Различают некоторые виды ендовы:

  • Открытая ендова – вода имеет свойство стекать с крыши самостоятельно с помощьюжелобков. Открытая ендова имеет гидроизоляцию такую же, как и обычные скатные крыши.
  • Ендова закрытая – кровельный материал полностью закрывает крышу. Чаще всего предусматривается при скате крыши крутом.
  • Ендова перемешанная имеет характеристику закрытой ендовы, только материалы имеют свойство переплетаться между собой.При строении такого вида ендовы,панели которые используются для кровли переплетаются или имеют соединительную стыковую деталь.

Подготовительные работы по монтажу

Схему будущей крыши следует разработать еще на начальной стадии проектирования здания. В это же время необходимо определится с выбором типа ендовы. Тип зависит от материала для кровли.

Перед тем как начать монтажные работы необходимо проверить прямоугольность скатов на наличие перекосов. Наличие перекосов может очень усложнить работу по монтажу.

Необходимо все деревянные элементы  обработать антисептическим средством для дерева. Потому что после монтажа кровельного покрытия  это невозможно будут сделать.

Необходимо сделать необходимый расчет материала кровельного для крыши. Приготовить все необходимые инструменты для работы.

Проектирование ендового покрытия

Некоторые рекомендации для проектирования ендовой крыши:

  • При проектировании следует учитывать, что чем сложнее вид крыши и ее форма, тем труднее будет ее монтаж. И наоборот  меньшее количество скатов на крыше позволяет без трудностей  построить конструкцию.
  • При строительстве крыши с большим количеством ентов,необходимо сделать план крыши с учетом параметров сооружения
  • Для правильного проекта крыши нужно всю постройку разделить на прямоугольники.
  • В тех местах, где происходит соединение главного помещения с пристройками, будет лежать черта ендовы.

Для начала проектирования необходимо сделать чертеж всего здания. Строение каркаса ендов подразделяется на несколько типов: с нижней планкой и верхней. Планка нижняя строится в том случае, когда отрицательный угол образуется на стыке. Этот угол называетсяразжелобок, он служит для стека влаги с крыши. В проекте крышинижняя планка должна указываться заранее.

При проектировании следует места, в которых будет монтироваться  ендова, дополнительно укрепить деревянными брусьями.

Что потребуется для монтажа?

При строительстве ендовой крыши необходимы следующие инструменты:

  • Измерительная рулетка
  • Карандаш
  • Шнур обивочный
  • Шпатель небольшой формы
  • Молоток
  • Нож кровельный
  • Фен строительный средней мощности
  • Пистолет клеевой
  • Гвозди
  • Деревянные брусья
  • Инструмент, с помощью которого огибают кромки
  • Материал для гидроизоляции
  • шуруповерт
  • саморезы
  • станок для резки метала
  • линейка
  • заклепки стальные
  • уровень

Инструменты должны быть хорошего качества, ведь успех выполнения работы во многом зависит от качества инструментов.

монтаж необходимо проводить с использованием саморезов  которые выпускаются  с резиновыми накладками, этопредотвратит попадание воды.

Этапы работ

  • монтировать желобок на настил необходимо до того как набивается обрешетка. Перед началом установления ендовы следует сделать настил деревянный под желобок,для этого применяется обрезная доска,обработанная антисептическим средством.
  • Проведение гидроизоляции крыши – можно использовать материал рубероид
  • Необходимобоковые кромки металлического желобка отогнуть, что бы получился угол 90 % и спрофилировать их на деревянному бруску
  • Необходимо согнуть по центральной оси желобок намного больше, нежели угол ендовы.
  • Желобок монтируется в порядке сверху вниз. Обрезая желобок нужно предусматривать расстояние для желоба водосточного,примерно 5 см.
  • Используя металлические скобки желобок необходимо закрепить.Что бы избежать сдвижения ,желобок необходимо прибить гвоздями к настилу.
  • Последующий нахлест должен быть более 10 см., при монтаже ребра необходимо совместить.
  • Аккуратно необходимо приклеить защитную полосу к краю желоба. Эти специальные полосы имеют смазку, которая обладает влагоотводящим свойством.
  • Производится настил на поверхность металочерепицы

Монтаж верхнего слоя ендовы  делается, как и нижний слой. Но крепленым основанием в этом случае выступает металочерепица. Крепление  происходит с помощью саморезов с резиновыми накладками.

Ендова является самым уязвимым местом на крыше, она должна иметь соответствующую защиту от природных явлений. Для этого используется рулонные настилы для ендовы.Укладку таких покрытий необходимо производить в несколько слоев,поперечно всей площади ендовы.

Преимущества ендового настила

  • Внутренние изгибы имеют хорошую защиту
  • Снижение негативного воздействия окружающей среды
  • Эстетический вид улучшается
  • Гарантированноеотсутствие протечек

Некоторые рекомендации по монтажу ендовой крыши

  • Необходимо качественно клеить ленты, герметизирующие —  это предотвратит попадания мусора и воды
  • Обрешетку следует устанавливать, начиная снизу на капельники.
  • Следует проверить,что бы кровельный настил прилегал очень плотно к ендовым планкам

Советы профессиональных строителей

  • Скрывать недостатки ендова можно с помощьюфальшь – ендовы, она крепится через каждые 40см.
  • Монтаж ендовы следует проводить  вместе с остальными работами, не следует откладывать  эту работу на длительный срок
  • В тех случаях,когда угол ската получается почти плоским необходимо положить дополнительный слой гидроизоляции
  • Материал для ендова должен прочным, прочнее, чем сам настил кровельный
  • Если в качестве кровли используется металочерепица необходимо использовать уплотнитель саморасширающийся
  • Не стоит монтировать гидроизоляцию ендовы, если еще не проложен первый ряд материала для кровли.
  • Тип закрытой ендовой имеет более привлекательный вид
  • Основа под конструкцию должна быть прочной
  • Для качественной защиты следует использовать гидроизоляционный материал в несколько слоев
  • Не стоит монтировать ендовую крышу в дождливую погоду

Придерживаясь советов специалистов монтаж ендовы вполне под силу выполнить самостоятельно, но для этого необходимо иметь строительный опыт.

Кровля крыши,выполненная качественно по правильно разработанному проекту будет служить длительное время. Крыши с применением ендовы имеют очень необычный вид, который предает зданию очень красивый и завершённый вид.

Убедитесь, что правильно выбрали долину крыши для своего дома

Долина крыши — это архитектурный термин, обозначающий наклон, на котором встречаются две крыши. Технически это металлические каналы V-образной формы, образующиеся в «складках» кровли.

Емкость крыши — одна из самых важных частей крыши, потому что по ней вода стекает в желоб. V-образная впадина позволяет чрезмерному количеству дождя стекать с вашей крыши. Обрушенная крыша приведет к огромным убыткам и является результатом плохо построенной впадины крыши.

Большинство кровельных долин оцинкованы, что вызывает коррозию. Замены очень распространены и очень дороги. По оценкам экспертов, ежегодно ремонтируют крышу 7% домовладельцев.

В настоящее время,
если вы думаете о замене долины на крыше или строите новую
домой у вас есть несколько вариантов.

Как узнать, что состояние долины моей крыши ухудшается?

Когда впадина крыши в вашем доме начинает разрушаться в результате протечки, потолок под этой областью начинает окрашиваться.Если в впадине крыши есть дыра от ржавчины, течь начнет капать в ваш дом. Отверстие ендовы также может быть забито листьями. В этом случае в ваш дом хлынет большое количество воды после шторма или сильного дождя.

Не ждите, пока ваша крыша рухнет! Убедитесь, что ваша крыша и ваш дом защищены наиболее эффективной крышей. Каждый дом индивидуален и требует разных долин.

Есть два типа кровельных долин

  • Открытая долина

    Открытая впадина крыши — это когда материал кровельного покрытия заканчивается на несколько дюймов перед центральной линией впадины.На его месте накладка из металла.

    Представьте себе крышу из черепицы. Вся крыша состоит из черепицы, за исключением долины, где встречаются две крыши, и представляет собой плоскую металлическую пластину. Долина из металлической обшивки защитит крышу от проникновения воды. Вместо плоского куска металла на крыше могут возникнуть проблемы, если черепица или черепица составляют долину.

    В некоторых случаях черепица или черепица могут не ровно выровняться по воздуху в долине, что может препятствовать свободному стеканию воды с крыши.

  • Закрытая долина

    Закрытая выемка на крыше добавляет вашей крыше дополнительный уровень защиты. Есть два типа закрытых ендов: резные и тканые.

    Перед тем, как крыша будет построена, строитель установит защиту по всей крыше. При строительстве крыши кровельщик укладывает черепицу или черепицу через долину, чтобы она была покрыта всей долиной. В долине с закрытой крышей черепица или черепица служат облицовкой долины.

    Закрытая крыша бывает двух видов: резная и тканая.Разница между ними заключается преимущественно в эстетике. Срезанная крыша выглядит как сплошной кровельный лист. А плетеная крыша состоит из двух крыш, переплетенных по краям.

Согласно
к ABC Roofing
металл, который образует стыки между долинами крыши, так называемый кровельный оклад,
— еще одна проблема домовладельцев, которая может вызвать серьезную утечку в
дом. Мигание отводит чрезмерное количество воды из таких мест, как
Долина.

Так какая долина крыши прослужит дольше всего? Обычно архитекторам нравятся закрытые долины, потому что они лучше смотрятся на крышах.Кровельщики предпочтут открытую долину, потому что они настаивают на том, что открытая долина более практична. В конце концов, меньше шансов, что опавшие листья и иголки застрянут в открытой долине во время дождя, чем в закрытой долине. Крыша закрытого типа дешевле и проще в сборке.

Крыша — самая важная часть вашего дома. Если вы хотите, чтобы впадина на крыше была скрытой, выберите закрытую впадину. Если вы предпочитаете открытый металл, вы можете выбрать открытую долину.Открытый или закрытый, он прослужит дольше, если его построят опытные кровельщики.



Крыша с открытой долиной и крыша с закрытой впадиной — что рекомендуется

ПРИМЕЧАНИЕ. IKO рекомендует использовать открытые металлические впадины для обеспечения наилучших характеристик кровли. Ограниченная гарантия IKO не распространяется на все другие типы долин.

Долина крыши — это место, где встречаются две поверхности крыши. На каждой плоскости крыши есть слой черепицы, который должен плавно пересекаться в ендове, даже если они уложены под немного разными углами.За прошедшие годы кровельщики и производители придумали несколько различных способов установки ендовы и объединения этих двух плоскостей крыши вместе.

Емкость крыши — сложная часть крыши для установки. Вода с обеих плоскостей крыши направляется в долину, поэтому она несет больше всего воды. Следовательно, впадина крыши подвергнется наибольшему износу и является вторым наиболее вероятным местом на крыше, где может возникнуть утечка. Производители могут потребовать, чтобы у вас была крыша определенного типа, чтобы на них распространялась их ограниченная гарантия.Таким образом, выбор метода установки впадины крыши имеет решающее значение для сохранения гарантии и обеспечения максимальной долговечности вашей крыши.

Существует три основных типа впадин кровли: впадины плетеной кровли, впадины закрытой кровли и впадины открытой кровли. Существует также подтип открытой металлической долины, называемой калифорнийской долиной. У каждого типа есть свои преимущества и недостатки. Мы составили краткую диаграмму, которая поможет вам понять фундаментальные различия между ними.

После таблицы мы подробно расскажем о каждом типе впадины крыши, о том, как содержать долину в хорошем состоянии и какие у вас есть варианты, если вам нужен ремонт впадины.

Типы долины крыши из гонтовой черепицы: Краткая справочная таблица

Кровельные впадины

Тип долины Производительность Стоимость установки Эстетика
Долина тканой крыши Низкая производительность, не рекомендуется Низкая стоимость Тканые впадины могут иметь неровности. Труднее добиться плетеной ендовы с ламинированной черепицей.
Крыша закрытого типа Хорошая производительность, не рекомендуется Низкая стоимость Закрытые впадины имеют прямой вырез в нескольких дюймах от центра.Такой образ нравится большинству домовладельцев.
Калифорния Roof Valley (вариант с открытым металлом) Лучше всего подходит для крутых крыш от 6:12 и выше, в некоторых местах может не соответствовать строительным нормам Низкая стоимость California обычно используются только с обычной ламинатной черепицей.
Открытая долина с металлической крышей Лучшая производительность, рекомендуется Более высокая стоимость Открытые впадины кровли имеют металлические вкладыши по центру. Такой образ нравится большинству домовладельцев.

Типы долины крыши из гонтовой черепицы

1. Долина плетеной крыши

В плетеной долине галька сплетена вместе через долину. Кровельный профессионал укладывает черепицу сразу в обеих плоскостях. Когда они достигают долины, они сплетают черепицу с каждой плоскости вместе, не разрезая ее.

Плетеная долина создает непрерывный вид. Однако сложно точно разместить переплетение посередине долины.

Тканые впадины сложно укладывать с помощью ламинатной черепицы, которая жестче и толще, чем черепица с тремя выступами. Скорее всего, они не будут достаточно сгибаться для аккуратного плетения, особенно в более прохладном климате. Из-за этого плетеные впадины не рекомендуются большинством производителей ламината. Установка плетеных желобов может привести к аннулированию вашей ограниченной гарантии.

Тканые впадины также не экономят время и материалы для кровельщиков по закрытым впадинам. Вместо этого получение правильного переплетения может занять больше времени, чем простой срез, который кровельщик должен сделать для закрытой ендовы.В результате плетеные долины сейчас встречаются редко.

2. Долина закрытых крыш

Вы можете определить впадину закрытой крыши по прямой линии обрезанной черепицы, идущей приблизительно по середине впадины. Чтобы получить такой вид, профессионал-кровельщик сначала устанавливает черепицу на одну плоскость крыши. Они останавливаются примерно в 12 дюймах от центра долины. Затем укладывают черепицу на вторую плоскость, позволяя им перекрывать первый слой. Наконец, они разрезают второй слой черепицы по прямой линии в двух дюймах от центра долины.В результате такого способа укладки верхний слой черепицы перекрывает нижний на несколько дюймов.

Битумная черепица установлена, долина с закрытым срезом, вероятно, не лучший выбор. Ламинированная черепица может быть слишком толстой, чтобы правильно загибать ее в впадину, и слишком толстой, чтобы аккуратно ложиться под второй слой черепицы. Кровельщику также потребуется больше времени, чтобы прорезать слои ламината.

3. Калифорния Roof Valley

Калифорнийская долина — вариант долины с открытой металлической крышей.Некоторые кровельщики называют один из вариантов закрытой долины «калифорнийской долиной», но мы сегодня не обсуждаем этот тип. В центре калифорнийской долины крыши высвечивается металл. Он призван сэкономить кровельщикам еще больше времени, так как им не придется резать черепицу этим методом.

Для установки открытой металлической кровельной долины в Калифорнии профессиональные кровельщики устанавливают металлический гидроизоляционный слой, а затем кладут черепицу рядом с ним на их стороне, параллельно центральной линии долины.Цветная часть гонта обращена к центру долины. Этот метод укладки в ендовы экономит время, так как черепицу не нужно обрезать, чтобы она соответствовала ендове. Только опытные кровельщики должны пытаться установить кровельную долину в Калифорнии.

Калифорнийская долина крыши хорошо работает на крутых крышах, от 6:12 и выше. На крутых крышах с уклоном меньше вероятности, что вода будет течь по крыше сбоку. На крышах с низким уклоном вода может течь боком и может попасть под горизонтально уложенную черепицу.Установка долины в калифорнийском стиле может привести к аннулированию вашей ограниченной гарантии. Это также может нарушать строительные нормы и правила в вашем районе.

Кровельщики, которые стремятся сэкономить время при установке долин, но не хотят жертвовать качеством кровли, могут рассмотреть черепицу IKO Cambridge TM . Они изготавливаются по размеру «Advantage», что означает, что они имеют более длительное воздействие на черепицу. В результате они покрывают большую часть крыши меньшим количеством черепицы, что экономит время кровельщиков при их установке.

4.Открытая долина крыши (с металлической обшивкой)

Открытая металлическая впадина позволяет избежать проблемы соединения черепицы с двух плоскостей крыши. Вместо этого профессиональные кровельщики устанавливают вдоль ендовы металлический оклад, в идеале — оцинкованную или окрашенную сталь. Они устанавливают черепицу после устройства и обрезают черепицу с обеих сторон так, чтобы часть металла оставалась открытой.

Открытые выемки на металлической крыше обеспечивают отличную производительность, особенно когда речь идет о проливании снега и предотвращении скопления мусора.Они также работают лучше, потому что не требуют большого количества гвоздей в долине. Вместо этого кровельщики должны прибивать гвозди только по краям гидроизоляции, которые находятся достаточно далеко от центра впадины, чтобы быть в безопасности.

Большинство домовладельцев также находят, что им нравится внешний вид открытых металлических впадин, потому что они определяют каждую плоскость крыши. Крыша с открытыми металлическими нишами, особенно в сочетании с габаритной черепицей, «выскочит».

С другой стороны, открытая металлическая впадина может быть дороже, чем другие типы установки.Вашему кровельцу нужно будет выбрать, купить и привезти в работу окладочный материал. Чтобы установить его, им нужно будет проложить меловые линии, разрезать гидроизоляцию, закрепить ее и вырезать много черепицы.

Какой тип долины крыши рекомендуется?

Какой тип долины на крыше профессиональные подрядчики и производители рекомендуют вам выбирать для вашей крыши? Хотя закрытые долины остаются популярными, они могут не обладать той долговечностью, которую могут дать вам открытые металлические долины.

Закрытые ендовы стали популярны среди подрядчиков благодаря своим эстетическим качествам, а также простоте и скорости монтажа.Они не требуют дополнительных материалов для установки или количества дополнительных ступенек, необходимых для открытой металлической ендовы.

По словам Джеффа Тессаро, давнего менеджера по сбыту IKO Ontario One Step по сбыту, закрытые долины для жилищного строительства были популярны с тех пор, как он работал подрядчиком по кровельным работам в конце 90-х годов. «Жилые крыши по-прежнему предпочитают системы закрытых долин, потому что они более рентабельны, а у подрядчика уже есть необходимые материалы», — говорит Тессаро. Однако он их не рекомендует.Они могут быть популярны, но не работают.

Тессаро указывает, что в системе закрытых долин лед и вода не сбрасываются так быстро, а непрерывное накопление и перетекание воды во время штормов может привести к потере гранул. И хотя некоторые домовладельцы могут предпочесть эстетику закрытой долины, чем тяжелее и толще черепица, тем менее вероятно, что она будет лежать ровно на стыке.

Для открытой металлической ендовы к настилу крыши крепится лист металла (обычно стальной, иногда медный).Металл обычно предварительно окрашивают, чтобы наилучшим образом дополнить цветовую смесь черепицы. Кровельная черепица устанавливается , , затем разрезается и герметизируется там, где они перекрывают металлический канал.

«При условии, что остальная кровельная черепица была правильно установлена ​​и работает должным образом, мой опыт показывает, что система открытой долины со временем работает лучше», — говорит Тессаро. Он отмечает, что из-за металлической конструкции открытой металлической долины он может быстрее проливать лед и воду, что может помочь минимизировать потерю гранул.Установленный правильно, он обеспечивает уникальный эстетический вид, особенно при использовании окрашенной или медной катушки. «И если проблемы с протечками крыши или другим повреждением возникнут спустя годы, систему открытой долины легче отремонтировать или заменить», — говорит Тессаро.

Это причины, по которым в инструкции по применению IKO рекомендуется открывать металлические ложбинки для достижения наилучших результатов.

Тессаро говорит: «Домовладельцы понимают важность выбора правильной черепицы. Цвет, характеристики, стоимость и ограниченная гарантия — это факторы, которые они принимают во внимание, но очень немногие знают о применении в открытых и закрытых долинах. Это дает подрядчикам значительную возможность обучить домовладельца и позиционировать открытую долину как вариант допродажи ».

Когда следует ремонтировать долину крыши?

Так как долина является очень уязвимым местом на крыше, вы должны быстро реагировать на любые признаки того, что она может быть не в лучшем состоянии. Гораздо более рентабельно и менее хлопотно отремонтировать ендову крыши до того, как возникнет утечка.

Любой из этих знаков может указывать на то, что пора ремонтировать долину крыши:

  • Изогнутая черепица: Если у вас крыша с закрытым срезом, возможно, на ее краю образовались скрученные или приподнятые черепицы.Если не устранить эту проблему, вода может проникнуть за черепицу.
  • Неровности: Закрытый разрез, Калифорния и тканые долины могут иметь неровности или неровный вид, особенно если ваша крыша покрыта ламинатом. Лучше всего устранить эти неровности, установив открытые металлические выемки.
  • Сыпучие гранулы: Большое количество воды, стекающее по закрытой выемке среза, может привести к разрушению гранул черепицы. Если ваша крыша не была только что установлена, необходимо решить проблему с сыпучими гранулами.
  • Утечки ниже впадины: Течи через крышу не всегда появляются непосредственно ниже точки проникновения. Однако, если вы считаете, что в вашей долине есть утечка, из-за которой вода попадает на чердак внизу, будет разумно немедленно проверить это.
  • Отсутствие черепицы: Если рисунок долины выглядит не совсем правильно, возможно, черепица отсутствует, и это всегда является поводом для беспокойства.

Не уверены, что ваша крыша требует внимания? В случае сомнений спросите у профессионала-кровельщика их мнение о состоянии вашей крыши и ее впадин.Вы можете найти его через Поиск подрядчиков по ремонту кровли IKO.

Гидроизоляционные материалы для долины крыши

Если у вас устанавливаются новые выемки на крыше в рамках ремонта или восстановления кровли, вам нужно будет выбрать гидроизоляционный материал. IKO рекомендует выбирать оцинкованный металл толщиной не менее 28 и 24 дюймов (610 мм). Ваш профессиональный кровельщик также подтвердит строительные нормы и правила, чтобы убедиться, что выбранный вами гидроизоляционный материал соответствует требованиям.

Возможности для окладочного материала включают:

  • Сталь: Если вы используете сталь, она должна быть устойчивой к ржавчине и коррозии.Возможны варианты: оцинкованная сталь, сплавы цинк-сталь и нержавеющая сталь. Менее известный вариант — крашеный терне. Для этого производители наносят на сталь покрытие из олова и свинца.
  • Алюминий: Хотя алюминиевый оклад не так долго, как другие отделочные материалы, он экономически эффективен и достаточно гибок, чтобы выполнить свою работу.
  • Медь: Медь — красивый традиционный кровельный материал, который также используется для высечки других компонентов кровли. В открытой металлической долине на меди образуется патина.Для долин кровельщик может использовать медь с высоким выходом или холоднокатаную медь (высокопрочная и холоднокатаная обработка придают меди более благоприятные характеристики, включая повышенную прочность).

Вы также можете принять во внимание цвет крыши. Те домовладельцы, которым не нравится открытый вид открытых металлических долин, могут подобрать мерцание, максимально приближенное к цвету их черепицы, так что мерцание будет едва заметным. Домовладельцы, которым нравится внешний вид открытых металлических долин, могут выбрать что-то более эффектное, например медь, контрастирующую с цветом их черепицы.Если вы устанавливаете новую крышу, при выборе цвета черепицы подумайте, какие цвета мигания доступны в вашем районе.

Гидроизоляционный профиль для долины крыши

Материал для гидроизоляции долины

также бывает двух разных форм или профилей. Большинство долин гофрированы в центре, поэтому они имеют форму буквы W. Центр буквы «W» действует как барьер для дождевой воды.

Этот барьер замедляет движение воды, когда она пытается перейти с одной стороны гидроизоляции на другую.W-образная планка полезна, когда у вас есть плоскости крыши с разным уклоном, например, когда слуховое окно встречается с плоскостью крыши. Без барьера в гидроизоляции вода может устремиться прочь от плоскости с более высоким уклоном на и, возможно, под черепицу на плоскости с более низким уклоном.

Если ваша крыша не имеет примыкающих друг к другу плоскостей крыши с разным углом наклона, вы можете использовать V-образный оклад. Эта планка имеет только один изгиб, который просто совпадает с углом впадины крыши под ней.

После того, как вы выбрали отделочные материалы, кровельщик может приступить к работе. При желании вы можете узнать об укладке битумной черепицы с открытой долиной, чтобы понять, что должен делать ваш кровельщик.

Поддержание долины крыш в хорошем состоянии

После того, как вы отремонтируете или смонтируете выемки на крыше, вы можете сделать несколько вещей, чтобы убедиться, что они остаются в хорошем состоянии.

  • Предотвращение образования ледяных плотин: Ледяные плотины обычно образуются в долинах крыш.Все кровельные впадины должны иметь слой льда и водозащитный слой под гидроизоляцией или черепицей для защиты. В долинах этот слой должен быть минимум 2 фута в ширину, хотя кровельщики могут использовать полноразмерный 36-дюймовый рулон. Ваш строительный кодекс может потребовать, чтобы он был шире. Кроме того, открытые металлические долины имеют тенденцию сбрасывать лед быстрее, чем долины других типов.
    Тем не менее, домовладельцы должны по возможности минимизировать ледяные дамбы в долине. Причина номер один образования ледяных плотин — это неправильная изоляция чердака, а не проблема самой крыши.Чтобы предотвратить образование ледяных дамб, вам нужно поговорить с кровельщиком о вариантах изоляции чердака. Если ваша изоляция в порядке, у них могут быть другие решения, которые помогут вам предотвратить образование ледяных дамб в долине и в других местах.
  • Убрать мусор: Листья, ветки деревьев и другой мусор обычно собираются в долинах крыш. Мусор может прервать поток воды с вашей крыши, способствовать росту водорослей и плесени, а также повысить вероятность образования ледяной плотины. При чистке желобов важно регулярно убирать с крыши мусор.Открытые металлические долины обычно сбрасывают мусор быстрее, чем другие типы долин, поэтому они настоятельно рекомендуются для крыш с более низким скатом, которые имеют тенденцию собирать мусор.

Нужна освежающая процедура по уходу за кровлей? Ознакомьтесь с советами IKO по уходу за кровлями из битумной черепицы, чтобы вы могли содержать впадины и остальную часть крыши в хорошем рабочем состоянии.

Зачем сосредотачиваться на долинах своей крыши?

Долины — важная часть крыши, потому что они видят наибольший поток воды.Гарантия того, что у вас установлен наиболее эффективный тип ендовы, поможет продлить срок службы вашей крыши.

Напомним, что калифорнийские долины и переплетенные долины могут ограничить продолжительность жизни вашей долины на крыше. Они могут даже аннулировать вашу ограниченную гарантию. Когда дело доходит до вопроса об использовании открытых металлических долин или крыш закрытых долин, специалисты IKO по кровле считают, что открытые металлические долины являются лучшими показателями. Это обновление крыши до открытой металлической долины дает вашей крыше лучшую сопротивляемость проникновению воды.Кроме того, открытые металлические долины сбрасывают мусор, снег и лед быстрее, чем любой тип долины на крышах, где в долине используется черепица.

Если вы хотите получить от своей кровли самый долгий срок службы и максимальную эффективность, ознакомьтесь с руководствами IKO Roofing 101. Мы предлагаем простые объяснения основ кровли, чтобы помочь вам лучше понять, как ваша крыша должна выглядеть и функционировать.

Выберите лучший тип долины на крыше для вашего дома

Возможно, вы не особо задумывались над дизайном своей крыши,
особенно до деталей того, как будут выглядеть впадины на крыше, если вы
столкнулись с внезапной необходимостью заменить или отремонтировать крышу. Кровельные долины
точки, в которых соединяются 2 плоскости на вашей крыше, которые направляют воду в
стечь с твоей крыши. Долины бывают трех основных стилей: закрытые, тканые и открытые.
Все три стиля являются хорошими вариантами и зависят от личных предпочтений, когда
решая, что лучше.

Закрытые долины

В закрытых долинах используется основной кровельный материал, обычно гонт.
или плитки, чтобы покрыть долину и создать видимость непрерывности через
крыша. Есть два основных стиля.

  • Закрытые выемки

    Расположение черепицы или черепицы создает впечатление, что вся крыша задрапирована по поверхности, с непрерывной поверхностью и без острых краев.

  • Закрытые тканые долины

    Шов в месте пересечения двух плоскостей кровли эстетически сплетен вместе, образуя переплетенный рисунок, который создает шов, соответствующий контурам крыши.

Открытые долины

Крыша, использующая стиль открытой долины, включает размещение куска металла в форме буквы «V» или «W», обычно гальванизированного, а иногда и меди, в шве впадины, а затем накрывается листом-основанием, например 30LB.и либо органическое, либо модифицированное основание, в зависимости от того, укладывается ли плитка или черепица. Две плоскости крыши остановятся в нескольких дюймах от этого, чтобы оставить долину открытой с открытыми водонепроницаемыми материалами.

Как выбрать стиль долины крыши

Если вы не можете решить, какой стиль лучше подойдет вашей крыше, то это
полезно понять различия между основными типами долин, чтобы получить
лучшее понимание их функциональности. Один из первых аспектов
Считайте это эстетикой .Если вы проводите некоторое время, путешествуя по окрестностям, глядя на
разные стили, вы можете решить, какой, по вашему мнению, лучше всего будет смотреться в вашем доме.
Некоторые люди предпочитают элитный вид открытой долины, который часто используется на плитке,
глина или дерево встряхивают. Из-за толщины этих материалов открываются долины или
нормальные нормально устанавливаются.

С точки зрения функциональности оба стиля долины качественные
варианты на выбор. Закрытые бороздки защищают кровлю от истирания
это может вызвать стекание воды, и поэтому они являются довольно прочными вариантами.В
главное преимущество закрытых долин в том, что они защищают
крыша
от накопления снега и льда, однако во Флориде это не проблема, которая требует
следует рассматривать. Открытые долины отлично подходят для предотвращения попадания влаги.
проникает через обшивку и защищает крышу от влажности
наружный воздух. В конце концов, если у вас качественный монтаж кровли, вы
никогда не придется беспокоиться об утечках или проблемах.

Кровельные впадины являются наиболее уязвимыми участками кровли из-за
постоянное истирание из-за вытекания воды, особенно в сезон дождей.Они могут
также могут быть повреждены очень сильным ветром. По этим причинам важно, чтобы
вы поддерживаете кровлю в надлежащем состоянии, чтобы предотвратить утечки. Если ваша крыша показывает
износился или нуждается в замене, позвоните в AABCO
Покройте крышу сегодня и поговорите с нами о различных вариантах долины на крыше
для вашего дома.


Крыши закрытой долины и крыши открытой долины: в чем разница?

Участок впадины крыши — прямые линии, образующиеся при пересечении двух разных плоскостей крыши — является критической областью, через которую проходит огромное количество стока воды.Долины обычно встречаются там, где двускатные слуховые крыши встречаются с основной крышей, или когда у дома есть угловые крылья или пристройки, где встречаются две секции крыши в разных плоскостях. Например, у дома с L-образной или Т-образной формой основания всегда будут впадины на крыше, где встречаются две части дома. Противоположные поверхности плоскостей крыши отводят воду в сторону впадины, откуда она затем направляется к краю крыши.

Одна из деталей, которая различается в зависимости от дома, — это метод высечки долин на крыше. Существует два распространенных метода завершения гидроизоляции ендовы в системе крыш из гонтовой черепицы: закрытая ендина s или открытая ендина . Чтобы понять, что делает долину закрытой или открытой, важно понимать, как она устроена.

Что такое крыша с закрытой долиной?

Перед установкой кровли из гонтовой черепицы подрядчик по кровле устанавливает подстилку по всему настилу крыши. В подложку может быть встроен самоклеящийся экран от льда и воды или другой тип подложки, толщина которой больше, чем толщина подложки, покрывающей остальную часть кровельной системы.Эта самоклеящаяся подкладка действует как облицовка долины.

Для закрытой ендовы кровельщик установит черепицу на настил крыши и протянет асфальтовую черепицу через область, где встречаются противоположные плоскости крыши, так что черепица покрывает или «закрывает» область долины. После завершения долина будет покрыта битумной черепицей, так что самоклеящаяся подложка будет полностью покрыта битумной черепицей. Битумная черепица служит одновременно облицовкой долины и поверхностью износа для защиты от воды.

Что такое крыша с открытой долиной?

По сравнению с закрытой долиной, открытая долина добавляет еще один слой облицовки в долину. После укладки самоклеящейся подкладки поперек ендовы устанавливают предварительно гнутую металлическую облицовку ендов. Этот материал для долины может быть изготовлен из любого металла, который будет противостоять погодным условиям, кислотным дождям и другим загрязнениям. Можно использовать оцинкованную сталь, алюминий и медь.

Поскольку битумная черепица укладывается поверх настила крыши, она расширяется в долину.Тем не менее, эта черепица не проходит полностью через область долины, а, скорее, остается обнаженной центр металлической впадины. Кроме того, важно не забивать черепицу гвоздями через металл ендовы. Затем меловой линией проводится линия от вершины долины до основания долины. Затем черепица вырезается из области долины, «открывая» поверхность облицовки долины для стока воды и окружающей среды. При открытой впадине полоса металла будет видна на крыше везде, где встречаются две противоположные плоскости крыши.

Когда выбирать закрытую долину открытой долине

Есть несколько причин, по которым подрядчики и домовладельцы могут выбрать установку открытой или закрытой долины:

  • Эстетика: Подрядчики, дизайнеры и владельцы предпочитают внешний вид долины одного типа другому. Важно помнить, что замкнутая впадина скрывает облицовку впадины и позволяет плоскостям крыши слиться друг с другом. С другой стороны, открытые впадины оставляют металл незащищенным, что может быть более приятным для глаз, особенно если в качестве облицовки впадин используется медь.
  • Стоимость: Подрядчики могут снизить стоимость материалов на кровельных проектах, отказавшись от металла, устанавливаемого в долинах. Это снизит установленную стоимость проекта, особенно если в устанавливаемой кровельной системе имеется значительное количество впадин.
  • Функциональность: Мнения монтажников и проектировщиков расходятся относительно функциональности закрытых долин и открытых долин. Закрытые долины, если они не построены должным образом, могут иметь тенденцию направлять воду под черепицу, уложенную поверх нижнего слоя черепицы.Однако открытые долины могут быть восприимчивы к скоплению воды вдоль верхней части отрезанной черепицы в долине, если не обрезаны должным образом, что потенциально может вызвать протечки крыши.

Короче говоря, при замене кровельной системы в вашем доме или здании следует учитывать оба варианта. Если вы решили выполнить замену крыши самостоятельно, убедитесь, что вы учли эти различные факторы, прежде чем начинать установку. Если вы решили, что профессиональный подрядчик по кровельным работам выполнит замену вашей крыши, обязательно обсудите с ним, как они будут решать детали долины.Обращение к деталям долины до начала работ позволит вам рассмотреть возможности и в конечном итоге получить желаемый внешний вид и функциональность вашей кровельной системы.

Крыша с закрытой долиной

  • Долина сливается с остальной частью крыши

  • Может быть немного дешевле

  • Установка может быть затруднена при резких углах впадины

Крыша с открытой долиной

  • Открытый металл может улучшить внешний вид

  • Вода с меньшей вероятностью скапливается под черепицей

  • Упрощает установку черепицы

Осмотр крыши: начинка, часть 5

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия во время проверки крутые, жилые крыши.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

ИЗМЕНЕНИЯ НАКЛОНА КРЫШИ или НАПРАВЛЕНИЯ

Как вы знаете, IRC требует установки гидроизоляции в местах, где крыша меняет наклон или направление. Мы рассмотрим некоторые примеры этих областей более подробно.

ДОЛИНЫ

Долины образуются на стыке двух скатов крыш.Долины особенно уязвимы для утечек по двум причинам:

  • во-первых, комбинированный сток с обоих скатов крыши сосредоточен в долине; и
  • во-вторых, материалы кровельного покрытия прерываются изменением направления кровли.

Есть два основных типа долин: открытые и закрытые.

Открытые долины

Открытые долины не зависят от материалов кровельного покрытия, чтобы стоки не проникали в долину. Вместо этого долина облицована металлом.Материал кровельного покрытия удерживается на расстоянии от 2 до 6 дюймов с каждой стороны от центральной линии, поэтому некоторые блики видны.

Вы можете увидеть несколько домов с открытыми долинами, покрытыми рулонной кровлей или чем-то подобным. Эти долины не прослужат так долго, как долины, облицованные металлическим слоем, поэтому это условие следует указать в вашем отчете.

Если облицовка ендовы не повреждена или не подходит к концу срока службы, вы не рекомендуете замену, потому что это действительно проблема качества, а не дефект.

Гидроизоляция может быть не гофрированного типа, как на этой фотографии…

… или типа, у которого есть загиб в центре, чтобы не дать быстро текущим стокам течь через долину и вверх под кровельным покрытием. материал на соседнем склоне, называемый «перекрестная промывка».

Металл Valley может иметь другие профили, в зависимости от того, какие кровельные материалы используются.

Открытые долины имеют то преимущество, что они легче уносят мусор, чем закрытые долины.Вот пример открытой долины, которая практически является закрытой долиной! Как видите, долины такого типа легко собирают мусор.

Вот открытая долина, которая ЯВЛЯЕТСЯ закрытой долиной! Ты никогда не знаешь что ты можешь найти!

Вы можете увидеть похожие материалы кровельного покрытия с различными видами долин, установленными разными способами.

Вероятно, вы не знаете метод, рекомендуемый производителем, и вам просто нужно будет действовать на основе вашего здравого смысла, чтобы решить, предотвратит ли используемый метод долинной гидроизоляции утечку.

Если вы видите впадину, которая выглядит неправильно, но вы не уверены, что она неисправна, ваш отчет должен включать описание, в котором отказываются от правильной установки и рекомендуют осмотр специалиста.

Закрытые долины

Закрытые долины — это те долины, в которых не видно мерцания в долине. В настоящей закрытой долине кровельный материал непрерывно проходит через долину и защищает ее от проникновения влаги.

Но с некоторыми типами материалов для кровельного покрытия, такими как шифер и черепица, металлический фартук может по-прежнему быть основным барьером для влаги, но может быть не виден под кровельным материалом.

Термины могут сбивать с толку. Не так уж важно, назовет ли кто-то ее «открытой» или «закрытой» долиной. Что действительно важно, так это то, что вы понимаете различные методы, используемые для создания впадин, и то, как эти методы могут потерпеть неудачу. Если вы понимаете слабое место материалов и методов, тогда вы будете знать, где искать неудачи.

Закрытые долины не обязательно должны иметь металлический фартук, но они должны иметь дополнительную подкладку, выстилающую долину, предпочтительно пару слоев рулонной кровли.

Обычно вы можете увидеть, было ли это сделано, внимательно посмотрев на нижний край впадины.

Долина на моей крыше?

Долина на моей крыше? — Объяснение языка кровли: Долины

Долина без металлической планки.

Долины и мигание, объяснение простым языком.

Может показаться странным узнать, что у вас есть долина на крыше. Место пересечения двух поверхностей крыши называется долиной. Это одна из наиболее распространенных областей протечки крыши. Поверх этих стыков кладут непроницаемые материалы, такие как металлические листы или рулоны крыши, чтобы изолировать от влаги.

Битумная черепица и металлический оклад на поврежденной канадской крыше.

Определение долины крыши

Самая большая часть крыши — это плоское пространство, покрытое непроницаемым материалом, таким как битумная черепица, металлическая черепица или шиферная черепица, для защиты конструкции крыши и внутренней части здания. строительство. Когда встречаются две поверхности крыши, образуется впадина. В долине образуется канал, по которому влага стекает с крыши.

Важность гидроизоляции в долинах

Вода течет по металлической гидроизоляции в долине и по ней.

Если ваш кровельщик говорит установить гидроизоляцию в впадинах, подрядчик опасается, что влага может проникнуть между стыками. Гидроизоляция размещается в впадине для создания непроницаемого уплотнения. Долины часто разрушаются быстрее, чем другие части крыши, особенно, если в канале скапливаются листья и мусор. Если долины забиваются, вода не стекает. По мере накопления мусора мигание ослабевает и разъедает.

Если ваша крыша протекает, специалист по кровельным работам может осмотреть поверхность крыши и впадины, чтобы найти источник. Roofr работает с проверенными подрядчиками по кровельным работам, имеющими лицензию на работу в вашем районе. Каждый независимый подрядчик предоставляет гарантию на труд и гарантию на материалы. Roofr позаботится о том, чтобы вы остались довольны качеством работы.

Наша цель — услышать, как вы скажете: «Мой кровельщик отлично поработал.Моя крыша выглядит великолепно, впадины хорошо запечатаны и никаких проблем ».

Если у вас есть вопрос о кровле, позвоните Roofr по телефону 866-819-5215, чтобы поговорить напрямую со специалистом по кровле. T.

Установка перепрошивки долины, что можно и чего нельзя делать

Размещено подано в раздел Установка на крышу.

Выполнить надлежащую установку ендовыдела несложно. Фактически, выполнение нескольких основных процедур установки обычно обеспечивает надежную установку.Даже в этом случае высокий процент долинных плит не устанавливается должным образом, потому что компания, занимающаяся ремонтом крыш, знает основы. Или эти кровельщики знают, как правильно выполнять работу, но предпочитают срезать углы (за ваш счет). Независимо от причины, при неправильной установке велик риск значительного внутреннего повреждения.

Рекомендуемые процедуры установки основного гидроизоляции ендовы:

  • Установите подкладочный слой по центру впадины крыши.
  • Затем установите нержавеющий металлический фартук минимальной шириной 24 дюйма.
  • Переплетите последовательные листы металла минимум 12 дюймов и запечатайте нахлесты.
  • Нанесите примерно 3 дюйма шириной кровельного асфальтобетона по сторонам гидроизоляции и заделайте черепицу мастикой.
  • Закрепите верхний угол черепицы вдоль впадин, чтобы вода текла по направлению к центру впадины.
  • Следите за тем, чтобы крепежные детали не попали в открытую центральную часть металлической планки.
  • Выдвинуть оклад на всю ширину «полностью» до дна впадины крыши.
  • Обрежьте нижнюю часть гидроизоляции так, чтобы вся ширина гидроизоляции ендовы выходила примерно на 1/2–3 / 4 дюйма над облицовкой облицовки вдоль карниза.

На следующих фотографиях показано снятие и замена закрытой выемки на новую открытую. металлическая долина

Удаление черепицы в долине закрытого среза.Вся черепица удалена из ендовы замкнутой выемки. Подложка из ледяного барьера установлена ​​в ендине крыши. Вся ширина нового металлического гидроизоляции должным образом выходит за пределы облицовки в нижней части кровли. Кровельная мастика нанесена по сторонам гидроизоляции выемки. Закрытая выемка полностью заменена новым металлическим гидроизоляционным покрытием .

Избегайте следующих распространенных ошибок:

  • Крепежные детали размещены в открытой центральной области
  • Проколы в центре впадины
  • Невозможность расширить металлическую ендову по всей ширине за пределы карниза крыши.
  • Установка «закрытой» ендовы (также известной как установка «кружевной» черепицы в впадине крыши), если ее производитель не одобряет.
  • Установка металлического оклада коррозионного типа в ендове

Нужна помощь с ремонтом крыши? Нанимайте лучших кровельных компаний

Vaught Roofing — кровельная компания в Канзас-Сити с более чем 52-летним опытом работы!

Щелкните здесь, чтобы увидеть дополнительные иллюстрации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
