Фасадные системы разновидности: Фасадные системы типы и разновидности: оцениваем, сравниваем и выбираем

Виды фасадных систем — База знаний ТЕХНОНИКОЛЬ

Системы фасадные композиционные теплоизоляционные (СФТК)

СФТК представляет собой совокупность слоев, устраиваемых непосредственно на внешней поверхности наружных стен зданий, в том числе клеевой слой, слой теплоизоляционного материала, штукатурные и защитно-декоративный слои.

Это комплекс материалов и изделий, устанавливаемый на строительной площадке на заранее подготовленные поверхности зданий или сооружений в процессе их строительства, ремонта и реконструкции, а также совокупность технических и технологических решений, определяющих правила и порядок установки СФТК в проектное положение.

Основные элементы системы:

1. Основание (стена)
2. Клеевой состав для приклеивания теплоизоляционного материала
3. Комплект механических фиксаторов для дополнительного крепления теплоизоляционного материала к основанию
4. Теплоизоляционный материал (каменная вата или пенополистирол)
5. Базовый штукатурный состав, из которого устраивают штукатурные слои
6. Армирующая сетка из стекловолокна
7. Отделочные и (или) облицовочные материалы
8. Специальные пропитывающие и укрепляющие составы (грунты) и пропитки как входящие в состав одного или нескольких слоев, так и наносимые на основание
9. Прочие конструктивные изделия, в том числе стартовые и завершающие профили, а также краевые элементы, обрамляющие зону установки системы, угловые профили, уплотнительные ленты, герметизирующие, другие специальные изделия

Фасады с отделочным штукатурным слоем на утеплителе из пенополистирола разрешены к применению на зданиях высотой до 75 м всех степеней огнестойкости и всех классов конструктивной и функциональной пожарной опасности, кроме детских дошкольных учреждений, специализированных домов престарелых и инвалидов (неквартирные), больницах, спальных корпусах школ-интернатов и детских учреждений и школах, внешкольных учебных заведениях, средних специальных учебных заведениях, профессионально-технические училищах.

Кроме того, для фасадных систем с утеплителем из пенополистирола имеются дополнительное противопожарное требование – выполнение при монтаже специальных противопожарных рассечек из негорючей базальтовой минеральной ваты, которые препятствуют распространению огня внутри утеплителя.

Такие рассечки устанавливаются в виде обрамления вокруг оконных, дверных блоков, а также в виде межэтажных, стартовых и финишных прокладок.

Системы толстослойного штукатурного фасада

Система представляет собой совокупность слоев, устраиваемых непосредственно на внешней поверхности наружных стен зданий, в том числе клеевой слой, слой теплоизоляционного материала, штукатурные и защитно-декоративный слои.

Элементы системы:

1. Основание (стена)
2. Теплоизоляционный материал, закрепленный к несущему основанию
3. Стальной анкерный крепеж
4. Стальная сетка
5. Выравнивающий слой
6. Защитно-декоративный слой
7. Краска

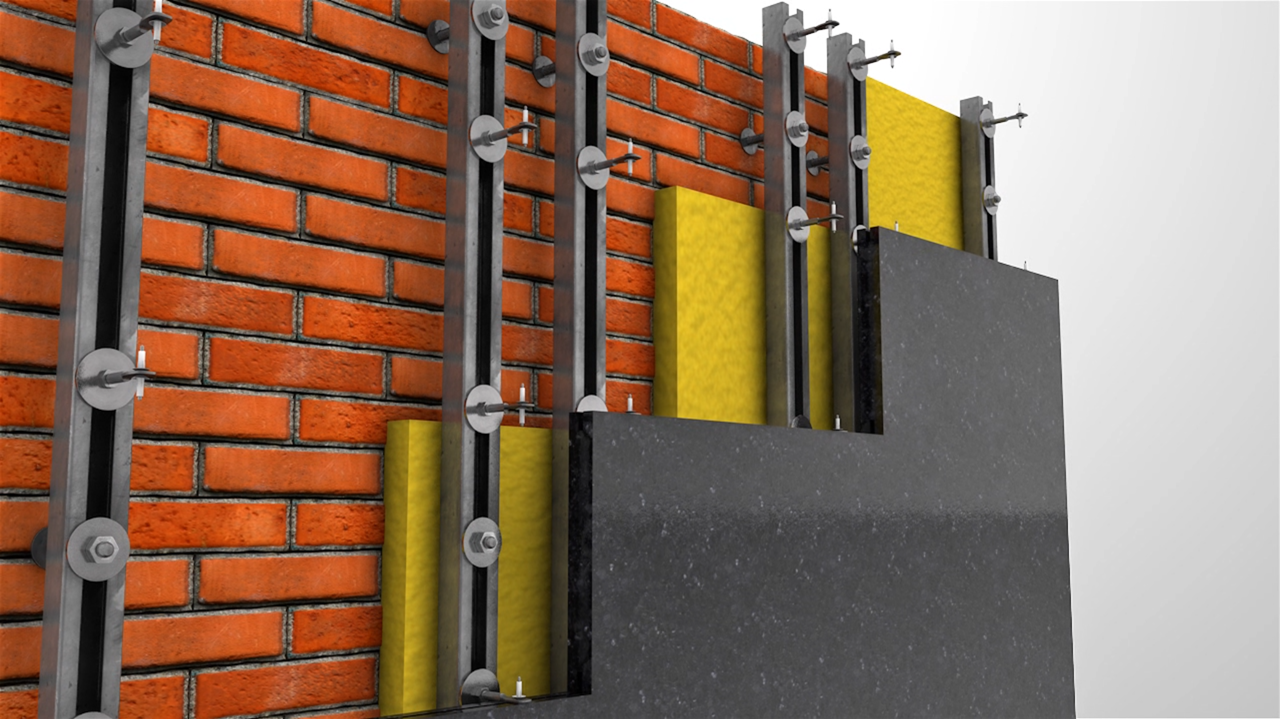

Навесные вентилируемые фасадные системы

Навесные фасадные системы утепления с вентиляционным зазором представляют собой конструкцию, в которой утеплитель защищен от атмосферных воздействий навесной облицовкой, установленной на кронштейнах подконструкции с образованием воздушного канала между облицовкой и утеплителем.

Основными элементами НВФС являются:

1. Основание (стена).
2. Несущая подсистема. Несущая подсистема представляет собой комплекс изделий в виде  кронштейнов, профилей, крепежных элементов, которые устанавливаются на стену и являются основанием для закрепления на них облицовочных панелей. Навесной каркас вентилируемого фасада состоит из металлических кронштейнов, шляпных Г-образных и Z-образных профилей. Каркас устанавливается таким образом, чтобы между поверхностью стен и облицовочным слоем оставалось пустое пространство, шириной от 50 до 300 мм. Несущий подосистемы изготавливаются из металла, наиболее часто встречающиеся э то оцинкованные, алюминевые и подсистемы из нержавающего металла.
3. Теплоизоляционный слой. Для обеспечения теплоизоляции в системе НВФС используются плиты из минеральной ваты специальных марок, обеспечивающие долговечную работу в условиях НВФС. В зависимости от региона строительства теплоизоляция может выполняться как в один так и в два слоя.

Примечание

Так как в системе между облицовочными панелями и теплоизоляционным материалом предусмотрен вентилируемый зазор, то в ходе эксплуатации в зазоре возникает тяга, в следствии которой поток воздуха, двигаясь снизу вверх по зазору оказывает влияние на верхний слой теплозоляционных плит.

4. Облицовочный материал. В качестве облицовочных материалов системы могут применяться различные плитки из природных каменных материалов, керамики, керамогранита, фиброцемента, стекла, а также металлические и полимерные фасадные панели (сайдинг).

Навесные системы с воздушным зазором применяются на строящихся и реконструируемых зданиях разных конструктивных систем высотой до 75 м различных уровней ответственности в следующих районах и местах строительства:

• Относящихся к различным ветровым районам по СП 20.13330.2011 с учетом расположения, высоты и конструктивных особенностей возводимых зданий и сооружений, а также типа местности;
• С обычными геологическими и геофизическими условиями;
• С различными температурно-климатическими условиями по СП 131. 13330.2012 в сухой, нормальной и влажной зонах по СП 50.13330.2012;
• С неагрессивной, слабо- и среднеагрессивной окружающей средой по СП 28.13330.2012.

Система слоистой (колодцевой) кладки

Слоистая (колодцевая) кладка представляет собой трехслойную конструкцию.

Основными элементами системы является:

1. Основание (стена).
2. Контур кладки (колодец). Кладка из мелкоштучных материалов, в частности керамического кирпича, поризованной керамики, блоков из пено-газобетона. Кладка образует периметр зданиях и выполнена двумя контурами,один из которых несущий и как правило имеет большую толщину, а второй лицевой и имеют толщину одного кирпича. Таким образом, два контура кладки образуют своеобразный колодец.
3. Теплоизоляционный материал. Заполнением пространства между кладкой является теплоизоляционный материал из каменной ваты или пенополистирола. Плиты из каменной ваты укладываются в один слой, таким образом чтобы торец одной плиты приходился на торец другой.
4. Гибкие связи. Для стабилизации положения теплоизоляционного материла внутри кладки используют гибкие связи, с помощью которых материал прижимается к внутренней части кладки и не сможет сместится при монтаже последующих слоев теплоизоляции.

Системы наружного утепления с облицовкой из кирпича могут применяться на строящихся и реконструируемых зданиях разных конструктивных систем высотой до 75 м различных уровней ответственности в следующих районах и местах строительства:

• Относящихся к различным ветровым районам по СП 20.13330.2011 с учетом расположения, высоты и конструктивных особенностей возводимых зданий и сооружений, а также типа местности;
• С обычными геологическими и геофизическими условиями;
• С различными температурно-климатическими условиями по СП 131.13330.2012 в сухой, нормальной и влажной зонах по СП 50.13330.2012;
• С неагрессивной, слабо- и среднеагрессивной окружающей средой по СП 28.13330.2011.

Каркасно-обшивные системы (КОС)

Каркасная конструкция состоит из трех основных элементов:

1. Каркаса (металлического, деревянного или железобетонного)
2. Теплоизоляции
3. Внешней и внутренней облицовки (обшивки)

В качестве каркаса используются каркаса с редуцированным сердечником: двутавровых балок из деревянных брусков и центральной перемычкой из ОСП или легких стальных профилей с термопросечками (так называемый «термопрофиль»).

Такие системы как правило применяются в коттеджном и малоэтажном строительстве в зданиях высотой не более 9 м.

Фасадные сэндвич панели с металлическими и бетонными облицовками и сердечником из эффективного теплоизоляционного материала

Сэндвич-панели представляют собой трехслойную конструкцию, состоящую из двух оцинкованных пластин (обшивки) из профильного металла (толщиной 0,5 мм), между которыми расположен утеплитель (толщиной 40-200 мм). Металлические пластины с обеих сторон защищены устойчивым к коррозии полимерным покрытием, которое может быть выполнено из составов на основе полиэфира (PE), полиуретана (PUR), поливинилхлорида (PVC) и др. Соединение пластин с утеплителем осуществляется с помощью полиуретанового клея. В качестве утеплителя может быть использована минеральная вата, экструзионный пенополистирол, пенополиуретан.

Виды фасадных систем по типу основания и методу производства

В избранное

Зарегистрируйтесь, чтобы добавлять в избранное

Поделиться

0 комментариев

Нашли ошибку?

По типу основания

При устройстве фасадных систем могут применяться следующие виды основания:

• Стены (монолитные железобетонные, сборные из кирпича, блоков, дерева)
• Каркасы (металлический или деревянный)

В свою очередь к системам, которые выполняются на несущих стенах относятся:

• Системы фасадные тонкослойные композиционные (СФТК)
• Системы фасадные толстослойные штукатурные
• Система слоистой (колодцевой) кладки;
• Система навесного вентилируемого фасада с вентиляционным зазором
• Каркасно-обшивные конструкции

По деревянному каркасу выполняют:

• Каркасно-обшивные конструкции
• Системы фасадные тонкослойные композиционные (СФТК)

По металлическому каркасу выполняют фасадные системы сэндвич панелей с металлическим и бетонными облицовками и сердечником из теплоизоляционного материала.

По методу производства

В зависимости от фасадные системы классифицируют на:

• Системы, которые выполняются из комплекса материалов на объекте (на месте сборки).
• Системы, которые предварительно монтируются на заводе и доставляются на место транспортом для монтажа в проектное положение.

К системам, которые монтируются на месте строительства относятся:

• Система слоистой (колодцевой) кладки;
• Система навесного вентилируемого фасада с воздушным зазором
• Системы фасадные тонкослойные композиционные (СФТК)
• Системы фасадные толстослойные штукатурные
• Каркасно-обшивные конструкции

К системам, которые монтируются на месте строительства относятся:

• Фасадные системы сэндвич панелей с металлическим и бетонными облицовками и сердечником из теплоизоляционного материала
• Сборные каркасно-обшивные конструкции
• Светопрозрачные конструкции

ТН-ФАСАД HAUBERK

Подробнее

ТН-Фасад Экспресс

Подробнее

ТН-ФАСАД Профи

Подробнее

ТН-ФАСАД Стандарт

Подробнее

ТН-ФАСАД Стандарт PIR

Подробнее

ТН-ФАСАД Вент

Подробнее

ТН-ФАСАД Декор

Подробнее

ТН-ФАСАД Классик

Подробнее

Показать еще

#фасад
#отделка
#ПГС
#КМС
#Поддержка
#Проектирование
#Консультация
#Выбор решения
#Помощь в подборе решения
#техническая
#конструкция
#классификация

Оцените эту статью

4. 5
(1)

Автор статьи:

Василий Аксенов

Технический специалист направления «Минеральная изоляция»

2177

Дата обновления статьи:

27 Января 2023

Автор статьи:

Василий Аксенов

Технический специалист направления «Минеральная изоляция»

2177

Дата обновления статьи:

27 Января 2023

Оцените эту статью

4.5
(1)

Виды фасадных систем по типу основания и методу производства

Содержание

• По типу основания

•

• По методу производства

Популярные авторы

Вам может быть интересно

Отделка дома сайдингом — правильный монтаж

#Монтаж сайдинга
#Сайдинг ТЕХНОНИКОЛЬ
#Ремонт фасада
#Ремонт сайдинга

Виды сайдинга

#Виниловый сайдинг
#Фасадные панели
#Сайдинг ТЕХНОНИКОЛЬ

Фасадные краски: основные виды, преимущества и недостатки

#ТНЭксперт

Валентин Фетисов

Руководитель проектов, Ведущий технический специалист

Не нашли ответ на свой вопрос? Напишите нам

Валентин Фетисов

Руководитель проектов, Ведущий технический специалист

E-mail *

Название организации

Комментарий *

^* — обязательное поле

Вся информация, предоставленная Вами для проведения технической консультации, является конфиденциальной и не будет передана третьим лицам.

Объяснение распространенных типов фасадных систем

Фасад является важной частью здания как с эстетической, так и с функциональной точки зрения. Методы и технологии строительства значительно изменились за последнее десятилетие, в этом блоге мы исследуем некоторые фасадные системы, которые распространены в современных зданиях.

Что такое фасад?

Фасадом называется наружная фасадная часть здания, служащая эстетическим и практическим целям. С точки зрения дизайна фасад определяет общий вид здания и дает представление о стиле интерьера. С технической и практической точки зрения фасад действует как защитный слой, который защищает здание от внешних элементов, изолирует и определяет свет и поток воздуха внутри здания.

Что такое фасадные системы?

В то время как в прошлом фасады были частью конструкции здания, современные фасады представляют собой ненесущие конструктивные элементы, состоящие из различных типов фасадных систем. Эти элементы обеспечивают боковое и вертикальное сопротивление ветру, защищают конструкцию от непогоды, обеспечивают температурную и огнестойкость и определяют внешний вид здания.

Kladworx предлагает фасадные системы с сертификатом A для строительной отрасли. Для получения более подробной информации и технических сертификатов перейдите на страницу нашей продукции.

Типы фасадных систем

Тип используемых фасадных систем во многом зависит от типа здания, масштаба конструкции и желаемого внешнего вида. Местные требования планирования также могут повлиять на типы конструкций и материалов, используемых для фасада. Некоторые типы современных фасадных систем включают в себя:

Легкие стальные стены

В этом типе стен используются легкие стальные С-образные профили, ограждающие здание и поддерживающие внешнюю облицовку. С-образные секции могут быть предварительно собраны, но обычно их нарезают по длине и собирают на месте, прикрепляя к U-образным верхним и нижним направляющим. Эти системы ускоряют процесс строительства и помогают свести к минимуму отходы материалов на строительной площадке.

С-образные профили могут быть собраны для создания больших проемов в фасаде без использования ветровых стоек. Они спроектированы так, чтобы быть легкими и выдерживать сильное давление ветра на фасад.

Системы навесных стен

Навесные стены представляют собой тип легкой металлической или остекленной облицовки, которая крепится непосредственно к конструкции, обычно в виде сборных панелей. В зависимости от требований к зданию панели могут быть либо предварительно собраны (монолитные навесные стены), либо поставляться в виде взаимосвязанных блоков, которые собираются на месте (клееные навесные стены). Размер и форма панелей зависят от конструктивных и дизайнерских элементов фасада.

Кронштейны и клинья из нержавеющей стали

Когда речь идет об кирпичных фасадах современных зданий, кирпичная кладка обычно крепится к фасаду с помощью стальных опорных систем. Существуют две основные системы кирпичной кладки фасадов.

Кронштейны из нержавеющей стали поддерживают кирпичную кладку на уровне пола. Их крепят к краевым балкам или краю плиты конструкции. С другой стороны, в случае кирпичной кладки кирпичная кладка поддерживается горизонтальными перекладинами или обшивкой или, в качестве альтернативы, приклеивается к обшивочной доске, которая также обеспечивает гидроизоляцию и изоляцию.

Системы поддержки дождевых экранов

Системы поддержки дождевых экранов состоят из панелей с опорой на рельсы, поддерживаемых кронштейнами, прикрепленными к задней стене. Подпорная стена может состоять из системы заполнения и, как правило, также поддерживает изоляцию. Панели имеют открытые соединения, что обеспечивает дренаж и вентиляцию, а также делает их устойчивыми к атмосферным воздействиям.

Этот тип системы предлагает широкий выбор вариантов обрамления для различных материалов и стилей дизайна, помогая достичь желаемого эстетического эффекта.

Фасадные системы с Kladworx

Kladworx предлагает высококачественные фасадные системы, сертифицированные по стандарту A, для строительной отрасли. Ассортимент нашей продукции включает в себя обшивку, заполнение SFS, опоры, кирпичную кладку, оклады и колпачки от лучших дистрибьюторов на рынке, поэтому вы можете быть уверены в продуктах, которые используете. Ознакомьтесь с ассортиментом нашей продукции или свяжитесь с нами сегодня для получения дополнительной информации.

Фасадные системы — Anb Metal

Процесс покрытия внешних поверхностей зданий такими материалами, как панели, вспомогательные элементы и стекло, называется фасадными системами. Фасадные системы изготавливаются из множества различных материалов с развитием технологий и технологий производства.

Можно сказать, что фасадные системы, которые делают здания самыми современными и особенными, — это металлические фасадные системы. Даже в металлических фасадных системах очень разные применения выполняются в своих категориях. Металлические фасадные системы предлагают большое разнообразие.

Первыми видимыми поверхностями зданий являются внешние фасады. Фасадные системы были разработаны в современной архитектуре, чтобы сделать здания более эстетичными и привлекательными. Фасадные системы предлагают широкий выбор в зависимости от используемого материала и способа монтажа на наружных стеновых системах.

Фасадные системы Перфорированные плиты

При проектировании фасадных систем все больше используются современные материалы. Благодаря этим системам здание всегда выглядит новым даже спустя годы. Перфорированные листы представляют собой металлические листы с отверстиями, особенно квадратными, круглыми, ромбовидными. Перфорированные листы, используемые в фасадных покрытиях, очень подходят для эффективной солнечной энергии.

Системы перфорированных листов обычно используются в качестве второстепенных элементов фасада. Перфорированные листы для наружных работ хорошо сочетаются с другими системами наружных стен. Эти плиты можно использовать отдельно на всех фасадах зданий, а также в составе других систем или в одной части. В этом контексте они предоставляют широкий спектр моделей дизайна.

Эти пластины изготавливаются на современных высокотоннажных прессах. Диаметры, формы отверстий, расположение отверстий, геометрические конструкции этих прессов определяются и наносятся прессованием на пластину.

Фасадная система с расширенной металлической сеткой

В последние годы сетчатые элементы используются во многих различных областях благодаря простоте использования и гибкости, которые они обеспечивают. Увидеть просечно-вытяжную сетку можно во многих сферах от офисных материалов до подвесных потолков, от декоративных изделий до ширм.

Основной причиной выбора просечно-вытяжных сеток является то, что они легкие, прочные, эстетичные и не требуют обслуживания.

Сетчатые фасадные системы изготавливаются для декоративных, вентиляционных или затеняющих целей. Внешняя часть здания с просечно-вытяжной сеткой всегда выглядит современно и ново. Он не всегда нуждается в обслуживании, чистке или покраске.

Панели из металлической сетки можно использовать отдельно на фасаде. Этими элементами можно полностью покрыть здание после заливки стен и нанесения штукатурки.

Здания, использующие сетчатые элементы в качестве фасадной системы, имеют гораздо более эстетичный и современный вид, чем здания, использующие гипсовую краску. Покрытие может быть выполнено сетчатыми панелями на различных фасадных системах.

Сетчатые панели можно прикрепить к фасадам подиумов или непосредственно к держателям фасадов.
