Фазировка кабеля по цветам: Фазировка по цветам что это такое и как работает

Фазировка кабеля

Кабель — многожильный провод, для присоединения которого между источником питания и коммутационной аппаратурой необходима предварительная проверка целостности жил и их последующая фазировка. Целостность и фазировка кабеля определяется правильной работой различных видов электрооборудования. Для проверки чередования фаз используются специальные измерительные приборы, если изоляция жил не различается по цвету. В ином случается достаточно прозвонить каждую цветную жилу, чтобы убедиться в ее пригодности и соответствии цвета на обоих концах. Прозвонка кабеля легко осуществляется при помощи обычного мультиметра.

Фазировка кабеля в электродвигателях

Трехфазное подключение кабеля к электродвигателю не требует обязательного применения измерительных приборов. Двигатель при любом чередовании фаз будет производить вращение, но в разных направлениях. Чтобы изменить движение ротора, достаточно поменять расположение двух любых фаз, которые можно условно обозначить буквами А, В, С. К примеру несколько вариантов чередования трёх фаз:

• обратные — АСВ, СВА, ВАС;
• прямые — АВС, ВСА, САВ.

Процесс может быть упрощенным, если при подключении используется кабель с маркированными жилами.

Фазировка — одно из требований параллельной работы двух и более электроустановок

Фазирование кабеля необходимо при параллельной работе трансформаторов, а также при подключении генераторов и прочих силовых установок. Фазировка у трансформаторов выполняется на низкой стороне (вторичное напряжение), до 1000 В при помощи вольтметра, свыше 1000В — специальными указателями напряжения. Основным принципом фазировки является одинаковое распределение токовой нагрузки на каждую из трёх фаз. В противном случае может наблюдаться их перекос. Большое значение в таких ситуациях имеет тип соединения электрической цепи. Эффект перекоса фаз может компенсироваться за счёт рабочего нуля, если цепь замкнута в «звезду». Соединение «треугольник» более чувствительно к неправильному расположению фаз. Фазирование кабеля будет правильным, если напряжение между одноименными фазами будет равняться нулю, а между разноименными относительно линейному напряжению.

Техника безопасности при фазировке кабеля

Любое мероприятие в электроустановках требует соблюдения правил безопасности. Во время фазировки кабеля необходимо произвести отключение с обоих концов кабельной линии, принять меры, во избежание подачи напряжения на кабель и наложить заземление на 2-3 минуты, чтобы освободить от остаточного заряда. При фазировке обязательно использовать измерительные приборы с изолирующими ручками, а также пользоваться защитными средствами от поражения тока.

Во время работы следует наблюдать, чтобы провода не касались к заземленным частям. Выполнять работу следует при сухой погоде, если фазировка осуществляется на открытом воздухе, и контролировать целостность изолирующих средств.

Перед фазировкой кабеля необходимо произвести наружный его осмотр на целостность изоляции, так как оболочка может деформироваться при транспортировке или демонтаже, если кабель был в использовании.

Предварительная фазировка (проверка чередования фаз)

Проверка чередования фаз генератора.
Обмотки электрических машин переменного тока выполняют простыми (имеющими одну ветвь) и составными (имеющими две параллельные ветви в каждой фазе). Выводы обмоток маркируют по ГОСТ. Начала простых обмоток статора обозначают С1, С2, СЗ, концы — С4, С5, С6 соответственно. Выводы составных обмоток маркируют теми же буквами, что и выводы простых обмоток, но впереди прописных букв ставят цифры. Так, в случае двух обмоток на статоре выводы первой обозначают 1С1 — 1С4; 1C2-1C5; 1СЗ-1С6, выводы второй — 2С1-2С4; 2С2-2С5; 2СЗ-2С6. Выводы, подсоединяемые к сети, называют линейными, а соединяемые вместе в звезду — нулевыми. У генераторов с простыми обмотками линейными считают выводы от начал: C1, С2 и СЗ, у мощных генераторов с параллельными обмотками — выводы С4, С5, С6. В последнем случае нулевыми будут выводы C1, С2, СЗ. На рис. 19 показана схема обмотки статора турбогенератора ТВФ-100-2. Обмотка имеет девять кольцевых выводов — три линейных и шесть нулевых. Объединены выводы 1С1, 1СЗ, 1С2 и 2С1, 2СЗ, 2С2. Нейтрали соединены шинной перемычкой с установленным на ней трансформатором тока, предназначенным для включения поперечной дифференциальной токовой защиты от к. з. между витками в одной из фаз обмотки статора. Для фазировки генератора необходимо знать, какие его выводы являются линейными.

Рис. 19. Схема следования фаз и чередования обозначений выводов двухслойной обмотки статора турбогенератора ТВФ-100-2 (вид со стороны возбудителя).

Порядок следования фаз генератора зависит от направления вращения ротора и чередования фаз обмотки статора. Направление вращения ротора определяется по расположению лопаток на дисках турбины, а чередование фаз устанавливается визуально, когда статор монтируемого генератора находится на фундаменте. Для этого, начиная от линейных выводов, прослеживают места входа в пазы трех обмоток статора. Очередность, в которой расположены эти места по окружности статора, если обход вести в направлении вращения ротора, и определит собой действительное чередование фаз обмотки.
Подводка соединительных шин к генератору и их раскраска производятся в зависимости от установленного порядка следования фаз генератора и сети. При этом варианты возможного подсоединения монтируемого генератора приведены в табл. 1.

Укажем, что все варианты подсоединения генератора равноценны и выбор того или другого определяется исключительно удобством прокладки соединительных шин от выводов к шинам действующего распределительного устройства. Если порядок следования фаз сети не прямой (А, В, С), а обратный (А, С, В), то в табл. 1 следует поменять местами буквы В и С.

Проверка чередования фаз синхронного компенсатора.
Проверка производится в процессе монтажа статора при снятых торцевых щитах аналогично описанному выше способу определения чередования фаз генератора. Проверкой устанавливают соответствие чередования фаз на выводах статора заданному направлению вращения ротора. Это важно для обеспечения нормальной циркуляции масла в подшипниках. При подсоединении выводов синхронного компенсатора к фазам сети руководствуются теми же соображениями, что и при подключении генератора.

Проверка чередования фаз силовых трансформаторов.

В соответствии с ГОСТ вводы у трансформаторов располагают так, чтобы чередование их (слева направо), если смотреть со стороны вводов высшего напряжения, было:

у трехфазных трансформаторов
О — А — В — С;
О — а — b — с;
0m — Аm — Вm — Сm,
у однофазных трансформаторов
А — х;
а — х;
Аm — Хm.

Проследить, правильно ли подсоединены концы обмоток к соответствующим вводам без вскрытия трансформатора, не представляется возможным. Поэтому правильность обозначений вводов трехфазных трансформаторов и полярность вводов однофазных трансформаторов устанавливаются при проверке групп соединений, которая производится при монтаже и капитальном ремонте трансформаторов с частичной или полной сменой обмоток.

Проверка чередования фаз воздушных линий.
Сооружение новой воздушной линии электропередачи производится на основании проектной документации, содержащей среди прочих документов трехлинейную схему линии (по всей ее длине) с транспозицией проводов и заранее нанесенной расцветкой фаз. На этой схеме расположение проводов на ближайшей к линейному порталу ОРУ опоре предусматривают в том порядке, который обеспечил бы совпадение фаз линии с соответствующими фазами оборудования подстанции. Особое значение это имеет при прокладке новых линий между действующими подстанциями. Транспозиция проводов в этом случае выполняется с учетом фактического расположения оборудования и порядка чередования фаз на ОРУ с обоих концов линии.
Чтобы избежать ошибок при производстве монтажных работ на линиях, установлен порядок, при котором 32 организация, принимающая линию в эксплуатацию, обязана вести технический надзор за ее строительством в соответствии с проектной документацией.
Проверка чередования фаз новой линии состоит в том, что приемочная комиссия сверяет выполнение работ с имеющейся документацией. Особенно тщательно проверяется монтаж проводов на транспозиционных опорах и на подходах линии к подстанциям.
Проверка чередования фаз силовых кабелей. Простейшим способом отыскания в конце кабеля токоведущих жил, соответствующих определенным фазам его начала, является способ проверки («прозвонки») жил при помощи телефонных трубок, например при проверке силовых кабелей, прокладываемых между различными помещениями станций и подстанций.
Схема подсоединения телефонных трубок показана на рис. 20. В качестве одного из проводов для установления связи используют заземленные конструкции (заземленную металлическую оболочку кабеля), к которым подсоединяют телефонные трубки. Далее, с одной из сторон кабеля провод от батарейки соединяют с токоведущей жилой (допустим, фазой С), С другой стороны кабеля вторым проводом от телефонной трубки поочередно касаются токоведущих жил, каждый раз подавая голосом сигнал в трубку. Найдя жилу, по которой будет получен отзыв проверяющего, ее помечают как фазу С и в том же порядке продолжают поиск других жил. Вместо телефонных трубок в последнее время стали применять телефонные гарнитуры, которые освобождают руки проверяющих для работы.
Рис. 20. Схема присоединения телефонных трубок при фазировке кабеля.

Для проверки чередования фаз достаточно широко используют мегаомметр, схема включения которого показана на рис. 21. Для фазировки поочередно заземляют жилы в начале кабеля, а в конце производят измерение сопротивления изоляции жил относительно земли.
Заземленную жилу обнаруживают по показанию мегаомметра, так как сопротивление ее изоляции на землю будет равно нулю, а двух других жил — десяткам и даже сотням мегаом.

Рис.21 Схема присоединения мегаомметра при фазировке кабеля.

При этом способе проверки трижды устанавливают и снимают заземления. Кроме того, персонал, находящийся по концам кабеля, должен иметь между собой связь, чтобы координировать свои действия. Все это относится к недостаткам такого способа проверки. Более совершенным является способ измерений по схеме, приведенной на рис. 22. Одну из трех жил кабеля (назовем ее фазой А) жестко соединяют с заземленной оболочкой, другую жилу (фазу С) заземляют через сопротивление 8-10 МОм. В качестве сопротивления обычно используют трубку с резисторами указателя УВНФ. Третью жилу (фазу В) не заземляют, она остается свободной. С другого конца кабеля мегаомметром измеряют сопротивление жил относительно земли. Очевидно, что фазе Л будет соответствовать жила, сопротивление которой на землю равно нулю, фазе С — жила, имеющая сопротивление на землю 8-10 МОм, и фазе В — жила с бесконечно большим сопротивлением.

Рис. 22. Схема присоединения мегаомметра и дополнительного сопротивления при фази-ровке кабеля.

Условия безопасности при производстве фазировки кабелей.
Фазировка производится только на отключенной со всех сторон кабельной линии. При этом должны быть приняты меры против подачи на кабель рабочего напряжения. Перед началом фазировки при помощи мегаомметра весь персонал, находящийся вблизи кабеля, предупреждается о недопустимости прикосновения к токоведущим жилам.
Соединительные провода от мегаомметра должны иметь усиленную изоляцию (например, провод типа ПВЛ). Присоединение их к токоведущим жилам производится после того, как кабель будет разряжен от емкостного тока. Для снятия остаточного заряда кабель заземляют на 2-3 мин.

Проверка чередования фаз силовых кабелей по расцветке изоляции жил.
Токоведущие жилы силовых кабелей с изоляцией из пропитанной бумаги расцвечивают навитыми на их изоляцию лентами цветной бумаги. Одну из жил, как правило, опоясывают красной лентой, другую синей, а изоляцию третьей специально не расцвечивают — она сохраняет цвет кабельной бумаги. При изготовлении кабелей жилы скручивают между собой так, что на протяжении одного шага скрутки каждая жила меняет свое положение в площади сечения, делая один оборот вокруг оси кабеля. Рассматривая площади сечений с обеих концов кабеля, можно обнаружить, что по отношению к наблюдателю фазы в сечениях чередуются в разных направлениях (рис. 23). Эти особенности конструкции кабелей учитывают при фазировке и соединении жил.

Рис. 23. Чередования фаз в сечениях кабеля. Стрелками показаны направления обхода фаз.

Допустим, что необходимо произвести фазировку и соединение жил двух концов трехфазного кабеля. Фазировка в данном случае элементарно проста. Она заключается в том, что из шести жил выбирают пары, имеющие одинаковую расцветку. Эти жилы замечают и готовят к 1 соединению. Для соединения необходимо, чтобы оси жил одинаковой расцветки совпадали, а направление чередования фаз в площади сечения одного конца кабеля было бы зеркальным отражением другого (рис. 24,а). При укладке кабелей в траншею вероятность совпадения осей жил невелика. Чаще всего фазы одного цвета оказываются повернутыми относительно друг друга на некоторый угол, значение которого может доходить до 180° (рис. 24,б). Кабели с несовпадающими осями одинаково расцвеченных жил при монтаже (или ремонте) подкручивают вокруг оси, пока не будет зафиксировано точное совпадение осей жил. Однако сильное подкручивание не безопасно. Оно вызывает механические напряжения в защитных и изоляционных покровах кабелей и влечет за собой снижение надежности в работе.
Для того чтобы по цвету совпали все соединяемые между собой жилы, направления чередований фаз в сечениях кабелей должны быть противоположными. Это проверяется, заранее, до укладки кабеля в траншею, если на его концах отсутствуют метки с указанием направления чередования фаз. Заметим, что у кабелей с чередованием фаз, направленным в одну сторону, по цвету совпадает только одна жила, а две другие не могут совпадать (рис. 24, в).

Рис. 24. Некоторые варианты чередования расцвеченных жил в сечениях двух кабелей.
а -соединение жил одинакового цвета возможно; б — то же после поворота сечения на 180°; в — соединение трех жил по их цветам невозможно.

Преимущество способа соединения кабелей одинаково расцвеченными жилами состоит в том, что фазировка здесь не является самостоятельной операцией, она выполняется в ходе самих работ, а процесс прокладки, ремонта и эксплуатации кабелей приобретает более стройную систему и требует меньших трудозатрат.

Цвета электрических кабелей и их значения

Хотя основным назначением цветных кабелей в электроустановках является передача электроэнергии, эти цвета имеют разные значения. Цвета кабелей также можно описать как язык, используемый инженерами-электриками и электриками.

Цветовые коды используются при прокладке кабелей в домах, коммерческих зданиях и промышленных предприятиях. Это обеспечивает связь между людьми, которые устанавливают и обслуживают систему.

В зависимости от национальных и международных норм цвета кабелей могут иметь разное значение. Существуют также разные цветовые коды для кабелей переменного и постоянного тока. Например, в Канаде для трех фаз используются красный, черный и синий кабели, а в Австралии — белый, синий и черный.

В этой статье вы найдете подробную информацию о типах, структуре и цветовых значениях кабелей, используемых во многих электрических устройствах.

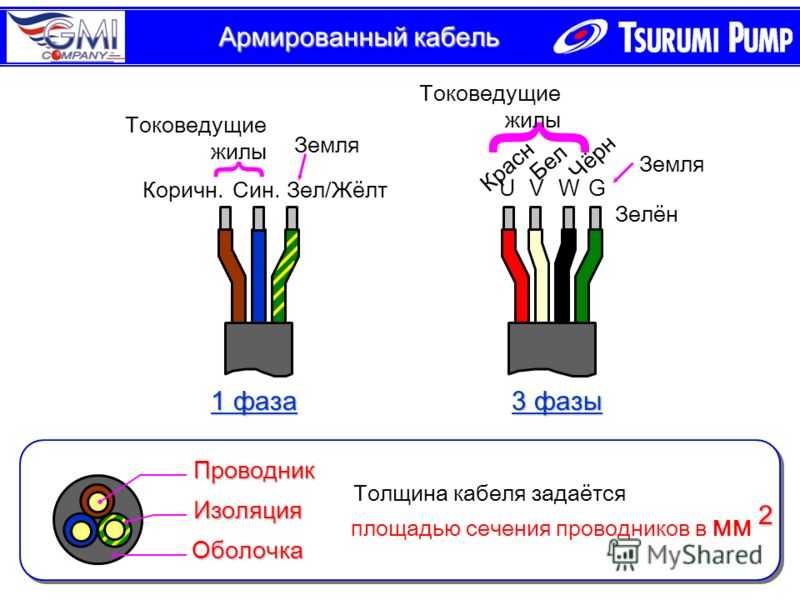

Конструкция электрического кабеля

Электрический кабель обеспечивает путь с низким сопротивлением для прохождения тока. Он состоит из сердечника из металлической проволоки, такой как медь или алюминий, которая имеет хорошую проводимость, с дополнительными слоями материала, такими как изоляция, ленты, экраны, броня и оболочка для механической защиты. Эти дополнительные слои в основном используются для обеспечения безопасной проводимости электрического тока в среде, где установлен металлический сердечник.

Хороший проводник состоит из материала со слабо связанными электронами во внешней оболочке. Эта атомарная структура, облегчающая протекание тока, расположена внутри кабеля. Изоляторы снаружи кабеля состоят из прочно связанных электронов и защищают электрический ток внутри кабеля.

Кабели обычно содержат открытых или экранированных провода, которые затем покрываются внешней оболочкой для формирования кабеля. При выборе кабеля для конкретного электрического применения также учитывается тип тока, который должен проходить по кабелю. Характеристики тока, протекающего по этим кабелям, будут влиять на выбор кабеля переменного или постоянного тока для проектов.

Когда переменный ток течет по кабелям, полярность тока (отрицательная против положительной) меняется, когда он течет сначала в одну сторону, а затем в другую. Постоянный ток , с другой стороны, не меняет полярность. Течет только в одном направлении и плавно проходит по кабелю, не изменяя его характеристик. Эти различия в токе требуют выбора разных кабелей.

Что означают цвета электрических кабелей?

В большинстве европейских стран, включая Турцию, используется цветовой код Международной электротехнической комиссии (МЭК) для цепей переменного тока . Первоначально этот стандарт был опубликован как IEC 60446, но был объединен с IEC 60445 в 2010 году. во всех цепях. Горячий означает, что провода проводят ток от панели к определенному месту и активны.

Эти провода питают розетку или выключатель и часто используются в качестве соединения между выключателем и электрической нагрузкой. Его часто выбирают для стандартной жилой проводки, потому что он всегда находится под напряжением. Коричневый провод нельзя использовать в качестве нейтрали, для заземления или для любых других целей.

Для крупных бытовых приборов, таких как печи, стиральные машины или кондиционеры, требуется установка 220–240 В . Для этой цели красные провода в США и черные провода в Европе используются в качестве вторых горячих проводов. Черные провода можно соединять друг с другом и с коричневыми проводами.

Они также используются в качестве силовых кабелей для подключения двухпроводных датчиков дыма. Поэтому, когда один из них срабатывает, остальные гаснут одновременно.

Серые провода в США и синие провода в Европе относятся к нейтральному проводу, который обеспечивает обратный путь для тока, проходящего по горячим проводам, и заземлен внутри электрического щита.

Синие провода в США и серые провода в Европе обычно используются в качестве «горячих» проводов или для 3- или 4-позиционных переключателей. Например, эти провода используются для выключателей света вверху и внизу лестницы, которые управляют одним и тем же светом. Эти провода нельзя использовать в качестве выходных.

Коричневые провода, также известные как провода под напряжением , передают ток от источника питания к оборудованию. Вместе с нейтральным и активным проводами они образуют полную цепь.

Зелёный и жёлтый провода, участвующие в заземлении, отвечают за безопасность.

    1. Цвета кабелей переменного тока

Переменный ток — это тип тока, широко используемый в производстве электроэнергии и передаче высокого напряжения. Кабели переменного тока можно использовать для передачи этого тока из одной точки в другую.

Эти кабели используются, например, в электропроводке основного производства электроэнергии, потому что уменьшение мощности переменного тока относительно просто. Обычно используется в локальных системах с частотой сети 50 Гц . Помимо использования в квартирах, мощность переменного тока в основном предпочтительнее в промышленном оборудовании, таком как упаковочные машины и другое интеллектуальное оборудование.

Цветовые коды для трехфазной четырехпроводной системы переменного тока:

• Фаза 1: Коричневый
• Фаза 2: Черный
• Фаза 3: серый
• Нейтральный: Синий
• Заземляющий или защитный проводник: зеленый или желтый

Цветовые коды для однофазной четырехпроводной системы переменного тока:

• Фаза: Коричневая
• Нейтральный: Синий
• Заземляющий или защитный проводник: зеленый или желтый

    2.

Цвета кабелей постоянного тока

Кабели постоянного тока используются для передачи и распределения постоянного тока в жилых домах и на предприятиях. Конструкция этих кабелей в основном такая же, как у кабелей переменного тока, за исключением того, что электрические характеристики отличаются.

Потери мощности при передаче по кабелю постоянного тока невелики. Потери мощности в основном относятся к потерям сопротивления постоянного тока проводника.

Кабели постоянного тока часто используются в подводных линиях большой протяженности. Эти кабели также обычно используются в солнечных панелях.

Ток от солнечной панели не может напрямую использоваться электронным оборудованием, таким как телевизор или ноутбук. Преобразователь необходим для преобразования этого типа постоянного тока и использования его в кабелях переменного тока.

Цветовые коды для двухпроводной незаземленной системы постоянного тока:

• Положительный: коричневый
• Негатив: Серый
• Заземляющий или защитный проводник: зеленый или желтый

Цветовые коды для двухпроводной системы цепи постоянного тока с отрицательным заземлением:

• Положительный: коричневый
• Негатив: Синий
• Заземляющий или защитный проводник: зеленый или желтый

Цветовые коды для двухпроводной системы цепи постоянного тока с положительным заземлением следующие:

• Положительный: Синий
• Негатив: Серый
• Заземляющий или защитный проводник: зеленый или желтый

Цветовые коды для трехпроводной заземленной цепи постоянного тока:

• Положительный: коричневый
• Центральный провод: синий
• Негатив: Серый
• Заземляющий или защитный проводник: зеленый или желтый

Провода какого цвета используются для заземления?

Цвета зеленый и желтый используются для кабелей заземления . Электрическая установка Применения обычно требуют заземления. Заземление — один из самых эффективных способов разрядки электричества.

Отводит избыточный ток от оборудования на землю через электрический щит. Это один из резервных методов на случай неисправности или повреждения проводки.

Цветовые коды электрических кабелей

Цвета черный, серый, красный, синий, коричневый, зеленый и желтый используются для кабелей . Каждый цвет представляет собой кабель с различной функцией. Соблюдение единого цветового кода по мировым стандартам облегчает оценку электрических кабелей. Это обеспечивает безопасность как для лицензированных специалистов, так и для домовладельцев.

По сравнению с бесцветными предметами цвета кабелей привлекают внимание. Для электриков цвета кабеля отражают способ прохождения электричества по цепям . Цвета также предупреждают людей об опасности. В случае с электричеством распознавание красного кабеля питания может помочь снизить риск поражения электрическим током, ожогов и пожаров. Когда организм подвергается воздействию скачка высокого напряжения, на восстановление могут уйти годы.

Вот почему так важно соблюдать меры предосторожности в отношении электробезопасности. Цвета кабелей также помогают снизить общий риск.

Почему важны цвета кабелей?

Цвета электросчетчиков и кабелей важны для удобства чтения и соответствия стандартам. Каждый цвет служит разным целям. Однако, независимо от функции или цвета, с кабелями нужно обращаться осторожно, потому что все провода в какой-то момент являются проводниками электричества.

Используемые цветовые коды применяются только к проводам под напряжением. В большинстве случаев пучок этих цветных проводов сгруппирован вместе и покрыт черными или серыми проводами. Это необходимо для обеспечения безопасности при прокладке кабелей и для защиты людей в жилых помещениях, где проложены кабели, от таких опасностей, как поражение электрическим током .

В таких случаях важно уделить время правильной маркировке кабелей и электрических проводов, чтобы предупредить людей о потенциальной опасности. С помощью промышленного принтера для этикеток можно легко пометить каждый набор кабелей информацией о силе тока, откуда пришли кабели и где они проводят электричество.

Размещение предупреждающих знаков везде, где люди могут соприкоснуться с электрическими кабелями, особенно высоковольтными, является идеальным способом повышения общей безопасности. Эти знаки используются для предупреждения людей, находящихся вблизи опасных кабелей.

Одним из преимуществ цветов является то, что они могут помочь предотвратить прерывание. В коммерческих, жилых или промышленных условиях неверно идентифицированные кабели могут вызвать перебои в работе. Цветные провода могут предотвратить перебои в работе, создав надежную систему идентификации.

Если перерезать не тот провод, ремонт может оказаться дорогостоящим. Отключения электроэнергии означают пропущенные транзакции и потерянные продажи для розничных компаний. Использование цветных кабелей экономит деньги бизнеса в долгосрочной перспективе.

Аварии с электричеством, такие как перегрев проводов или пожары, могут привести к значительному материальному ущербу. Цветные кабели снижают этот риск, обеспечивая правильное подключение цепей.

Знаете ли вы, что цвета кабелей важны для вашей безопасности? Вы можете поделиться этой статьей со своими близкими и научить их безопасному использованию электричества.

Условные обозначения цветовых кодов для Power Whips

Мы обсудили Международную электротехническую комиссию и ее значение в отрасли. Эта комиссия помогает классифицировать различные шнуры питания по таким факторам, как напряжение, заземленные/незаземленные провода и форма вилки.

Этот аспект классификации имеет решающее значение, поскольку розетки по всему миру бывают самых разных форм и размеров; использование неправильного кабеля в определенной розетке может серьезно повредить оборудование. Вот руководство по цветовой кодировке силовых хлыстов и дополнительная информация об их функциях.

Необходимость цветового кодирования

Мы кратко коснулись этого вопроса, но необходимость цветового кодирования силовых кнутов чрезвычайно важна для отрасли в целом. IEC 60309 — это мировой стандарт для вилок, розеток, розеток и соединителей в промышленных условиях.

Кроме того, стандарт допускает максимальное напряжение 1000 В постоянного/переменного тока, максимальный ток 800 А и максимальную частоту 500 Гц. Кроме того, необходимая температура окружающей среды должна быть в пределах от -25 градусов Цельсия до 40 градусов Цельсия.

По сути, этот стандарт гарантирует, что силовые хлысты, которые вы используете для оборудования, безопасны. Кроме того, это гарантирует целостность вашего оборудования. Использование системы цветового кодирования над именами делает эту информацию более доступной для работающих специалистов.

Условные обозначения

Итак, что же такое условные обозначения цветов шнуров питания IEC 60309? Вот универсальные цветовые коды и их наиболее распространенное использование:

• Желтый – номинальное напряжение 100–130 В; Однофазное/расщепленное питание переменного тока 125 В
• Оранжевый – номинальное напряжение 125В/250В; 250 В, однофазное или двухфазное питание переменного тока
• Синий – номинальное напряжение 200-250В; 250 В, однофазное или двухфазное питание переменного тока
• Серый – номинальное напряжение 277В; Номинальный ток 277 В, серия II, однофазная сеть переменного тока
• красный – номинальное напряжение 380-480В; 400 В, 3-фазная сеть переменного тока
• Черный – номинальное напряжение 500-690В; 500В для морских судов.
