Как может пригодиться знание цветовой маркировки в быту

Знание цветовой маркировки в быту может пригодиться, к примеру, при подключении аудиоколонок. Если при их коммутации не соблюсти полярность, то динамик будет издавать фоновый шум, и ни о каком прослушивании музыки здесь речи уже не пойдёт. Однако помимо цветовой маркировки жил в сетях постоянного тока домашнему мастеру необходимо знать и о кабелях сетей с переменным напряжением. Ведь здесь огромное значение имеет факт определения фазы, ноля и заземления. Именно об этом и пойдёт речь далее.

Параметры классификации проводов

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил. В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы. В качестве материала в электрике чаще всего используется медь и алюминий или сочетание этих металлов.
3. Изоляция. Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля. С помощью этого показателя можно определить силу переменного или постоянного тока, который будет проходить по проводникам.
5. Прочие показатели. Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Техника безопасности и меры предосторожности

Принимаясь за работу, связанную с электричеством, необходимо помнить о том, что поражение током опасно не только для здоровья, но и для жизни человека. Поэтому здесь необходимо неукоснительно соблюдать все меры предосторожности и правила техники безопасности.

Электроточка, с которой производятся работы, должна быть отключена. Подача на неё напряжения допускается кратковременно для проверки фазы и иных жил провода. При этом домашний мастер должен быть крайне внимательным, чтобы не допустить прикосновения к токоведущим частям.

Важно и применение средств индивидуальной защиты, а именно  ̶  резиновых перчаток, диэлектрического коврика. Очень важен инструмент, которым работает домашний мастер. На рукоятках отвёрток и плоскогубцев не должно быть сколов или трещин – это может стать причиной поражения электрическим током.

Перед работой необходимо проверить целостность рукояток инструмента

Самое главное! Если у домашнего мастера имеются даже малейшие сомнения в том, что он способен выполнить электротехнические работы, лучше обратиться за помощью к профессионалам. С электричеством шутки плохи, оно этого не прощает.

Диэлектрические перчатки могут однажды спасти жизнь

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

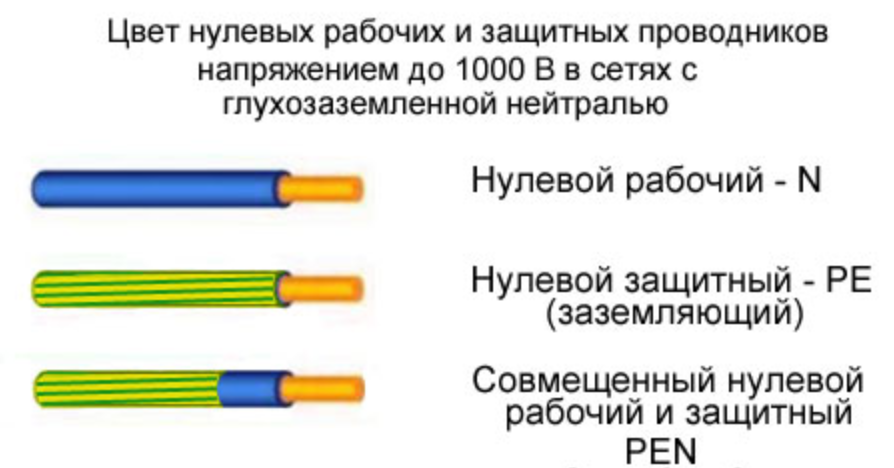

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• «+» — положительный полюс;
• «-» — отрицательный полюс;
• М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 — первая фаза;
• L2 — вторая фаза;
• L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La — первая фаза;
• Lb — вторая фаза;
• Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Совет эксперта

Если цветовая маркировка купленного кабеля не соответствует Госту, желательно все равно выполнить свою маркировку путем применения цветной термоусадочной трубки или цветной изоленты. Поддерживать порядок в цветовой маркировке нужно всегда, несмотря ни на что. Благодаря этому, когда вам понадобится что-то изменить через несколько лет, вы будете уверены, что можете безопасно работать с установкой, ведь будет сразу видно – где фазный провод, а где нулевой. Вообще, чем больше работаешь с проводами. Тем больше привыкаешь делать все правильно и за один раз. Иногда бывает тяжело разобраться в чужом монтаже, когда коллега не соблюдал цветовую маркировку, мозг отказывается воспринимать сразу неправильную информацию.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

• выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
• подключаем щупы в нужные гнезда;
• прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
• повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Источники

• https://hmelectro.ru/uncategorized/kakogo-tsveta-provoda-fazy-nolya-zazemleniya
• https://ProFazu.ru/provodka/cable-wire/tsveta-provodov-v-elektrike.html
• https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
• https://zen.yandex.com/media/hitelectro/cvetovaia-markirovka-provodov-pochemu-eto-tak-vajno-5eac53bc583b5267023f4512
• https://domashnysvet.ru/elektroprovodka/markirovka-provodov-po-cvetam
• https://sovet-ingenera.com/elektrika/wires/cveta-provodov-v-elektrike.html

Поделитесь если вам понравилось:

Похожие материалы

типовая маркировка, буквенное обозначение и как определить провод

Автор Аркадий Семёнов На чтение 18 мин Просмотров 388
Обновлено 18. 04.2022

При работах с электрикой, человек невольно сталкивается со сложностями касающимися правильного определения полярности. Облегчить принятие этого решения позволяет цветовая маркировка, нанесённая на провода. Благодаря чему можно избежать непоправимых ошибок, ведущих к выходу из строя техники, поражению электротоком и другим тяжёлым последствиям. Так как кабели и содержащие жилы могут иметь разное предназначение, на их изоляцию наносят маркировку, придавая различное цветовое оформление.

Содержание (развернуть)

Для чего нужно окрашивание жил

Ориентируясь на цветовую гамму проводников, начинающий специалист определяет назначение каждой жилы, где прячется нулевой провод, а где фаза. Он однозначно может дать ответ на вопрос красный провод это плюс или минус. К тому же многообразие цветовых оттенков проводов позволяют разграничивать положительные и отрицательные контакты в цепочке постоянного тока. Для того чтобы избежать путаницы, производители кабелей окрашивают их в цвета определённого цвета опираясь на правила электротехнических установок ПУЭ. В них чётко закреплены положения по маркировкам с конкретной привязкой к определённым жилам. Цвет проводов в электрике способствует не только упрощению чтения электросхем, но и позволяет оперативно проводить ремонты электроустройств за счёт быстрого определения вышедших из строя проводов. Грамотно проведённый монтаж обеспечивает долговечность и надёжность оборудования, значительно снижая риски его выхода из строя из-за скачков напряжения, коротких замыканий и других проблем.

Особенности расцветки жил

Цвет проводов фаза ноль земля регламентируется требованиями ПУЭ. Обладая познаниями в этой области, любой начинающий мастер сможет провести электромонтажные работы без соответствующих контрольно-измерительных приборов.

Заземление

В процессе прокладки электропроводки на промышленных объектах и в многоэтажных домах специалисты неукоснительно придерживаются требований ГОСТ 18714-81 и ПУЭ, регламентирующих оборудование защитного заземления с использованием окраса желто-зеленого цвета. Его наличие необходимо для минимизации вреда при возникновении неисправностей на линии. Заземление предохраняет людей от удара электрическим током.

В ветхих домах встречаются PEN-провода, где провод заземления идёт в одной скрутке с нулевым, при этом их толщина может отличаться друг от друга. В таких случаях жёлто-зелёным помечались концы проводов и места их соединений. Для дополнительной изоляции на них надевались термотрубки.

«Ноль»

Ноль, именуемый нейтральным проводом служит для замыкания электрической цепи. Два провода создают разность потенциалов, которые преобразуются в электричество. Согласно нормативам электрики нейтральный провод может иметь синий или голубой окрас. Может также быть синий с белой полосой, независимо от того, сколько в кабеле жил всего.

Ноль на схемах изображается буквой N и в обиходе называется «минусом».

«Фаза»

Любой электрик знает, что токопроводящие провода требуют повышенного внимания и осторожности при работе с ними. Поэтому градация цветов фазных плюсовых проводов охватывает широкий спектр, из которого исключены жёлтые, синие, зелёные цвета по причине того, что они задействованы в обозначении других проводов.

Фазные провода имеют маркировку буквой L. При обозначении 3-хфазных проводов к букве добавляются порядковые номера жил.

По закреплённым в ГОСТе положениям различают следующие вариации применения:

• чёрный — в силовых электроцепях переменного и постоянного напряжения;
• красный — в цепях управления с переменным током;
• оранжевый — в цепях контроля блокировки от внешних источников.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основополагающим документом, регламентирующим производство проводников и помогающим в процессе их приобретения выступает ГОСТ 31947-2012. Он установил единую систему определения цветов электропроводки, позволяющую идентифицировать жилы. До появления этого документа никаких регламентирующих цветовую расцветку жил не было, что вносило массу затруднений в работу с электрикой. По сей день в домах старой постройки можно обнаружить провода в однообразной «упаковке». По ГОСТу установлено, что изоляция кабелей должна различаться в зависимости от предназначения, причём её окрас должен быть нанесён на всём протяжении провода, без прерывистости и разницы окраса его оконечностей.

Единственный провод, имеющий 2-хцветную оболочку (зелёно-жёлтую) — это кабель заземления, раздельно они не используются.

В нормативную документацию входят рекомендации по использованию разных схем для многожильных кабелей.
Другим немаловажным источником, отражающим положения по маркировке цвета, является ПУЭ, где в п.1.1.29 и п.1.1.30 изложены сведения о расцветке проводников земля-ноль-фаза, с отсылкой к ГОСТ P 50462-92 под редакцией нового ГОСТа Р 50462-2009, актуального по сей день. Он дублирует ряд положений ГОСТа 31947, уточняя некоторые нормативы. Ярким примером выступает окрас проводов с двойной функцией, когда нулевой защитный соединён с нулевым рабочим, то провод имеет окрас голубого цвета, края которого обозначены зелёно-жёлтыми полосками.

Раньше при маркировке электропроводки использовались только чёрные и белые провода, что повышало риск ошибок в работе с ними со стороны электриков.

Маркировка жил для электромонтажных решений

Электромонтаж сопряжён с грамотным следованием инструкциям по безопасности и маркировке проводов. При этом процесс монтажа значительно упрощается, позволяя экономить время и расходные материалы. Благодаря унификации цветовой раскраски проводов и прописанным нормам, провести электрику в доме или квартире не составит большого труда человеку, не имеющему электротехнического опыта.

В качестве примеров можно привести ситуации, когда маркировка просто необходима:

• В зависимости от источника подключения, вида электроустановок и направления проводов применяется скручивание проводов в распределительных щитках.
• Для каждого провода в конструкции розетки имеется подготовленный винтовой или зажимный контакт, уже промаркированный.
• Запитанный проводник подключают к стационарным контактам, расположенным сверху распределительного щитка, провод заземления — к соответствующей шине, проложенной в нижней части.
• Упрощённая система подключения, когда нулевой провод подключается к лампам, фазный протягивается в сторону выключателя, и через него переходит к лампам.

На практике используется множество кабелей, содержащих большое число жил. Они не подвергаются окрасу, так как это нецелесообразно. Ярким примером является СИП, в идентификации проводников которого используется другая методика. Один из проводников отмечен с помощью небольшого углубления на всей его протяжённости. Такая жила функционирует в качестве нулевого проводника, тогда как остальные имеют статус линейных. Для отличия жил, их обозначают разноцветным скотчем, буквенными символами, термоусадками, что выводятся маркерами соответствующих оттенков. В качестве вспомогательных средств профилактики при электротехнических работах с помощью соответствующего оборудования специалисты осуществляют прозвон электрической цепи.

Проверка правильности подключения

Осуществляя электромонтажные работы, мы привыкли опираться на цвета проводов, но существует определённый риск из неправильного подключения. Причинами неправильной идентификации может быть заводской брак, несоответствие технической документации, да и просто человеческий фактор. В связи с этим, перед монтажом выключателя, розетки или ремонте электроприбора рекомендуется перепроверить факт соответствия цвета изоляции провода его прямому назначению. По нормам электробезопасности требуется проверка нейтрального провода или фазы. Это позволит избежать получения электротравмы при случайном контакте с проводником. Для проверки фазы достаточно использовать индикаторную отвёртку, ноль и нейтраль измеряется специальными приборами — мультиметром или тестером.

Как пользоваться индикатором?

Один из самых простых приборов, не требующий наличия электротехнических навыков — это индикаторная отвёртка. Её предназначение сводится к определению фазного проводника тока. Для этого достаточно прикоснуться металлической рабочей частью отвёртки к оголённому концу провода. В ручке отвёртки встроен светодиод, который моментально загорится, если провод находится под напряжением. При отсутствии реакции со стороны светодиода есть все основания полагать, что провод относится к земле или нулю.

При работе с индикаторной отвёрткой не стоит полагаться на изоляционную ручку. Рекомендуется использовать прорезиненные перчатки. В ходе проверки нельзя второй рукой прикасаться к оголённым элементам проводов, а также металлическим предметам, в том числе трубам, батареям.

Правила применения тестера

Для более расширенного получения данных при работе с электропроводкой электромонтёр использует тестер. Благодаря ему можно определить обесточена сеть или нет, определить основные электрические характеристики. Перед использованием прибора следует ознакомиться с инструкцией измерительных приборов. Алгоритм действий заключается в следующем: выставляется параметры напряжения, заведомо превышающие стандартное, допустим 260 В, после в гнёзда подключаются соответствующие щупы, при этом они касаются двух проводников — например нейтрали и фазе. Затем процедура повторяется с другими парными проводниками. Если на дисплее высветилось значение в 220 В или немного больше, то высока вероятность того, что попалось сочетание фаза-ноль. Меньшие значения на приборе говорят о том, что это заземление. Измерительные электроприборы могут быть цифровыми вс выводом данных на дисплей, либо со стрелками и шкалой — более устаревшие модели.

Мультиметр является незаменимым помощником для того, чтобы измерить скачки напряжения, определить индуктивность, проверить транзисторы и другие элементы электроцепи.

Как определить у проводов заземление, ноль и фазу если нет маркировки

При отсутствии маркировки у проводников определить их назначение с первого раза не всегда получается. Дело в том, что производители не всегда соблюдают стандарты. Именно для таких случаев предназначены измерительные приборы, специфика использования которых напрямую связана с определением напряжения и идентификацией жил по назначению. Методы определения нулевых и фазных проводников представлены по следующим категориям:

Определение фазы с помощью индикаторной отвёртки

Обозначить фазовый проводник, используя индикаторную отвёртку несложно. Достаточно прикоснуться её стержнем к проводу, чтобы понять, находится тот под напряжением или нет. За счёт замыкания тока цепи в ручке отвёртки загорается светодиодный индикатор, а вмонтированный резистор сводит до безопасного уровня силу тока. Часть приборов имеют электрокнопку, другие подают сигнал на светодиод автоматически при контакте металлической рабочей части с токоведущим проводом. Если при визуальном осмотре установлено, что провод является 3-хжильным, то для его проверки потребуется мультиметр или тестер. Большое количество преимуществ этого прибора, таких как компактность, надёжность, небольшая стоимость уступают её главному недостатку — неточность измерений.

Обратите внимание, что на рукоятке отвёртки не должно присутствовать сколов или трещин, так как это может стать источником электрической травмы.

Определение заземления, нуля и фазы с помощью контрольной лампы

Конструктивные особенности данного метода заключаются в последовательности следующих действий: в обычный патрон вкручивается лампа накаливания. , затем подсоединяются провода соответствующей длины, как правило, достаточно 50 см, причём один из них к определённой заранее нулевой линии, другой — к другим жилам. Если лампа загорается, то есть все основания полагать, что определён провод с фазой.

С помощью измерительного прибора

Мультиметр является универсальным измерительным прибором для определения любых электрических значений. При использовании прибора в сетях с переменным током, следует установить переключатель в определённое положение. Во время контакта щупов с проводами фаза-ноль (фаза-заземление) происходит реакция скачка напряжения в диапазоне напряжения 210-240 вольт. Разница полученных значений между нулевым проводом и заземлением несущественна. В случаях инспекции старых схем из двух жил в качестве элемента заземления можно использовать любую строительную металлическую конструкцию. При переключении в режим постоянного напряжения мультиметр обозначит, где находится плюс, а где минус. Если пользователь не обладает предварительной информацией об электрических характеристиках в цепи, то рекомендуется выставлять максимальные параметры постепенно переходя к их уменьшению. Одним концом стержня следует вновь прикоснуться к фазе, вторым коснуться предполагаемого заземления. При снижении показаний по отношению к первоначальным, факт подтверждения заземления можно считать случившимся. При увеличении значений, можно констатировать, что объектом воздействия является ноль, после чего продолжить измерительную процедуру.

Использование светодиода

Перед использованием приобретённого светодиода, можно увидеть, что одна его ножка несколько длиннее другой. По сути удлинённая ножка является анодом, к которому поступает положительный заряд. Параллельная ей укороченная ножка служит для подачи минуса. При правильной состыковке светодиод будет испускать свечение, если полярность нарушена, то реакции никакой не последует. Контрольно-измерительный прибор схожий с индикаторной отвёрткой можно сделать самостоятельно. Для этого формируется электроцепь, элементами которой выступают 1-2 Вт резистор, имеющий сопротивление 100-120 кОм и светодиод, схожий по характеристикам с лампочкой AL307.

Параметры классификации проводов

Широкий ассортимент проводов может смутить любого. Однако при помощи стандартизации, удалось распределить их по категориям на основе классификации. В качестве обозначения назначения проводников стали использоваться цифры и буквы. Это упростило понимание электрических схем, позволило определить основные их характеристики, такие как материал оболочки, количество жил, их диаметр поперечного сечения.

Расшифровка с буквенным обозначением А предполагает состав провода из алюминия; В —— изоляция изготовлена из ПВХ. Маркировка меди не предусмотрена.

Цвет провода заземления

В рамках обозначенных стандартов провод заземления окрашивается производителем в жёлто-зелёный цвет. Визуально от представлен в виде жёлтого изоляционного материала с ярко-зелёными полосками вдоль всей длины в количестве одной или двух штук. В некоторых случаях встречаются жёлто-зелёные полосы в поперечной проекции. Иногда попадаются однородные жёлтые или зелёные кабели. Схематические изображения этих проводов наносятся идентичными красками, но преимущественно ярко-зелёными.

На схемах или на корпусе аппаратуры наличие заземления может определяться при помощи буквенных символов РЕ. Таким же образом будут обозначаться контакты, требующие подключения земляного провода.

В лексиконе электрика заземление может называться нулевой защитой, однако не стоит это понятие путать с термином рабочий ноль.

До 2011 года в качестве обозначения заземления провода использовалась чёрная маркировка.

Какого цвета нулевой провод

Цветовая палитра нулевого провода имеет чёткий диапазон от голубого к синему, иногда синий разбавляют белыми полосками. Других альтернатив для обозначения нуля просто нет. Независимо от количества жил в проводе он будет присутствовать в любом кабеле. Отображается на схемах этот провод также синим цветом, для уточнения используется буквенный символ N. Многие специалисты используют в разговоре такое название как рабочий ноль или «минус», так как его наличие необходимо для формирования электроцепи.

Цвет нуля, нейтрали

Синий цвет является основным отличительным показателем нулевого провода. Все провода данной категории должны подключаться к контакту, имеющему обозначение N, которое может быть нанесено на обратной стороне распределительного щитка, розетки или другого электрооборудования.

Цвет фазы

Стандартами определено, что все остальные цвета, не упомянутые выше были закреплены за фазным проводом. Он может выделяться ярко-красным, белым, оранжевым, серым, чёрным, фиолетовым, розовым, коричневым, бирюзовым и любым другим цветом, за исключением зелёного, жёлтого или синего. Все они наделены ярким оттенком, предупреждая тем самым об скрытой в них опасности. Вообще, фазные провода требуют особой осторожности при работе, так как несоблюдение правил электробезопасности может повлечь причинение вреда здоровью от удара током. На схемах такие провода отражаются теми же цветами с указанием буквы L. Если фаз несколько за буквой следует порядковый номер или первый буквы латинского алфавита.

В многоквартирном силовом распределительном щитке провод фазы, протянутый от источника потребления, скрепляется с нижним контактом автовыключателя. В самих устройствах коммутационные процессы происходят в период выключения, другими словами контакт просто замыкается.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

При ремонте и замене электроцепей у многих может возникнуть вопрос: «Красный провод относится к плюсу или минусу?». Ответ прилагается:

Красный

Для того, чтобы не забыть что красный цвет означает плюс многие прибегают к ассоциативному мышлению. Это удобно и не требует напряжения памяти. За образец можно взять известную организацию «Красный Крест» или «Красную Книгу», куда включены исчезающие животные планеты. Даже на автомобильных аккумуляторах плюсовая клемма часто окрашена в красный цвет.

Чёрный

Минус обозначается чёрным цветом. Он повсеместно встречается в бытовых электроприборах, аппаратуре и любых других источниках питания, в том числе устройствах с электронными блоками управления.

Плюс

Правильная полярность при проведении ремонтных работ является залогом долгого использования электрооборудования автомобилей. В противном случае при ошибочном подключении плюса к минусу и наоборот, последует разрушительный процесс, выводящий оборудование из строя.

Минус

То же касается и определения минуса. Высокая ответственность при определении полярности позволит избежать тяжёлых последствий при проведении электромонтажных работ.

Буквенное обозначение проводов

Вспомогательным и во многом дублирующим средством стало введение буквенного обозначения проводов. В первую очередь это упростило составление и трактовку электрических схем. Система стандартизации закрепила за каждым проводником свой буквенный символ:

• Фазный — L от слова line (линия).
• Нулевой — N от слова neutral (нейтраль).
• Заземление — РЕ от словосочетания protective earthing (защитное заземление).
• М — средняя точка в звене цепи постоянного тока с двухполярным питанием.
• + (плюс) — положительный полюс.
• — (минус) — отрицательный полюс.

Для фокусировки внимания на клеммах заземления используются определённые символы. Они наносятся на клеммы с помощью штамповки, либо на сам прибор в качестве наклейки. Эти символы заземления едины для многих стран, что снижает вероятность неразберихи при их трактовке. При обозначении сетей, имеющих много фазных проводов буквенные символы дополняются порядковыми номерами. К примеру, L1 — первоначальная фаза; L2 — вторая фаза и т.д. Иногда могут использоваться маркировки, присущие устаревшей стандартизации. В таких случаях порядковый номер фазы обозначается символами А, В, С.

Необходимо проявлять внимательность сверяя маркировку проводников непосредственно с элементами цепи, в которых они задействованы. Буквенные символы должны наноситься стойкой несмываемой краской, которая будет хорошо просматриваться на изоляционном материале возле окончания жил, на элементах ПВХ или зафиксированной термотрубке. Размещаются буквенные символы на концах проводов. Зажимы электроклемм наделяются знаками, отражающими сведения о полярности питания. Они наносятся краской, методами штамповки или травления. Метод нанесения зависит от корпуса использованного материала.

Дополнительная маркировка проводов

В конструкциях с множеством электроцепей встречаются дополнительные маркировки, отвечающие за название материала проводника или облегающей его изоляции. Маркировка имеет буквенные значения и представлена в виде нижеуказанного перечня:

• Многожильный алюминиевый кабель, имеющий дополнительную одноимённую оплётку — АА.
• Алюминиевый кабель с оплёткой из свинца — АС.
• Устойчивая к возгоранию резина в составе оболочки — НР.
• Соответственно обычная резиновая оболочка — Р.
• Наличие оплётки из 2-хслойной стали с дополнительной защитой от влаги — Б.
• Кабельная оболочка из негорючего материала — Бн.
• Полное отсутствие защитной оплётки — Г.

В качестве дополнительной информации может быть указаны такие характеристики как максимальная сила напряжения, рассчитанная на провод, сила тока и температурный режим.

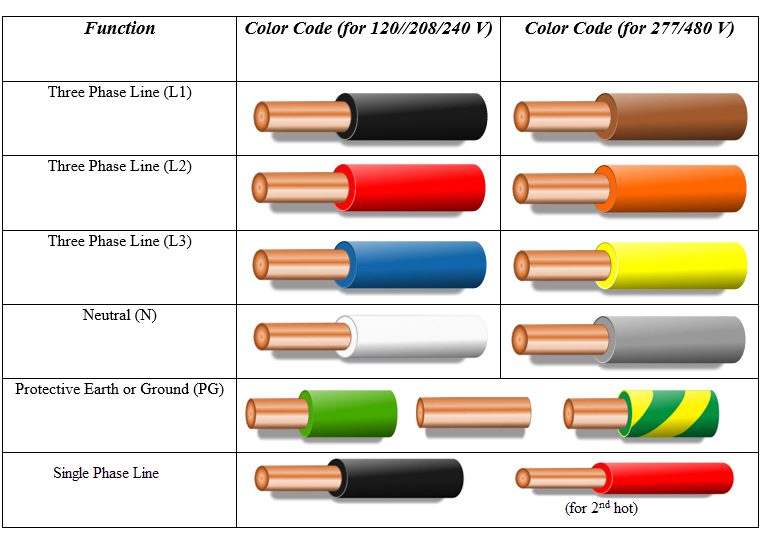

Различие между расцветкой в сети 220 В и 380 В

Линейное напряжение имеет 380 Вольт. Принцип действия такого напряжения основан на использовании трёх фаз одновременно, при этом напряжение между ними достигает 380 Вт. Стандартное напряжение 220 В носит название фазное, так как возникает оно при контакте фазы с нулевым проводом. Естественно при проведении монтажа проводка трёхфазная представлена более красочно, чем однофазная. При визуальном осмотре можно заметить, что в однофазной сети присутствуют три установленных стандартами цвета: жёлто-зелёный, отвечающий за заземление, синий с оттенками или без, обозначающий нейтраль и красный (чёрный) непосредственно токопроводящий.

Трёхфазный, выдающий 380 В маркируется следующим образом: жёлто-зелёные цвета обозначают заземление, голубой или синий — нейтраль. Изоляция проводов по фазам:

• Первая фаза — красный или коричневый цвет.
• Вторая фаза — чёрный цвет.
• Третья фаза — белый или серый цвет.

Для упрощённого запоминания порядка расположения жил в шине с 3-хфазовым переменном токе используется аббревиатура ЖЗК.

Благодаря такой маркировке облегчается ремонт электрической проводки, быстрее устанавливаются сбои в сети, что увеличивает эффективность проводимой работы и делает её на порядок безопаснее. Таким образом, при обслуживании современных электросетей можно безошибочно определять назначения каждого из проводов в распределительных щитках многоэтажных домов.

При ответвлении однофазной сети от 3-хфазной обычно используют однородную расцветку.

Меры безопасности

При осуществлении работ, связанных с эксплуатацией электрического тока требуется неукоснительно соблюдать технику безопасности. В противном случае можно получить электротравму, которая в некоторых случаях может привести к летальному исходу. К основным мерам электробезопасности относится соблюдение следующих правил:

• Ни при каких обстоятельствах не касаться оголённых проводов, проводящих электричество.
• Применять электроприборы строго в рамках их функционального назначения.
• Не подключать технику с нарушенной изоляцией, разбитыми вилками и оголёнными проводами в электросеть, не пользоваться искрящими розетками.
• Не касаться проводов и розеток влажными руками, во время нахождения на сыром полу.
• В помещении с высокой влажностью требуется надевать резиновые перчатки, обувь, применять диэлектрический коврик.
• Нельзя защемлять провода в проходах дверями, иным способом их сгибать и искривлять, фиксировать с помощью гвоздей.
• Перед производством электроработ нужно обесточить всю сеть.
• Включать и выключать электроприборы нужно одной рукой, не прикасаясь при этом к металлическим трубам
• Если техника загорелась или искрит, нельзя её отключать, предварительно не обесточив сеть через щиток.

Для человеческого организма безопасны значения силы тока, не превышающей показателя в 50 мкА для переменного тока и 100 мкА — постоянного тока. Увеличение этих величин в большую сторону опасно для жизни.

Электробезопасность напрямую связана с пожарной безопасностью и несоблюдение её требований может привести к возникновению очага возгорания. Поэтому при любой нештатной ситуации в первую очередь следует обесточить объект опасности, а потом уже устранять причину её возникновения.

Что делать, если выявлено несоблюдение цветовой маркировки

На практике встречаются случаи, когда цветовая маркировка не соответствует реальному положению дел, либо она полностью отсутствует. В зависимости от вашего электротехнического опыта можно самостоятельно промаркировать электропроводку, используя изоленту или специальный изоляционный материал, встречающийся в виде полых ПВХ трубок. В зависимости от назначения провода, который можно определить за счёт измерительных приборов, на кончики проводника наносится тот или иной цвет, входящий в палитру, определённую ГОСТом. Если речь идёт о больших объёмах работ, связанных с кропотливым анализом всей электросети, то в таком случае, стоит прибегнуть к помощи квалифицированного специалиста. Не секрет, что использование цветовых гамм в разметке электропроводки намного упрощает ремонтные работы. Если в доме протянуты провода с разноцветными жилами, в процессе монтажа не потребуется растрачивать время на «прозвон» каждой. Тот же обрыв фазной жилы можно обнаружить за несколько минут.

Заключение

Подводя итоги обзора, можно сказать, что появление цветовой расцветки проводников значительно облегчило труд электрика, независимо от его фронта работ на ниве эксплуатации переменного и постоянного тока. Требования стандартизации свели к общему знаменателю положения при которых за каждым конкретным проводником закреплён определённый цвет. Это качественным образом сказалась не только на самих работах, но и позволило усовершенствовать степень безопасности источников питания и человека в целом.

Команда нашего сайта

Провод какого цвета является нейтральным?

Черный провод — это «горячий» провод, по нему электричество проходит от панели выключателя к выключателю или источнику света. Белый провод является «нейтральным» проводом, он принимает все неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

Запрос на удаление

|
Посмотреть полный ответ на hgtv.com

Каков цветовой код провода?

Защитное заземление имеет зеленый или зеленый цвет с желтой полосой. Нейтраль — белый, горячие (под напряжением или активным) однофазные провода — черные, а красный — в случае второго активного. Трехфазные линии имеют красный, черный и синий цвета.

Запрос на удаление

|
Полный ответ на allaboutcircuits.com

Является ли черный провод нейтральным?

Коричневый провод под напряжением

Он заменяет старые цвета красного (под напряжением), черного (нейтраль) и зеленого (земля), которые изменились еще в 2006 году. Если ваша вилка имеет эти цветные провода, мы рекомендуем заменить ее.

Запрос на удаление

|
Посмотреть полный ответ на electricsafetyfirst.org.uk

Какого цвета нулевой провод в Европе?

Фаза 1 — Коричневый. Фаза 2 — Черный. Фаза 3 — Серый. Нейтральный — синий.

Запрос на удаление

|
Посмотреть полный ответ на diy.stackexchange.com

Нейтральный черный или синий?

Синий = Нейтральный

Он расположен на конце цепи, чтобы обеспечить подключение после того, как электричество пройдет вокруг земли и проводов под напряжением. Маловероятно, что вас ударит током при контакте с синим проводом.

Запрос на удаление

|
Посмотреть полный ответ на uk.rs-online.com

Цвета электропроводки правильные

Провода какого цвета подходят к L и N?

N для нейтральной стороны или белого провода, а L для стороны нагрузки, черного провода.

Запрос на удаление

|
Посмотреть полный ответ на amazon.com

Может ли нейтральный цвет быть черным?

Черные провода являются общепринятым стандартом для любых кабелей, передающих электричество от панели к месту обслуживания. Вы также можете пометить белый провод изолентой как горячий провод. Однако ни при каких обстоятельствах черный провод не должен выступать в качестве заземляющего или нейтрального провода.

Запрос на удаление

|
Посмотреть полный ответ на livewireelectricalcharlotte.com

Какого цвета итальянская проводка?

Примечания к кабелю питания: шнуры питания итальянского типа L стандартного черного цвета. Итальянские шнуры питания белого или серого цвета изготавливаются по специальному заказу. Доступны экранированные силовые кабели переменного тока итальянской длины нестандартной длины.

Запрос на удаление

|
Посмотреть полный ответ на internationalconfig.com

Какая электропроводка в Италии?

Для Италии существует три связанных типа вилок: типы C, F и L. Тип вилки C — это вилка с двумя круглыми контактами, тип вилки F — это вилка с двумя круглыми контактами с двумя зажимами заземления сбоку, а тип вилки L Тип штекера с тремя круглыми контактами. Италия работает от сети с напряжением 230 В и частотой 50 Гц.

Запрос на удаление

|
См. полный ответ на electricsafetyfirst.org.uk

Какие 3 нейтральных цвета?

Чистые нейтральные цвета: чистая нейтральная цветовая палитра включает черный, белый, коричневый и серый цвета, все они подпадают под категорию чистых цветов, что означает, что они полностью насыщены и не имеют подтона (основного цвета).

Запрос на удаление

|
Посмотреть полный ответ на masterclass.com

Чем отличается черный провод от красного?

Как правило, красные провода используются для обозначения положительного напряжения, а черные провода используются для обозначения отрицательного напряжения.

Запрос на удаление

|
Посмотреть полный ответ на kaiweets.com

Провод какого цвета положительный?

Положительный ток должен быть красным. Отрицательный ток должен быть черным. Заземляющий провод, если он есть, должен быть белого или серого цвета.

Запрос на удаление

|
Посмотреть полный ответ на сайте creativesafetysupply.com

Как называются 3 цветных провода?

Они часто имеют цветовую кодировку: желтый для композитного видео, красный для правого аудиоканала и белый или черный для левого канала стереозвука. Это трио (или пара) разъемов часто можно найти на задней панели аудио- и видеооборудования.

Запрос на удаление

|
Полный ответ см. на en.wikipedia.org

Как идентифицировать провод?

Черный: провод калибра 8 или 6, цепи на 45 или 60 А. Оранжевый: провод 10-го калибра, 30-амперная цепь. Желтый: провод 12 калибра, цепь 20 ампер. Белый: провод 14 калибра, цепь 15 ампер.
…
Стандартные цвета проводки в доме:

1. Черный: горячий провод.
2. Красный: вторичный нагревательный провод, часто используемый с более крупными приборами.
3. Белый: нулевой провод.
4. Зеленый: провод заземления.

Запрос на удаление

|
Посмотреть полный ответ на homedepot.com

Какие бывают 3 типа проводов?

Используются три типа проводов:

• провод под напряжением (красный цвет)
• нейтральный провод (черный цвет)
• провод заземления (зеленый цвет)

Запрос на удаление

|
Посмотреть полный ответ на toppr.com

Есть ли в Европе нейтральный провод?

В Европе в большинстве стран есть нейтральное соединение, но вилка сконструирована таким образом, что ее можно заменить на горячий провод, просто повернув вилку. Поэтому компьютер даже не знает, какой из его входных проводов окажется в итоге подключенным к нулевому проводу, а какой к горячему проводу.

Запрос на удаление

|
Полный ответ на eetimes. com

Почему в домах 3 провода?

Трехжильный провод имеет две горячие точки — черную и красную — и белую нейтраль. Хотя обычно трехжильный провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток. Например, для частично переключаемой розетки вы должны отломить язычок на латунной стороне розетки.

Запрос на удаление

|
Посмотреть полный ответ на jlconline.com

Какой провод в Риме?

Romex™ — это распространенный тип электропроводки в жилых помещениях, который классифицируется Национальным электротехническим кодексом (NEC) как подземный фидер (UF) или кабель с неметаллической оболочкой (NM и NMC). Проводники NM и NMC состоят из двух или более изолированных проводников, содержащихся в неметаллической оболочке.

Запрос на удаление

|
Посмотреть полный ответ на nachi. org

Черный провод заземлен или нейтрален?

Цветовая маркировка проводов: зеленый для земли, красный для живого и черный для нейтрального.

Запрос на удаление

|
Посмотреть полный ответ на toppr.com

Какой провод черный под напряжением?

Черный провод — это «горячий» провод, по нему электричество проходит от панели выключателя к выключателю или источнику света. Белый провод является «нейтральным» проводом, он принимает все неиспользованное электричество и ток и отправляет их обратно на панель выключателя.

Запрос на удаление

|
Посмотреть полный ответ на hgtv.com

Какого цвета общий провод в 220В?

Красные или оранжевые провода часто используются для обеспечения вторичного фазного напряжения в 220-вольтовом приложении. Всегда предполагайте, что красный или оранжевый провод (в дополнение к черному проводу, который обеспечивает первичное фазное напряжение) находится под напряжением.

Запрос на удаление

|
Посмотреть полный ответ на bobvila.com

Все ли нейтральные цвета совпадают?

Какие цвета сочетаются с нейтральными цветами? Все цвета сочетаются с нейтральными; даже другие нейтралы. В этом прелесть украшения нейтральными тонами. Они являются отличной отправной точкой для любой комнаты, потому что их можно часто обновлять, просто меняя аксессуары и текстиль.

Запрос на удаление

|
Посмотреть полный ответ на сайте apartmenttherapy.com

Что произойдет, если вы не используете нейтраль?

Без нейтрального провода в системе возникают всевозможные нестабильности, такие как нестабильное напряжение, неожиданные токи и даже опасность поражения электрическим током.

Запрос на удаление

|
Посмотреть полный ответ на infinispark.com.au

← Предыдущий вопрос
Какие симптомы предполагают наличие грыжи пищеводного отверстия диафрагмы?

Следующий вопрос →
Почему Джек Антонофф бросил Лену Данэм?

Цвета электрических проводов — Мистер Спарки Канзас-Сити

07 Dec Знакомство с цветами электрических проводов

Знание цветов электрических проводов обеспечивает безопасность электриков, жильцов и приборов каждый раз, когда электрическая система находится на обслуживании или ремонте. Различные цвета указывают на назначение провода в цепи.

Помните, что по всем проводам в определенное время может проходить электрический ток, поэтому с ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую угрозу, горячие провода.

Горячие провода — это провода, по которым ток под напряжением передается от электрической панели или распределительной коробки к таким местам, как розетка или осветительные приборы. Они также известны как линейные провода.

Цветовые коды электрических проводов

1. Черные провода – Горячие
Черные провода передают питание к розеткам и выключателям во всех типах цепей, а также могут использоваться в качестве ветвей выключателя, связующего звена между выключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при работе с ними следует соблюдать особую осторожность.

2. Красные провода — горячие
Красные провода — это вторичные провода под напряжением в цепях 220 В, которые также могут использоваться в различных ножках выключателя. Красные провода в основном используются для подключения системы электропитания дома, а проводные детекторы дыма таковы, что если сработает один сигнал тревоги, сработают все они.

Красные провода используются при установке потолочных вентиляторов, где могут быть выключатели света. Электрики могут соединить красный и черный провод или два красных провода.

3. Синие и желтые провода — горячий
Синий и желтый провода могут передавать питание, но они обычно не используются в розетке. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.

Синие провода в основном используются в качестве проходных в трех- или четырехпозиционных выключателях, например, в выключателях внизу и наверху лестницы, управляющих одним и тем же светом (трехходовые).

4. Белые провода с красной или черной лентой- Hot
Когда белые провода покрыты черной или красной лентой, они являются горячими проводами.

5. Зеленые провода — заземление
Зеленые провода используются для заземления электрических цепей. Провода подключаются к заземляющей клемме в розеточном сейфе и проходят к заземляющей шине внутри электрического щита.

Таким образом, провода играют роль предохранителя, который обеспечивает выход электричества куда-то под землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.

Зеленые провода следует соединять только с другими зелеными проводами, и в случае неисправности в цепи они могут оказаться под напряжением, что требует осторожного обращения с ними. Зеленые провода также никогда не должны использоваться для каких-либо других целей, поскольку это может привести к поражению электрическим током.

Винты заземления на любых электрических устройствах часто также окрашиваются в зеленый цвет.

6. Неизолированные медные провода — заземление
Заземление обеспечивает безопасный путь для возврата электричества в землю в случае электрической неисправности. Поскольку все электрические устройства должны быть заземлены, оголенные медные провода подключаются ко всем из них, включая светильники, выключатели, розетки и металлические корпуса или рамы приборов.

Кроме того, электрические металлические коробки должны быть заземлены, поскольку они являются проводящими.

7. Белые или серые провода — нейтральный
Слово «нейтральный» может быть обманчивым, поскольку кажется менее опасным или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, поскольку они могут проводить электрический ток, в основном, когда токовая нагрузка цепи несбалансирована.

Нейтральные провода соединяются с токопроводящей металлической деталью в электрощите, который притягивает электрический ток и распределяется по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только друг с другом.

Белые и серые провода представляют опасность поражения электрическим током при неправильном обращении, поскольку они передают энергию обратно на электрический щит. При работе с белыми проводами убедитесь, что вокруг них нет красной или черной ленты, так как это означало бы, что они использовались в качестве проводов под напряжением.

Важно понимать цвета электрических проводов, а также провода нагрузки и провода c. Провода нагрузки соединяют осветительную арматуру и выключатель света. Как только выключатель замкнут, он позволяет электричеству течь от выключателей света к осветительным приборам, включая свет.

Очень часто возникает путаница между линейными и нагрузочными проводами. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также может использоваться в качестве вторичного провода нагрузки.

Они также подключаются к верхней половине переключателя, а линейные провода подключаются к нижней половине переключателя. Провода

C, иначе называемые обычными проводами, являются другими важными проводами для полного понимания цветового кода электрических проводов. Они обычно встречаются в современных домах или домах, прошедших современный ремонт.

Это потому, что они используются в умных термостатах, которых не было в традиционных домах. Интеллектуальные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
Провода c отвечают за подачу непрерывного питания 24 В, завершая цепь провода R (источник питания) к плате управления системой HVAC.

Какого цвета провод C и как его идентифицировать?

Провод c в основном синий, но в некоторых случаях может быть черным.

Перед выполнением работ по ремонту электрических проводов убедитесь, что в них не подается питание, отключив основное электропитание. Мультиметр можно использовать для устранения неполадок и проверки электропроводки дома.

Его также можно использовать для проверки наличия электрического тока и определения его силы.
