Реле давления воды — 85 фото вариантов подключения
Для организации водоснабжения на даче или загородном участке применяется насосное оборудование. Каким бы качественным он ни было, необходимы дополнительные приспособления, которые регулируют работу всей системы. Именно к таким устройствам и относится реле.
Назначение прибора
Для эффективного задействования насосного оборудования необходимо поддержание давления внутри системы локального водоснабжения на постоянном уровне. Для этого используются гидроаккумулятор, а также специальное реле давления. Они технически присоединяются к трубопроводу.
Необходимое место для крепления реле — между самим насосом и устанавливаемым гидроаккумулятором, причем ближе к последнему.
Важная роль в водоснабжении отводится емкости состоящей из двух отсеков, которые разделены мембранной перегородкой. Это гидроаккумулятор.
В одном его отсеке под давлением присутствует определенный объем воздуха, который регулирует количество и показатели давления жидкости в другом его отсеке.
Если воздуха больше, то и давление выше, но и воды тогда в гидроаккумуляторе будет меньше.
Чтобы поддерживать в системе требуемое для нормальной эксплуатации приборов бытового назначения давление от 1,2 до 2,8 атм., используется специальное реле. При его настройке задаются два предела активизации оборудования — верхний и нижний.
При сокращении давления до нижнего уровня в связи с расходованием воды из отсека, запускается насосное оборудование, которое начнет наполнять водой бак. При выравнивании с верхним параметром, реле дает команду на отключение.
Конструкция приспособления
Данное регулирующее приспособление конструктивно включает два блока:
- Электрическую часть, представленную набором контактов. Они замыкаются и размыкаются, вследствие чего насос активизируется или наоборот отключается;
- Гидравлическую часть, состоящую из специальной мембраны. Она оказывает действие на основу и пружинные механизмы, необходимые для изменения пределов давления.

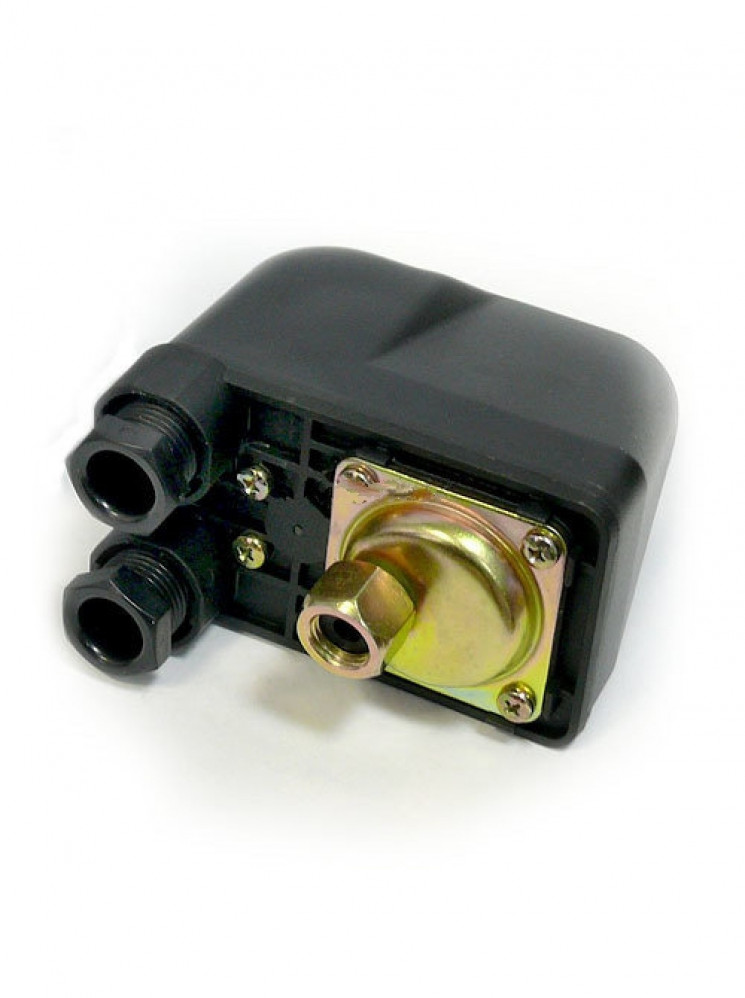

Особенности конструкции представлены на фото реле давления воды. На тыльной плоскости находится выход с резьбой. Возможен вариант использования гайки-американки.
В последнем случае исключается необходимость крепления переходника или накручивания прибора на имеющуюся в соединении резьбу. Здесь же подключается и электрическая составляющая, а вот клеммная колодка скрыта под крышкой.
Виды реле для давления воды
Механическое – подходит для использования и в быту, и в производстве. Отключение происходит, когда меняется положение мембраны. Это надежное приспособление, но обладает не слишком высокой точностью. Для компенсации недостатка целесообразна дополнительная установка манометра.
Электронное – работает за счет действия электрических контактов, которые участвуют в отслеживании уровня жидкости в емкости. Это надежное и точное приспособление, но достаточно дорогое.
Правила монтажа
Реле монтируется на постоянной основе, его положение стационарно, поскольку не предполагается перемещение в процессе эксплуатации насосного оборудования.
Схема подключения реле давления воды достаточно простая.
Для подключения к электросети желательно предусмотреть отдельную линию. Цельномедный кабель, имеющий сечение от 2,5 кв. мм, выводится от щитка и идет через связку автомата с УЗО или дифавтомат на реле.
Важно правильно подобрать параметры автоматики по току, исходя из электротехнических характеристик насосного оборудования. На реле обязательно ведется заземление.
Для подключения используются вводы на корпусе. Клеммная колодка оснащена тремя парами контактов – для заземления, для фазы и ноля от щитка и насоса. При присоединении проводники надо очистить, подсоединить к разъему и надежно зажать болтом. Через некоторое время болты желательно подтянуть, компенсируя возможное ослабление контакта из-за мягкости меди.
Подключение реле давления воды своими руками к водопроводу также не вызовет особых сложностей. Наиболее простым способом было бы установить пятивыводной штуцер в качестве переходника или собрать фитинговую конструкцию.
Переходник надевается на патрубок сзади корпуса. Свободные выходы предназначены для гидроаккумулятора, шланга, идущего от насоса, а также водопровода на потребителя.
Многие эксперты рекомендуют использовать два дополнительных устройства:
- манометр – отслеживает давление и корректность релейных настроек;
- грязевик – устройство для защиты от взвешенных частиц.
Технология настройки
В целях регулирования пределов давления установлены две пружины. Одна из них, как, например, в модели РДМ-5, регулирует сразу обе границы, а вторая, маленькая, — дельту между пределами. Закручивая гайку, вы обеспечите повышение давления, а откручивать ее надо для ослабления.
Регулируя указанные пороговые значения, учитывают связь с гидроаккумулятором – более высокое значение нижнего параметра в системе (на 0,1-0,2 атм.).
Порог деактивизации в процессе регулирования фиксируется в автоматическом режиме, т.к. изначально задается разность (дельта) между пределами.
Дельту можно поменять по необходимости. Но такие возможности ограничены релейными параметрами и ограничением давления насосного оборудования по верхнему уровню.
Если вы хотите понять, как настроить реле давления воды для насоса, то целесообразно:
- включить систему;
- манометром определить значение давления во время активизации и отключения;
- откорректировать положение гайки на пружине большого размера;
- проверить параметры;
- отрегулировать большую пружину заново, если потребуется;
- после установки нижней величины и последующего отключения системы произвести установку верхнего предела для отключения оборудования;
- запустить систему и проверить корректность настроек.
Различные модификации реле могут иметь дополнительные опции или быть без возможности корректировки дельты. Поэтому при выборе нужно подробно изучать технические характеристики устройства. Корректный же монтаж реле обеспечит надежное и регулярное водоснабжение в вашем загородном доме.

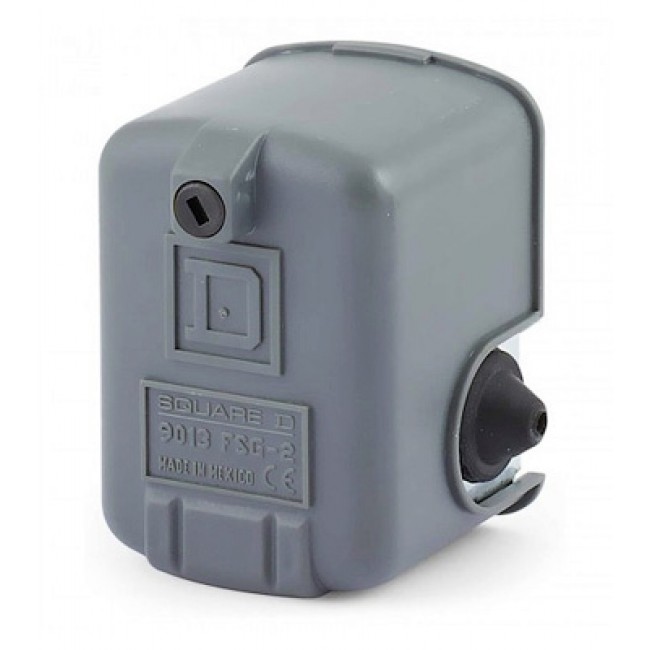

Фото реле давления воды
