Клеммы WAGO 773-324, WAGO 773-326, WAGO 723-328

Клемма WAGO 222-413 (3 контакта) (упак 50шт)

Артикул: 0000494

Москва:

В наличииПетербург:

В наличии

2 600 Р

Купить

Напряжение, V — 400

Сила тока, A — 32

Поперечное сечение, мм² 3 х 0.08-2.5

Подробное описание

Соединительные клеммы Wago 222 413 с CAGE CLAMP® COMPACT-зажимом захватывают 3 зачищенных тонкопроволочных проводника 3 х 0. 08-2.5 мм² без инструментов. Благодаря утопленному рычажку клеммы Wago 222 413 исключено случайное неправильное нажатие на него при вкладывании в тесное пространство для встраивания. Дополнительная безопасность использования клеммы Wago 222 413 для всех видов проводников удостоверяется сертификатами (ENEC, UL). Знак ENEC имеет значение символа безопасности для всей Европы, в целом с 20 странами-участницами договора о стандартизации.

Применение клеммы Wago 222 413 ( 3 х 0.08-2.5 мм² )

Соединительная клемма Wago серии 222 применяется для подключения проводников в распределительной коробке, подключения светильников, индивидуального подключения низковольтных осветительных систем, соединения предустановленных элементов, например, в мобильных домиках, для подключения жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого.

Дополнительные возможности применения клеммы Wago 222 413 ( 3 х 0.08-2.5 мм² )

— подключение индуктивного детального переключателя
— Местный привод для пола с подогревом
— монтаж переговорных устройств
— предварительные подключения
— клеммы для подключения мотора
— балдахинные светильники
— подключение светильника
— счетчик низких напряжений
— отопительные приборы
— насосы для отопительной системы
— механизм управления воротами
— в осветительных полосах
— машинные подключения
— соединения потенциалов
— присоединение люстры
— присоединение фонтанного насоса
— перекидные присоединения ламп
— мобильные подключения (электролинии на стройке)
— соединения приборов и машин
— подведение рождественской иллюминации
— монтаж с заземлением на фонарь
— соединение комбинаций лапм, рулад
— жалюзи, линии громкой связи в жилых помещениях
— галогенные светильники, телефонные кабели, электроплиты, гирлянды
— присоединение вентилей моторов
— соединение пожарных и газовых сигнализаций
— соединение зональных вентилей в отопительных приборах
— в обзорных коробках с цифровыми и PIN станциями
— соединительные клеммы в сенсорике
— присоединение счетчиков
— в коробках передач для машин
— звездное небо

Технические характеристики клеммы Wago 222 413 ( 3 х 0. 08-2.5 мм² )

Наименование — Клемма Wago 222 413 ( 3 х 0.08-2.5 мм² )
Группа изделий — Клеммы с плоско-пружинным зажимом
Напряжение, V — 400
Сила тока, A — 32
Поперечное сечение, мм.кв — 3 х 0.08-2.5
Количество жил — 3
Количество подключаемых проводов — 3
Количество независимых цепей — 1
Способ монтажа клеммы Wago 222 413 — однопроводной + гибкий
Способ подключения — Соединение CAGE CLAMP®
Способ подключения проводов — С боковым подключением
Вес клеммы Wago 222 413, г. — 4,153
Цвет клеммы Wago 222 413 — серый
Размер клеммы Wago 222 413, мм — 14,5 х 17 х 20,5
Максимальная эксплуатационая температура клеммы Wago 222 413 — 85ºС
Размеры упаковки 50 шт, мм — 110х82х57

Страна изготовитель Германия

«Ваго» (зажим проводов): инструкция по применению

При проведении электромонтажных работ львиную долю времени занимает выполнение соединений проводов в распределительных коробках. Помимо трудоемкости создания распределительные коробки являются слабым местом любой электропроводки, большая часть неисправностей вызвана плохим контактом или коротким замыканием в них.

Обычные способы соединения проводов

Традиционно соединения выполнялись скручиванием или винтовыми клеммами. Скрутка проводов — самый простой и распространенный способ монтажа, но и у него есть недостатки:

• Не скручивайте медные и алюминиевые провода.
• Не скручивайте многожильные провода.
• Размер крутки должен быть не менее пяти витков.
• Не скручивайте провода разного сечения.
• Чтобы скрутка не ослабла с годами, ее либо приваривают, либо применяют специальные подпружиненные колпачки, для медных проводов тоже применяют пайку, но это довольно трудоемко.
• Необходимо дополнительно изолировать место скручивания.
• Не рекомендуется подключать более трех проводов.

Применение винтовых клемм также имеет ограничения из-за больших габаритов, малого количества подключаемых проводов, ослабления винтового соединения со временем и конечно же трудоемкости.

Преимущества и недостатки зажимов «Ваго»

Альтернативный способ монтажа — использование быстрозажимной клеммной колодки. Клеммные зажимы «Ваго» имеют ряд неоспоримых преимуществ при выполнении электромонтажных работ:

• Возможность соединения алюминиевых и медных проводов.
• Провода соединительные различного диаметра от 0,5 до 4,0 кв. Мм.
• Использование многожильных проводов.
• Номинальный ток до 32А.
• Подключайте до восьми проводов в одну группу.
• Быстрая и удобная установка без использования специальных инструментов.
• Изолированное электрическое соединение.
• Компактный размер клеммной колодки.
• Возможность визуального контроля подключения через прозрачный корпус.
• Отдельные модели можно разобрать.
• Наличие в корпусе специальных отверстий для подключения КИП.

Единственным недостатком данных разъемов является их цена, но она с лихвой компенсируется экономией времени при монтаже, надежностью и долговечностью соединения. Также высокой плотности монтажа можно добиться применением зажима «ВАГО» (на фото показана точность монтажа клеммников в распределительной коробке).

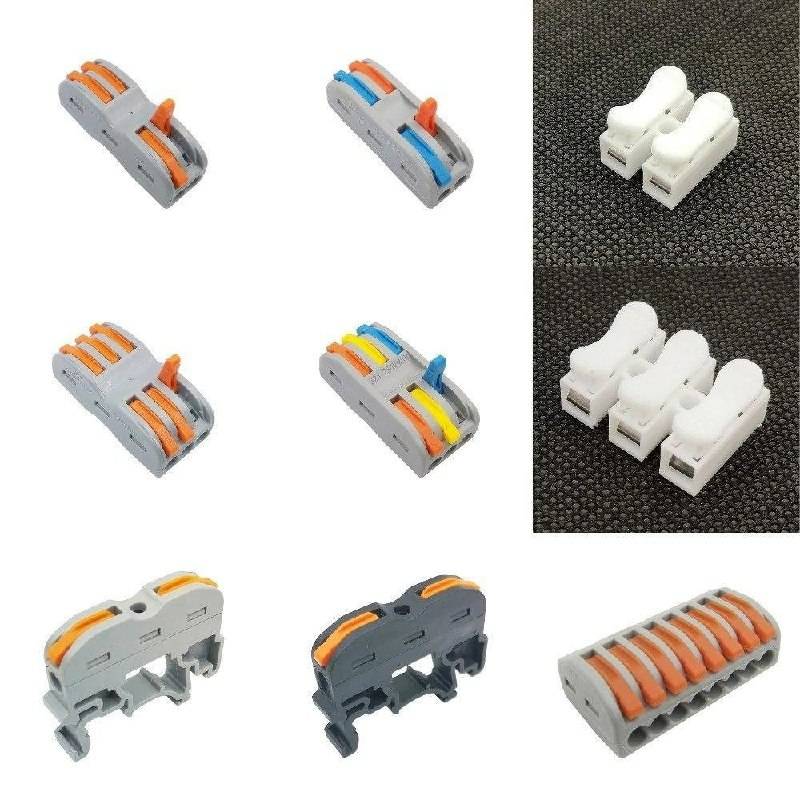

Типы зажимов «Ваго»

Компания производит клеммы с зажимными устройствами следующих типов:

• Пружинные зажимы.
• Зажимы FIT-CLAMP.
• Зажимы CAGE CLAMP.

Клеммы с плоскими пружинными зажимами — самое простое и бюджетное решение для соединения проводов. Хомут представляет собой блок плоских стальных пружин, запрессованных в корпус из поликарбоната. Выпускаются блоки с количеством контактов от двух до восьми. Зажим предназначен для одноразового соединения проводов, повторное использование нежелательно, так как ослабляется усилие пружины.

В клеммах FIT-CLAMP используется врезной контакт (IDC), что обеспечивает самый быстрый вариант монтажа. Эти устройства позволяют соединять провода без предварительного снятия изоляции.

В клеммах с зажимами CAGE CLAMP стальная пружина выполнена отдельно от токопроводящей медной шины. Для производства токопроводящей платины используется луженая медь. Такая конструкция зажима позволяет использовать любые провода, в том числе тонкие и многожильные.

Ассортимент

Ассортимент клеммных соединителей «Ваго» (зажимов, характеристики которых мы рассматриваем) следующий:

• 294 и 294 Linec — специализированные клеммы для подключения источников питания и осветительных приборов, предназначены для разветвления трех проводников: фазы, нуля и защитного заземления.
• 224 — серия для присоединения тонкопроволочных проводов осветительных приборов к распределительной сети.
• 243 ПРОВОД ПРОВОДНОЙ — для соединения одножильных проводов малых сечений.
• 2273 КОМПАКТНЫЙ ПРОВОД — используется для соединения любых проводов в распределительных коробках.
• 273 и 773 PUSH WIRE — соединение одножильных проводов в монтажных коробках.
• 222 — универсальные клеммы для многократного соединения любых проводов сечением 0,08 мм кв.
• 221 WAGO COMPACT — универсальная клеммная колодка уменьшенного размера для многократного соединения любых проводов сечением 0,2 мм кв.

Рассмотрим подробнее зажимы вагона. Как использовать клеммы каждой серии?

Соединители 294 и 294 Linect

Используемые в клеммных колодках этой серии клеммы Push-in CAGE CLAMP позволяют подключать одножильные, многожильные и тонкожильные кабели без использования специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен ниже разъема и использоваться для подключения к шине PE во время установки. Со стороны внутреннего подключения имеется полнофункциональный третий контакт на каждый полюс сечением от 0,5 до 0,75 кв. Мм. Соответствующий PE-полюс может быть оборудован внешним контактом PE (защитное заземление). Для подключения подключаемого устройства в каждой группе имеется третий зажим сечением 0,5-0,75 мм кв. Эти зажимы для проводов «ВАГО» монтируются следующим образом:

• Распределительная цепь, к которой должен быть подключен параллельно светильник или другая нагрузка, разрезана.
• С обрезанных концов проводов снимается изоляция на длину 1 см.
• Нажмите на подвижную часть клеммы и вставьте зачищенные провода в открытое отверстие соответствующей стойки до упора.
• Освободите подвижную часть терминала вагона, зажим зафиксирует провод.
• Подсоедините провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый выводной полюс маркируется латинскими буквами L, N, PE.

Изделия серии 224

Данный зажим «ВАГО» — для многожильных проводов осветительных приборов или другой слаботочной нагрузки. Тонкий проводник осветительного прибора может быть присоединен к концу или к разрыву распределительной сети. Каждая клемма предназначена для подключения к одному полюсу электрической сети. Сечение проводов распределительной сети 1-2,5 кв.мм, а подключаемого устройства 0,5-2,5 кв.мм. Сечение каждого полюса от 0,5 до 0,75 мм2. Терминал необходимо монтировать в следующей последовательности:

• При подключении распределительной линии к разрыву питающий провод обрезается.
• С обрезанных концов проводов снимается изоляция на длину 1 см.
• Провода распределительной сети вставляются в круглые отверстия самозажимных контактов.
• Нажмите на подвижную часть клеммы и вставьте зачищенный провод от светильника в квадратное отверстие до упора.
• Отпустите подвижную часть клеммы, зажим зафиксирует провод.

Клеммы 243 серии

243 серии «Ваго» (зажим PUSH WIRE) применяются для соединения слаботочных устройств с одножильными проводами малого сечения от 0,5 до 0,8 мм кв. Имеют сверхкомпактный размер. Доступны модели для подключения от трех до восьми проводов. Номинальное напряжение устройства до 100В, максимальный ток до 6А.

Зажимы 273 и 773 серии

Данные серии «Ваго» (зажим PUSH WIRE) предназначены для монтажа одножильных проводов в распределительных коробках и отличаются максимальным сечением проводов: до 2,5 мм2. Для серии 273 и до 4 мм кв. Для 773-го. Максимально допустимый ток изделий до 32А.

Зажимы серии 2273

Клеммы серии 2273 с контактами COMPACT PUSH WIRE имеют компактные размеры, что значительно упрощает установку. Токовая нагрузка этих терминалов до 24А. В номинальную серию входят изделия для подключения до восьми проводов. Допускается применение многожильных, алюминиевых или медных проводов сечением от 0,5 до 2,5 мм кв.

Плоские зажимные клеммы серий 243, 273, 773 и 2273 монтируются вручную без применения специальных инструментов в следующей последовательности:

• Концы проводов зачищаются на длину 10 мм.
• Оголенные концы проводов вставляются в клеммные отверстия до упора.
• Правильность установки контролируется через прозрачную крышку клеммной коробки.

Изделия серий 222 и 221

Зажимы этих серий отличаются размерами и типом корпуса. Устройства допускают многократную прокладку любых проводов сечением от 0,08 мм для серии 222 и от 0,2 до 4,0 мм кв. (Для серии 221). Доступны варианты для подключения двух, трех и пяти проводов. Максимальный ток зажима 32А. Серия 221 поставляется в компактной упаковке с прозрачной крышкой.

Зажимы монтируются вручную:

• Концы проводов зачищаются на длину 10 мм.
• Оранжевые рычажки на клеммнике «ВАГО» подняты, зажим открывает отверстие пружинного контакта.
• Оголенные концы проводов вставляются в клеммные отверстия до упора.
• Рычаги опускаются в исходное положение, освобождая контактную пружину и зажимая провод.
• Для изделий серии 221 качество монтажа можно проверить через прозрачный корпус.

Общая инструкция по установке

Зажимы концевые «Ваго» широко используются во всем мире и доказали свою эффективность. Однако при их установке необходимо соблюдать несколько простых рекомендаций:

• Суммарная нагрузка всех линий, подключенных к одному терминалу, не должна превышать его номинальный ток. Всегда желательно выбирать терминал с текущим запасом.
• Учитывать паспортные данные изделия — максимальное напряжение, диапазон сечений проводников и их тип.
