Фундамент из ФБС блоков: технология строительства

Главная  »  Фундамент  »

Фундаментные блоки сплошные (ФБС) — это материал из железобетона, представляющий часть основы, распределяющей нагрузку. Блоки позволяют провести быструю установку и не подвергаются влиянию внешней среды, в сравнении с монолитной основой. ФБС выделяются: прочностью, износостойкостью, длительной эксплуатацией.

Содержание

• Разновидности блоков ФБС для фундамента, ГОСТ
• Преимущества и недостатки
• Пошаговый монтаж фундамента из ФБС блоков

Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

• Длина блоков составляет 9/12/24 дм.
• Ширина —3/4/5/6 дм.
• Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

• ФБС — сплошной блок максимальной прочности;
• ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
• ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

Преимущества и недостатки фундамента из блоков ФБС

К преимуществам можно отнести:

• Экономию времени. Не надо смешивать бетон, считать количество расходного материала, соблюдать идеальные пропорции. Укладка ФБС проводится быстро и не стоит опасаться о качестве фундамента.
• Производитель предусмотрел все аспекты установки блоков. Крупные блоки оборудованы специальными крюками для легкого монтажа. Изделия легче уложить в яму во время строительства многоэтажных домов или технически сложных объектов.
• ФСБ оборудованы пазами, что дополнительно укрепляют фундамент.
• Если строительство ведется на неподготовленном грунте или в северных регионах, ФБС легко справляется с этими проблемами. В состав материала добавляются химические вещества, повышающие устойчивость к деформации.

Недостатки при использовании блоков ФБС:

• Цена.
• Использование специальной техники для монтажа.
• Большой риск проседания фундамента.

К минусам материала относят дополнительную гидроизоляцию и утепление, но сегодня трудно обойтись без этого этапа.

Пошаговый монтаж фундамента из ФБС

Для укладки фундаментных блоков, выкапывается траншея. На этом этапе важно учитывать размеры ФБС. Со дна очищается порода, неровности устраняются, дно покрывается песком. При песчаном дне проделывать эту работу бессмысленно.

Учитывается: тип грунта, суммарная нагрузка, наличие грунтовых вод, высота здания. Если проектом предусмотрены плиты ФЛ, рациональнее выкопать котлован под фундамент. Если ФСБ будет устанавливаться в грунт, выкапываются периметровые траншеи. Их ширина должна быть больше на метр для прокладки гидроизоляции, утеплительной прокладки и дренажа.

Расчет количества блоков ФБС

Первоначально определяется высота здания. Средняя глубина промерзания породы влияет на глубину залегания подошвы.

В почве и подпочвенных слоях часто содержится глина. Там протекают грунтовые воды, которые зимой, после заледенения, расширяются. Если фундамент недостаточно заглублен, лед на земле его вытолкнет. Летом, при изменчивой усадке породы, фундаментная лента может потрескаться: здание станет непригодным для эксплуатации. Величина промерзания грунта прописана в СП «Строительной климатологии». Минимальная глубина закладки основы из ФБС выбирается с незначительным увеличением этого числа — на 200—300 мм.

Грунт с песком относится к типу малопучинистого: вода в песке не концентрируется, промерзание отображается на устойчивости фундамента. Однако подземные воды вымывают песок.

Допустимо добавить подсыпку из песка и гравия, затем залить 10 см слоем бетона. Такой шар осуществляет две функции:

• дренаж;
• уплотнение грунта.

Блоки под фундамент устанавливаются цельной лентой, при этом заполняются пустоты. Размеры ФБС не всегда равны периметру конструкции. Важно выбрать конфигурацию с максимально плотным прилеганием блоков. Используют больше двух видов материалов: основные смешивают с доборными — выделяющимися уменьшенными размерами. Используется кирпич — чтобы заполнить небольшие пустоты, проложить нивелирующий слой, построить цокольный этаж. Расчет количества блоков проводится до начала строительных работ. Для этого используют специальные онлайн калькуляторы, или пользуются помощью специалистов.

Подготовка и разметка участка под фундамент

Построить многоэтажный дом без должного проектирования невозможно, все пошаговые этапы, расходы, разметки прописываются в плане. После планировки прорисовывается разметка:

• Кол — вбивается в метре от угла. Это предотвратит осыпание грунта под ним во время строительных работ.
• Шнур — протягивается по всей рабочей зоне, учитывая цокольное помещение и ширину блоков.

При постройке зданий со сложной конфигурацией, производится дополнительная разметка. Используется известь, краска, мел.

Земляные работы

Качественно построенный дом требует профессионального проектирования по результатам инженерных и геологических экспертиз. Только в этом случае удается избежать посторонних коммуникаций, что подходят к участку. Изучается состав грунта, наличие подводных течений. Это позволит гарантировать сооружение устойчивой конструкции.

Котлован под фундамент выкапывается:

• когда планируется цокольное или подвальное помещение;
• при укладке плит ФЛ;
• при неподходящем составе грунта.

Во всех других случаях обходятся траншеями. Глубина расположения лент всегда рассчитывается индивидуально.

Дренажный слой и подушка под фундамент

Для обеспечения надежного крепления бетонных плит, нагрузка распределяется на нижние грунтовые шары, которые заменяются нерудной породой. Используется щебень минимальных размеров(5-10 мм), песок, каждый слой уплотняется с помощью виброплиты или ручной трамбовки.

Прокладка подушки из бетона в малоэтажных домах делается в редких случаях (например, для возведения трехэтажного дома). Качество ФБС в разы выше, чем основание монолитной конструкции за счет максимального соответствия технологиям.

Укладка блоков ФБС

Чтобы перейти к установке фундамента, необходимо учесть технику укладки блоков. Монтажу предшествует разметка. Согласно чертежам вставляются колы, по которым натягивается нитка. Для облечения укладки первого ряда, блоки расставляются в углах и пересечениях. Швы по вертикали заполняются строительной смесью или утрамбовываются вглубь. Образованное пространство заливается бетоном и выравнивается, пока между ними не образуется монолитная структура.

Слой строительной смеси между двумя рядами должен быть 5 см. Швы обрабатываются слоем бетона 2. 5-6 см. Для усиления перевязки между рядами, используется арматура. На этапе укладки важно проделать отверстия под трубы канализационной системы.

Технология строительства проводится таким образом:

• установка углов;
• установка блоков;
• заполнение пустот;
• закладка кирпича.

Установка проходит по Т-образному скрещиванию. Строительная смесь выливается или распространяется лопатой. Вертикальные швы заполняются после установки нового ряда блоков. Кладка покрывается штукатуркой или строительными смесями.

Технологические отверстия включают проемы для дверей. Чаще они получаются шире планов проекта для выравнивания боковых поверхностей кирпичной кладки. Чтобы повысить устойчивость и долговечность фундамента, первый шар ФБС уширяют.

Вы планировали делать фундамент из ФБС блоков?

Армопояс

Пояс арматуры важен для фундамента. Он представлен монолитной, замкнутой по краям лентой из железобетона, проходящей по периметру дома. Все современные объекты не обходятся без армопояса, его используют на сложных или кислых грунтах. Используется для:

• однородного распространения нагрузки по вертикали, что идут от несущих стен;
• предупреждения внеплановых усадок, которые способствуют образованию трещин на стенах;
• компенсация точечной нагрузки, возникшей из-за перекоса стен, во время эксплуатации дома;
• устранения неточностей при строительстве или просчета на этапе проектирования.

Армопояс реализует разгрузочную функцию, что положительно влияет на противодействие к возможным повреждениям.

Целесообразность его использования повышается:

• когда строительство ведется вблизи водоемов или подводных вод, оврагов или на горной породе;
• при сейсмической активности;
• при малозаглубленной основы для дома.

Гидроизоляция

Изоляция фундамента от подводных вод проводится несколькими способами.

По вертикали. Метод удваивает процент устойчивости и долговечности фундамента. Инъектирование подразумевает заполнение пустот и швов, используя строительный инъекционный состав. Способ требует дорогого оборудования и материалов, но это окупится надежностью и прочностью.

Работа включает такие этапы:

• Швы блоков расшиваются, на глубине от 3-5 см.
• Бурится отверстие в 2/3 от толщины стен.
• Устанавливаются паркеры, используемые для инъектирования.
• Между блоками заливается видоизмененный полимер. Используется насос, предназначенный для выполнения инъектирования.
• Затем демонтируются паркеры.
• Заделываются швы.
• Проводится обмазочная гидроизоляция несущих стен.

Целесообразность других технологий зависит от использования гидроизоляционных материалов:

• Проклейка — битумная мастика в несколько слоев.
• Обмазывание — битумная мастика в один слой.
• Покраска — композиционные составы из полиуретана, силикона, акрила.
• Штукатурка — цемент смешивается с полимерами.
• Изменение состава строительной смеси — взаимопроникающая изоляция Пенетрона вступает в реакцию со щебнем на молекулярном уровне, весь блок становится водоотталкивающим.
• Пыль — ФБС фундамент покрывается пылью жидкой резины.

По цене доступнее использовать покраску, обмазку. Самым невыгодным является напыление.

Главным фактором к изоляции от влаги является целостность слоя. Легче всего ее достигнуть при любом из способов кроме проклейки. Обрабатываются не только блоки, но и все стены, включая фундамент цокольного помещения.

Теплоизоляция

Блоки ФБС — основа для цокольного или подвального помещения. В этом случае важно побеспокоиться об устранении конденсата. Технология теплоизоляции выглядит таким образом:

• наружная поверхность блоков оклеивается синтетическим теплоизоляционным материалом поверх гидроизоляционного слоя;
• укладывается материал, подготовленный из химических волокон, который защищает теплоизолятор от внеплановых деформаций.

Если фундамент утепляется снаружи, образование конденсата на стенах цоколя исключается на 100%. Внутреннее утепление приведет к обратному результату.

Если проект подразумевает мелкозаглубленный ленточный фундамент, очередность проведения теплоизоляции меняется:

• наружные поверхности блоков оклеиваются газонаполненным материалом, траншеи расширяются на метр;
• по периметру выкладываются шары газонаполненного материала.

Дренажная система

При высоком проценте грунтовых вод, на этапе строительства лучше отвести их от основы дома во время прорывки котлована. Для этого укладываются перфорационные трубы по границе фундамента. Проводится общий уклон кольца в направлении подземных вод, которые станут самотеком вытекать.

Для полной ликвидации подводных или капиллярных вод достаточно уложить прослойку из щебня. Для стабилизации грунтовой каймы используется геотекстиль, который предотвращает смешивание почвы и щебня.

В цокольном помещении плиты заливаются строительным материалом по уровню подошвы фундамента, дополнительно перекрываются плитами или балками.

Учитывая простые рекомендации, удается предотвратить ошибки на этапе проектирования и строительства дома. Это существенно повышает качество и долговечность дома во время его эксплуатации.

Популярное

Фундамент из ФБС

Каталог

Минск, Беларусь
ВТ-СБ: 10-19, ВС, ПН: вых.

+375 (29) 3-794-794 Viber Telegram
+375 (33) 3-794-794

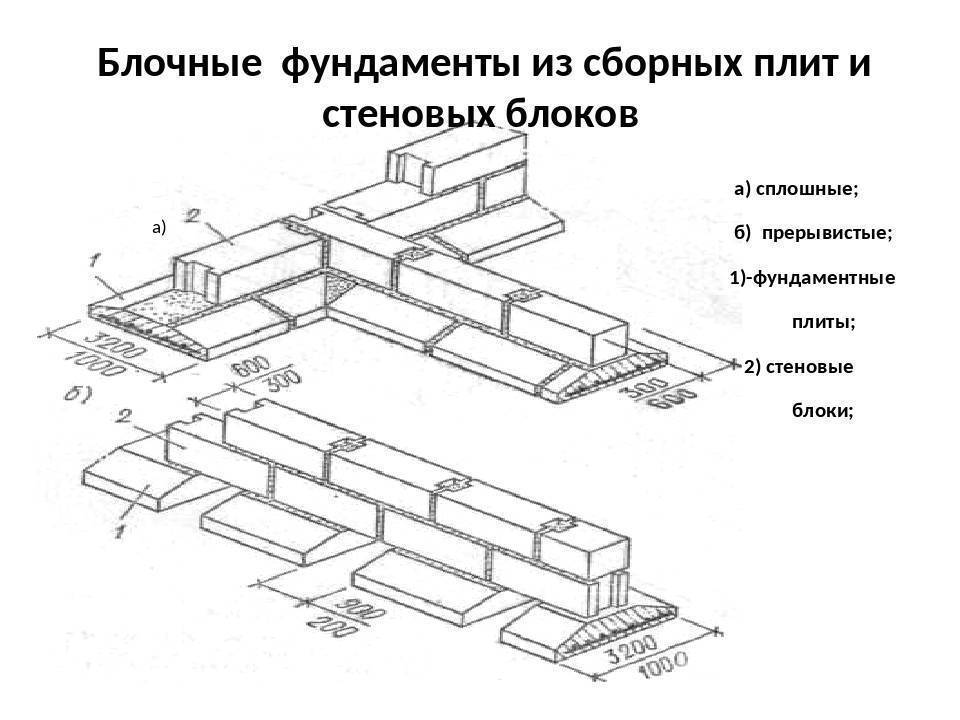

Фундамент из ФБС блоков – это разновидность ленточного фундамента. Такой фундамент позволяет, уменьшив стоимость монтажа – увеличить  его скорость. Более того, на фундамент из блоков ФБС, сразу после установки можно ставить стены и перекрытия, то есть нагружать его. В других же случаях нужно ждать набора прочности основания. К недостаткам такой основы можно отнести необходимость в подъемном кране и, по сравнению с монолитом, чуть меньшую прочность.

Монтаж фундамента из ФБС блоков

Технология возведения фундамента из ФБС следующая:

1. Выкапывается траншея, глубиной равной глубине промерзания или высоте подвального помещения с учетом высоты пола. Ширина же, должна быть больше размера будущего основания на пол метра и больше. Делается это для того, чтобы комфортно монтировать блоки.
2. Зачищают дно котлована. Делая его горизонтальным и ровным.
3. Устанавливают песчаную или монолитную «подушку», в зависимости от типа грунта и его несущей способности
4. Укладывают фундаментальные плиты. Главная роль, которых – увеличить площадь основания. Возможен вариант малоэтажного строительства, когда можно обойтись без таких плит. Все зависит от грунтовых условий и определяется расчетом.
5. Согласно расчетом и чертежам укладывают блоки ФБС. Укладывают их на цементный раствор и заполняют вертикальные швы. Швы делаются размером в 15-25 мм. Сама же кладка ничем не отличается от кладки обычным кирпичом. Разве что весом изделий.

ВАЖНО! Для того, что бы придать основанию дополнительную прочность – между рядами блоков кладут прутки арматуры, которые в будущем залитые бетоном свяжут их.

6. Между рядами производят закладку гильз для коммуникации.
7. При помощи рубероида делают гидроизоляцию по горизонтальной поверхности верхнего ряда.
8. Все боковые поверхности конструкции, которые будут соприкасаться с грунтом, обмазывают битумом.
9. Засыпают пазухи песком или местным грунтом. Зависит это от свойств почвы и проектных решений.

Фундамент из блоков ФБС. Преимущества и недостатки

Фундамент из ФБС блоков обладает следующими преимуществами:

• Самым важным  достоинством строительства фундамента из ФБС является высокая скорость возведения.
• Экономичность. Такая конструкция обходится дешевле монолита, в среднем, на 20%
• Монтаж можно производить в любую пору года.
• Высокий период эксплуатации.
• Обладает высокими показателями водостойкости.
• Не требует установки опалубки.

Слабость у такого фундамента выявлена только одна. Из-за большого веса изделий, для строительства фундамента из ФБС требуется привлечение специальной техники. Но, так как фундамент из ФБС блоков устанавливается всего за 1-2 дня, техника используется недолго.
