Столбчатые фундаменты применяются при строительстве каркасных зданий, используются под легкие конструкции (заборы, бани, беседки и т.д.). Столбчатые фундаменты устраиваются под отдельные колонны, в углах и в местах пересечения стен, а в сочетании с ранд балками (фундаментные балки) — под стены. Относят к фундаментам мелкого заложения (глубина заложения от 0,5 до 5 м).

  Столбчатый фундамент.

ЦЕНА 10 000 р. метр3

Монолитный столбчатый фундамент

Как правило, фундаменты выполняются из одной, двух или трех
призматических плит. В водонасыщенных грунтах под фундаментами применяют
бетонную подготовку толщиной 100 мм. В маловлажных грунтах устраивают
бетонную подготовку, либо увеличивают защитный слой до 70 мм.
В остальных случаях фундаменты изготавливаются с защитным слоем равным
35 мм. Под защитным слоем бетона, принято понимать, защитное расстояние
от края бетона до края арматуры, не позволяющее воздуху
взаимодействовать со стержнями арматуры.

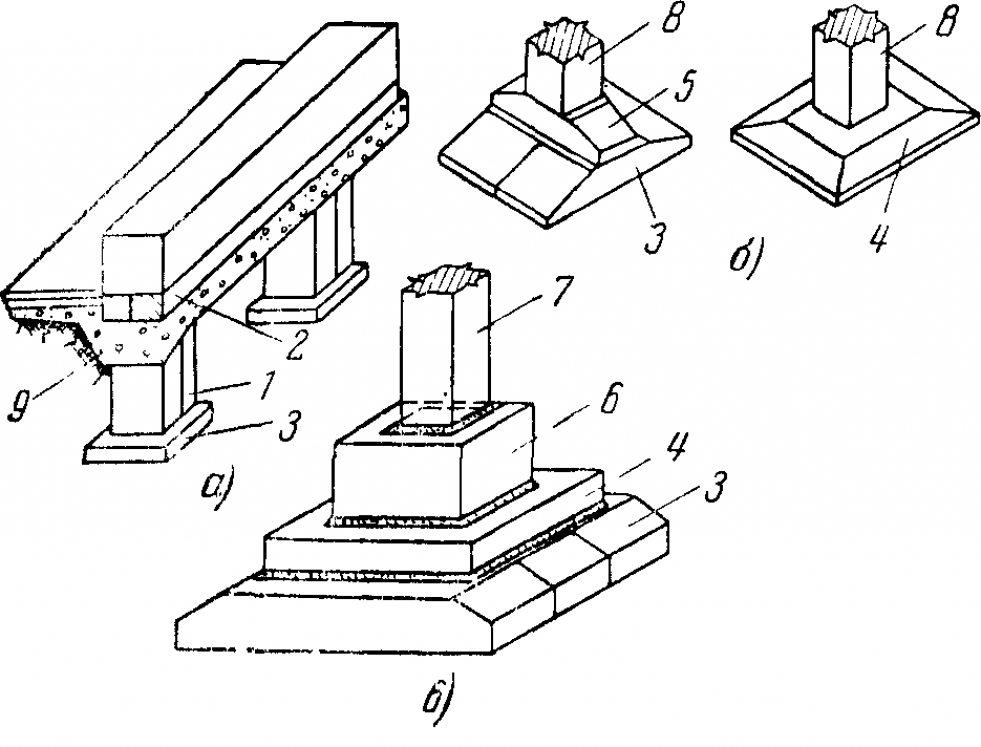

Устройство столбчатого фундамента

Различают монолитные
железобетонные, столбчатые фундаменты под сборные и монолитные колонны. Сборные железобетонные фундаменты под монолитные и сборные
колонны. Сборные и монолитные железобетонные фундаменты под
металлические колонны. При проектировании придерживаются следующих
правил: подошву фундаментов заглубляют не менее чем на 0,5 м от земной
поверхности или уровня пола (исключения составляют лишь скальные
породы). Подошвы фундаментов желательно закладывать на одной глубине,
глубина заложения в несущий слой должна быть не менее 0,1 — 0,2 м. Подошва фундамента должна бытьт выше уровня грунтовых вод.

Важно

Не стоит
забывать, что строительство дома на пучинистых грунтах должно вестись
непрерывно, так как если оставить фундаменты в таких грунтах на зиму,
то весной фундаменты могут получить значительные деформации и изменить
свое проектное положение.

Обязательно при строительстве нужно
учесть, что веранды, гаражи и другие пристройки к зданиям, должны
отделяться от основного строения деформационным швом, так как работа
фундаментов под пристройки отличается от работы фундаментов зданий
сооружений.

Недостатками столбчатых фундаментов при
строительстве зданий и сооружений является отсутствие подвала.
Достоинствами по сравнению с другими видами фундаментов могут стать
низкая цена и уменьшение сроков производства работ.

Собственное производство

Наша фирма занимается производством металоконструкций 11 лет

Профессиональная помощь в подборе и расчете

Бесплатная консультация и индивидуальный менеджер

Квалифицированные монтажники и гарантия

Мы даем гарантию на все изделия и работы

Точное соблюдение сроков

Мы несем ответственность на каждом этапе сотрудничества

материалы, преимущества и недостатки, технологий возведения

Монолитный столбчатый фундамент представляет собой конструкцию из столбов, которые заглублены в почву и в незначительной мере выступают наружу. Какие бывают достоинства и недостатки столбчатых фундаментов вы найдете перейдя по этой ссылке. Выступающие части опор должны быть одинаковыми ровными. Прочитать о том, что такое столбчатый фундамент и как его сделать вы сможете тут.

Содержимое

  • 1 В каких условиях актуально устанавливать монолитно столбчатый фундамент
    • 1.1 Виды столбчатых опор
  • 2 Какие материалы используют для возведения столбчатого фундамента
  • 3 Технология возведения фундамента
  • 4 Преимущества и недостатки конструкций

В каких условиях актуально устанавливать монолитно столбчатый фундамент

Устройство столбчатых монолитных фундаментов стоит проводить в следующих случаях:

  1.  Когда необходимо возвести опору для дома с легкими каркасными, щитовыми или деревянными стенами.
  2.  Для монтажа опоры для кирпичных домов, когда необходимо глубокое залегание.
  3.  Во время устройства фундамента на грунтах, которые дают сильную усадку (столбчатые конструкции практически не дают усадки).
  4.  При работе в плохих климатических условиях, когда строительство другой основы под дом осуществить невозможно.

Виды столбчатых опор

Различают следующие виды столбчатого фундамента:

  •  кирпичный;
  •  блочный;
  •  бетонный;
  •  железобетонный;
  •  бутобетонный.

Какие материалы используют для возведения столбчатого фундамента

Наиболее распространенными материалами, которые используются для возведения опор, являются следующие:

  1.  Асбестовые трубы. Их популярность обусловлена тем, что работать с конструкциями очень легко, это касается как транспортировки изделий, так и самого монтажа. Кроме этого, использование труб не несет за собой колоссальных затрат.
  2.  Кирпич. Использование материала является достаточно популярным, так как фундамент получается надежным и служит достаточно долго. Тем не менее, кирпич имеет один важный недостаток – высокую цену. Кроме этого, он может деформироваться вследствие пучения грунта.
  3.  Дерево. Фундамент использованием такого материала является из наиболее дешевых. Он отлично подходит для монтажа построек с легким весом, таких как беседки, пристройки и т.д. Работать с древесиной очень просто и быстро. Тем не менее, материал имеет массу недостатков, среди которых небольшой срок службы, плохая гидроизоляция, пожароопасность, непрерывный интерес насекомых и грызунов к готовой опоре.
  4.  Железобетон. Такие конструкции отличаются высокой прочностью, длительным сроком службы и доступной стоимостью. Недостатком материала является трудность монтажа.

Технология возведения фундамента

Перед тем как начать работы, нужно провести расчет столбчатого монолитного фундамента, который позволит не только избежать ошибок в строительстве, но и позволит подсчитать финансовые расходы. Описание ростверкого столбчатого фундамента вы найдете здесь.

Монтаж столбчатого фундамента происходит следующим образом:

  1.  Разметка территории.
  2.  Проделывание отверстий вручную или механическим способом. Если глубина ямы не превышает одного метра, необходимость опалубки отпадает, в противном случае, нужно провести бетонирование внутренних стенок. Диаметр монолитного столбчатого фундамента может быть самым разнообразным, в зависимости от размеров и веса будущей конструкции.
  3.  Если глубина отверстия очень большая нужно полоть песчаную подушку. В таком случае ямы должны быть глубже на 30 см.
  4.  Во время установки опалубки, стоит помнить что она должна выше уровня заливки бетона.
  5.  Заливка монолитного столбчатого фундамента. После каждого слоя бетон уплотняют с помощью вибратора. Это также позволит удалить лишний воздух.
  6.  Снятие опалубки, оборудование гидроизоляции с помощью рубероида, мастики и битума, засыпка ям.
  7.  Возведения ростверка по технологии возведения опалубки. Очень важно, чтобы конструкция была правильно закреплено, иначе бетон может вытекать.
  8.  Снятие опалубки и оборудование гидроизоляции.

Преимущества и недостатки конструкций

Столбчатый фундамент, как и любая другая опора, имеет свои недостатки и преимущества. Ознакомьтесь с видами опорно столбчатыми фундаментами на этой странице. Среди положительных качеств основания стоит отметить следующие:

  •  низкая стоимость;
  •  достаточно краткие сроки монтажа;

О необходимость использование спецтехники возникает только в редких случаях:

  •  нет необходимости монтировать отмостки;
  •  не нужно проводить работы по установке гидроизоляции.

Среди недостатков фундамента отмечают следующие:

  •  возможность использования только для легких строений;
  •  отсутствует возможность возведения подола;
  •  не подходит для монтажа на пучинистых почвах.

Как видим, столбчатый фундамент достаточно экономичная и удобная в возведении опора. Но, к сожалению, его нельзя применять для сложных и тяжелых конструкций, что очень огорчает много клиентом строительных компаний. В этой статье вы сможете прочитать об использовании асбестоцементных труб для столбчатого фундамента.

Строительство монолитного фундамента: устройство, преимущества и недостатки

Главная » Строительство фундамента под дом, дачу и гараж

Основой устойчивости и долговечности любого здания является хорошо спланированная и правильно построенная несущая система. Монолитный бетонный фундамент по праву считается самым надежным вариантом, подходящим практически для всех условий, в которых ведется строительство. Эта конструкция не отличается особой сложностью и вполне может быть изготовлена ​​самостоятельно. Однако необходимо учитывать ряд нюансов, присущих именно этой технологии.

Содержание

  1. Устройство и особенности монолитного фундамента
  2. Разновидности монолитного фундамента
  3. Достоинства и недостатки
  4. Подготовительные работы
  5. Строительство монолитного фундамента

Устройство и особенности монолитного фундамента

В зависимости от тип грунта и условия строительства, монолит изготавливается из сборных плит или путем заливки бетона в форму. В первом случае края соединяются сваркой с последующей заделкой швов. Второй вариант предполагает изготовление опалубки, стального каркаса и заливку формы раствором. Готовые конструкции отличаются высокой прочностью, а армирование обеспечивает равномерное распределение веса дома на земле.

Стандартный монолитный фундамент имеет такое устройство:

  1. Подкладка геотекстильная. Предотвращает эрозию основания грунтовыми водами.
  2. Подушка из песка и щебня. Толщина подложки колеблется в пределах 10-30 см. Камень действует как дренаж, а песок гасит колебания грунта.
  3. Теплоизоляция. Чаще всего используются плиты на основе полистирола. Слой утеплителя задерживает холод, идущий от земли, и способствует созданию комфортного и здорового микроклимата в доме.
  4. Опалубка. При возведении монолитного фундамента может использоваться временная или несъемная опалубка. Первый используется при заливке плиты, второй – при устройстве заглубленной ленточной системы.
  5. Стальная рама. Собирается из арматуры 12-16 мм путем скручивания стержней с металлической проволокой. Его укладывают по всей площади конструкции с элементами усиления по углам.
  6. Бетон. Оптимальный вариант – смесь марки М200, с индексом подвижности Р-3, водостойкостью W8 и морозостойкостью F200.

Сборная система поддержки быстрее, но дороже. Показатели прочности такой конструкции ниже, чем у монолитной.

Разновидности монолитного фундамента

Монолитная фундаментная плита

Существует несколько способов изготовления монолитной несущей системы. Каждый из них имеет свои особенности, плюсы и минусы.

В частном строительстве могут применяться следующие типы фундаментов:

  • Ленточный. Подходит для зданий любого размера и веса. Устанавливается на всех типах грунта, кроме зыбучих песков и вечной мерзлоты. По степени погружения в грунт его подразделяют на заглубленный, мелкозаглубленный и незаглубленный. Во всех случаях лента образует замкнутый контур, внутри которого можно оборудовать подвальное помещение.
  • Тарелка. Представляет собой плиту, изготовленную методом заливки опалубки или сборную конструкцию из нескольких сегментов. Используется для строительства на неустойчивых глинистых и суглинистых грунтах. Монолитная конструкция обеспечивает равномерное распределение нагрузки на грунт.
  • Столбчатый. Такая конструкция используется на плотных и устойчивых грунтах, не подверженных пучинистости. Опоры отливаются на месте или выставляются готовые изделия. После выравнивания столбы накрывают пластинами, и только потом связывают их стальными шпильками. Так конструкция становится монолитной.
  • Свая. Популярная технология для строительства на склонах, неровных участках и вблизи водоемов. В заранее пробуренные скважины опускают опалубку, каркас, производят бетонирование. Сваи соединяются в единую систему железобетонным ростверком.

Сваи бетонные Фундамент ленточный монолитный Фундамент столбчатый монолитный

Основанием для выбора основания являются данные о состоянии грунта, наличии грунтовых вод, глубине промерзания земли и сейсмической активности в регионе.

Монолитное основание имеет высокую несущую способность

Как и любая инженерная система, монолитное основание имеет свои преимущества и недостатки.

Конструктивные преимущества:

  • высокая несущая способность;
  • простая и доступная технология изготовления;
  • применимость практически ко всем типам грунтов;
  • длительный срок службы;
  • виброустойчивость;
  • равномерное распределение вертикальной нагрузки на грунт;
  • возможность использования в качестве чернового пола.

Минусы конструкции:

  • большой расход стройматериалов и приличная стоимость;
  • небольшая высота над уровнем земли; монтаж
  • связан со значительными физическими нагрузками при строительстве своими руками;
  • невозможность обустройства подвала.

Монолитные плиты – самый надежный фундамент для жилых и хозяйственных построек.

Подготовительные работы

Выкапывается котлован под крупное здание с привлечением спецтехники

Начальный этап строительства – проектирование. На этом этапе проводится обследование участка, составление чертежей, расчеты потребности в материалах и инструментах.

Если взять за основу устройство монолитной фундаментной плиты по ГЭСН 81-02-06-2017 (сборник 6), то можно точно определить строительную смету.

Включает в себя следующие расходы:

  • доставка оборудования и материалов, организация их хранения;
  • земляные работы;
  • установка опалубки, включая подготовительные действия;
  • устройство рабочего места; установка оборудования;
  • изготовление арматурного каркаса;
  • смешивание и заливка бетонного раствора, уход за фундаментом;
  • снятие опалубки;
  • обратная засыпка.

В некоторых случаях могут проводиться дополнительные мероприятия.

Строительные инструменты

Как правило, для работы будет достаточно таких приспособлений:

    9бетономешалка 0009;
  • уровень;
  • болгарский;
  • рулетка;
  • лопата;
  • ножовка по металлу;
  • молоток;
  • топор;
  • ножницы.

Фундамент рекомендуется возводить в теплое время года, когда земля хорошо прогрелась и просохла. Желательно иметь благоприятный прогноз погоды хотя бы на неделю.

Строительство монолитного фундамента

Устройство монолитной крепи предполагает достаточно большой объем земляных работ. Выполнять это действие можно вручную, но при рытье большого котлована целесообразно задействовать землеройную технику. Глубина определяется толщиной плиты, а она, в свою очередь, определяется массой здания со всем его содержимым.

Существуют такие нормы для монолитного фундамента:

  • 20 см — сараи, гаражи, беседки, летние кухни, легкие каркасные дома;
  • 30 см — одноэтажные здания из кирпича, бруса, бревна, газобетона с железобетонной плитой перекрытия;
  • 40 см — двухэтажные кирпичные дома, коттеджи с мансардой, небольшие гостиничные комплексы.

При планировании устройства фундамента следует подходить к выбору толщины плиты с перспективой на будущее. Вполне возможно, что через некоторое время можно будет построить дополнительный этаж, а для этого потребуется более мощный фундамент.

Устройство монолитного фундамента выполняется в следующей последовательности:

  1. Разметка на местности. Обозначение границ здания с учетом установки опалубки.
  2. Выемка из котлована. Выравнивание и уплотнение дна.
  3. Укладка геотекстиля. Ткань укладывают полосами с нахлестом 15-20 см. Стыки проклеены.
  4. Размещение труб канализации и водоснабжения. Обратная засыпка подушки из слоев щебня и песка. Выравнивание и уплотнение отвала. Если это предусмотрено проектом, укладывается утеплитель.
  5. Монтаж опалубки. Учитывая небольшую высоту плиты, целесообразно использовать доски толщиной 30-50 мм.
  6. Устройство гидроизоляции. Для этого хорошо подходит рубероид на основе стекловолокна. Делается запас для вывода материала на поверхность плиты.
  7. Усиление. Рамы и стержни соединены проволокой, которая завязана в тугой узел. Утюг протирают от жира, очищают от ржавчины, а затем обрабатывают средством от коррозии. Устанавливаются опоры и распорки.
  8. Приготовление бетона и его заливка в опалубку. Поверхность выравнивается шваброй с длинной ручкой.

Через 2-3 дня опалубку снимают, плиту накрывают полиэтиленом и ежедневно поливают водой. Продолжить строительство можно через 28 дней.

КАКОЙ ФУНДАМЕНТ НУЖЕН ДЛЯ ДОМА С СИП-ПАНЕЛЯМИ?

Правильный выбор фундамента – залог надежного фундамента вашего будущего дома. Дом из сип панелей имеет относительно небольшой вес, поэтому для него не нужен массивный фундамент. Заказать строительство фундамента SIP дома под ключ вы можете в компании EurHome. Наши специалисты учитывают все геологические особенности участка, рельеф, уровень грунтовых вод, климатические условия и дополнительные пожелания клиента. От качества возведения фундамента зависит, как долго ваш дом сохранит свой эстетичный вид и будет радовать жильцов комфортом эксплуатации. Опираясь на свой опыт, мы предлагаем несколько вариантов решений фундамента, достаточных для обеспечения прочности конструкции, надежности и долговечности дома.

— Ленточный

— Плоский

— Столбчатый

— Палевый

  1. ФУНДАМЕНТ ЛЕНТОЧНЫЙ

Благодаря своей универсальности ленточный фундамент является наиболее популярным и оправданным в строительстве применением Канадская технология. Основу фундамента составляет железобетонная лента, которая заливается по периметру несущих стен и равномерно распределяет массу здания, что исключает прогиб или просадку. По конструкции такой фундамент может быть сборным или монолитным. В зависимости от типа почвы и географического района ее делают глубокой или мелкой. О таком типе фундамента для дома из сип можно сказать «на века». Он самый надежный и выдерживает чрезмерную нагрузку. Ленточное основание позволяет разместить под домом подвал, обустроить высокий цокольный этаж, гараж.

  1. ПЛОСКИЙ ФУНДАМЕНТ

При закладке такого фундамента используются монолитные железобетонные плиты. Они образуются в момент заливки бетоном всей конструкции, где предварительно установлены стальные элементы. Этот вид фундамента имеет отличные прочностные характеристики на любом типе фундамента, а также на глубокомерзлых фундаментах. Его смело можно использовать для строительства домов различной конфигурации. Плитный фундамент одновременно служит основанием для пола в доме.

  1. СТОЛБНЫЙ ФУНДАМЕНТ

Применяется для легких домов и каркасных пристроек. Бывают сборные и монолитные. Для основания используют бетон, плитняк, природный камень. Он хорошо зарекомендовал себя в местах затопления и позволяет поднять дом из сип панелей над линией грунта, не предусматривает дополнительной гидроизоляции. Монтаж можно производить при низких температурах в любое время года. Срок установки 1-2 дня. В то же время фундамент делает невозможным строительство подвалов, что необходимо учитывать при выборе этого варианта.

  1. СВОЙНОЙ ФУНДАМЕНТ

Канадский дом из вагонки можно построить на другом типе фундамента. Фундаментное основание укладывается поверх буронабивных, винтовых или забивных свай. Технологии установки предполагают их ввинчивание или забивание в землю. Монтаж осуществляется при любой температуре и устанавливается за 1-2 дня. Канадская технология часто используется для строительства на неустойчивых грунтах. Этот тип фундамента не требует сложных земляных работ и гидроизоляции и может использоваться в масштабном каркасном строительстве. Имеет минимальные ценовые затраты. Вы можете заказать строительство фундамента под ключ в компании EurHome Kiev, ведь у нас всегда есть гарантийные обязательства перед нашими клиентами.



ПОДСЧЕТ ИТОГОВ

До недавнего времени сип-панели называли технологией будущего. Сегодня SIP-индустрия уверенно занимает лидирующее место в современном строительстве. Канадская технология очень удобна, поскольку позволяет использовать любой тип фундамента. Небольшой вес сборной конструкции позволяет успешно эксплуатировать ее на любом основании по типу грунта. Канадские дома становятся все более популярными в нашей стране, и специалисты EurHome помогут вам воплотить в жизнь вашу мечту о собственном уютном доме. В своей работе мы используем только проверенные технологии. С нашей помощью дома из SIP панелей возводятся в короткие сроки и за оптимальный бюджет.

Монтаж домов из SIP панелей в Киеве можно производить в любое время года. Поскольку растворы в процессе строительства не используются, низкие температуры не становятся помехой. Небольшая толщина стен позволяет сэкономить до 25% внутренней площади, что позволяет получить дополнительную полезную площадь. Технология SIP-строительства позволяет возводить любые объекты от небольших дач до комфортабельных загородных коттеджей.
