Фундамент ростверковый: Что такое ростверковый фундамент?

Содержание

Ленточный фундамент с ростверком (ленточно-ростверковый)

Прежде чем начинать строительство, необходимо определиться с тем, какой вид фундамента будет использоваться. При решении данного вопроса учитывают:

  • характеристики грунта, их состав, подвижность, уровень промерзания и подъема грунтовых вод;
  • площадь, количество этажей и общий вес строения, т.е. параметры давления, оказываемого на единицу площади;
  • стоимость и доступность строительных материалов;
  • сложность и длительность изготовления, включая землеройные, монтажные и отделочные работы;
  • общую стоимость планируемого строительства.

Если очень долго, чаще других использовался ленточный фундамент, то современное строительство чаще использует свайные конструкции. Два наиболее популярных способа объединены в ленточно-ростверковый фундамент, который также называют свайно-ростверковым или свайно-ленточным.

Ленточный фундамент с ростверком

Он обеспечивает надежную непрерывную опору под зданием, но строится долго и обходится недешево и подходит не для всех типов грунта.

В ленточном фундаменте с ростверком используется одновременное использование двух технологий. Основой данной конструкции являются свайные основания, объединенные выше поверхности земли общим элементом, изготовленным в виде плиты, решетки или ленты. Плитный ростверк представляет собой сплошную железобетонную монолитную или сборную плиту, пролагаемую на всей площади здания. Ленточный фундамент с ростверком – это облегченная конструкция, которой связываются оголовки свай, расположенных по соседству, по периметру здания и вдоль внутренних опорных перегородок. Такое основание заливается бетоном или для его сооружения используются железобетонные конструкции. Подобный способ имеет финское происхождение и может называться способом создания нулевого уровня здания.

Ленточный фундамент с ростверком сооружается на склонах, при неустойчивых грунтах или на участках, обладающих сложным рельефом. С его помощью проще и дешевле добиться горизонтального уровня, не проводя значительных работ по изменению рельефа (искусственные насыпи или срывание выступающих участков).

По сравнению со сплошной ленточной, конструкция с ростверком обходится значительно дешевле. Она обеспечивает экономию от 10 до 25 % средств.

Устройство ленточно-ростверкового фундамента

Ленточно-ростверковый фундамент по своему устройству делится на:

  • Высокий — выступает над уровнем земли на 10-15 см, обеспечивает наибольшую прочность в период вспучивания замерзшей земли, но требует дополнительного утепления уровня пола первого этажа.
  • Повышенный — находится непосредственно на уровне земли. Для того чтобы ростверк не испытывал давления набухающей почвы, под ним удаляют некоторую часть грунта.

Изготовление ленточно-ростверкого фундамента требует сложных расчетов его прочности, расположения свай и толщины ростверка.

При строительстве обязательно соблюдение следующих элементов:

  • Наличие песчаной подушки толщиной не менее 20 см под сваями и под самим ленточным фундаментом для того чтобы уберечь материал от разрушающего воздействия грунта.
  • Устройство гидроизоляции, как опор, так и ростверка. Для этого используются готовые асбоцементные трубы или сооружения изолируются с помощью листов рубероида или полиэтиленовой пленки.

Строительство ленточно-ростверкого фундамента рекомендуется при возведении зданий, изготовленных из облегченных строительных материалов.

Услуги по строительству надежных оснований домов для жителей Москвы и Подмосковных районов можно заказать в строительной компании «Проект». Мы строим качественно и недорого!

Свайно-ростверковый фундамент для газобетонных домов

Свайно-ростверковый фундамент считается одним из универсальных и широко применяется, как в строительстве зданий с большим количеством этажей и сооружений, так и при постройке небольших дачных домиков и коттеджей. К его достоинствам относят высокую надежность при относительно невысокой стоимости и простоте устройства.

Свайный фундамент с ростверками различных типов можно применять практически на любых почвах, но особенно он востребован, когда верхний почвенный слой – это слабые грунты, такие как песчаные, водонасыщенные, подверженные просадке – то есть там, где нужно перенести нагрузку на нижние плотные и устойчивые грунты. Для принятия обоснованного решения об устройстве свайно-ростверкового фундамента, в подобных случаях, должно проводиться гидрогеологическое изучение грунтов участка под строительство.

Последовательность сооружения свайно-ростверкового фундамента

Начинают устройство фундамента этого типа с погружения свай в почву. Применяются сваи самые разные: от деревянных, до металлических, но опыт показывает, что при строительстве небольших зданий и сооружений наиболее подходящими являются монолитные сваи из железобетона. Количество свай, их размеры и глубина погружения в почву рассчитываются, исходя из общего веса строящегося сооружения, определяющего конечную нагрузку на грунт и характеристики несущей способности грунта.

При постройке свайного фундамента в грунте средней плотности обычно используются сваи диаметром 30 см, которые углубляются в грунт на 250 см, с расстоянием между ними в 200 см, с устройством свай под всеми пересечениями несущих стен.

На следующем этапе на сваях оборудуется связка ленточного типа из железобетона (ростверк) или из плит для равномерного распределения нагрузки от сооружения. Ростверк может располагаться на сваях выше поверхности грунта, на уровне поверхности или заглубляться на 30-50 см. В последнем случае по всей поверхности ростверка производится отсыпка песком.

Способы устройства свайно-ростверкового фундамента

Среди всех существующих способов устройства свай, сам простым и надежным считается набивной, когда в уже готовую скважину устанавливают арматурную металлическую конструкцию и заливают бетонной смесью.

Металлический каркас нужен для повышения прочности и надежности сваи и ростверка. Каркас, как правило, состоит из 4 и более стальных прутов диаметром от 14 мм до 18 мм, которые скреплены между собой хомутами диаметром от 6 мм до 8 мм с разбегом в 50 см. Пруты изготавливаются на 3-5 сантиметров короче от общей длины фундамента. Окончательно смонтированная свая не должна отклоняться от вертикальной оси больше, чем на 50 мм.

Свайно-ростверковый фундамент из монолитного железобетона отличается экономичностью, универсальностью, минимальной степенью усадки и требует выполнения относительно небольших объемов земляных работ. Специалисты утверждают, что надежность дома определяется надежностью его фундамента и наша компания, в свою очередь, обязуется сделать его таким на самых выгодных и приемлемых для вас условиях.

Ростверковый фундамент| ECODOM|99

СВАЙНО-РОСТВЕРКОВЫЙ

ФУНДАМЕНТ

   Свайно-ростверковый фундамент дает возможность значительно снизить объем земляных работ и расход бетона. Правильное заложение данного фундамента обеспечивает высокую надежность и устойчивость основания, которое способно переносить воздействие экстремально низких температур и сейсмическую активность. Именно поэтому такие характеристики свайно-ростверкового фундамента дают возможность возводить его в условиях вечной мерзлоты и при наличии пучинистых грунтов

   Свайно-ростверковый фундамент приобрел большую популярность в частном строительстве даже в том случае, когда глубина промерзания грунтов не является слишком большой. Чаще всего к его использованию прибегают при устройстве основания под малоэтажные здания, что объясняется экономичностью, долговечностью, надежностью и быстротой производства работ. Обычно, для московского региона, заглубление свай выполняется на глубину до полутора метров с последующей связкой их лентой ростверка.

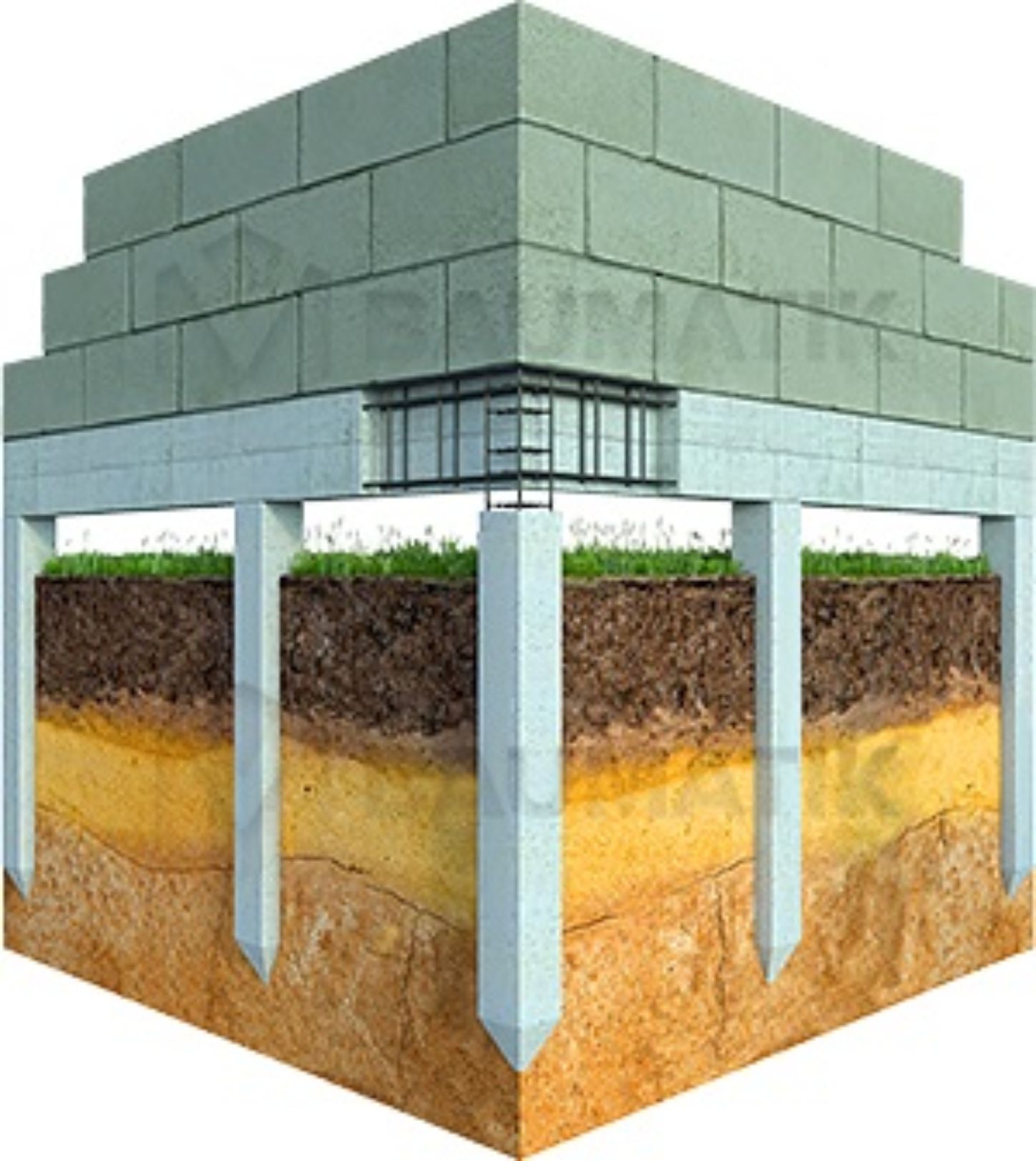

   Ростверк — верхняя часть фундамента, распределяющая нагрузку от несущих элементов и стен дома. Как правило, это железобетонная рама под несущими стенами здания, стоящая на вкопанных в землю сваях. Ростверк жестко связывает оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения). Для компенсации растягивающих усилий, возникающих в промежутке между сваями, ростверк следует армировать. В зависимости от схемы размещения свай ростверк можно устраивать в виде ленты либо железобетонной плиты.



По высоте устройства по отношению к уровню земли различают ростверки:



• Высокий или висячий, который размещают выше уровня земли (обычно на 10-15 см, но иногда и больше).   Такой ростверк можно сооружать на всех типах грунтов под здания с небольшим весом. Особенно целесообразно его применение на пучинистых грунтах. Недостатком такого ростверка можно считать то, что возникает необходимость утепления пустоты, образующейся между ростверком и землей или пола первого этажа.



• Промежуточный или наземный ростверк размещают так, что его подошва располагается на уровне поверхности земли, без заглубления, на песчаной или песчано-гравийной подушке. При сооружении такого типа ростверка, отсутствует пространство между ним и почвой, но его можно устраивать только на слабо- или непучинистых грунтах. На грунтах, подверженных морозному пучению, такой ростверк может быть оторван от свай или дать трещину.



• Заглубленный или низкий ростверк отличается тем, что его нижнюю часть заглубляют в грунт, располагают ниже уровня земли на песчаной (песчано-гравийной) подушке. По сути, такой ростверк представляет собой ленточный фундамент в основании которого находятся сваи (свайно-ленточный фундамент). Это довольно затратный вариант, но может использоваться для более тяжелых зданий , если на дне траншеи под ленточный фундамент находится грунт с недостаточной несущей способностью. В пучинистых грунтах такой ростверк должен быть заложен на глубину промерзания, чтобы исключить воздействие на его подошву сил морозного пучения, а в слабо- или непучинистых грунтах его можно располагать с заглублением 20-30 см на песчано-гравийной подушке высотой 20-50 см.

   Сваи – стальные либо бетонные столбы круглого или прямоугольного сечения, которые воспринимают на себя вес всей конструкции. Для повышения устойчивости сваям должно быть обеспечено опирание на твердую поверхность с минимальной сжимаемостью. Для этого должно обеспечиваться заглубление свай на достаточную глубину. При этом глубина заложения свай определяется массой сооружения. Для повышения морозостойкости и прочности на изгиб сваи необходимо армировать, что обеспечит еще и высокую сейсмическую устойчивость.



   По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.



   Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства. Неплохая но дорогая для индивидуального строительства альтернатива — это забивные сваи, которые представляют из себя готовые столбы, забивающиеся в землю специальной техникой.

Расчет свайно-ростверкового фундамента



   Для того чтобы провести расчет фундамента для дома, прежде всего, нужно собрать довольно подробную информацию об участке, на котором его планируется возвести. Начать следует с отчета о геологическом строении грунта, его составе и прочих характеристиках. Существует услуга по проведению необходимых измерений и анализов, в результате которых предоставляется подробный геологический отчет.



   Следующий этап — расчет фундамента, с учетом геологических и прочих особенностей участка, материалов дома, его этажности и др. Это один из самых решающих и ответственных этапов, поэтому его лучше доверить квалифицированному специалисту. После того как он вычислит нагрузки и определит основные размеры ростверка, на основании этих данных будет сделан расчет количества, диаметра опор из железобетона и глубины их установки.

Преимущества



1. Значительная экономия рабочего время, благодаря чему снижается стоимость работ.



2. Из-за надземного, в основном, расположения фундамента получаем небольшой фронт змляных работ и небольшой расход бетона в котлован.



3. Малые потери тепла дома в холодное время вследствие малой площади взаимодействия фундамента с грунтом.



4. Высокие виброизолирующие свойства, которые возникают как следствие особенностей соединения опор с ростверком, что особенно актуально при возведении зданий рядом с авто и железнодорожными магистралями, линиями метрополитена.



5. Строителство в любое время года.



6. Высокая технологичность и скорость процесса, так как не требуется предварительная долгая подготовительная работа.

Недостатки



   Как и любой другой конструкции, у свайно-ростверковой есть свои недостатки, которые более правильно назвать ограничениями. Могут возникнуть определенные сложности при возведении на горизонтально-подвижных почвах, таких как набухающие и просадочные. Связано это с невысокой стойкостью к опрокидыванию. Из-за конструктивных особенностей опорной системы, возникают определенные сложности в процессе обустройства цокольных этажей. Довольно часто возникает необходимость заполнения межсвайного пространства, что довольно трудоемко и затратно в финансовом плане.

   Также к минусам, с точки зрения расходов,  относится и то, что его создание невозможно без участия специализированной строительной техники.

Монтаж



Подготовительные работы

   Изначально следует определить несущую способность грунта, при расчете следует учесть нагрузку от всех элементов конструкции, включая сам ростверк и сваи. После этого все нагрузки нужно сложить и разделить на площадь опорной части свай. Полученное значение не должно превышать несущей способности грунта. При невыполнении данного условия количество свай следует увеличить и повторить проверку.



Разметка фундамента

   Поверхность участка следует очистить от плодородного слоя грунта и произвести выравнивание поверхности. После этого, используя обноску, необходимо разметить углы дома и зафиксировать границы наружных и внутренних стен. По завершении указанных работ можно приступать к разметке установки свай, при этом следует учесть, что они обязательно должны располагаться в углах здания, под несущими стенами и в местах пересечения внешних стен с внутренними. Шаг установки свай определяется расчетным путем.



Земляные работы

   К их производству приступают после разметки мест установки свай. Земляные работы можно проводить как вручную, так и с применением специальной строительной техники. В первом случае прибегают к использованию ручного бура. Если грунты склонны к осыпанию, то в полученную скважину следует установить асбоцементную трубу либо устроить толевую рубашку.

В центре отверстия под сваи необходимо поместить армирующий каркас, который впоследствии будет залит бетоном.



Устройство ростверка

   После отвердения свай следует установить опалубку, в которую устанавливается армирующий каркас ростверка. При вязке каркаса пользуются вязальной проволокой. После устройства армирующего каркаса и установки надежных связей с выпусками арматуры столбов происходит заливка ростверка бетоном не ниже марки B25 (М350) в соответствии со строительными требованиями.

Главные ошибки



1.  Отсутствие жесткой связи между ростверком и сваями

     Зимой после промерзания грунта происходит его расширение, при этом под нижней частью благодаря наличию утепленного перекрытия грунт остывает гораздо медленнее. Из-за этого столбы испытывают воздействие опрокидывающих сил – верхние части свай испытывают давление от мерзлой земли в направлении подпольного пространства. Из-за того, что столбы сверху не зафиксированы, возможно, их продавливание под здание, что приведет к повреждению. Наибольшей опасности подвержены постройки, при возведении стен которых используются легкие материалы.



2.  Недостаточная глубина заложения

    При недостаточной глубине заложения опор свай конструкция может дать усадку, из-за которой исчезнет обязательная полость между нижней частью ростверка и грунтом. При размещении основы столбов выше глубины промерзания зимой фундамент будет подвергаться мощным силам, которые будут стремиться поднять и вытолкнуть его. Из-за неравномерности нагрузки стены могут не только растрескаться, но и разрушиться.



3.  Ошибки расчетов несущей способности

     При проведении расчетов несущей способности фундамента нужно руководствоваться типом грунтов. Наиболее высокая несущая способность присуща каменистым грунтам и скальным породам, минимальную несущую способность имеют супеси и пески. Ошибки в расчетах могут привести к тому, что под воздействием нагрузки конструкция будет погружаться в землю, при этом замедлить и остановить данный процесс весьма проблематично.

Свайно-ростверковый фундамент — устройство, фото, видео


Применение ленточного, также как и плитного фундамента в своём роде считаются традиционными видами, их не всегда рентабельно использовать. Иногда возникают ситуации, что по финансовым соображениям свайно-ростверковый фундамент наиболее актуален. Чаще всего подобные моменты возникают на почве, характеризующейся нестабильностью и слабонесущем грунте, также при строительстве на глубоко промерзающих грунтах.


Монолитный ростверк на сваях достаточно популярен и при строительстве частного сектора, причём независимо от глубины замерзания. Строительство свайно-ростверкового фундамента, обычно его используют под основу для зданий с небольшим числом этажей, причины этому его экономичность, надёжность и достаточно быстрое производство винтовых свай.


Данное основание прекрасно подходит для следующих домов:


  • Деревянных

  • Каркасных

  • Газо — пенно — бетонных

  • Кирпичных.


Прежде чем встанет вопрос, как сделать ростверковый фундамент, необходимо тщательно определиться с вариантами подбора свай.



Подбор свай под свайно-ростверковый фундамент


Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:


  • Бетона

  • Стали

  • Железобетона


Для заложения свайно ростверкового фундамента применяются следующие виды свай:

  • Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.
  • Забивные. Их установка проходит без бурения. Грунт также не вынимается. В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.
  • Буронабивные. В заранее пробуренной в грунте скважине крепится опалубка. Для более прочных свойств в неё укладывается арматура, в конце все заливается бетонным раствором.
  • Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.
  • Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т. к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.
  • Висячие. Особенность висячих свай — объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.
  • Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента
  • Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.


Расположение свай при строительстве ростверка


Заделку опор, как правило, устанавливают вертикально. Но иногда одну или даже несколько выставляют под наклоном. Такие методы используются обычно на участках с наклонной плоскостью.


Под частные малоэтажные дома их монтируют в виде ленты, ставя в один или несколько рядов. Также если планируется большая нагрузка, то применяется кустовой метод. Обычно это происходит на углах предполагаемого строительства. Сваи желательно выбирать с круглым сечением, их будет проще заглубить при помощи строительного бура.



Разметка


В первую очередь необходимо снять плодородный слой почвы, затем нужно выровнять площадку. При помощи шнуров и колышков проводится разметка границ дома. Для того, чтобы произвести отметки внутренних и внешних стен, следует натянуть 2 шнура. Необходимо тщательно осуществлять проверку геометрии, сравнивая и перемеривая диагональ попарно. После окончании разметки фиксируются зоны, где будут установлены сваи.


Возводим свайно-ростверковый фундамент согласно технологии


Возведение фундамента проходит в несколько этапов:


  • Геологическая разведка – анализируется тип и однородность грунта.

  • Отсыпка песчаной подушки – благодаря ей основание будет более защищено от естественных повреждений посредством движения грунта, необходимо заранее сделать железобетонную фундаментную ленту.

  • Сбивка опалубки – желательно сделать монолитную конструкцию, ещё лучше применить пенополистерол. С его помощью можно добиться лучшего уровня гидроизоляции, тем самым утеплить основание.

  • Монтаж конструкций из свай — сначала спецтехникой бурятся отверстия, Функцию необходимой обсадки выполняет асбестоцементная труба, армирование проводят в виде 4-х арматур сопряженных между собой.

  • В обязательном порядке изолируются опоры свайного ростверка, прежде чем осуществлять работы по армированию. Выходящая из земли арматура закрепляется армированными частицами ростверка.

  • Производится общее армирование ленты со сваями, и дальнейшей заливкой бетонного раствора. В первую очередь заливаются опоры, затем железобетонная плита.


Важно помнить, что отсыпанная на начальном этапе подсыпка устраняется после набора ростверком половины прочности, а заливают его исключительно после 7-и дней как забетонировали свай. При нарушении технологии, свайный фундамент во время эксплуатации может преподнести сюрпризы в виде повреждения здания. Такое основание даёт шанс неплохо сэкономить, но с тем, же выдвигает высокие требования к этапу подготовительных работ, тогда и прослужит не менее ста лет.


Распределение и этапы заливки ростверка


Свайно ростверковый фундамент определяется несколькими этапами заливки:


  • Формируется каркас для опалубки

  • Засыпается песок

  • Обязательная закладка пенополистерола.

  • Заливается бетоном.


Утепление фундамента


После выполнения первоочередных работ, стоит подумать об утеплении. В качестве утеплителя применяется жидкий материал. Выполняется данная процедура при помощи распылителя и посредством строительного фена.


Недостатки


Как и при любом моменте в строительстве, свайный фундамент с ростверком, также имеет свои минусы.


  • Между поверхностью и ростверком появляется свободное пространство, в процессе работы которое крайне необходимо заполнить, предварительно оставив небольшой зазор между забивкой.

  • В постройках, где установлен монолитный свайный фундамент, полностью отсутствует возможность оборудование подвала.

  • Монолитное основание имеет большую высоту и зазор, где селятся насекомые. Его желательно закрыть.


Основные ошибки при закладке фундамента


Свайно-винтовой фундамент с ростверком не предусматривает ошибок, но застройщик иногда их допускает:


  • Недостаточная связь свай с ростверком. В зимний период происходит расширение грунта за счёт его промерзания, поэтому на столбы начинают действовать опрокидывающие силы. Сваи ближе к поверхности находятся под давлением от замерзшей почвы в сторону подпольного пространства. Если столб недостаточно зафиксирован, то он может продавливаться. Результат этой ошибки — механические повреждения. Стены построек, изготовленные из сырья легкого веса, подвергаются наибольшему риску и соответственно более крупным повреждениям.

  • Не слишком глубоко заложенные сваи. Цельная конструкция на сваях, как правило, способна произвести усадку в случае, если опоры посажены на недостаточную глубину. Впоследствии этой ошибки полость между грунтом и нижней частью ростверка просто исчезнет.

  • Ошибки при расчётах по несущей способности. Определяющим фактором при расчёте является тип грунта. Неточности могут привести к тому, что от нагрузки вся конструкция начнёт погружаться в почву.


Если Вас заинтересовала данная статья и Вы желаете заказать дешевые винтовые сваи под ростверковый фундамент, то посмотрите стоимость винтовых свай в Москве.


Свайно-ростверковый фундамент для дома под ключ

Свайно-ростверковый фундамент под ключ

Свайно-ростверковый фундамент на буронабивных сваях, или проще свайный фундамент с ростверком, является самым распространённым фундаментом в Москве и Московской области.

На свайно-ростверковых фундаментах стоят десятки, если не сотни тысяч домов по Москве и Подмосковью.

Свайно-ленточный фундамент — так иногда называют фундамент на сваях, ростверком которого является классический ростверк, похожий на ленту ленточного фундамента.

Свайный фундамент с ростверком — это то, на чем стоят все многоэтажки в Москве. Разумеется, под высотные здания по сваям заливается плита, но в данном случае и она называется ростверком, а не просто плитой. Фундамент-плита без свай — это просто плитный фундамент. Плитный фундамент со сваями — это уже свайно-ростверковый фундамент.

Разумеется, на свайный фундамент с ростверком можно, и нужно ставить более легкие малоэтажные дома, коттеджи.

Свайно-ростверковый фундамент: пошаговый фотоотчёт о строительстве

Свайно-ростверковый фундамент: Шаг 1. Снятие плодородного слоя и выравнивание площадки строительства фундамента

Свайно-ростверковый фундамент Москва. Шаг 1. Подготовка площадки.

Снимаем плодородный слой и выравниваем строительную площадку. Спланированный уровень грунта получается ниже изначального.

В зависимости от перепада высот на участке и толщины растительного слоя понижение уровня может быть как на 10-15 см, так и ниже. От этого уровня вниз у нас пойдут сваи, а вверх — ростверк.

Таким образом, свайный фундамент для дома окажется немного заглубленным относительно окружающего, нетронутого ковшом трактора грунтом.

Только при хорошей работе с трактором получится правильная разметка фундамента.

Свайный фундамент с ростверком: Шаг 2. Бурение скважин под будущие буронабивные сваи

Свайный фундамент с ростверком: Шаг 2. Бурение скважин

Оптимальным диаметром буронабивных свай для подавляющего количества грунтов с Москве и Московской области является 300 мм, при глубине 2 метра.

Если мы строим свайный фундамент с ростверком, то увеличение диаметра сваи нецелесообразно как с точки зрения несущей способности, так и с точки зрения расхода бетона.

При увеличении диаметра сваи с 300 мм до 400 мм, мы получим увеличение расхода бетона в 2 раза, то есть из одного и того же количества бетона мы можем сделать либо одну сваю 400 мм, либо две 300 мм. При этом несущая способность у двух 300 мм свай в любом случае будет выше, чем у одной сваи 400 мм.

Более того, чем больше свай, тем меньше пролеты между ними, соответственно, ростверк испытывает гораздо меньшие напряжения, а это важно для надёжности фундамента.

Свайно-ростверковый фундамент: Шаг 3.

Изготовление арматурных каркасов свай

Свайно-ростверковый фундамент Москва. Шаг 3. Изготовление арматурных каркасов свай.

Арматурные каркасы свай изготавливаются исключительно из металлической арматуры. Никакой композитной «арматуры»! Свайный фундамент для дома требует высокой прочности ростверка, которую может дать только металлическая арматура.

Форма каркаса — треугольная.
Такая форма является оптимальной для круглого сечения железобетонного элемента, в том числе и для буронабивных свай.

Количество прутков арматуры в сечении сваи — 3 прутка. Диаметр арматуры — 14 мм. По площади сечения три прутка арматуры диаметром 14 мм равны четырём пруткам 12-й арматуры.

Свайный фундамент для дома: Шаг 4. Заливка свай фундамента

Свайный фундамент для дома Москва. Шаг 4. Заливка свай

Сваи положено заливать отдельно от ростверка, а не вместе с ним. Мы так и делаем.

Свайный фундамент для дома, если его делать правильно, требует соблюдения таких, казалось бы, мелочей.

Заливка свай отдельно от ростверка — это более трудоёмкий процесс, чем залить и сваи и ростверк одновременно. Для этого необходима не просто бригада, а слаженная команда рабочих (у нас как раз есть такая!), которые далеко не в первый раз делают свою работу.

Один подает команды водителю бетоновоза, второй направляет струю бетона, третий вращает лоток бетоновоза, четвертый вставляет арматурные каркасы в скважины.

Свайный фундамент под ключ: Шаг 5. Уплотнение бетона свай

Свайный фундамент под ключ: Шаг 5. Уплотнение бетона свай

Для уплотнения бетона, залитого в сваи, используется глубинный вибратор с длинным валом.

Такой вибратор достает до дна свай и уплотняет бетон по всей длине буронабивной сваи.

При заливке сваи нужно заливать бетон с запасом — с небольшой горкой, так как при вибрации бетон, уплотняясь, заметно проседает.

Если свай много и бетон высокой марки, то нужно действовать оперативно — хороший бетон быстро твердеет.

Свайный фундамент под дом: Шаг 6.

Изготовление арматурных каркасов ростверка

Свайный фундамент под дом: Шаг 6. Изготовление арматурных каркасов ростверка

Свайный фундамент под дом армируется металлической арматурой диаметром 12 мм. в количестве, рассчитанном инженером. Никакой композитной «арматуры»!

Правильно армированный фундамент — это фундамент, армированный металлической арматурой.

Арматура связывается в каркасы с помощью металлических хомутов из прутка круглого сечения диаметром 6 мм.

От инженера требуется не только рассчитать количество арматуры ростверка. Инженер находит экономически целесообразное решение, подбирая оптимальным образом количество свай и арматуры ростверка.

Дело в том, что на прочность ростверка напрямую влияет расстояние между сваями. Чем меньше свай и больше расстояние между ними, тем больше нужно арматуры в ростверке. Что дешевле, пробурить дополнительные сваи или добавить арматуры в ростверк? Свайный фундамент под дом будет тем дешевле, чем лучше решит эту задачу инженер.

Свайно-ростверковый фундамент под дом: Шаг 7. Установка опалубки и армирование ростверка

Свайно-ростверковый фундамент. Шаг 7. Установка опалубки и армирование ростверка

Установка опалубки ростверка и его армирование делается на одном этапе. Поскольку опалубка ростверка стягивается специальными стяжками, и в момент когда это происходит, арматурные каркасы должны быть уже в опалубке.

Идеальный вариант материала опалубки для ростверка фундамента — ламинированная фанера. Мы используем только такую опалубку.

Опалубку из ламинированной фанеры можно очень точно выставить, и разница в диагоналях фундамента не превысит одного сантиметра.

Поверхность фундамента, залитого в опалубку из ламинированной фанеры, получается не просто ровной. Она гладкая, почти как стекло.

Если использовать обычные доски, то ростверк будет кривым и некрасивым, а разница в диагоналях 5 сантиметров и более для досчатой опалубки — обычное дело, и каменщикам потом придется решать эту проблему.

Свайный фундамент для дома будет очень прочным, если сделать ростверк высотой 400 мм. Но высота стандартной опалубки 600 мм, поэтому мы можем сделать Вам ростверк повыше. При этом Вы платите только за дополнительный бетон, и ничего за работу. Получается хорошая экономия на последующей кладке цоколя!

Свайный фундамент под дом: Шаг 8. Заливка бетона в опалубку ростверка

Строительство свайного фундамента на буронабивных сваях с ростверком. Заливка фундамента. Москва.

Когда все сделано правильно, заливка фундамента бетоном не представляет сложности. Залить бетон в опалубку фундамента — просто. Открыл кран и бетон пошёл.

Именно поэтому наша цена фундамента не зависит от количества залитого бетона.

Чтобы свайный фундамент под дом был прочным, достаточно 40 см. толщины ростверка, мы можем сделать ростверк повыше: 50-55 см, и даже 60 см. ростверка по высоте зальем бетон бесплатно!

Вам потребуется только оплатить дополнительный бетон.

Свайный фундамент с ростверком под ключ: Шаг 9.

Уплотнение бетона вибратором

Свайный фундамент с ростверком. Шаг 9. Уплотнение бетона.

Вибрация уплотняет бетон и существенно повышает качество фундамента.

Свайный фундамент с ростверком вибрируется по общим для монолитных конструкций правилам.

Вибрирующая булава имеет определенный радиус эффективного уплотнения, и именно через это расстояние (не больше) следует опускать булаву в бетон.

Работать вибратором нужно начинать сразу после заливки фундамента, а иногда и во время ее. Хороший бетон, такой как М350 например, при жаркой погоде очень быстро теряет текучесть и начинает набирать прочность.

Вибрировать бетон следует перед окончательным выравниванием, так как при уплотнении бетон проседает, да и поверхность ростверка свайного фундамента после работы вибратора получается неровной.

Свайно-ленточный фундамент: Шаг 10. Выравнивание бетона

Свайно-ленточный фундамент. Выравнивание бетона ростверка по уровню.

После уплотнения бетона приступаем к выравниванию поверхности свайно-ленточного фундамента.

Для идеального выравнивания следует заливать бетон не на всю высоту опалубки, а ниже — по предварительно натянутому внутри опалубки уровню. Так приходится делать, потому что верхний край опалубки идеально выставить не удастся. Даже если выставлять его по уровню, все равно в процессе работы он может измениться.

Поэтому, при стандартной высоте самой опалубки 60 см. получается сделать ростверк не более 55 см. Но с точки зрения прочности для ростверка хватит и 40 см. Все что выше мы заливаем бесплатно: Вы доплачиваете только за бетон и ничего за работу.

Таким образом свайно-ленточный фундамент становится выше, и Вы очень хорошо сэкономите на последующей кладке цоколя. Ведь при кладке придется платить не только за кирпич, но и за работу по его укладке.

Если же не вывести ростверк по уровню на этапе заливки бетона, решать эту проблему в последствии придется каменщикам.

Свайный фундамент с ростверком: Шаг 11. Защита бетона от пересыхания

Свайный фундамент на буронабивных сваях с ростверком. Защита бетона от пересыхания.

Даже если всё сделать правильно и использовать хороший бетон, если бетон преждевременно потеряет влагу, он не сможет набрать свою марочную прочность.

Пересыхание бетона — очень распространенная причина ухудшения качества фундамента.

Бетон, своевременно не защищённый от высушивания, безвозвратно теряет свою прочность.

Восстановить прочность бетона, пересушенного на этапе набора прочности невозможно.  Свайный фундамент для дома, в этом случае, потребуется подвергать экспертизе на предмет возможности строительства.

Свайный фундамент под ключ: Шаг 12. Снятие опалубки фундамента. Демонстрация результата Заказчику

Свайный фундамент под ключ готов.

После того, как свайный фундамент для дома набирает прочность, опалубка разбирается.

После всех усилий по бурению, армированию, ювелирному выставлению опалубки, заливке бетона, его вибрированию, выравниванию получается закономерный результат — идеальный свайный фундамент под ключ с ростверком, предназначенный для тяжелого, каменного дома.

Самый правильный фундамент должен выглядеть именно так!

Многие создатели сайтов-одностраничников, которые существуют один сезон и скидывают заказы бригадам из авито.ру, зачем-то пишут, что 90 процентов (примерно, везде по-разному) клиентов «готовы рекомендовать их своим друзьям».

На самом же деле, если все делать профессионально, друзьям готовы рекомендовать 100 процентов клиентов.

Да, именно каждый, 10 из 10, наших клиентов рекомендуют нас своим друзьям, чтобы и они сделали себе идеальный свайный фундамент под ключ.

Свайный фундамент под ключ: Шаг 13. Защита бетона фундамента от пересыхания

Свайный фундамент под ключ готов.

После снятия опалубки необходимо вновь укрыть монолитный ростверк пленкой. При необходимости перед этим бетон можно еще увлажнить, полив водой.

В таком виде свайный фундамент под дом должен простоять не менее двух недель.

Хотя строить на фундаменте можно начинать уже через неделю, если мы использовали бетон марки М350.

Дело в том, что обычно прочность фундамента рассчитывается исходя из того, что в нем будет залит бетон М200. Бетон М350 станет М200 уже на седьмой день.

Если конечно средняя температура за это время будет около 20 градусов тепла.

Фундамент на буронабивных сваях с ростверком: дальнейшие действия

Фундамент на буронабивных сваях с ростверком после строительства

Оставшийся после подготовки площадки к строительству фундамента (см. Шаг 1.) грунт потом целесообразно подгрести к фундаменту.

Это лучше всего делать после строительства фундамента, похоронив тем самым строительный мусор, оставшийся после строительства дома. Однако на данном нашем объекте это было сделано сразу и получилась вот такая наглядная фотография.

После поднятия цоколя кирпичной кладкой и укладки плит перекрытий под плитами образуется отличное подполье. В таком подполье удобно проводить коммуникации, а также хранить картошку, варенье, домашние консервы и длинномерные строительные материалы.

Сам дом получается как бы стоит на возвышенности относительно остального участка, что полезно с точки зрения отведения воды от дома и фундамента.

Кроме того, дом смотрится более выигрышно с эстетической точки зрения.

Свайный фундамент под ключ: дальнейшее строительство дома

Строительство дома на свайном фундаменте на буронабивных сваях с ростверком

Вот такой дом строят на нашем свайном фундаменте на буронабивных сваях с ростверком.

Мы построили отличный свайный фундамент под дом из блоков Porotherm, с железобетонными пустотными плитами перекрытий.

Сначала подняли небольшой цоколь из полнотелого кирпича, затем положили плиты. В образовавшееся подполье сделали лаз для прокладки и обслуживания коммуникаций.

На данном участке нашим Заказчиком было сделано и предоставлено нам лабораторное исследование грунта. Согласно расчетам, этот свайно-монолитный фундамент даст консолидированную осадку во времени, которая не превысит трех миллиметров, что даже не будет заметно.

Свайно-ленточный фундамент: дом построен!

Свайно-ленточный фундамент: отличный дом на отличном фундаменте!

Свайно-ленточный фундамент — лучший фундамент для дома в Москве для подавляющего количества грунтовых условий Московской области.

Свайный фундамент с лентой-ростверком применяется на всех грунтах, за исключением органических — из или торф. Если считать по нагрузке, то свайно-ленточный фундамент подходит не только для двух-трёхэтажных коттеджей, но и для гораздо более тяжёлых зданий и сооружений.

Свайный фундамент для дома из блоков Porotherm был лучшим выбором в данном случае.

Все эти названия фундаментов являются сейчас синонимами: свайный фундамент с ростверком, свайно-ростверковый фундамент, свайно-ленточный фундамент. Конечно, название «свайно-ленточный фундамент» не совсем научное, но в рамках частного домостроения мы считаем, что это не принципиально. Главное, чтобы Заказчик и Подрядчик поняли друг друга.

Свайно-ростверковый фундамент под ключ ǀ Цена «Фундамент СПб-24»

Свайно-ростверковый фундамент по праву является одним из наиболее востребованных типов фундаментов в малоэтажном строительстве в Санкт-Петербурге и Ленинградской области. Его применение предоставляет возможность снизить объем требуемых земляных работ, а также расход арматуры и бетона, что способствует снижению общей стоимости строительства дома.

Конструктивно фундамент представляет заглубленные ниже уровня промерзания грунта сваи, объединенные сверху в одну конструкцию армирующим поясом – ростверком. Для предотвращения воздействия сил пучения между нижней гранью ростверка и грунтом оставляется воздушный зазор. Сваи имеют малую боковую площадь и хорошо противостоят боковым сдвигам грунта, а приподнятый ростверк хорошо защищен от вертикальных перемещений. Используя эти свойства в комплексе свайно-ростверковый фундамент способен перенести сезонные подвижки пученистых грунтов и даже сейсмическую активность.

При правильном расчете конструкции и соблюдении технологии строительства компания «Фундамент СПБ-24» рекомендует использовать это основание для строительства фундаментов коттеджей, загородных домов, дач, бань на участках, расположенных на грунтах с низкой несущей способностью или имеющих значительные перепады высот.

Разновидности свайно-ростверковых фундаментов

Существует несколько типов таких фундаментов, наиболее распространенные из них это:

  • фундаменты на буронабивных сваях;
  • Фундамент на железобетонных сваях;
  • фундаменты на винтовых сваях.

Фактически разница не в конструкции, а в исполнении свай и способе обвязки. Любой из перечисленных фундаментов при правильном расчете будет надежно выполнять свою функцию. Стоит помнить, что при выборе этого типа фундамента вам лучше отказаться от устройства подвального или цокольного этажа, поскольку это сопряжено большими трудностями. Этапы строительства свайно–ростверкового фундамента неизменны.

Устройство свайного фундамента с ростверком

Расчет расположения свай

На этом этапе производится анализ грунта на участке, определяется его тип и несущая способность. Рассчитывается требуемое число свай, Для этого расчетная нагрузка от всего дома делится на допустимую несущую способность грунта, в результате получаем площадь опоры основания. Полученное значение делим на эффективную площадь опоры одной сваи и получаем количество. Этот расчет округляется в большую сторону, до ближайшего удобного для расположения под домом количества. Составляется схема расположения свай.

Разметка фундамента

Перед разметкой свай снимается верхний плодородный слой, что помогает избежать гниения под домом и возникновения неприятного запаха. Размечаются углы и оси всех стен дома. По схеме переноситься расположение свай на площадку. Обязательное условие – сваи должны находиться в каждом углу здания, а также местах пересечения стен. Максимальное расстояние между сваями должно составлять не более 6-ти диаметров свай. Для каждой сваи на схеме дается отметка от нулевого уровня.

Монтаж свай

Монтаж разных типов свай имеет свои особенности.

Армированные железобетонные сваи монтируются только при помощи копра.

Винтовые сваи вкручиваются как вручную, так и с применением спецтехники.

Наиболее трудоемкие, но в тоже время наиболее надежные – буронабивные сваи, их можно бурить вручную, но применение техники позволяет значительно ускорить ход выполнения работ. При пылеватых грунтах или высоком уровне грунтовых вод, для получения гладкой поверхности сваи в готовую скважину помещается обсадная труба или подготовленный из рубероида рукав. После чего, в скважину вставляется заранее подготовленный периодический арматурный каркас. Для армирования столбов используется рифленая арматура. В обязательном порядке для связки с ростверком оставляются выпуски арматуры.

Заливка или устройство ростверка

Для забивных свай, технология аналогична. После монтажа свай выставляется опалубка, вяжется арматура и заливается ростверк.

Для винтовых свай заливка бетонного ростверка применяется крайне редко. А в качестве ростверка выступает обвязка стальным швеллером или двутавром

Для буронабивных свай монолитность конструкции достигается одновременной заливкой, как самих свай, так и ростверка. Производиться установка опалубки из обрезной доски или многоразовой опалубки. Внутрь опалубки, между сваями, засыпается и трамбуется слой песка толщиной до 15 см, укладывается горизонтальная гидроизоляция. В ростверке закладываются технологические и вентиляционные отверстия. Следующий этап — установка внутрь опалубки арматурного каркаса из металлической либо композитной арматуры. Установленный каркас связывается с выпусками арматуры, оставленными на сваях, создавая единый арматурный каркас для свай и ростверка. После чего происходит заливка ленты ростверка товарным бетоном с обязательным виброуплотнением. Возможно применение автобетононасов, это позволяет проводить эту технологическую операцию в сжатые сроки даже при затрудненном подъезде к фундаменту. После отвердения бетона песок под ростверком удаляется, для того чтобы образовалась воздушная подушка. Как вариант, вместо песка можно использовать пенопласт, который впоследствии удалять не нужно.

Стоимость фундамента


от 4300 руб/м.п.

Свайно-ростверковый фундамент под ключ

Наша компания более 5-ти лет возводит фундаменты не только в окрестностях Санкт-Петербурга, но всей Ленинградской области. Парк собственной техники позволяет оставлять конечную стоимость готового фундамента доступной для заказчика. Вам не придется заниматься поиском требуемых материалов и согласованием времени их привоза. Мы доставим их сами!

У вас появились вопросы? Звоните по телефону, указанному на сайте или отправляйте письменную заявку. Наши специалисты ответят на Ваши вопросы и дадут квалифицированную консультацию по работам, связанным с заливкой фундамента в СПб.

Калькулятор стоимости фундамента

Ростверковый фунамент цена под ключ

Ростверковый фундамент — это система, состоящая из двух частей: ростверка, который равномерно распределяет нагрузки от строения, и основы, на которую передается эта нагрузка. Основой может быть как свайное поле, так и монолитная плита. Ростверк же представляет собой монолитный пояс, принимающий на себя нагрузку сооружения и распределяющий ее равномерно по всей конструкции. А сваи или плита в свою очередь передают эту нагрузку на грунт. Существуют различные технологии устройства ростверковых фундаментов. Наша компания готова предложить строительство основных видов фундаментов такого типа.

Плита с верхним ростверком

Узнать подробнее

Плита с верхним ростверком представляет из себя монолитное основание под всей площадью дома, поверх которого, в зависимости от планировки дома и расположения несущих стен, делается ленточный бетонный пояс — ростверк, который усиливает несущую способность плиты. Такой тип фундамента подходит для тяжелых домов из кирпича и газобетона, он способен вынести большие нагрузки. Засчет ростверка увеличивается расстояние от земли до нижней части самого строения, что позволяет уменьшить влияние осадков на стены дома. Еще одним плюсом верхнего ростверка на плите является способность с легкостью скрыть внутренние коммуникации в пол дома , дополнительно утеплить и гидроизолировать фундамент.

Плита с нижним ростверком

Узнать подробнее

Плита с нижним ростверком представляет из себя мелкозаглубленный или вообще незаглубленный ленточный фундамент, поверх которого заливается монолитная плита. Такой фундамент за счет нижнего ростверка способен справляться с большими нагрузками, а значит подходит для строительства тяжелых домов и коттеджей из газобетона и кирпича. Еще одним плюсом такого типа фундамента является его высота относительно земли, что минимизирует влияние осадков на стены дома. Помимо этого, верхняя часть фундамента — плита, которая является очень хорошей и ровной основой для будущего устройства полового покрытия.

Фундамент буронабивной с ростверком

Узнать подробнее

Для плохих грунтов Ленинградской области одним из хороших решений устройства основания является фундамент буронабивной с ростверком. Он подходит для сложных рельефов и обводненных участков. Может выдерживать достаточно большие нагрузки и благодаря ростверку распределять их равномерно по всему фундаменту. Подходит как для легких деревянных конструкций, так и для более тяжелых домов и коттеджей. Обладает относительно небольшой ценой за достаточно большую несущую способность.

Свайно-винтовой фундамент с ростверком

Узнать подробнее

Свайно-винтовой фундамент с ростверком представляет из себя свайное поле, на котором поверх свай пускают монолитную ленту, либо нижнюю обвязку дома. Такой комбинированный тип основания используют на обводненных участках с пучинистыми грунтами. Бетонный ростверк на сваях позволяет равномерно распределить нагрузку от дома, снижает расход бетона на фундамент и не подвержен влиянию пучения грунтов. Такой фундамент подходит для всех типов грунтов, кроме скальных и идеален для деревянных домов.

Фундамент столбчатый с ростверком

Узнать подробнее

Ростверковый фундамент на столбах представляет из себя монолитные столбы, поверх которых заливается бетонный ростверк. Такой тип фундамент достаточно прост в изготовлении, при его устройстве не требуется специальных буров, достаточно лишь лопат. Помимо этого ростверк на столбах имеет высокую несущую способность и готов выдерживать большие нагрузки.

Ростверки – это железобетонные ленты, объединяющие в единую конструкцию фундамент на столбах или сваях. Различают заглубленный ростверк, который выполняется ниже поверхности земли на расчетной глубине и проектируется для сложных глинистых или суглинистых грунтов, склонных к пучению. Существует также мелкозаглубленный ростверк. Это вариант, наоборот, закладывается в проект, если грунты достаточно прочные.

В проекте может быть заложен верхний или нижний ростверк. Все зависит от исходных данных. Верхний ростверк выполняют выше уровня земли и воды, что порой используется для сооружений, расположенных на берегу водоема. Низкий ростверк чаще используют в строительстве жилых и промышленных зданий.

Монолитная плита с ростверком

Некоторые люди задают вопрос, зачем нужен такой фундамент, как монолитная плита с ростверком? Если плита сама по себе представляет собой достаточно прочную и мощную конструкцию. Зачем так усложнять? Дело в том, что в Санкт-Петербурге и Ленинградской области грунты очень сложные. Высокая влажность региона и большие перепады температур обеспечивают пучинистость грунтов, что предусматривает использование соответствующих строительных технологий. Одной из таких технологий является изготовление столбчатого фундамента с монолитной плитой. Это прекрасное решение даже для многоэтажного кирпичного дома. Но никто не посоветует вам создавать такой фундамент под гараж. Во-первых, гараж не оказывает существенной нагрузки на грунт, а во-вторых, он, наверняка, предусматривает наличие смотровой ямы и/или погреба. Какая тут монолитная плита?

Если позволяет высотность здания, то оптимальным вариантом будет  монолитный ленточный вариант. Однако, если вы планируете полноценный дворец или многоэтажное жб строение, то сборный железобетонный или монолитный ленточный фундамент с ростверком в проекте заложен не будет. Тут необходим более прочный вариант, который не будет зависеть ни от климата региона, ни от массы строения, и от состава грунтов.

Плиточный ростверк

Максимальной прочностью на сегодняшний день обладает, так называемый, плиточный ростверк. Кроме этого, считается, что данная технология не требует тяжелой спецтехники и позволяет сделать фундамент здания всего за две недели. Конечно, тут предусмотрены все этапы возведения. Это и расчет, и составлены сметы, и разработка проекта, и рытье котлована, и изготовление опалубки, и армирование, и бетонирование…

Впрочем, если делать ленточный ростверк, то последовательность работ будет аналогичной. Сначала проводятся работы по рытью котлована. Для этого целесообразнее воспользоваться экскаватором. Затем забиваются и бетонируются сваи или столбы, после чего выполняется опалубка для ростверка. Установка опалубки производится из досок таким образом, чтобы после бетонирования ее легко было удалить.

Следующим этапом следует армирование ростверка. Арматуру приваривают к арматуре свай или столбов, обеспечивая высокую прочность соединения. Выбор арматуры определяется расчетом и зависит от нагрузки на фундамент. Армирование придаст ростверку прочность и улучшит его эксплуатационные характеристики. Сетка для армирования закладывается в 2 ряда. Расстояние межу прутьями выдерживают 15-20см. Прутья соединяются металлической проволокой, сварной шов, наоборот, уменьшит прочность конструкции.

Фундамент ростверка — типы, преимущества и недостатки

Фундамент ростверка

Фундамент ростверк из двух и более двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки на большой площади.

Фундамент, состоящий из двух или более чем двухъярусных балок, наложенных на слой бетона для распределения нагрузки по большой площади, относится к Grillage Foundation.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает устранить необходимость в глубоких земляных работах для фундамента. Он находится в основании колонны.

Балка ростверка одного яруса находится на перпендикуляре балок ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и подмостей массивных конструкций.

Фундамент и ростверк выглядят одинаково, но их функции различаются.Фундамент передает нагрузку от конструкции к земле, а ростверк распределяет тяжелую нагрузку по широкой площади земли.

Типы фундаментов ростверков

По материалу различают два типа ростверка.

  • Стальной ростверк
  • Деревянный ростверк

Стальной ростверк Фундамент

Этот фундамент состоит из одно- или двухъярусных соединений RSJ (стальных прокатов), залитых в цементобетон.RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена для давления на почву в допустимых пределах.

Обычно этот фундамент имеет пределы, построенные с помощью двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Фундамент ростверка может состоять только из одного яруса, если стена не несет большой нагрузки.

Нагрузка, воспринимаемая стальной стойкой или стеной, сначала передается на верхний ярус балок, затем на второй ярус, лежащий ниже верхнего, и, наконец, на грунт под фундаментом.

Для удержания балок ростверка каждого яруса на месте используется распорка диаметром 30 мм или разделитель труб диаметром 25 мм.

Минимальный зазор между полками соседней балки должен быть не менее 8 см, чтобы облегчить укладку и уплотнение бетона.

Максимальный зазор между полками соседних балок должен быть ограничен до 300 мм или в 1,5–2 раза больше ширины полки, в зависимости от того, что меньше.

Если балки разнесены на большее, чем максимальное заданное расстояние, вполне вероятно, что бетон между балками может не действовать монолитно с лучами, и это может стать причиной разрушения фундамента.

Минимальное бетонное покрытие толщиной 100 мм поддерживается по всей открытой поверхности и концам балок для защиты балок балок от коррозии.Бетонное покрытие под нижним ярусом балок должно быть не менее 150 мм.

Также прочтите Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянный ростверк Фундамент

Фундамент из деревянных ростверков состоит из деревянных досок, а деревянные балки также могут использоваться для выдерживания больших нагрузок на слабых грунтах. Этот фундамент подходит для земли, которая всегда остается заболоченной .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 до 75 мм, установленных друг на друга.

Над этой платформой, нижним ярусом бруса, размещается размер почти 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной площадки.

Наконец, массивное бревно используется в центре каркаса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на изображении.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, размещенные непосредственно под колонной.

Наконец, нижний ярус передает всю нагрузку на грунт фундамента через деревянную платформу.

Иногда под постоянными стенами можно использовать также фундамент из деревянных ростверков. Но в таком случае древесину необходимо беречь от возможных вредных воздействий.

Также прочтите Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Характеристики фундамента ростверка

Фундамент из ростверка помогает соединить весь фундамент в единую конструкцию и равномерно распределить нагрузку на дом.

В основном это монолитная конструкция ПКР, прочность которой придает металлический каркас.

Проектирование фундамента ростверка

  • Для целей проектирования важно рассчитать нагрузки и моменты надстройки.
  • Теперь рассчитайте необходимую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
  • По этому значению можно определить количество и размеры балок для каждого слоя ростверка.
  • Это поможет определить размеры балок, необходимые для противодействия поперечным силам и изгибающим моментам.
  • Способы загрузки и строительства должны соответствовать проектным требованиям.

Практический пример проектирования фундамента ростверка для зрительного зала

Порядок строительства фундамента ростверка

Фундамент ростверка из стальных или деревянных швов ступенчато установлен. Распределяет нагрузку по широкой площади земли.

  • Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Слой бетона в соотношении 1: 2: 4 или 1: 1,5: 3 толщиной от 23 до 30 см укладывается и уплотняется.
  • Поверх бетонного основания укладываются стальные двутавровые балки с подходящим интервалом от 45 до 90 см. Эта длина двутавра равна ширине фундамента.
  • Затем заливается бетон, чтобы заполнить пространство между двутаврами. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
  • Снова заливается бетон во внутреннее пространство, чтобы заполнить его.
  • Теперь закрепите стальные стойки, соединив их с опорной пластиной. Вставка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляют в бетоне.

Как правило, ростверк используется для тяжелых зданий, таких как ратуши, башни и фабрики.

Также прочтите Что такое цокольная балка? Защита цоколя, разница между балкой цоколя и поперечной балкой

Преимущества ростверка

  • Процесс установки прост и быстр.
  • Сталь, используемая для изготовления фундаментов стальных ростверков, может использоваться несколько раз, что делает ее экологически чистой.
  • Технология и материалы, используемые при установке и производстве, просты и легкодоступны, что делает их доступными.
  • Вы можете настроить ростверк в соответствии с требованиями проекта, что сделает его подходящим для различных применений.
  • Помогает снизить вибрацию дома рядом с шоссе или железнодорожной линией.
  • Он также служит для уменьшения тепловыделения в доме.
  • Подходит для почвы с низкой несущей способностью. Вы можете сэкономить до 30% на строительстве фундамента.

Недостатки ростверка

  • Стальные стыки требуют защиты от коррозии бетоном.
  • Для большей глубины в этом фундаменте необходимо устройство свай.
  • Пространство под ростверком необходимо заполнить и утеплить.
  • Не подходит для многоэтажных домов.

Также прочтите

Кессон или фундамент скважины — типы и компоненты

Что такое свайный фундамент? — Типы свайных фундаментов

Комбинированные опоры — определение и типы

Разница между предварительным натяжением и последующим натяжением

Фундамент с ростверком: типы, преимущества и недостатки

Фундамент с ростверком состоит из 1, 2 или более ярусов балок (обычно металлических), и эти балки устанавливаются на слой бетона для распределения нагрузки по большой площади, ростверк фундаменты используются в основании колонн, строительных лесов и колонн тяжелой конструкции.

Когда дело доходит до передачи тяжелых нагрузок от колонны на грунт с низкой несущей способностью, этот фундамент, по сути, является наиболее экономичным.

Здесь мы узнаем о фундаменте ростверка, типах фундамента ростверка, достоинствах и недостатках фундамента ростверка.

Введение в ростверк:

Этот фундамент обычно состоит из различных слоев балок, расположенных под прямым углом друг к другу; Стальные, сборные железобетонные или деревянные решетки чаще всего используются в балках ростверка.

Ростверк соединяет весь фундамент и способствует равномерному распределению нагрузки на все сваи и конструкции.

В монолитной железобетонной конструкции этот фундамент чаще всего устраивают, поскольку он обеспечивает прочность металлическим каркасом, называемым металлическим решетчатым фундаментом.

Необходимость ростверкового фундамента:

  • Этот тип фундамента подходит для строительства зданий из легких строительных материалов на слабых грунтах.
  • Этот фундамент нужен для экономии до 30%.
  • Не допускается строительство фундаментов другого типа в районах со слабыми характеристиками грунтов и условиями их залегания.
  • Нагрузка конструкции должна быть относительно небольшой.

Типы фундамента ростверка:

Фундамент ростверка бывает двух типов, в зависимости от материала, используемого в конструкции:

1. Фундамент стального ростверка:

Этот фундамент состоит из балок или стальных соединений, которые могут быть устанавливается в одноярусные или двухъярусные стальные балки из стальных балок после прокатки.

На внешних сторонах внешних балок должно быть минимальное покрытие 10 см над верхними полками верхнего яруса и 15 см должно быть глубиной бетона.

Мы всегда должны проверять, правильно ли закончено уплотнение и сформирован непроницаемый слой толщиной не менее 15 см после выравнивания основания и заливки бетона.

Затем с помощью трубных разделителей уложите основной слой балок поверх бетонного основания на расстоянии от 100 мм до 300 мм поперек балок основного яруса, залейте бетон.

Затем поместите второй ярус балки под прямым углом к ​​основным ярусам и снова залейте бетон с помощью опорной плиты, фасонных уголков и косынки, соедините стальные стойки с верхним ярусом.

2. Фундамент с деревянным ростверком:

Для сильно нагруженных каменных стен деревянных колонн предусмотрен деревянный фундамент, который очень полезен в заболоченных районах, где несущая способность почвы может быть очень низкой.

Между стыками деревянных досок бетон не окружен, а ширина нижнего слоя деревянных досок составляет от 20 до 30 см и от 5 до 7.5 см, с зазором между ними, уложенными бок о бок.

Деревянная балка идентичного сечения деревянного столба располагается под прямым углом к ​​направлению балок, снова укладывается еще один слой досок и, возможно, верхний слой досок толщиной от 7,5 см до 10 см, проходящий по всей ширине основания стены. .

Проектирование фундамента ростверка:

При проектировании фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки, а также определить допустимое допустимое давление на опору перекрытия для требуемой площади основания.

Мы собираемся определить количество и размер каждого слоя ростверка, разделив эту область, затем мы должны спроектировать слой, который будет выступать от края слоя выше.

Чтобы противостоять изгибающим моментам и поперечным силам, он должен определять размеры балки, требуемые с проектными требованиями, метод строительства и нагрузки должны быть совместимы.

Устройство фундамента ростверка:

  • Во-первых, мы должны обеспечить и установить каркас стабильного монолитного ростверка.
  • Из краевых досок в виде прямоугольных желобов изготавливается опалубка, ширина которой равна минимальной толщине стены дома, а ее высота составляет 1 фут, а между каждой решеткой имеется зазор от 6 до 8 дюймов.
  • Мы должны определить контур соединения арматуры с помощью связывающей проволоки, содержащейся в опалубке.
  • Требуется наименьшее расстояние от корпуса до стороны опалубки, после чего такой же вязальной проволокой крепится арматура.
  • В дальнейшем бетономешалку нужно готовить в непрерывном цикле с использованием бетона, его заливают внутри опалубки.
  • На высоте от 25 до 30 мм должны быть размещены фитинги, и, чтобы избежать нежелательных полостей, следует осторожно заливать бетон.
  • Пол необходимо выровнять и дать высохнуть после заполнения поверхности. Опалубка будет удалена, когда она высохнет.
  • Затем готовится фундамент.

Преимущества фундамента с ростверком:

Ниже перечислены преимущества фундамента с ростверком:

  1. Этот фундамент снижает тепловыделение дома.
  2. Если дом построен рядом с автомагистралями, это снижает уровень вибрации в доме.
  3. Подрядчики могут сэкономить время, используя ростверк, так как он имеет скорость монтажа.
  4. Этот фундамент используется для защиты от заливки бетона и экономии времени при простом монтаже.
  5. При минимальном нарушении транспортной инфраструктуры эта технология является рентабельной.

Недостатки ростверкового фундамента:

  1. При достаточно большой глубине возникает необходимость устройства свай на этом фундаменте.
  2. В фундаменте ростверка дом под ростверком необходимо утеплить и утрамбовать.
 Читайте также: Фундамент с опорой и балкой, Фундамент кессона и мат

Заключение:

Этот фундамент в основном используется в местах, где вес конструкции велик, а несущая способность грунта сравнительно низкая.

Инженер-строитель: Фонд деревянного ростверка.

Фундамент деревянный ростверк предназначен для тяжелонагруженной деревянной колонны или каменной стены.В фундаменте вместо стальных балок используются деревянные доски и деревянные балки. Этот фундамент особенно полезен на заболоченных территориях, где несущая способность почвы очень мала и где стальные балки могут подвергнуться коррозии из-за грунтовых вод. Нагрузка на почву ограничена от 50 до 60 кН / м2. Между деревянными балками не используется бетон. Однако бетонное дно (предусмотренное в стальном ростверковом фундаменте) заменяется деревянной площадкой из деревянных досок.

РИС.3.12 ФУНДАМЕНТ ДЛЯ ДЕРЕВЯННЫХ СТОЛБОВ.

РИС. 3.12 показан типичный деревянный ростверк для деревянной колонны. После выкапывания фундамента на нужную глубину и его выравнивания укладывается нижний слой досок толщиной от 5 до 7,5 см и шириной от 20 до 30 см. Доски уложены рядом, без зазоров между ними. Над этой площадкой под прямым углом к ​​направлению досок укладывается ярус деревянных балок размером примерно 15 см х 10 см, расположенных на расстоянии 30–50 см друг от друга.Поверх этого слоя на деревянную балку того же сечения, что и деревянный столб, кладется под прямым углом. Затем деревянный столб прикрепляется под прямым углом к ​​этой деревянной балке.

РИС. 3.13 ФУНДАМЕНТ ДЕРЕВЯННОЙ РЕШЕТКИ ДЛЯ КЛАДКИ СТЕНЫ.

На рис. 3.13 показан деревянный ростверк для стены. Фундамент состоит из двух слоев деревянных досок, разделенных прямоугольным сечением (балками) из древесины, расположенных под прямым углом к ​​направлению стены.

Верхний слой досок, размещенных (бок о бок), может быть 7.Толщиной от 5 до 10 см, распространяется на всю ширину основания стены и проходит вдоль стены. Нижний слой досок может быть толщиной от 5 до 7,5 см, размещенный продольно вдоль стены. Однако нижний слой деревянных досок, а также средний ярус деревянных балок должны простираться как минимум на 45-60 см с каждой стороны от основания фундамента стены.

Фундамент с ростверком

— типы, конструкция, установка

Фундамент, состоящий из одного, двух или более ярусов балок (обычно стальных), наложенных на слой бетона для распределения нагрузки по обширной площади, — это фундамент с ростверком .Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для опор и подмостей колонн тяжелых конструкций.

Хотя фундамент и ростверк выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции к земле, ростверк распределяет тяжелые нагрузки на большие площади.

Типы фундамента ростверка

В зависимости от материалов, используемых в строительстве, фундамент ростверка бывает двух типов:

  1. Фундамент стального ростверка
  2. Фундамент деревянного ростверка

Фундамент стального ростверка

Фундамент стального ростверка состоит из стальных соединений или балки, которые бывают одноярусными или двухъярусными.Его название определяет его функцию и структуру, так как он состоит из стальных балок, структурно известных как рулонные стальные балки. На внешних сторонах внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие в 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняем основание и залили бетон, следует проверить, правильно ли выполнено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальную балку от грунтовых вод, которые могут привести к коррозии.Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 мм до 300 мм с помощью трубных разделителей. Далее заливаем бетон между балками первого яруса и вокруг них. После этого размещаем второй ярус бруса под прямым углом к ​​первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. При этом стальные стойки соединяем с верхним ярусом с помощью опорной плиты, боковых уголков и косынки.Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Строительство фонда Grillage Всемирного торгового центра. Ссылка на изображение: раритет. Этот фундамент особенно полезен в заболоченных районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН / м 2 .Вместо стальных балок используются деревянные доски и деревянные балки. между деревянными швами нет бетона. Однако бетонное дно в стальном ростверке заменено деревянной платформой, построенной из деревянных досок. Выровняется котлован фундамента. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается рядом без зазора между ними. Поверх этого слоя под прямым углом кладется деревянный брус того же сечения, что и деревянный столб.Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, простирающийся на всю ширину основания стены, над которым возводится каменная стена.

Проектирование фундамента ростверка

При проектировании фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии.Разделив эту площадь, узнаем номера и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для противодействия изгибающим моментам и поперечным силам. Ростверк нельзя заделывать в бетон и порядок, потому что тогда сложное действие балки и бетона будет деморализовано. Метод строительства и загрузки должен соответствовать требованиям проекта.

Установка фундамента ростверка

Ниже приведены этапы установки фундамента ростверка:

  • Во-первых, для сплошного монолитного ростверка мы должны изготовить и установить каркас.Мы предпочитаем этот ростверк, потому что он более надежный.
  • Опалубка изготовлена ​​из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть зазор 6-8 дюймов.
  • Внутри опалубки мы должны установить каркас соединений арматуры с помощью вязальной проволоки. Наименьшее расстояние от рамы до стороны опалубки должно быть таким же.
  • Затем арматура связывается той же вязальной проволокой, которая использовалась ранее.
  • Затем следует приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Арматуру необходимо размещать на высоте около 25-30 мм, чтобы она полностью погрузилась в бетон. Бетон следует заливать осторожно, чтобы не было нежелательных полостей. 6. После заливки поверхность выровняйте и дайте ей высохнуть. Когда он высохнет, опалубку можно будет снимать. Фундамент готов.

Фундамент ростверка — типы и установка [Civil Planets]

Фундамент — жизненно важная часть любой конструкции, которая передает все виды нагрузок на землю.

В зависимости от несущей способности грунта в строительстве используются несколько типов фундаментов. Фундамент ростверк — одно из них.

Что такое ростверк фундамент?

Столбчатый или опорный фундамент, образованный двумя или более поперечными балками, расположенными под прямым углом друг к другу, покрытыми бетоном, называется фундаментом ростверка .

Когда и где он используется?

  • Фундамент ростверк подходит, когда фундамент сооружения сооружается как фундамент неглубокого типа на влажной или рыхлой почве.
  • В основном для рыхлых грунтов используется метод глубокого фундамента. Однако ростверк будет рекомендован там, где глубокий фундамент по каким-то причинам невозможен.
  • Фундамент ростверка считается, когда глубина фундамента ограничена от 1 до 1,5 м по таким причинам, как каменистый грунт.
  • Более того, ростверк может выдерживать и передавать большие нагрузки от конструкции на большие площади.

Элементы фундамента ростверка

  • Глубина фундамента будет в диапазоне от 1 м до 1.5 м, но не менее 900 мм.
  • Стальная балка или деревянные доски должны быть размещены над бетонным основанием, причем толщина бетонного основания должна быть не менее 150 мм.
  • Два или более стальных балки или деревянных слоев были уложены на бетонную основу, и эти слои расположены под прямым углом к ​​каждому из них.
  • Количество балок нижних слоев выше, чем верхний слой. Например, если верхний слой имеет 3 балки, то нижний слой должен иметь 5 или 6 балок в зависимости от критериев расчета нагрузки.
  • После крепления стальной колонны весь каркас следует залить бетоном.

Виды фундаментов ростверков

Фундамент ростверк по марке разделен на два.

  • Фундамент стальной ростверк
  • Фундамент деревянный ростверк

Фундамент и установка стального ростверка

Фундамент стальной ростверк состоит из двух и более слоев стальных балок.

  • Во-первых, бетонное основание должно быть выполнено на грунте толщиной не менее 150 мм.
  • Стальной каркас будет надлежащим образом размещен над бетонным основанием.
  • Верхний слой балок укладывать под прямым углом к ​​нижнему слою.
  • Балки будут разделены распорной планкой диаметром 20 мм для проникновения бетона в каждый слой.
  • Расстояние между балками не должно превышать 300 мм. Если расстояние между балками превышает 300 мм, бетон не будет действовать как монолитно.
  • Теперь необходимо правильно залить бетон внутри и вокруг стальной секции с надлежащим уплотнением.
  • Опорная плита должна быть закреплена поверх верхнего слоя с помощью цементного раствора и убедиться, что плита не колеблется.
  • Затем закрепите стальную стойку на опорной плите вместе с косынкой и затяните гайки и болты.

Наконец, бетон должен быть залит в фундаменте и вокруг него с минимальным прозрачным покрытием 15 мм, чтобы предотвратить коррозию стали под воздействием воды.

Фундамент и установка деревянного ростверка

Фундамент из деревянного ростверка подходит для легких конструкций с несущей способностью грунта не более 6 тонн / кв.м.Поверх этого фундамента будет возведена стена из кирпичной или блочной кладки.

  • Деревянные доски толщиной от 80 мм до 100 мм, используемые для изготовления фундамента.
  • Деревянные доски состоят из двух или более поперечных слоев. Между досками нет распорки, и расстояние между досками должно быть от 450 до 600 мм с каждой стороны основания.
  • В этом фундаменте минимальное количество бетона было залито внутри и вокруг фундамента.
  • Затем можно возводить кирпичную или блочную стену поверх фундамента.

Преимущества и недостатки

Преимущества Недостатки
Экономия и экономия средств Может быть под воздействием подъемной силы.
Глубокая выемка грунта не требуется для фундамента с рыхлым грунтом. Для раскопок большей площади.
Для завершения фундамента достаточно меньше рабочей силы. Выравнивание столбца может немного измениться.

Использование ростверка

Основное применение ростверкового фундамента — передача большой нагрузки на рыхлый грунт, где по каким-то причинам невозможно глубокое основание.

Надеюсь, вам понравилась статья. Счастливого обучения 🙂

Автор
Сатиш

Сатиш — инженер-строитель с более чем 9-летним опытом работы в жилищном строительстве. Он автор, редактор Civil Planets

.

Похожие сообщения

Grillage Foundation | Фундаменты колонн и стальные ростверки

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ

Фундамент с ростверком — это тип фундамента, который обычно используется в основании столба.Он содержит 1, 2 или дополнительных слоя стальных опорных балок, накладываемых на один ярус бетона, прилегающие слои расположены перпендикулярно друг другу, в то время как все слои покрыты бетоном. Это очень недорогой фундамент в таких ситуациях, как перенос тяжелых нагрузок со столбов на грунт с низкой нагрузкой или несущей способностью.

Значение, определение, использование и применение фундамента Grillage: Фундаменты Grillage содержат несколько ярусов балок, обычно расположенных перпендикулярно друг другу и используемых для распределения тяжелых точечных нагрузок от здания или надстройки до допустимой несущей способности или давления грунта.

Балка ростверка может быть изготовлена ​​из любого материала; наиболее распространенными являются сталь, закаленный (сборный) бетон или древесина. Однако в некоторых постоянных случаях, когда преобладают странные условия, например, большое количество износостойкой древесины или вероятное повторное использование существующих секций желоба из катаной стали, ростверк может оказаться как полезным, так и продуктивным. В постоянных обстоятельствах постоянство или долговечность оказывается важным аспектом дизайна, а сохранение и / или выбор подходящих материалов является основным компонентом дизайна.

Конструкция основания ростверка: Наброски или конструкция ростверка выполняется путем вычисления моментов и нагрузок, используемых от конструкции или надстройки, и определения необходимой площади основания с использованием соответствующей допустимой несущей способности грунта или давления для рассматриваемой ситуации.

В этом регионе можно определить количество и величину или размер каждого яруса ростверка. Затем ярусы проецируются или проектируются так, чтобы выступать от края яруса, что определяет размеры балки, необходимые для противодействия реализованным изгибающим моментам и поперечным силам.

В случае, если ростверк покрыт бетоном, а серия и техника строительства и загрузки соответствуют требованиям проекта, можно использовать комбинированное действие бетона и балки.

Категории фундаментов для ростверков: Обычно существует 2 категории фундаментов для ростверков в зависимости от типа используемого материала;

  • Фундамент стальной ростверк
  • Фундамент деревянный ростверк

Как правило, из этих двух категорий выбор делается в зависимости от доступности материала, и разница в общих расходах является определяющей.

Для получения дополнительной информации перейдите по следующей ссылке iamcivilengineer.com

Проектирование фундамента ростверка | Фундамент стальной ростверк

Конструкция фундамента с ростверком

в основном подходит для тяжелых структурных нагрузок от колонн, опор или балок, которые необходимы для передачи несущей способности почвы относительно низкой.

Фундамент ростверк позволяет легко распределить нагрузку на обширном участке грунта.Этот фундамент помогает противостоять глубоким земляным работам, поскольку необходимая площадь основания рассчитана на нагрузку трансмиссии. Глубина фундамента ограничена от 1 м до 1,5 м.

Фундамент ростверка состоит из двух или более ярусов балок, расположенных под определенным углом для распределения нагрузки на обширной площади.

Обычно этот тип фундамента применяется к опорам и стойкам колонн тяжелых конструкций. Ростверк выполнен из стали I I секции (R.S.J) размещается в одинарном или двойном большом.

Второй, больший — количество R.S.J.S, и они расположены отдельно в зависимости от нагрузки на конструкцию и несущей способности почвы.

Улучшение грунта с включением нагрузки или повышением рабочего напряжения
Когда груз доставляется на землю, он сжимается. Диапазон и необходимое время могут варьироваться в зависимости от размещения частиц грунта, степени насыщения, а также плавного осушения почвы.Если нагрузка доставляется для рыхлых и особенно ненасыщенных заливок, это может вызвать быстрое оседание.

Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивается и утрамбовывается. Поверх утрамбованной поверхности укладывается цементно-бетонный слой. Его следует как следует уплотнить, чтобы он стал водостойким. R.S.J.S содержат необходимые размеры, которые размещаются на постоянных зазорах. Для имплантации нижних фланцев R.S.J.S в бетон заливается густым цементным раствором. Трубы и болты используются для коллективного крепления R.S.J.S. Болты вставлены в перемычку R.S.J.S.

Г. Части труб располагаются между R.S.J.S, и через все отверстия и трубы пропускается длинный болт. Это объединит R.S.J.S вместе и создаст прочную массу.

Типы фундаментов ростверков

  1. Фундамент стального ростверка
    Фундамент стального ростверка разработан с использованием стальных балок и структурно называется катаными стальными балками (RSJ), которые устанавливаются в два или более ярусов.
  2. Деревянный ростверк
    Деревянный ростверк применяется для деревянных колонн или кирпичных стен с большой нагрузкой.
    Преимущества фундаментов для ростверков.

Фундамент из стального ростверка удобнее для подрядчиков, чем деревянный ростверк.

Скорость установки — Подрядчики могут значительно сэкономить время с помощью ростверкового фундамента.

Пригодность — Фундаменты ростверков в основном используются вместо заливного бетона, и благодаря плавному процессу установки экономится много времени.

Снижение затрат — Подрядчик может получить скидку в стоимости, так как существует наименьшая вероятность дезорганизации транспортной инфраструктуры.

Многоцелевой фундамент — Технология поддерживает различные приложения.

Ссылка: constructiontuts.com

.

Добавить комментарий

Ваш адрес email не будет опубликован.
