Фундамент стаканного типа

Строительство любого здания начинается с возведения фундамента. В зависимости от типа строения, его габаритов и назначения выбирают определенный вид основания, которое характеризуется своими особенностями, преимуществами и недостатками. Под железобетонные или металлические колонны возводится фундамент стаканного типа, который является разновидностью столбчатых оснований, но отличается особой прочностью и устойчивостью.

• Описание фундамента и его преимущества
• Технология возведения фундамента стаканного типа
• Этап 1. Подготовка участка и выполнение земляных работ
• Этап 2. Создание уплотняющей подсыпки
• Этап 3. Разметка осей
• Этап 4. Установка блоков
• Монолитное основание стаканного типа
• Защита фундамента стаканного типа от воздействия влаги

Описание фундамента и его преимущества

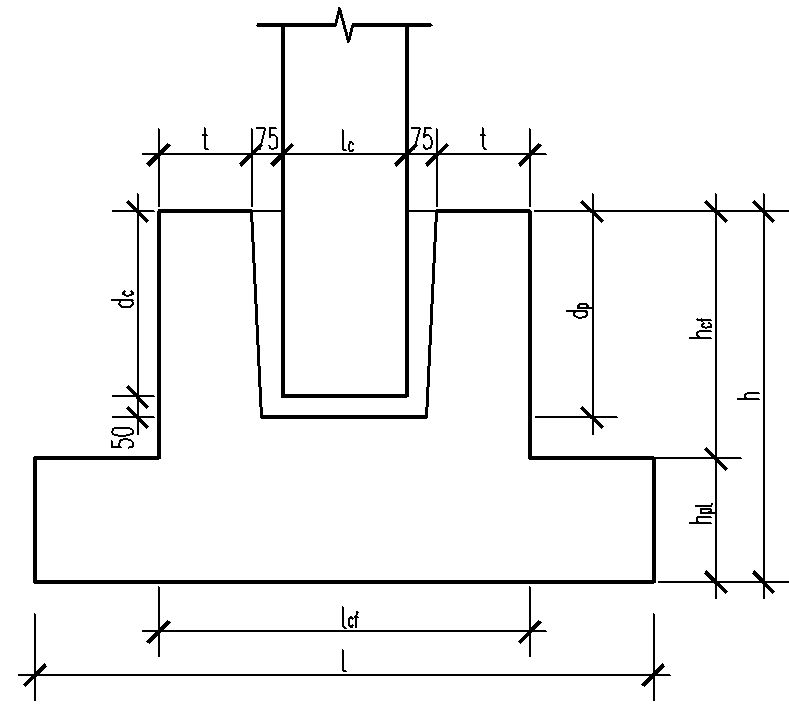

Высокая несущая способность фундамента стаканного типа объясняется особенностью его конструкции. Чаще всего такое основание состоит из следующих элементов:

• Монолитная плита, установленная на тщательно утрамбованной песчаной подушке.
• Подколенник в виде стакана.
• Колонна, которая является опорным элементом строения.
• Бетонный столб, который предназначен для удержания опорных балок возводимой конструкции.

Соединение всех перечисленных элементов дает в результате конструкцию стаканного фундамента.

Стаканное основание имеет большое количество преимуществ, из которых внимание привлекает следующее:

• Минимальные нагрузки готового основания на почву даже при использовании тяжелого армированного бетона. Это объясняется точечным расположением конструкции на грунте.
• Быстрое возведение. В основе стаканного фундамента лежат готовые железобетонные элементы, поэтому при использовании тяжелой строительной техники монтажные работы проводятся в короткий срок.
• Долгий срок эксплуатации. Производители элементов для фундамента стаканного типа гарантируют безупречную эксплуатацию на протяжении века. Однако это возможно лишь при соблюдении технологии строительства.
• Низкая степень поглощения влаги. Небольшая площадь соприкосновения с грунтом благодаря расположению конструкции на монолитной плите не позволяет почвенной влаге оказывать негативное воздействие на основание.
• Грамотное и равномерное распределение нагрузок делает стаканное основание достаточно прочным и надежным.
• Стаканный фундамент под колонны вполне можно назвать мобильным, так как с помощью крана блоки легко перемещаются в другое место.

к оглавлению ↑

Технология возведения фундамента стаканного типа

Стаканные фундаменты возводятся в строгом соответствии с действующими стандартами. Процесс осуществляется при наличии тяжелой строительной техники и под руководством опытных мастеров. В целом технология возведения состоит из нескольких этапов.

Этап 1. Подготовка участка и выполнение земляных работ

Место, отведенное под строительство, необходимо тщательно очистить. При этом удаляется не только строительный мусор, но и верхний растительный слой почвы.

Подготавливаем участок

Кроме того, необходимо подготовить котлован для блоков. Он может быть выполнен отдельно для каждой опоры или в виде сплошной траншеи, проходящей по периметру будущего строения. В некоторых случаях блоки устанавливают на дне большого котлована, разработка которого ведется с использованием экскаватора.

После выемки грунта дно котлована зачищают, выравнивают и тщательно утрамбовывают.

к оглавлению ↑

Этап 2. Создание уплотняющей подсыпки

Уплотнение под стаканным фундаментом необходимо в том случае, если строительство ведется на слабых грунтах, которые имеют свойство усадки под действием веса здания и фундамента. Для обустройства уплотняющей подсыпки используют песок и щебень мелкой фракции.

Размер уплотняющей подсыпки должен превышать размер опорной плиты примерно на 0,3 метра. Пренебрежение этим правилом может стать причиной перекоса железобетонной конструкции.

Уплотнение грунта

Высота уплотнения зависит от массы стаканного блока, при этом толщина слоя песка и щебня должна быть одинаковой. Первым слоем укладывают щебень, его равномерно распределяют по дну котлована, разравнивают и утрамбовывают. Для этого можно воспользоваться ручной трамбовкой или специальным оборудованием стрелового крана. Далее засыпаю песок, увлажняют его водой из шланга и также хорошо уплотняют, используя аналогичное оборудование.

к оглавлению ↑

Этап 3. Разметка осей

На дне подготовленного котлована выполняется разметка мест расположения блоков стаканного фундамента. Для этого на обносочных досках закрепляют оси разбивки. На пересечении осей устанавливают отвес, который определяет центральную точку расположения опорной монолитной плиты.

Далее делают шаблон блока стаканного фундамента и переносят его контуры на землю. При этом делают соответствующие отметки колышками и шнуром или нитью.

Размечаем оси фундамента

Отметив место расположения блока на дне котлована, дополнительно проверяют горизонтальность уплотнительной подсыпки. При необходимости ее выравнивают до идеального уровня.

к оглавлению ↑

Этап 4. Установка блоков

Для более быстрого монтажа на блоках фундамента стаканного типа имеются монтажные петли. Их состояние обязательно следует проверить перед началом монтажных работ. Если при транспортировке петли деформировались, то следует выправить их с помощью молотка.

За монтажные петли цепляют крюки тросов стрелового крана, причем выполнять зацепку можно двумя или четырьмя крюками в соответствии с размерами монолитного блока. Каждый зацеп следует проверить на прочность. С помощью крана блок немного поднимают над землей и удаляют налипшую землю. После этого кран переносит блок на нужное место.

Перед окончательной установкой следует вручную откорректировать положение блока, при необходимости развернуть его и сместить в нужном направлении. После этого блок может быть установлен на свое место.

Аналогичным образом выполняется установка других элементов фундамента стаканного типа.

На завершающем этапе выполняется обратная засыпка грунта, которым заполняют пространство вокруг блоков. Засыпанный грунт необходимо тщательно утрамбовать. Излишки грунта равномерно распределяют по участку или вывозят в специально отведенные места.

Для усиления конструкции стаканного типа выполняют армирование стаканов, колонн и плит. При этом прутья арматуры связывают между собой с помощью сварки. Арматура закладывается в каждый элемент фундамента стаканного типа на одном из этапов производства.

к оглавлению ↑

Монолитное основание стаканного типа

Кроме сборной конструкции для возведения промышленных объектов используют монолитный стаканный фундамент. Особенностью такого основания является высокая мощность и способность выдерживать повышенные нагрузки. Размер ступеней монолитного основания определяется габаритами будущего строения. Монолитные стаканные фундаменты под колонны предназначены для равномерного распределения высоких нагрузок.

к оглавлению ↑

Защита фундамента стаканного типа от воздействия влаги

Даже незначительная площадь соприкосновения стаканного основания с грунтом может стать причиной разрушения бетонного блока под воздействием влаги. Поэтому внешний контур монолитной плиты необходимо защитить с помощью гидроизоляционных материалов. Для этого выполняют следующие действия:

Защита фундамента от влаги

1. Поверхность плиты очищают и выравнивают жидким бетонным раствором.
2. Затем наносят слой битумной мастики и оставляют до полного высыхания.
3. На мастику укладывают слой рубероида и промазывают стыки полотен мастикой или жидкой смолой.
4. При близком расположении грунтовых вод гидроизоляцию укладывают в несколько слоев.

Прочность и надежность фундамента стаканного типа во многом зависит от соблюдения технологии установки блоков. При выполнении монтажа необходимо учитывать все правила и рекомендации.

Фундамент стаканного типа под колонны (ГОСТ, план, технология, расчет, монтаж, армирование)

Дома с большой многоэтажностью каркасно-панельного типа чаще всего устанавливают на фундамент стаканного типа под колонны.

Другими словами на специальное столбчатое основание.

И у них имеются огромные отличие от монолитных фундаментов, которые используются для малоэтажных строений.

Неудивительно, что такое основание используют только при промышленном строительстве, ведь такая соборная конструкция будет практически невыполнима в бытовых условиях без специальных агрегатов.

Ведь по факту это заводская стаканная конструкция, которая ставится в котлован и уже в нее монтируются армированные колонны. А их также производят в заводских условиях.

Содержание

1. Что такое стакан
2. Как они устроены
3. Отличительные характеристики
4. Что об этом говорит ГОСТ
5. Такие фундаменты заграницей
6. Этапы строительства

Что такое стакан

В быту этот элемент строители именуют «башмаком», ведь и форма его непростая. По факту это несколько квадратных монолитов, которые по мере приближения к поверхности утончаются.

Размеры фундаментов для всех объектов идут сугубо индивидуальные и их расчет ведет специальное строительное бюро.

Но все они должны быть ориентированы на ГОСТ 24476-80. в нем прописано, что башмак может иметь минимальное значение нижнего квадрата в 120 см, а максимальное — 210 см.

В них устанавливают специальные колоны из железобетона, у которых сечение от 30 до 40 см.

Посмотрите видео:

Фундамент стаканного типа под колоны имеет свои преимущества:

• Феноменальная грузоподъемность;
• Практически полная инертность к влаге;
• Монтаж выполняется в самые короткие сроки при условии использования специальной техники.

Как они устроены

Чаще всего такие фундаменты можно встретить при строительстве цехов для производства, больших хозяйственных построек, паркингов подземного типа.

Но чаще всего при возведении многоэтажных домов каркасного плана. Его формируют из двух основных элементов: плиты, которая является непосредственным фундаментом, и подколонников, так называемых, стаканов.

Такой фундамент может быть использован только в том случае, когда грунт относится к устойчивому типу, не имеет склонности к просадке и пучению.

Отличительные характеристики

Расчет по основанию ведется от того какая будет будущая нагрузка на фундамент и типа грунта, на котором возводится строение. Главное отличие этого фундамента от других, наличие в нем присущих только ему элементов.

А они разнятся по высоте подколонника, количеству плит и способу состыковки башмака и колоны. Именно последний момент подвязан под материал, из которого произведена колонна.

Так, также металлические колоны имеют отличное от железобетонных колон крепление. Чаще всего железобетонные колоны садят на башмак с помощью раствора бетона с маркировкой 200 и 300.

Что об этом говорит ГОСТ

Основные требования, которые озвучены в этом документе относительно фундамента стаканного типа под колонны, следующие:

• Бетонная смесь должна быть маркировкой не менее 200 и соответствовать ее характеристикам;
• Водонепроницаемость бетона должна маркироваться как В2;
• Порог водонепроницаемости всей конструкции не должен превышать пяти процентов;
• Готовые изделия можно поставлять на место строительства только после того как они наберут положенную им прочность;
• Создание армирующего пояса является обязательной процедурой, пруты должны быть покрыты бетоном толщиной в 30 мм;
• Если в конструкции после заливки торчит арматура, то это брак, который использовать запрещено;
• Трещины в конструкции превышающие показатель в 0,1 миллиметра требуют замены бракованной конструкции на новую;
• Если на изделиях имеются петли для монтажа их нужно срезать, но ни в коем случае не вбивать в конструкцию.

Такие фундаменты заграницей

Описанный выше способ крепления башмака и колонны применяется в основном на постсоветском пространстве. Заграницей технология немного разниться.

Так, венгры предпочитают делать такое соединение с помощью прутьев арматуры, впущенных в бетон.

Американцы используют сварку, чтобы соединить выпуски металлического стержня или крепят все на анкерные болты.

Между болтами и фундаментом закладывают плиту из стали, которая берет на себя функцию прокладки. А вот японцы за основу для колонны берут песчаную подушку, которая закреплена в железобетонной обойме, нужного размера.

Этапы строительства

Если речь идет о соборной конструкции для металлических колонн, то крепеж осуществляется только с помощью анкерных болтов. Болты сюда идут специальные, которые произвели на основе ГОСТа 24379.1-80.

Они должны полностью соответствовать расчетным параметрам. Допускаемое отклонение -/+ 0,02 см.

При монтаже на особом контроле находятся показатели совмещения осей стакана и разбивочной оси, отсутствия отклонения в песке для выравнивания и опорах.

Фундамент должен полностью лежать на основании подошвы всей площадью.

Технология монтажа имеет следующие этапы:

• Подготовка скважины;
• Формирование подушки из песка и гравия, ее трамбовка;
• Установка стакана с помощью подъемного крана;
• Аналогичный предыдущему процессу, но уже по колонне. Ее крепление на башмаке.

Монтируют ориентируясь только на оси, которые очерчены полосами на краях стакана. Их ставят сами строители перед началом работ любым красящим средством несмываемого типа.

Разбивочная ось должна обознаться с использованием струны, отвеса или проволоки и гвоздей. И именно совпадение оси на башмаке и разбивочной на колоне, свидетельствует о правильной установке.

Как видим конструкция более, чем монументальная. Это и неудивительно, ведь на ней будет к примеру стоять многоквартирный дом, в котором будут проживать сотни семей и их жизни зависят от того, насколько правильно был возведен фундамент.

Нередко бывает, что фундамент возвели сугубо по проекту, а вот уже в нем была ошибка. Итог в обоих случаях печальный.

Поэтому те, кто занимается такими серьезными и ответственными мероприятиями должны относится к своей работе с максимальной ответственностью.
