Одноконтурные и двухконтурные котлы отопления. Что выбрать?

У владельцев частных домов существует извечная дилемма — что лучше: котел одноконтурный или двухконтурный? Чтобы это понять, необходимо вспомнить, что такое контур. В мире газовых котлов существует всего 2 контура. Все, что передает тепло от котла в дом является контуром отопления. Это могут быть радиаторы, системы «теплый пол» или «теплый плинтус». Независимо от того, сколько контуров в вашем «теплом поле», все равно это будет лишь один отопительный контур. В свою очередь, все, что приносит в дом горячую воду либо холодную, считается контуром горячего водоснабжения.

Итак, мы определились, что контуров может быть только два. Если котел внутри себя может нагреть, как отопительную жидкость, так и горячую воду, то котел называется двухконтурный, то есть внутри котла расположены два контура. На первый взгляд может показаться, что такой котел — идеальное решение для нашего дома. Ведь внутри одного агрегата мы получаем и отопление, и приготовление горячей воды. К тому же, как правило, двухконтурные газовые котлы дешевле, но не будем спешить с выводами. Сначала требуется разобраться во внутреннем устройстве двухконтурного котла.

Содержание

• 1 Сравнение одноконтурных и двухконтурных котлов
• 2 Недостатки двухконтурных котлов
• 3 Про габариты
• 4 Про срок службы
• 5 Про экономию
• 6 Про удобство использования
• 7 Итог
• 8 Видео по выбору газового котла

Сравнение одноконтурных и двухконтурных котлов

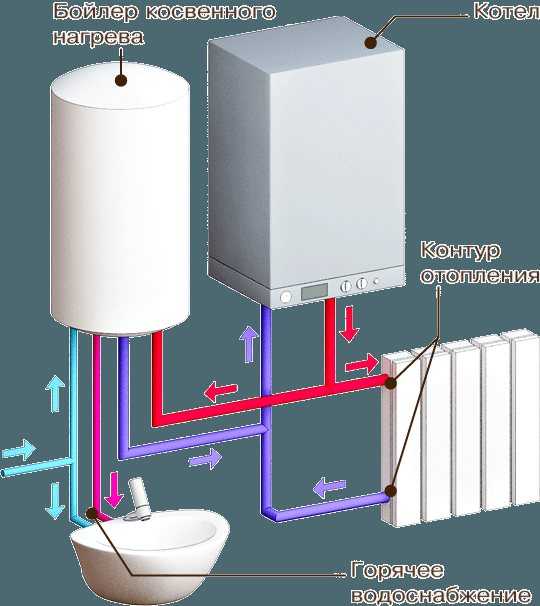

Одноконтурный котел устроен так, что рассчитан на нагрев воды для отопления. Но при этом данный вид котла может нагревать и горячую воду. Правда для этого Вам понадобится бойлер косвенного нагрева.

Бойлер косвенного нагрева — это большой термос, который не отдает тепло наружу. Внутри него установлен радиатор в виде змеевика, в полость которого подается отопительная жидкость, и таким образом нагревается вода. По сути, одноконтурный котел готовит горячую воду в выносном бойлере точно также, как это делает двухконтурный котел в пластинчатом теплообменнике. Также, как и агрегат с 2-мя контурами, одноконтурный позволяет выбирать температуру ГВС и поддерживать ее на необходимом уровне. Подсоединение воды к бойлеру косвенного нагрева осуществляется достаточно большой трубой диаметром, как минимум 3/4 дюйма. Значит, при одинаковом давлении через него может пройти воды в 3 раза больше, чем через двухконтурный котел. Соответственно, владелец получает возможность пользоваться одновременно тремя точками водопотребления. При этом, ни один потребитель не почувствует неудобство.

Сегодня все современные котлы оборудованы устройствами для подключения бойлера косвенного нагрева.

Двухконтурный котел рассчитан как на нагрев воды для отопления, так и для обеспечения горячего водоснабжения. Хорошие производители устанавливают два теплообменника. Первичный работает, нагревая систему отопления. Вторичный (он же — пластинчатый) нагревает горячую воду. Если в данный момент человек не использует ГВС, то отопительная жидкость, нагреваясь вверху в первичном теплообменнике, поступает в систему отопления и нагревает радиаторы либо теплый пол. Но как только открывается кран горячей воды на кухне или в ванной комнате, отопительная жидкость начинает двигаться по малому кругу внутри прибора, то есть после первичного теплообменника поступает в пластинчатый теплообменник.

Пластинчатый теплообменник, по конструкции напоминает «слоеный пирог», по одному слою которого движется холодная вода поступающая извне, навстречу ей движется нагретая жидкость из системы отопления. Эти слои разделены тонкими пластинами из нержавеющей стали. Отопительная жидкость передает тепловую энергию входящей холодной воде, следовательно, она остывает, и поднимается вверх для следующего нагрева. Входящая холодная вода, в свою очередь, забирая тепло, выходит из вторичного теплообменника уже нагретой. Вот так происходит нагрев воды в газовом котле с двумя контурами.

Недостатки двухконтурных котлов

Возникает резонный вопрос: если мы в одном котле получили и отопление, и ГВС, что же в нем не так? Есть несколько интересных нюансов.

Дело в том, что в таком агрегате подключение холодной воды, как и выход горячей, производится с помощью трубы, диаметром 1/2 дюйма, а она достаточно тонкая. Несмотря на то, что резьба на входе в котел может быть 3/4, внутри котла труба остается все, то есть 1/2 дюйма. Значит, через такую трубу может пройти незначительное количество, как холодной, так и горячей воды. Если даже увеличить мощность котла, это не приведет к другому результату — все равно входной диаметр внутри остается неизменным.

Как правило, к смесителю на кухне или в ванной комнате подходит точно такая же труба. По законам физики — вода течет туда, куда ей легче. И это значит, что если кто-то принимает в ванне душ, а в это время открывается на кухне кран для того, чтобы помыть посуду, на человека, стоящего под душем, пойдет холодная вода. Дело здесь не в недостаточной мощности котла, а в его устройстве. Ввиду того, что труба в котле узкая, пройти большой объем воды по ней, к сожалению, не сможет. Владельцам частных домов не стоит слушать рассказы консультантов о том, что подобный прибор рассчитан на 2-3 или даже 4 точки ГВС. Помните, в реальности, двухконтурный газовый котел предназначен только для одной точки горячего водопотребления.

Кроме ограничений по объему ГВС, у 2-хконтурного котла есть еще серьезный минус — это необходимость ожидания, пока горячая вода дойдет от котла до крана. Как было сказано ранее, изначально котел работает на систему отопления, а в летний период времени он и вовсе простаивает. При открытии крана горячей воды, котел «видит», что вода начала двигаться и только в этот момент, он «понимает», что воду необходимо начать нагревать. Кроме того, делает некоторую паузу, подразумевая, что если потребитель случайно открыл кран, то его сейчас же закроют. Если на протяжении 2-3 секунд закрытия не произошло, тогда котел включается на подачу ГВС.

После включения, прибору необходимо около 3-4 секунд, чтобы разогреть вторичный теплообменник. Таким образом, теряется несколько секунд на ожидание и некоторое время на разогрев теплообменника.

После этого горячая вода начинает поступать в трубу, но ей необходимо время, чтобы проделать путь от котла до крана. Соответственно, чем больше расстояние от ванной комнаты либо душевой до котельной, тем дольше приходится ожидать поступления горячей воды. Значит, в реальных условиях при наличии двухконтурного газового котла, после открытия крана ГВС — горячую воду вы получите примерно через 15-20 секунд.

Подводя итог: в данном случае, потребитель вынужден ожидать поступления горячей воды, при этом, возможно в полной мере использовать только одну точку водопотребления. Причем мириться с этим придется не один день, а весь срок эксплуатации агрегата (в среднем 10-15 лет). Стоит задуматься, будет ли это комфортно?

Про габариты

С учетом того, что для двухконтурного котла не требуется бойлер косвенного нагрева и другое оборудование, то и занимает места он значительно меньше.

Внешне же, что двухконтурный, что и одноконтурный котлы сопоставимы по размерам.

Двухконтурный котел Вы сможете смело установить на кухне. Одноконтурный же для нагрева воды и обеспечения отопления Вы поставить уже вряд ли сможете.

Так что сравнивая одноконтурный или двухконтурный котел в плане габаритов, то тут паритет.

Про срок службы

Вероятность того, что двухконтурный котел выйдет из строя выше, чем у одноконтурного в виду более частого использования.

Про экономию

Двухконтурный котел дешевле в приобретении, в виду отсутствия нужды в приобретении дополнительного оборудования для нагрева воды.

Что касается затрат энергоресурсов, то тут все не так однозначно. По идее двухконтурные котлы экономичнее, ведь они включаются только тогда, когда Вы включаете горячую воду.

Одноконтурному же котлу требуется постоянно подогревать бойлер косвенного нагрева. Но при этом современные бойлеры остывают очень медленно. Но потребляемую воду в бойлере необходимо вновь подогревать.

Сравнивая одноконтурный и двухконтурный котел в плане экономичности с учетом нагрева горячей воды, мы склоняемся к тому, что в доме экономичнее будет одноконтурный.

Про удобство использования

Что выбрать тем, кто не привык мириться с дискомфортом, и хочет все-таки с удобством использовать блага цивилизации? Для этих целей и создаются одноконтурные котлы в противовес двухконтурным. Такой прибор предназначен для нагрева отопительной жидкости, но если присоединить к нему бойлер косвенного нагрева, то можно получить современную эффективную систему ГВС.

Далее, с использованием бойлера можно отметить следующее: котел начинает нагревать воду только с момента, когда она начала остывать по каким-либо причинам. Это значит, что возможно создать специальную систему рециркуляции, т.е. движение горячей воды по кругу. Вода будет обходить каждый кран, и возвращаться в бойлер для дальнейшего нагрева. В таком случае, мы получаем горячую воду сразу же после открытия крана — ведь вода уже будет находиться там. Это очень важно, если планируется построить большой дом, в котором будет несколько ванных комнат, и они достаточно удалены от котельной

Итог

На каком же котле остановить свой выбор? Покупать недорогой двухконтурный котел или вложить деньги в серьезную систему, в комфорт и купить одноконтурный котел с бойлером? Решение здесь конечно останется за потребителем, но нелишне будет учесть следующие рекомендации:

• если ваш дом менее 150 кв м и в нем только одна ванная комната, то можно смело покупать 2-хконтурный газовый котел. Во-первых, это сэкономит много полезного пространства при монтаже. Во-вторых, в небольшом доме, как правило, расстояние от котельной до ванной комнаты небольшое. Соответственно, получить горячую воду в кране можно довольно быстро. Опять же, когда система уже собрана и рассчитана под двухконтурный котел, то при установке одноконтурного с бойлером не будет никаких преимуществ.
• если же вы хотите заблаговременно позаботиться о комфорте проживания на ближайшие десятилетия, то однозначный выбор —  система «одноконтурный котел плюс бойлер косвенного нагрева». Пусть это стоит немного дороже, но комфорт ГВС в этом случае обеспечен. Это как раз тот случай, когда не стоит экономить на себе и своих близких.

Видео по выбору газового котла

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Плюсы и минусы одноконтурного и двухконтурного газового котла

При выборе прибора для отопления частного дома или коттеджа важно понимать, что одноконтурный и двухконтурный котлы – это все же разные приспособления. Какой из них подходит конкретно в вашем случае, нужно решать, исходя из характеристики и преимуществ каждого котла.

Кому-то необходим прибор строго для отопления, а в некоторых домах еще и воду нагревать чем-то нужно. Поэтому и встает вопрос о типе газового котла. Что лучше: одноконтурный или двухконтурный газовый котел, каждый пользователь выбирает для себя сам. Но консультация специалиста лишней не будет.

Основные отличия

Основное отличие двухконтурного и одноконтурного газового котла друг от друга в том, что один предназначен строго для отопления, а второй имеет в своей структуре проточную систему водонагревания и, помимо отопления, еще и обеспечивает дом горячей водой.

По своему строению двухконтурный котел является двойным прибором. Он, при помощи нагрева воды, осуществляет горячее водоснабжение, в то время, как одноконтурный котел может нагреть воду только при дополнительном подключении бойлера.

Название этих приборов указывает на их основное отличие. В одноконтурном — один контур теплоносителя, а в двухконтурном — дополнительный источник нагрева воды. При этом двухконтурные котлы могут иметь один или два теплообменника. В первом варианте имеется переключатель, который отключает подачу газа на отопление и подает его на нагрев. Во втором случае есть отдельные теплообменники, которые нагревают воду на отопление и на водоснабжение.

После покупки дома, прежде чем покупать котёл, нужно составить газовый проект, который позволит размещение такого оборудования в доме. Затем обязательно изучить, что такое одноконтурный и двухконтурный газовый котел, проконсультироваться со специалистом, а также взвесить необходимость определенного варианта отопления.

Двухконтурный вариант также разделяется на несколько видов. Он может иметь теплообменник, который представляет собой несколько согнутых трубок с пластинчатыми элементами. Также есть битермический теплообменник, который выглядит, как ячеистое устройство. Последнюю модель лучше использовать там, где нет высокой жесткости воды.

Преимущества обоих видов

Каждый вариант котлов имеет ряд особенностей, как положительных, так и отрицательных. Их необходимо рассмотреть, чтобы можно было принять адекватное решение по установке определенной модели котла. Преимущества одноконтурных моделей:

1. Имеют автоматическую систему безопасности. Есть возможность настроить наиболее приемлемый режим расхода газа и работы котла.
2. На базе таких котлов можно создавать различные системы отопления с разводкой по всем помещениям.
3. Наличие специальных датчиков климатического регулирования. Они помогают увеличивать или уменьшать подачу газа и нагрев, в зависимости от температуры окружающей среды.
4. Надежность и легкость в эксплуатации.
5. Долгий срок службы.

Все эти достоинства позволяют многим сделать выбор именно в пользу одноконтурного варианта. К тому же он дешевле, чем большинство двухконтурных моделей.

Но не стоит забывать и о преимуществах двухконтурного котла:

• Он обойдется дешевле, чем одноконтурный котел и бойлер одновременно. Если вы хотите обеспечить свое жилье горячей водой, то по стоимости данный вариант выгоднее.
• Вода нагревается постоянно и не накапливается в бачке, как например, в бойлере. Нагревается именно то количество, которое вам необходимо, и нет потерь по теплу за счет остывания.
• Модель имеет небольшие размеры и удобно размещается в скромном помещении. При некоторых условиях можно установить прибор даже на нежилой территории.

Конечно, каждый выберет себе котел в зависимости от личных предпочтений, но лучше заранее рассчитать необходимую мощность, чтобы не переплачивать за слишком мощные варианты.

Этот показатель зависит от площади отапливаемых помещений, а также от необходимой постоянной температуры и количества человек, которые проживают в данном доме. Многие специалисты рекомендуют, при необходимости горячего водоснабжения, купить одноконтурный котел и накопительный бак для нагрева воды литров на 200. Кто-то советует совмещать одноконтурный котел с газовой колонкой для нагрева воды.

Недостатки котлов обоих видов

Тот вариант, что подойдёт одному покупателю, совсем неприемлем для другого. Поэтому прежде, чем подобрать себе лучший вариант отопления, нужно оценить не только плюсы, но и минусы всех котлов.

Минусы использования одноконтурного котла:

1. Для нагрева воды необходимо дополнительное устройство, которое может дорого стоить и занимать много пространства. Очень неудобно в маленьких домиках.
2. При использовании дополнительного прибора для нагрева одноконтурный котёл будет постоянно потреблять газ, чтобы поддерживать температуру воды в норме. В итоге будет сильнее тратиться газ, что ударит по кошельку потребителя.

Недостатки двухконтурного прибора:

• Необходимо соблюдать баланс между расходом воды и отоплением, иначе возникает нестабильная температура. Если несколько кранов сразу включены, то струя горячей воды может быть не удовлетворительной.
• При использовании воды с высокой степенью жесткости могут накопиться солевые отложения, что приведет к порче прибора.
• Неэкономный расход воды, поскольку после включения потребуется несколько минут на ее нагрев.

В итоге, при сравнении двух приборов, рекомендуется ориентироваться на площадь помещения. Например, для небольшого дачного домика лучше купить двухконтурную компактную модель, которая займет мало места и сможет обеспечить такую площадь и отоплением, и подогревом воды.

Важно: но если у вас большой коттедж в несколько этажей, то лучше иметь одноконтурный котел, а к нему – большой накопительный бойлер. Это гарантирует стабильную температуру воды и ее достаточное количество. По ссылке вы можете прочитать, какой котел лучше выбрать для отопления в частном доме.

Отзывы

При четком понимании, чем отличается одноконтурный газовый котел от двухконтурного, покупатели выбирают себе удобную модель и делятся отзывами в интернете. Голоса разделяются.

Некоторые строго за одноконтурный котел и наличие дополнительного бойлера, а кто-то отстаивает положительные качества двухконтурной модели. Все отзывы сводятся к тому, что для небольшого помещения с одним санузлом и кухней достаточно купить качественный котел с двумя контурами, который сможет работать и на нагрев воды, и на обогрев дома.

Отзывы тех, у кого такие модели стоят в огромных домах, не такие восторженные, поскольку горячая вода не может подаваться сразу на большое количество кранов.

Если стоит котел с двумя контурами, а одновременно работают больше двух точек воды и отапливается значительная площадь, качество работы сильно падает. Пользователи советуют в таких случаях все же использовать один контур с большим бойлером. С точки зрения экономии прибор о двух контурах считается более выгодным вариантом, поскольку он нагревает воду тогда, когда она нужна. Многие для двухконтурного котла советуют поставить стабилизаторы, чтобы у прибора не сгорела плата, и он как можно дольше выполнял свои функции.

В любом случае важно понимать, что при наличии одноконтурного котла бойлер лучше устанавливать не электрический, а косвенного нагрева. Это такой прибор, который использует основной теплоноситель для нагрева воды. Это выйдет экономичнее, чем дополнительно платить за электричество. Одноконтурные и двухконтурные газовые котлы отличия имеют по многим показателям. Поэтому лучше ориентироваться на общий комплекс показателей.

Также многие советуют выбирать настенный котел, поскольку он более удобен и компактен. Но здесь уже все зависит от личных предпочтений. Есть любители больших мощных моделей, которые устанавливаются на пол.

О том, какой котел лучше выбрать — настенный или напольный, читайте в этой статье.

В заключение

Прежде всего, нужно обратить внимание на документацию, в которой будет указано, разрешено ли в вашем доме устанавливать любой газовый котел. Только потом – размышлять на тему того, какой именно котел вам нужен.

Все зависит от количества людей, которые пользуются горячей водой, от площади вашего дома, а также от возможности выделить отдельную территорию для котельной.

При выборе лучше ориентироваться на немецких производителей, качество которых доказано временем. В любом случае, лучше проконсультироваться со специалистом, который поможет выбрать надежный вариант для обогрева.

схема работы отопителя

Для автономного теплоснабжения используется двухконтурный газовый котел. Он удобен тем, что может обслуживать сразу две инженерные сети – отопление и горячее водоснабжение. При использовании такого устройства нет необходимости приобретать водонагреватель. Водонагреватель удобно использовать летом, когда не нужен обогрев помещения. Это возможно благодаря летнему режиму, при котором все тепло уходит на воду. Перед покупкой котла следует ознакомиться с его устройством, принципом действия и режимами работы.

Содержание

1. Дизайн устройства
2. Рабочий принцип
3. Операция нагрева
4. Операция по нагреванию воды
5. котел с битхермическим теплообменником
6. Выбор теплообменника
7. и Disadvantages

Device Device Device Device Device Device

3

9000 2 9000 2

9000 2

9000 2 9000 2

9000 2

9000 2

9000 2

9000 2

9000 2

9000 2

9000 2

9000 2

9000 2 9000 2

. это устройство, которое обогревает помещение и нагревает воду. Чтобы понять, как работает отопительный прибор, нужно разобраться, из чего он состоит. В конструкции котла присутствуют узлы, отвечающие за нагрев теплоносителя и переключение на контур ГВС. При условии стабильной работы всех частей будет осуществляться бесперебойная работа устройства.

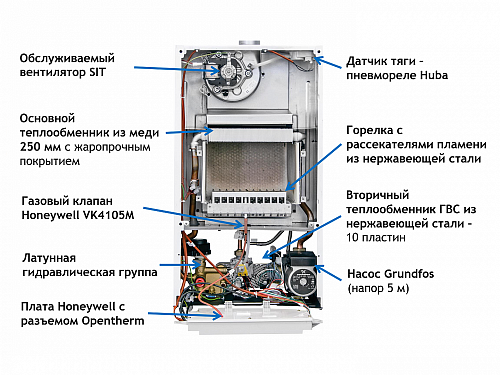

В схеме устройства, независимо от его типа, присутствуют следующие детали:

• Горелка. Он установлен в камере сгорания. Является основной рабочей частью отопительной конструкции. Основная задача – подогрев теплоносителя и выработка тепла для работы водяного контура отопления. Для поддержания точной температуры он оснащен электронной системой модуляции пламени.
• Камера сгорания. Бывает открытым и закрытым. Это корпус горелки. В закрытой камере находится вентилятор, разгоняющий воздух и удаляющий продукты сгорания. Издает мало шума во время работы.
• Циркуляционный насос. Обеспечивает циркуляцию теплоносителя по системе отопления и контуру водонагревателя. Работает бесшумно.
• Клапан трехходовой. Отвечает за переключение контура отопления на водоснабжение и наоборот. Напрямую зависит от водопроводного крана.
• Главный теплообменник. В этой части нагревается теплоноситель. Устанавливается над горелкой в ​​кладовой.
• Вторичный теплообменник. Ответственный за приготовление горячей воды.
• Система автоматизации приборов. Датчики, установленные в обогревателе, следят за параметрами оборудования, отвечают за безопасность, активируют различные узлы, выявляют и исправляют ошибки и выполняют ряд других полезных функций.

Вода подается через специальную трубку в нижней части корпуса. Он также отводится через патрубок, который соединяется с краном. Важно отметить, что в процессе работы теплообменник не смешивается с водой.

Некоторые агрегаты оснащены двойным теплообменником. Принцип его работы остался прежним, хотя конструкция немного отличается.

Принцип работы

Каждая деталь конструкции выполняет свою функцию. Принцип работы будет рассмотрен в двух режимах – отопление и генерация горячей воды. В отдельную группу выделен летний режим, когда отопление дома не требуется.

Отопление

В этом режиме котел действует как нагреватель. Одновременная работа на обогрев помещения и воды невозможна.

В качестве отопительного прибора котел работает по тому же принципу, что и обычный проточный нагреватель. Сначала устройство включается и прогревается до заявленной температуры. При достижении предела подача газа прекращается. Если котел оборудован датчиком температуры, автоматика учтет эти показания.

На работу горелки также влияет автоматика, измеряющая температуру наружного воздуха. Датчики позволяют использовать котел только в холодную погоду. Это значительно экономит энергию.

Работающая газовая горелка вырабатывает тепло. Он нагревает теплоноситель, который затем циркулирует по системе отопления, нагревая помещение. В процессе работы образуются продукты горения, которые удаляются двумя способами – с помощью вентилятора или самостоятельно. Нагрев воды отключен. За это отвечает трехходовой клапан.

Операция нагрева воды

Водяной контур активируется, когда пользователь поворачивает водопроводный кран. При подаче воды срабатывает трехпозиционный переключатель и включается система отопления. При этом зажигается газовая горелка, после чего из крана начинает течь теплая вода. При переводе котла на горячее водоснабжение контур отопления отключается.

После закрытия крана сбрасывается трехходовой клапан и отключается вторичный теплообменник. Вся энергия направляется в систему отопления.

Обогрев помещения необходим только в холодное время года, в отличие от подогрева воды, который нужен постоянно. В этом случае котел переключается на летний режим работы. Активируется нажатием соответствующей кнопки на корпусе устройства. Трехходовой кран перекрывает магистраль отопления и теплоноситель циркулирует по замкнутому контуру внутри котла.

Котел с битермическим теплообменником

Устройства с битермическим теплообменником работают по принципу «труба в трубе». Это означает, что одна большая труба делится вдоль на несколько частей, которые ограждаются металлическими герметичными деталями. О судах не сообщается.

По наружной части трубы циркулирует теплоноситель, который поступает в систему отопления. Вода появляется внутри после открытия крана. Когда пользователь поворачивает кран в раковине, отопительный контур отключается и вся энергия расходуется на нагрев воды. Циркуляционный насос в это время не работает.

При прекращении подачи горячей воды включается насос и теплоноситель поступает в контур отопления. Для моделей битермических теплообменников требуется меньше датчиков и средств автоматизации. В результате стоимость таких изделий выше, а КПД в режиме нагрева воды выше и достигает 93,4%.

К недостаткам можно отнести опасность засорения трубы. Проявляется в случае протечки и плохой герметизации труб. В этом случае почистить теплообменник достаточно сложно; может потребоваться помощь специалиста.

Выбор теплообменника

При покупке двухконтурного газового котла важно заранее определиться, какой тип теплообменника необходим. Основные критерии, по которым можно сделать правильный выбор:

• Есть ли необходимость в быстром нагреве воды. Если да, то предпочтение следует отдавать моделям с битермическим теплообменником. Жидкость будет нагреваться непосредственно от горелки, поэтому требуется меньше газа и электричества. В этом случае температура будет поддерживаться точнее.
• Устройства с раздельными теплообменниками практически не засоряются. Неисправные трубы можно заменить. В случае поломки битермического устройства оба контура работать не будут. Промыть такой теплообменник сложнее.
• Производительность устройств с отдельным теплообменником выше, так как труба не разделена на секции. Устройство, устроенное сдвоенным образом, пропускает меньше теплоносителя.
• Необходимо учитывать климатические условия. При работе в летнем режиме выгоднее купить битермический теплообменник.
• Стоимость битермического теплообменника выше, чем отдельного.

Битермический теплообменник сложнее в эксплуатации, но имеет меньшие габариты.

Компактные модели не занимают много места

К положительным качествам двухконтурного газового котла можно отнести:

• Экономный расход топлива. Автоматика делает использование таких моделей еще более выгодным, так как отключается и снова подключается по мере необходимости. Работа летом также экономит топливо и деньги.
• Компактность. Петлевой котел можно разместить в небольшом подсобном помещении или на небольшой кухне. Напольные модели немного крупнее настенных.
• Универсальность. Нет необходимости приобретать дополнительные детали и бойлер.
• Объединение водонагревателя, отопительного прибора и циркуляционного насоса в одном корпусе.

Из минусов можно выделить невозможность одновременного нагрева воды и отопления и ограничение по мощности настенных приборов. Теплообменник также чувствителен к качеству воды. Принцип работы двухконтурного котла сложнее, чем у одноконтурного, но по стоимости купить первый выгоднее.

Есть ряд моментов, на которые необходимо обратить внимание, чтобы выбрать двухконтурный газовый котел: принцип работы, схема, мощность, тип теплообменника, производитель. Предпочтение следует отдавать моделям известных фирм.

Производством водонагревательных и отопительных приборов занимаются многие известные бренды, в том числе Bosch, Ariston, Visman, Navien. Лидирующие места в рейтингах занимают Buderus Logamax U072-24K, Lemax PRIME-V32, Navien DELUXE котель 24K. Вся продукция отличается высоким качеством сборки, хорошими эксплуатационными характеристиками и гарантией.

Объяснение системы котла (LTHW) — Инженерное мышление

Объяснение системы котла (LTHW). В этом уроке мы рассмотрим типичную современную систему отопления в коммерческом здании. Существует много вариантов того, как это можно настроить, но этот вариант довольно типичен для новых коммерческих зданий.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по системам кипячения

В этой системе у нас есть два больших котла, которые подключены параллельно. Это означает, что оба котла могут работать одновременно или по отдельности. Один из котлов может быть изолирован, отключен и открыт для обслуживания, в то время как другой котел продолжает работать и обеспечивать отопление здания. Это самый распространенный тип конфигурации современных систем отопления. В другом варианте было бы подключение последовательно, но это устаревшая схема, которая не так практична, по крайней мере, для коммерческих офисов.

Пример различных котлов

Котлы бывают разных конструкций, несколько примеров я привел выше. Это может быть пара больших котлов или несколько небольших агрегатов. Лучшие проекты будут использовать смесь размеров, чтобы эффективно удовлетворить спрос. Возможно большой на зиму и поменьше на лето.

Эти котлы являются источником тепла для системы отопления. Это тепло передается циркулирующей воде системы отопления, которая затем выталкивается наружу и вокруг здания.

В подобных системах вы встретите два термина: первичные и вторичные цепи.

В первичном контуре будет циркулировать горячая вода от котлов и вокруг нее в коллектор с малыми потерями. Коллектор с низкими потерями будет подавать горячую воду во вторичные контуры, а затем возвращать использованную более холодную горячую воду обратно в другой конец коллектора с низкими потерями.

Вода первого контура может течь прямо через коллектор с малыми потерями и обратно в котел для получения большего количества тепла, или она может подниматься вверх по вторичным контурам. Путь воды будет зависеть от потребности в горячей воде во вторичных контурах. Вода может течь прямо, потому что для работы котлов требуется минимальный расход, иначе они могут повредить или разрушить свои внутренние части.

Первичный и вторичный контуры будут иметь свои собственные насосные агрегаты.

Первичные насосы, как правило, представляют собой более крупные насосы, как правило, центробежного типа с приводом от асинхронного двигателя. Однако это зависит от размера системы, они также могут быть встроенными, особенно в небольших офисных зданиях.

Подробное описание первичной и вторичной сторон описано здесь

Первичные насосы будут прокачивать воду только по первичному контуру. Эта горячая вода выходит из котла, поступает в этот трубопровод, всасывается первичным насосом и затем выталкивается в коллектор с низкими потерями.

Затем эта вода может либо выйти через вторичные насосы, выходящие из коллектора с малыми потерями, и течь в стояки, либо часть ее будет продолжать проходить по другую сторону коллектора. В любом случае вода достигнет дальнего конца коллектора и продолжит течь обратно к котлу, но при более низкой температуре, чтобы набрать больше тепла и повторить этот цикл.

От коллектора с горячей стороны отходят насосы меньшего размера, которые подключены к трубам, известным как стояки. Стояки поднимаются вверх по зданию, чтобы подавать нагретую воду в разные контуры. Например, кондиционеры восточного или западного крыла.

В этом примере у нас есть четыре вторичных цепи. Вторичные контуры 1-3 имеют двойной насос, а 4-й имеет только один насос, так как тепловая нагрузка у него небольшая и находится поблизости, возможно, в зоне ресепшн.

Вспомогательные насосы

Выше вы можете увидеть пример нескольких небольших вторичных насосов. Это также могут быть большие центробежные насосы, это зависит от размера системы отопления. Эти насосы будут нагнетать горячую воду туда, где это необходимо, но только в выбранной части здания, к которой подключен трубопровод.

Установки с двумя насосами обычно работают в рабочем и резервном режимах. Это означает, что один насос работает в любой момент времени, а другой работает в качестве резервного на случай отказа рабочего насоса.

Вторичные контуры обеспечивают водой определенную площадь здания. Например, первый контур может обеспечивать горячей водой радиаторы на первом этаже. Второй, вторичный контур может подавать горячую воду только к вентиляционным установкам и фанкойлам на восточной стороне здания и т. д. и т. д. и т. д. он будет возвращаться через обратный стояк, откуда он будет течь обратно в коллектор с низкими потерями и обратно в котел, чтобы забрать больше тепла.

Горячая вода для бытовых нужд

В этом примере у нас также есть вторичный контур, который отключается и подается в водонагреватель. Водонагреватель — это место, где производится горячая вода для бытовых нужд, это горячая вода, которая течет из кранов.

Почему мы отделяем воду для бытовых нужд от горячей воды, подаваемой по зданию? Есть много химикатов, которые входят в первичную систему отопления системы LTHW, систему горячего водоснабжения с низкой температурой, и вы действительно не хотите пить это.

Горячая вода подается из котла во вторичный контур, где она затем подается насосом в теплообменник внутри водонагревателя. Затем он передаст свое тепло пресной воде, которая хранится внутри резервуара. Эта пресная вода неизбежно повысится в температуре в результате теплообменника. Эта нагретая пресная вода затем подается на кухню, в чайные зоны и раковины в ванных комнатах, где она будет использоваться и стекать в канализацию. Он не вернется обратно в систему отопления. Между тем, подаваемая горячая вода из котла во вторичном контуре будет вытекать из теплообменника внутри водонагревателя с более низкой температурой, поскольку часть своего тепла она отдает пресной воде, и возвращается обратно в коллектор с малыми потерями и обратно в котел.

Блок наддува

Выше вы можете увидеть пример расширительного бака и блока наддува. Давление в системе будет меняться, например, если включится вторичный насосный агрегат, то в первичном насосном агрегате упадет давление, потому что больше воды теперь вытекает из коллектора во вторичный контур.

То же самое, если температура воды повышается или понижается, ее плотность будет меняться, и это также повлияет на давление.
