Где ставить гидроаккумулятор в системе водоснабжения — как правильно подключить, схемы

24 Марта 2022

Просмотров:
67335

Время чтения:
12 минут

Содержание

Конструктивные особенности

Выбор места монтажа

Схемы подсоединения гидравлического аккумулятора

Особенности подключения гидравлического аккумулятора к системе водоснабжения дома

Коротко о главном

Невозможно комфортно проживать без удобного доступа к питьевой воде. Поэтому большинство домовладельцев стремятся автоматизировать работу и стабилизировать давление в автономном водопроводе. Для успешного достижения поставленной цели необходимо знать, как выбрать и где ставить гидроаккумулятор в системе водоснабжения. Рассмотрим конструктивные особенности оборудования, нюансы выбора монтажного места, основные схемы подключения, тонкости настройки и расчета давления в устройстве.

Подключение гидроаккумулятора к водопроводным трубам

Конструктивные особенности

Сине-голубые гидравлические аккумуляторы или гидробаки представляют собой полностью герметичные резервуары из металла. Внутри таких емкостей находится эластичная мембрана из резины. Она имеет грушевидную форму и заполняется водой. Для ее крепления к корпусу в конструкции предусмотрен фланец с патрубком. Фактически она делит резервуар на две камеры.

Если в грушеобразной резиновой мембране увеличивается объем воды за счет работы насосного агрегата, происходит уменьшение пространства, которое в устройстве занимает воздух. Из-за этого повышается давление в подключенной системе. Когда его значение будет соответствовать заданному параметру, специальное реле подает сигнал на приостановку работы электронасоса.

На заметку! Мембрана изготавливается из бутила. Это прочный материал, способный хорошо растягиваться. Он препятствует контакту воды с металлическим корпусом изделия, так как ресурс находится в так называемом резиновом мешке. Бутил обладает стойкостью к воздействию вредоносных бактерий. Материал соответствует гигиеническим и санитарным требованиям. Поэтому у воды не снижается качество.

Вариант грушеобразной мембраны

Производители выпускают гидроемкости с ножками, позволяющими выполнять монтаж на ровных поверхностях. В верхней части конструкции также предусмотрен опорный кронштейн, использующийся для размещения электронасоса.

Мембранный бачок наполняется через специальный патрубок. Трубопровод к нему подсоединяется посредством резьбы. Обычно подключение выполняется к трубе, имеющей такой же диаметр, как и резервуарный патрубок. Благодаря одинаковому сечению двух элементов не увеличивается гидравлическое сопротивление в водопроводе.

В конструкции вертикального гидробачка с объемом более 50 л имеется пневматический клапан. Он позволяет регулировать давление в камере с воздухом. Для его накачивания применяют автомобильный насос, который подсоединяется к ниппелю. Элемент также может использоваться для стравливания воздушной среды.

На заметку! Удаление воздуха из горизонтальных моделей выполняется через сливное приспособление. Для этой цели также может использоваться отдельный кран, который монтируют за гидробаком. Если стравить воздушную среду нужно из устройства с небольшой вместимостью, тогда из него полностью удаляют водный ресурс.

Установленная гидроемкость со сливным краном

Изделия в вертикальном и горизонтальном исполнении не отличаются друг от друга эффективностью и функциональностью. При их выборе учитывают свободное место для монтажа. Мастер не должен быть стеснен в действиях во время установки и обслуживания изделия.

В гидравлическом баке на резиновую мембрану давит накаченный воздух. Поэтому грушеобразный элемент не прорывается при наполнении. С помощью сжатой воздушной среды еще удается регулировать внутреннее давление гидроаккумулятора.

Важно! От настроек реле зависит включение и отключение насоса. Можно установить разные режимы работы.

Если в доме открываются краны, жидкость расходуется из гидрорезервуара. Из-за уменьшения ее объема увеличивается воздушная камера. Расширяющийся воздух давит на резиновую мембрану. Ее сжимание приводит к выталкиванию жидкой среды из емкостей. При этом давление в воздушной части уменьшается очень медленно. Как только значение достигнет установленной величины, происходит включение насосного агрегата. Именно по такому принципу работает гидроаккумулятор в связке с электронасосом и реле.

Принцип работы гидроемкости

Выбор места монтажа

Перед тем как правильно подключить гидроаккумулятор для водоснабжения, например, частного дома, нужно выбрать его месторасположение. При принятии окончательного решения обязательно учитывают схему, по которой будет работать гидробак. Обычно его размещают между насосным агрегатом и коллекторным узлом внутридомовой водопроводной сети.

Гидравлический аккумулятор монтируется на полу или стене при использовании специального кронштейна. Во время установки обязательно используются резиновые прокладки, создающее амортизирующий эффект. Они размещаются между опорной поверхностью и гидроаккумуляторными ножками.

На заметку! Рекомендуется крепить гидравлический аккумулятор на высокопрочных опорных балках или железобетонной плите.

Надежно установленные бачок на стене

Специалисты советуют выполнять монтаж бака исключительно в месте, которое на 100% защищены от подтопления. Учитывать также необходимо уровень влажности окружающей атмосферы. Если он будет слишком большим, тогда на поверхности гидробочка станет образовываться конденсат. Он отрицательно влияет на целостность изделия. Конденсат сначала разрушит лакокрасочный слой, а потом станет причиной коррозии корпуса из металла.

Монтаж емкости осуществляется в помещении, в котором температура атмосферы всегда выше нуля. Часто бак располагают рядом с автоматической станцией подачи водного ресурса. Однако их не обязательно монтировать в непосредственной близости друг от друга. Несмотря на отсутствие нормативного расстояния между электронасосом и гидробочком, емкость с мембраной часто устанавливают возле входа в частную жилую постройку.

Гидробачок монтируется только в теплом помещении

Перед самим монтажом необходимо из резервуара слить всю воду. Это не только облегчит процесс, но и позволит проверить работоспособность оборудования. Рекомендуется установку начинать с изучения инструкции, которая всегда входит в комплект изделия. Производитель в ней указывает правила подключения и настройки оборудования. Выполняя их, удастся предотвратить ошибки, из-за которых устройство может выйти из строя.

Схемы подсоединения гидравлического аккумулятора

Существуют разные варианты подключения гидробака. При выборе конкретной схемы учитывают, в каком качестве будет применяться мембранный резервуар. Принимаются во внимание также функции, которые на него возлагаются.

Схема с глубинным насосом

Эксплуатировать насосный агрегат необходимо в соответствии с техническими характеристиками. Чтобы срок службы оборудования не уменьшился, нужно обеспечить определенное количество его включений в течение 1 час. Максимальное число запусков погружного насоса указывается в его паспорте. Этот параметр обычно составляет от 5 до 20 раз.

Погружной скважинный насос

Когда давление в водопроводе становится равным установленному минимальному значению, происходит срабатывание реле. Прибор включает глубинный электронасос и начинается подача водного ресурса. Когда давление в трубопроводе достигает максимального значения, реле отключает насосный агрегат. При маленьком водопотребление включение и остановка работы перекачивающего устройства будет происходить очень часто. Из-за этого существенно снизится его эффективность и эксплуатационный срок.

Для предотвращения частого включения глубинного насоса выполняется монтаж гидроаккумулятора за пределами скважины или колодца. Ведь в емкости всегда имеется определенный запас воды. Его будет достаточно для небольшого водоразбора.

На заметку! Чтобы обеспечить более редкое включение глубинного электронасоса, рекомендуется выполнить монтаж гидравлического аккумулятора с максимально возможным объемом. Емкость также защищает систему от скачков давления, которые возникают во время начала работы перекачивающего устройства.

Конструктивные элементы водоснабжения из скважины

При подключении мембранного бачка вместе с погружным насосным агрегатом объем резервуара выбирается с учетом:

• производительности и периодичности включения электронасоса;
• расчетного расхода ресурса в течение 1 часа;
• монтажной высоты гидроемкости.

При подсоединении гидробачка к глубинному насосу выполняется установка обратного клапана. Он предотвращает движение воды из емкости в водоисточник, когда она выдавливается мембраной. Обычно клапан подсоединяется к электронасосу. Потом перекачивающее устройство размещается в водоисточнике, где оно надежно фиксируется.

При монтаже системы рекомендуется использовать коллектор с пятью отводами для подключения:

• гидроаккумулятора;
• трубопровода от водоразборных точек;
• реле;
• напорной трубы;
• индивидуальной системы управления.

Для безошибочного подбора оборудования рекомендуется обратиться к инженеру из специализированной компании. В ней также можно будет заказать выполнение монтажных работ.

Профессиональный монтаж внутридомового водоснабжения

Схема с поверхностным насосом

Этот вариант подключения является самым распространенным. Нередко для организации автономного водоснабжения выполняется монтаж насосной станции. Она представляет собой электронасос, который жестко объединен с гидроаккумулятором. Часто комплексное оборудование или отдельный бак вместе с перекачивающим насосом размещается в кессоне над скважиной, а не только в помещение с отоплением.

При реализации этой схемы тоже используется обратный клапан. Устанавливается также реле давления и прибор, измеряющий его значения. В основном монтируют механический манометр. Подключение гидроемкости к водопроводу выполняется через угловой патрубок с резьбой. Он соединяется с фланцем гидробачка.

Схема с повысительной насосной станцией

Чтобы постоянно контролировать, регулировать, поддерживать давление в водопроводе при большом водопотреблении, выполняют монтаж повысительной насосной станции. Такая установка оснащается перекачивающим устройством, рассчитанным на постоянную работу.

Схема с повелительным оборудованием подразумевает наличие гидроаккумулятора, способного компенсировать скачки давления, если возникает необходимость в использовании дополнительных электронасосов. Он также выполняет функцию аварийного водоисточника в течение относительно небольшого промежутка времени, когда на повысительную насосную станцию прекращается подача электричества.

От мощности используемого оборудования зависят возлагаемые на него задачи. Прежде всего, насосная станция обязана обеспечивать высокое давление. Поэтому она устанавливается вместе с вместительным гидробачком.

Схема с накопительным нагревателем воды

Гидроаккумулятор может быть встроен в схему, в которой присутствует накопительный водонагреватель. В такой системе он выполняет функцию расширительного отопительного бачка. Резервуар предназначен для размещения излишек воды, которые образуются в результате ее расширения во время нагрева. В замкнутой водопроводной системе такой процесс становится причиной разрушения элементов.

При реализации данного варианта схемы подбор гидроаккумулятора осуществляется с учетом его технических характеристик. Это максимальная температура горячей воды и наибольшее давление в водопроводе.

В схеме с накопительным нагревателем гидравлический аккумулятор устанавливается перед теплообменным устройством на трубопроводе с холодным ресурсом из водоисточника. Перед резервуаром с мембраной рекомендуется выполнить монтаж группы безопасности бойлера. На трубе с нагретой водой после водонагревателя специалисты советуют установить термосмеситель, с помощью которого будет осуществляться корректировка температуры водной среды для системы ГВС. При необходимости арматура позволит выполнять подмес холодной жидкости из трубы ХВС.

Условная схема подключения мембранной гидроемкости вместе с бойлером косвенного нагрева

Особенности подключения гидравлического аккумулятора к системе водоснабжения дома

Водопроводный мембранный бачок — это металлический резервуар, который непрерывно участвует в работе контура. Поэтому его монтаж должен выполняться максимально ответственно. Лучшее решение, если он будет проведен профессионалами. В любом случае емкость нужно тщательно закреплять.

Когда устанавливается новый гидробак, тогда необходимо первый раз медленно его заполнять водой. Это позволит избежать разрыва мембраны, если она слежалась из-за длительного хранения изделия. Перед заполнением грушеобразной мембраны рекомендуется из гидроемкости стравить весь воздух.

Настройка мембранного гидробака

Обычно во время производства в баке создается давление 1,5 атм. Однако в реальности оно может быть меньше по причине утечки воздуха из емкости во время длительного не использования и хранения изделия. Поэтому проверяют его действительное значение. Для этого используют механический или электронный манометр. Прибор подсоединяют к золотнику, который защищен колпачком.

На заметку! Практически все насосные станции оснащаются манометром. Рекомендуется отдавать предпочтение измерительным приборам в металлическом корпусе, так как они отличаются наименьшей погрешностью.

Оптимальное давление в гидробаке составляет от 1,4 до 2,8 атм. Специалисты рекомендуют его накачивать в резервуаре до значения, которое на 0,1-0,2 атм меньше аналогичного параметра в водопроводной системе. Эта величина выставляется на реле, если обеспечивается водоснабжение одноэтажного дома.

Для расчета требуемого значения при организации водопровода в двухэтажном жилом здании используется уравнение P=(hmax+6)/10, в котором hmax — высота расположения самой верхней водоразборной точки относительно гидравлического аккумулятора. В большинстве случаев — это душевая лейка.

Коротко о главном

Гидроаккумулятор выбирается в зависимости от схемы использования, а устанавливается в вертикальном или горизонтальном положении. Гидробак состоит из металлического корпуса, опорных ножек, платформы для установки поверхностного насоса, ниппеля, эластичной резиновой мембраны, закрепляемой фланцем с резьбовым патрубком.

Монтаж гидравлического аккумулятора выполняется в отапливаемом помещении или утепленном кессоне над скважиной. Любое из мест должно быть защищено от подтопления. Мембранный резервуар объединяется с перекачивающим устройством в виде насосной станции или изготавливается как отдельная емкость. В последнем случае оборудование подключается вместе с глубинным или поверхностным электронасосом. Оно также подсоединяется к системе с повысительной насосной станцией. Гидробачок еще используется в схемах водоснабжения с бойлером косвенного нагрева.

Для одноэтажного дома давление в баке должно быть меньше напора в водопроводной сети на 0,1-0,2 атм. В случае с двухэтажным зданием характеристика рассчитывается по специальному уравнению.

Как думаете — устанавливать гидроаккумулятор лучше в подсобном отапливаемом помещении или кессоне?

Автор

Зубов Егор

Специальность:
Слесарь-сантехник

Все статьи

Поделиться

Поделиться

Размещение гидроаккумулятора в кессоне или в доме: преимущества и недостатки

При проектировании автономной системы водоснабжения загородного дома обязательно нужно определить, где будет установлен гидроаккумулятор: в кессоне или в каком-либо другом месте, например, в подвале. Несмотря на то что данное устройство не является обязательным, его наличие позволяет решить несколько технических проблем: обеспечить постоянно заданный уровень давления в системе и сократить количество включений насоса, что способствует экономии его рабочего ресурса. Кроме того, в некоторых случаях небольшой запас воды тоже бывает нелишним, например, если прекратилась подача из скважины из-за перебоев в электросети.

Основные требования монтажа гидроаккумулятора

Выбор места под монтаж гидроаккумулятора не такой простой, как может показаться изначально, так как эта установка должна:

• располагаться на ровной поверхности;
• находиться в помещении или кессоне, где гарантируется положительная температура в течение всего года;
• расстояние от водозабора и до раздаточного коллектора должно быть минимальным: в первом случае это гарантирует лучшую производительность насосного оборудования, а во втором – позволяет снизить потери давления в системе.

Также при выборе места установки приходится считаться с тем, что работа установок водоснабжения в доме создает определенный шум разной степени интенсивности, но в любом случае его постоянное воздействие малопривлекательно для жильцов. Обязательно надо принимать во внимание и возможность постоянного доступа к гидроакумулятору для контроля и обслуживания.

Преимущества установки гидроаккумулятора в кессоне

Гидроаккумулятор можно установить в кессоне или в доме, например, в подвале, котельной или, при отсутствии технического помещения, даже на кухне. Но, как правило, если загородный дом планируется использовать для круглогодичного проживания, гидроаккумулятор лучше располагать в кессоне, представляющую собой герметичную изолированную емкость, в которую исключается попадание грунтовых вод. Конструктивно, кессон имеет вид бочки или коробки, горловина которой располагается в верхней части. Для защиты от промерзания используется тепло самой земли, так как нижняя часть кессона должна находиться ниже уровня промерзания грунта, в среднем этот показатель составляет 2 м, так как высота этих конструкций составляет около 2 м, а диаметр 1 м, хотя могут изготавливаться сооружения и других форм и размеров.

Учитывая, что установка гидроаккумулятора в кессоне предполагает дополнительные и весьма серьезные расходы, некоторые владельцы домов принимают решение о монтаже оборудования в доме, мотивируя это проблемой его лучшей сохранности. Но если скважина или иной источник воды располагается на достаточном удалении, то такой вариант станет весьма затратным, так как потребуются дополнительные ресурсы на перекачку. И кроме того, даже в доме большой площади найти место для дополнительного оборудования и при этом соблюсти все требования по его монтажу не всегда бывает легко. Поэтому оптимальный вариант – это кессон, в котором размещение гидроаккумулятора является самым логичным решением. Это позволит избавить дом от дополнительного оборудования, работа которого может приносить дополнительный дискомфорт в жизнь его обитателей.

При проектировании системы автономного водоснабжения дома можно воспользоваться помощью специалистов нашей компании «Alfatep» как для того чтобы выбрать необходимое оборудование, так и для того, чтобы определиться с местом его установки. А работу по монтажу можно доверить нашим мастерам.

Выбрать необходимое оборудование удобнее всего на сайте интернет-магазина нашей компании «Alfatep», в котором представлен широкий ассортимент продукции ведущих зарубежных и отечественных компаний. А для того чтобы доставить насосы, трубы и другие материалы и оборудование, можно воспользоваться услугами нашей службы доставки.

принцип работы, виды, как выбрать, регулировка

Современная автономная система водоснабжения должна быть оборудована баком для хранения определенного количества воды. Конечно, самый простой вариант такого устройства – пластиковый или металлический бак, установленный где-нибудь на чердаке.

Однако гидроаккумуляторы для водоснабжения уверенно вытесняют обычные накопители, так как удобнее и лучше влияют на состояние системы.

В предложенной нами статье подробно описаны виды аккумуляторов, приведены правила из подбора. Мы подробно рассказали, как устанавливается и настраивается оборудование. Наши рекомендации обеспечат безотказную работу устройства и продлят срок его службы.

Содержание статьи:

• Принцип работы типового гидробака
• Типы сосудов под давлением
• Как выбрать подходящий гидробак?
• Установка и наладка
• Рекомендации по применению
• Выводы и полезное видео по теме

Принцип работы типового гидробака

Гидроаккумулятор, он же гидробак, он же аккумулятор или гидробак — это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, иногда называемой мембраной.

Фотогалерея

Фото

Сосуды гидропневмоемкостные (они же гидробаки или гидроаккумуляторы) применяются при организации автономных систем водоснабжения для автоматизации процесса забора воды откачка воды из неглубоких источников

Глубина забора воды, доступная для осуществления насосной станцией, в среднем равна 10 м. Для ее увеличения оборудование вместе с гидроаккумулятором устанавливается в кессон

Гидроаккумуляторы применяются в схемах с погружными насосами для откачки воды с глубины более 25 м. При этом гидроаккумулятор размещается в любом месте на поверхности системы

Если кессон утеплен или его дно находится ниже уровня сезонного промерзания грунта, бак глубокого колодца может работать круглогодично в кессон

Если нет возможности защитить гидроаккумулятор от воздействия холода, бак находится внутри дома в отапливаемом помещении

Гидроаккумуляторы в составе насосной станции часто используются в сложных схемах или слишком длинных системах в два или более насосов подают воду потребителю

Если система водоснабжения будет эксплуатироваться только в летний период, допускается размещение емкости на улице под навесом, закрывающим ее от прямого УФ-излучения

Назначение гидроаккумуляторов

Гидравлический бак в составе насосной станции

Установка в скважинную коробку

Гидравлический бак в паре с погружным насосом

Аккумулятор для глубокого колодца

Подвальное расположение частного дома 9 0003

Автоматизация откачка воды с привода

Гидроаккумулятор на дачном участке

Прокладка жестко закреплена на горловине бака, где имеется отверстие для забора воды. На противоположной стороне бака есть еще одно отверстие, оно предназначено для воздуха.

Здесь установлен обычный ниппель. Зачем все это делается? Мембрана делит бак на два отсека. С одной стороны этой прокладки находится вода, а с другой — воздух под определенным давлением.

Манометр используется для измерения давления в аккумуляторе. Некоторые модели дополнительно оснащены фильтром, чтобы внутрь не попали загрязнения. Материал мембраны – специальная резина. Он не только эластичен, но и безопасен для здоровья человека.

Гидроаккумулятор разделен мембраной на две части. С одной стороны этого вкладыша вода, а с другой воздух под давлением, что позволяет создать давление в системе водоснабжения

При подключении к баку вода из такого устройства поступает со стабильным напором, что улучшает качество водопроводной воды и обеспечивает необходимые условия для функционирования бытовых приборов.

Мембрана гидробака содержит определенное количество воды, которое постоянно меняется, поэтому мембрана постоянно растягивается или сжимается. По мере увеличения объема воды газ сжимается, и давление увеличивается. Регистр давления реле давления дает насосу команды на его включение/выключение

Например, для нормальной работы автоматических стиральных машин, гидромассажных аппаратов и другого подобного оборудования необходимы определенные показатели. Почти всегда гидроаккумуляторы снабжены специальным устройством управления – прессостатом.

Это устройство можно настроить таким образом, чтобы оно включало и выключало подачу воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере уменьшается.

При достижении минимальной отметки автоматически включается реле давления для восполнения объема воды. В результате давление в гидробаке снова повышается. При достижении максимального заданного значения давления реле отключает подачу воды в гидроаккумулятор.

Данная схема позволяет получить представление о том, какое место гидроаккумулятор занимает в системе автономного водоснабжения частного дома

Такая система позволяет значительно сократить количество включений/выключений насоса, а это продлевает срок службы оборудование. Если бы насос был напрямую подключен к водопроводу, количество циклов включения и выключения было бы значительно выше.

Наличие такого бака в системе водоснабжения обеспечивает стабильность ее работы, а также защиту от возможных гидроударов.

Кроме того, внутри гидроаккумулятора всегда есть определенный запас воды, что может очень пригодиться, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет правильно выбрать устройство, обеспечить его правильную установку и обслуживание.

Типы сосудов под давлением

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальные и вертикальные. Вертикальные гидроаккумуляторы хороши тем, что проще найти подходящее место для их установки.

И вертикальный, и горизонтальный варианты оснащены ниппелем. Вместе с водой в устройство поступает некоторое количество воздуха. Он постепенно скапливается внутри и «съедает» часть объема бака. Чтобы устройство работало исправно, необходимо время от времени стравливать этот воздух через этот самый ниппель.

По типу установки различают гидроаккумуляторы вертикальные и горизонтальные. Они имеют некоторые отличия в процессе обслуживания, но во многом на выбор влияет размер места установки.

В гидроаккумуляторах, которые устанавливаются вертикально, предусмотрен ниппель, который предназначен специально для этих целей. Достаточно нажать на нее и подождать, пока воздух не выйдет из устройства. С горизонтальными баками дело обстоит немного сложнее. Помимо ниппеля для стравливания воздуха из бака устанавливается запорный вентиль, а также слив в канализацию.

Все это касается моделей, способных накапливать объем жидкости более 50 литров. Если мощность модели меньше, то специальных приспособлений для удаления воздуха из мембранной полости нет, вне зависимости от типа установки.

Но воздух из них еще нужно удалить. Для этого из гидроаккумулятора периодически сливают воду, а затем бак снова заполняют водой.

Перед началом процедуры отключите питание реле давления и насоса или всей насосной станции, если гидробак является частью такого устройства. После этого нужно просто открыть ближайший миксер.

Вода сливается до тех пор, пока бак не станет пустым. Далее клапан закрывается, подается питание на прессостат и насос, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с синим корпусом используются для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, так как они отличаются не только цветом, но и материалом мембраны, и способностью выдерживать определенный уровень давления

Как правило, предназначенные для автономных инженерных систем, резервуары различаются по цвету: синему и красному. Это предельно простая классификация: если бак синего цвета, то он предназначен для систем холодного водоснабжения, а если красный – для установки в контур отопления.

Если производитель не обозначил свое изделие одним из этих цветов, то назначение устройства необходимо уточнить в техническом паспорте изделия. Помимо цвета, эти два типа гидроаккумулятора различаются в основном характеристиками материала, используемого при изготовлении мембраны.

В обоих случаях это высококачественная резина, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях находятся мембраны, рассчитанные на контакт с холодной водой, а в красных — с горячей.

Очень часто гидроаккумулятор поставляется в составе насосной станции, которая уже оборудована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства могут выдерживать большее давление, чем красные емкости. Не рекомендуется использовать гидроаккумуляторы для холодной воды, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к быстрому износу мембраны, гидробак придется ремонтировать или даже полностью заменять.

Как выбрать подходящий гидробак?

Одним из важнейших показателей при выборе гидроаккумулятора является объем воды, который он может удерживать. Для этого можно воспользоваться следующей формулой:

При выборе гидроаккумулятора следует рассчитать соответствующий объем устройства. Слишком маленький гидробак не удовлетворит потребности системы, а слишком большой приведет к неоправданным затратам

А из этой таблицы можно взять значение поправочного коэффициента в зависимости от мощности насоса:

При расчете объема бака-аккумулятора для системы водоснабжения следует использовать специальный поправочный коэффициент, учитывающий мощность водяного насоса

Для хозяйственных нужд подойдет устройство емкостью около 25-50 литров обычно достаточно. Конечно, расчетное значение редко совпадает с реальными объемами типовых моделей гидроаккумуляторов.

В таком случае просто возьмите бак чуть большего объема. Например, если значение 32,5 литра рассчитывается по формуле, то можно смело приобретать бак емкостью 35 литров.

Следует помнить, что внешние размеры бака и количество воды, которое он может вместить, это разные числа. Обычно вода занимает около трети от общего объема. Из формулы становится понятно, что чем более мощный насос используется для автономного водоснабжения в доме, тем более вместительный гидробак следует приобретать.

Частые отключения электроэнергии в районе, где расположен дом, — веская причина выбрать бак большего размера. Таким образом, у семьи будет небольшой запас воды.

Однако не стоит усердствовать и выбирать слишком большой гидроаккумулятор. В таком устройстве вода будет подменяться слишком медленно, а это приведет к ухудшению ее качества.

В этой таблице указано, какой именно объем воды может храниться в гидроаккумуляторе с конкретными характеристиками

Поэтому в расчетах учитывается максимальное количество воды, проходящей через систему водоснабжения. Еще один важный момент касается моделей зарубежного производства. Такие устройства не всегда легко подключить к сантехническим системам России или ближнего зарубежья.

Фотогалерея

Фото

Средний объем для загородного дома и коттеджа

Гидробак для поверхностных насосов

Гидропневмоемкость для глубоких скважин

Разветвленный бак для воды

Монтаж и наладка 90 025

Установка гидравлического к гидроаккумулятору предъявляются более жесткие требования, чем при установке обычного накопительного бака. Дело в том, что привод, установленный на чердаке, статичен, а гидробак находится в динамическом движении: вода поступает и забирается из бака, мембрана растягивается и сжимается и т. д.

Для предотвращения передачи вибрации на систему водоснабжения и окружающие предметы гидроаккумулятор устанавливают на плоское и прочное основание, используя амортизирующие резиновые прокладки.

Место установки гидробака должно быть достаточно просторным и доступным. Такие устройства требуют периодической настройки, осмотра и обслуживания.

Перед установкой необходимо узнать какое давление должно быть в пустом гидроаккумуляторе. Номинальное значение этого индикатора обычно составляет 1,5 бар. Это давление, которое устанавливает производитель. Однако со временем часть воздуха может выйти из бака.

Для измерения давления в гидроаккумуляторе можно использовать любой исправный манометр, позволяющий получить информацию с точностью не менее 0,5 бар

Поэтому следует измерить давление манометром, а затем прокачать воздух или прокачать его, если давление чрезмерное. Также не помешает уточнить значение нормального давления воздуха в пустом баке с помощью паспорта изделия. Поскольку золотник имеет стандартные размеры, для измерений подойдет практически любой манометр.

Если по каким-то причинам гидроаккумулятор не оборудован измерительным прибором, можно взять автомобильный манометр. Главное, чтобы он был исправен и достаточно точен. Требуются весы с делениями 0,5 бар или меньше. Электронные устройства также могут использоваться для таких измерений.

ТО Подключение осуществляется с помощью гибких переходников. Следует помнить, что диаметр переходников должен соответствовать размеру водопроводных труб, сужение недопустимо. Перед наполнением бака водой из мембраны необходимо удалить весь воздух.

Для поглощения вибраций, возникающих при работе гидроаккумулятора, при подключении устройства к водопроводной системе применяют специальные гибкие шланги соответствующего диаметра

Первый раз вода закачивается как можно медленнее, тонким струя с низким напором. Это необходимо для того, чтобы не повредить мембрану, которая при хранении могла слежаться или немного деформироваться.

Такие нюансы могут показаться мелочами, но они могут существенно повлиять на состояние бака. Важным моментом является также установка давления в баке.

После заполнения гидроаккумулятора водой необходимо еще раз измерить давление воздуха. Чем меньше воздуха в баке, чем ниже его давление, тем больше воды можно закачать в него. Но чем меньше воздуха, тем меньше рабочее давление воды на выходе гидроаккумулятора.

Допускается снижение давления воздуха в аппарате до уровня 1 бар, если есть необходимость создания дополнительного объема воды для хранения. Однако давление воды в системе снизится. Владельцу устройства придется выбирать между хорошим напором и возможностью закачать в бак большое количество воды.

В любом случае минимальное давление воздуха должно быть 1 бар. Если в баке мало воздуха, мембранная вставка, наполненная водой, растянется и может задеть металлические стенки гидробака. Такой контакт недопустим, так как под его воздействием начнет разрушаться резина, порвется гидроаккумулятор, и мембрану придется заменить.

Фотогалерея

Фото

Гидробаки работают только в связке с реле давления, без которого использование гидробаков было бы бессмысленно

Сразу за ним установлено реле давления, реагирующее на вибрации мембраны гироаккумулятора. Для визуального контроля давления ставится манометр

Для фиксации параметров системы и автоматического реагирования на них, помимо реле давления, в схему включают еще несколько энергозависимых устройств, например, реле сухого хода . Для обеспечения их энергией необходима отдельная линия электропередач с розеткой

Для слива воды из контура на период длительного отключения без работы после гидроаккумулятора монтируется кран

Работа в паре с реле давления

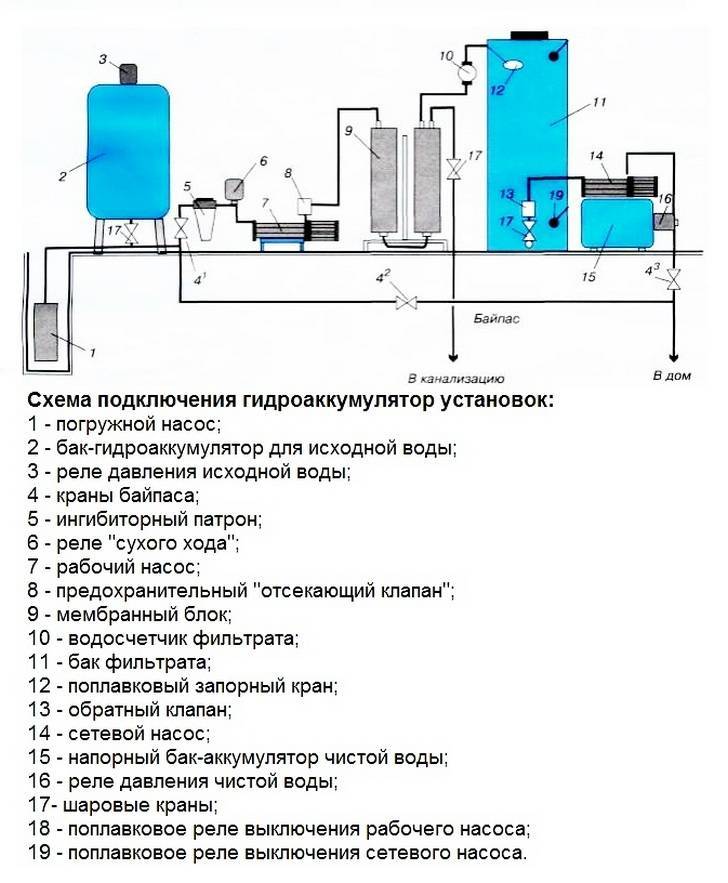

Место установки реле давления

Место установки сухого реле

Кран для консервации оборудования

После заполнения бака, настройки и подключения к системе водоснабжения можно настроить реле давления. Обычно к нему прилагается инструкция с подробным описанием процедуры.

Под крышкой корпуса прибора находятся две регулировочные пружины. Большая пружина, обозначенная буквой Р, позволяет установить минимальное давление, при котором реле включает насос и начинает закачивать воду в гидроаккумулятор.

С помощью небольшой пружины, обозначенной буквой P, установите разницу между верхним и нижним давлением, т. е. давления выключения и включения. По мере забора воды из гидробака давление изменяется.

При достижении нижней отметки контакты реле замыкаются и включается насос. В процессе регулировки прессостат должен будет пару раз наполнить гидроаккумулятор, а затем опорожнить его.

Обычно разница между давлением включения и выключения составляет около двух бар. В паспорте гидробака указано максимальное давление, на которое рассчитано устройство, однако пытаться накачать его «под завязку» нет смысла.

При работе на экстремальных уровнях элементы устройства изнашиваются быстрее. В процессе следует учитывать один важный момент – разница между давлением отключения и давлением воздуха в гидроаккумуляторе должна быть около 10%.

Рекомендации по применению

После , необходимо правильно обслуживать. Примерно раз в месяц следует проверять настройки реле давления и при необходимости корректировать их. Кроме того, необходимо проверить состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее распространенной поломкой гидробаков является разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Внезапные изменения показаний манометра обычно говорят о том, что порвалась мембрана, и вода попала в «воздушный» отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто выпустить из устройства весь воздух. Если из ниппеля вслед за ним течет вода, значит, обязательно требуется замена мембраны.

К счастью, такой ремонт относительно прост. Для этого необходимо:

1. Отключить гидробак от водопровода и электроснабжения.
2. Открутите болты, удерживающие горловину устройства.
3. Удалите поврежденную мембрану.
4. Установите новую мембрану.
5. Соберите устройство в обратном порядке.
6. Установите и подсоедините гидробак.

По окончании ремонта необходимо проверить и отрегулировать настройки давления в баке и реле давления. Соединительные болты необходимо затягивать равномерно, чтобы не допустить перекоса новой мембраны, и чтобы ее край не соскальзывал в корпус бака.

Замена мембраны аккумулятора относительно проста, но необходимо следить за тем, чтобы новая мембрана была такой же, как и предыдущая.

Для этого болты устанавливаются в гнезда, а затем поочередно делают буквально пару оборотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижиматься к корпусу равномерно по всей окружности. Распространенной ошибкой новичков в ремонте гидроаккумулятора является неправильное использование герметиков.

Место установки мембраны герметизировать не нужно, наоборот, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как старая по объему и конфигурации. Аккумулятор лучше сначала разобрать, а потом, вооружившись на пробу поврежденной мембраной, отправиться в магазин за новым элементом.

Выводы и полезное видео по теме

В этом видео подробно описан принцип работы гидроаккумулятора:

Для расчета объема гидроаккумулятора можно использовать специальные программы-калькуляторы. Один из таких вариантов представлен в следующем видео:

Замена мембраны гидробака не слишком сложна. Об этом подробно рассказано в этом видео:

Гидроаккумулятор – важная часть современной автономной системы водоснабжения. Конечно, это устройство сложнее и дороже, чем обычный накопительный бак.

Но все затраты полностью окупаются, так как с гидробаком качество водопроводной воды лучше, а срок службы насосного оборудования значительно увеличивается. Наконец, это просто удобно, ведь в водопроводе всегда стабильный напор воды, о чем заботится надежная автоматика.

Пожалуйста, пишите комментарии в блок-форму ниже. Задавайте вопросы по интересующим моментам в представленной информации, делитесь полезной информацией, размещайте фото и советы. Возможно, ваши рекомендации будут полезны посетителям сайта.

Расширительные баки для аккумуляторов — Sheridan Marine

Аккумулятор или расширительный бачок для напорных лодочных систем подачи воды, выравнивает поток воды из ваших кранов и помогает снизить износ водяного насоса.

Расширительный бак аккумулятора 2 литра

Деталь №: WA046

Доступность: Хорошая доступность

£51,60 9000 3

SRP £51,60

Расширительный бак аккумулятора 5 литров

Номер детали: WA046A

Доступность: Хорошая доступность

54,88 фунтов стерлингов

Рекомендуемая розничная цена 54,88 фунтов стерлингов

9 0024 Расширительный бак аккумулятора 8 литров

Деталь №: WA046B

Наличие: В хорошем состоянии Доступность

65,84 фунтов стерлингов

Рекомендуемая розничная цена 65,84 фунтов стерлингов

Детали

Расширительные баки-аккумуляторы

Расширительные баки-аккумуляторы можно использовать как в качестве аккумулятора, так и в качестве расширительного бака в системе водоснабжения вашего судна. Эмалированный стальной бак имеет внутреннюю резиновую мембрану с соединительным фланцем из нержавеющей стали.

Резиновая мембрана расширяется и сжимается в зависимости от давления воздуха внутри бака-аккумулятора. Это регулирует количество воды, которое может храниться в баке, в зависимости от давления включения водяного насоса вашей лодки.

Если вы используете напорный водяной насос, рекомендуется установить аккумулирующий бак в систему водоснабжения вашего судна. Бак может быть установлен в любом положении сразу после насоса с помощью монтажного кронштейна аккумуляторного бака. Эти аккумуляторные баки предназначены для систем водоснабжения малых и средних размеров на малых и средних судах. Если вы сомневаетесь, лучше установить аккумуляторный бак большего размера.

Что такое бак-аккумулятор

Баки-аккумуляторы действуют как буфер, выравнивая поток воды от водяного насоса к крану. Резервуар содержит резервуар с водой, что помогает снизить нагрузку на насос. С накопительным баком насос не нужно запускать немедленно, и он не будет быстро включаться и выключаться, а это означает, что вы получаете гораздо более плавный поток воды и одновременно снижаете износ насоса. Аккумуляторный бак можно использовать как с системами холодного, так и с горячим водоснабжением.

• Более плавный поток воды из крана (вода больше не пульсирует)
• Уменьшите износ помпы
• Уменьшите использование батареи, так как помпа включается реже
• Более тихая работа системы водоснабжения

Что такое расширительный бак

Расширительные баки служат дополнительным хранилищем для горячей воды. Когда вода в вашем калорифере нагревается, она расширяется. Этой «лишней» горячей воде некуда идти, кроме как обратно по холодному водопроводу. Расширительный бак, установленный после обратного клапана и перед водонагревателем, накапливает эту лишнюю горячую воду и не дает ей мешать подаче холодной воды. Расширительный бак нужен только при наличии системы горячего водоснабжения.

Спецификация

Вам также могут понравиться.
