Где в системе водоснабжения ставят обратный клапан: Де і як встановити зворотний клапан в насосній станції — Информационный портал города Мичуринска. Афиша

Содержание

Скважинный насос с обратным клапаном: монтаж и способы применения

Главная
Полезное

Пружинный обратный клапан отличается простотой и надежностью в использовании. Он пропускает воду только в одну сторону, что очень полезно при организации потоков в водоснабжении.

Предыдущая запись

Насосы поверхностного типа

Следующая запись

Настройка и ремонт реле давления насосной станции

Для продуктивного и качественного водоснабжения дома важно использовать такой элемент, как обратный клапан. Его основная задача — постоянное удержание водяного столба в водопроводной системе при отключении насосной аппаратуры.

Устройство клапана довольно простое, он призван проводить воду только однонаправленно. При не работающем насосе он не позволяет жидкостям стекать обратно в место забора воды (скважину, колодец). Наличие обратного клапана в насосной системе скважинного типа — важная составляющая часть любой водопроводной системы в частном доме.

Особенности и способы расположения обратного клапана в системе

Эта часть скважинного насоса состоит из запорной круглой пластины и пружины, расположенных в цилиндрической емкости из латуни. Пружина имеет довольно небольшую жесткость и потому легко пропуская воду в одном направлении, блокирует ее движение в обратном. При монтаже такого устройства возможно его присоединение в одном из двух положений насосной системы:

Основное входное отверстие всасывающей трубки (чаще используют модели с сеткой — фильтром).
Участок перед насосной скважинной системой.

Многие пользователи устанавливают обратный клапан прямо на сам насос, что не рекомендуется производителями. В результате такого монтажа при использовании насосной станции в системе возможно образование воздушной пробки, что не позволяет устройству полноценно выполнять свою функцию. В идеале необходимо устанавливать изделия подобного типа на расстояние в 0,5-1 метр от насоса.

Значение обратного клапана в поверхностных насосах велико: его наличие исключает необходимость постоянно включать насосный механизм для повторного забора воды. Благодаря этому такое оборудование прослужит долго и увеличит скорость подачи воды потребителю.

При покупке изделия следует учитывать, на трубу какого диаметра оно будет в дальнейшем установлено. При монтаже этого оборудования происходит некоторое сопротивление водяной струе, что снижает давление в системе в среднем на 0,5 атм, о чем заранее сообщают производители.

Компания «БЕЛАМОС» предлагает широкую линейку устройств с обратным клапаном:

внешняя и наружная резьба,
из латуни или пластика,
с фильтром или без и т.д.

Получить более подробную информацию о видах и моделях скважинных насосов с обратным клапаном можно на сайте компании «БЕЛАМОС».

Монтаж обратного клапана: правила и качество

Насос с обратным клапаном устроен довольно просто. В его состав входит:

корпус,
пружина,
диск,
крышка.

Пружина в таком агрегате имеет довольно небольшую упругость. Если бы она была более жесткой, то произошла бы блокировка водного потока и смысла в использовании такого насоса не стало. На практике же было замечено, что в результате регулярной эксплуатации на самом клапане и мембранах происходит отложения грязевых веществ. Такие загрязнения со временем могут привести к полной остановке в работе скважинного насоса. Потому необходимо правильно устанавливать обратный клапан.

Одним из основных требований при монтаже такого оборудования является его вертикальная установка. Для этого на деталь наносится специальная стрелка, ориентируясь на которую можно сделать это правильно. При качественном монтаже такая стрелка будет точно указывать по направлению водяного потока — вверх.

Клапаны могут иметь различия в строении, и каждый из них имеет свои особенности, что учитывается при установке. Они могут быть использованы в различных бытовых системах. Есть модели, которые хорошо работают как при вертикальной, так и при горизонтальной ориентации.

При соблюдении правил монтажа клапанов и условий дальнейшей эксплуатации вся насосная система будет работать слаженно и прослужит долго.

Обратный клапан для насосной станции

Здесь вы узнаете:

Виды и назначение обратного клапана для насосной станции
Обратные клапаны для насосных станций: типы конструкции
Где правильно устанавливать обратный клапан
Материалы, маркировка, размеры
Правила установки обратного клапана
Ошибки монтажа
Возможные неисправности и методы их устранения
Обзор популярных моделей

Обратный клапан для насосной станции — обязательный элемент системы водоснабжения. Благодаря этому элементу после отключения прокачивающего механизма вода не стекает обратно в источник — благодаря обратному клапану трубопровод всегда остается заполненным.

Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении.

Обратный клапан используется для пропуска водного потока только в одном направлении, перекрывая ему полностью путь назад (+)

На рынке есть модели насосных станций, в комплектацию которых производители закладывают наличие обратного клапана. К подобным вариантам прилагается шланг всасывания с вмонтированным обратным клапаном. Но в большинстве случаев эту арматуру приходится приобретать самостоятельно.

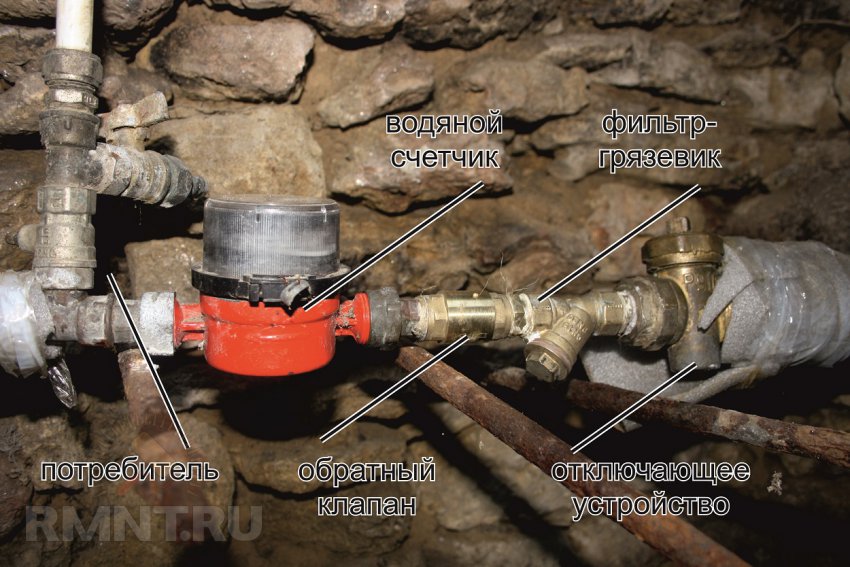

Ставятся подобные затворы как на всасывающую магистраль, так и на вводе во внутридомовую водопроводную систему сразу за насосом с гидроаккумулятором или перед насосной станцией.

В зависимости от места установки в схеме системы водоснабжения обратные клапаны подразделяются на:

Донные. Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
Трубопроводные. В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Если на конце всасывающей трубы насосной станции отсутствует обратный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать обратно. В результате в магистрали будут формироваться воздушные пробки, в условиях “сухого хода” станут разрушаться уплотнители. Как следствие, вода проникнет в электронасос и вызовет его перегорание.

Обратным клапаном может быть оснащена не только начальная точка всасывающей магистрали. Для обеспечения поддержки давления его устанавливают на трубопроводе перед насосной станцией или перед гидробаком при его отдельном размещении

В большинстве своем современные помпы имеют защиту от таких процессов. Но воду для пуска в них придется заливать после каждой остановки агрегата.

В отдельных моделях насосов возможна и вовсе обратная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на линии забора жидкости из источника обязательна, иначе никакая электронная защита водонапорному агрегату не поможет.

При соединении нескольких насосных станций в единый узел обратные клапана защищают выключенный агрегат от давления работающих устройств

С трубопроводным обратным клапаном ситуация несколько иная. Здесь он больше защищает не насос, а систему водораздачи внутри дома. Запирая воду в трубах, не давая ей вернуться назад в гидроаккумулятор, обратный затвор способствует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться назад в аккумулирующий бак, заставляя его работать в нештатном режиме.

Обратные клапаны повышают эффективность и надежность работы насосной станции, защищая при этом насос, сантехнику и водопроводную систему от гидравлических ударов. В целом – незаменимое устройство. Но на открытие затвора воде приходится тратить усилия, что снижает давление потока после его прохождения на 0,1–0,3 атм.

Донный обратный клапан

Донные разновидности обратных клапанов устанавливаются на входе откачивающей воду магистрали. Применяются для оснащения поверхностных насосных систем с целью защиты от падения давления.

Задача донного обратного клапана заключается в сохранении воды в системе и поддержании рабочего уровня давления (+)

По конструктивной специфике донные обратные клапаны подразделяются на:

Пружинные. Рабочий запирающий механизм их состоит из пружины и диска, который при сокращении пружины под напором воды смещается вдоль корпуса устройства и пропускает поток.
Створчатые. Основной орган представляет собой одну или две поперечные створки, раскрывающиеся под напором откачиваемой воды и возвращающиеся на место при его прекращении.

По способу крепления к торцу всасывающего шланга или трубы донные клапаны подразделяются на муфтовые и фланцевые. В тандеме с бытовыми насосными агрегатами чаще всего применяются муфтовый вид.

Под давлением воды пружина устройства сжимается, а прикрепленный к ней запорный диск открывает путь потоку только в одном направлении

Муфтовые соединения обратных клапанов проще в установке, но требуют периодического контроля состояния, особенно при работе с вибрационной помпой

Створчатый обратный клапан – самый простой в эксплуатации ремонтопригодный вариант устройства, створка которого открывается только в одном направлении под напором откачиваемой воды (+)

Перед донным обратным клапаном рекомендована установка сетчатого фильтра. Он обязан исключать проникновение в насосную систему биологических загрязнений и твердых частиц, обладающих абразивным эффектом.

Устройство необходимо устанавливать согласно направлению, указанному на корпусе стрелкой. Расстояние от дна водозаборной выработки до обратного клапана должно быть не меньше 0,5 – 1,0 м в зависимости от класса агрегата и рекомендаций производителя. Между зеркалом воды в колодце или скважине и клапаном должна быть толща воды не менее 0,3 м.

Насосные системы с погружной помпой оборудуют обратным клапаном без фильтра, т.к. они оснащаются встроенными очистительными устройствами для защиты функциональной “начинки” от трения. Обратный клапан в этом случае устанавливается перед подающей трубой сразу после насосного агрегата. Используется для предотвращения спада давления в сети.

Обратный клапан в насосной системе с погружным насосом устанавливается сразу после агрегата на входе всасывающей трубы

В продаже можно найти большое количество подобных приспособлений, которые отличаются по конструкции, материалу, размеру, и каждый имеет свои особенности при установке:

Обратный клапан для воды для насоса чаще всего можно встретить с запирающим элементом подъемного типа. Устройство оснащено затвором, который поднимается вверх или опускается вниз, препятствуя движению воды. Когда вода поступает, затвор поднимается и пропускает ее, а при падении давления затвор опускается и не дает жидкости вернуться. Двигается механизм благодаря специальной пружине.

Принцип действия клапана

Обратные детали для насоса шарового типа. Данный вид устройств имеет шаровидный затвор, который преграждает путь жидкости. При давлении напора воды пружина поднимает шар, и система пропускает воду, а после того как напор падает, элемент закрывается.

Устройство шарового изделия

Дисковый элемент. Он имеет затвор в виде диска, который перемещается вдоль своей оси при помощи пружины.

Конструкция дискового элемента

Двустворчатые устройства. Их затвор имеет две створки, которые складываются при давлении воды, а когда давления нет, закрываются; все это приводит в действие пружина.

Дисковые и двустворчатые приспособления

В быту чаще всего применяется деталь с подъемным типом механизма. Его можно ремонтировать, заменяя пружину.

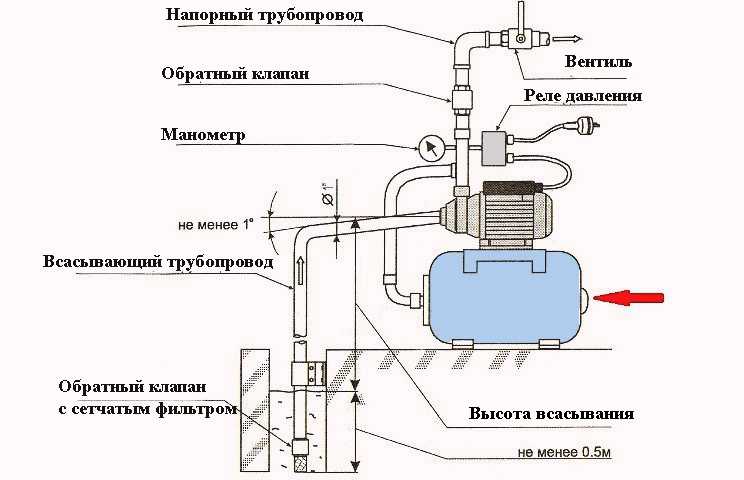

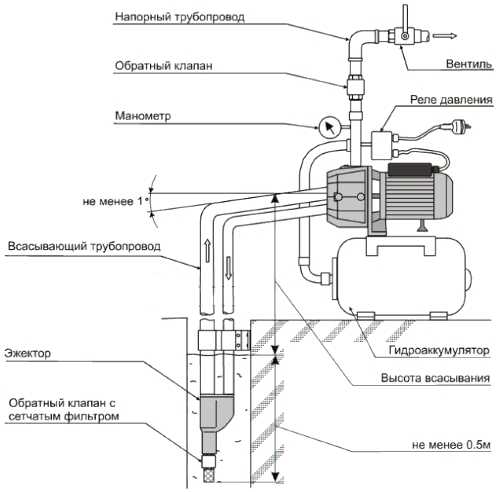

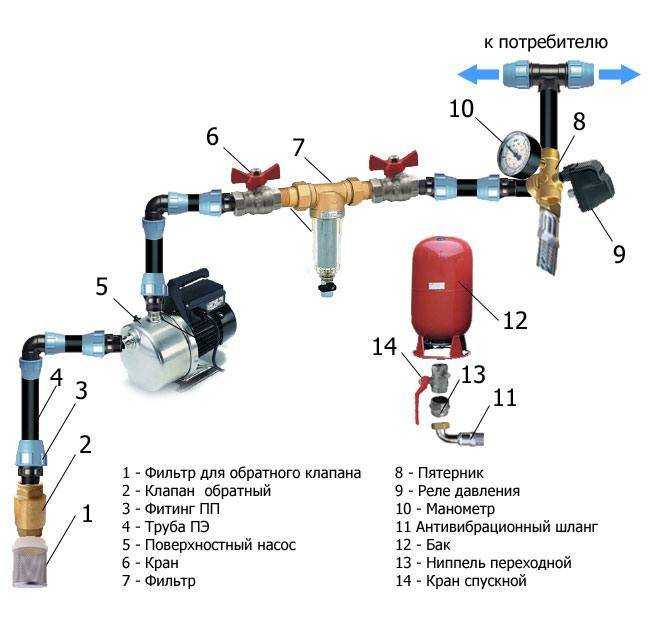

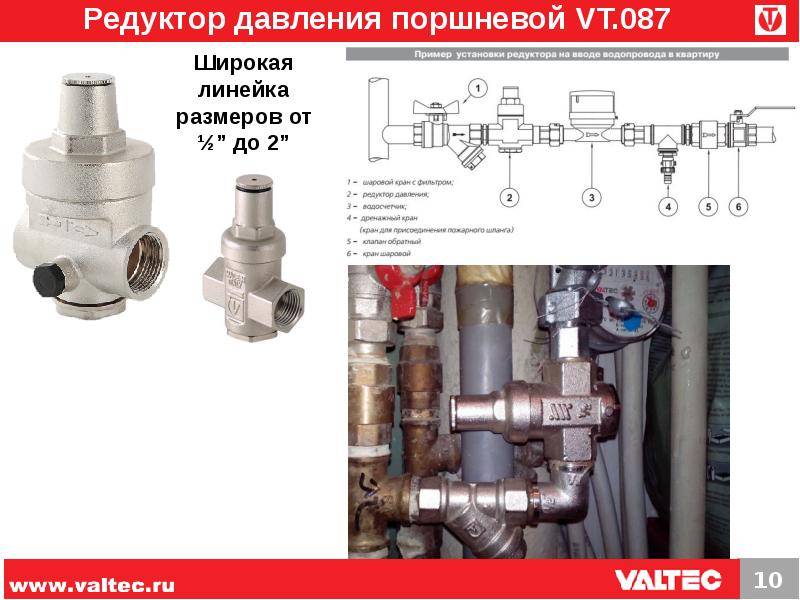

Схема установки для станции

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно.

Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

Тип
Условный проход
Условное давление
ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки. Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т. д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно. Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Осмотрите также седло и диск. Особенно в месте где они прилегают друг к другу. Все должно быть ровно/гладко. От того насколько все точно пригнано, зависит герметичность этого типа арматуры. В моделях подороже на пластине установлено резиновое/полимерное/пластиковое уплотнительное кольцо. Стоит ли говорить, что оно должно лежать ровно, без волн, не должно быть царапин или заусенцев.

Есть два варианта установки обратного клапана на систему водоснабжения, если в ней задействована насосная станция:

перед насосной станцией;
сразу после храповика на трубе всасывающей.

Наиболее оптимальным считается второй вариант, потому что установка обратного клапана перед станцией может привести к ограничению объема воды, необходимого для сброса во всасывающую трубу и последующего захвата насосом в момент его включения.

В этом случае вместе с рабочей средой насос может захватить порцию воздуха. Это приводит к появлению шума в трубопроводе и выталкиванию воздушной пробки в момент открывания водоразборного крана.

Часто встречающиеся ошибки при обустройстве невозвратного клапана:

не учитывается направление потока;
соединения плохо загерметизированы, что может привести к протечкам при закрытом затворе;
подобрано чересчур большое сечение устройства, поэтому оно стучит во время работы;
клапан излишне близко размещен к насосу, что становится причиной дребезжания;
использовано много сантехнического льна при обмотке резьбы – муфта может расколоться.

Иногда забывают убрать заглушку проходного отверстия либо фиксатор затвора.

Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
Чаще всего обратный клапан перестает работать:

При попадании в корпус мусора и камней;
При повреждении пружины;
При снашивании поверхности резиновых или пластиковых уплотнителей;
Постепенного старения и потери эластичности пластика и резины;
Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.

Определить место, где ставить обратный клапан – не главное, что нужно знать об этом элементе системы водоподачи.

Современный рынок представляют отечественные и зарубежные представители. V107, 19ч21бр, 16ч42р – артикулы наилучших модификаций. Эти изделия характеризуются длительным сроком службы, надежностью, неприхотливостью, ремонтопригодностью. Но главное, монтажные работы можно произвести собственными руками без применения специализированного инструмента и не тратить деньги на работу строительной бригады.

Типы

, принцип работы и правила установки

Установка насоса для стабильной подачи воды в дом требует подключения дополнительных клапанов. В водопроводе или на опущенной в колодец всасывающей трубе монтируется обратный клапан для насоса, небольшое, но полезное устройство.

Вы хотите самостоятельно оборудовать насосную систему запорной арматурой, но не знаете, как это правильно сделать и какая арматура подойдет для этих целей?

Поможем разобраться в вопросе – в этом материале предлагаем ознакомиться с конструкцией, принципом работы обратного клапана, основными разновидностями. А также предоставим пошаговую инструкцию по его установке.

Содержание статьи:

Назначение и принцип действия задвижки
Типы запорных устройств
Клапаны обратные для скважинных насосов
Типы клапанов обратных трубных
- Классификация №1 — по типу запорный элемент
- Классификация №2 — по типу крепления
- Классификация №3 — по материалу
Рекомендации по установке такого клапана
Выводы и полезное видео по теме

Назначение и принцип работы клапана

Обратный клапан, как и любое устройство для водопровода, устанавливается с целью защиты сети от любых изменений параметров потока. Проще говоря, чтобы вода подавалась непрерывно, без остановок и перебоев, в нужном количестве.

Более узкое назначение клапана — организация движения воды в одном направлении и препятствие обратному ее движению.

Производители насосных станций комплектуют комплекты клапаном, а если этого элемента запорной арматуры нет в наличии, то настаивают на обязательном его приобретении

Задачи, которые такой клапан устанавливает на насосной линии:

стабилизирует и напор воды при движении из колодца или колодца;
организует подачу воды в нужном направлении — от источника к потребителю;
Обеспечивает постоянное заполнение магистрали;
защищает оборудование от скачков давления, форс-мажорных ситуаций и внеплановых ремонтов.

Принцип работы зависит от типа и конструкции клапана. Рассмотрим его на примере устройства, предназначенного для врезки в трубу.

Простейшая модель для сантехники, изготовлена из латуни и пружинной нержавеющей стали. Способ соединения — муфта, резьба — внутренняя. Рассчитан на температуру до +110 ˚С

Основными конструктивными элементами обратного клапана являются две рабочие части: седло и запорный элемент . Для возврата запорного элемента в исходное положение предназначена пружина.

Принцип работы обратного клапана прост. При движении жидкости в прямом направлении, от источника к внутренним сетям, диск клапана перемещается внутри корпуса, открывая щель для воды. Если жидкость движется в обратном направлении, запорный элемент плотно прижимается к седлу и полностью перекрывает проходное сечение.

Запорный элемент имеет несколько вариантов исполнения: цилиндрический золотник, конус, шар, пластина. Точное попадание в седло при обратном движении обеспечивают дополнительные направляющие

Без обратных клапанов при выключении насоса жидкость, согласно законам гидродинамики, уходила бы обратно в колодец или колодец.

Типы запорных устройств

По месту установки все обратные клапаны, предназначенные для насосного оборудования, делятся на две категории:

для монтажа на всасывающий патрубок поверхностного насоса или через переходник к погружному насосу;
для установки на трубопровод.

Первые препятствуют обратному движению воды и обеспечивают непрерывное заполнение системы; последние регулируют.

Мы рекомендуем устанавливать оба типа запорных клапанов, так как функции устройств различаются. Клапан на всасывающем шланге дополнительно защищает насос от «сухого хода», препятствует возникновению воздушных пробок, то есть отвечает за исправность насоса. Даже если оборудование изначально оснащено опцией защиты от «сухого хода», благодаря обратному клапану вам не придется постоянно доливать воду.

Установка такого клапана на месте всасывания обязательна. Но для стабилизации давления в системе аналогичное устройство монтируется перед насосной станцией или перед гидробаком, если он расположен отдельно

Клапаны, которые устанавливаются на трубу в разводке дома, препятствуют возврату жидкости наружу к насосу или скважине. Они поддерживают нужный напор воды и регулируют напор. Основная функция трубных моделей – защита насосного и сантехнического оборудования от резких скачков давления и .

Обратные клапаны для скважинного насоса

Обратные клапаны, установленные на линии всасывания, называются донными клапанами. Применяются в комплексе насосных станций для предотвращения сброса воды из сети обратно в скважину и поддержания давления на нужном уровне.

Модели отличаются дизайном. Обычно используются пружинные, реже — дроссельные заслонки. Если в рессорной основными рабочими органами являются пружина и диск, перекрывающий поток, то в случае створчатого имеется 1-2 клапана, открывающихся под давлением жидкости.

Различается и способ крепления устройства к трубе или шлангу. Чаще используются изделия с муфтовым способом крепления, реже — с фланцевым .

Популярным типом клапана для погружных насосов является пружинное устройство с муфтовым способом крепления. Монтаж производится на трубу ПНД с помощью резьбового соединения

Чтобы не засорялся клапан и осадок со дна источника не продвигался дальше — в насосное оборудование, под него устанавливается фильтр с мелкой сеткой .

Типы трубных обратных клапанов

В зависимости от условий монтажа и особенностей водопровода устанавливаются клапаны, отличающиеся по конструкции, размерам, материалу и способу крепления. Одни предназначены для труб небольшого диаметра и для бытовых нужд, другие для централизованного водоснабжения.

Рассмотрим основную классификацию обратных клапанов для воды.

Классификация №1 — по типу запирающего элемента

Часть клапана внутри корпуса, отвечающая за перекрытие секции, бывает различной конфигурации.

По запорному элементу различают следующие типы устройств:

Подъемное , в котором затворное устройство перемещается вверх/вниз в зависимости от наличия или отсутствия давления воды в трубе. Пружина отвечает за динамику, а шпуля выполняет роль затвора.
Вертлюг также оснащен шпулей — лепестком или «лепестком». При включении насоса он откидывается назад и расчищает путь для жидкости; при выключении закрывается, перекрывая сечение.
Двустворчатый клапан , перекрывающий путь водному потоку двумя соединительными створками.

Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют устанавливать одни устройства только на горизонтальные трубы, другие — на вертикальные.

Для бытового использования целесообразно приобретать пружинные клапаны, отличающиеся простой конструкцией и простотой монтажа. Если вы решаете насосную систему с обратными клапанами, мы рекомендуем именно такую модель.

Образец пружинного клапана, установленного в трубопроводе котла и предупреждающего гидроудар. К системе подключается насосная станция, перекачивающая воду из скважины

Конструкция клапана пружинного состоит из следующих элементов:

корпус латунный (сталь, полимер), состоящий из двух частей — основания и крышка с седлом;
дисковый элемент с резиновым уплотнителем, упирающимся в седло;
шток выполняющий функции центрирования и держателя;
пружина для возврата фиксирующего элемента в исходное состояние.

Такая арматура, как поворотная, в бытовом водоснабжении практически не применяется, но часто применяется для промышленных трубопроводов, диаметр которых достигает 0,5 и даже 1,5 м.

Классификация № 2 — по типу крепления

Врезка в трубу осуществляется различными способами, которые выбираются в зависимости от материала трубы и условий монтажа.

Наиболее приемлемыми являются четыре типа клапанов:

фланцевый;
межфланцевый;
муфта;
сварной.

В системах, соединенных с насосными станциями, целесообразно использовать соединительный тип с пружинным механизмом и простым монтажом. А вот в более «серьезных» сетях, например, для оборудования подачи воды в многоквартирный дом, с успехом применяются все вышеперечисленные типы.

Фотогалерея

Фото

Клапаны фланцевые названы по крепежным элементам — фланцам. Отличаются большими размерами и весом, изготавливаются из стали или чугуна. Основная сфера применения – подача жидкостей или газов в промышленных масштабах

Бесфланцевые устройства монтируются без фланцев. Они часто используются в пневматических и гидравлических системах, испытывающих гидравлический удар. Для смягчения удара они монтируются вместе с демпфирующими амортизаторами.

Резьбовые муфты являются наиболее удобной арматурой для установки в бытовую сеть. Крепление обеспечивается двумя резьбовыми переходами, диаметр которых измеряется в дюймах. Изделия с металлическими крышками считаются более надежными, чем с пластиковыми.

Знакомьтесь под названием «сварка-сварка». Врезка в трубу происходит в разборном состоянии, для удобства соединения используется хомут-хомут (монолитная скоба). Материал изготовления — нержавеющая сталь AISI 304 и AISI 316, возможный диаметр — 0,25-1 м

Чугунные фланцевые промышленные модели

Клапаны межфланцевые дисковые

Соединительные устройства для врезки в бытовой трубопровод

Модели под сварку

Если вы решили установить в домашней насосной сети обратный клапан, стоит остановиться на муфтовой модели. Устройства можно приобрести в специализированных магазинах по цене от 40 до 600 рублей. Размер изделия — 1ˮ, 1/2ˮ, 3/4ˮ.

Классификация №3 — по материалу

Корпуса клапанов выполнены из материалов, надежно защищающих внутренний механизм, не деформируются от действия внешней среды и жидкости, протекающей по трубам.

Клапан обратный на трубу бывает:

сталь;
чугун;
бронза;
латунь;
пластик.

Изделия, устанавливаемые возле центробежных насосов в системе отопления, должны быть металлическими, так как пластмасса не подходит для горячей воды.

Образец латуни ОК, универсальный в применении. Устанавливается как на металлические, так и на пластиковые трубы. Изделие не ржавеет, не гнется, не меняет технические характеристики со временем

Чугун Клапаны отличаются большим весом и шероховатостью материала. Но они не используются для оборудования автономных домашних сетей, а устанавливаются только для промышленной эксплуатации на трубы большого диаметра.

Приборы из пластика легкие и недорогие, их установка очень быстрая. Но их нельзя применять к серьезным водопроводным системам дома.

Полимерные изделия подходят для полипропиленовых труб в сетях с малым напором воды — например, для полива огорода или перекачки воды в ванну

Внутренние детали — седло, замки, шток — арматуры из полимеров , нержавеющая сталь или алюминий. Они долговечны и устойчивы к коррозии. Рабочий элемент, пружина, изготовлен из специальной пружинной стали , имеющей увеличенный срок службы.

В арматуре, устанавливаемой на централизованных магистралях и промышленных объектах, выдерживающей большие нагрузки, пластиковой или

0057 резиновые уплотнения .

Выводы и полезное видео по теме

Рекомендации по выбору и установке обратного клапана для погружного насоса:

Подробности конструкции и назначения:

О нюансах установки клапана в следующее видео:

О необходимости установки обратных клапанов говорить не стоит — это устройство является обязательным для стабильной работы системы водоснабжения. Используется с , и с для продления срока службы оборудования и защиты системы от аварий.

Есть опыт установки обратного клапана? Или хотите спросить совета у наших специалистов или более опытных пользователей в этом вопросе? Задавайте вопросы, делитесь своим мнением в разделе комментариев под этой статьей.

Узнайте о Steam | Обратные клапаны

Дом
/
Узнать о паре
/

Обратные клапаны

Содержимое

Запорные клапаны — линейное движение
Запорные клапаны — поворотное движение
Обратные клапаны
фильтры
Сепараторы
Манометры Смотровые стекла Вакуумные выключатели

Назад, чтобы узнать о паре

Клапаны обратные

Клапаны обратные (обратные) устанавливаются на трубопроводах для пропуска потока только в одном направлении; помогает защитить оборудование и процессы. В этом учебном пособии объясняются работа, преимущества, области применения и выбор различных конструкций, включая подъемные, дисковые, поворотные и межфланцевые обратные клапаны.

Обратные клапаны или обратные клапаны устанавливаются в трубопроводных системах для пропуска потока только в одном направлении. Они полностью управляются реакцией на линейную жидкость и поэтому не требуют внешнего управления. В этом тексте ожидаемое или желаемое направление потока называется «прямой поток», поток в противоположном направлении — «обратный поток».

Существует ряд причин для использования обратных клапанов, в том числе:

Защита любого элемента оборудования, на которое может повлиять обратный поток, такого как расходомеры, сетчатые фильтры и регулирующие клапаны.
Для проверки скачков давления, связанных с гидравлическими силами, например, гидроударом.

Эти гидравлические силы могут вызывать волну давления, которая распространяется вверх и вниз по трубопроводу до тех пор, пока энергия не рассеется.

Предотвращение затопления.
Предотвращение обратного потока при выключении системы.
Предотвращение потока под действием силы тяжести.
Сброс вакуумных условий.

Хотя обратные клапаны могут эффективно перекрыть обратный поток, их никогда не следует использовать вместо запорного клапана для удержания свежего пара на участке трубы.

Как и в случае с запорными клапанами, существует ряд различных конструкций обратных клапанов, каждая из которых подходит для определенных областей применения. В этом модуле обсуждаются различные типы обратных клапанов и их применение, а также метод выбора правильного размера.

Подъемные обратные клапаны

Подъемные обратные клапаны аналогичны по конфигурации шаровым клапанам, за исключением того, что диск или заглушка приводятся в действие автоматически. Впускное и выпускное отверстия разделены заглушкой конической формы, которая обычно опирается на металлическое седло; в некоторых клапанах плунжер может удерживаться на своем седле с помощью пружины. Когда поток в клапан направлен вперед, давление жидкости поднимает конус с седла, открывая клапан. При обратном потоке конус возвращается на свое место и удерживается на месте за счет давления обратного потока.

Если используется металлическое седло, подъемный обратный клапан подходит только для применений, где допустима небольшая утечка в условиях обратного потока. Кроме того, конструкция подъемного обратного клапана обычно ограничивает его применение водой, поэтому они обычно используются для предотвращения обратного потока конденсата в конденсатоотводчиках и на выходах циклических конденсатных насосов.

Основное преимущество подъемного обратного клапана заключается в его простоте, а поскольку конус является единственной движущейся частью, клапан прочен и требует минимального обслуживания. Кроме того, использование металлического седла ограничивает износ седла. Подъемный обратный клапан имеет два основных ограничения; во-первых, он предназначен только для установки в горизонтальные трубопроводы, а во-вторых, его размер обычно ограничивается DN80, выше которого клапан становится слишком громоздким.

Подъемный обратный клапан поршневого типа является модификацией стандартного подъемного обратного клапана. В нем вместо конуса используется заглушка в форме поршня, и к этому механизму применяется демпфер. Заслонка производит демпфирующий эффект во время работы, тем самым устраняя повреждения, вызванные частым срабатыванием клапана, например, в трубопроводных системах, которые подвержены скачкам давления или частым изменениям направления потока (например, котельная). выход).

Поворотные обратные клапаны

Поворотный обратный клапан состоит из заслонки или диска того же диаметра, что и отверстие трубы, которое свисает на пути потока. При движении потока вперед давление жидкости заставляет диск поворачиваться вверх, позволяя потоку проходить через клапан. Обратный поток приведет к тому, что диск упрется в седло и остановит обратный поток жидкости по трубе. При отсутствии потока вес заслонки отвечает за закрытие клапана; однако в некоторых случаях закрытию может способствовать использование утяжеленного рычага. Как видно из рисунка 12.3.2, весь механизм заключен в корпус, что позволяет заслонке убираться из пути потока.

Поворотные обратные клапаны создают относительно высокое сопротивление потоку в открытом положении из-за веса диска. Кроме того, они создают турбулентность, так как заслонка «плавает» в потоке жидкости. Это означает, что обычно перепад давления на поворотном обратном клапане больше, чем на других типах.

При резких изменениях расхода диск может ударяться о седло клапана, что может привести к значительному износу седла и возникновению гидравлического удара по системе трубопроводов. Этого можно избежать, установив на диск демпфирующий механизм и используя металлические седла для ограничения износа седла.

Бесфланцевые обратные клапаны

Как подъемные, так и поворотные обратные клапаны имеют тенденцию быть громоздкими, что ограничивает их размер и делает их дорогостоящими. Чтобы преодолеть это, были разработаны межфланцевые обратные клапаны. По определению межфланцевые обратные клапаны предназначены для установки между набором фланцев. Это широкое определение охватывает множество различных конструкций, включая дисковые обратные клапаны и межфланцевые версии поворотных или раздельных дисковых обратных клапанов.

Дисковые обратные клапаны

Дисковый обратный клапан состоит из четырех основных компонентов: корпуса, диска, пружины и фиксатора пружины. Диск движется в плоскости под прямым углом к потоку жидкости, сопротивляясь пружине, удерживаемой на месте фиксатором. Корпус выполнен в виде встроенного центрирующего кольца, облегчающего установку. Если требуется уплотнение с нулевой утечкой, можно использовать мягкое седло.

Когда сила, действующая на диск со стороны давления на входе, превышает силу, действующую на пружину, вес диска и любое давление на выходе, диск вынужден подняться со своего седла, позволяя потоку проходить через клапан. Когда перепад давления на клапане уменьшается, пружина возвращает диск на свое седло, закрывая клапан непосредственно перед тем, как возникает обратный поток. Это показано на рисунке 12.3.4. Наличие пружины позволяет устанавливать дисковый обратный клапан в любом направлении.

Перепад давления, необходимый для открытия обратного клапана, в основном определяется типом используемой пружины. В дополнение к стандартной пружине доступно несколько вариантов пружины:

Без пружины — используется при небольшом перепаде давления на клапане.

Пружина Nimonic

— используется в условиях высоких температур.
Усиленная пружина — увеличивает требуемое давление открытия. При установке на линию питательной воды котла его можно использовать для предотвращения затопления паровых котлов, когда они не находятся под давлением.

Как и для всех межфланцевых обратных клапанов, размер дискового обратного клапана определяется размером соответствующего трубопровода. Это обычно обеспечивает правильный размер клапана, но бывают случаи, когда размер клапана больше или меньше.

Обратный клапан увеличенного размера часто определяется постоянным дребезжанием клапана, то есть повторным открытием и закрытием клапана, которое происходит, когда клапан открыт лишь частично. Это вызвано тем, что при открытии клапана происходит падение давления на входе; если это падение давления означает, что перепад давления на клапане падает ниже требуемого давления открытия, клапан захлопнется. Как только клапан закрывается, давление снова начинает расти, поэтому клапан открывается, и цикл повторяется.

Превышение размера обычно можно исправить, выбрав клапан меньшего размера, но следует отметить, что это увеличит перепад давления на клапане для любого потока. Если это неприемлемо, эффект вибрации можно устранить, уменьшив закрывающее усилие на диске. Это можно сделать либо используя стандартную пружину вместо усиленной, либо вообще сняв пружину. Другой альтернативой является использование мягкого сиденья; это не предотвращает болтовню, а скорее снижает шум. Однако следует соблюдать осторожность, так как это может привести к чрезмерному износу сиденья.

Недостаточный размер приводит к чрезмерному падению давления на клапане и, в крайнем случае, может даже препятствовать потоку. Решение – замена малогабаритного клапана на более крупный.

Дисковые обратные клапаны меньше и легче, чем подъемные и стандартные поворотные обратные клапаны, и, следовательно, стоят меньше. Однако размер дискового обратного клапана ограничен DN125; выше этого конструкция усложняется. Как правило, такая конструкция включает диск в форме конуса и пружину небольшого диаметра, которая удерживается и направляется вдоль центральной линии конуса, что является более сложным и дорогим в изготовлении. Даже в этом случае размеры таких конструкций ограничены DN250.

Стандартные тарельчатые обратные клапаны не следует использовать в устройствах с сильно пульсирующим потоком, например, на выходе из поршневого воздушного компрессора, так как повторные удары диска могут привести к выходу из строя фиксатора пружины и высокому уровню стресс весной. Для таких применений доступны специально разработанные фиксаторы. Эти конструкции обычно уменьшают величину хода диска, что эффективно увеличивает сопротивление потоку и, следовательно, увеличивает перепад давления на клапане.

Конструкция дисковых обратных клапанов позволяет устанавливать их в любом положении, в том числе на вертикальных трубопроводах, где поток жидкости направлен вниз.

Межфланцевые обратные клапаны поворотного типа

Они аналогичны стандартным поворотным обратным клапанам, но не имеют полнотелой конструкции, вместо этого, когда клапан открывается, заслонка вдавливается в верхнюю часть трубопровода. Следовательно, заслонка должна иметь меньший диаметр, чем у трубопровода, и из-за этого дополнительно увеличивается перепад давления на клапане, часто высокий для клапанов поворотного типа.

Обратные клапаны поворотного типа используются в основном на больших диаметрах трубопроводов, как правило, выше DN125, потому что на небольших трубопроводах перепад давления, вызванный «плаванием» диска в потоке жидкости, становится значительным. Кроме того, при использовании этих клапанов больших размеров можно добиться значительной экономии средств из-за небольшого количества материала, необходимого для изготовления клапана.

Однако при использовании клапанов большего размера возникает одна проблема; из-за своего размера диски особенно тяжелые и поэтому обладают большой кинетической энергией при закрытии. Эта энергия передается седлу и технологической жидкости, когда клапан захлопывается, что может привести к повреждению седла клапана и возникновению гидравлического удара.

Области применения межфланцевых обратных клапанов

Бесфланцевые обратные клапаны становятся предпочтительным типом обратных клапанов для большинства применений благодаря их компактной конструкции и относительно низкой стоимости. Ниже приводится список некоторых из их наиболее распространенных применений:

Подводящие трубопроводы котлов. Обратный клапан используется для предотвращения возврата котловой воды по подающему трубопроводу в резервуар для хранения, когда питательный насос перестает работать. Кроме того, на питательном трубопроводе котла может быть установлен дисковый обратный клапан с усиленной пружиной и мягким седлом, чтобы предотвратить самотечный поток в котел, когда питательный насос отключен.

Конденсатоотводчики – За исключением конденсатоотводчиков со сбросом в атмосферу, после конденсатоотводчиков всегда следует устанавливать обратные клапаны для предотвращения обратного потока конденсата, заливающего паровое пространство. Обратный клапан также предотвратит повреждение конденсатоотводчика в результате любого гидравлического удара в линии конденсата. Следует отметить, что при использовании конденсатоотводчиков струйного типа обратный клапан должен быть установлен не менее чем в 1 м за конденсатоотводчиком.

Контуры горячей воды — Обратный клапан должен быть установлен после каждого насоса для предотвращения обратного потока через насос, когда он отключен (см. Рисунок 12.3.8).

Вакуумные выключатели — Обратные клапаны можно использовать в качестве вакуумных выключатели, установив их в обратном порядке. При создании вакуума клапан открывается, позволяя всасывать воздух из атмосферы (см. рис. 12.3.9).

Смешивание. На каждой линии подачи должен быть установлен обратный клапан для предотвращения обратного потока по разным линиям, что может привести к загрязнению. Распространенным применением смешивания является смешивание горячей и холодной воды для получения горячей воды (см. рис. 12.3.10).

Защита трубопроводной арматуры. Обратные клапаны используются для предотвращения повреждения оборудования, такого как расходомеры и регулирующие клапаны, которые могут быть повреждены обратным потоком. Обратные клапаны также предотвращают попадание содержимого фильтров в трубопроводы, расположенные выше по течению, из-за обратного тока жидкости.
Применение с несколькими котлами. На выходе каждого котла должен быть установлен обратный клапан, чтобы предотвратить попадание пара в котлы, которые могут находиться в режиме горячего резерва (см. рис. 12.3.11).

Сосуды продувки — Когда сосуд продувки получает продувку более чем от одного котла, на каждой отдельной линии продувки должен быть установлен межфланцевый обратный клапан. Это предотвратит попадание продувки из одного котла обратно в другой котел. Во многих странах это требование законодательства.
Сосуды мгновенного испарения — межфланцевый обратный клапан установлен на выходе пара из сосуда мгновенного испарения; это гарантирует, что пар из любого клапана подпитки не попадет обратно в расширительный сосуд (см. рис. 12.3.12). После конденсатоотводчика также устанавливается обратный клапан, который опорожняет испарительную емкость.

Обратные клапаны с разъемным диском

Обратный клапан с разъемным диском или обратный клапан с двумя пластинами разработан для преодоления ограничений по размеру и перепаду давления, присущих поворотным и межфланцевым обратным клапанам. Створка поворотного обратного клапана по существу разделена и шарнирно закреплена по центру, так что две дисковые пластины будут качаться только в одном направлении. Дисковые пластины удерживаются в седле пружиной кручения, установленной на шарнире.

Для удержания шарнира в центре канала потока можно использовать внешние стопорные штифты. Эти стопорные штифты являются частым источником утечек из клапана. Усовершенствованная конструкция обеспечивает внутреннюю фиксацию шарнира, а поскольку клапанный механизм полностью герметизирован внутри корпуса, предотвращается утечка в атмосферу (см. рис. 12.3.13)

Клапан нормально закрыт, так как тарелки закрыты торсионной пружиной. Когда жидкость течет в прямом направлении, давление жидкости заставляет дисковые пластины шарнирно открываться, позволяя течь. Обратный клапан закрывается пружиной, как только поток прекращается, прежде чем может возникнуть обратный поток.

Частое открытие и закрытие обратного клапана с разъемным диском может вскоре привести к повреждению седла, если пятки дисковых пластин во время открытия будут тереться о седло. Чтобы преодолеть это, пятка дисковых пластин поднимается во время начального открытия клапана, и пластины вращаются исключительно на шарнире, а не на поверхности седла.

Обратный клапан с разъемным диском имеет несколько преимуществ по сравнению с другими типами обратных клапанов:

Конструкция с разъемным диском не имеет ограничений по размеру, и эти клапаны производятся с размерами до DN5400.
Падение давления на обратном клапане с разъемным диском значительно ниже, чем на других типах.
Могут использоваться при более низком давлении открытия.
Обратные клапаны с разъемным диском могут устанавливаться в любом положении, в том числе на вертикальных трубопроводах.

Другие типы обратных клапанов

Вышеупомянутые типы обратных клапанов наиболее часто встречаются в паровых, конденсатных и жидкостных системах. Тем не менее, несколько других типов также доступны. Три типа, перечисленные ниже, в основном подходят для работы с жидкостями, а затем могут использоваться в системах с конденсатом:

Шаровой обратный клапан. Он состоит из шара с резиновым покрытием, который обычно устанавливается на входе клапана, герметизируя вход. . Когда на шар оказывается давление, он смещается со своего места по направляющей, позволяя жидкости проходить через впускное отверстие. Когда давление жидкости падает, шар соскальзывает обратно на свое место на входном седле. Примечание. Шаровые обратные клапаны обычно используются только в жидкостных системах, поскольку с помощью шара трудно обеспечить герметичность.
Мембранный обратный клапан — Гибкая резиновая диафрагма помещается в сетчатый или перфорированный конус острием по направлению потока в трубопроводе (см. рис. 12.3.15). Поток в прямом направлении отклоняет диафрагму внутрь, обеспечивая свободный проход жидкости. При отсутствии потока или наличии противодавления диафрагма возвращается в исходное положение, закрывая клапан. Примечание. Материал мембраны обычно ограничивает применение обратного клапана с мембраной для жидкостей с температурой ниже 180°C и давлением 16 бар.

Обратный клапан с откидным диском — подобен обратному клапану поворотного типа, но створка поворачивается перед центром давления и имеет противовес или подпружинен для принятия нормально закрытого положения (см. рис. 12.3.16). Когда поток направлен вперед, диск поднимается и «плавает» в потоке, оказывая минимальное сопротивление потоку. Диск уравновешен так, что по мере уменьшения потока он будет поворачиваться в закрытое положение, закрываясь до того, как фактически начнется обратный поток. Работа плавная и бесшумная в большинстве условий. Примечание: из-за конструкции обратного клапана с наклонным диском его использование ограничено только жидкостями.

Диаграммы потери давления

Поскольку большинство типов обратных клапанов подходят для использования как в жидкостных, так и в газовых системах, производители обычно показывают падение давления на клапане в виде диаграммы потери давления для воды. Типичный график потери давления показан на рис. 12.3.17. Он показывает падение давления на определенном обратном клапане для данного размера клапана и расхода воды в м³/ч.

Чтобы определить падение давления на обратном клапане для других жидкостей, необходимо рассчитать эквивалентный объемный расход воды, это делается по формуле в уравнении 12.
