Генератор из кулера: Ветрячок из кулера | Сделай сам своими руками

Изготовление мини-ветрогенератора из кулера своими руками: материалы, инструкция, советы

Дата публикации: 24 мая 2019

Содержание

• Почему выгодно сделать мини ветрогенератор из кулера от компьютера
• Перечень необходимых материалов
• Собираем ветрогенератор своими руками из кулера: последовательность работы

Компьютерный «системник», пылящийся на балконе, заслуживает более достойного применения. Например, очень интересны возможности старого кулера, еще недавно охлаждавшего процессор. Немного смекалки и терпения – и на его основе можно изготовить мини ветрогенератор своими руками. Конечно, для электроснабжения всего дома его не хватит, но для питания небольших приборов или устройств – вполне. Обычный ветер скоростью 12км/ч легко заставит генератор давать около 2В для небольшого радиоприемника, лампы или часового механизма.

Почему выгодно сделать мини ветрогенератор из кулера от компьютера

Здесь обязательно стоит отметить следующие преимущества:

• устройство полностью собрано, и вам не придется возиться с мелкими деталями;
• кулер по умолчанию адаптирован на вращение, и в его дополнительной настройке нет необходимости;
• вы экономите на покупке дополнительных деталей;
• достать старый кулер от компьютера не составляет никакого труда, и вы сможете сразу приступить к сборке устройства.

Перечень необходимых материалов

Помимо старого кулера сравнительно крупных размеров, для работы потребуется:

• плотная пластиковая бутылка;
• провод, рассчитанный на работу под слабым напряжением;
• небольшой деревянный брусок 1,5 дюйма диаметром;
• металлические трубки, входящие одна в другую;
• эпоксидный и суперклей;
• ненужный диск CD;
• затягивающиеся хомуты.

Все перечисленное можно легко найти в домашней кладовой или приобрести на ближайшем рынке.

Собираем ветрогенератор своими руками из кулера: последовательность работы

Чтобы быстро изготовить работоспособное устройство и не тратить время на его исправление и ремонт, постройте сборку генератора в такой последовательности:

• Компьютерный кулер «заточен» под свои основные задачи. Поэтому для его волшебной трансформации в генератор лишние детали необходимо удалить. Снимите резиновый уплотнитель и скрытое под ним стопорное кольцо. Так удастся снять «лишние» лопасти кулера, поскольку они будут заменены более крупными.
• На медных катушках обмотки кулера найдите места соединения проводов. Это коннекторы. У одного из них два провода, у других – по одному. К последним нужно добавить по одному дополнительному проводу, аккуратно припаяв их к соединению.
• Переменный ток, который будет образовываться в новом генераторе, должен быть преобразован в постоянный. Для этого потребуется 4 диода. Их попарно обрезают до расстояния в 1см: одну пару – у края с черными штрихами, другую – на противоположной стороне. Длинные концы загибаются таким образом, чтобы форма диода напоминала букву П. Обрезанные диоды припаиваются. Одновременно к вентилятору подсоединяют провод нужной длины.
• Теперь можно протестировать устройство. Для этого потребуется бытовой тестер или светодиоды. Подсоедините их к кулеру, раскрутите его и посмотрите, удается ли ему выработать электрическую энергию.

После того как электрическая часть полностью готова, можно приступать к изготовлению лопастей мини ветрогенератора:

1. Основа конструкции лопастей – плотный пластик чистой бутылки из-под воды, шампуня или бытовой химии. После обрезки дна и верха с крышкой получившийся цилиндр обрезается вдоль.
2. На бумаге рисуем чертеж лопасти. Ее длина зависит от длины пластикового цилиндра, полученного из бутылки. На конце лопасти для последующего удобного соединения вырезается угол 120 градусов.
3. При вырезании лопастей обратите внимание на их полное совпадение по размерам. В противном случае, необходимо подровнять элементы, чтобы они работали в одинаковом режиме.

На следующем этапе лопасти соединяют с кулером. К его пластиковой стороне с помощью суперклея поочередно приклеивают детали. Изогнутая форма лопастей обеспечит отличную аэродинамику и эффективность вращения. Поэтому выравнивать детали не стоит. В качестве опоры готовой конструкции с лопастями будет служить деревянный брусок.

Для изготовления хвостовика следует использовать компакт-диск. В бруске делается сквозное отверстие по диаметру металлической трубки. Если отверстие получилось больше, его можно заделать эпоксидным клеем. Также с помощью клеевого состава можно обработать места пайки проводов и точку соединения бруса и кулера. Хвостовик из диска вставляется в небольшой пропил на конце бруска и затем фиксируется тонкими шурупами через сквозные отверстия в месте пропила.

На завершающем этапе монтажа металлическую трубку большего диаметра вставляют в меньшую, уже присоединенную к конструкции генератора. В качестве подшипника, обеспечивающего вращение внутренней трубки можно использовать фторопласт.

Чтобы убедиться в работоспособности мини ветрогенератора, сделанного своими руками из моторчика, проведите заключительное тестирование. Остается найти подходящее место для нового устройства и выполнить его монтаж.

Как изготовить ветрогенератор из кулера своими руками

Самое логичное применение компьютерного вентилятора не по назначению — это конечно же ветрогенератор. Простота и доступность компьютерного кулера вдохновили многих самодельщиков. Идея создать портативную зарядку своими руками для мобильных устройств не дает покоя многим.

Ветряк из вентилятора от компьютера. На что он способен?

Название видео намекает на то, что автор расскажет о создании ветрогенераторов. Однако, в этом ролике он решил использовать обычный кулер, который обычно используется для охлаждения компьютерных деталей. Переделывая его в генератор, пришлось немного подумать и потрудиться. Автор отметил, что пришлось перемотать все обмотки и соединить их по положительному и отрицательному контакту, чтобы получить два вывода. Также была убрана плата с датчиком холла, так как она не нужна в создании генератора. В результате получился упрощенный, но все же рабочий ветрогенератор. Автор провел тестирование и отметил, что не стоит ожидать феноменальной мощности от этого генератора, но он все же может быть использован для получения достаточно высокой мощности на максимальных оборотах.

Для того чтобы его раскрутить, я буду использовать обычный пылесос. После замеров удалось выяснить, что мощность у данного кулера неплохая. Конечно, учитывая, что данный кулер не предназначен для таких целей и мощность магнита у него очень слабая. Но все же он показал неплохие результаты.

Товары для изобретателей Ссылка на магазин.

Для полноценной ветрогенерации потребуется довольно немало кулеров. В итоге у нас получился ветрогенератор из кулера с вполне неплохими показателями. Если вам понравилось видео, ставьте лайки и подписывайтесь на канал, ведь еще много будет интересных видео.

Электроника для самоделок вкитайском магазине.

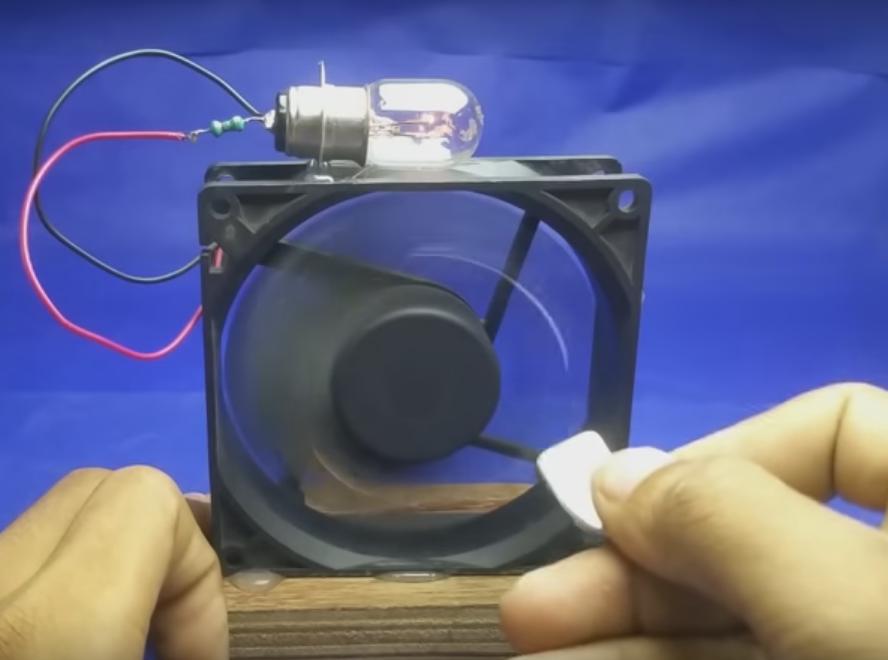

Давно хотел проверить — на что реально способна это вертушка из маленького вентилятора?

Берем любой корпусной вентилятор, чем больше в диаметре, тем лучше. Многие наивно полагают, что его электродвигатель сразу превратится в генератор, стоит его только покрутить.  Однако, максимум, на что он способен в таком исполнении — это зажечь слабенький светодиод. Неужели это предел? Почему так мало?  Чтобы понять причину, нужно заглянуть внутрь устройства. Весь фокус в том, что в таких кулерах стоит безколлекторный двигатель. Он конструктивно не приспособлен работать в обратном режиме как генератор, и вот почему: его обмотки намотаны последовательно двойным проводом, да еще и противоположно друг другу, а полюса магнита чередуются. Поэтому при вращении вентилятора в катушках будет возникать противо-эдс и такой генератор будет неэффективен.

Купить готовый ветряк можно в этом китайском магазине.

Вариант переделки кулера в ветрогенератор

Давайте рассмотрим план «Б». В качестве основы мы возьмем обычный щеточный моторчик, который часто встречается в принтерах. Из него очень просто сделать генератор, не требующий сложных переделок. Механический коллектор позволяет сразу получать постоянный ток при вращении, и вам не придется заморачиваться с выпрямителями. Кроме того, он обладает минимальной силой сопротивления, что очень важно для работы с маленькими крыльчатками.

Однако стоит заметить, что он требует высоких оборотов для эффективной работы, а значит, нужен сильный ветер. Мы проведем серию испытаний, чтобы узнать, что можно получить из его работы. Если скорость ветра составляет менее пяти метров в секунду, то ловить на нем вообще нечего. Однако, в диапазоне от пяти до десяти метров в секунду он в состоянии запитывать крупный светодиодный фонарь. Вы его можете использовать для дежурного освещения в небольших помещениях, коридорах, уличных дорожках или в качестве маячка.

Если вы добавите в цепь накопительную батарею в виде ионистора, то решится проблема с порывами ветра, и конструкция станет более практичной. Вы можете разместить такой ветрогенератор на балконе вашего высотного дома, найдя ему свое применение.

К сожалению, использовать ветряк для зарядки мобильных телефонов не получится. Для этого мощности будет недостаточно. Мы можем набрать вольтаж, но ток при этом не будет превышать 50 мА, что очень мало для нормальной зарядки. Для этого необходимо раза в десять больше мощности, что возможно только при ураганном ветре.

Однако, большим плюсом маленького ветряка является то, что он не боится сильных порывов ветра и не нуждается в защите. Конструкция также проста и доступна для любого самодельщика, готового творить чудеса своими руками.

В заключение, можно сказать, что создание ветрогенератора из кулера своими руками — это интересный и доступный способ получения собственной электроэнергии в условиях дачи, загородного дома или на сельском участке для питания простейших радиоприемников или светодиодов. Для создания такого устройства не требуется больших затрат и специальных навыков. Главное, следует помнить о безопасности и правильной сборке, чтобы получить максимальный результат и избежать возможных проблем.
