Гнб метод прокладки труб: Метод ГНБ, технология горизонтально направленного бурения

Прокладка труб методом ГНБ | Инжпласт

ГНБ – это бестраншейный контролируемый способ прокладки подземных магистралей для разного вида потребностей, для которого используются специальные комплексные установки. Длина магистрали может доходить до нескольких километров, а диаметр иногда превышает полтора метра. Трубы изготавливаются из абсолютно разного материала (ПНД, сталь и т.д.), а воздействие на окружающую среду сводится к минимуму.

Для построения подземных магистралей проводят тщательные проверки грунта, делают расчеты траектории бурения, оформляют разрешения.

Процесс ГНБ делится на 5 этапов:

1. Прокладка пилотной скважины.
2. Расчет принципа измерения направления.
3. Расширение скважины.
4. Протягивание трубопровода.
5. Заключение.

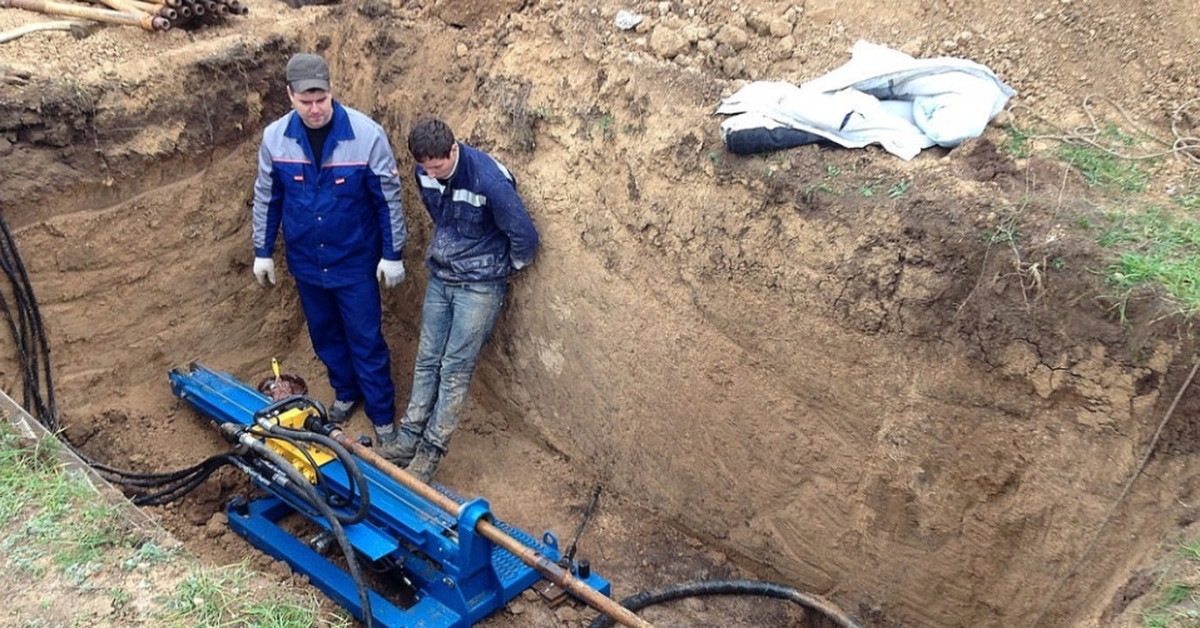

Для реализации бурения используют ГНБ установки. Важной характеристикой установок является максимальная длина и диаметр скважины. К второстепенным параметрам можно отнести показатель расхода бентонитового раствора.

1. Техническая перспектива:

• отсутствие потребности в создании траншеи;
• минимальные сроки;
• процесс требует минимального количества техники;
• риск аварии минимальный;
• установки полностью автономные.

2. ГНБ цены:

• минимальные затраты на энергопотребление установок;
• нулевые затраты на восстановление участков;
• низкие затраты на земляную технику.

3. Экология:

• отсутствие потребностей нарушения ландшафта и инфраструктуры и экологического баланса;
• бурение не влияет на зоны проживания людей.

Очень важным моментом бурения является управление. Пока бур находится под землей, зонд установленный на нем, передает информацию об угле расположения, температуре и количестве оборотов. С помощью этого возможность плачевных последствий сводится к минимуму.

Прокладка труб ПНД методом ГНБ

Что касается труб, которые можно использовать для ГНБ. Довольно часто к нам обращаются клиенты с запросом на технические трубы ПНД для прокладки их методом ГНБ, но технические трубы нельзя прокладывать таким способом, потому что они изготавливаются из вторсырья и хоть и способны выдерживать давление, но при натяжении могут выйти из строя.

Только водопроводные и газовые трубы ПНД подходят для прокладки методом ГНБ, так как их изготавливают по ГОСТу из качественного полимерного сырья. Наиболее популярны трубы ПНД в защитной оболочке, так как их внешний слой, изготовленный из полипропилена, защищает трубу от механических повреждений в процессе протяжки через грунт

СВЕЖИЙ ОТЗЫВ О КОМПАНИИ ИНЖПЛАСТ

Прочитать другие отзывы или оставить свой

Оборудование для бестраншейной прокладки инженерных коммуникаций труб – установки Энерпром

• Главная
• Оборудование для бестраншейной. ..

Онлайн-запрос

Установки горизонтально направленного бурения ГНБ

Метод горизонтально направленного бурения позволяет решить проблему прокладки подземных коммуникаций в стеснённых условиях городской застройки. Предлагаем установки ГНБ колодезного и котлованного типов.

Установки для проколов под дорогами

Установки для направленного прокола в стесненных условиях. Суть работы состоит в том, что первичная скважина не разбуривается, а прокалывается с помощью наконечника в форме пики многотонным усилием.

Оборудование для продавливания труб, установки УБПТ «Горизонт»

Установки УБПТ «Горизонт» предназначено для продавливания стальных и железобетонных труб в грунтах при строительстве трубопроводов различного назначения, а также устройства футляров для прокладки инженерных коммуникаций. (Установка «Горизонт»).

Установка проталкивания труб УПТ-700

Установка УПТ-700 предназначена для проталкивания труб диаметрами 426, 630, 820, 1020, 1220 и 1420 мм в тоннельные переходы. Установка снабжена насосной стацией производительностью 30л/мин. при номинальном давлении 50 МПа.

Установки разрушения (санации) труб

Установки предназначены для бестраншейной замены старых трубопроводов путем их разрушения и протягивания новой трубы такого же диаметра или большего.

Системы локации SNS

Система локации SNS применяется при выполнении работ по бестраншейной прокладке инженерных коммуникаций (ГНБ, управляемый прокол грунта) для определения и отслеживания местоположения зонда, установленного в буровой головке.

Проходческий щит

Предназначен для разработки грунта и устройства коллекторных тоннелей, посредством укладки тюбинга.

Гидравлический динамический инструмент

Гидравлический динамический инструмент предназначен для решения широкого спектра задач, связанных с металлообработкой, прокладкой и обслуживанием инженерных коммуникаций.

Специальные предложения

Наша компания традиционно объявляет сезонные акции. Мы регулярно дарим подарки нашим клиентам, т.к. клиент довольный ценой, качеством и сервисом – наш приоритет!

Компания ЗАО «Энерпром» предлагает профессиональное гидравлическое оборудование для бестраншейного метода прокладки нефте- и газопроводов, труб горячего и холодного водоснабжения и других инженерных коммуникаций.

Технология бестраншейной прокладки инженерных коммуникаций является отличной альтернативой традиционному методу укладки в предварительно подготовленные траншеи, т.к. способна решить экономические, экологические и эстетические проблемы, которые обычно возникают при использовании открытого метода.

В нашей стране используют следующие методы бестраншейной прокладки и замены труб:

• продавливание;
• разрушение (санация);
• прокол;
• горизонтально-направленное бурение;
• микротоннелирование.

Выбор между ними зависит от множества факторов, связанных с условиями прокладки, желаемыми результатами и с характерными особенностями самих методов.

• Метод горизонтально-направленного бурения предусматривает опережающую разработку грунта в забое с устройством скважины в грунте большого диаметра, чем прокладываемая труба. Этим способом можно устраивать подземные переходы трубопроводов диаметром до 1500 мм. Однако, способ этот недостаточно эффективен в обводненных и сыпучих грунтах и наиболее затратный.
• Метод прокола применяется для прокладки труб малых и средних диаметров (не более 400-450 мм) в глинистых и суглинистых грунтах. Ограничение диаметра прокалываемых труб обусловлено тем, что при этом способе массив грунта прокалывают трубой, оснащенной наконечником, без удаления грунта из трубы, вследствие чего для прокола требуются значительные усилия. В связи с этим и длина прокола труб не превышает 50м.
• Наиболее востребованным среди методов бестраншейной прокладки труб является метод продавливания труб, применяемый в грунтах I—III категории для труб диаметром от 150 до 2020 мм при длине прокладки до 100 м.

Страница не найдена | Департамент обучения и развития персонала

Главная | Страница не найдена

Добро пожаловать на новый веб-сайт Департамента обучения и развития кадров. Вы пришли сюда, потому что информация, которую вы искали, находится в новом месте, больше недоступна или вы использовали неверный URL-адрес. Пожалуйста, используйте главное меню, чтобы найти то, что вы искали, используйте функцию поиска в верхней части страницы или взгляните на следующий обзор содержания нового веб-сайта, чтобы найти нужную информацию. Или вы можете перейти на нашу домашнюю страницу, чтобы узнать больше о том, что доступно.

Этот веб-сайт был запущен 15 декабря 2016 г. с новым дизайном и реорганизацией контента, чтобы теперь он больше соответствовал нашим клиентам и заинтересованным сторонам, а информацию было легче найти. Кроме того, новый веб-сайт соответствует всем требованиям правительства штата, включая доступность, и адаптирован для мобильных устройств.

Будем рады вашим отзывам о новом сайте. Пожалуйста, напишите нам по адресу [email protected].

1513913721

Что на сайте

Обучение

В этом разделе содержится информация о профессиональном образовании и обучении для учащихся, родителей и сотрудников, например, о выборе учебного курса и/или поставщика услуг обучения, ученичества и стажировки, базовых курсов и курсов повышения квалификации, стоимости курсов и ПОО для средней школы. студенты программы.

Jobs and Skills WA

Информация о Jobs and Skills WA, включая информацию о субсидируемых учебных курсах. Список приоритетных отраслевых квалификаций (PIQL) доступен в этом разделе.

Развитие карьеры

В этом разделе вы найдете информацию и ссылки на ресурсы и инструменты, которые помогут вам в развитии и планировании карьеры.

Развитие рабочей силы

В этом разделе представлена ​​информация о модели планирования и развития рабочей силы в Западной Австралии, а также информация о рынке труда Западной Австралии. Список приоритетных занятий штата — СПОЛ — находится в этом разделе.

Онлайн-услуги

Здесь мы предоставили ярлыки услуг, которые Департамент предлагает онлайн.

О нас

В этом разделе содержится корпоративная информация Департамента, включая политики и рекомендации. Контактная информация наших сервисных отделений также доступна здесь.

Бюро ученичества

Бюро ученичества регистрирует и администрирует контракты на обучение, а также регулирует систему ученичества/стажировок в Западной Австралии.

1513820918

Учебные заведения, практикующие специалисты ПОО и школы

Вся информация, инструменты и ресурсы, связанные с программами ПОО, доставкой и оценкой, доступны через «липкую заметку» на главной странице или значок в крайнем правом углу главного меню.

Сюда входит наша программа профессионального развития, обучение грамоте и счету, политика и руководящие принципы, SPOL, информация о требованиях к отчетности, Реестр квалификаций классов A и B , справочники по номинальному количеству часов и Поиск учебных продуктов, управление поставщиком услуг обучения, а также ресурсы для контрактных поставщиков и агентов по направлению к участию.

1486449314

Последнее обновление страницы: 17 мая 2023 г.

Бестраншейная прокладка труб: минимизация нарушений, контроль затрат

Если копание невозможно, требуются бестраншейные решения, чтобы свести к минимуму неудобства для населения и избежать затрат, связанных с земляными работами. Уже более 45 лет компания Aegion является лидером в области бестраншейной реконструкции трубопроводов.

Мы также предлагаем бестраншейные решения для строительства новых трубопроводов. Нажмите на ссылки ниже, чтобы узнать больше о трубе из плавкого ПВХ ^® и системе термопластичной облицовки Tite Liner ^® .

• Плавкая труба PVC®

• Футеровка труб Tite Liner®

• Труба TerraBrute® CR

Жесткий диск с использованием плавкой трубы PVC®

Преимущества установки жесткого диска:

• Отверстие меньшего диаметра
• Припуск на безопасное натяжение
• Меньший вес материала
• Стандартные фитинги
• Немедленное повторное подключение

 Процесс установки жесткого диска:

1. Направляемая пилотная скважина бурится по траектории бурения под препятствием или по требуемое выравнивание
2. Буровые растворы используются в скважине для стабилизации и смазки операции
3. Для расширения направляющей скважины могут использоваться различные расширители
4. Может потребоваться несколько проходов для установки требуемого наружного диаметра трубы
5. Просверленное отверстие обычно увеличивается до 1,5 x наружного диаметра новой трубы
6. Соединяемая труба вытягивается после завершения подготовки отверстия
7. Просверленные отверстия остаются стабильными в течение ограниченного время. Целые отрезки сплава обычно втягиваются за один раз, без перерывов.труба 0084.

   Разрыв трубы с использованием плавкой трубы из ПВХ®

   Преимущества разрыва трубы: 0020 Процесс установки разрыва трубы:

   1. Статический гидравлический метод используется для установки трубы из плавкого ПВХ ^® методом разрыва трубы
   2. Разрывная головка протягивается через существующую трубу — разрывая или разрезая трубу по мере продвижения
   3. Разорванная или расколотая существующая труба вдавливается в окружающий грунт с помощью распорной головки
   4. Новая труба из легкоплавкого ПВХ ^® крепится к разрывному узлу трубы и втягивается сразу за распорной головкой
   5. Обычно делается в 300–500– с шагом в фут (время отвода ~1 час)
   6. Использует существующую трассу — позволяет избежать опасений по поводу переполненных инженерных коридоров и дорогостоящих непреднамеренных строительных работ, которые являются обычными при строительстве открытой траншеи
   7. В результате получается такой же или больший внутренний диаметр (увеличение размера), как у существующей трубы

   Нажмите ЗДЕСЬ для получения дополнительной информации о процессе установки разрыва трубы для плавкой трубы из ПВХ ^®  .

   Саморез с трубой из плавкого ПВХ®

   Преимущества саморезов:

   • Интегральное защемленное соединение обеспечивает меньший наружный диаметр для данного внутреннего диаметра и класса давления, что позволяет использовать наименьший возможный диаметр корпуса и устраняет затраты на крепежную арматуру
   • Меньшая стоимость материала обсадной трубы
   • Меньшие затраты на установку обсадной колонны благодаря меньшему диаметру отверстия
   • Не требуются распорки обсадной колонны
   • Низкопрофильное защемленное соединение может опираться непосредственно на дно обсадной трубы, что устраняет необходимость в распорках обсадной колонны
   • Неметаллическая несущая труба устраняет необходимость изоляции несущей трубы от корпуса

   Нажмите ЗДЕСЬ для получения дополнительной информации о процессе установки на домкрате для плавкого ПВХ 9Труба 0083 ® .

   Прокладка с использованием плавкой трубы PVC®

   Преимущества прокладки:

   • Использование стандартных фитингов для повторного соединения с трубой из ПВХ и ковкого чугуна инвентарь арматуры
   • Значительно большая пропускная способность
   • Увеличенный внутренний диаметр при одинаковом внешнем диаметре и давлении по сравнению с ПЭВП (≥ 25%)
   • ПВХ C-фактор 150 часто компенсирует уменьшение внутреннего диаметра
   • Полностью автономное конструкционное решение
   • Не зависит от несущей трубы для номинального давления
   • Позволяет уменьшить размеры обсадных труб за счет меньшего наружного диаметра
   • Меньший наружный диаметр при аналогичном внутреннем диаметре и классе давления по сравнению с HDPE
   • Повышенная прочность на отрыв и меньший вес трубы
   • Более чем в 2 раза выше прочность на растяжение и усилие отрыва по сравнению с ПЭВП
   • Обеспечивает более длительное натяжение, требующее меньшего количества монтажных ям
   • Для повторного соединения не требуется период релаксации

   Процесс установки со скользящей прокладкой:

   1. Зазор, необходимый между внутренним диаметром основной трубы и внешним диаметром новой трубы, зависит от состояния и выравнивания основной трубы, но обычно не должен быть меньше 2 дюймов.
   2. Основная труба должна быть обследована до проектирования и любой операции по прокладке трубопровода, включая видео с помощью камеры видеонаблюдения, протянутой через весь трубопровод, записанную информацию о трубопроводе и фактические полевые исследования.
   3. Труба может быть протолкнута или втянута в основную трубу, в зависимости от помещения для компоновки и выравнивания, с использованием обычного строительного оборудования в отрасли.
   4. После того, как новая труба будет установлена ​​внутри основной трубы, необходимо обработать область между двумя кабелепроводами, чтобы устранить кольцевое пустое пространство. Это может включать заливку цементным раствором, засыпку песком или летучей золой или какой-либо другой средой для обеспечения некоторой фиксации, боковой поддержки новой трубы и увеличения кольцевой жесткости.
   5. Использует существующую трассу — позволяет избежать опасений по поводу переполненных инженерных коридоров и дорогостоящих непреднамеренных строительных работ, которые являются обычными при строительстве открытых траншей.
   6. Проскальзывание из-за того, что вы вставляете меньшую трубу в большую, обычно уменьшает проходное сечение основной трубы в зависимости от исходного состояния основной трубы. Если требуется больший поток, чем может быть достигнуто с помощью прокладки, можно оценить другой метод установки, такой как разрыв трубы.

   Нажмите ЗДЕСЬ для получения дополнительной информации о процессе установки разрыва трубы для плавких труб PVC®.

   Плотная посадка с использованием системы Tite Liner®

   Преимущества системы Tite Liner

   ^® :

   • Большая длина натяжения
   • Низкая стоимость и время
   • Отсутствие обслуживания
   • Температурное ограничение
   • Химическая стойкость

   9 0089 Без ограничения давления

   • Герметичные соединения
   • Повышенный эксплуатационная эффективность

   Процесс установки системы Tite Liner®:

   1. Прежде чем приступить к установке, новый или существующий основной трубопровод разрезается, чтобы можно было вставить трубу Tite Liner®. Оказавшись на месте, короткие отдельные отрезки трубы из термопласта соединяются термическим сплавлением, образуя длинные непрерывные отрезки трубы-футеровки. Затем к стальному тросу прикрепляют продувочный скребок и калибровочную пластину и пропускают через участок основного трубопровода. Как только стальной трос достигает другого конца секции, он прикрепляется к тяговой головке на соответствующей длине хвостовика.
   2. Канатное устройство протягивает трубу хвостовика через коробку роликового редуктора United, расположенную на конце вставки основной трубы. Труба лейнера сжимается в радиальном направлении при прохождении через коробку роликового редуктора (рис. 2). Это временное уменьшение обеспечивает достаточный зазор между наружным диаметром трубы-футеровки и внутренним диаметром основной трубы для вставки. В то время как хвостовик втягивается в основной трубопровод, вкладыш остается под действием осевого растяжения, и сохраняется уменьшенный наружный диаметр.
   3. При снятии натяжения лейнер расширяется, создавая плотное прилегание к внутренней стенке стальной трубы (рис.
