Инструкция котла твердотопливного котла: монтаж своими руками, правила эксплуатации

монтаж своими руками, правила эксплуатации

Несмотря на повсеместное распространение газопроводов, множество населенных пунктов в зимний период используют твердое топливо для обогрева квартир и частных домов. На замену традиционным деревенским печам, находившимся в каждом доме, пришли новые котлы, обеспечивающие хорошую теплоотдачу и экономию топлива.

Для правильного использования рекомендуется изучить инструкцию твердотопливных котлов, узнать о нюансах монтажа, эксплуатации и последующего обслуживания.

Подготовка к эксплуатации

Содержание статьи

• 1 Подготовка к эксплуатации
  • 1.1 Как защитить помещение и где лучше поставить
  • 1.2 Как сделать вентиляцию
• 2 Схемы подключения котла
  • 2.1 Этапы подключения котла к системе
  • 2.2 Самотечная
  • 2.3 Принудительная
• 3 Пошаговый монтаж теплогенератора и дымохода
• 4 Первое протапливание котла
• 5 Меры безопасности при эксплуатации
• 6 Правила чистки и ухода за котлом и дымоходом
• 7 Видео

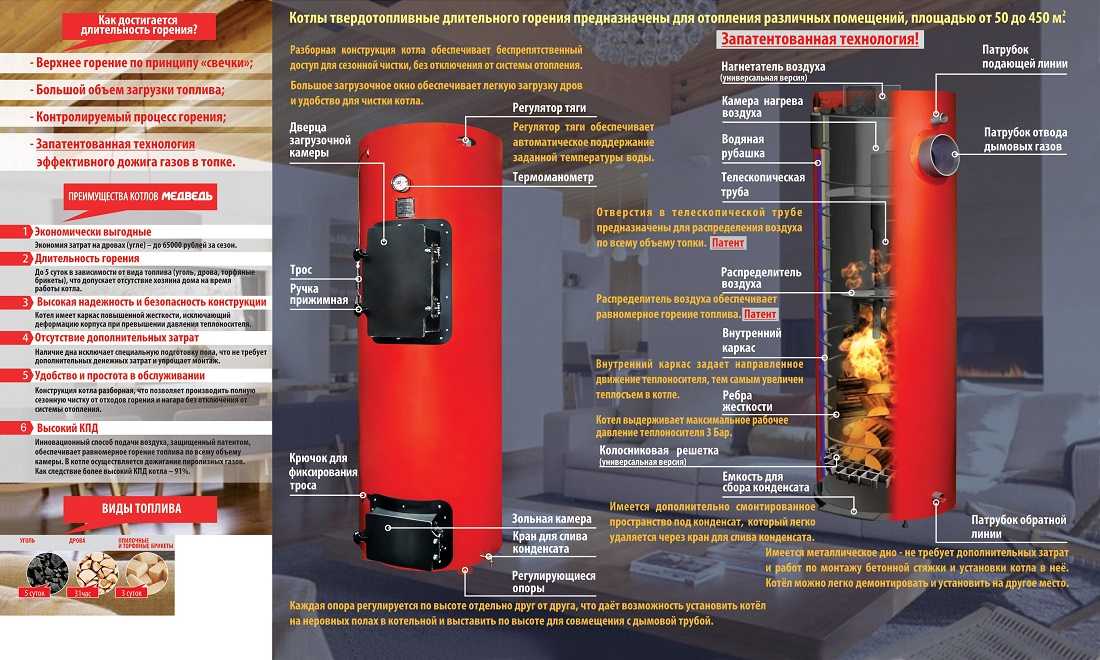

Твердотопливный котел (ТТК) представляет собой разновидность отопительного оборудования, работает на дровах, угле или пеллетах, обеспечивая обогрев помещения. Независимо от выбранной модели и принципов ее работы, существуют определенные правила монтажа, необходимые для соблюдения.

Как защитить помещение и где лучше поставить

На сегодняшний день не существует определенных требований по размещению конструкции в частном или многоквартирном доме. Некоторые специалисты рекомендуют при монтаже учитывать правила, изложенные в СНиП в разделе «Котельные установки». Однако информация в документе скорее относится к мощным агрегатам.

Настоятельно рекомендуется при выборе места учитывать следующие требования:

• из выбранного помещения должны свободно выходить все трубы системы отопления и распределяться по всему дому или квартире;
• комната должна быть хорошо проветриваемой и изолированной;
• запрещается устанавливать модели в спальнях, особенно в детских;
• допускается монтаж в коридоре, кухне;
• к устройству должен быть обеспечен свободный доступ с любой стороны;
• идеальный вариант — сооружение отдельной пристройки из пеноблоков;
• разрешается устанавливать котлы во флигеле или отдельной котельной;
• конструкция монтируется ближе к наружной стене;
• впереди агрегата должно быть не менее 100 см свободного места, сзади и по бокам — не менее 60 см.

При соблюдении рекомендаций эксплуатация приспособления облегчается, становится более безопасной.

Подготовка помещения не менее важна. Необходимо заблаговременно залить бетонное основание для установки ТТ, пробить отверстие для дымохода и вентиляции. Стены в помещении должны быть защищены от возгорания. Можно отделать их тонкими листьями металла, асбестоцемента или другого негорючего материала.

Если комната декорирована деревянными плитами, разрешается их не убирать, а просто защитить металлическими листами. Со всех сторон от котла также требуется положить металл, выступающий на 80 см. Это позволит избежать возгорания пола при вылетании из котла частичек горящего топлива. Если в помещении будет устанавливаться дополнительное электрооборудование, необходимо на полу сделать общую бетонную стяжку, защищающую от случайного возгорания.

Как сделать вентиляцию

После подготовки помещения и выбора места установки отопительного прибора можно приступать к оборудованию вентиляции. Применение дров или угля предполагает образование большого количества пыли и дыма, поэтому данный этап нельзя исключать.

Для беспрепятственного доступа холодного воздуха и оттока горячего необходимо сделать два окошка с решетками. Вытяжное располагается в верхней части одной из стен помещения, имеет небольшой размер. Приточное окно несколько больше, располагается в нижней части соседней или противоположной стены.

Иногда вентиляционное окошко монтируют над котлом, чего делать не рекомендуется. В качестве приточного отверстия может выступать щель под дверью, ведущей в жилые комнаты.

Схемы подключения котла

После проведения подготовительных работ проводится монтаж прибора. Лучше доверить работу профессионалам в этом деле или проконсультироваться со специалистом перед выполнением своими руками.

Этапы подключения котла к системе

Монтаж обогревательного оборудования проводится в несколько этапов. Специалисты настоятельно рекомендуют соблюдать последовательность для получения хорошего результата.

Алгоритм действий следующий:

1. Подготовка основания, на котором будет стоять устройство.
2. Защита стен и потолка, монтирование вентиляционных окошек для обеспечения газообмена.
3. Подключение элементов безопасности и врезка труб, идущих к радиаторам. Схема подключения индивидуальная для каждого помещения, ее разрабатывают специалисты.
4. Монтаж дымохода и генератора, если котел требует подключения к системе электроснабжения.
5. Закачка воды в систему, выявление утечек и неисправностей.
6. Проверка положения всех заслонок на устройстве и дымоходе.

Далее можно приступать к закладке топлива и растопке.

Самотечная

Самотечная отопительная система считается наиболее предпочтительным вариантом для твердотопливных моделей, особенно в частном доме. Она проста в монтаже, не требует специальных устройств. Не зависит от источника электроэнергии, что немаловажно при монтаже в отдаленных от мегаполиса населенных пунктах.

Обычно такая система устанавливается открытым способом, когда расширительный бак находится гораздо выше, чем отопительное устройство и все радиаторы в комнатах, что позволяет теплоносителю под действием гравитации распространяться по трубам без дополнительного насоса.

Важно обеспечить нормальный наклон всех труб, идущих от радиаторов, чтобы вода могла свободно стекать.

Система имеет несколько недостатков:

• необходимость регулярного закачивания воды в расширительный бак по причине ее быстрого испарения;
• попадание воздуха в систему, что вызывает коррозию внутреннего слоя труб;
• неравномерное распределение теплоносителя по всем радиаторам.

Несмотря на недостатки, система популярна и часто применяется.

Принудительная

Принудительная система гораздо удобнее и проще в применении, обеспечивает равномерное распределение теплоносителя и одинаковую температуру во всех радиаторах благодаря специальному насосу.

Он устанавливается вблизи расширительного бака или врезается в другом месте системы, постоянно перегоняет воду по трубам, она медленнее испаряется и не закипает, что немаловажно, если отопительное приспособление не оснащено терморегулятором.

Требования к месту установки бака при использовании принудительной системы минимальны. Уклон труб, идущих от радиатора, также не имеет значения.

Пошаговый монтаж теплогенератора и дымохода

Монтаж своими руками элементов отопительной системы не представляет сложности, особенно при правильной подготовке помещения и непосредственно места, где конструкция будет установлена.

Пошаговая инструкция монтажа состоит из нескольких этапов:

1. Установка устройства и выравнивание его по вертикали с помощью металлических подкладок или специальных ножек. Необходимо учитывать соотношение патрубка и отверстия, подготовленного для монтажа дымохода.
2. Приготовить несколько утепленных труб или взять обычные, обернув их волокном из базальта.
3. Сделать в стене отверстие, которое будет на 35-38 см шире, чем дымоходная труба.
4. Установить проходной короб из метала, через него пропустить трубу, все оставшееся пространство заполнить базальтовой ватой.
5. Снаружи дымоходная труба устанавливается вертикально, параллельно стене. Сверху присоединяется своеобразный зонтик, предупреждающий попадание большого количества воды, снизу — сборник для конденсата.
6. Часть дымохода, идущая от теплогенератора, монтируется под небольшим углом в его сторону.

После выполнения работ стоит убедиться, что дымоход не находится под коньком крыши и в него не будет стекать вода во время дождя или таянии снега.

Первое протапливание котла

После проверки теплогенератора и всех задвижек на наличие утечек разрешается начинать использование агрегата по прямому назначению.

Первое протапливание рекомендуется осуществлять с открытой дверью или окном в помещении, где расположен ТТК. При работе возможно выделение неприятного запаха, связанного со сгоранием оставшегося на устройстве небольшого слоя производственного масла или других компонентов.

Минимальное время горения в первый раз составляет 60 минут, топка должна быть загружена полностью. Перед поджиганием стоит проверить дымоход.

Меры безопасности при эксплуатации

Для предотвращения несчастных случаев и других проблем следует внимательно изучить инструкцию по эксплуатации твердотопливного котла.

Основные правила следующие:

• избегать близкого контакта с функционирующим устройством;
• не оставлять вблизи теплогенератора пластиковые ведра, деревянные или другие легковоспламеняющиеся предметы;
• не оставлять прибор без присмотра;
• не допускать полное испарение теплоносителя во время горения, чтобы избежать коррозии и разрыва труб, а также радиаторов;
• регулировать подачу воздуха к топливу с помощью дверцы поддувала;
• не ставить на котел различные предметы;
• при закипании воды в системе закрывать заслонки дымохода и поддувала для предотвращения полного испарения воды в расширительном баке и трубах;
• своевременно наполнять бачок водой.

При наличии выбора стоит монтировать принудительную систему закрытого типа, что облегчит эксплуатацию оборудования.

Правила чистки и ухода за котлом и дымоходом

При снижении теплоотдачи ТТК следует проверить его состояние. Возможно, причиной стало загрязнение его сажей. Для очистки необходимо дождаться полного остывания всей конструкции, открыть решетки и поддувало, с помощью металлической кочерги счистить накопления со стенок.

Сажа опускается на остатки топлива, которые также следует удалить, чтобы снова загрузить камеру. Самостоятельно очистить дымоход трудно, особенно при наличии нескольких изгибов. На его стенках скапливаются сажа, конденсат, в результате ухудшается тяга, повышается риск возникновения пожара.

В зависимости от режима эксплуатации и используемого топлива очистка проводится 1 или 2 раза в год. Работу лучше доверить профессионалам, что позволит избежать травм и других проблем. Очищенный котел и дымоход обеспечат высокую теплоотдачу и длительный срок службы всей системы. Жидкая теплоизоляция изучайте по ссылке.

жидкая теплоизоляция

Видео

Видео рассказывает о монтаже и обслуживании твердотопливных котлов.
