Подпорная стенка из дерева своими руками: делаем правильно

Содержание статьи

• 1 Нюансы террасирования участка
• 2 Особенности деревянных подпорных стен
• 3 Варианты террасирования подпорными деревянными стенами
  • 3.1 Вертикальный частокол из бревен
  • 3.2 Стена из горизонтально расположенных бревен
  • 3.3 Конструкция из бруса
  • 3.4 Террасирование щитами из досок

В отличие от террасирования участка конструкциями из бетона и габионов подпорная стенка из дерева является худшим вариантом. Единственным достоинством технологии является высокая производительность работ.

Однако, даже обработанная антисептиком и гидроизоляционными материалами древесина гниет при контакте с грунтом. Поэтому ресурс сооружения очень низкий, запрещено возводить деревянные подпорные стены при перепадах высот больше 1,5 м.

Нюансы террасирования участка

Основной задачей террасирования является предотвращение смещения грунта вниз по склону. Поэтому кроме сил морозного пучения подпорная стена испытывает серьезные боковые нагрузки от давления почвы. Ее нужно либо заглублять минимум на 1/3 рабочей высоты, либо использовать тяги, контрфорсы, прочие приспособления, либо изготавливать из массивных материалов, как на нижнем фото. Основными проблемами в данном случае являются:

Совет! Экономически оправдано террасирование деревянными стенами, если у застройщика остались пиломатериалы или бревна от строительства жилища и надворных построек. В остальных случаях лучше выбрать более надежный конструкционный материал (бетон) или технологию (габионы).

Особенности деревянных подпорных стен

Основным документом при проектировании стен подпорных является СНиП 2.09.03, не имеющий новой редакции с 1985 года, и не актуализированный в СП. Согласно пункту №2 этого строительного норматива следует учесть:

Допускается собирать стоки в перфорированную гофрированную трубу, уложенную позади подпорной стены. В этом случае ее края должны выходить в водоотводные кюветы или подземный резервуар для вторичного использования.

Большинству этих условий подпорная стенка из бревен не удовлетворяет изначально. Индивидуальные застройщики никогда не рассчитывают конструкцию по методикам, приведенным в приложении №1 СНиП 2.09.03. Не заглубляют ее на 0,6 м и пренебрегают дренами. Максимальная толщина бревна 20 см или сечение бруса 20 х 20 см уже меньше требуемых 30 см, заложенных в СНиП.

В данной статье рассмотрены варианты террасирования с реальным опытом эксплуатации. Однако СП и СНиП для них не существует, гарантии и сроки эксплуатационного ресурса отсутствуют.

Варианты террасирования подпорными деревянными стенами

Поскольку важнейшим критерием при возведении любой конструкции является рациональное сочетание ресурса, эстетики восприятия и бюджета строительства, существует два варианта выбора технологии и конструкционных материалов:

• строительство из оставшихся досок, брусьев и бревен;
• закупка пиломатериалов и бревна нужного размера и сечения.

Существует три типа деревянных подпорных стен:

Древесина пропитывается перед началом строительства антисептиком, затем по мере необходимости обрабатываются места реза и высверленные отверстия.

Вертикальный частокол из бревен

Технология считается самой древней, так как изначально таким способом изготавливались плотины. Однако их сооружали из специальной древесины. Практически не подверженной гниению. Современная подпорная стенка из бруса возводится из бюджетного лесоматериала – ель, сосна по следующей технологии:

Тыльную часть конструкции, примыкающую к уклону, необходимо укрыть слоем геотекстиля. Этот материал служит армирующим слоем и частично выравнивает нагрузки от давления почвы на отдельные бревна.

Для обеспечения монолитности конструкции с этой же стороны на бревна прибиваются или крепятся саморезами бруски или доски. Они располагаются горизонтально в один или несколько рядов в зависимости от высоты террасы.

Важно! Дрены из перфорированной гофрированные трубы укладываются на уровне нижней террасы позади частокола. В них собирается почвенная влага, ливневые стоки, отводящиеся по трубам в подземный резервуар или кюветы по бокам стены.

Для повышения качества эксплуатации террас между ними создаются лестницы со ступенями или пандусы. Боковая часть лестничных маршей защищается парапетами из этого же конструкционного материала. Для этого частокол бревен заворачивает под прямым углом возле ступеней.

Стена из горизонтально расположенных бревен

По аналогии со срубом стены возводятся из предварительно подготовленных бревен. Для этого их необходимо ошкурить, вырубить или выбрать фрезой продольный паз по форме нижнего венца. Основные требования при изготовлении горизонтальных бревенчатых венцов выглядят следующим образом:

• глубина паза – минимум 1/3 диаметра бревна, лучше 1/2 этого размера;
• разметочный инструмент – скрайбер (циркуль с центральным стержнем большей длины).

Для подпорной стены герметичность не столь актуальна, как для сруба. Поэтому продольные пазы треугольного сечения часто вырезают бензопилой. Что позволяет повысить производительность и снизить трудоемкость работ.

Основными недостатками технологии являются:

• длина пиломатериала – стандартных 6 м недостаточно для длины стены, бревна имеют не одинаковый диаметр, что затрудняет стыковку венцов по длине;
• форма бревна – при изготовлении ломаного контура стены, который предпочтительнее прямых линий, увеличиваются отходы кроя, повышается трудоемкость из-за стыковки углов в чашу;
• склонность к опрокидыванию – даже при использовании лафета в нижнем венце вместо круглого бревна, конструкция получается крайне неустойчивой

Последняя проблема решается следующим способом:

Якоря прижимаются грунтом, жестко связаны со стеной, предотвращают опрокидывание конструкции.

Конструкция из бруса

Подпорная стена из бруса гораздо технологичнее предыдущего варианта. Не нужно прорубать продольные пазы, контрфорсы крепятся в полдерева, проще сооружать конструкции ломаной формы. Особенностями технологии являются:

• снятие пахотного слоя и грунта под ним на глубину 0,6 м для замены нерудным материалом, который уплотняется ручной трамбовкой или виброплитой послойно;
• крепление нижнего ряда арматурными прутками к грунту, всех остальных между собой нагелями;
• дренаж вышеуказанным способом и защита стенок со стороны подпора геотекстилем;
• обратная засыпка нерудным материалом пазух котлована со стороны верхней террасы.

В остальном технология практически не отличается от предыдущего способа.

Террасирование щитами из досок

При небольших перепадах высот террас стены подпорные могут изготавливаться из досок по аналогии со щитовой опалубкой или по технологии забирки свайного фундамента. Основными отличиями от опалубки заглубленного ленточного фундамента являются:

• толщина пиломатериала – обрезная доска минимум 5 см или шпунт от 4 см;
• фиксация в вертикальном положении – укосины использовать невозможно, поэтому в грунт забиваются стойки из бруска или труб на глубину 0,6 – 1 м;
• защита древесины – пропитка антисептиком или обработка обмазочной гидроизоляцией (обычно битумная мастика) с тыльной стороны, прилежащей к почве;

Щиты обычно сколачиваются по месту, доски сращиваются на вертикальных перекладинах впритык друг к другу.

Разновидностью этого варианта является использование стоек из бруса 10 х 10 см минимум. Для этого на противоположных гранях стоек фрезой изготавливаются глухие продольные пазы. В них укладываются доски после забивки стоек в землю. Мероприятия по дренажу и обратной засыпке пазух аналогичны вышеуказанным технологиям.

Сборная стена из досок

Таким образом, при недостаточном бюджете или наличии оставшегося пиломатериала после основной стройки, террасирование участка с незначительными перепадами высот может быть произведено по любому из указанных вариантов.

устройство, материалы, возведение, виды, конструкция, с уклоном, из бетона, в ландшафтном дизайне

Подпорная стенка в ландшафтном дизайне является абсолютно незаменимым элементом, способным не только украсить участок, но и разделить его на зоны. Поэтому мы решили рассмотреть тему более детально и поведать читателям, как может быть построена подобная конструкция своими руками.

Подпорная стенка представляет собой некий упор, преграду и одновременно довольно оригинальное украшение ландшафта дачи. Особенной популярностью данный элемент ландшафта пользуется очень.

Сегодня мы расскажем вам о том, как, не прилагая особых усилий и не затрачивая серьезных средств, построить стену, которая будет не только формировать клумбы или целый участок разнообразных декоративных насаждений, но и сдерживать грунт от оползней и самовольной геопластики.

Содержание

• 1 Как устроена конструкция
• 2 Какие материалы подойдут для работы
• 3 Как сделать водоотвод
• 4 Строим подпорную стену своими руками (видео)

Как устроена конструкция

Подпорное сооружение устанавливается практически в любом необходимом вам месте на даче, но состоять она обязательно должна из определенных частей. Это фундамент, который удерживает на себе все сооружение, тело стенки из материала, который вы выбрали, а также специальный водоотвод, способствующий защите основного материала производства.

Какие материалы подойдут для работы

В первую очередь, материал стоит определять исходя из ландшафтного дизайна и стиля участка, подключив фантазию и обязательно собственное мнение. Далее же стоит решать по бюджету. Честно говоря, какой бы материал вы ни выбрали, стоимость не будет серьезно отличаться, только если это не самый дорогой материал и не заказ профессиональной бригаде. Экономьте и делайте все своими руками, так будет гораздо дешевле, да и интереснее.

Подпорная стенка из дерева

Под деревом мы имеем в виду толстые бревна, которые можно устанавливать в землю вертикально или горизонтально, тем самым формируя из них стену.

Бревна выбираются диаметром в 20-30 см, устанавливаются плотно друг к другу, чтобы создать надежную опору для грунта позади и оригинальную внешность для самого сооружения. Для бревен выкапывается специальная траншея, глубиной не менее 40-60 см, в зависимости от высоты подпорной стенки. Такая глубина установки даст серьезную прочность стенке, но учесть стоит и слой дренажа и фундамента.

В принципе, установить бревна можно и на обыкновенную гравийную подушку, но обработать их специальной защитой от влаги просто обязательно. Для этого можно взять профессиональные средства защиты древесины, или же обыкновенное отработанное машинное масло, рубероид и так далее.

Установка происходит очень плотно, в зависимости от решений дизайна, бревна скрепляются арматурой, хомутами, поперечными перемычками и так далее. После, они засыпаются для устойчивости, а с обратной стороны происходит просыпка слоем материалов для создания водоотвода и уже готовым грунтом для клумбы или формирования другого участка для растений.

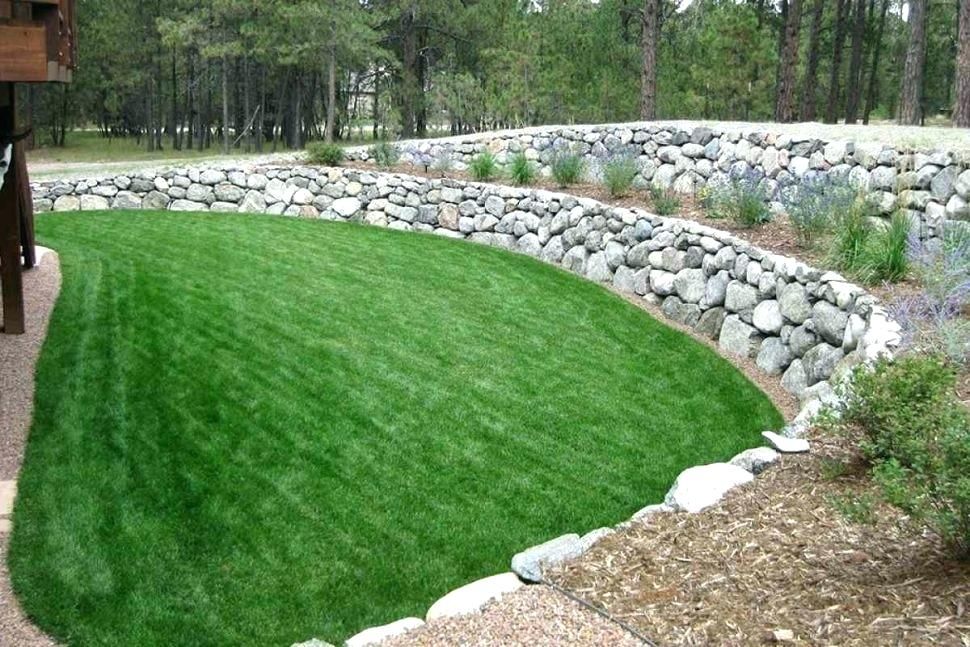

Сооружение из камня

Довольно редкий вариант, так как процесс устройства такого сооружения считается трудоемким, да и недешевым, ведь купить качественный камень по невысокой цене вряд ли удастся.

Начинается работа с дренажа и фундамента – первоначальных слоев, которые укладываются в специально вырытую траншею по линии хода стенки. После заливки усиленного фундамента (сойдет для этого и строительный мусор – арматура, проволока, гнутые электроды, прочее) поверх него укладывается натуральный камень. Чаще всего, это кварцит, гранит, диабаз и прочие породы, которые наиболее для данного процесса подходят.

Тип кладки выбирать придется вам, и здесь вы можете смело использовать сухую или классическую кладку.

Сухая кладка происходит стандартно, а пустоты прокладываются грунтом с семенами растений – цветов, трав, мха. Если же вы решили класть камень на цементную смесь, то пустоты следует отделать специальной затиркой.

При кладке камня рекомендуется обустраивать качественный дренаж и фундамент, избегать крестообразных стыков, которые влияют на прочность конструкции, перевязывать стенку швами в шахматном порядке.

Вариант из габионов

Популярный сегодня вариант. В готовом виде габионы представляют собой различной формы металлические сетки с каменным материалом внутри. Если подпорная стенка из габионов будет невысокая, то возможна ее установка без фундамента, просто на хорошо расчищенную и подготовленную площадку. Если же высота в 1 метр и более, необходимо будет заливать фундамент с гравийно-песчаной подушкой.

Контейнеры устанавливаются и перевязываются между собой. Установка происходит последовательно, просыпаясь материалом. Если вы используете обыкновенный гравий, можно не особенно ломать голову над производством стенки, но если есть желание получить более декоративный внешний вид, по лицевой стороне необходимо будет аккуратно укладывать плитняк, гранит и прочие материалы, а остальной контейнер просыпать недорогим булыжником, галькой или тем же гравием.

Конструкция из кирпича

Стенки из кирпича как и обыкновенные, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стена будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см – в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.

Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.

Сооружение из бетона

Выливать стенки из бетона довольно просто, особенно потомственным строителям или постоянным читателям нашего сайта, ведь мы неоднократно работали с цементом и фундаментами. Достаточно качественной перевязки, стандартного под требования параметров сооружения фундамента с дренажом, опалубки и качественного раствора. Также стоит заметить, что цельная стена может быть тяжелее кирпича или дерева, а потому следует обязательно сделать фундамент более прочным и широким.

Не стоит забывать и о качественной защите готового изделия от влажности грунта, а потому обязательно установите водоотводную систему для сохранения целостности и жесткости нашей конструкции.

Очень часто бетонные стенки получаются не самыми симпатичными, а потому для соблюдения всех требований ландшафтного дизайна, необходимо будет произвести декоративную отделку. Тут уж в помощники привлекайте собственную фантазию, которая и надиктует вам необходимые материалы.

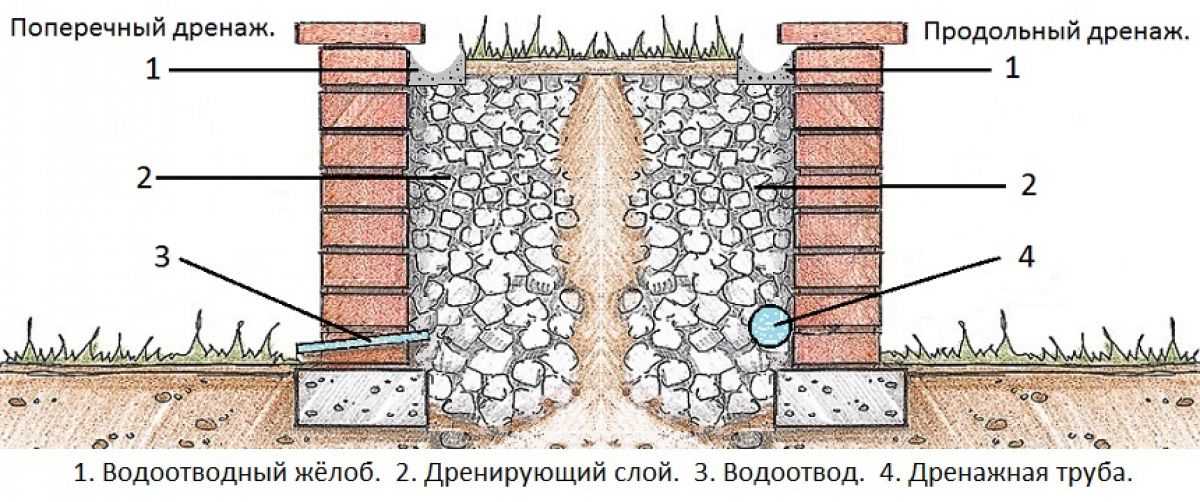

Как сделать водоотвод

Мало засыпать траншею для фундамента песком и гравием, залить качественный фундамент и корректно расположить на нем конструкцию украшения ландшафта и зонирования участка. Очень важно защитить стенку с обратной стороны от влажности, для чего нам и потребуется качественный дренах, водоотводная система.

На данный момент, профессионалы этой области рекомендуют мастерам устанавливать следующие типы водоотводов:

• Подземный дренаж представляет собой специальную перфорированную дренажную трубу, которая оборачивается в геотекстиль и устанавливается в самом основании конструкции стенки. Благодаря трубе вода не накапливается, а просто уходит по ней в любое место слива;
• Наземный дренаж устанавливается с обратной стороны стенки из любого рыхлого материала, который не дает воде доходить до поверхности материала сооружения, а дает возможность воде уходить вниз. Это может быть гравий или битый кирпич;
• Дренаж с фильтрационными отверстиями в стенке можно сделать в конструкции из камня или бетона. Для этого необходимо в каждом втором ряду кладки оставить всего лишь один вертикальный шов без скрепляющего материала. Именно через эти швы, которые должны быть расположены через каждые 1,5- 2 м, и будет уходить вода.

Устройство подпорных стенок требует определенного внимания, а потому выберите материал, выполните все требования и не забудьте о самом главном, что вы хотите сделать на участке – украсить ландшафт. Именно в такой последовательности и если все делать правильно, вы сможете добиться хороших результатов.
