Кабель какой выбрать: по мощности, току, назначению, таблицам нагрузок

Какой силовой кабель выбрать для электропроводки в квартире и доме

сентябрь 06, 2022

Выбор силового кабеля – это обязательный и очень важный пункт при проектировании и монтаже освещения на вашем участке. Правильный выбор – гарантия того, что вы эффектно, дешево и безопасно подсветите бассейн и сможете подключить бензиновую газонокосилку, не обесточивая на время садовых работ весь дом.

Что такое силовой кабель?

Силовой кабель – это несколько электрических проводников, покрытых диэлектриком и скрепленных общей защитной оболочкой. От провода кабель отличается конструкцией, сферой применения, характеристиками. Так же как и кабель, провод может состоять из нескольких жил, покрытых изоляцией и оболочкой, но площадь сечения жил силового кабеля больше, а его изоляция рассчитана на прокладку в агрессивных средах. Если силовой провод используется для монтажа внутри помещения, то силовой кабель служит для передачи электричества от здания к зданию, внутри многоквартирных домов.

Структура силового кабеля

Силовой кабель представляет собой жгут из нескольких изолированных кабельной бумагой, резиной или пластиком алюминиевых или медных жил, скрепленных алюминиевой, стальной, свинцовой, резиновой или пластмассовой оболочкой и защищенных от внешнего воздействия наружным покровом, представляющим собой полиэтиленовый, резиновый или поливинилхлоридный шланг. Часто для защиты от механических повреждений на экран или оболочку накладывается подушка из слоев пропитанной кабельной бумаги, пряжи, битума, поливинилхлоридных или полиамидных лент и брони.

Основные характеристики

Характеристики силового кабеля определяются количеством жил и материалом, из которого они сделаны, площадью сечения проводника, толщиной изоляции и оболочки.

Маркировка силового кабеля

По маркировке можно определить виды материалов, из которых изготовлены жилы, изоляция, обмотки и покров, особенности конструкции.

Как выбрать силовой кабель?

При выборе силового кабеля нужно учесть напряжение бытовой сети, определиться, насколько он должен быть гибким, из какого материала должны быть изготовлены его жилы и оболочки и сколько их должно быть, каким по площади должно быть сечение кабеля.

Алюминиевый или медный силовой кабель?

Сразу оговоримся, что если брежневская алюминиевая электропроводка вашей квартиры или частного дома сечением 2,5 мм² еще с советских времен питается от алюминиевого же ввода сечением 6 мм², необязательно срочно все это менять. На самом деле и такие провода, и такой кабель под защитой правильно подобранного вводного автомата, УЗО и реле приоритета способны выдерживать даже большие нагрузки, чем современная медная проводка сечением 1,5 мм², запитанная от ввода 4 мм².

Справка: Реле приоритета – это устройство, которое контролирует общий ток питающей сети, реагируя на значительное повышение нагрузки отключением менее важных в этот момент приборов.

И все-таки ряд эксплуатационных недостатков силовых кабелей времен СССР с алюминиевыми жилами может показаться вам достаточным основанием, чтобы заменить их медными или современными алюминиевыми. Советские алюминиевые кабели греются в местах соединений даже при небольшой нагрузке за счет увеличения сопротивления, вызванного окислением. Их жилы слишком мягкие, поэтому приходится периодически подтягивать контакты. Современные алюминиевые силовые кабели можно отнести к двум группам:

• постсоветской разработки с удешевляющими, а заодно и снижающими качество добавками, благодаря которым они трескаются на сгибах и ломаются при перетягивании;
• те, что были разрешены к применению в строительстве производственных и жилых зданий с марта 2019 года – гибкие, пластичные кабели, жилы которых изготовлены из сплавов алюминия и железа.

Лучшими считаются медные силовые кабели. Они пластичны, почти не окисляются и благодаря низкому сопротивлению гораздо меньше, чем алюминиевые, нагреваются, пропуская ток.

Важно: Алюминиевые и медные жилы не соединяют скруткой, если есть доступ кислорода. Даже при незначительной влажности при прохождении тока через это соединение произойдет электролизная химическая реакция, в результате которой контакт ослабится и начнет нагреваться, оплавляя изоляцию. Чтобы избежать пожара, лучше использовать для соединения алюминиевой и медной жил стальные клеммники.

Выбор жесткости силового кабеля

Жесткость и гибкость кабеля в основном определяются типом его жил, которые могут состоять из множества тонких проволочек или представлять собой один толстый стержень. Жесткий одножильный силовой кабель удобно укладывать в землю и прокладывать в стенах. Многожильный кабель отличается большей гибкостью и большей прочностью на изгиб, чем одножильный, но при одной и той же толщине уступает ему по номинальному значению передаваемого тока.

Такой кабель чаще используется для подключения маневренных устройств, в тесных пространствах распределительных шкафов, там, где предполагается регулярная замена электрооборудования. Минусы: он стоит дороже, и его распушенные концы нельзя без пропайки или обжима специальными оконцевателями подсоединить к зажимам электросчетчика или розетки.

Разновидности изоляции

Силовой кабель выпускается в двойной или однослойной изоляции. Кабель с однослойной изоляцией представляет собой однопроволочную или многопроволочную жилу в сплошном слое пластика или резины. Кабель с двойной изоляцией включает как минимум две однопроволочные или многопроволочные изолированные жилы в общей оболочке из резины, стали, пластмассы, алюминия или свинца, защищенной от механических повреждений и влияния внешней среды наружным покровом. Изоляция может быть:

• легкой, влагостойкой полиэтиленовой, из материала с улучшенными электрическими свойствами, обработанного на молекулярном уровне;
• пластмассовой, из поливинилхлорида, устойчивого к воздействию щелочей, кислот солей и влаги;
• стойкой к многократным изгибам резиновой из синтетического или натурального каучука;
• рассчитанной на высокие напряжения бумажной, представляющей собой пропитанный стекающим или не стекающим масляным составом многослойный диэлектрик из кабельной бумаги.

Какой именно вариант подойдет в вашем случае, зависит от предполагаемых условий эксплуатации. Для использования в помещениях с высокой температурой выпускаются кабели с фторопластовой изоляцией и покровом из стеклоткани. Кабели с поливинилхлоридной изоляцией и оболочкой прокладывают внутри зданий в кабель-каналах или под штукатуркой. Если вы планируете делать укладку кабеля с бумажной изоляцией на участке с большим перепадом высот, выберите вариант с пропиточным составом на основе церезина, который не будет стекать.

Расчет сечения силового кабеля

Правильный расчет сечения силового кабеля не только поможет избежать перегрева проводки, результатом которого может стать короткое замыкание и самовозгорание, но и снизит затраты на его покупку.

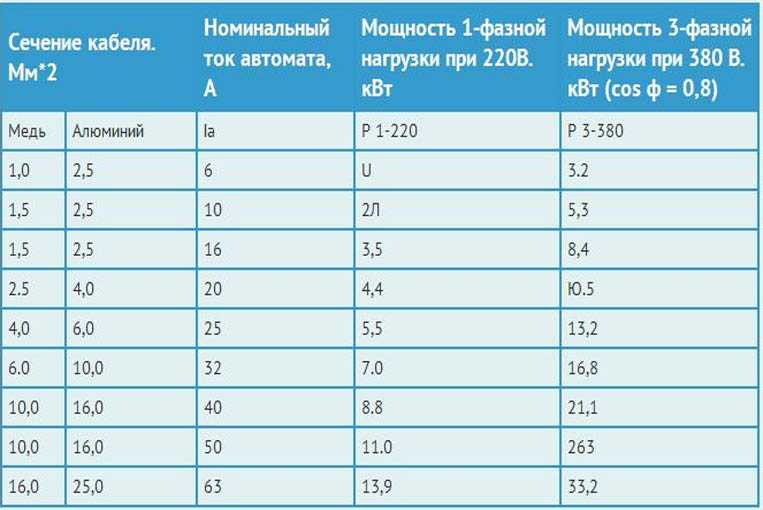

Выбор сечения по мощности

Чтобы рассчитать сечение кабеля по мощности, нужно сложить в одних и тех же единицах измерения мощности всех приборов, которые вы планируете запитать с его помощью, а затем по таблицам из ПУЭ с учетом типа сети и материала жил подобрать сечение кабеля.

Выбор сечения по току

По приведенным выше таблицам в графе, соответствующей суммарной мощности подключенных к электролинии приборов, найдите токовую нагрузку, которую дадут эти приборы на кабель, а затем, по таблицам, приведенным ниже, уже с учетом количества жил и способа укладки силового кабеля уточните, каким должно быть его сечение.

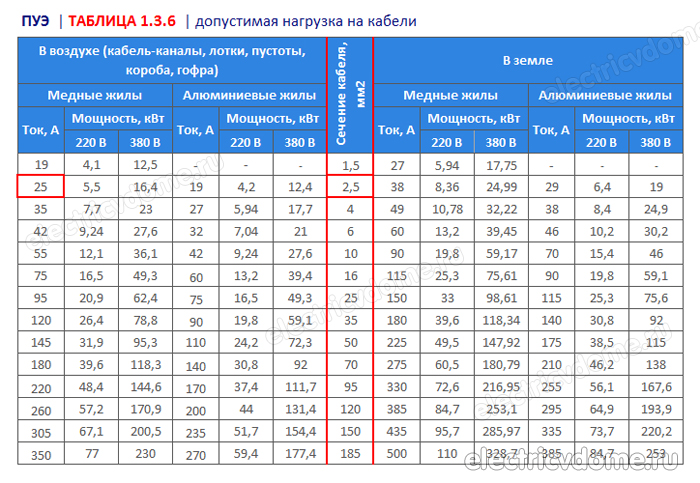

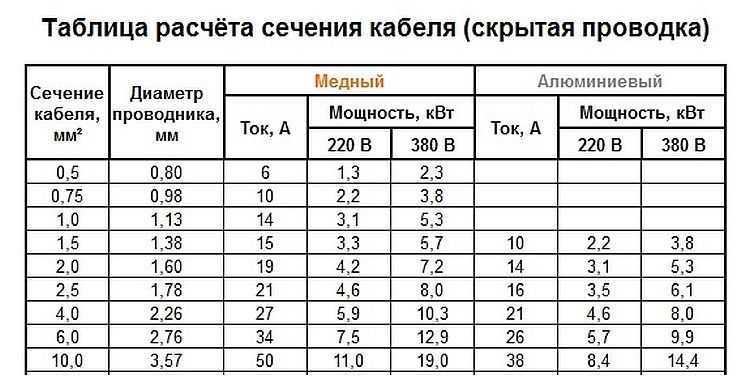

Таблица, с помощью которой вы можете определить площадь сечения жил медного кабеля с изоляцией и оболочкой из резины или поливинилхлорида:

Таблица, по которой вы можете найти площадь сечения жил алюминиевого кабеля с изоляцией и оболочкой из резины или поливинилхлорида:

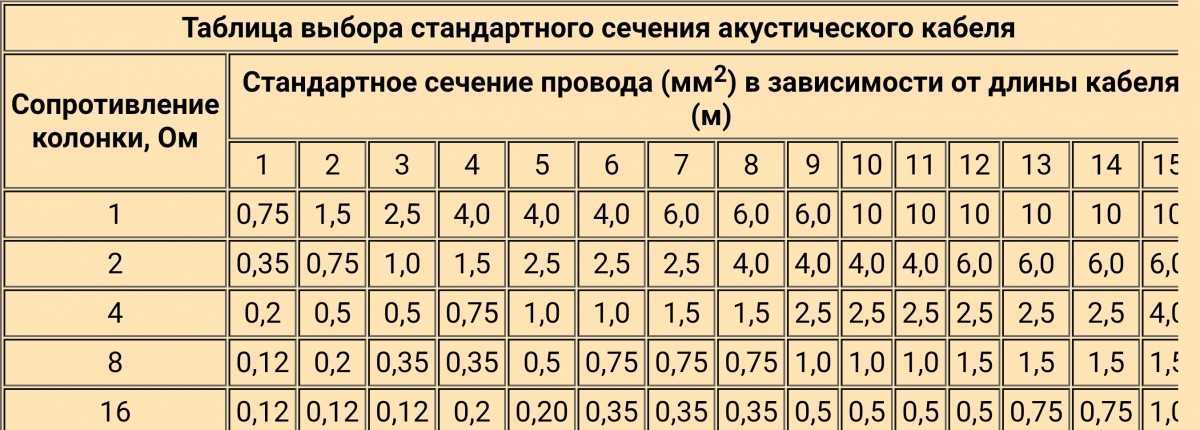

Выбор сечения по мощности и длине

Чем длиннее кабель и меньше его сечение, тем большие потери напряжения вы получите за счет увеличения собственного сопротивления проводника при прохождении по нему высокого тока.

Рассчитайте силу тока I по формуле:

где P – это суммарная мощность электрооборудования, U – напряжение сети для этой формулы равное 220 В, cos φ – косинус угла между фазой напряжения и фазой тока или коэффициент, который в этом случае считается равным 1.

Для трехфазной сети 380 В воспользуйтесь этой формулой:

После того как вы найдете сечение по току в одной из приведенных выше таблиц, рассчитайте сопротивление проводки по формуле:

R₀ = ρ х L/S, где ρ – удельное сопротивление материала жил, L – длина кабеля, S – площадь его сечения.

Поскольку ток движется «туда и обратно», сопротивление можно найти по формуле: R = R₀ х 2.

Считаем падение напряжения по формуле: ΔU = I x R. Делим результат на напряжение, которое должно быть изначально, то есть на 220 или 380, и умножаем на 100 %. Если частное превышает 5 %, выбираем по таблице следующее, большее сечение.

Укладка силового кабеля

Применение современных материалов и технологий монтажа позволяет нивелировать недостатки любого варианта укладки электролинии, поэтому выбор способа, который даст вам возможность провести свет и установить розетки в подсобных помещениях, подключить светильники во дворе в большей степени определяется стоимостью материалов и работ и ландшафтной композицией вашего участка.

По воздуху

Укладка по воздуху дешевле и проще, чем подземная:

• Сделать воздушный ввод или соединить электролинией здания несложно в любое время года.
• Работы не такие трудоемкие.
• Меньший расход кабеля.

Провести электричество в мастерскую, летнюю кухню или гараж можно с помощью монтажа тросовой электропроводки или алюминиевого самонесущего изолированного провода. Трос необходим, если вы хотите протянуть трехжильную электролинию или кабель с большим сечением. Вы можете выбрать кабель для воздушной прокладки уже оснащенный встроенным тросом или рассчитать прочность и необходимое количество троса самостоятельно.

Если расстояние между опорными креплениями не превышает 6 м, небольшой по весу кабель можно натянуть на стальную оцинкованную проволоку диаметром 2–3 мм. При расстоянии между опорами более 10 м следует выбрать стальной оцинкованный трос диаметром 6,5 мм.

Важно: Не забудьте учесть в расчетах длины троса и кабеля повороты и подъемы воздушной линии и добавить не менее двух метров для вывода концов кабеля на заземляющие клеммы и заделку креплений.

После установки крепежных элементов, распределительных коробок и осветительных приборов кабель крепится к тросу, а затем доставляется к месту монтажа и разматывается от одного анкера к другому по всей длине.

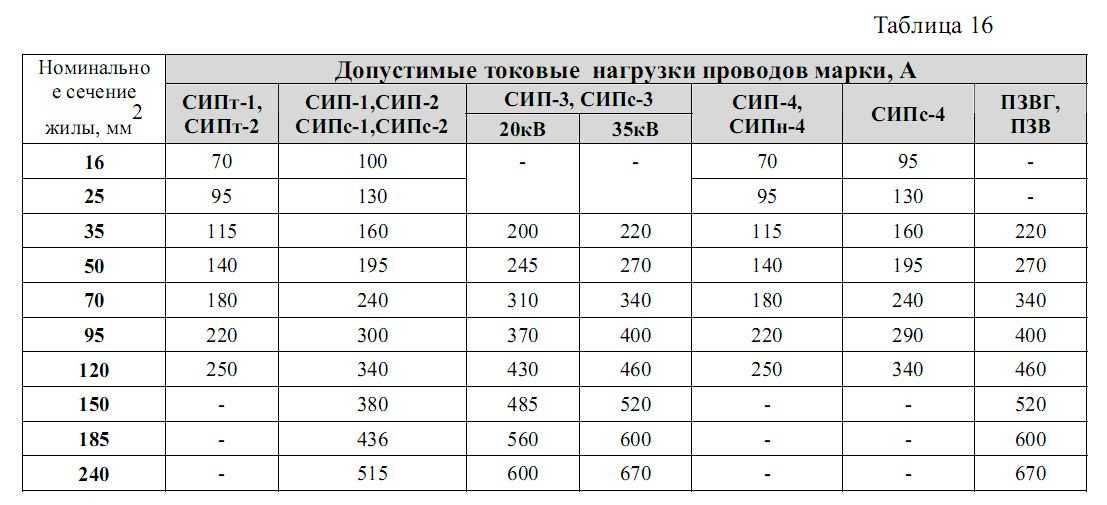

Выполнить прокладку самонесущего изолированного провода не сложнее. Если учесть, что длина пролета для ввода четырехжильного СИП с сечением жилы 25 мм² составляет 25 м, то для того, чтобы провести свет в летнюю кухню, расположенную в 10 метрах от основного строения, вам понадобится провод СИП с небольшим запасом на провес, пара анкерных и пара прокалывающих зажимов.

В земле

Основная задача при укладке кабеля в земле – не повредить его наружный покров. В результате появления даже небольших царапин произойдет перераспределение потенциалов, провоцирующее дальнейшее разрушение оболочки и изоляции, кабель выйдет из строя. Поэтому электролинию в земле прокладывают в специальных трубах с коэффициентом заполнения 1,4 или используют с этой целью бронированный стальной лентой или алюминиевой оболочкой кабель. При раскопке траншеи и укладке в нее силового кабеля нужно соблюдать следующие правила:

• Расстояние от фундамента до траншеи должно быть не менее 60 см, от дерева – не менее 2 м, от кустарника – не менее 75 см.
• Несмотря на то что рекомендуемая глубина залегания кабеля – 70 см, траншею с учетом 15-сантиметровой песчаной подушки, в которой будет лежать кабель, копают на глубину 90 см.
• Ширина траншеи должна быть больше диаметра кабеля или трубы, в которой он проложен на 20 см.

Кабель прокладывается «змейкой», с запасом 1–2 %. Над кабелем, на расстоянии от него 25 см укладывается сигнальная лента.

Известные марки

Для прокладки внутри зданий используются кабели с медными жилами ВВП и ПВС.

Термостойкий медный кабель РКГМ способен выдержать температуру до 180 °C, а БПВЛ с лужеными медными жилами – до 250 °C.

С помощью алюминиевого кабеля АВВГ и медного ВВГ электролинию можно проложить как в земле, так и по стенам строения.

Медный кабель ВПП считается водопогружным.

Кабели АСГ и СГ со свинцовой оболочкой оптимальны для использования в солончаковых грунтах.

Бронированные стальной лентой АСБ и СБ зарекомендовали себя на щелочных почвах.

ААШв иААГ с оболочкой из алюминия подходят для использования в черноземных и глинистых грунтах.

ААПл с усиленной проволочной броней выдерживает растягивающие нагрузки в агрессивных средах.

Все о том, как выбрать силовой кабель

Выбирая силовой кабель, важно определиться с требуемыми параметрами изделия, его предназначением, материалом изготовления.

Силовые кабели серийного производства могут иметь различное число жил (от одной до тридцати семи), их сечение (от 0,5 до 600 кв. мм) и быть рассчитанными на разное рабочее напряжение. В отличие от проводов, изоляция которых предназначена для использования в сетях напряжением до трех киловольт, силовые кабели не имеют ограничений по этому параметру.

Кабельная продукция, помимо изоляции токопроводящих жил, имеет общую оболочку, изготавливаемую из поливинилхлорида, винипласта, резины или других материалов. Для защиты изделий от воздействий окружающей среды в конструкцию кабелей могут вводиться дополнительные элементы, такие как хлопчатобумажная и металлическая оплетка, броня, поясная изоляция, специальные заполнители и т. д.

Выбор материала токопроводящих жил

Перед тем как выбрать силовой кабель, изначально необходимо определиться с электропроводящим материалом. Жилы могут быть алюминиевыми или медными. Медь превосходит алюминий практически по всем параметрам за исключением цены. Она обладает лучшей проводимостью и большей коррозионной стойкостью, а также повышенными прочностными характеристиками.

Минусом алюминиевых жил является их быстрое окисление при контакте с воздухом, в результате чего образуется окисная тугоплавкая пленка, которая обладает очень низкой электропроводимостью. В итоге нарушаются контакты в местах соединений жил, они сильно нагреваются и со временем могут начать искрить или вовсе сгореть.

Если алюминиевые кабели крепятся винтовыми зажимами, сказывается еще их один недочет – невысокий предел текучести, что со временем ослабляет контакт. Кроме того, очень важно помнить, что не допускается прямое соединение медных и алюминиевых проводников, поскольку они формируют гальваническую пару. В результате алюминий подвергается действию электрической коррозии и постепенно разрушается.

Выбор сечения проводников

Если кабель используется при высоких токовых нагрузках, сечение токопроводящих жил определяется расчетным путем, исходя из подключаемой мощности.

На практике применяют правило, согласно которому для однокиловаттной нагрузки требуется проводник сечением не менее 1,57 кв.мм. Ориентировочный расчет сечения должен производиться с учетом того, что медь и алюминий имеет разную степень электропроводимости. Поэтому алюминиевая жила площадью сечения один квадратный миллиметр способна выдерживать ток 5 А, а медная – 8 А.

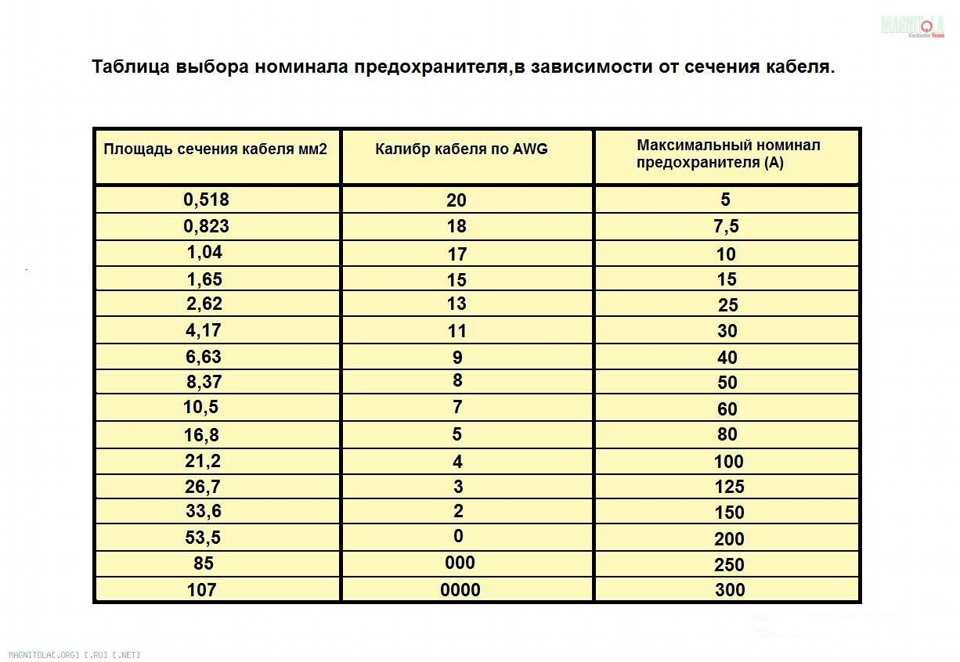

Желательно выбирать сечение жил силового кабеля «с запасом», что повысит уровень безопасности. Также требуется согласование сечения жил с максимальным уровнем фактической нагрузки, с током автоматических защитных предохранителей, устройств защиты от короткого замыкания.

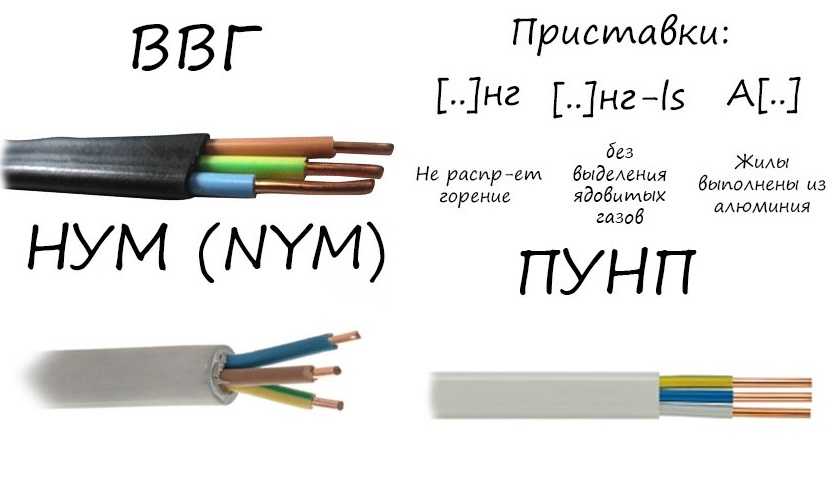

Выбор марки силового кабеля

Чтобы знать, как подобрать силовой кабель правильно, необходимо знать характеристики наиболее распространенных марок. В зависимости от требуемых электрических, технических параметров и условий эксплуатации производится выбор конкретного типа продукции.

ППВ – двух- либо трехжильный медный провод площадью в разрезе 0,75-4 квадратных миллиметра в ПВХ изоляции и разделительным каркасом, рассчитанный на напряжение до 380 вольт. Предназначен для использования в силовых и осветительных линиях при условии неподвижной открытой прокладки.

АППВ – то же, что и ППВ за исключением использования алюминиевых проводников площадью 2,5-6 квадратных миллиметров в разрезе.

ВВГ – силовой медный кабель с одной-четырьмя жилами сечением 1-50 квадратных миллиметров в ПВХ изоляции и оболочке из поливинилхлорида. Может применяться для монтажа электрических сетей в помещениях с любым значением влажности воздуха.

ПВС – гибкий медный провод, имеющий от 2 до 5 скрученных отожженных жил с площадью в разрезе 0,75-10 квадратных миллиметров в изоляции и оболочке из ПВХ-пластиката. Используется для производства удлинителей, при подключении электроинструмента, бытовых приборов, кондиционирующих устройств, мощных осветительных систем к питающей сети.

ВБбШв – медный кабель с двумя-пятью жилами сечением 1-240 квадратных миллиметров в герметичной ПВХ изоляции и оболочке с броневым слоем из стальных оцинкованных полос. Предназначен для прокладки силовых линий с повышенной опасностью механических повреждений.

NYM – силовой кабель, включающий в себя одну-четыре жилы из меди сечением 1-50 квадратных миллиметров в негорючей наружной и мелонаполненной промежуточной оболочке. Применяется для скрытой или открытой прокладки электросетей бытового и производственного назначения как внутри помещений, так и на открытых местностях.

КГ – силовой кабель с многопроволочными медными жилами в резиновой изоляции и оболочке. Используется при необходимости в повышенной гибкости кабеля.

Как выбрать кабель Ethernet

Выяснить, какие кабели Ethernet лучше всего подходят для вас, не переборщив, сложно, но мы здесь, чтобы помочь. Мы составили руководство, включающее таблицу, глоссарий и другие советы по покупке, в которых сравниваются преимущества и недостатки различных кабелей Ethernet. Наше объяснение ниже — отличный способ начать выяснять, как выбрать лучший кабель Ethernet для дома или работы.

Содержание

• Отслеживание скорости вашего интернета
• Что означает Кот?
• Типы кабелей Ethernet
• О разъемах Ethernet
• Экранирование и обертывание фольгой
• Типы кабелей Ethernet
• Цвета кабелей Ethernet
• Варианты кабелей Ethernet

Отслеживание скорости вашего интернета

armpannawat/123RF

Самый простой способ выбрать кабель — это выбрать кабель с нужными диапазоном и характеристиками. Но какие нужны ?

Начните со скорости вашего домашнего интернет-соединения. Если у вас гигабитный интернет (1 Гбит/с), старый Ethernet-кабель будет вас сдерживать. Если у вас более медленное соединение — возможно, 10 или 20 мегабит в секунду — вам подойдет любой Cat 5 или новее (подробнее об этом ниже).

Если вы не знаете фактическую скорость вашей интернет-подписки, подключите свой компьютер напрямую к модему и загрузите этот тест скорости. Это даст вам начальное представление о том, что вам нужно с точки зрения проводного подключения. Если ваша подписка поддерживает загрузку только со скоростью 50 Мбит/с, приобретение кабеля Ethernet со скоростью 10 Гбит/с может оказаться излишним.

Кроме того, если вы часто перемещаете большие файлы между компьютерами или транслируете видео с чрезвычайно высокой пропускной способностью, лучший кабель Ethernet может иметь огромное значение. Если это не так, и вы путешествуете по Интернету только на мелководье, вы можете не заметить такой большой разницы.

Однако, если вы ищете кабель для замены, рекомендуется выбрать одну из последних версий, чтобы воспользоваться как преимуществами скорости, так и надежностью вашей установки в будущем. Они также могут обеспечить лучшую защиту, которая может помочь защитить ваши данные во время их передачи. Сам по себе кабель Fast Ethernet не имеет большого значения, но хороший кабель может работать вместе с другими высокопроизводительными сетевыми устройствами, чтобы обеспечить максимально надежное соединение.

Что означает Кот?

Когда вы начнете искать конкретные кабели Ethernet, соответствующие вашим потребностям, вы быстро заметите, что они разделены по номерам «Cat». Что это значит?

«Кот» означает «категория». Следующее число указывает версию спецификации, поддерживаемую кабелем. Общее эмпирическое правило заключается в том, что более высокие числа представляют более высокие скорости и более высокие частоты, измеряемые в мегагерцах (МГц). Как и в случае с большинством технологий, новые кабели обычно поддерживают более высокую пропускную способность и, следовательно, более высокие скорости загрузки и более быстрые соединения.

Более продвинутые номера Cat также могут указывать на более надежную работу, а также лучшую производительность на расстоянии. Вы заметите, что кабели Ethernet обычно имеют два рейтинга скорости: один на расстоянии от 10 до 30 метров, а другой на 100 метров, потому что производительность обычно падает на больших расстояниях.

Кабели Ethernet, типы

Если вы хотите, вы можете просто выбрать последний номер Cat (на данный момент 8) на будущее и не беспокоиться об остальном. Или вы можете посмотреть, для чего подходит каждая категория, в нашем удобном списке ниже:

Кат. 1 — Кат. 5

Мы пропускаем эти категории, потому что они очень старые, технически даже не являются официальными стандартами Ethernet, и они были сняты с производства или слишком медленны для использования.

Категория 5e

Буква «e» в категории 5e означает «расширенный». Физических различий между кабелями Cat 5 и Cat 5e нет. Однако производители строят кабели Cat 5e в соответствии с более строгими стандартами тестирования, чтобы исключить передачу нежелательных сигналов между каналами связи (перекрестные помехи). Кабель Cat 5e в настоящее время является наиболее часто используемым кабелем, в основном из-за его низкой стоимости производства и поддержки более высоких скоростей, чем кабели Cat 5.

Категория 6

Ethernet-кабель Cat 6 поддерживает более высокую пропускную способность, чем кабели Cat 5 и Cat 5e. Они туго намотаны и обычно снабжены фольгой или плетеным экраном. Упомянутое экранирование защищает витые пары проводов внутри кабеля Ethernet, что помогает предотвратить перекрестные помехи и шумовые помехи. Кабели Cat 6 технически поддерживают скорость до 10 Гбит/с на расстоянии до 55 метров. Однако за эту скорость приходится платить, поскольку кабель Cat 6 дороже, чем варианты Cat 5 и Cat 5e.

Категория 6а

Буква «a» в Cat 6a означает «расширенный». Кабели, основанные на этом стандарте, являются шагом вперед по сравнению с версиями Cat 6, поддерживая удвоенную максимальную пропускную способность. Они также способны поддерживать более высокие скорости передачи по кабелям большей длины. Кабели Cat 6a экранированы, а оболочка, достаточно толстая для устранения перекрестных помех, делает кабель гораздо более плотным и менее гибким, чем кабель Cat 6.

Кат. 7 и Кат. 7a

Кабели

Cat 7 и Cat 7a обладают высокими характеристиками, но, как правило, бесполезны для большинства людей. Давайте разберемся, почему:

Кабели

Cat 7 поддерживают более высокую пропускную способность и значительно более высокую скорость передачи, чем кабели Cat 6, благодаря использованию новейшей широко доступной технологии Ethernet. Кабели Cat 7 достигают скорости до 100 Гбит/с на расстоянии 15 метров, что делает их одной из самых эффективных категорий кабелей Ethernet. Кабели Cat 7 всегда экранированы и используют модифицированный разъем GigaGate45, обратно совместимый с Ethernet-портами RJ45.

Однако этот модифицированный разъем GG45 является проприетарным компонентом, и, хотя обратная совместимость немного помогла, все еще существуют проблемы с соблюдением предыдущих стандартов Ethernet. Это привело к тому, что большинство производителей избегали стандарта Cat 7, поэтому сегодня он довольно редок. Эта трудность привела к разработке Cat 6a — и большой маркетинговой путанице, поскольку некоторые продавцы начали называть Cat 6a новой Cat 7. Всегда проверяйте спецификации перед покупкой — и если есть сомнения, мы предлагаем просто выбрать Cat 8. вместо.

Cat 7a предлагает один из кабелей Ethernet с самыми высокими техническими характеристиками, которые вы можете купить, но он не является широко доступным и предлагает лишь несколько вариантов поддерживающего сетевого оборудования. Стандарт 7a был разработан для поддержки соединений 40 Gigabit Ethernet на расстоянии до 50 метров и — так же, как Cat 7, но с улучшением общей пропускной способности — более чем на 50%. Это улучшение может быть полезным в некоторых случаях, но кабели Cat 7a намного дороже, чем любой другой вариант. Рассмотрите возможность использования Cat 7a только в очень нишевых случаях.

Категория 8

Этот стандарт обещает максимальную частоту 2000 МГц и скорость до 40 Гбит/с на расстоянии 30 метров. Эта высокая частота также требует экранирования, а это означает, что вы никогда не найдете неэкранированные кабели Cat 8. Более того, Cat 8 поддерживает два разъема. Таким образом, он позволяет использовать только три соединенных кабеля общей длиной 30 метров. Кабели Cat 8 будут стоить дороже, чем другие варианты, но в наши дни они стали более доступными. Вы можете найти варианты для 10-футовой Cat 8 менее чем за 15 долларов.

Cat 8 также является единственным кабелем, отвечающим последним стандартам IEEE (вышеупомянутая частота 40 Гбит/с и 2000 МГц), что является одной из причин, по которой он является отличным выбором для будущего, несмотря на значительно более высокую стоимость. В качестве дополнительного бонуса он также пропускает путаницу с разъемами Cat 7.

О разъемах Ethernet

В разъемах Ethernet

используется специальная конструкция с восемью контактами, которые должны зафиксироваться на месте, обычно называемая разъемом 8P8C. Кабели Ethernet имеют несколько различных типов разъемов 8P8C, и знание различий поможет вам лучше понять различные категории Ethernet:

РДЖ45

Это стандартный разъем Registered Jack 45, который используется в кабелях Ethernet. Существует два варианта в зависимости от цвета и расположения проводов: более популярный стандарт T568B и менее распространенный стандарт T568A (не особенно важно, если вы не выполняете детальную разводку). Разъем RJ45 используется почти во всех категориях Ethernet, от Cat 1 до Cat 6, а также Cat 8.

ГГ45

Для кабелей Ethernet Cat 7 стандарты ненадолго переключились на новый разъем под названием GigaGate45 или GG45. GG45 поставлялся с несколькими дополнительными проводниками для некоторой универсальности частоты. Он обратно совместим с разъемами RJ45, но новый разъем был сочтен в значительной степени ненужным, поэтому Cat 8 переключился на RJ45.

Ethernet RJ45

Разъемы

RJ45 просты в использовании, но не всегда долговечны — их встроенные пластиковые зажимы могут сломаться. EtherCON — это усиленная версия разъема RJ45 производства Neutrik, которая используется в ситуациях, когда традиционный разъем RJ45 слишком хрупок, часто при профессиональной работе с аудио/видео.

Экранирование и обертывание фольгой

Кабели Ethernet

уязвимы для электромагнитных помех и подобных проблем. Это может создать серьезные проблемы, если кабели проложены на открытом воздухе, рядом с высоковольтным оборудованием или рядом с другими кабелями связи. Решение? Экранирование, изолирующее кабели.

Вы можете быстро определить состояние экранирования кабелей Ethernet, взглянув на коды на самих кабелях. U/UTP обычно означает полное отсутствие экранирования: в нашем технологичном мире эти кабели становятся все менее распространенными, но они по-прежнему подходят для основных домашних целей, если кабели находятся вдали от крупных бытовых приборов.

Буква «F» означает наличие экрана из фольги. Это слой металлической фольги, меди или алюминия с покрытием из полиэстера для долговечности. Это недорогой и очень эффективный метод экранирования кабелей Ethernet, но в определенных условиях фольга может со временем деградировать и рваться.

«S» означает плетеный экран, переплетение очень тонкой медной или оловянной проволоки. Это более долговечно, чем фольга, но покрытие не такое полное.

Кабели также могут иметь несколько вариантов экранирования, и у вас могут быть кабели с оплеткой, но без фольги на внутренних проводах. Буква «F», за которой следует «TP», будет означать, что на самом кабеле есть слой фольги, но витые пары (TP) проводов внутри неэкранированы. Иногда «STP» используется для обозначения того, что на кабеле есть какое-то экранирование, без указания конкретных деталей.

Кабель Ethernet, стиль

В дополнение к характеристикам, кабели Ethernet также могут иметь различную конструкцию. Некоторые стили Ethernet-кабелей созданы с учетом конкретных задач или сред, поэтому вы можете адаптировать свой выбор Ethernet-кабеля к тому месту, где вы собираетесь его использовать. Вот несколько распространенных примеров:

Slim и Ultra — Slim

Эти кабели имеют очень компактную оболочку для более тонкого общего профиля. Это может быть полезно в некоторых центрах обработки данных и серверных комнатах, где пространство очень ограничено и требуется дополнительное пространство для лучшего воздушного потока, что улучшает охлаждение.

Квартира

Плоские кабели Ethernet

легче прокладывать под коврами, плинтусами и дверными проемами. Они менее опасны, и, как правило, их легче спрятать.

Твердое ядро ​​

Указывает на сплошные медные провода, а не на алюминиевые, покрытые медью. Одножильные провода чаще используются в более крупных установках Ethernet и в кабелях более высокого качества, где они проходят на большие расстояния. Кабели Ethernet со сплошным проводом обычно сохраняют сигнал дольше и помогают уменьшить потери сигнала.

Бронированный

Эти кабели имеют толстый внешний слой для дополнительной защиты. Это делает их более подходящими для наружной установки и других сред, где могут возникнуть проблемы с коррозией или повреждением.

Плетеный

Эти кабели имеют нейлоновую оплетку снаружи для лучшей защиты корпуса и предотвращения повреждений, вызванных частыми изгибами или другими причинами.

Цвет кабеля Ethernet

Технически цвет вашего Ethernet-кабеля не имеет значения и не представляет никаких рабочих характеристик. Поставщики кабелей могут назначать определенные цвета, чтобы узнать, для чего используется конкретный кабель, определить тип соединения или отличить свое соединение от других поставщиков.

Например, зеленый может означать перекрестные соединения, желтый может означать PoE (питание через Ethernet), синий может означать кабели, предназначенные для серверов и т. д. Но здесь нет строгого правила: многие установщики просто используют цвета, чтобы упростить настройку сложных кабелей Ethernet. в дата-центрах.

Альтернативные кабели Ethernet

Flickr: tc_manasan

Наконец, существует несколько различных вариантов кабелей Ethernet, предназначенных для конкретных задач. Эти альтернативы могут быть более подходящими в уникальных ситуациях:

Адаптеры Powerline

Это уникальная установка, в которой соединения выполняются как с помощью кабелей Ethernet, так и с помощью электропроводки в доме. Это позволяет людям подключаться к Интернету через розетки в доме, что является более чистой настройкой, для включения которой требуются адаптеры. Хотите узнать больше? Вот все, что вам нужно знать о сетях Powerline.

ПОЛРЭ

PoLRE расшифровывается как Power over Long Reach Ethernet, специализированная настройка коммутатора Ethernet, которая используется для особенно длинных кабелей, например, более 1000 футов. Он используется в телефонных установках в больших офисных зданиях и аналогичных зданиях, чтобы упростить соединения, сэкономить место и быстро обеспечить телефонные соединения со всеми необходимыми конечными точками.

Ethernet через COAX/MoCA

Оба эти термина означают одно и то же: они используют пару уникальных адаптеров, которые отправляют интернет-данные через коаксиальные соединения. Обычно это используется для отправки интернет-данных непосредственно на медиаплееры и домашние кинотеатры.

Рекомендации редакции

• Самые распространенные проблемы Zoom и способы их решения

• Wi-Fi не работает? Вот как решить самые распространенные проблемы

• Лучшие кабели Ethernet на 2023 год

• Лучшие бюджетные роутеры, которые вы можете купить прямо сейчас

• Что такое питание через Ethernet?

11 типов кабелей, которые должен знать каждый домовладелец

istockphoto.com

Кабели используются для подключения одного устройства к другому, будь то телевизор, маршрутизатор или компьютер. Однако не все устройства используют один и тот же тип кабеля, а некоторые устройства имеют разные типы кабелей для различных периферийных выходов или для получения питания от электрической розетки.

В связи с разнообразием типов кабелей важно иметь представление о различиях между кабелями для компьютеров и типами аудиокабелей. Также полезно знать, как отличить кабель micro USB от кабеля USB-C и т. д. Познакомьтесь поближе с распространенными типами кабелей, которые используются в доме, прочитав о следующих 11 типах кабелей.

1. Кабель HDMI

amazon.com

Кабели HDMI — одни из наиболее часто используемых и известных кабелей для подключения компьютеров, телевизоров, игровых систем и других электронных устройств. Они были выпущены в 2004 году в качестве замены кабелей VGA, потому что HDMI мог передавать и передавать звук и видео в высоком разрешении, в то время как кабелям VGA требовалось несколько портов для подключения звука и видео.

Длина этих кабелей может варьироваться от менее 1 фута до более 20 футов, что позволяет пользователям устанавливать комплексные развлекательные системы у себя дома или просто подключать компьютер к монитору. Из-за большого спроса на развлечения высокой четкости кабели HDMI обычно входят в комплект систем видеоигр, домашних проекторов и других периферийных устройств, поэтому вполне вероятно, что у вас дома есть один или несколько таких кабелей.

Подходит для: Используйте кабели HDMI для получения звука и видео высокой четкости с телевизора или монитора компьютера.

Наша рекомендация: HDMI-кабель Highwings 8K, 2 шт. — можно приобрести на Amazon за 14,99 долл. США
Эти кабели HDMI имеют длину более 6 футов и могут передавать данные с впечатляющей скоростью чуть менее 50 гигабит в секунду. (Гбит/с).

2. USB Type-A

amazon.com

Если вы когда-либо пытались найти правильную ориентацию кабеля при подключении кабеля USB к компьютеру, то вы хорошо знакомы с кабелями USB типа A. Эти USB-кабели являются одним из наиболее распространенных типов компьютерных кабелей, хотя существуют также кабели USB-C, micro USB и даже кабели Lightning. Однако основное отличие кабеля USB-A от других кабелей USB заключается в размере и назначении.

В то время как другие кабели USB в основном используются для подключения небольших устройств, таких как планшеты или телефоны, кабели USB-A необходимы практически для каждого периферийного устройства компьютера, включая клавиатуры, мыши, гарнитуры, флэш-накопители, беспроводные адаптеры и внешние жесткие диски. Они имеют плоскую прямоугольную форму и должны быть вставлены в правильной ориентации, иначе кабель не войдет в порт USB.

Подходит для: Кабели USB-A необходимы для проводного соединения между компьютерными периферийными устройствами, а также используются с игровыми консолями и телевизорами.

Наша рекомендация: Удлинительный кабель AINOPE 10FT USB 3.0 — купите на Amazon за 10,99 долларов США.

3. Кабель USB-C

amazon.com

Являясь одним из новейших типов доступных кабелей USB, кабели USB-C способны передавать аудио-, видео- и текстовые данные. Эти кабели небольшой прямоугольной формы с закругленными концами обычно используются с планшетами, смартфонами и другими мобильными устройствами. Кабели USB-C предназначены не только для подключения устройства к компьютеру для передачи данных, их также можно использовать для зарядки устройства, что делает кабели USB-C впечатляющим шагом вперед по сравнению со старыми типами кабелей, функциональность которых была ограничена.

На самом деле, эти USB-кабели теперь начинают использоваться с ноутбуками и игровыми консолями, заменяя традиционные кабели контроллеров этим инновационным новым дизайном. Перед использованием проверьте порты на вашем компьютере, смартфоне или другом устройстве на наличие порта USB-C. Некоторые продукты Apple имеют порты для кабеля Lightning, в то время как другие продукты теперь используют порты USB-C.

Подходит для: Подключайте смартфоны, планшеты и другие мобильные устройства с помощью новых кабелей USB-C.

Наша рекомендация: Кабель USB-C Anker — приобретите на Amazon за 14,99 долларов США. зарядка.

4. Micro-USB

amazon.com

USB-кабель типа micro-USB — это старый тип кабеля, который был стандартом для смартфонов, планшетов и других мобильных устройств, пока его не заменили на USB. -С кабели. Несмотря на то, что это кабель старого типа, некоторые новые продукты по-прежнему будут иметь порты micro-USB, например цифровые камеры, внешние жесткие диски или клавиатуры. Кабели USB-C в настоящее время имеют более узкий спектр применения.

Если у вас старый планшет или смартфон, то, скорее всего, устройство оснащено портом micro-USB. Эти тросы имеют трапециевидную форму с короткой плоской вершиной и длинным плоским низом. Как и кабели USB-C, кабели micro-USB можно использовать как для передачи данных, так и для подзарядки совместимых мобильных устройств.

Подходит для: Заряжайте или подключайте старые мобильные устройства и некоторые новые периферийные устройства с помощью кабелей micro-USB.

Наша рекомендация: Кабель Micro USB RAMPOW — купите на Amazon за 8,49 долл. США
Кабель micro-USB в нейлоновой оплетке устойчив к скручиванию, изгибу и перегибу, которые могут повредить менее прочные кабели.

5. Кабель Lightning

amazon.com

Хотя кабели Lightning на самом деле не являются USB-кабелями, их часто объединяют с ними, поскольку они выполняют те же основные функции, что и подключение смартфонов, планшетов и компьютерных периферийных устройств. Однако разница в том, что кабели Lightning — это продукт, производимый Apple для устройств Apple под брендом. Эти кабели можно использовать как для передачи данных, так и для зарядки устройств.

Кабели Lightning имеют такой же размер, что и кабели USB-C, но вместо прямоугольной или даже трапециевидной формы разъемы кабелей Lightning просто состоят из тонкого куска металла с несколькими точками контакта на конце металлического разъема. Очевидным ограничением кабелей Lightning является то, что они бесполезны для какого-либо продукта, кроме устройств Apple, и, учитывая постоянную популярность Samsung, Microsoft и других брендов электроники, такое использование для конкретных брендов умаляет общие возможности кабеля Lightning.

Подходит для: Пользователи Apple используют кабели Lightning для подзарядки мобильных устройств, подключения периферийных устройств MacBook и передачи данных с устройств Apple или на них.

Наша рекомендация: SMALLElectric Lightning Cable — купите на Amazon за 7,64 доллара США
Усиленная конструкция этого шестифутового кабеля Lightning помогает предотвратить повреждение разъема из-за чрезмерного использования.

6. Аудиокабель 3,5 мм

amazon.com

Используемый в качестве одного из наиболее распространенных аудиокабелей более десяти лет, 3,5-миллиметровые аудиокабели также могут называться вспомогательными или вспомогательными кабелями. Их лучше всего узнают, когда вы хотите послушать музыку, чтобы заглушить шум соседей, заняться учебой или уделить внимание важному видеозвонку. Просто возьмите наушники и подключите их 3,5-миллиметровым вспомогательным кабелем к порту для наушников на вашем устройстве.

Хотя этот порт обычно называют портом для наушников, технически это 3,5-миллиметровый порт аудиокабеля. Так уж получилось, что устройства, которые чаще всего используют это соединение, — это наушники, поэтому производители компьютеров, планшетов и смартфонов начали маркировать порт символом наушников, что привело к тому, что большинство людей стали называть его разъемом для наушников или портом для наушников. В некоторых компьютерных динамиках также используются 3,5-миллиметровые аудиокабели, хотя более крупные динамики обычно имеют более прочные аудиокабели для лучшей передачи аудиоданных.

Подходит для: Подключите наушники или совместимые динамики с помощью 3,5-миллиметровых аудиокабелей.

Наши рекомендации: Аудиокабель Tan QY 3,5 мм — купите на Amazon за 8,99 долл. аудиопорты.

7. Кабель Ethernet

amazon.com

Несмотря на то, что кабели Ethernet были изобретены более 40 лет назад, они никогда не пользовались большим спросом у бытовых потребителей по сравнению с кабелями USB, HDMI или даже старыми кабелями VGA. Причина этого в том, что кабели Ethernet используются специально для подключения нескольких устройств в локальной сети (LAN) или глобальной сети (WAN).

Эти сети обычно используются на рабочих местах, но дома кабели Ethernet используются только для прямого подключения компьютера к модему или маршрутизатору. Кабели Ethernet также можно использовать для подключения сетей камер безопасности, что позволяет пользователю управлять камерами с одного устройства вместо того, чтобы каждая камера работала в своей собственной независимой сети.

Подходит для: Используйте кабель Ethernet, чтобы настроить взаимосвязанную домашнюю систему безопасности или получить надежный доступ в Интернет, когда Wi-Fi затруднен.

Наша рекомендация: Ethernet-кабель Vabogu Cat 8. Приобретите на Amazon за 8,99 долларов США.

8. Коаксиальный кабель

amazon.com

Более 20 лет назад коаксиальные кабели в основном использовались для подключения домашних спутников и местных кабельных сетей к дому, чтобы смотреть телевизор с семьей. В то время доступ в Интернет был доступен только через модем с коммутируемой связью через локальную телефонную сеть. Когда впервые появился кабельный интернет, коаксиальные кабели быстро стали необходимостью во многих жилых домах.

В настоящее время коаксиальные кабели по-прежнему используются для подключения домашних модемов и маршрутизаторов к входящей кабельной системе. Они также полезны для домашнего спутникового подключения и их очень легко распознать благодаря идеально круглому разъему с тонким проводом, выступающим из центра кабеля.

Подходит для: Убедитесь, что в доме есть быстрый доступ в Интернет, надежное спутниковое соединение и стабильная передача кабельного телевидения по коаксиальному кабелю.

Наша рекомендация: Кабели Ultra Clarity Коаксиальный кабель — приобретите на Amazon за 10,95 долларов США
Минимизируйте помехи и обеспечьте плавное подключение к Интернету с помощью позолоченных разъемов коаксиального кабеля.

9. Волоконно-оптический кабель

amazon.com

Волоконно-оптические кабели не ограничены конкретным разъемом или портом, например кабели USB или HDMI. Этот тип кабеля заменяет традиционную конструкцию передачи по кабелю передачей на основе света. Вместо того, чтобы полагаться на электрические импульсы, эти кабели могут иметь сотни оптических волокон, проходящих через них, которые отправляют данные с помощью быстрых импульсов света. Как известно большинству людей, свет распространяется быстрее, чем любой другой вид энергии, поэтому скорость передачи по оптоволоконному кабелю значительно выше, чем по стандартному медному кабелю.

Однако гибкость волоконно-оптических кабелей ограничена, и эти кабели являются относительно новыми, поэтому в настоящее время они широко не используются в жилых помещениях. Тем не менее, многие интернет-провайдеры начали заменять старые медные кабели оптоволоконными, чтобы увеличить потенциал своей сети.

Подходит для: Возможна быстрая и точная передача данных с использованием высококачественного оптоволоконного кабеля для аудио-, видео- и тестовой передачи.

Наша рекомендация: Волоконно-оптический кабель WARRKY 6 футов — купите на Amazon за 9,99 долларов США
Получите невероятно чистый звук, когда этот оптоволоконный кабель используется для подключения игровых консолей, звуковых панелей и систем домашнего кинотеатра к телевизору.

10. Кабель DVI

amazon.com

Кабели DVI предназначались для замены кабелей VGA, когда большинство развлекательных программ перешли с аналогового контента на цифровой. Эти кабели улучшили скорость передачи и качество данных, позволяя пользователям смотреть телевизор, играть в видеоигры или работать на компьютере с выходом более высокого разрешения, чем это было возможно ранее.

Использование кабелей DVI было быстро заменено кабелями HDMI до того, как кабели DVI смогли полностью заменить кабели VGA, что сделало HDMI более популярным преемником кабелей VGA. В некоторых компаниях и домашних офисах все еще могут быть кабели DVI для подключения компьютера к старому монитору, одновременного подключения нескольких мониторов к одному компьютеру или подключения к старому телевизору. Однако этот тип кабеля в основном вышел из употребления.

Подходит для: Пользователи старых мониторов и телевизоров могут использовать кабели DVI для подключения настольных компьютеров, проекторов и ноутбуков.

Наша рекомендация: Кабель Benfei DVI-D-DVI-D — купите на Amazon за 8,99 долл. долговечность.

11. Шнур питания переменного тока

amazon.com

Почти каждое электронное устройство в доме имеет шнур питания переменного тока (AC) для подключения устройства к доступной электрической розетке. Без кабеля переменного тока невозможно зарядить большинство компьютеров, включить телевизор, и даже такие бытовые приборы, как микроволновые печи, кофеварки и будильники, могут стать бесполезными без шнура такого типа.

Некоторым пользователям может не понадобиться кабель HDMI или кабель USB, но этого нельзя сказать о кабелях питания переменного тока. Если вы используете какое-либо электронное устройство, которое подключается к стандартной розетке, вам также понадобится шнур питания переменного тока.
