Как выбрать оптический кабель? Конструкция, типы, производители оптического кабеля
Современные технологии сегодня охватывают практически все сферы нашей жизни. Сложно себе представить нашу деятельность без должного технического оснащения и, конечно же, надежной и бесперебойной связи. Всё время растущие требования к системам передачи информации дали мощный стимул для развития волоконно-оптических систем связи и в частности производства оптоволокна.
Содержание
- Основные типы оптического кабеля;
- Одномодовый оптический кабель: конструкция и применение;
- Многомодовый оптический кабель — особенности и характеристики;
- Назначение оптического кабеля;
- Производители кабеля оптического кабеля.
Тенденция к развитию технологий ВОЛС появилась ввиду очевидных преимуществ оптоволокна перед медножильным кабелем, а именно благодаря:
- высокой пропускной способности;
- малого коэффициента потери сигнала;
- отсутствия восприимчивости к самым различным электромагнитным помехам, в т. ч. перекрестных помех между жилами;
- приемлемой цены на оптоволокно.
Волоконно-оптический кабель вошёл в нашу жизнь относительно недавно, но за время своего существования зарекомендовал себя с наилучшей стороны. На сегодняшний день активно ведётся строительство ВОЛС по всему миру. Использование оптического кабеля позволяет выходить на новый уровень в области телефонной связи и доступа в Интернет.
На рынке кабельной продукции представлено множество самых различных видов оптического кабеля, поэтому вполне естественно, что у покупателя встает вопрос о том, как выбрать подходящий тип проводника. При выборе волоконно-оптического кабеля необходимо учитывать следующее:
- параметры волоконно-оптической линии в целом и предъявляемые требования непосредственно по характеристикам оптического проводника;
- возможности приёмного оборудования;
- параметры территории или помещения, где планируется производить прокладку кабеля;
- предполагаемые нагрузки на кабель, с учётом всех возможных неблагоприятных воздействий из вне;
- производитель и его рекомендации по эксплуатации проводника;
- цена на оптический кабель и рентабельность применения конкретного типа проводника на том или ином объекте.
В случае грамотного выбора кабеля, построение ВОЛС не вызовет проблем технического характера или дополнительных затрат, а готовая линия связи прослужит долгие годы, выдавая отличные параметры передачи информации.
Основные типы оптического кабеля
На сегодняшний день волоконно-оптический кабель является уже стандартным компонентом современной кабельной инфраструктуры. Оптоволокно признано лучшим проводником для передачи сигнала ввиду высочайших скоростей и максимально возможной устойчивости к электромагнитным и радиочастотным помехам.
По сути, оптоволокно представляет собой тончайшие нити из специального кварцевого стекла, по которым и осуществляется передача световых импульсов – сигналов. Для осуществления передачи данных по стеклянным нитям используется специальное электрическое оборудование – передатчики, преобразовывающие электрические сигналы в фотоны, которые после прохождения своего пути по оптоволокну вновь посредством преобразователей превращаются в электрические сигналы.
Оптический кабель можно разделить две большие группы: одномодовые проводники и многомодовые.
Одномодовый оптический кабель: конструкция и применение

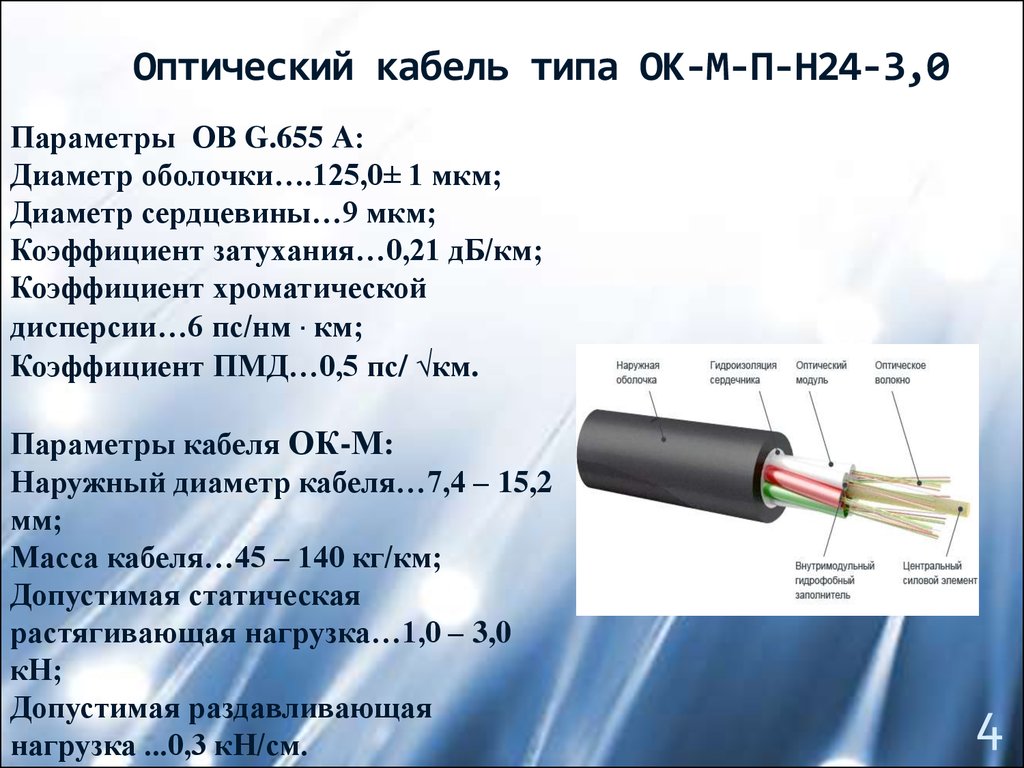

Одномодовый оптический кабель представляет собой наиболее совершенный волоконно-оптический проводник. Конструкция одномода предполагает прохождение только одной определенной волны, что, в свою очередь, обеспечивает отсутствие нежелательных явлений в виде межмодовой дисперсии и снижения качества сигнала на выходе. Как итог, отсутствие явления дисперсии делает одномодовые оптические кабели наиболее производительными.
Режим передачи данных в формате прохождения единовременно только одной волны позволяет передавать сигнал на многокилометровые расстояния, сохраняя первоначальное качество.
Однако, на сегодняшний день электроника для передачи данных посредством подобного кабеля значительно дороже оборудования для многомодовых систем. Соответственно основным недостатком одномодового типа волокна является именно высокая стоимость приёмников-преобразователей.
Используют же данный тип кабеля в сложных телекоммуникационных системах, а для локальных компьютерных сетей более подходящим и рентабельным считается применение многомодового кабеля.
Многомодовый оптический кабель — особенности и характеристики
Исходя из названия проводника, становится очевидным, что многомодовый кабель – это проводник, который способен пропускать одновременно световые сигналы в нескольких режимах. Диаметр сердцевины многомодового волокна значительно превышает диаметр одномода и составляет 100, 62,5 или 50 мкм. Световая волна в многомодовом волокне генерируется уже посредством более дешевого оборудования, что уменьшает конечную стоимость ВОЛС.
Цена на оптический кабель многомодовой конфигурации ниже, а технические характеристики данного типа вполне удовлетворяют большинству кабельных систем.
Непосредственно многомодовый кабель подразделяется по типу волокна на ступенчатое и градиентное.
Характеристики оптоволокна определяет структура сердечника. В ступенчатом волокне плотность распределения слоев волокна имеет ступенчатый характер, что и отображено в его названии. Пропускная способность ступенчатого многомодового волокна напрямую зависит от явления межмодовой дисперсии, характерной для данной модификации проводника.
Чем больше диаметр сердечника кабеля, тем больше вероятность того, что межмодовая дисперсия проявит себя. Соответственно из возможных диаметров сердечника в 100 мкн, 62.5 мкн и 50 мкн, наиболее продуктивным и эффективным для передачи данных является именно сердечник в 50 мкн. Логично предположить, что последний типоразмер сердечника наиболее дорогой в линейке ступенчатых многомодовых кабелей.
Ввиду больших потерь применение оптического кабеля со ступенчатым волокном становится проблематичным с точки зрения получения чистого неискаженного сигнала, соответственно чаще применяются проводники с градиентными сердечниками.
Суть градиентных волокон заключается в грамотном использовании свойств среды, а именно зависимости плотности распределения градиентного волокна от параметров той среды, в которой осуществляется прохождение световой волны. Так, световая волна быстрее распространяется в менее плотных средах. Длинные расстояния компенсируются большей скоростью, что приводит в итоге к сглаживанию сигнала.
Из чего следует минимизация такого нежелательного явления, как межмодовая дисперсия, а соответственно значительное улучшение характеристик передачи сигнала и приближение по качеству к одномодовым модификациям. Цена на оптический кабель с градиентным типом волокна при этом ниже стоимости одномодовых проводников, что является явным преимуществом для большинства потребителей.
Рекомендуем посмотреть полный каталог оптического кабеля от компании ВИОНЕТ
Выбор того или иного типа волокна зависит от конкретных требований реализуемого проекта по строительству ВОЛС. Однако всегда необходимо учитывать, что передача сигнала на большие расстояния требует сохранения его мощности на протяжении всего пути. На практике создать идеальные условия прохождения световой волны невозможно: достаточно сложно реализовать идеальный источник света с абсолютно точным углом падения, а также создать абсолютно ровное волокно без шероховатостей.
Но, несмотря на все имеющиеся сложности, в производстве оптического кабеля и волокна в частности на сегодняшний день разработчики оптических кабелей ведут постоянную работу над улучшением качества выпускаемой продукции и предлагают потребителям всё более совершенные модификации по приемлемой цене.
Назначение оптического кабеля
Волоконно-оптический кабель используется в современных линиях связи для быстрой и качественной передачи данных на самые различные расстояния. В зависимости от вида линии связи и её местонахождения кабель можно разделить на:
- оптический кабель для внутренней прокладки;
- оптический кабель для внешней прокладки;
- кабель универсального типа.
Ввиду широчайшего распространения оптических технологий в сфере связи и телекоммуникаций ВОЛС можно встретить на самых различных объектах и в самых различных условиях.
Наиболее простым с конструктивной точки зрения проводником является кабель для внутренней прокладки. В зданиях и помещениях кабель, как правило, не подвержен серьёзным нагрузкам, соответственно модификации для внутренней прокладки обладают минимальным защитным покрытием и не имеют брони и гидрофобного заполнения.
Оболочка оптического кабеля выполняется из поливинилхлорида или при наличии повышенных требований по пожаробезопасности из специальных негорючих малодымных компаундов.
Монтаж оптического кабеля внутри помещений осуществляют в специальных лотках, кабель-каналах, гофрированных трубах или трубной разводке. При этом установка внутри помещений не вызывает каких-либо трудностей и производится в достаточно короткие сроки без применения сложной техники или оборудования.

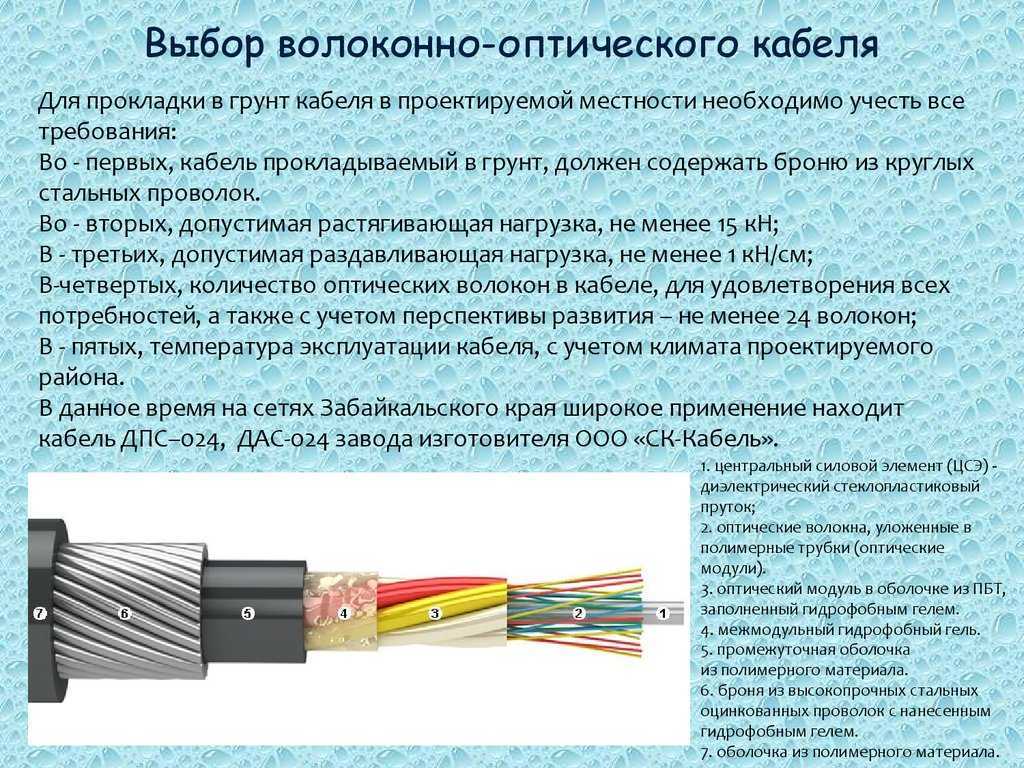

Вне помещений волоконно-оптический кабель прокладывают под землей или же проводят воздушные линии связи.

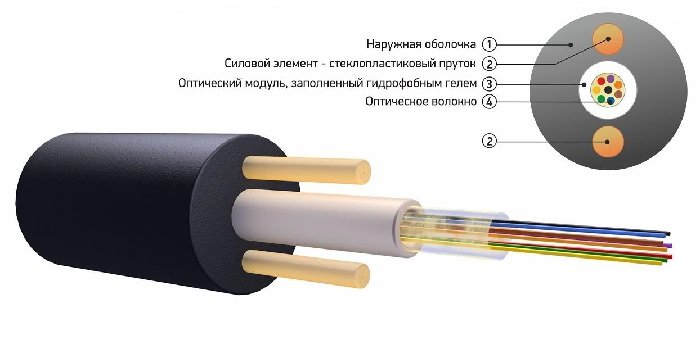

Подвесные оптические кабели изготавливают с учётом непростых условий предполагаемой эксплуатации. Как правило, такие проводники оснащены специальными усиливающими элементами – тросами, посредством которых становится возможным крепление на опорах.
Из наиболее востребованных оптических проводников на российском рынке можно отметить подвесные оптические кабели ДПМ, ДОТ, ДПТ производства завода «Оптен», оптический кабель от «Белтелекабель» марки ОКСНМ, ОКСНЦ, проводники для построения воздушных линий связи от «Интегра Кабель» и кабель производства «ОКС 01» марок ОПД, ДПК и ДПД. К подвесному кабелю предъявляются серьёзные требования по допустимому растягивающему усилию и защите внутренних элементов от различных неблагоприятных атмосферных явлений.
Из явных преимуществ воздушной прокладки ВОЛС стоит отметить отсутствие необходимости проведения сложных земляных работ и привлечения дорогостоящей строительной техники.
Однако подвесной кабель и в целом воздушные линии связи уступают по надежности и защищенности бронированным проводникам. Бронированный оптический кабель – наиболее механически устойчивый вариант исполнения проводника. Наличие брони максимально эффективно защищает проводящее оптическое волокно от механических нагрузок, нашествия грызунов, влаги (в особенности при наличии гидрофобного заполнения).
Как правило, бронирующий элемент изготавливают из стальной ленты или проволоки, которые максимально защищают оптоволокно от механических нагрузок и влияния химически агрессивных сред. Среди бронированных проводников можно отметить кабели ДПТ и ДПМ от завода-производителя «ОКС 01», проводники ТОС и ДПС от производителя «ОПТЕН» и бронированные проводники ИКБ-Т и ИКБ-М от «Интегра Кабель».
Среди множества моделей волоконно-оптического кабеля существуют и универсальные проводники. Исходя из названия, очевидно, что подобный кабель можно применять в различных условиях ввиду универсальности конструкции. Как правило, универсальный кабель подходит для прокладки внутри зданий и помещений, для уличного монтажа кабельной линии, а также для прокладки в кабельной канализации при наличии должной защиты в конструкции.
Производители кабеля оптического кабеля
Безусловно, один из основных вопросов, встающих перед покупателем, — это какой производитель выпускает наиболее качественную и приемлемую по цене кабельную продукцию. На рынке кабельно-проводниковой продукции представлен широчайший ассортимент волоконно-оптического кабеля и сопутствующего оборудования и материалов. На сегодняшний день в
России имеется большой спрос именно на продукцию таких заводов, как Оптен, ОКС-01, Белтелекабель, Интегра Кабель, «Hyperline» и т.п. На производстве этих и других больших заводов налажен выпуск всего спектра кабельной продукции для максимально полного удовлетворения запросов потребителей.
Выбор оптического кабеля
Выберите ваш город
Выбор оптического кабеля
Быстрое и эффективное развитие, которое можно наблюдать по отношению к информационным технологиям, вынудило всех производителей в различных направлениях существенно пересмотреть методы и способы ведения своей деятельности. Этот момент коснулся абсолютно всех сфер науки и деятельности человека. За счет этого стали появляться различные методы и технологии, которые способны удовлетворить спрос каждого потребителя. Отдельного внимания заслуживает такой важный и значимый вопрос, как передача данных. На данный момент в данном направлении очень востребован оптический кабель. За счет его характеристик и особенностей можно получить очень высокую скорость передачи данных. В передаче данных отдельного внимания заслуживает такой вопрос, как оптоволоконная технология. В основе данной технологии лежит оптоволокно. В данной статье будут рассмотрены ключевые особенности и моменты, за счет которых многие делают свой выбор в пользу оптоволокна.
Особенности оптоволокна
Если сегодня заходит вопрос о передаче данных, то может быть рассмотрен не только вариант с оптоволокном, но и электрическим кабелем. Безусловно, чаще всего многие пользователи делают свой выбор в пользу первого варианта. Именно он обладает отличными техническими и экономическими показателями. Он способен помочь в быстром и эффективном решении любой задачи.
Ниже представлены основные достоинства оптического кабеля:
Длительный срок службы. При соблюдении условий эксплуатации, оптоволоконный кабель прослужит не менее 25 лет.
Безопасность эксплуатации. Т.к. информация по оптоволокну передаётся с помощью светового луча и электрический потенциал на жилах кабеля отсутствует, это позволяет использовать данную технологию на взрывоопасных и пожароопасных производствах, исключая риск искрения проводов.
Защита от электромагнитных помех. Оптоволокно обеспечивает высокий уровень электромагнитной совместимости, электрические и магнитные поля не воздействуют на информацию, передаваемую по оптоволоконным линиям.
Защита от несанкционированного доступа. Оптоволоконные линии не излучают сигнал во внешнюю среду, поэтому передаваемую информацию невозможно перехватить, не нарушая целостность кабеля. А в случае повреждения оптоволоконного кабеля, об этом сразу станет известно пользователю, т.к. это контролируется системой. Таким образом, злоумышленникам крайне сложно получить доступ к данным.
Высокая пропускная способность. От 10 Гбит/с и выше.
Большое расстояние передачи данных. От 550 м до 40 км.
Габариты. В сравнении с медным кабелем, оптоволокно обладает более низкими масса-габаритными показателями, при одинаковых параметрах передачи сигнала.
Стоимость. Использование оптического кабеля позволяет сэкономить в среднесрочной перспективе за счёт более низкой стоимости технического обслуживания и испльзования меньшего количества оборудования.
Как выбрать оптический кабель
Выбор оптического кабеля представляет из себя весьма нетривиальную задачу. Ответом на вопрос: «Какой оптический кабель выбрать?» является понимание того, зачем нужен оптический кабель.
По назначению можно выделить следующие группы оптических кабелей:
- • Магистральные. Применяются если требуется передача на большие расстояния и большое количество каналов.
- • Зоновые. Применяются для организации связи и передачи данных на расстояния до 250 км.
- • Городские. Рассчитаны на расстояния до 10 км и большое количество каналов.
- • Подводные. Используются для организации связи через водные преграды. Должен иметь влагостойкое покрытие и большую механическую прочность на разрыв.
- • Объектовые. Применятся для создания сети в пределах организации, предприятия, учреждения.
- • Монтажные. Применяются при сборке аппаратуры, когда требуется внутриблочный монтаж.
По месту прокладки оптоволоконный кабель подразделяется следующим образом:
- • Для внутренней прокладки. Применяется в домашних, офисных сетях, прокладываемых внутри здания.
- • Для внешней прокладки. Для связи между зданиями в пределах населённого пункта. Имеют усиленный бронепокров для обеспечения защиты от механических воздействий окружающей среды.
- • Кабели специального назначения. Применяются в экстремальных условиях. Защитная оболочка рассчитана на применение кабеля в особо неблагоприятных условиях.
Так же оптические кабели различаются по размеру и конструкции светопередающей части волокна:
- • Одномодовое волокно. Имеет сравнительно небольшой размер светопередающей части и высокую дальность передачи сигнала, до 40 км. Используется в телефонии и других сетях общего назначения.
- • Многомодовое волокно. Имеет относительно большой диаметр светопередающей части и способен передавать сигнал с разной длиной волны. Обладает невысокой дальностью передачи сигналов, до 1 км. Используется в компьютерных сетях.
По способу прокладки кабели ОВ разделяются:
- • для укладки под водой;
- • для подвеса на опорах;
- • для укладки в грунт;
- • для кабельной канализации;
- • для укладки в трубы.
Выбор осуществляется с учетом требуемых параметров и планируемой сферы эксплуатации. Также принимаются во внимание прогнозируемые требования по объёму и скорости передачи данных – потребуется ли оптический кабель на 16 волокон или 96.
Таким образом, после осознания спектра задач, который должна будет решить оптоволоконная линия, выбор оптического кабеля может быть проведён наиболее рационально.
Запрос цены
«», м.
Оформить заявку
Выберите свой город из списка
6 Советы по выбору правильного оптического кабеля
Подключение абонентов к высокоскоростным сетям осуществляется сетевыми инженерами с использованием различных FTTP-решений. Кабели FTTP необходимы для соединения различных оптических точек, например. для подключения OTO к блоку ISP. Выбор подходящего оптоволоконного кабеля — непростая задача: в зависимости от типа кабеля, его структуры и типа разъемов выбор оптического кабеля может осуществляться среди различных типов.
Выбор оптической перемычки включает несколько этапов:
- Этап 1 — Выбор типа оптоволокна
Режим соответствует режиму передачи оптического света: он может быть одномодовым или многомодовым.
Многомодовый кабель позволяет передавать несколько световых режимов для передачи различных данных. Структура OM1 имеет оптическую сердцевину размером 62,5 микрона, а структуры OM2, OM3 и OM4 имеют оптическую сердцевину размером 50 микрон.
Оптические шнуры OM1 и OM2 обычно используются для сетей Ethernet на короткие расстояния: это волоконно-оптические кабели предыдущих поколений, окрашенные в оранжевый цвет. Сегодня чаще используются OM3 и OM4, которые поддерживают более высокие скорости передачи данных на большие расстояния. Они бирюзовые и пурпурные соответственно.
Одномодовый кабель с 9-микронным оптическим сердечником обеспечивает гораздо более высокие характеристики, чем многомодовые волокна. Эти кабели желтого цвета в основном используются для телекоммуникационных приложений, таких как развертывание высокоскоростных сетей на больших территориях.
- Шаг 2. Выбор типа кабеля
Многомодовый или одномодовый оптический кабель выпускается в симплексной или дуплексной версии в зависимости от предполагаемого использования. Симплексная версия состоит из одного оптоволоконного сердечника, тогда как дуплексная версия состоит из двух. Поскольку симплексное волокно основано на одном оптоволокне, оно позволяет передавать данные в одном направлении на высоких скоростях. С другой стороны, дуплексное волокно обеспечивает двунаправленную передачу данных и идеально подходит для телекоммуникационных приложений.
- Шаг 3 – Выбор конструкции кабеля
Волоконно-оптические структуры бывают двух видов: плотная буферная и свободная трубка. В случае плотной буферной структуры все волокна покрыты пластиковым слоем, увеличивающим внешний диаметр с 250 до 900 микрон. В случае незакрепленной трубчатой структуры волокна заключены в трубку в упаковках от 4 до 24 штук.
Для волоконно-оптических структур с плотным буфером оптические соединители легче собирать. Действительно, они должны монтироваться непосредственно на волокно, тогда как в случае свободной трубчатой структуры необходимы пигтейлы, поэтому для соединения требуются различные инструменты, такие как лотки для сращивания и сварочный аппарат для сварки оптоволокна.
Волоконно-оптический кабель 250 мкм со свободной трубкой | Волоконно-оптический кабель 900 мкм с плотным буфером |
Высокая плотность Низкая усадка и высокая прочность на растяжение Стойкость к механическим воздействиям Влагостойкий Стойкий к ультрафиолетовому излучению Устойчивость к экстремальным температурам Полимер, замедляющий горение LSZH Повышает производительность системы | Высокая гибкость Высокая прочность на растяжение Хорошие механические и тепловые характеристики Водонепроницаемый Стойкий к ультрафиолетовому излучению Повышенная износостойкость Сопротивление стекловолокну |
- Шаг 4. Выберите диаметр кабеля
- Шаг 5. Выберите разъемы
Оптический шнур оснащен оптическими разъемами на каждом конце, что позволяет выравнивать и соединять оптические волокна и обеспечивать хорошую передачу света. Существует множество различных типов разъемов, но лишь немногие из них используются ежедневно. Они могут быть одномодовыми или многомодовыми, в зависимости от передающей среды. Среди наиболее часто используемых разъемов можно найти версии SC, LC, FC и ST.
Разъем SC с наконечником 2,5 мм представляет собой двухтактный разъем. Будучи недорогим и простым в использовании решением, этот соединитель очень популярен.
Разъем LC обладает теми же свойствами, что и разъем SC, но имеет вдвое меньший диаметр наконечника, что облегчает его использование в труднодоступных местах.
Разъем FC в основном используется с одномодовыми оптическими перемычками. Он оснащен наконечником диаметром 2,5 мм и керамическим наконечником высокого давления.
Разъем ST используется с многомодовыми оптическими перемычками. Он включает в себя наконечник 2,5, керамический наконечник и систему блокировки, которая предотвращает чрезмерное затягивание разъема, чтобы избежать повреждения всего волокна.
- Шаг 6 – Выбор длины оптического шнура
Оптический цифровой аудиокабель и описание подключения
Вы можете использовать оптический цифровой аудиовыход для объемного звука 5.1, но является ли это лучшим подключением? Узнайте больше в этом руководстве по оптическому аудио TOSLINK.
Оптические цифровые аудиосоединения — популярный способ передачи высококачественного звука между устройствами. Они также известны как соединения TOSLINK.
Однако у вас может быть несколько различных вариантов звука для вашей звуковой системы, так что же такое оптический звук?
Всегда ли оптический кабель лучше, и каковы его преимущества и недостатки по сравнению с HDMI?
Кроме того, лучше ли оптический звук, чем коаксиальный? И можете ли вы купить оптические аудиоадаптеры для преобразования оптического звука в коаксиальный или в аналоговый стереозвук?
Читайте дальше, чтобы найти ответы на эти и другие вопросы.
Содержание
- Сравнительная таблица лучших оптических аудиокабелей
- Как выглядит оптический разъем?
- Как выглядит оптический аудиокабель?
- Что делает оптическое цифровое аудио соединение?
- Какие аудиоформаты поддерживаются оптическим соединением?
- Когда следует использовать оптическое соединение?
- Что еще вы можете рассказать мне об оптическом аудио?
- Как подключить оптический кабель от телевизора к домашнему кинотеатру
- Пропускает ли ваш телевизор объемный звук 5.1 через оптический выход?
- Какой оптический кабель лучше?
- Какова максимальная длина оптического аудиокабеля?
- Что лучше — оптический или HDMI?
- Что лучше — оптическое или коаксиальное аудиоподключение?
- Как преобразовать цифровой оптический звук в коаксиальный RCA?
- Можете ли вы преобразовать оптическое аудио в аналоговое стерео RCA?
- Как преобразовать аналоговый стереозвук RCA в цифровой оптический звук
- Для чего используется оптический аудиопереключатель?
- Часто задаваемые вопросы
Сравнительная таблица оптических аудиокабелей Best
БОЛЬШИНСТВО РАЗМЕРОВ
Оптический цифровой аудиокабель KabelDirekt
- Размер: от 3 футов до 100 футов 02 КУПИТЬ НА AMAZONКУПИТЬ В WALMART
EASY INSTALL
iVanky Тонкий плетеный цифровой аудиооптический шнур
- Размер: от 3,3 до 15 футов
- Тонкий кабель в оплетке
- Гибкая конструкция для легкой установки
КУПИТЬ НА AMAZONКУПИТЬ В WALMART 008
- Размер: от 3 футов до 20 футов
- Отличное соотношение цены и качества
- Ультратонкий кабель
КУПИТЬ НА AMAZONКУПИТЬ В WALMART
Как выглядит оптический разъем?
Оптическое цифровое аудиосоединение на вашем устройстве будет выглядеть примерно так:
Подсказка — она справа, прячется над словом «оптический»!
В этом примере есть оптический выход и коаксиальное соединение над ним, а также некоторые другие соединения, которые сейчас не имеют значения.
При подключении двух устройств одно устройство будет иметь оптический выход . Это устройство , посылающее звук — как, например, ваш телевизор.
Другой будет иметь оптический вход . Это устройство , принимающее звук — как ваш усилитель.
На изображении выше оптический порт имеет защитную «дверцу», которая сдвинется с пути, когда вы вставите кабель внутрь.
Некоторые оптические порты имеют защитную крышку над отверстием, которую необходимо можно подключить кабель. Как и в случае с этим оптическим цифровым аудиовыходом на картинке:
Когда вы снимите крышку, вы увидите ярко-красный свет внутри устройства.
Как выглядит оптический аудиокабель?
Оптический аудиокабель выглядит так:
Когда вы вставляете оптический кабель, он должен зафиксироваться со щелчком. Он предназначен только для одного способа; одна сторона квадратная, а противоположная скошена по углам.
Если вы внимательно посмотрите, то увидите, что это соответствует форме порта на вашем устройстве.
Это может часто сбивать людей с толку при подключении оптического кабеля к телевизору или усилителю.
Вы обнаружите, что некоторые кабели имеют более толстый провод между разъемами. Это не повлияет на звук, так что не беспокойтесь об этом слишком сильно.
Что делает оптическое цифровое аудио соединение?
Оптическое цифровое аудиосоединение передает между устройствами стереозвук или цифровой звук 5.1 S/PDIF.
В повседневной жизни для этого типа подключения используется цифровой аудиовыход на задней панели телевизора.
Подключив этот выход к усилителю, вы сможете быстро улучшить звук вашего телевизора.
Другими устройствами, которые обычно имеют оптический выход, являются проигрыватели Blu-ray и DVD и игровые приставки.
Устройства, которые обычно имеют оптический аудиовход, — это усилители, AV-ресиверы, Hi-Fi DACS (цифро-аналоговые преобразователи) и звуковые панели.
Какие аудиоформаты поддерживаются оптическим соединением?
Оптические аудиоразъемы поддерживают следующие аудиоформаты:
- Lossless 2. 0 (стерео) PCM audio
- Сжатый Dolby Digital 2.0/5.1 и Dolby Digital EX
- Сжатый цифровой объемный звук DTS, DTS-ES Matrix 6.1 и DTS-ES Discrete 6.1
Из-за ограничений полосы пропускания оптические выходы не поддерживают многоканальные LPCM, Dolby Digital Plus, Dolby Atmos и DTS:X, а также звук высокой четкости, такой как Dolby TrueHD и DTS-HD Master Audio.
Дискретные звуковые дорожки 7.1 не поддерживаются, поскольку они кодируются только в аудиоформатах с более высоким разрешением.
Из-за ограничений авторского права оптические соединения также не поддерживают аудио SACD и DVD-Audio.
Оптические и коаксиальные соединения, поддержка аудиоформатов
Если вы попытаетесь воспроизвести на проигрывателе неподдерживаемые форматы через оптический выход, проигрыватель обычно будет микшировать в стерео или воспроизводить версию звука с более низким разрешением.
В инструкции к вашему плееру вы узнаете, как он будет работать с любыми неподдерживаемыми аудиоформатами.
Ознакомьтесь с глоссарием по домашнему кинотеатру, если вы не знаете, что это за типы звука.
Когда следует использовать оптическое соединение?
Распространенный вопрос: нужно ли использовать оптический звук с HDMI?
Если ваше AV-оборудование имеет порт HDMI, то в большинстве случаев лучше всего передавать аудиосигналы через HDMI.
Это связано с тем, что HDMI поддерживает все типы аудиосигналов, и вы можете передавать все видео- и аудиосигналы по одному кабелю.
Однако, если у вас нет HDMI в качестве опции, оптический аудиокабель — отличный способ передачи звука между устройствами.
Вы сможете воспроизводить несжатый стереофонический звук и сжатый объемный звук DTS или Dolby Digital 5.1 через оптическое соединение.
Некоторые старые устройства с портами HDMI не поддерживают передачу звука через HDMI. Следовательно, это будет еще один пример использования этого альтернативного цифрового интерфейса.
Другим повседневным применением этого типа подключения является подключение телевизора к аудиосистеме Hi-Fi или звуковой панели или подключение проигрывателя компакт-дисков к усилителю.
Например, если вы получаете телевизионные передачи через внутренний тюнер или приложение Smart TV, вы можете захотеть отправить звук с телевизора на акустическую систему домашнего кинотеатра.
Большинство современных телевизоров имеют для этой цели оптический аудиовыход.
Просто подключите оптический аудиовыход на задней панели вашего телевизора к оптическому входу вашего AV-ресивера или усилителя.
Что еще вы можете рассказать об оптическом аудио?
Этот тип интерфейса часто называют портом TOSLINK, а провод — кабелем TOSLINK. Имеется в виду разработчик этого типа подключения, Toshiba.
Цифровой сигнал преобразуется в свет в оптическом соединении и передается по кабелю из оптоволокна.
Этот оптоволоконный кабель может быть довольно тонким, поэтому при обращении с ним нужно соблюдать осторожность. Вы можете сломать сердцевину, если слишком сильно ее согните.
Оптические кабели для цифрового аудио обычно изготавливаются из многомодового пластикового оптического волокна (POF).
Это дешевле, чем альтернативные варианты, такие как оптические волокна из стекла или кварца, но идеально подходит для небольших тиражей, типичных для домашнего аудио.
Пластиковое оптическое волокно также более гибкое, что является еще одним преимуществом при подключении звуковой системы.
Помимо кабеля HDMI, существует два основных способа подключения устройств для передачи цифрового звука — оптический и коаксиальный цифровой звук.
Оба этих типа соединения также известны как соединения S/PDIF.
S/PDIF — это сокращение от Sony/Philips Digital Interface. Sony и Philips участвовали в первоначальной разработке этого аудиосоединения.
Независимо от используемого типа соединения нет разницы в передаваемых данных.
Эти два соединения часто находятся рядом на одном устройстве, как показано на рисунке вверху страницы, а может быть и то, и другое.
Если у вас есть оба устройства, решение о том, какой из них использовать, обычно сводится к чему-то простому, например, к типу подключения к другому устройству.
Как подключить оптический кабель от телевизора к домашнему кинотеатру
Подключить оптический кабель от телевизора к системе домашнего кинотеатра относительно просто. Основные шаги:
- Снимите все защитные колпачки с оптического кабеля, оптического выхода телевизора и оптического входа системы домашнего кинотеатра.
- Подсоедините кабель от оптического выхода телевизора к оптическому входу домашнего кинотеатра, убедившись, что разъем правильно совмещен, так как он вставляется только в одну сторону.
- Включите телевизор и усилитель и убедитесь, что выход телевизора включен, а в системе домашнего кинотеатра выбран правильный вход.
Для получения более подробной информации об этом перейдите к разделу, как подключить оптический аудиокабель к телевизору и звуковой панели.
Пропускает ли ваш телевизор объемный звук 5.1 через оптический выход?
Распространенной проблемой для некоторых людей является то, что они не могут передать объемный звук 5. 1 с оптического выхода своего телевизора на свою звуковую систему или звуковую панель.
Это может быть проблемой, поскольку оптические аудиовыходы некоторых телевизоров не пропускают сигнал объемного звучания от внешних устройств.
Например, у вас может быть телевизор, DVD-плеер и звуковая панель.
DVD-плеер подключается к телевизору через HDMI, и звук телевизора передается с оптического выхода на звуковую панель.
Пока все хорошо.
Но когда вы слышите звук фильма с DVD на звуковой панели, вы получаете только стереозвук, а не объемный звук 5.1.
Вероятно, причина в том, что ваш телевизор не поддерживает передачу звука 5.1 с DVD-плеера на его оптический выход, и звук будет микшироваться только в стерео.
Некоторые телевизоры будут передавать звук Dolby Digital 5.1, а не DTS, или наоборот. В то время как другие могут микшировать весь внешний звук в стерео.
Итак, если вы считаете, что это может быть проблемой в вашей настройке, вам следует проверить, поддерживает ли новый телевизор, который вы покупаете, передачу звука 5. 1 по оптическому кабелю.
Если у вас уже есть эта проблема с вашим существующим оборудованием, есть несколько решений, которые могут работать, в зависимости от вашего оборудования:
- Подключите DVD-плеер напрямую к звуковой панели, а не к телевизору. Это потребует, чтобы ваша звуковая панель поддерживала несколько входов.
- Подключите телевизор и звуковую панель с помощью HDMI ARC/eARC, а не оптического кабеля
- Используйте устройство извлечения звука HDMI, чтобы разделить звук 5.1 с выхода HDMI проигрывателя DVD и отправить оптический сигнал непосредственно на звуковую панель. Вам также может понадобиться оптический аудиопереключатель, если ваша звуковая панель имеет только один оптический вход.
- Используйте AV-ресивер и динамики для объемного звучания, а не звуковую панель. Затем вы можете подключить DVD-плеер напрямую к ресиверу.
В этой статье кратко описывается поддержка сквозного подключения 5.1 для многих новых моделей телевизоров.
Эта проблема, скорее всего, влияет только на звук с внешних устройств, а звук из потоковых приложений на самом телевизоре должен нормально передавать объемный звук.
Однако, если у вас возникли проблемы с объемным звуком из таких приложений, как Netflix или Disney+, всегда проверяйте, поддерживает ли ваш телевизор потоковую передачу звука через оптический выход.
И что шоу, которое вы играете, имеет саундтрек 5.1!
Какой оптический кабель лучше?
Оптические кабели, используемые для цифрового аудио, бывают разных длин, цветов и цен!
У вас может возникнуть соблазн купить самый дорогой оптический кабель на рынке, потому что… ну, он будет звучать лучше, верно?
Не совсем, нет.
Вы не получите особого звука, потратив чрезмерную сумму на кабель. Просто купите хорошо сделанный бренд по хорошей цене — и обратите внимание на акцент на хорошо сделанном .
Более дешевые кабели довольно тонкие, поэтому при соединении оборудования следует соблюдать осторожность.
Более дорогие кабели, как правило, толще и имеют большее экранирование — больше похоже на стандартный цифровой аудиокабель RCA, — но толщина провода не влияет на характеристики.
Однако более дорогие кабели могут оказаться более надежными и должны работать лучше, если вы регулярно меняете конфигурацию проводки. Они также, вероятно, будут работать лучше, если вы проложите кабель на большом расстоянии.
Вы можете видеть, что производители кабелей заявляют, что их оптические кабели поддерживают передачу звука высокого разрешения и Dolby Digital Plus.
Хотя технически это может быть правдой с точки зрения пропускной способности, вы вряд ли найдете много устройств, которые будут поддерживать эти аудиоформаты через свои оптические соединения.
Итак, где мы можем купить оптический аудиокабель?
На Amazon доступно множество вариантов, поэтому просто ознакомьтесь с обзорами и купите один из них — или вы можете поддержать местный магазин аудиовизуальной техники.
Цифровой оптический аудиокабель AmazonBasics отлично справляется со своей задачей, однако есть и другие недорогие бренды, такие как цифровой оптический аудиокабель KabelDirekt:
Оптический аудиокабель Top
Оптический цифровой аудиокабель KabelDirekt
Что это:
Недорогой оптический аудиокабель от надежного бренда.
Плюсы:
- Доступные длины: 3, 6, 10, 15, 20 и 25 футов
- Материалы премиум-класса и качество сборки
- Стерео PCM и сжатый объемный звук 5.1
- Для игровых приставок, усилителей, домашних кинотеатров и телевизоров
Минусы:
- Не поддерживает Dolby Atmos или аудиоформаты без потерь, но как и любые другие оптические кабели
КУПИТЬ НА АМАЗОН
КУПИТЬ В WALMART
Просто убедитесь, что вы еще раз проверили длину кабеля, который вы покупаете, и выберите правильный размер для ваших нужд.
Нет ничего более раздражающего, чем купить кабель, а потом обнаружить, что он слишком короткий.
Был там. Сделано это.
Какова максимальная длина оптического аудиокабеля?
Качественный оптический аудиокабель должен работать на расстоянии до 5 метров. Вы даже можете обнаружить, что получаете хороший сигнал на расстоянии 10 и более метров.
Однако к тому времени, когда вы доберетесь до этой длины, вы, скорее всего, столкнетесь с проблемами.
Безусловно, стоит подумать о покупке более качественного цифрового оптического кабеля для более длинных участков.
Однако имейте в виду, что ваше оборудование также повлияет на это.
Электроника, встроенная в ваше оборудование, может различаться по качеству, и вы можете обнаружить, что некоторые устройства будут работать при длинном кабеле, а другие — нет.
Возможно, вам просто нужно попробовать и посмотреть.
В качестве альтернативы вы можете приобрести набор оптических аудиоудлинителей, например:
В этих удлинителях используется кабель Cat5 или Cat6 для передачи оптического аудиосигнала на очень большие расстояния.
Они работают на расстоянии до 300 метров, а также поддерживают коаксиальные аудиосоединения.
Что лучше — оптический или HDMI?
Многие люди задаются вопросом, какое соединение следует использовать для передачи звука между устройствами — оптический кабель или кабель HDMI.
Во-первых, они звучат по-разному? Нет, это не так.
Если вы отправляете один и тот же аудиоформат, он будет звучать одинаково независимо от того, используете ли вы оптический или HDMI.
Основное преимущество HDMI по сравнению с оптическим подключением заключается в том, что HDMI поддерживает больше аудиоформатов.
Оптический и HDMI поддерживают несжатое стерео, а также аудио 5.1 Dolby Digital и DTS.
Однако HDMI также поддерживает Dolby Digital Plus и звук высокого разрешения, такой как Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X.
Кроме того, HDMI имеет преимущество соединений HDMI ARC и HDMI eARC, где вы можете передавать звук с телевизора на звуковую панель или AV-ресивер.
Иногда это может избавить вас от установки дополнительного кабеля в вашей системе.
Вот удобная таблица, в которой сравниваются различия между оптическим подключением и подключением HDMI ARC и HDMI eARC:
Сравнение оптического, HDMI ARC и HDMI eARC соединений
Источник: HDMI.org
Суть? HDMI поддерживает больше аудиоформатов и может сэкономить вам дополнительный кабель, если ваша система поддерживает ARC или eARC.
Однако оптическое соединение будет звучать так же хорошо, как и HDMI, если вам не нужно ничего, кроме стереофонического или сжатого объемного звука 5.1.
Что лучше — оптическое или коаксиальное аудиоподключение?
Оптический и коаксиальный кабели обеспечивают сравнимое качество звука для одного и того же аудиоформата, и оба передают цифровые аудиосигналы S/PDIF.
Соединения TOSLINK изначально были рассчитаны на максимальную частоту 48 кГц. Однако многие новые устройства увеличили поддерживаемое разрешение до 24/96.
Обычно считается, что это максимальное разрешение оптического звука, хотя возникает вопрос, почему многие устройства не поддерживают более высокие разрешения.
Коаксиальные соединения обычно поддерживают звук с разрешением 24/192, поэтому аудиоформаты с более высоким разрешением могут быть одной из причин выбора коаксиального аудио, а не оптического.
Потенциальное преимущество оптических соединений заключается в том, что на них не влияют электромагнитные помехи. По идее коаксиал может быть.
Еще одно соображение заключается в том, что качество звука может различаться в зависимости от устройства.
Прежде чем вы услышите цифровой аудиосигнал, его необходимо преобразовать в аналоговый звук.
ЦАП выполняет этот процесс, поэтому плохо спроектированное устройство может создавать слышимые различия при использовании оптических или коаксиальных входов, в то время как качественное устройство не должно звучать по-другому.
В реальном мире не будет большой разницы между качеством звука оптических и коаксиальных подключений — и тот, который вы выберете, обычно зависит от подключений ваших устройств или доступных кабелей.
Как преобразовать цифровой оптический звук в коаксиальный RCA?
Иногда можно использовать аудиоконвертер для решения проблем с передачей звука между устройствами.
Например, у вас может быть оптический выход на проигрывателе Blu-ray, но вы хотите направить звук непосредственно на усилитель, который имеет только коаксиальный цифровой аудиовход.
Однако есть простое решение. Вы можете купить оптический аудиопреобразователь для преобразования звука в коаксиальный выход RCA, как показано на рисунке ниже:
Верхний преобразователь оптического аудио в коаксиальный
ROOFULL Оптический коаксиальный двунаправленный цифровой аудио конвертер
Что это:
Преобразователь для преобразования оптического звука Toslink в коаксиальный или с коаксиального звука на оптический.
Плюсы:
- Используйте его, если на вашем устройстве нет подходящих цифровых аудиоподключений
- Двунаправленный, поэтому вы можете конвертировать в обе стороны
- Поддерживает несжатый стереофонический звук PCM и 5. 1 Dolby Digital и DTS
- Работает на расстоянии до 30 метров
Минусы:
КУПИТЬ НА АМАЗОН
КУПИТЬ В WALMART
Это будет использовать оптический выход и выводить аудиосигнал через коаксиальный кабель.
Потрясающе!
Тот, что выделен выше, является двунаправленным, что означает, что вы также можете использовать его для преобразования коаксиального выхода в оптический вход. Это может оказаться действительно полезным в некоторых ситуациях.
Преобразователи могут решить многие потенциальные проблемы при микшировании и согласовании различных типов аудио и подключений.
Вам просто нужно убедиться, что преобразователь будет передавать все нужные вам сигналы.
Например, некоторые могут передавать только стереоаудио, а не многоканальный объемный звук. Тот, что выше, поддерживает оба.
Можете ли вы преобразовать оптическое аудио в аналоговое стерео RCA?
Другим решением проблемы неправильных входов на вашем усилителе может быть преобразование оптического цифрового звука в аналоговое и подключение к вашему усилителю с помощью старого знакомого стереофонического аналогового аудиосоединения.
Но как вы можете это сделать? Ну, конечно же, купите цифровой оптико-аналоговый аудиоадаптер RCA.
Ниже приведен пример одного из них:
Это устройство принимает оптическое или коаксиальное цифровое аудиосоединение и выводит звук как аналоговый стереофонический.
Для получения более подробной информации об этих преобразователях посмотрите, как преобразовать оптический звук в стерео RCA.
Как преобразовать аналоговый RCA в цифровой оптический звук
В предыдущем примере вы научились преобразовывать цифровой звук в аналоговый.
Однако что, если вам нужно преобразовать звук в другую сторону? От аналога к цифре.
Например, у вас есть такое устройство, как старая кассетная дека, и вы хотите отправить звук на оптический вход усилителя или звуковой панели.
Вы можете сделать это с помощью такого преобразователя:
Верхний аналого-цифровой преобразователь звука
Аналогово-цифровой преобразователь Musou RCA
Что это:
Адаптер, преобразующий аналоговый стереофонический аудиосигнал в оптический или коаксиальный цифровой аудиосигнал.
Плюсы:
- Поддержка несжатого 2-канального стереозвука PCM/LPCM
- Преобразование в коаксиальный S/PDIF или оптический звук TOSLINK
- Частота дискретизации: 48 кГц
Минусы
