Кабеля для интернета: Какие кабели для интернета бывают – общие понятия

Содержание

Какие кабели для интернета бывают – общие понятия

Одним из самых важных и ключевых компонентов в проводных домашних (или офисных) интернет-сетях являются провода. Вернее, кабели. Наиболее распространенным типом проводки в сети является Ethernet кабель (другими словами, кабель для Интернета), который активно используется сегодня (и, скорее всего, в обозримом будущем тоже).

Разнообразие технических характеристик интернет кабелей, особенно для новичков, может немного сбивать с толку. Тип кабеля, мегабиты, бухта, материал кабеля – все это нужно учитывать. Чтобы упростить вам задачу, мы подготовили сегодняшнюю статью. Мы рассмотрим основные термины, понятия, а также общие данные по кабелям для интернета. Итак, давайте узнаем самые основные азы.





Какие есть типы интернет-кабелей

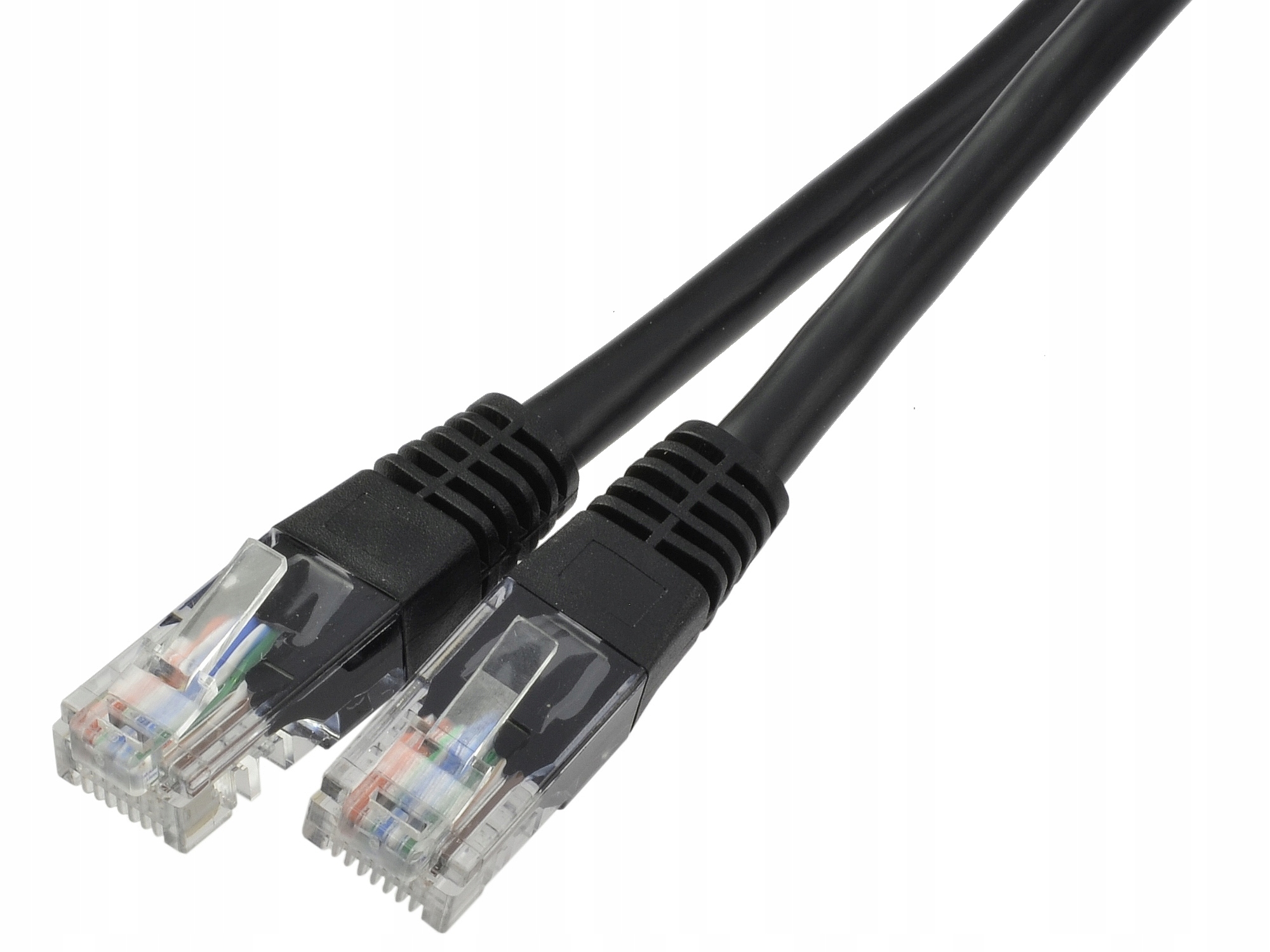

Тип кабеля №1: Сетевой кабель (кабель Ethernet)

Сетевой кабель соединяет компьютер, ноутбук или, например, игровую приставку с маршрутизатором (роутером) или модемом. По нему проходят сигналы, которые позволяют компьютерам связываться друг с другом и передавать данные от одного к другому. Это один из самых распространенных инструментов, которые компьютеры используют для передачи данных через Интернет. Есть, правда, специальный вид кабеля, который называется «перекрестный кабель» (или кросс-кабель), — он соединяет два компьютера друг с другом напрямую и, таким образом, не требует модема или роутера для передачи данных.

Если вам нужно подобрать оптимальный кабель для интернета, вам могут помочь с выбором специалисты интернет-магазина Elmir.ua.







Тип кабеля №2: Коаксиальный кабель

Иногда такой кабель еще называют «телевизионным», поскольку используется для подключения антенны к телевизионному приемнику. Сегодня коаксиальный кабель, в основном, используется для подключения кабельной коробки или модема к входному соединительному порту. Основное назначение коаксиального кабеля — передача высокочастотных сигналов (например, в компьютерной сети).





Тип кабеля №3: Кабель HDMI

Аббревиатура HDMI означает «Мультимедийный интерфейс высокой четкости». А кабель HDMI используется для передачи цифровых аудио- и видеоданных высокого разрешения и по одному кабелю. Этот тип кабеля используется для подключения различных устройств, включая:

  • Blu-Ray проигрыватели
  • DVD-проигрыватели
  • HDTV (Телевидение высокой четкости)
  • Игровые приставки



HDMI кабели обеспечивают цифровое соединение, которое менее подвержено шуму и помехам, по сравнению с аналоговыми кабелями. Использование кабеля HDMI обеспечивает передачу более четкого изображения и качественного звука.





Основные термины и понятия, характеризующие кабели

  • Различие между кабелем и проводом. Провод представляет собой один проводник (обычно медный), который может быть сплошным или многожильным. Два или более изолированных провода, сгруппированных вместе в гильзу или оболочку (обычно из пластика), образуют кабель.
  • Что такое «витая пара»? Такие кабели для Интернета состоят из восьми медных изолированных проводов в пластиковой оболочке. Два провода скручиваются в паре (в общей сложности четыре пары), а затем четыре пары скручиваются вместе, образуя кабель витой пары. Обозначается аббревиатурой TP (Twisted Pairs). Выбрать витую пару вы можете на известном сайте Elmir в разделе кабели для интернета. Подробнее про витую пару читайте в нашем обзоре.
  • Что такое разъем RJ-45? Это прозрачный пластиковый разъем, который подключается к обоим концам кабеля Ethernet для витой пары. Разъем RJ-45 очень похож на телефонный разъем (который называется разъемом RJ-11).
  • Производительность кабелей Ethernet. Существуют различные категории, по которым определяется производительность, например, Cat 5, Cat 6, Cat 7. Cat 5 является самым старым стандартом, а Cat 7 – новейшей категорией сетевых кабелей и с самой высокой производительностью.
  • Что значит «Cat»? «Cat» просто означает «Категория» (с английского Category). Число, которое идет дальше, указывает на версию спецификации, поддерживаемую кабелем. Общее правило заключается в том, что более высокие числа представляют более высокие скорости и более высокие частоты, измеренные в мегагерцах (МГц). Соответственно, новые кабели обычно поддерживают более высокую пропускную способность и, следовательно, повышенную скорость загрузки и более быстрое соединение.
  • Что значит буква e в кабеле Cat 5e? Буква «e» в кабеле для интернета означает «расширенный» (с английского Enhanced). Cat 5e в настоящее время является наиболее часто используемым кабелем, в основном из-за его низкой себестоимости и поддержки скоростей, превышающих скорость кабелей меньших категорий.
  • Что значит буква a в кабеле Cat 6a? Буква «a» в Cat 6a означает «дополненный» (с английского Augmented). Кабели на этом стандарте являются шагом вперед по сравнению с версиями Cat 6, поддерживая удвоенную максимальную пропускную способность. Кабели Cat 6a всегда экранированы, а их оболочка – достаточно толстая, чтобы полностью исключить перекрестные помехи.
  • Совместимость кабеля. Практически все кабели Ethernet взаимозаменяемы и имеют обратную совместимость (с различными категориями). Единственная реальная проблема с использованием старого типа кабеля, такого как Cat 5, заключается в том, что он не сможет поддерживать современные высокие скорости передачи данных.



Интересное почитать: Что такое DNS (система доменных имен) и как она работает.





Дополнительный глоссарий терминов

UTP (Unshielded Twisted Pairs – неэкранированные витые пары): эти кабели не имеют фольги или плетеного экранирования. Это означает, что они более гибкие, а также более дешевые в производстве. Неэкранированная витая пара используется как в крупных корпоративных сетях, так и в небольших домашних сетях.

STP или SSTP (Shielded Twisted Pairs – экранированные витые пары): в них есть экранирующая оплетка, которая защищает кабели. Обычно делаются из меди или другого проводящего полимера. Экранирование кабеля снижает шум и улучшает качество связи. Кабели STP дороже и менее гибкие, чем UTP кабели. Этот тип кабеля используется в промышленных условиях и других шумных средах, которые подвержены сильным электромагнитным помехам.

FTP или SFTP (Foiled Twisted Pairs – фольгированные витые пары): здесь используется фольга для защиты кабеля. Это помогает уменьшить шум и улучшает качество связи.







Какого цвета выбрать кабель для интернета?

Кабели Ethernet для интернета бывают разных цветов. В основном, выбор цвета может основываться исключительно на ваших индивидуальных вкусах и предпочтениях.

Для домашнего использования в домашних локальных сетях цвет кабеля обычно не является проблемой.

С другой стороны, в более сложных системах цвет кабеля для интернета может иметь довольно важное значение. Например, когда используется много кабелей вместе, разные цвета кабеля помогут проследить кабели и убедиться, что правильный кабель подключен в правильном месте: при использовании большого маршрутизатора, коммутатора, патч-панели с большим количеством подключений. В этом случае цвет может помочь в идентификации кабелей.





Вот и все на сегодня. Спасибо, что читаете нас!









Сетевой интернет кабель связи — провод для соединения в сеть LAN


При прокладке локальной сети в жилом или коммерческом помещении используют современные интернет кабели. По ним осуществляют передачу сигнала. Так организуют высокоскоростной интернет и спутниковую связь. Данный элемент имеет свои особенности, которые нужно учитывать.


В нашем интернет-магазине предлагается купить провод или кабель для внешней проводки сетевого скоростного интернета по приемлемой цене за метр.


Разновидности проводов


Существует два типа кабеля – FTP и UTP. Они не являются взаимозаменяемыми.


  • Витая пара UTP – это простая кабельная продукция, ее не экранируют. Провод используют преимущественно для наружной, в том числе воздушной прокладки телефонной сети, также применяют для подключения компьютера к роутеру или модему, осуществления ДСЛ соединения.

  • Сетевой кабель FTP отличается наличием общего экранирующего покрытия фольгой, при этом отдельное покрытие каждой пары не применяется. Продукция предназначена для монтажа телефонных линий и компьютерных сетей.


Если существует высокий риск повреждения кабеля и возможны помехи для прохождения сигналов (уличное использование), применяют провод FTP. Главным отличием FTP является наличие дополнительного слоя экранирующей пленки и специального дренажного проводника. В результате провод не такой плоский и менее гибкий.


В нашей компании предлагается приобрести кабель для организации проводного широкополосного доступа в интернет. При износе LAN (Лан)-кабеля для интернета или поломке Ethernet коннектора у нас можно заказать новые элементы, а также инструмент, чтобы соединить прямые отрезки кабеля, уплотнить ввод, подготовить провод для двустороннего подключения.


Соединение проводов разного цвета осуществляют по схеме


Предлагаем приобрести контрольный, бронированный медный и алюминиевый кабель, а также коробки по демократичной стоимости. Провода реализуются в бухтах, продажа осуществляется с доставкой по адресу. Цену удобно уточнить в прайс-листе.

виды проводов для компьютера и роутера, Ethernet шнур для локальной сети

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Для проведения Интернета в дом, прокладки локальной сети, соединения компьютера с маршрутизатором необходим специальный провод. Чтобы выбрать хороший интернет-кабель, нужно знать, какие его виды существуют, для решения каких задач они предназначены, а также какие у них характеристики.

Основные виды

Существует три вида кабеля для Интернета: коаксиальный, оптоволокно и витая пара.

Витая пара

Этот сетевой кабель – подходящее решение при проведении локальных сетей. Он состоит из двух или четырех скрученных между собой пар проводов. Каждые два провода, соединенные попарно, задействованы лишь для отправки или для приема сигнала.

Принцип работы витой пары – соединить два узла и использовать разделенные среды, чтобы передавать данные в разных направлениях.

Витая пара объединяет в одну сеть технику на удалении до 100 метров. Ввиду ее низкой цены и простоты в использовании именно ее все чаще выбирают для формирования локальных вычислительных сетей (ЛВС) и проведения Интернета в помещении.

Оптоволокно

Оптоволокно – это наиболее быстрый способ передачи информации на сегодня.

Среди его достоинств:

  • высокая пропускная способность;
  • долгий срок службы;
  • быстрое определение несанкционированного подключения, что делает сеть более безопасной;
  • высокое шумоподавление, хорошая защита от помех;
  • быстрая передача данных.

Оптоволоконные сетевые провода используют метод передачи световых лучей с применением полного внутреннего отражения. Важное преимущество такого кабеля для подключения к Интернету – это отсутствие ограничений на протяженность магистрали. Именно поэтому он может соединять существенно удаленные объекты.

Само оптоволокно стоит недорого, но оборудование для него имеет очень высокую цену.

Коаксиальный

Этот вид применяется в охранной сигнализации, видеонаблюдении и телевидении. Принцип его работы – трансляция радиочастотных электрических сигналов, при этом сила сигнала тесно связана с длиной магистрали и дистанцией, на которую он будет отправлен.

Коаксиальный кабель может быть тонким и толстым.

Диаметр первого (категория RG-58/U) – до 0,5 см. Он выделяется высокой гибкостью, но сигнал, передаваемый по нему, быстро затухает. Использовать его можно для отправки данных на короткие расстояния, максимальная скорость – до 10 Мбит/с. Волновое сопротивление – главная характеристика, влияющая на качество кабеля и транслируемого сигнала, – 50 Ом.

Диаметр толстого кабеля – 1 см. Он имеет повышенную жесткость и монтируется с помощью дорогого оборудования. Это категории RG-11 и RG-8. Волновое сопротивление первой – 75 Ом, второй – 50 Ом.

Сегодня коаксиальная кабельная продукция все чаще вытесняется витой парой. Последняя дешевле, прокладывать с ее помощью сети проще и быстрее.

Сравнение оптоволокна и витой пары

Чтобы определить, какой провод под Интернет лучше приобрести – оптоволокно или витую пару, нужно решить, в каких условиях он будет использован.

Для обычного соединения компьютера в сеть хорошо подойдет витая пара. Она стоит недорого, прокладывается легко, скорость передачи достаточная для дома и офиса. Такой компьютерный кабель для Интернета хорошо гнется и может быть протянут в самых неудобных местах. Если случайно он будет поврежден, то его несложно заменить, ведь цена очень низкая.

Оптоволокно для дома и офиса стоит дорого за счет оборудования, применять его в роли провода для локальной сети неоправданно. Главное достоинство – значительная скорость передачи информации – не оправдает затраты, так как несколько компьютеров не способны создать такой трафик, на который оно рассчитано. Оптоволокно используют для проведения Интернета к населенным пунктам или многоэтажным домам. Оно не боится помех на линии и больших расстояний, поэтому хорошо подходит для таких задач.

Таким образом, к многоэтажному или к частному дому обычно подходит оптоволоконный кабель. А внутри здания уже идет разводка при помощи витой пары.

Устройство сетевого кабеля

Разные виды кабелей для Интернета имеют различную структуру. Проще всего устроен коаксиальный. Наиболее совершенная конструкция у оптоволоконного провода.

Строение коаксиального кабеля

Коаксиальный провод имеет центральную жилу. Вокруг нее нанесен толстый изоляционный слой, сверху алюминиевая или медная оплетка. Поверх всей конструкции сделана общая изоляция.

Устройство витой пары

Оптимальный кабель для Интернета – витая пара или Ethernet-кабель (так его часто называют из-за одноименного штекера на конце и разъема в технике, куда подключается провод). Именно он позволяет настроить локальную сеть между несколькими устройствами, соединить принтер с компьютером, провести Интернет от поставщика к модему или маршрутизатору.

Такой провод сформирован из двух или четырех пар медных проводников (четырехжильный и восьмижильный).

Внутри каждого проводника есть одна медная жила диаметром 0,4-0,6 мм или множество мелких жил. Первая легче в обжиме и применяется для подключения интернет-розеток. Вторая гибче и предназначена для соединения между собой ПК и прочей техники.

Особенности строения оптического кабеля

Если со строением витой пары или коаксиального провода пользователи часто оказываются знакомы, то о том, как выглядит сетевой оптоволоконный кабель изнутри, знают немногие.

Оптоволокно внутри состоит из множества мельчайших проводков, разделенных специальным покрытием. Каждый такой проводок имеет кремниевый сердечник, через который проходят и проносят данные оптические лучи. Помимо сердцевины, у него есть оптическая оболочка, буферное покрытие и защита.

Оболочка, окружающая сердечник, выполнена из стекла. Свет, отражаясь от него, распределяется по сердечнику, но не покидает пределы провода.

По каким критериям выбирать кабель

Из всех видов сетевых кабелей для проведения Интернета в квартире, офисе или доме лучше выбирать витую пару категории 5E. При покупке нужно обратить внимание на ряд критериев, иначе плохой провод станет причиной слабого сигнала и постоянной потери связи.

Категория

Всего существует 7 категорий провода.

  • Категории 1, 2, 4 почти не используются. Тип 3 выбирается для проведения телефонных линий.
  • Категории 5 и 5e не имеют почти никаких отличий, в продаже пятой фактически нет. С 2010 года, после появления 5Е, производители, практически не изменяя интернетовский кабель, стали наносить на оболочку именно эту категорию. Именно она наиболее популярна на сегодняшний день.
  • В категории 5Е бывает 2-х парный (4-х жильный) или 4-х парный (8-ми жильный) кабель с передачей данных до 100 и 1000 Мбит/с. Также четырехпарный кабель прокладывается для сетей со скоростью 1 Гбит/с. Наибольшая допустимая дистанция для него – 100 метров.
  • 6 категория состоит из четырех пар и предназначена для сетей со скоростью до 10 Гбит/с. Для скорости до 1 Гбит/с максимальная длина провода – 100 метров, со скоростью до 10 Гбит/с – 55 метров.
  • Категории 6а, 7 и 7а – это экранированные кабели для сетей со скоростью до 10 Гбит/с и магистралей до 100 метров. Применение такого экрана означает повышенные требования к оборудованию и монтажу (необходимо хорошее заземление), поэтому чаще всего такому проводу предпочитают использование оптоволокна.
Категория Частота, МГц Скорость передачи сигнала, Мбит/с
5 1-100 10, 100
1-100 10, 100, 1 Гбит/с (восьмижильный кабель)
6 1-250 10, 100, 1 Гбит/с
1-500 10, 100, 1 Гбит/с, 10 Гбит/с
7 1-600 10, 100, 1 Гбит/с, 10 Гбит/с
7a 1-1000 10, 100, 1 Гбит/с, 10 Гбит/с

Нужно помнить, что категория сообщает лишь о качестве Internet кабеля.

Ошибочно считается, что смена провода позволит изменить частоту, на которой он работает. Это неверно. Кабель действует на частоте сетевого оборудования. Замена высококачественной пятой категории на шестую не увеличит скорость передачи сигнала и состояние связи.

Тип жилы

По типу жилы WLAN провод бывает одножильный или многожильный. В первом случае внутри идет одна толстая жила. Она плохо гнется и применяется для монтажа интернет-розеток. Многожильный провод имеет множество тонких жил. Такой интернет-шнур легко гнется, удобен в монтаже и применяется для соединения разных устройств в помещении. Например, можно подключить в маршрутизаторе в разъем LAN кабель такого типа, провести его к ПК и вставить в сетевую карту.

По материалу изготовления жилы могут быть медными и омедненными. Первый тип надежнее, подходит для сетей длиной до 50 метров. Второй тип дешевле, его сердцевина – это недорогая жила. У нее слабая проводимость, поэтому сверху она покрыта медью. Ток проходит по медной части, это означает, что проводимость практически не снижается.

При выборе нужно учесть, что провод может быть двух типов – CCS и CCA. У первого сердцевина из стали, у второго – из алюминия. Сталь сложнее монтируется, хрупкая. Алюминий почти не отличается от меди, но боится больших дистанций.

Экранирование

Экран защищает кабель сети Ethernet от наружных помех и гасит излучение от самих пар. Он бывает общим для всех пар или персональным для каждой пары.

Известны следующие разновидности:

Обозначение по ISO/IEC 11801 Общий экран Экран для отдельных пар
U/UTP
U/FTP Фольгированный
F/UTP Фольгированный
STP Оплетка
SF/UTP Оплетка, фольгированный
F/FTP Фольгированный Фольгированный
S/FTP Оплетка Фольгированный
SF/FTP Оплетка, фольгированный Фольгированный

Кабель, подключаемый в роутер или используемый для прокладки сети по квартире, обычно вида UTP. Экранированные виды подходят для размещения провода в одной гофре или штробе с электрокабелем, при прокладке линии в непосредственной близости от электропроводки, а также при монтаже снаружи помещений.

Сечение

Еще один стандарт, на который нужно обратить внимание – это AWG или диаметр сечения жилы. Чем ниже это значение, тем толще и качественнее кабель. В витой паре UTP 5е как правило использован AWG24. В категориях 6 и 7 – AWG 23 и 22.

Маркировка

Маркировка интернет-кабеля, нанесенная на него, – это хороший способ понять, что представляет собой провод.

Пример маркировки: NetLink PVC CAT5E UTP 4Pair 24 AWG.

Расшифровка:

  • NetLink – производитель;
  • PVC – оплетка ПВХ;
  • Cat5E – категория 5Е;
  • UTP – без экранирования;
  • 4Pair – 4 пары;
  • 24 AWG – тип сечения.

Другой пример: Cabeus FTP-4P-Cat.5e-SOLID-OUT

Расшифровка:

  • Cabeus – производитель;
  • FTP – защита из фольги;
  • 4P – 4 пары;
  • 5e – категория 5е;
  • Solid – одна жила;
  • OUT – для наружного монтажа.

Таким образом, зная характеристики интернетного кабеля, можно по обозначениям на его внешней оболочке понять, что он собой представляет и подходит ли он для задач пользователя.

Подключение через оптоволокно

Большинство известных провайдеров уже обновили собственные линии и используют оптоволокно и соответствующее оборудование для подключения абонентов. Это удобнее по ряду причин:

  • хорошая пропускная способность;
  • большая длина магистралей без ухудшения качества сигнала;
  • сэкономленное место в шкафах ОЛТ.

Отдельные провайдеры предлагают введение оптоволокна в помещение, что обеспечивает стабильный сигнал высокого качества.

Но даже при вводе оптоволокна в квартиру разводку внутри лучше делать из витой пары. Она дешевле и удобнее в монтаже. Оптоволоконный провод хрупок, боится перегибов. Если его повредить, сигнал пропадет.

По этим причинам в квартиру или дом вводится специальное оптоволокно и подключается в конвертер, а от последнего по помещению разводится витая пара .


Для проведения сети в квартире или офисе применяется витая пара. Оптоволокно дорогое и не является подходящим решением для таких задач. Оно обычно задействовано при подключении многоквартирных или частных домов. Выбирать кабель для разведения в помещении следует согласно потребностям пользователя, предварительно познакомившись с критериями выбора и изучая при покупке маркировку на проводах.Мне нравится3Не нравится

Как подключить два компьютер на один интернет кабель своими руками

Как разделить витую пару на два устройства

Интернет — то, без чего человек в современном обществе обойтись уже не может. Через интернет происходит общение, работает бизнес и устроен досуг современного общества. Основой построения конечной точки потребления является витая пара. Восьми или четырех-жильный кабель, устроенный по принципу переплетения двух жил. Каждая пара имеет свой шаг плетения и если расплести метр кабеля, длина жил каждой пары будет отличаться. Это сделано для уменьшения наводок пары на пару. В чем же отличие четырех пар от двух? Ведь многие интернет-провайдеры используют для подключения абонентов четырех жильный кабель. Отличие в скорости передачи данных. По двум парам можно подключить только 100 Мбит/с, по четырем парам возможно подключение на скорости 100 Мбит/с, 1 Гбит/с и 10 Гбит/с. Для обычного пользователя, будь это квартира или офис, вполне достаточно 100 Мбит/с. Для подключения со скоростью 100 Мбит используются оранжевая и зелёная пары, синяя и коричневая пары не используются. Если посмотреть на коннектор, можно увидеть, что там 8 пинов для подключения жил. Распиновка на коннекторе rj-45 следующая: первый, второй, третий и шестой контакт – это бело-оранжевая, оранжевая, бело-зеленая и зелёная жилы, соответственно и соблюдая такой порядок при расключении можно организовать две линии по 100 Мбит. Почему же некоторые провайдеры подключают восьми-жильным, а некоторые четырех-жильным кабелем? Ответ: это пожелание самого провайдера, учитывается заклад на будущее и при пожелании абонента перейти на более высокую скорость подключения, переукладку кабеля выполнять не нужно, плюс, на одну линию можно подключить двух абонентов со скоростью 100 Мбит/с. Иногда провести новую линию или очень сложно, или финансово неоправданно и наличие запасных жил – это выход из ситуации.

Как подключить два компьютер на один интернет кабель

Для подключения двух устройств к витой паре, существует несколько способов. Отличие по сути во внешнем виде раздвоения кабеля. Принцип всех раздвоений, организовать передачу данных по двум парам разных цветов с одинаковой распиновкой подключения для каждой пары. Начнем с заводского варианта раздвоения кабеля, который не подразумевает использование инструмента и будет лучшим вариантом для обычного пользователя.

Разветвитель витой пары, UTP, 1х2RJ-45

Разветвитель — это самый простой способ раздвоить интернет кабель. Разветвитель работает по принципу один ввод, два вывода. Для организации раздвоения сигнала, подключаем два патч-корда в передающее устройство и в разъемы rj45 в разветвитель, а коннектор на второй стороне подключаем в заложенную линию в офисе или квартире. Со второй стороны розетки выполняем ту же операцию, только патч-корды с разъемов разветвителя подключаем к оборудованию потребителя, будь то компьютер, ноутбук, коммутатор, точка доступа или роутер. Принцип работы: раздвоения сигнала внутри разветвителя и передача его на 1,2,3 и 6 контакт на выходе. И если оранжевая и зелёная пары содержат такую распиновка по умолчанию, то с синими и коричневыми жилами происходит перекоммутация. Купить разветвитель витой пары можно за 4$, их нужно два.



Раздвоение витой пары с помощью коннектора rj-45

Раздвоить интернет сигнал можно с помощью четырех коннекторов. Это самый дешёвый способ, не самый визуально привлекательный и требующий работы с инструментом, таким как канцелярский нож и плоская отвёртка. Можно конечно купить обжимку для витой пары, но бюджет значительно увеличится.

Принцип расключения кабеля, тот же что и у разветвителя. В коннекторе 8 пинов для подключения жил. Для передачи данных нужно задействовать 1,2,3 и 6. Снимаем изоляцию с кабеля, разводим пары. В первый коннектор заводим бело-оранжевую в первый пин, оранжевую во второй, бело-зеленую в третий и зелёную в шестой. Забиваем ножи коннектора с помощью отвёртки. Во второй коннектор заводим бело-синюю жилу в первый пин, синюю во второй, бело-коричневую в третий и коричневую в шестой и забиваем отвёрткой или обжимаем обжимкой. Проделываем это действие с двух сторон кабеля. Раздвоение витой-пары выполнено. Купить коннектор, 4 штуки, можно примерно за 0.2$.



Розетка двухпортовая 2хRJ45 UTP для раздвоения витой пары

На рынке комплектующих СКС можно купить розетку двухпортовую cat. 5e и cat. 6. Они рассчитаны на подключение двух пользователей двумя витыми парами по 8 жил. Имея в наличии один кабель можно легко расключить его на два порта. Распиновка подключения следующая: бело-оранжевую и зелёную пару набиваем по цветовой схеме на первый порт, а синюю и коричневую пары набиваем на место оранжевой и зелёной на втором порту. Делаем это с двух сторон кабеля и можем патч-кордами коммутировать подключения двух абонентов. Для расключения понадобиться только канцелярский нож. Купить наружную двухпортовую розетку 2*rj45 можно от 2$ за штуку, их нужно две.

Соединитель витой пары под забив для разветвления интернет кабеля

Раздвоение интернет кабеля можно сделать с помощью набивного сращивателя UTP или FTP. Это удобный способ, поскольку соединение относительно изолировано и подходит для монтажа в местах общего пользования, где коннектор могут отключить и связь будет нарушена. Разветвление витой пары происходит по цветовой схеме, указанной в ранее приведенных способах и прячется в пластиковом боксе. Заводим с одной стороны один конец кабеля и расключаем все восемь жил, со второй стороны два конца кабеля и расключаем оранжевые и зелёные пары первого кабеля на первый, второй, третий и шестой пины, а оранжевую и зелёную пару второго кабеля на четвертый, пятый, седьмой и восьмой пины. Также делаем на другой стороне кабеля и подключаем в активное оборудование. Для расключения понадобиться только канцелярский нож. Купить Соединитель витой пары UTP, кат. 5e, под забивание можно примерно от 1,7$, их нужно два.



На сайте IPSHOP можно купить розетки, соединители, разветвители и коннекторы для витой пары с доставкой по Украине.

Как Обжать Витую Пару RJ-45

Поговорим про то, как обжать экранированный кабель витой пары. Простыми словами, как присоединить к штекеру сетевой провод для подключения интернета с коннектором RJ-45, состоящего из 8 или 4 жил. С его помощью также соединяются между собой роутер, компьютер и другие устройства. В данной статье хочу поделиться схемами с цветами и опытом работы с инструментом — клещами или кримпером. Навык пригодится каждому, кто имеет дело с сетевым оборудованием любой категории. Например, если разболтался коннектор интернет кабеля от провайдера в результате многократных подключений, либо чтобы подсоединить новый компьютер к роутеру.

Инструменты для обжима витой пары RJ-45 из 8 (4) жил

Наверняка многие сталкивались с такой ситуацией, когда «вилка» интернет кабеля в ходе эксплуатации замусоливалась, ломалась (особенно часто это происходит с пластмассовой защелкой), в результате чего контакты отходили, и интернет плохо работал. Лечится все просто — надо заново обжать сетевой кабель (витую пару) коннектором RJ-45.

Для этого нам потребуется:

  • Собственно кабель от интернета (Ethernet) — витая пара.
  • Несколько коннекторов RJ-45 для подключения к роутеру (потребуется один, а остальные про запас)
  • Обжимные клещи, или кримпер — специальный инструмент, который можно приобрести на любом радиорынке

Схемы и цвета распиновки восьмижильного сетевого кабеля интернет

Прежде всего надо определиться, по какой схеме будем обжимать кабель. А их есть две. Надежнее всего посмотреть, как он был обжат раньше — на откусанном коннекторе. Если же обжимаете витую пару с нуля, то придется подумать.

Прямой тип обжима по цветам

Прямой тип обжима — подойдет для интернет кабеля или сетевого патчкорда, с помощью которого можно подключить компьютер к роутеру. Называется прямым, потому что оба конца обжимаются одинаково. Поскольку, один конец уже подключен в коробке вашего провайдера, нам нужно проделать эту процедуру только 1 раз. Если же вам надо соединить ПК с роутером, то второй конец обжимаем точно также, как первый — поэтому такой тип и называется «прямым».

Показать результаты

Проголосовало: 8657

Стоит отметить, что для стандарта Ethernet 100Base-T (скорость до 100 мб/с) используется только 4 проводка — оранжевые и зеленые. Остальные же зарезервированы для более скоростного 1000 Мб-ного стандарта. И для прямого обжима есть еще два подтипа — «A» и «B». Разница между ними в том, что поменяны местами оранжевые и зеленые проводки (вместо оранжевого — зеленый, вместо оранжево-белого — зелено-белый).

Перекрестная схема распиновки RJ-45

Еще один вид сетевого кабеля RJ-45, который подойдет только для соединения напрямую двух компьютеров — перекрестный или кроссовый (от англ. «cross» — крест). Здесь два конца имеют разный порядок проводов — один по типу «А», а второй по типу «В».

Как обжать витую пару с помощью инструмента «клещи»?

  1. Прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем.
  2. Далее аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком.
  3. Перед вами окажутся 4 витые пары из 8 цветных жил проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины.
  4. После этого распрямляем все жилы из сетевого кабеля и складываем их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.
  5. Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков.
  6. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей.
  7. Теперь осталось только обжать витую пару — плотно зажимаем клеoи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля.

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

Видео, как соединить интернет кабель к штекеру

Для закрепления знаний рекомендую посмотреть наглядное видео, после просмотра которого рекомендую подписаться на обновления блога — обещаю, что Вас ждет еще много интересной практической информации из мира IT технологий.

Спасибо!Не помогло

Цены в интернете

Александр

Опытный пользователь WiFi сетей, компьютерной техники, систем видеонаблюдения, беспроводных гаджетов и прочей электроники. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Как обжать интернет кабель в домашних условиях

Интернет уже давно стал незаменимой частью для любого человека. Трудно представить современное жильё, в которое не был бы проведён интернет. Обычно для проведения интернета используют интернет-кабель, который позволяет создать максимально качественное и в то же время недорогое соединение с всемирной сетью.



Установка соединения между вашими отдельными компьютерами или даже с созданием полноценной домашней сети требует значительный перечень работ по монтажу и настройке. И как правило, ваш провайдер на данном этапе будет отвечать только за установленный модем или роутер. А если вы решили создать полноценную локальную сеть, то придётся нанять ещё мастеров для создания подключения или взяться это дело в свои руки.


Для прокладки интернет-кабеля часто применяется LAN-кабель. Купить подобный кабель не представляет особых проблем, но вот превратить его в патч-корд, который можно использовать для прямого подключения кабеля к прочим устройствам уже сложнее. Для создания патч-корда придётся обжать сетевой кабель на конце с помощью специального коннектора, что и представляет основную сложность при подключении. Однако данная работа не очень сложна и при желании можно без проблем самому научиться правильно обжимать сетевой кабель.


Какой сетевой кабель лучше применять?


Для правильного выбора сетевого кабеля под ваши нужды нужно иметь достаточно полное понятие о специфике имеющихся кабелей витой пары. Кабель витая пара в общем состоит из внешней изоляции и нескольких пар спирально свитых проводов, которые отличаются друг от друга с помощью цветовой маркировки. Обычно применяется кабель с четырьмя парами, но данный показатель может и отличаться для некоторых конструкций.



Подобные кабели витой пары могут разделяться на несколько стандартов в зависимости от уровня внешней защиты от помех.


  • Тип UTP – самый бюджетный вариант защиты кабеля. В данном стандарте не предусмотрено экранирование. Кабель состоит из пар проводов, которые находятся внутри внешней изоляционной-защитной оболочки. Данный кабель не рекомендуется использовать рядом с источником электромагнитных помех (например, возле электропроводки), поскольку это может привести к ухудшению качества передаваемых сигналов.


  • Тип FTP – В отличии от UTP в конструкции данного кабеля под оболочкой также размещается экран из фольги, благодаря которому у кабеля появляется дополнительная защита от возможных наводок. Такой кабель можно располагать возле некоторых источников помех (таких как электропроводка), и при этом качество передаваемых сигналов не пострадает. Цена данного кабеля немного выше чем у UTP.



  • Тип STP – Самый защищённый тип кабеля. Кроме внешнего общего экрана в данном кабеле также предусмотрена защита из фольгированной оплётки индивидуально для каждой витой пары. Обычно кабели с такой высокой степенью защиты используют возле промышленного оборудования, в крупных дата-центрах, узлах связи и т.д.



Также кабели витой пары можно разделить на несколько основных категорий в зависимости от их пропускной способности.


  • Cat 5 – значит, что кабель работает в диапазоне частот до 100 МГц и даёт возможность достичь скорости передачи данных до 100 Мбит/с.


  • Cat 5е – диапазон рабочих частот составляет до 125 МГц, со скоростью передачи данных до 1 Гбит/с.


Также есть более высокие категории (6, 6А 7 и т.д.) которые имею ещё более высокие показатели скорости и диапазона частот, но для домашней сети будет более чем достаточно категории 5 или 5е. Лучший вариант, ориентированный на будущее развитие вашей компьютерной сети считается кабель с категорией 5е.


Обжим кабеля витой пары


Для обжима кабеля витой пары используют коннекторы типа RJ-45. Обжим рекомендуется проводить с помощью специального инструмента – кримпер витой пары (ранее мы уже писали, Как правильно обжимать сетевой кабель RJ-45 с помощью кримпера). Однако за неимением такового на крайний случай можно также использовать отвёртку.


Схемы обжима


Имеется две основные схемы подключения интернет-кабеля: прямое и перекрёстное подключение.


Прямое подключение


Зачастую применяется прямое подключение, которое даёт возможность провести коммутацию разных устройств и приборов в различном сочетании. К примеру, используются подключения компьютер – маршрутизатор, компьютер – коммутатор, маршрутизатор – телевизор и т.д. В данном подключении используется одинаковое расположение проводов в контактах обоих коннекторов.



Также для скорости до 100 Мбит/с можно удешевить общую стоимость локальной сети используя кабель с двумя витыми парами.



Перекрёстное подключение


Данное подключение принято использовать при подключении однотипных устройств (роутер-роутер или компьютер-компьютер, например). Перекрёстное подключение на одном конце кабеля используется цвета «распиновки» как при прямом подключении, а на другом конце пара цветов меняются местами.





В остальном расположение проводов остаётся таким же.


Однако стоит отметить, что данная схема всё меньше используется при обжиме, поскольку многие современные устройства имеют интерфейс Auto MDI-X, который позволяет автоматически определять тип подключения и в дальнейшем перейти на требуемый тип коммутации. Поэтому для таких устройств можно просто делать обжим по прямой схеме и не париться.


Обжим интернет-кабеля в домашних условиях с помощью отвёртки

  1. Для срочного проведения обжима кабеля можно использовать отвёртку с плоским жалом шириною не более 3-4 мм.Подготовьте отвёртку и нож для последующей работы. При выполнении работы старайтесь делать всё как можно аккуратней.

  2. Делайте все действия по распрямлению и расплетению проводов, а также сборку «пакета» строго в соответствии со схемой. Перед заведением проводов в коннектор нужно обрезать проводы на требуемую длину с помощью бокорезов.

  3. Далее нужно завести концы проводов в коннектор.

  4. Теперь переходим непосредственно к обжиму. Для начала нужно зафиксировать фиксирующую планку возле хвостовика коннектора, чтобы во время работы кабель случайно не выпал из коннектора.

  5. Далее уприте коннектор в жесткое основание и после жалом отвёртки нажмите на фиксирующую планку. Будьте при этом осторожны, чтобы случайно не сломать пластиковую защёлку на коннекторе!

  6. Под усилием отвёртки планка должна переместиться вниз и зафиксироваться в нижнем положении.

  7. Сейчас можно увидеть, как фиксатор переместился вниз и упёрся в оплётку кабеля. Поэтому теперь можно не беспокоится о том, что кабель может выпасть.

  8. Следующим этапом станет обжим контактов. Для этого снова уприте коннектор в жесткое основание и после начните последовательно просаживать контакты вниз с помощью отвёртки. Далее вам нужно подвинуть металлический контакт вниз до самого упора таким образом, чтобы он пробил своими ножами изоляцию провода и немного вдавился в него. Все действия нужно проводить осторожно поскольку степень нажатия отвёртки нужна достаточно высокая и если отвёртка случайно соскользнёт на палец, то можно пораниться. Также внимательно следите за тем чтобы отвёртка попала именно на контакт, а не между контактами.

  9. После того как вы закончили с прижатием одного контакта переходите ко второму. Будьте внимательны с этой работой и обязательно убедитесь, что контакт смог получить достаточно хорошее электрическое соединение с проводом.

  10.   Данную работу вам нужно проделать со всеми восемью контактами.

  11.   Внимательно осмотрите полученные результаты обжима (можно даже под лупой). Все контакты должны быть прижаты до упора на одном уровне, без какого-либо выпирания любого контакта снаружи (даже если контакт и не участвует в соединении).

  12.   Точно также вам нужно обжать и коннектор на другой стороне и далее приступайте к работе.


Достаточно сложный способ в сравнении с кримпером, да и вероятность успеха ниже, но за неимением лучшего способа можно использовать и этот вариант. Так что на первых порах рекомендую приготовить пару запасных коннекторов на случай неудачи.


Способы проверки качества обжима интернет-кабеля


Существует 3 основных способа проверки качества обжима:


  • Проще всего это просто подключить полученный патч-корд в место подключения и если все устройства стали работать как надо, то значит ваш обжим прошел успешно.


  • Специалисты же для проверки обычно используют LAN-тестеры, которые достаточно легко и точно позволяют оценить качество обжима.


  • Как вариант можно попробовать заменить LAN-тестер на обычный мультиметр, который установлен на прозвон (со звуковым сигналом) или на минимального сопротивление со значением, к примеру 200 Ом. Потом каждый провод с одинаковым цветом проверяют на двух коннекторах. Если провод не звонится, то значит обжим прозваниваемого контакта не удался.

категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Категорий витой пары

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Витая пара. Общий вид

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

  • Категория 1(Сat1). Та самая витая пара проводов Александра Белла. Применяется только в аналоговой телефонии.
  • Категория 2 (Сat2). Двухпарный кабель, разработанный для сетей Arcnet и TokenRing и обеспечивающий скорость передачи до 4Мбит/с. Снят с производства в начале 2000-х.
  • Категория 3 (Сat3). Первый кабель на 4 пары. Создан для сетей Ethernet 10Base-T. Снят с производства в 2000-е.
  • Категория 4 (Сat4). Кабель на 4 пары для сетей Token Ring, 10/100Base-T. Снят с производства, но встречается на старых сетях.
  • Категория 5 (Сat5). Первый кабель способный передавать информацию на скорости до 100 Mbps. Практически полностью вытеснен преемником.
  • Категория 5e (Сat5e). Усовершенствованная версия cat5. Наиболее популярная категория на сегодняшний день. Кабель способен передавать данные на скорости до 1Гбит/с. Встречается в двух вариантах: двухпарном и четырехпарном.
  • Категория 6 (Сat6). Представлена в 2002 году. Пропускная способность витой пары 10Gbps. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Рассматривается как возможная альтернатива cat5e.
  • Категория 6A (Сat6a). Модификация стандарта Сat6, представленная в 2008 году. Пропускная способность витой пары Cat6a — 10Gbps сохраняется на дистанциях до 100 метров. Фактический аналог Сat5e для 10GE-сетей.
  • Категория 7 (Сat7). Представлена в 2002 году вместе с Сat6. Стандарт первоначально позиционировался как более мощная версия Сat6, способная передавать 10Gbps на расстояние свыше 50 м, но с появлением Сat6A утратил свою актуальность.
  • Категория 7А (Сat7a). Глубокая модернизация Сat7, предназначенная для работы с 25GE. Пропускная способность этого кабеля также позволяет предавать сигнал 40GE, но лишь на дистанцию 1-15 метров.
  • Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
    • Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
    • Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

  • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
  • FTP – экранированная витая пара (экран из фольги).
  • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
  • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
  • U/STP – аналог STP, но без внешней брони.
  • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Уличный кабель витая пара с тросом

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Обжим витой пары

Главными достоинствами медного кабеля по сравнению с оптическим — это дешевизна и легкость развертывания. Всё, что требуется для оконечивания – инструмент для обжима витой пары кримпер (клещи для обжима витой пары) и коннектор типа RJ45. При этом монтажнику не требуется специальное снаряжение и подготовка. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. А если разъем загрязнится, то его можно легко очистить или установить новый.

Для применения медные кабели должны быть оконечены соответствующими разъемами. Чаще всего применяется 8P8C, более известный как RJ-45. Последнее, кстати, является популярным заблуждением. Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки».

Примеры кримперов для установки модульных коннекторов RJ-45:







Jonard Tools UC-864

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0.32 — 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев



Jonard UC-4569 — кримпер для сквозных коннекторов

  • Обжим сквозных и стандартных коннекторов RJ45
  • Гильотина для удаления выступающего провода
  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Тип кабеля: Витая пара STP/UTP  0. 32 — 0.64 мм
  • Двухкомпонентные прорезиненные рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Стриппер для зачистки плоского кабеля
  • Стальная конструкция, оксидное покрытие
  • Матрицы из высокоуглеродистой стали
  • Скобы безопасности для защиты пальцев







Greenlee PA1561

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нескользящие рукоятки
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Механизм для освобождения обжимаемого разъема
  • Вес: 390 гр



Greenlee 45553

  • Установка разъемов RJ-11 и RJ-45
  • Надежный храповый механизм
  • Строго перпендикулярный ход матрицы
  • Гарантия длительного срока жизни инструмента
  • Высокое качество обжима
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей











Hobbes Tooltest — кримпер c LAN тестером

  • Обжим коннекторов RJ22, RJ11, RJ12 и RJ45
  • Нож для обрезки кабеля, или проводников
  • Стриппер для снятия изоляции с круглых кабелей
  • Встроенный кабельный тестер RJ-45
  • Испытание кабеля на непрерывность, обрыв, перепутанные жилы, короткое замыкание.
  • Индикатор низкого заряда батарей.
  • Обжимной инструмент и тестер кабелей в одном





Схемы обжима витой пары

 Существуют две основных схемы обжима:

  • Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  • Кросс (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.



Распиновка витой пары при прямой схеме обжима и кросс-обжиме

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Обжим витой пары 8 жил (4 пары): схема цветов

Обжим витой пары на 8 жил происходит следующим образом:

Снимите оболочку, внешние экраны и броню с кабеля. Лучшего всего, когда под рукой есть инструмент для резки оболочки кабеля — стриппер. Но если его нет, подойдет и канцелярский нож.



Раскрутите пары, выпрямите жилы кабеля и разместите их в порядке схемы цветов на фото



Обрежьте все проводники на длину, равную примерно ширине большого пальца от края оболочки кабеля



Установите коннектор для витой пары. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем.



Вставьте разъем в гнездо клещей для обжима и плавным движением сожмите их рукоятки до упора



Результат обжима витой пары на 4 пары (8 жил)

Обжим витой пары 4 жилы схема

Особняком стоит схема расположения проводников в разъеме для кабеля на 4 жилы (2 пары). В этом случае, первые 3 жилы размещаются аналогично 4-парной схеме, а последний занимает место в шестом контакте (позиции) разъема.

Схема обжима витой пары 4 жилы

Главная проблема здесь – не ошибиться с размещением последнего провода. Одним из способов избежать этого – вставлять его после трех предыдущих.

Подключение витой пары к розетке

Расшивка кабеля на сетевую розетку немного проще из-за того, что схема размещения проводников нанесена прямо на панель контактов розетки. Главное — ничего не перепутать. При монтаже розеток рекомендуется использовать инструмент для заделки витой пары, например, такой расшивочный нож-эскрактор. Часть современных розеток позволяет обойтись без него – после распределения проводников просто закройте крышку розетки и она зафиксирует соединения.



Подключение витой пары к розетке с помощью расшивки

Частным случаем расшивки на розетку является соединение кабелей витой пары через муфту. Здесь всё аналогично розетке, только операция повторяется дважды: сначала для первого кабеля, а затем для второго. Возможно наиболее простым способом для соединения двух патч-кордов является специальный соединитель витых пар RJ-45 из двух розеток, размещенных в одной коробке.

Примеры расшивок для установки розеток RJ-45:



Palladin Tools PT-1913 — стриппер UTP/STP c расшивкой 110

  • Зачистка кабеля UTP/STP категории CAT-5, 5e, 6
  • Расшивка витой пары на кросс 110
  • Качественное исполнение
  • Простота в использовании
  • Саморегулирование глубины зачистки кабеля

Jonard Tools ENI-110 — расшивки кабеля на кросс 110

  • Назначение: расшивка провода на 110 кросс
  • Два лезвия: с ножом для обрезки провода и без ножа
  • Цвет рукояти: светло синий
  • Вес: 64 г

Jonard EPD-9Krone — ударный инструмент для расшивки кабеля KRONE

  • В комплекте лезвие для кросса типа KRONE
  • Прочный ударный механизм
  • Два режима силы забития Hi и Low: 18. 14 кг и 13.6 кг
  • Крючок для извлечения проводника с кросса
  • Двухцветная рукоять для идентификации режима
  • Отделение для хранения лезвий с фиксатором
  • Ресурс инструмент: 100 000 операций в режиме

    забития Hi (18,14 кг / 178 N)
  • Вес без лезвия: 127 г

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

  • Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
  • В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
  • Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
  • Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.



ЛАН-тестер для витой пары: продвинутая модель компании Softing

  • Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
  • Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
  • Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Выбор кабеля для локальной сети

 Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

Cat5e всё еще востребована в мире

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

  • Витая пара категории 5e на 2 пары (4 жилы) — слаботочные системы (сигнализация, СКУД), кабельные сети с пропускной способностью не более 100Mbps.
  • Витая пара категории 5e на 4 пары (8 жил) — локальные сети для дома и небольшого офиса, сети видеонаблюдения и СКУД. Использование Cat 5e для сетей GE – нежелательно, т.к. подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.
  • Витая пара категории 6/6A — уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с.
  • Витая пара категории 7/7A — внутренние сети ЦОД и узлов связи, уровень агрегации корпоративных локальных сетей с пропускной способностью до 10GE включительно. При этом стоит учитывать, что применение витой пары 7 категории оправдано лишь на небольших участках до 50 метров.
  • Витая пара категории 8 — внутренние соединения ЦОД на расстояниях от 5 до 15 метров. На меньших расстояниях становится выгоднее использовать direct-attach кабели (SFP-модули соединенные кабелем).

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%. А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.



Для офисного Wi-Fi лучше использовать Cat6A

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Какая витая пара будет завтра?

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику — не прогадаете.

 Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets»,[12] к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Заключение

Металлический кабель витая пара всё ещё остаётся основным способом подключения оконечных устройств к сети передачи данных. Простой, недорогой, надежный. Да, витая пара уступает оптическим линиям в пропускной способности, и беспроводным соединениям в удобстве. Но по совокупности факторов, не последним из которых является цена, витая пара все еще остается вне конкуренции.

Как мне преобразовать коаксиальный кабель в Ethernet? | Learn

Easy Set Up

Вы можете настроить адаптер MoCA в два этапа:
Шаг 1 : Возьмите один из адаптеров HT-EM4 и один кабель Ethernet. Подключите один конец адаптера MoCA к коаксиальной розетке телевизора, а другой конец кабеля Ethernet подключите к маршрутизатору.

Шаг 2 : Возьмите второй адаптер HT-EM4 MoCA и подключите его к любой другой коаксиальной розетке в вашем доме. Он должен автоматически установить сетевое соединение MoCA с маршрутизатором.

С адаптерами MoCA вы можете наслаждаться беспроводным Интернетом, а также получить опыт проводной сети с надежным и надежным Интернет-соединением.

Создайте лучшую домашнюю сеть

Лучшее покрытие Wi-Fi
MoCA увеличивает скорость вашей сети, что увеличивает скорость Wi-Fi, чтобы вам не приходилось сталкиваться с падениями сигнала и низкой скоростью, которые вызывают неприятные перебои.

Улучшенная потоковая передача видео
Адаптеры MoCA создают чрезвычайно стабильное интернет-соединение, которое позволяет передавать потоковое видео 4K и HD через любое устройство Wi-Fi без прерывания, например буферизации или зависания.

Better Online Gaming
Высокоскоростное проводное соединение MoCA борется с задержками, и вам не нужно беспокоиться о задержках во время онлайн-игр. Благодаря MoCA задержка в вашей сети остается низкой, поэтому действия в игре всегда происходят в режиме реального времени.

Более высокая скорость Wi-Fi и лучшее покрытие
Адаптеры MoCA создают надежное проводное подключение к Интернету, которое увеличивает скорость всей вашей сети Wi-Fi, помогая вашему сигналу WiFi распространяться дальше.

Улучшенный опыт работы из дома
MoCA делает работу из дома и видеоконференции более удобными.Вы получите бесперебойное и бесперебойное соединение для выполнения своей работы, даже если остальные члены семьи одновременно подключены к Интернету.

Просто используя адаптеры HT-EM4 MoCA, вы можете улучшить подключение к Wi-Fi и доступ к Интернету в любом уголке вашего дома.

Хотите узнать больше о технологиях коаксиального кабеля, Ethernet и MoCA? Посетите страницу обучения Hitron для получения дополнительных ресурсов по этим темам.

Как выбрать кабель Ethernet

Мегабит, кошки и кабели немного сбивают с толку, когда вы смотрите на кабели Ethernet. Определить, какие кабели подходят вам, не переусердствуя, сложно, но мы здесь, чтобы помочь.

Мы определили эти термины и составили таблицы, в которых сравниваются преимущества и недостатки различных кабелей Ethernet. Мы объясним, для чего нужны щиты и почему они могут вам понадобиться, а могут и не понадобиться. Итак, начните с того, чтобы выяснить, как выбрать лучший кабель Ethernet для дома или работы.

Подробнее

Как выбрать?

VisualField / Getty Images

Самый простой способ выбрать кабель — выбрать кабель с нужным диапазоном и характеристиками.

а что делать нужно ?

Начните со скорости вашего домашнего интернет-соединения. Если у вас есть гигабитный интернет (1 Гбит / с), старый шнур Ethernet будет вас сдерживать. Если у вас более медленное соединение — возможно, 10 или 20 мегабит в секунду — вам подойдет что-нибудь категории 5 или новее.

Если вы не знаете фактическую скорость вашей интернет-подписки, подключите компьютер напрямую к модему и загрузите этот тест скорости. Это даст вам начальное представление о том, что вам понадобится с точки зрения проводного подключения.Если ваша подписка поддерживает загрузку только со скоростью 50 Мбит / с, покупка кабеля Ethernet 1 Гбит / с — это просто излишество — по крайней мере, на данный момент.

Затем рассмотрите скорость, необходимую для вашей сети. Эти знания не имеют отношения к большинству домашних пользователей. Тем не менее, если вы часто перемещаете большие файлы между компьютерами или транслируете видео с очень высокой пропускной способностью, лучший кабель Ethernet может иметь огромное значение. Если это не так, и вы путешествуете по Интернету только на мелководье, вам не нужна быстрая домашняя сеть.

По мере того, как современные маршрутизаторы становятся более быстрыми и функциональными, обеспечивая более высокую скорость сети, вам нужны более подходящие кабели, чтобы использовать все преимущества. Если вы ищете заменяющий кабель, рекомендуется выбрать одну из более свежих версий, чтобы воспользоваться преимуществами скорости и защитить вашу установку на долгие годы: обычно это означает выбор Cat 6a или даже Cat. 8 кабель. Сам по себе кабель Fast Ethernet не будет иметь большого значения, но хороший кабель может работать вместе с другими высокопроизводительными сетевыми устройствами, чтобы обеспечить максимально надежное соединение.

Экранирование и обертывание фольгой

Помимо Cat 6, все кабели Ethernet также экранированы для уменьшения помех, но важно понимать, как это экранирование работает.

Экранированный кабель Ethernet покрыт слоем заземленной фольги, которая помогает предотвратить электромагнитные помехи. В современном доме с большим количеством сигналов Wi-Fi, Bluetooth-подключениями и работой устройств неэкранированные кабели могут вызывать помехи и искажения. Это особенно верно для кабелей Ethernet, которые проложены на большие расстояния, поэтому экранирование быстро становится важным в более сложных установках, поэтому оно стало обязательной частью стандарта.

Обычно обертка из фольги оборачивается вокруг каждой витой пары проводов в кабеле Ethernet, поскольку это также может помочь уменьшить «перекрестные помехи» или загрязнение сигнала между самой витой парой. Однако более продвинутые версии могут также добавлять экран из фольги в качестве внутреннего слоя оболочки кабеля для максимальной защиты.

Что означает «кошка»?

При покупке кабелей вы можете заметить, что они почти всегда классифицируются как «Cat-5», «Cat6e» или что-то подобное. «Кошка» просто означает «Категория».”Число, которое следует ниже, указывает версию спецификации, поддерживаемую кабелем.

Общее практическое правило состоит в том, что более высокие числа представляют более высокие скорости и более высокие частоты, измеренные в мегагерцах (МГц). Как и в случае с большинством технологий, новые кабели обычно поддерживают более высокую пропускную способность и, следовательно, повышенную скорость загрузки и более быстрые соединения.

Имейте в виду, что более длинные кабели Ethernet имеют более низкую скорость передачи. Вот почему кабели Ethernet, как правило, имеют двухскоростной рейтинг: один на 10-30 метров и один на 100 метров: поскольку 100-метровый рейтинг не имеет значения за пределами очень крупных профессиональных проектов, мы предлагаем просто сосредоточиться на 10- 30 метровых номеров.

Ниже вы можете увидеть возможности каждого типа кабеля (мы пропускаем категории 1, 2 и 4, поскольку они технически не признаны стандартами Ethernet и сегодня не применяются).

Категория Экранирование Макс.скорость передачи Макс.пропускная способность
Cat 3 неэкранированный 10 Мбит / с 16 МГц
Cat 5 неэкранированный 10–100 Мбит / с 100 МГц
Cat 5e неэкранированный 1000 Мбит / с — 1 Гбит / с 100 МГц
Cat 6 Экранированный или неэкранированный 10 Гбит / с до 55 метров 250 МГц
Кат. 6а экранированный 10 Гбит / с до 55 метров 500 МГц
Cat 7 экранированный 100 Гбит / с до 15 метров 600 МГц
Cat 7a экранированный 100 Гбит / с до 15 метров 1000 МГц
Cat 8 экранированный 40 Гбит / с до 30 метров 2000 МГц

Cat 3 и Cat 5

Кабели Ethernet категории 3 и 5 на данный момент устарели. Возможно, вы все еще используете кабель Cat 5, но вам следует избегать их при покупке нового. Они медленные и снятые с производства.

Cat 5e

Буква «e» в категории 5e означает «улучшенный». Между кабелями Cat 5 и Cat 5e нет физических различий. Однако производители создают кабели Cat 5e в соответствии с более строгими стандартами тестирования, чтобы исключить нежелательную передачу сигналов между каналами связи (перекрестные помехи). Cat 5e в настоящее время является наиболее часто используемым кабелем, в основном из-за его низкой стоимости производства и поддержки более высоких скоростей, чем кабели Cat 5.

Cat 6

Кабель Ethernet категории 6 поддерживает более высокую пропускную способность, чем кабели категории 5 и 5e. Они плотно намотаны и обычно снабжены экраном из фольги или оплетки. Экранирование защищает витые пары проводов внутри кабеля Ethernet, что помогает предотвратить перекрестные помехи и шумовые помехи. Кабели Cat 6 технически поддерживают скорость до 10 Гбит / с на расстоянии до 55 метров. Однако такая скорость имеет свою цену, поскольку кабель Cat 6 дороже, чем варианты Cat 5 и Cat 5e.

Cat 6a

Буква «а» в кат. 6а означает «расширенный». Кабели, основанные на этом стандарте, являются шагом вперед по сравнению с версиями Cat 6, поскольку они поддерживают вдвое большую максимальную пропускную способность. Они также способны поддерживать более высокие скорости передачи при более длинной длине кабеля. Кабели категории 6a экранированы, а их оболочка — достаточно толстая, чтобы исключить перекрестные помехи — делает кабель гораздо более плотным и менее гибким, чем кабель категории 6.

Кот 7

Кабели

Cat 7 поддерживают более высокую полосу пропускания и значительно более высокие скорости передачи, чем кабели Cat 6, благодаря использованию новейшей широко доступной технологии Ethernet.Кабели Cat 7 достигают скорости до 100 Гбит / с на расстоянии до 15 метров, что делает их одной из самых эффективных категорий кабелей Ethernet. Кабели Cat 7 всегда экранированы, и в них используется модифицированный разъем GigaGate45, который обратно совместим с портами RJ45 Ethernet.

Этот модифицированный разъем GG45 является проприетарным компонентом, и хотя обратная совместимость немного помогла, все еще существуют проблемы с соблюдением предыдущих стандартов Ethernet. Это привело к тому, что большинство производителей отказались от стандарта Cat 7, поэтому сегодня он встречается довольно редко.Эта трудность привела к разработке Cat 6a и большой маркетинговой путанице, поскольку некоторые продавцы начали называть Cat 6a новым Cat 7. Всегда проверяйте спецификации перед покупкой — а в случае сомнений мы рекомендуем просто выбрать Cat. 8 вместо этого.

Cat 7a

Cat 7a предлагает один из кабелей Ethernet с высочайшими техническими характеристиками, которые вы можете купить, но он не является широко доступным и предлагает лишь несколько опций поддерживающего сетевого оборудования. Стандарт 7a был разработан для поддержки соединений 40 Gigabit Ethernet на расстоянии до 50 метров и — как и Cat 7, но с улучшением общей пропускной способности — более чем на 50%. Это улучшение может быть полезно в некоторых случаях, но кабели Cat 7a намного дороже, чем любой другой вариант. Рассматривайте использование Cat 7a только в очень узких случаях.

Кот 8

Cat 8 — это новая технология, хотя кабели в настоящее время доступны для покупки. Этот стандарт обещает максимальную частоту 2000 МГц и скорость до 40 Гбит / с на расстоянии 30 метров. Эта высокая частота требует экранирования, а это значит, что вы никогда не найдете неэкранированные кабели категории 8. Более того, Cat 8 поддерживает два разъема.Таким образом, он позволяет использовать только три подключенных кабеля общей длиной 30 метров. Кабели Cat 8 будут стоить дороже, чем другие варианты, но в наши дни они стали более доступными: вы можете найти варианты 10-футового кабеля Cat 8 дешевле 15 долларов.

Cat 8 также является единственным кабелем, отвечающим последним стандартам IEEE (вышеупомянутые частоты 40 Гбит / с и 2000 МГц), что является одной из причин, по которой он является отличным выбором для будущего, несмотря на значительно более высокую стоимость. В качестве дополнительного бонуса он также пропускает беспорядок с разъемами Cat 7.

Разъемы Ethernet

Разъемы Ethernet

используют специальную конструкцию с восемью контактами, которые должны фиксироваться на месте, обычно называемые разъемом 8P8C. Кабели Ethernet имеют несколько разных типов разъемов 8P8C, и знание разницы поможет вам лучше понять разные категории Ethernet:

RJ45 : Это стандартный разъем «Registered Jack 45», используемый кабелями Ethernet. Существует два варианта в зависимости от цвета и расположения проводов: более популярный стандарт T568B и менее распространенный стандарт T568A (не особенно важно, если вы не выполняете детальную разводку).Разъем RJ45 используется почти во всех категориях Ethernet, от Cat 1 до Cat 6, а также Cat 8.

GG45 : для кабелей Ethernet Cat 7 стандарты на короткое время переключились на новый разъем под названием GigaGate45 или GG45. GG45 поставляется с несколькими дополнительными проводниками для некоторой универсальности частот. Он обратно совместим с разъемами RJ45, но новый разъем сочли в значительной степени ненужным, поэтому Cat 8 перешел на RJ45.

EtherCON RJ45 : Разъемы RJ45 просты в использовании, но не всегда долговечны — их встроенные пластиковые зажимы могут сломаться, среди прочего.EtherCON — это усиленная версия разъема RJ45 производства Neutrik, используемая в ситуациях, когда традиционный разъем RJ45 слишком хрупкий, часто при профессиональной работе аудио / видео.

Глоссарий Ethernet

Сегодня легко различить кабели Ethernet. Однако также легко запутаться из-за сложной терминологии, связанной с этими продуктами. Мы хотим вам помочь. Вот почему мы выделили несколько стандартных терминов, связанных с Ethernet, и объяснили, что означает каждое слово, а также дали вам четкое представление о том, чего вы можете ожидать при покупке каждого типа кабеля.

Cat: этот термин является сокращенной версией «категория».

TP (витые пары): Эти типы кабелей Ethernet состоят из проводов, скрученных вместе внутри. Витая пара широко распространена в отрасли. Эти типы вторичны только по сравнению с оптоволоконными кабелями в отношении их максимальной длины и величины замедления скорости.

UTP ( U n, экранированные витые пары): Неэкранированные витые пары не имеют фольги или переплетенного защитного покрытия.Такой тип конструкции позволяет сделать их все более гибкими и более дешевыми в производстве. Однако важно отметить, что эти кабели UTP могут не иметь хорошего качества сигнала и представлять повышенный риск перекрестных помех.

STP или SSTP (экранированные витые пары):

Эти специальные кабели Ethernet защищены прочным экраном с оплеткой. Это покрытие кабеля STP обычно изготавливается из меди или другого типа проводящего вещества и помогает снизить уровень шума и улучшить качество соединения.

FTP или SFTP (Foiled Twisted Pairs): Foiled Twisted Pairs — еще один тип кабеля Ethernet, который имеет экран из фольги для защиты проводов. Многие люди используют именно эти кабели для уменьшения шума, улучшения связи и улучшения связи.

Рекомендации редакции

Что такое коаксиальный кабельный Интернет?

Сегодня, как никогда, предприятия полагаются на Интернет в своих внешних и внутренних операциях, от обращения к клиенту до отправки крупных заказов.Последнее, что вам нужно, — это отключение или медленная загрузка. Итак, чтобы обеспечить бесперебойную работу всех операций, рассмотрите возможность использования коаксиального кабеля в Интернете в качестве решения для бизнес-доступа.

Что такое коаксиальный кабель?

Коаксиальный кабель (сокращение от «коаксиальный») — это тип кабеля, который используется для передачи данных, Интернета, видео и голосовой связи. Коаксиальный кабель состоит из экрана из алюминия и меди с внешней пластиковой оболочкой (см. Ниже) с диэлектрическим изолятором, помогающим минимизировать потери сигнала.

Коаксиальный кабель с экранированием позволяет медной жиле кабеля передавать информацию быстро, без помех или повреждений от внешних факторов.

Coax имеет три общих размера кабеля:

Обратите внимание, что RG — это сокращение от Radio Guide, хотя кабели могут называться RF или радиочастотными кабелями. Цифры справа относятся к разным диаметрам кабеля с RG-6 на 6,1 мм, RG-59 на 6,1 мм и RG-11 на 7,11 мм.

На протяжении многих лет коаксиальный кабель использовался по-разному, в том числе в качестве магистральных телефонных линий, компьютерных шин данных и даже для передачи телевизионных сигналов. В наши дни коаксиальный кабель обычно используется для подключения к Интернету и широко используется в многоквартирных домах.

Коаксиальный кабель для Интернета

Обладая такой же надежностью и скоростью, которые позволяют коаксиальному кабелю эффективно передавать голосовые и телевизионные сигналы, это также услуга, от которой зависят многие предприятия при доступе в Интернет.

Интернет по коаксиальному кабелю — это обычное кабельное соединение, которое используют многие провайдеры. Принцип работы коаксиального Интернета заключается в отправке сигнала данных через коаксиальный кабель на модем в вашем местоположении. Эти данные передаются через Ethernet-соединение модема с вашим компьютером, что дает вам высокоскоростной доступ в Интернет.

Коаксиальный кабель или оптоволоконный Интернет: что лучше?

Многие компании расходятся во мнениях при выборе оптоволоконного или коаксиального Интернета. Мы помогли упростить задачу с помощью этой инфографики ниже:

Преимущества коаксиального кабеля в Интернете

Value

С помощью коаксиального кабеля вы можете получить более высокую скорость полосы пропускания при меньших затратах по сравнению с более традиционными сетевыми решениями, такими как T1s.

Доступность

Коаксиальный кабель — это сильно загруженная сеть, которая существует во многих зданиях с несколькими арендаторами.В зависимости от наличия в вашем конкретном месте установка может быть быстрой и беспроблемной.

Скорость

Уникальной особенностью коаксиального кабеля является его асимметричная скорость, что означает, что скорость загрузки намного выше скорости загрузки.

Гарантия обслуживания

Наша коаксиальная служба полностью управляется нами. Мы позаботимся о любых неожиданных проблемах, которые могут возникнуть, и можем протестировать сервис от начала до конца. Мы будем следить за вашей задержкой, джиттером, отчетами о времени безотказной работы и использованием полосы пропускания, чтобы держать вас в курсе своих услуг.

Коаксиальный кабель для вашего бизнеса

Вместе мы можем помочь вам найти идеальное решение для подключения. Выбирая решение доступа для своего бизнеса, обязательно определите свои потребности и ожидания в отношении скорости, пропускной способности и функциональности.

Статьи по теме:

Что такое SD-WAN?

Типы интернет-кабелей | Интернет-ресурсы

Кабель Ethernet

Кабель Ethernet соединяет компьютер, ноутбук или даже игровую консоль с маршрутизатором или модемом.Он отправляет и принимает широкополосные сигналы, чтобы компьютеры могли связываться друг с другом и передавать данные от одного к другому. 1 Это один из наиболее распространенных инструментов, используемых компьютерами для передачи данных через Интернет. Однако особый вид кабеля Ethernet, называемый «перекрестным кабелем», соединяет два компьютера друг с другом напрямую и, следовательно, не требует модема или маршрутизатора для передачи данных.

Коаксиальный кабель

Коаксиальный кабель — это кабель, который чаще всего используется для подключения кабельной коробки или модема к входному соединительному порту в стене.Они могут быть аналоговыми, которые обычно имеют небольшой штифт в центре соединения и навинчиваются, или цифровыми, которые вдавливаются и остаются подключенными из-за давления.

Коаксиальные кабели состоят из нескольких частей: 2

  • Проводник, представляющий собой центральную проводку, по которой фактически передаются данные
  • Два-три слоя экранирования для защиты сигнала от электрических помех
  • И слой, называемый оболочкой, который физически защищает кабель

Кабель HDMI

HDMI означает «Мультимедийный интерфейс высокой четкости», а кабель HDMI используется для передачи аудио- и видеоданных по одному кабелю.Кабели HDMI используются для подключения устройств, в том числе:

  • телевизоров высокой четкости
  • DVD-плееры
  • Blu-Ray плееры
  • Ноутбуки
  • Игровые системы

Кабели HDMI обеспечивают цифровое соединение, которое менее подвержено шумам и помехам, чем аналоговые кабели. При использовании кабеля HDMI аудио и видео передаются в цифровом виде. Это исключает аналого-цифровое преобразование, обеспечивая более четкое изображение и качественный звук. 3



1 Источник: http: // techterms.ru / определение / Ethernet

2 Источник: http://dictionary.reference.com/browse/coaxial%20cable

3 Источник: http://pc.net/glossary/definition/hdmi

7 лучших обзоров кабелей Ethernet 2021

Если вы работаете с компьютерами и Интернетом, то вы почти наверняка знакомы с кабелями Ethernet. На самом деле, есть большая вероятность, что он у вас уже есть — возможно, устаревший CAT-5, который считался лучшим вариантом несколько лет назад, но теперь вам нужен более современный вариант .

Купить кабель Ethernet не так просто, как раньше: все больше брендов конкурируют друг с другом и становятся все более продвинутыми. Вместо того, чтобы быть топовой моделью CAT-5e, теперь у вас есть другие варианты, такие как Cat-5, Cat-6A, CAT-7, а теперь даже CAT-8. Кроме того, есть аксессуары для кабеля Ethernet, которые вы можете использовать, например, лучший разветвитель Ethernet и одновременное подключение нескольких устройств, чтобы максимально использовать услуги ведущего интернет-провайдера, за которые вы платите.

Какой бы ни была ваша цель, например, домашняя сеть или, возможно, настройка компьютера, связанная с работой, если вы работаете с физическими машинами, вы, вероятно, захотите узнать, какой кабель Ethernet лучше всего подходит для вашей конкретной ситуации.Если это так, расслабься, я тебя прикрыл. Даже для игровых консолей или лучших ноутбуков стоимостью менее 2000 долларов эти кабели будут идеальными, если вы также выберете лучший адаптер Ethernet для Switch или других консолей.

3 верхних кабеля Ethernet

Эти кабели от DBillionDa Direct используют новый стандарт Cat 8, который обеспечивает чрезвычайно высокую скорость. Они бывают разной длины от 6 футов до 100 футов и даже защищены от атмосферных воздействий для использования на открытом воздухе.

  • Наивысшая скорость — молниеносная скорость передачи данных до 40 Гбит / с
  • Он состоит из 4 экранированных витых пар, которые увеличивают скорость передачи данных
  • Устойчив к электромагнитным помехам, что означает, что кабель обеспечивает высочайшую точность передачи данных на большие расстояния передача

Этот кабель Ethernet Cat 6 от Jadaol — более дешевая альтернатива предыдущей. Он должен работать одинаково хорошо с дополнительным преимуществом в виде уникального дизайна.

  • Высокая скорость — сверхбыстрый поток данных 10 Гбит / с
  • Плоский кабель уникальной формы обеспечивает более чистую и безопасную установку
  • Он имеет тройное экранирование, что делает его долговечным. тип Cat 6, что означает, что он поддерживает до 1 Гбит / с и широкополосную связь с высокой пропускной способностью, что будет очень заметно при сравнении типов кабелей cat5 и cat6.

    • Высокая скорость — до 1000 Мбит / с для быстрого потока данных
    • Гибкий кабель Ethernet с прочной внешней оболочкой из ПВХ для защиты
    • Гарантия 1 год для вашего спокойствия

    На что обращать внимание при покупке кабеля Ethernet ( AKA Internet Cord)

    Чтобы узнать, какой сетевой кабель лучше всего подходит для вас, вам необходимо знать особенности того, для чего он предназначен.Тип сетевого кабеля, который вам понадобится, в основном определяется скоростью используемого вами Интернета.

    Нет особого смысла платить за высокоскоростной интернет, если все, с чем вам нужно работать, — это кабели Cat 3. С другой стороны, покупка высокоскоростного кабеля Ethernet, скорее всего, будет пустой тратой, если вы не собираетесь использовать более высокую скорость Интернета, чтобы соответствовать ему и полностью использовать его потенциал.

    Категория и совместимость

    Наиболее распространенным видом кабеля Ethernet является неэкранированная витая пара (UTP), поскольку они менее дороги и с ними проще работать, чем с их экранированными аналогами.Кабели UTP бывают разных типов, но вы, скорее всего, будете видеть это Cat 5-8.

    Одна из наиболее важных вещей, которую следует помнить, это то, что кабель UTP может быть заменен на категорию ниже, но более низкую. не может быть заменен на более высокий. Например, вы можете использовать Cat 6 вместо Cat 5, но вы не можете использовать Cat 5 или 6 вместо Cat 8.

    Лучшие обзоры кабелей Ethernet

    Эти гигабитные кабели Ethernet от DBillionDa Direct используют новый Стандарт Cat 8, который составляет , чрезвычайно высокий, быстрый .Они бывают разной длины от 6 футов до 100 футов и даже защищены от атмосферных воздействий для использования на открытом воздухе. Кабели типа Cat 8 очень мощные с полосой пропускания 2000 МГц и способностью передавать данные до 40 Гбит / с , что позволяет вам в полной мере использовать максимальную пропускную способность, предоставленную вам вашим интернет-провайдером, с этой высокой скоростью. сетевой кабель.

    Он использует разъемы RJ45, подобные тем, что были до него. Разъемы покрыты золотом, что никоим образом не влияет на производительность, но очень стильно и поможет отличить его от других кабелей, которые у вас могут быть.

    Весь кабель очень устойчив к EM I, и, поскольку он относится к категории 8, кабель очень универсален и может заменять любые другие кабели Ethernet для любых целей, которые вы сочтете подходящими, что означает, что у вас больше не будет беспокоиться о таких вещах, как cat6 vs cat7 или о любых других сравнениях кабелей.

    В целом, эти кабели чрезвычайно универсальны и работают с высочайшим качеством, поэтому они должны соответствовать любым потребностям, которые могут возникнуть в отношении кабеля Ethernet.

    Единственным недостатком этих кабелей является их цена, которая выше, чем у других кабелей в этом списке, но это слишком ожидаемо, глядя на такой большой скачок качества, и вполне оправдывает свою цену, если вы можете себе это позволить.Это лучший вариант для игр, а также вариант №1 для PS4.

    • Самый быстрый и высокоскоростной кабель Ethernet — до 40 Гбит / с
    • Он состоит из 4 экранированных витых пар, которые увеличивают скорость передачи данных
    • Устойчив к электромагнитным помехам, что означает, что кабель обеспечивает высочайшую точность передачи данных на большие расстояния
    • Цена может быть выше, чем у других в этом списке

    Этот кабель Ethernet Cat 7 от Jadaol — более дешевая альтернатива предыдущему варианту и отличная, более стабильная альтернатива Wi-Fi.Он должен работать одинаково хорошо с дополнительным преимуществом в виде уникального дизайна. Этот кабель плоский, что означает, что его можно сделать заподлицо со стеной или даже спрятать под ковром. Такая конструкция очень удобна и должна значительно упростить прокладку кабеля Ethernet .

    Jadaol четко продумала удобство использования этого кабеля, поскольку они также предоставляют 15 зажимов для каждого кабеля.

    Зажимы предназначены для помощи при прокладке кабеля и отлично подходят для прокладки этого кабеля вдоль стены или вокруг углов, например дверных проемов, с которыми возникают проблемы с некоторыми кабелями Ethernet.

    Этот кабель Ethernet от Jadaol прочен , несмотря на то, что он очень тонкий , и не имеет проблем с производительностью.

    Он прибывает на 50 футов без изменений, поэтому он может быть слишком большим для ваших целей, но находится в пределах 100-метрового предела, поэтому не должно быть большой задержки, если она вообще есть, и он использует разъемы RJ45 с обычной полосой пропускания 250 МГц.

    Единственная проблема, с которой я когда-либо сталкивался, заключается в том, что они скручиваются, что приводит к застреванию центра в этой форме.К счастью, его можно выпрямить с минимальной нагрузкой на кабель, и после этого проблем не должно возникнуть.

    • Высокая скорость — 10 Гбит / с
    • Он состоит из 4 витых пар проводников, снижающих индукционные помехи
    • Он имеет тройное экранирование, что делает кабель Ethernet долговечным. лучшие кабели Ethernet. Это тип Cat 6, что означает, что он поддерживает до 1 Гбит / с и широкополосную связь с высокой пропускной способностью, что будет очень заметно при сравнении типов кабелей категории 5 и 6.Он также использует разъемы RJ45, которые поддерживают полосу пропускания 250 МГц и являются наиболее распространенными разъемами для кабелей Ethernet, что означает, что у него не должно быть проблем с совместимостью. Для более быстрых вариантов выберите CAT 6A, CAT 6E, CAT 7 или CAT 8.

      Большинство Ethernet-кабелей Cat 6 поставляются с пластиковым сердечником, чтобы они не сгибались слишком сильно, что увеличивает долговечность и продлевает срок службы кабеля. Он также бывает разной длины от 3 до 50 футов, которые находятся в пределах 100-метрового предела, поэтому вы должны иметь возможность выбрать длину, наиболее подходящую для вашей цели, и исключить как можно больше шансов на задержку.

      Этот кабель Ethernet должен поддерживать большинство домашних применений с высокой скоростью без необходимости длительного использования. В маловероятном сценарии, когда он поврежден и его необходимо заменить в течение первого года после того, как вы приобрели его, на кабель предоставляется годовая гарантия. Он даже имеет низкую цену, несмотря на то, что это высококачественный кабель, обеспечивающий надежное подключение к Интернету, позволяющий использовать максимальную пропускную способность.

      Единственная проблема, с которой вы должны столкнуться с этим кабелем, связана с пластиковым покрытием разъемов.Иногда они сталкиваются с зажимами, которые фиксируют кабель на месте при взаимодействии с машиной. К счастью, есть очень быстрое и простое решение — аккуратно вручную удалить немного лишнего пластика. Это не очень сложная задача, и она того стоит, чтобы не платить двойную цену за тот же кабель от другого поставщика.

      • Высокая скорость — до 1000 Мбит / с
      • Гарантия 1 год
      • Гибкий кабель Ethernet с прочной внешней оболочкой из ПВХ для защиты

      Эти кабели Cat 6 от Mediabridge соответствуют стандарту для кабелей Cat 6, что означает, что они должны быть полностью поддерживает скорость до 1 гигабит в секунду и может превышать ее до 10 гигабит в секунду в определенных условиях.Они должны служить дешевой альтернативой, если вы предпочитаете традиционный кабель плоской конструкции предыдущего входа Cat 6.

      Кажется, этот кабель выпускается только в 15-футовом варианте, хотя я знаю, что Mediabridge действительно продает кабели Ethernet Cat 6 разной длины.

      Для этого конкретного 15-футового кабеля может быть недостаточно для ваших целей, но если это так, то он должен работать так же хорошо, как и любой другой кабель типа Cat 6 для вас.

      Были случаи, когда Mediabridge доставляла поддельные кабели при заказе у них, хотя обычно они быстро реагируют и заменяют эти кабели, когда их приносят.

      У меня никогда не возникало этой проблемы, но это одна из тех цен, которые вы платите, приобретая оборудование по такой низкой цене, как это.

      • Высокая скорость — до 10 Гбит / с
      • Доступный
      • Кабель включает свободный ремешок на липучке

      Кабель Tera Grand Ultra Flat Ethernet — еще один надежный продукт для быстрого и стабильного подключения к Интернету.

      У вас не будет такой проблемы, когда середина будет изогнута в круглую форму, но если вы это сделаете, этот прочный кабель можно будет легко выпрямить.

      Этот конкретный кабель рассчитан на гораздо более высокую пропускную способность и скорость, поскольку это Cat 7 вместо предыдущего поколения Cat 6, поэтому, если ваш старый кабель недостаточно быстр для ваших целей, тогда это дешевое обновление, которое должно служить Вы хорошо.

      Поскольку это кабель Cat 7, он совместим практически с любой ситуацией, в которой вам может понадобиться кабель Ethernet, и единственное сравнение, которое вам нужно будет сделать, это cat7 и cat8, которые не должны возникать очень часто.

      • Высокая скорость — до 10 Гбит / с
      • Высококачественный экранированный кабель, обеспечивающий долговечность кабеля
      • Гибкость делает конструкцию удобной

      Этот кабель категории 6 имеет большое значение.Он бывает разной длины от 1 фута до 150 футов и одновременно является гибким и прочным.

      При меньшей длине этот кабель — все, что вам может понадобиться в кабеле Ethernet категории 6, но чем длиннее, тем он менее надежен.

      • Высокая скорость — до 10 Гбит / с
      • Имеет лицевую разгрузку от натяжения, которая делает кабель долговечным
      • Его гибкость гарантирует высокоскоростную передачу данных

      Это тот же кабель Ethernet Mediabridge Cat 6, получивший оценку предыдущего решения Mediabridge Ethernet но этот бывает разной длины от 10 футов до 100 футов.

      Он имеет те же проблемы, которые первоначально упоминались в другой записи Mediabridge, но он сертифицирован для использования на высоте 100 футов при сохранении скорости 10 гигабит в секунду, что не всегда гарантируется с такими недорогими кабелями.

      К этим кабелям прилагается ремешок на липучке, облегчающий прокладку кабелей, а упаковка чрезвычайно удобна. Он удерживает кабели свернутыми и плотно закрепленными, а также обеспечивает прозрачное окно снаружи, чтобы вы могли видеть ваш кабель.

      Это делает упаковку от Mediabridge отличным решением для хранения неиспользуемых кабелей.

      • Высокая скорость — до 10 Гбит / с
      • Доступно
      • Он совместим с любым устройством Ethernet

      Длина кабеля

      Длина каждой категории кабеля может быть разной, хотя для категорий мы будем смотреть на вас не найдешь кабеля длиной более 100 метров. Длина используемого кабеля не должна оказывать какого-либо заметного влияния на скорость кабеля, пока вы остаетесь в пределах этого 100-метрового предела.

      Следует отметить, что чем длиннее кабель, тем меньше задержка, но даже на максимальных 100 метрах задержка составляет около 0,00035 миллисекунд. Если вы начнете превышать этот предел, вы можете столкнуться с большими задержками и более серьезными проблемами, такими как потеря данных, поэтому не увеличивайте длину данных.

      Долговечность и стиль

      При поиске кабеля Ethernet вы можете заметить букву рядом с категорией кабеля, например Cat 5e или Cat 6a. Технически это отдельные категории кабелей, отдельно от категорий 5 и 6.

      В случае Cat 5e он работает на тех же скоростях, но с лучшей защитой от электромагнитных помех (EMI). Cat 6a также обеспечивает лучшую защиту от электромагнитных помех и обеспечивает лучшую производительность, чем Cat 6, что более заметно на более высоких скоростях.

      Эти типы кабелей будут особенно важны, если вы работаете в зоне с большим количеством электромагнитных помех, но если нет, то их можно просто рассмотреть из-за их скорости.

      Часто задаваемые вопросы:

      1.Какие кабели Ethernet самые лучшие?

      Три лучших кабеля Ethernet, которые мы рекомендуем.

      1. Кабель DBillionDa Direct CAT8 Gaming Ethernet — эти кабели от DBillionDa Direct используют новый стандарт Cat 8, который обеспечивает чрезвычайно высокую скорость. Они бывают разной длины от 6 футов до 100 футов и даже защищены от атмосферных воздействий для использования на открытом воздухе.
      2. Jadaol Best Cat 7 Flat Ethernet Cable —
      Этот Ethernet-кабель Cat 6 от Jadaol — более дешевая альтернатива предыдущей.Он должен работать одинаково хорошо с дополнительным преимуществом в виде уникального дизайна.
      3. Патч-кабель AmazonBasics Ethernet — лучший Cat 6 —
      Патч-кабель Ethernet AmazonBasics RJ45 Cat6 Ethernet относится к типу Cat 6, что означает, что он поддерживает скорость до 1 Гбит / с и широкополосную связь с высокой пропускной способностью, что будет очень заметно, когда сравнение типов кабелей cat5 и cat6.

      2. Для чего используется кабель CAT 7?

      Кабель категории 7, более известный как кабель CAT 7 или Cat-7, используется для построения кабельной инфраструктуры Gigabit Ethernet.Кабель CAT 7 может передавать данные со скоростью до 600 МГц.

      3. Имеет ли значение, какой кабель Ethernet я использую?

      Да, это важно. Хотя некоторые кабели Cat5 теоретически могут работать с гигабитными скоростями, небольшая стоимость перехода на более надежные кабели Cat5e или Cat6, вероятно, оправдана. На самом деле скорость вашего Ethernet определяется множеством факторов, и вполне возможно, что вы никогда не получите гигабитных скоростей, независимо от оборудования и кабелей, которые вы используете.

      4. Имеет ли значение хороший кабель Ethernet?

      Более высокие скорости более современных и качественных кабелей Ethernet могут иметь большое значение. Часто проблемы возникают при использовании старых сетевых кабелей. У большинства из нас за долгие годы накопился ассортимент кабелей Ethernet. Они могут быть из предыдущих стандартов и могут повлиять на производительность.

      5. Какой кабель Ethernet самый быстрый?

      В то время как Cat 8, кабели Ethernet следующего поколения, уже не за горами, Cat 7a (Cat 7 «расширенный») является самым производительным кабелем Ethernet, доступным на данный момент.Как и в случае с Cat 6a и Cat 7, кабель Cat 7a поддерживает скорость передачи данных до 10 000 Мбит / с, но максимальная полоса пропускания значительно выше на 1 000 МГц.

      Как купить лучшие кабели Ethernet

      Важно выбрать правильный кабель Ethernet, чтобы обеспечить наилучшую производительность по лучшей цене: Cat 5, Cat 5e, Cat 6, Cat 6a, Cat 7, что лучше всего купить?


      Ethernet IEEE 802.3 Включает:
      Введение в Ethernet
      Стандарты
      Структура кадра данных Ethernet
      100 Мбит / с Fast Ethernet
      Гигабитный Ethernet, 1GE
      10 Gigabit Ethernet, 10GE
      Однопарный Ethernet, SPE
      Кабели Ethernet
      Как купить кабели Ethernet
      Маршрутизаторы, концентраторы, коммутаторы — отличия
      Коммутатор Ethernet
      Как купить лучший коммутатор Ethernet
      Промышленный коммутатор Ethernet
      Питание через Ethernet, PoE
      Разветвитель Ethernet
      Операторский Ethernet
      Страница покупок продуктов Ethernet


      Купить кабель Ethernet не всегда так просто, как может показаться.Существует огромный выбор сетевых кабелей разных типов; Cat 5, Cat5e, Cat 6, Cat 6e и Cat 7, а также цвета разной длины и т.п. Их можно приобрести у множества различных поставщиков.

      Важно купить правильный сетевой кабель: слишком много укажите, и вы заплатите слишком много; занижайте его, и производительность будет снижена, а локальная сеть или канал Ethernet не будут работать так хорошо, как могли бы.

      Правильный выбор кабеля Ethernet обеспечит достижение наилучшей производительности по наиболее выгодной цене.

      Чтобы обеспечить закупку лучших сетевых кабелей для системы, необходимо иметь некоторое представление о том, что необходимо. Стоит потратить немного времени на то, чтобы точно оценить, что вам нужно, и выяснить различные варианты доступных кабелей Ethernet.

      Такие аспекты, как производительность, цена, доступность, качество и многое другое, влияют на принятие решения. Хотя о некоторых сложно судить, знание фактов может помочь принять обоснованное решение о том, какой кабель Ethernet лучше купить.

      Разъем Ethernet RJ45 на кабеле Ethernet

      Требования к кабелю Ethernet

      Локальные сети в наши дни стали обычным явлением. В домах с широкополосным доступом есть маршрутизаторы, которые не только предоставляют Wi-Fi, но также имеют опцию Ethernet — типичные маршрутизаторы для небольших офисов или домашних локальных сетей часто имеют четыре порта Ethernet, а для более крупных офисов обычно будут выделенные маршрутизаторы Ethernet и Точки доступа Wi-Fi можно будет расположить по мере необходимости. Маршрутизаторы и дополнительные коммутаторы означают, что потребуется гораздо больше кабелей Ethernet.

      Несмотря на то, что Wi-Fi развивается и предлагает гораздо более высокие уровни производительности, также развивается Ethernet и связанные с ним сетевые кабели во многих случаях. Wi-Fi может зависеть от местоположения; есть ли на пути препятствия, расстояние до роутера и многое другое. Кабели Ethernet обеспечивают надежный уровень производительности и часто предпочтительны для многих офисов, а также могут быть очень полезны для домашних локальных сетей.

      Обдумывая, какой кабель использовать, помните, что для многих подключений самым медленным каналом является подключение к Интернету.Даже широкополосный оптоволоконный кабель будет медленнее, чем обычные кабели Ethernet, поэтому, если он предназначен только для работы в Интернете, тогда будет достаточно кабеля Ethernet среднего размера.

      Когда лучшие кабели Ethernet вступают в свои права, это когда файлы передаются между устройствами для резервного копирования, потокового видео, потоковых игр и т.п. Более высокие скорости более современных и лучших кабелей Ethernet могут иметь большое значение.

      Часто проблемы могут возникнуть при использовании старых сетевых кабелей.У большинства из нас будет накопление кабелей Ethernet, приобретенных за долгие годы. Они могут быть из более ранних стандартов и могут повлиять на производительность. Если кабель поставляется с новым маршрутизатором Ethernet, то, вероятно, это одна из более новых категорий, которые будут быстрыми.

      Характеристики кабеля Ethernet

      Существует несколько категорий кабелей Ethernet, которые можно увидеть в рекламе. Cat 5, Cat 6, Cat 7 широко доступны, причем Cat 5 является самым старым стандартом, а Cat 7 — новейшей категорией сетевых кабелей с максимальной производительностью.

      Кабели разных категорий имеют разные уровни производительности, поэтому важно выбрать кабель, который будет соответствовать требованиям системы.

      Используя приведенную ниже таблицу, легко увидеть сравнение уровней характеристик кабелей на момент их покупки.

      Обзор производительности кабеля Ethernet
      Категория Экранирование Макс.скорость передачи (на 100 метров) Макс.пропускная способность
      Cat 5 неэкранированный 10/100 Мбит / с 100 МГц
      Cat 5e неэкранированный 1000 Мбит / с / 1 Гбит / с 100 МГц
      Cat 6 Экранированный или неэкранированный 1000 Мбит / с / 1 Гбит / с > 250 МГц
      Кат. 6а экранированный 10000 Мбит / с / 10 Гбит / с 500 МГц
      Cat 7 экранированный 10000 Мбит / с / 10 Гбит / с 600 МГц
      Cat 8 экранированный 25 Гбит / с или 40 Гбит / с * 2000 МГц

      * 25 Гбит / с для Cat 8.1 и 40 Гбит / с для Cat 8.2.

      Совместимость

      Одно из преимуществ кабелей Ethernet заключается в том, что они взаимозаменяемы и обратно совместимы. Единственная реальная проблема с использованием кабеля старого типа, такого как Cat 5, заключается в том, что он не поддерживает такую ​​высокую скорость передачи данных.

      Можно подключить кабель категории 5 к маршрутизатору с новейшим интерфейсом 10G Ethernet. Проблема только в том, что кабель будет замедлять передачу данных. Это может быть или не быть проблемой в зависимости от типа передачи файлов.

      Аналогичным образом можно подключить кабель Cat 7 к старому маршрутизатору, который не поддерживает новейшие скорости. и все будет нормально работать.

      Это означает, что при покупке кабеля Ethernet существует большая гибкость — хуже всего то, что сетевой кабель может немного замедлить работу.

      Длина кабеля Ethernet

      Кабели Ethernet

      бывают различной стандартной длины. Хотя можно построить свои собственные кабели, большинство людей захотят использовать один из готовых кабелей.

      Широко доступны кабели различной длины: 0,5, 1, 1,5, 2, 5, 10, 20 метров очень распространены. Широко распространены длинные кабели Ethernet, и относительно легко найти максимальную длину около 75 метров. Если требуются разные длины, сделайте покупки вокруг, потому что доступен огромный выбор, и разные склады будут иметь в наличии кабели разной длины, некоторые с гораздо большим выбором, чем другие.

      При определении длины убедитесь, что кабель достаточно длинный.Обычно необходимо немного провисать, потому что кажется, что кабели всегда должны быть длиннее, чем самые короткие измеренные длины. Оставьте небольшой запас, но не настолько, чтобы можно было использовать большую длину кабеля. Длинные кабели Ethernet могут быть замечательными, но если переборщить с ними, они могут оказаться слишком большим плюсом! При этом любую дополнительную длину можно аккуратно связать петлей и закрепить кабельной стяжкой.

      Очевидно, что при прокладке кабеля в доме вместе с прочей постоянной проводкой, кабель в катушке будет куплен и подключен к соответствующим розеткам в соответствии с требованиями.Катушки кабеля Ethernet можно купить в барабанах длиной до 500 метров и более.

      Цвет кабеля

      Хотя для многих приложений цвет кабеля не важен, в некоторых случаях может быть очень полезно иметь возможность выбрать цвет.

      Когда вместе много кабелей, может быть полезно иметь множество разных цветов, и это помогает проследить кабели и убедиться, что правильный кабель подключен в правильном месте. Этот тип вещей может быть полезен, когда большой маршрутизатор или коммутатор имеет много соединений или имеется патч-панель с некоторым описанием.Также, если есть длинные кабели Ethernet, возможно, с другими, это может помочь в идентификации кабелей.

      В некоторых случаях цветовой код кабеля Ethernet может быть разработан для кабелей с различным назначением или для тех, которые подключены к разным ветвям локальной сети. Вот так цвета кабеля можно найти с пользой.

      Для домашнего использования в домашних локальных сетях сложность намного меньше, и цветовая кодировка проводов обычно не является проблемой. Здесь может потребоваться выбор цвета, чтобы сделать его менее заметным — серый может быть хорошим выбором, поскольку он довольно нейтральный, хотя есть гораздо больше цветов, чтобы скрасить вещи.

      Поставщики

      Существует много разных поставщиков кабелей Ethernet. Некоторые из них могут быть специализированными поставщиками, а другие, такие как Amazon, также имеют огромное количество других товаров.

      Для коммерческих установок обычно требуется обратиться к поставщику, у которого есть учетная запись, чтобы товары можно было покупать, а количество различных поставщиков, имеющихся у компании, было минимальным.

      Однако для многих приложений можно обратиться к разным поставщикам.Amazon — это просто, а доставка обычно очень быстрая. Если качество является проблемой, то из огромного списка доступных товаров можно выбрать марку с хорошей репутацией.

      В других случаях может быть выбран специализированный поставщик ИТ или кабеля. Это всегда баланс между производительностью (включая надежность), доступностью и стоимостью. При этом качество большинства кабелей очень хорошее, а производительность зависит от выбора типа категории.

      Сводка по выбору кабеля Ethernet

      Важным решением при покупке кабелей Ethernet является выбор лучшего кабеля.Преимущество производительности по сравнению с затратами.

      Маркировка на кабеле Ethernet Cat 5e

      Для домашнего использования Кабель Cat 5e в настоящее время обычно подходит для большинства приложений, хотя в ближайшие годы они могут начать ограничивать скорость по мере дальнейшего увеличения. Подключение к Интернету обычно является основным узким местом, и если вы не передаете постоянно большие файлы, то использование кабеля Cat 6 или Cat 7 вряд ли будет иметь большое значение. В любом случае все оборудование Ethernet должно поддерживать более высокие скорости, и любая передача по умолчанию будет осуществляться на элемент с самой низкой скоростью в любом соединении.

      Если вы хотите быть уверенным в максимальной скорости, тогда вам подойдут кабели Cat 6 и Cat 6a. Они часто не стоят намного дороже, чем Cat 5, и с точки зрения защиты будущего они являются разумным вариантом. Также Cat 5 устарел, поэтому лучше не использовать его.

      Кабели

      Cat 7 на данный момент не имеют большого преимущества перед Cat 6a в реальном выражении. Тем не менее, они предлагают лучшее экранирование, и это может помочь поддерживать скорость там, где необходимы длинные кабели Ethernet. Таким образом, для кабелей, которые устанавливаются, например, для подключения к дому, часто лучше заплатить дополнительно, чтобы обеспечить лучшую скорость, и это как можно дольше защитит систему от будущего.

      Для коммерческих систем, очевидно, стоит доплачивать за самые быстрые кабели. Небольшая экономия за счет производительности может стоить денег в долгосрочной перспективе.

      Темы беспроводного и проводного подключения:
      Основы мобильной связи
      2G GSM
      3G UMTS
      4G LTE
      5G
      Вай-фай
      IEEE 802.15.4
      Беспроводные телефоны DECT
      NFC — связь ближнего поля
      Основы сетевых технологий
      Что такое облако
      Ethernet
      Серийные данные
      USB
      SigFox
      LoRa
      VoIP
      SDN
      NFV
      SD-WAN

      Вернуться к беспроводному и проводному подключению

      12 лучших коаксиальных кабелей для Интернета, телевидения, модема, антенны

      Вы когда-нибудь пытались смотреть свой любимый телеканал только для того, чтобы увидеть искаженное изображение или искаженный звук? Это может расстраивать, особенно если вы понятия не имеете, в чем проблема.

      Могу я быть с вами полностью честен? Что ж, не нужно вызывать техника для ремонта, так как виновником может быть некачественный коаксиальный кабель, который требует срочной замены.

      Хотя коаксиальные кабели могут быть не самыми модными продуктами в магазинах, хорошая новость заключается в том, что их легко настроить. но для лучшего выходного сигнала вам нужно выбирать лучшие коаксиальные кабели на рынке. Не волнуйтесь! Мы здесь чтобы помочь вам.

      Если вы когда-либо имели дело с аудио / видео, ресиверами, телевизорами или звуковыми панелями, то эти шнуры чрезвычайно важны.Без них такое простое дело, как просмотр телевизора, может быть практически невозможным.

      Нужно быстрое решение купить кабель? Просто следуйте этой таблице

      Наши лучшие обзоры коаксиальных кабелей 2021

      1. Amazon Basics Коаксиальный кабель

      • Никелированные разъемы типа F с никелевым покрытием
      • Класс CL2
      • Подключается к устройствам с портами типа F
      • Тройное экранирование
      • Габаритные размеры: 50 футов
      • Один год гарантии

      Иногда бывает сложно найти идеальный коаксиальный кабель, который будет иметь большую ценность.К счастью, Amazon не разочаровывает в том, что касается кабелей.

      Дело в том, что коаксиальный кабель Amazon Basics представляет собой универсальный высокопроизводительный коаксиальный стол класса CL2 по сравнению с другими дорогими альтернативами. Благодаря классу UL CL2 эти кабели можно использовать в стенах, и ваши стены будут выглядеть аккуратнее.

      Он поставляется в упаковке по четыре штуки и обладает большим чувством универсальности, поскольку подключается к устройствам, имеющим порт F-типа. По этой причине вы можете использовать его для подключения к телевизору, спутниковым радиоприемникам, видеомагнитофонам, эфирным антеннам и кабельным модемам.Но это не все; они безопасны для использования как в помещении, так и на открытом воздухе.

      В отличие от некоторых моделей, которые испытывают помехи от радио и электромагнитных частот, у вас будет совершенно другой опыт работы с основами Amazon. Качество на высшем уровне, вы получите чистый звук и яркие визуальные эффекты.

      Этот кабель имеет яркую привлекательность благодаря гибкому, но прочному корпусу, состоящему из проводника, трехалюминиевого слоя и материала ПВХ. Наконец, кабели легко подключить прямо из коробки.

      Плюсы

      • Изготовлен из прочного материала
      • Легко подключается
      • Нет помех от электромагнитных помех и RF
      • Имеется гарантия
      • Многофункциональный
      • Нет инструкций по способу использования разъемы.

      2. Высокоскоростной коаксиальный кабель C2G для интернет-модема

      • Изящный дизайн размером 5,75×4,25×0,75 дюйма
      • Тройное экранирование
      • Разъемы F-типа
      • ARE разъемы с золотым покрытием
      • Разъемы с защитной крышкой из оплетки

      Коаксиальные кабели жизненно необходимы в различных аудио- и визуальных установках.Если вы использовали более тяжелые и жесткие коаксиальные кабели, вы будете рады обнаружить модемный кабель C2G 28721 RJ11.

      Безусловно, C2G — лучший коаксиальный кабель для интернета и поддерживает высокие скорости интернета. Есть несколько вещей, которые выделяют их среди других аналогичных продуктов.

      Это универсальный кабель, который можно подключить к видеомагнитофону, кабельной приставке или устройствам с портом F-типа, который подключается к телевизору с входом F-типа.

      Кабель изящный и гибкий, поэтому его можно аккуратно уложить в разных местах, сохраняя при этом их функциональность.

      Разъемы устойчивы к ржавчине и обладают высокой прочностью. Кроме того, формованная оболочка защищает проводник.

      Разъемы передают превосходный видеосигнал и рассчитаны на длительный срок службы. Кроме того, существует плетеная крышка, которая обеспечивает минимальный шум и повышает качество видео.

      Плюсы

      • Супер-гладкий дизайн
      • Универсальный
      • Гибкие и аккуратно складываются в небольших местах
      • Высококачественные разъемы
      • По разумной цене
      • Высококачественные видеосигналы без шумовых помех
        Это недоступны в различных цветовых вариантах.

      3. Коаксиальный кабель CIMPLE CO, белый RG6

      • CL2, предназначенный для использования в помещении и на открытом воздухе
      • Измерение 25 футов
      • Имеет высококачественные медные разъемы
      • Сделано в США
      • Передача 75 Ом

      Коаксиальные кабели вдыхают жизнь в аудио- и визуальные устройства, поэтому я выбрал CIMPLE CO, на который предоставляется десятилетняя гарантия от уважаемой компании.

      Прежде всего, эти кабели подходят для телевизоров, спутниковых ресиверов, кабельных модемов, эфирных антенн и т. Д.В то время как некоторые кабели раздражающе жесткие, кабели CIMPLE CO разные и гибкие. Почему это важно? Они могут поместиться в небольших помещениях, где другим будет сложно поместиться.

      Эти CIMPLE Co бывают разной длины и подходят для длинных или коротких дистанций. Эта модель является кабелем с низким радиусом действия, но также обеспечивает высококачественные сигналы и превосходное изображение на больших расстояниях.

      В отношении этих кабелей еще следует отметить то, что они идеально подходят как для использования внутри помещений, так и на открытом воздухе, поскольку они устойчивы к атмосферным воздействиям благодаря экрану из ПВХ.

      Разъемы качественные, и вы можете быть уверены, что сигналы не прервутся. Они предлагают высокие частоты для покрытия широкого диапазона от 2,3 МГц до 3,0 ГГц. В то же время они обеспечивают впечатляющее сопротивление 75 Ом, которое непрерывно проходит по всему кабелю.

      Pros

      • Разъемы премиум-класса
      • Высококачественная передача
      • Доступны разной длины
      • Подходит как для больших, так и для малых расстояний
      • Универсален для различных услуг
      • на открытом воздухе
      • Средний разъем выходит за пределы фитинга порта F.

      4. Коаксиальный цифровой аудио-видео кабель PHAT SATELLITE INTL RG6

      • Многофункциональный
      • Использует два штекерных разъема F-типа
      • 75-OHM RG6 кабель
      • Разъемы с алюминиевым слоем 35 Латунные соединители типа F
      • Сертификация UL и ETL

      Отсутствие качественного коаксиального кабеля для ТВ может стать катастрофой в ожидании. Но подождите, кабели PHAT SATELLITE INTL — отличный выбор, если вы ищете ценность и производительность.
      Эти кабели универсальны и подходят для подключения телевизоров, кабельных модемов, эфирных антенн, спутниковых ресиверов и других устройств F-типа.

      Этот высокопроизводительный кабель гарантирует четкий и четкий сигнал без помех от электромагнитных или радиочастот. Кроме того, полное сопротивление кабеля составляет 75 Ом, и он работает непрерывно.

      Когда я переключу наше внимание на разъемы, вы с радостью заметите, что они прочного типа F и имеют алюминиевый экран.Я высоко ценю покрытие из ПВХ, которое делает его идеальным для внутренней и внешней команды. Кроме того, куртка из ПВХ имеет сертификаты UL и ETL.

      В отличие от большинства вариантов с никелевым покрытием, разъемы PHAT SATELLITE INTL изготовлены из чистой латуни высокого качества. Наконец, установка проста и не требует времени на настройку.

      Pros

      • Высокое качество и четкий сигнал
      • Готово к использованию
      • Разумная цена
      • Экранирование из ПВХ защищает от воды
      • Имеет сертификаты UL и ETL
      • Универсальный или многоцелевой Немного жесткий и, следовательно, не такой гибкий

      5.Коаксиальный кабель GTOTd

      • Разъемы F-типа
      • Разъемы состоят из проводника, алюминиевого слоя и слоя ПВХ
      • UL-рейтинг
      • Измерение четырех футов
      • Никелированные разъемы
      • 75-OHM RG6 коаксиальный кабель

      Наш следующий продукт — коаксиальный кабель GTOTd, который поставляется в недорогой упаковке, включающей один коаксиальный кабель длиной четыре фута и один разъем. Если вы ищете кабель с хорошей структурой, меньшим количеством искажений и высокой производительностью, то это то, что вам нужно.

      F-соединители имеют зазубрины и безопасны для использования на открытом воздухе. Они соответствуют стандартам UL, поэтому подходят для использования в стенах, что обеспечивает аккуратность.

      Кабель многоцелевой, но просто упомяну, что вы можете подключать видеомагнитофоны, спутниковые ресиверы, телевизоры, эфирные антенны и другие устройства с портами F.

      С этой точки зрения качество сигнала является высшим, без радиочастотных и электромагнитных помех.

      Разъемы выполнены прочно, с проводником, тремя алюминиевыми экранами и крышкой из ПВХ.Следовательно, я считаю его гибким в использовании и подходящим для узких углов. Разъемы легко установить, так как они имеют крышки, которые легче захватывать.

      Pros

      • Высококачественные разъемы
      • Простота установки
      • Крышка из ПВХ защищает от воздействия влаги
      • Они встроены в стену, поэтому обеспечивают аккуратную установку
      • Многофункциональность на F- тип портовых устройств
      • Некоторые пользователи считают, что кабели не подходят для подключения к Интернету.

      6. Кабель имеет значение Коаксиальный кабель

      • Класс CL2 в стене
      • Счетверенный экран
      • Высококачественная оболочка из ПВХ
      • Разъемы с четырьмя алюминиевыми слоями
      • Значение A Три упаковки
      • Провод 18 AWG

      При поиске кабеля для домашнего использования вам не понравится тот, который не испортит ваши стены. Кабельные материалы — хороший выбор, поскольку они имеют рейтинг CL2 и, следовательно, кабели для встраивания в стену.

      Послушайте это; вы получите больше пользы, так как пакет поставляется в виде трех частей с запасным на случай замены.Тот факт, что его рейтинг RG6 означает, что он приемлем для большинства подключений.

      В остальном, их производительность выше всяких похвал и не может сравниться с другими дешевыми решениями в магазине. Они многофункциональны и подходят для использования с устройствами с портами F-типа, такими как кабельная коробка, модемный кабель, видеомагнитофон, кабельное телевидение, антенный кабель и т. Д.

      Кабель также имеет прочные разъемы, обеспечивающие надежное соединение. Экранирование премиум-класса состоит из сплошного проводника, алюминиевых слоев и оплетки, защищающих от радиочастотных и электромагнитных помех.

      Оболочка из ПВХ является гибкой и соответствует классу CL2 и CM с точки зрения пожарной безопасности. Его легко установить, и вам не понадобится ничего, чтобы все исправить.

      Плюсы

      • Экранирование премиум-класса
      • Рейтинг CL2 означает, что требования к пожарной безопасности полностью выполнены
      • Высокая производительность и четкие сигналы
      • Внутри стены не портят стены
      • Три пакета, следовательно, соотношение цены и качества
      • Универсальный

      7.Коаксиальный кабель Mediabridge

      • Поддерживает портовые устройства F-типа
      • Высококачественное экранирование
      • Соответствует требованиям класса 2, поэтому безопасно для установки в стену
      • Куртка с защитой от ультрафиолетового излучения
      • Имеет крышки для простой установки

      Это может быть утомительно резать небольшие куски кабелей и находить подходящие разъемы или, в худшем случае, оборачивать, чтобы скрыть кабели. За сделку, стоящую своих денег, я настоятельно рекомендую вам выбрать кабель Mediabrige RG6, который отлично подходит и продается по разумной цене.

      Он имеет высококачественное экранирование, а это значит, что здесь меньше электромагнитных и радиочастотных помех. Эта крышка состоит из алюминиевого слоя, поэтому в ближайшие дни вы получите лучший обзор и четкость сигналов.

      Кроме того, благодаря тройному слою, состоящему из куртки с защитой от ультрафиолетового излучения, вы можете использовать их для внутренних или внешних соединений.

      Если вы хотите подключить кабельные модемы, телевизоры, спутниковые ресиверы, OTA-антенны и портовые устройства F-типа, этот кабель универсален для поддержки различных приложений.

      Кабели соответствуют стандарту UL, а это значит, что они подходят для подключения к стене. Кроме того, разъемы F-типа покрыты никелем, тогда как; у них есть заглушки для облегчения установки.

      Pros

      • Соответствие UL, поэтому подходит для установки на открытом воздухе
      • Имеет прочную защиту от электромагнитных и радиочастотных помех
      • Многоцелевой
      • Внутренние соединения
      • Простые крышки для легкой установки
      • Может не поддерживать высокоскоростной Интернет

      8.Кабели Ultra Clarity

      • Класс CL3
      • Тройной экран
      • Позолоченные разъемы

      Безупречный телевизионный сигнал и звук — мечта каждого человека. Плохое соединение или обрыв могут все испортить, а значит, и необходимость в надежном соединении. Если вы ищете лучший коаксиальный кабель для антенны, я настоятельно рекомендую кабели Ultra Clarity Cables.

      Этот двухметровый кабель подходит для подключения к видеомагнитофону, кабельному телевидению, кабельной приставке, кабельному модему, цифровому аудио, спутниковому ресиверу, антенне и многому другому.Благодаря их универсальности вы также можете использовать их для установки систем безопасности, внутренней связи, проводов громкоговорителей и т. Д.

      Они имеют тройной экран и, следовательно, подходят для использования внутри и снаружи помещений. Также многослойность помогает защитить от поражения электрическим током. Кабели имеют класс cl3 и, следовательно, подходят для установки в стене.

      Но если вас, вероятно, интересует состав разъемов, вот ответ. Разъем позолочен, отличается высокой прочностью и устойчивостью к ржавчине.Таким образом, вы уверены в надежном соединении и качественном сигнале, не подверженном поломкам.

      • Защитный экран для четкого сигнала
      • Безопасный в использовании
      • Многоцелевой
      • Долговечный
      • Простота подключения
      • Установка в стену
      • Доступны разные цвета.

      9. Кабели KabelDirekt

      • Разъемы F-типа
      • Универсальные
      • Двойной экран из алюминиевой оплетки и майларовой фольги
      • Медный провод
      • Работает с аналоговыми и цифровыми сигналами
      • месяцев гарантии
      • Позолоченные разъемы

      Этот кабель имеет уникальную конструкцию, которая обеспечивает долговечность, точность и стабильность.Вы можете использовать его для подключения радио, приемника или телевизора к розетке.

      В отличие от современных кабелей, которые работают только с цифровым приемом, KabelDirekt SAT работает также и с аналоговыми сигналами. Он также подходит для передачи через Интернет на модемы или маршрутизаторы.

      Имеет двойной экран из алюминиевой фольги. Это дает ему гибкость и максимальную защиту от электромагнитных и радиочастотных воздействий. Также разъемы имеют внешнюю оболочку из ПВХ, которая защищает проводник.Следовательно, это делает его пригодным как для наружного, так и для внутреннего использования.

      Кабель рассчитан на большие нагрузки и имеет 36-месячную гарантию. В комплект также входят сервисная карта и штекерный разъем.

      Плюсы

      • Высококачественные разъемы
      • Имеет двойной экран
      • Гибкий
      • Работает как с аналоговыми, так и с цифровыми сигналами
      • Универсальный
      • Бренд малоизвестен

      10.Цифровой коаксиальный кабель KabelDirekt

      • Двойной экран из алюминия и майларовой фольги
      • Бескислородный медный проводник
      • Позолоченные разъемы
      • Штыри F-типа

      Нет необходимости покупать несколько кабелей для разных подключений. дом. Почему я говорю это? Вам понадобится только надежный набор коаксиальных кабелей, который будет соответствовать вашим деньгам. Вот почему я остановился на цифровом коаксиальном кабеле KabelDirekt, который продается по невероятно низкой цене.

      Этот кабель имеет двойной экран, состоящий из алюминиевой оплетки и майларовой фольги. Следовательно, это гарантирует надежное соединение с вашим видео или аудио.

      Что-то интересное — это проводник из бескислородной меди, который дает четкий сигнал. Он также обеспечивает высокую эффективность и сводит к минимуму любую деформацию сигнала, тем самым повышая его долговечность.

      Как и большинство коаксиальных кабелей в моем обзоре, этот имеет контакты F-типа, что делает его универсальным кабелем, подходящим для видеомагнитофонов, кабельных модемов, кабельных коробок, антенных разъемов и цифрового маршрутизатора.
      Разъемы покрыты золотом и, следовательно, устойчивы к ржавчине. Это также помогает уменьшить помехи, поскольку медный проводник полностью экранирован.

      Помимо долговечности, на кабель KabelDirekt предоставляется 36-месячная гарантия, и это дает вам уверенность при совершении покупок.

      Плюсы

      • Качественные разъемы
      • Имеет двойной экран
      • Гибкий, подходит для использования на открытом воздухе
      • Многоцелевой
      • Гарантия 36 месяцев
      • Компания малоизвестна

      11.CIMPLE CO CABLES

      • Сделано в США
      • Десятилетняя гарантия
      • Подключение порта F-типа
      • Постоянное сопротивление 75 Ом

      CIMPLE CO CABLES — это американский бренд, известный производством высокопроизводительных кабелей. качественный кабель. В то время как большинство производителей кабелей уклоняются от предоставления гарантий, я считаю десятилетнюю гарантию большим плюсом.

      В остальном кабели универсальны и подходят для использования с эфирными антеннами, кабельными модемами, спутниковыми ресиверами, телевизорами и другими устройствами с портами F-типа.

      Они также популярны у телефонных и интернет-провайдеров. По этой причине я считаю их лучшим коаксиальным кабелем для модема.

      Как будто этого недостаточно, это кабели с низкими потерями для высококачественных изображений и сигналов. Они также подходят для очень длинных пробежек.

      Они отлично подходят для использования внутри и снаружи помещений, так как имеют атмосферостойкое покрытие из ПВХ. Качество передачи на высшем уровне, и вы получите постоянное сопротивление 75 Ом на весь кабель.

      Но подождите, это еще не все.Разъемы изготовлены из прочных материалов и не ломаются, не теряют и не теряют сигнал. Они водонепроницаемы, поскольку имеют двойное уплотнение на каждом конце, защищающее от влаги.

      Плюсы

      • Высококачественные разъемы
      • Универсальность
      • Водонепроницаемость
      • Подходит как для больших, так и для коротких расстояний
      • Поставляется разной длины
      • Оболочка кабеля не имеет класса CL2 этикетка напечатана.

      12. Цифровой коаксиальный кабель Postta

      • Бескислородный провод
      • Счетверенное экранирование
      • Наружная крышка из ПВХ
      • Годовая гарантия

      Если вы постоянно испытываете слабый сигнал обрыва , то вы можете исправить это с помощью цифровых коаксиальных кабелей Postta. Это высококачественные, но многофункциональные устройства для подключения цифрового маршрутизатора, кабельных модемов, кабельных модемов, спутниковых ресиверов, кабельного телевидения и многого другого.

      Они поставляются с двойным экраном, состоящим из четырех экранов из алюминия и оплетки. Таким образом, случаи перекрестных помех, электромагнитных помех, радиочастоты и подавления шума.

      Нужна ли кондуктору защита от окружающего нас воздуха? Однозначно проводник медный и бескислородный. Следовательно, это обеспечивает качественную проводимость и максимальную передачу сигнала.

      Это становится лучше, так как установка проста, а F-соединители легко устанавливаются на соединение.Следовательно, соединение надежное, стабильное, безопасное, и у вас есть гарантия четкого и чистого сигнала.

      Но вот кикер. Кабели имеют высококачественную и экологически чистую внешнюю оболочку из ПВХ. К тому же они гладкие и износостойкие. Гарантия на кабели составляет один год.

      Плюсы

      • Высококачественная проводимость
      • Разъемы имеют водонепроницаемую крышку из ПВХ
      • Многоцелевое использование
      • Гарантия один год
      • Экологичность
      • Диаметр больше стандартных кабелей.

      Сравнение Table Of 12 коаксиальных кабелей

      90

      90

      900

      9158

      9157

      9158

      9148 9

      4 ведущих бренда коаксиальных кабелей на рынке

      На данный момент это лучшие марки коаксиальных кабелей.Давайте узнаем о них.

      1. AmazonBasics

      Вы уже знаете короля технологий Amazon, но знаете ли вы об их собственной торговой марке, которая называется AmazonBasics? Этот собственный бренд гиганта электронной коммерции был основан в 2009 году и в последние несколько лет неуклонно набирал обороты.

      AmazonBasics предлагает широкий спектр доступных, но очень функциональных продуктов, от электроники и мебели до товаров для дома и домашних животных. Помимо коаксиальных кабелей, они также предлагают другие качественные электрические аксессуары, которые пользуются все более высоким спросом.

      AmazonBasics — отличный вариант, если у вас ограниченный бюджет, но вы не хотите экономить на качестве.

      2. MediaBridge

      Некоторые из самых популярных и востребованных коаксиальных кабелей на рынке были произведены MediaBridge, компанией по производству электронных аксессуаров из Нью-Джерси.

      Несмотря на то, что MediaBridge была относительно молодой компанией, основанной около двух десятилетий назад, она приобрела репутацию благодаря своим премиальным, но доступным продуктам.

      И если вы столкнетесь с какими-либо проблемами с коаксиальным кабелем (-ами), которые вы можете в конечном итоге купить у этих парней, их ультра-гладкое обслуживание клиентов оставит вам ощущение хорошего ухода.

      Но мы сомневаемся, что это будет необходимо, потому что популярность этого бренда частично объясняется их надежной прочной продукцией.

      3. CIMPLE

      Видение этого американского бренда довольно просто передано в его названии (да, именно так оно произносится).

      У них есть удовлетворительный выбор наиболее востребованных электронных аксессуаров, таких как коаксиальные кабели, усилители, преобразователи, адаптеры, удлинители, AV-кабели, пульты дистанционного управления, электрические инструменты и многое другое. Эта компания, безусловно, не хочет ничего, кроме как сделать вашу жизнь проще.

      По разумной цене и надежно изготовлен, на каждый из их продуктов предоставляется как минимум 10-летняя гарантия. Несмотря на молодость, это, безусловно, многообещающий бренд, и мы осмеливаемся сказать, что вы не пожалеете, что приобрели один из их коаксиальных кабелей.

      4. C2G

      C2G является ассоциированным брендом французской промышленной группы Legrand, известной во всем мире своим производством розеток, выключателей, кабельных систем и других электронных аксессуаров. Имея несколько баз в Северной Америке.

      Имея почти четыре десятилетия опыта, неудивительно, что их продукты так востребованы торговыми посредниками в различных частях мира.

      Хотя их продукция немного дороже, легко понять почему — если вы купите один из коаксиальных кабелей C2G; мы сомневаемся, что вам придется заменить его в ближайшее время … может быть, даже не при жизни!

      Как выбрать хороший коаксиальный кабель?

      Качество

      Качественный коаксиальный кабель — лучший продукт, когда вы его ищете.Лучший бренд должен предлагать тот, который гарантирует долговечность. Такой кабель должен иметь качественный разъем и изоляцию. Хорошее покрытие, в основном из ПВХ, снижает риск окисления медного проводника.

      Экранирование помогает сохранить качество изображения и сигнала, так как меньше электромагнитных и радиочастотных помех. Это особенно важно, если вам нужны длинные кабели.

      Большинство продуктов в нашем обзоре имеют двойной или тройной экран. Алюминиевая фольга лучше всего подходит для экранирования, поэтому перед покупкой рассмотрите такие варианты.

      Экранирование также помогает в шумоподавлении, и, следовательно, вы можете использовать кабели даже в тихой обстановке, например в кинотеатре.

      Покрытие тоже имеет значение. Некоторые из продуктов в нашем обзорном списке покрыты золотом, никелем или покрыты четырехгранником. Все это отличные варианты и могут гарантировать долговечность.

      Да, вы правильно прочитали. Обычно оболочка помогает защитить кабель от воздействия воды, что повышает его долговечность.

      Гибкость

      Гибкость — ключ к выбору правильного кабеля для ваших подключений.В то время как алюминиевый экран является отличным выбором, когда дело доходит до использования в стене, он также позволяет выбирать разную длину. Поэтому размеры вашей стены не имеют особого значения.

      Универсальность

      Еще одним важным фактором при совершении покупок является универсальность кабеля. Рассмотрим кабель, совместимый с портами F. К ним относятся телевизоры, спутниковые ресиверы, модемы и многое другое.

      Кроме того, кабель должен подходить как для внутреннего, так и для наружного использования.Коннектор с покрытием из ПВХ помогает защитить от воздействия окружающей среды.

      Простота установки

      Убедитесь, что разъемы легко захватываются. Это упрощает установку, так как вы можете легко сдвинуть, завинтить или повернуть.

      Длина кабеля

      Обратите внимание на наличие различных длин в зависимости от ваших конкретных требований. Некоторые кабели поставляются в разных упаковках, поэтому вы можете выбрать желаемую длину. Это также дает вам выгоду вместо того, чтобы разрезать длинные кабели на более мелкие части.

      Проверить рейтинги

      Я еще не закончил. Есть некоторые параметры, которые необходимо проверить на этикетках. Большинство коаксиальных кабелей имеют сопротивление 75 Ом для видеосигналов. Это помогает предотвратить потерю сигнала и обеспечивает непрерывную передачу без разрывов.

      Рейтинг

      CL2 означает, что устройство будет обеспечивать четкие аудио- или видеосигналы без электромагнитных или радиочастотных помех.

      Также имеется импеданс 50 Ом, который в основном используется при передаче данных и беспроводных приложениях.

      Преимущества использования коаксиальных кабелей

      • Коаксиальные кабели подходят для использования в цифровой или аналоговой передаче. Благодаря этому они универсальны и, следовательно, подходят для нескольких приложений. К ним относятся телевизоры, кабельные модемы, спутниковые системы, видеомагнитофоны, антенные соединения, подключения к Интернету и многое другое.
      • Коаксиальные кабели имеют более широкую полосу пропускания. Следовательно, они могут поддерживать широкий спектр услуг. Коаксиальные кабели обеспечивают передачу с высокой пропускной способностью.
      • Хотите узнать самое лучшее? Под покрытием из ПВХ многие медные провода могут передавать большой объем данных на сверхскоростях.Поэтому коаксиальные кабели лучше всего подходят для широкополосного подключения и подключения к телевизору.
      • Коаксиальные кабели хорошо изолированы или имеют экранирование, которое помогает минимизировать помехи от электромагнитных или радиочастотных помех. Фактически, это высококачественная передача с меньшим количеством ошибок и высокой скоростью подключения.
      • Коаксиальные кабели имеют большое расстояние между ними, и это обеспечивает усиление. Таким образом, это помогает уменьшить шумовые помехи или перекрестные помехи, которые были бы в случае с перекрученными опциями.
      • На больших расстояниях коаксиальные кабели будут передавать больше данных. Они могут передавать одновременно разные частоты и, следовательно, подходят для мультимедийных приложений.
      • Их легко подключить без использования каких-либо инструментов.
      • По сравнению с оптоволоконными кабелями коаксиальные кабели дешевле.

      Типы коаксиальных кабелей

      Коаксиальный кабель также называют коаксиальным кабелем. Он передает сигналы между различными приложениями. Есть разные типы коаксиальных кабелей.Это:

      RF Коаксиальный кабель

      Они передают радиочастотные сигналы. Это обычные кабели для телевизора с одним контактом, который подходит к RF-порту гаджета.

      Кабель RG-6

      Они имеют большие проводники и обеспечивают высококачественные сигналы. Хотя они гладкие, у них более толстая изоляция. Тем не менее, они легко помещаются в небольших помещениях, например в стенах. Прочтите это руководство, мы обсудим 10 лучших разъемов RG-G.

      Кабель RG-59

      Он похож на RG-6, но подходит для передачи более слабого сигнала.

      Кабель RG-11

      Они толще и сложны в эксплуатации. Однако они переносят объемные данные на большие расстояния.

      Часто задаваемые вопросы

      Имеет ли значение длина кабеля при подключении наружной антенны?

      Да, более длинный кабель лучше, так как он обеспечивает непрерывную передачу. Кроме того, установка проще, чем соединение кабелей меньшего диаметра.

      Какой коаксиальный кабель лучше всего подходит для подключения к телевизору?

      Лучший кабель — это тот, который гарантирует четкий сигнал, высокое качество звука и изображения.Обычно импеданс 75 Ом является лучшим для видеосигналов, поскольку он обеспечивает непрерывную передачу без разрывов.

      Кабель с рейтингом CL2 означает звук, и видео четкое без каких-либо помех от электромагнитных и радиочастот.

      Как узнать, имеет ли коаксиальный кабель наилучшее экранирование?

      Состав экранирующего материала можно проверить на этикетке. Обычно тройной алюминиевый слой является идеальным и обеспечивает высококачественный экран.Стандартный кабель имеет жилу, трехслойную и оболочку из ПВХ.

      Как я могу защитить наружные коаксиальные кабели от внешних элементов?

      При покупке коаксиального кабеля подумайте о кабеле с ПВХ-оболочкой, так как это защитит его от воздействия воды и, следовательно, повысит его долговечность.

      Зачем нужна защита проводнику?

      Проводник сделан из меди, чтобы предотвратить окисление, и важно, чтобы корпус не содержал кислорода.

      Звучит знакомо? Как я уже говорил ранее, покрытие из ПВХ помогает защитить от неблагоприятного воздействия внешних элементов.

      Заключение

      Что в итоге? Коаксиальный кабель — незаменимый продукт, когда речь идет о передаче сигналов из одной точки в другую. Разве не было бы замечательно, если бы у вас был лучший сигнал? Безусловно, качество будет зависеть от типа коаксиального стола.

      Неправильный выбор может быть результатом прерывания передачи сигнала, шумов и перекрестных помех. Это может, мягко говоря, раздражать; поэтому очень важно не торопиться, чтобы получить лучший продукт.

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      2021 © Все права защищены

      TitleAmazon Basics Коаксиальный кабель

      9148 914 914 914 устройств типа

      9149

      e» data-th=»Shielding»/>

      1″ data-th=»Shielding» rowspan=»1″ colspan=»1″/>

      3″ data-th=»Shielding» rowspan=»1″ colspan=»1″/>

      3″ data-th=»Shielding» rowspan=»1″ colspan=»1″/>

      3″ data-th=»Shielding» rowspan=»1″ colspan=»1″/>

      a» data-th=»Shielding» rowspan=»1″ colspan=»1″/>

      Цифровой коаксиальный кабель KabelDirekt

      0″ data-th=»Coating» rowspan=»1″ colspan=»1″/>
      4″ data-th=»Coating» rowspan=»1″ colspan=»1″/>
