Как делают дренаж участка: 4 вида + (инструкции, чертеж, схемы)

Нужен ли вашему участку дренаж- Полезные советы специалистов

Любой дренаж — это дорогостоящая система. Поэтому прежде, чем прокладывать ее, стоит выяснить, действительно ли ваш участок страдает от перенасыщения влагой. Строят дренажи в разных ситуациях: и на вновь обустраиваемых участках, и на тех, что уже давно эксплуатируют, но где вдруг изменяется гидрологический режим. Как же определить, нужен ли ландшафту дренаж?

Красивый сад вокруг дома, роскошные газоны, клумбы, детская площадка, беседка, альпийская горка – у каждого есть своё представление о благоустройстве участка вокруг дома или на даче. Но чтобы времяпрепровождение во дворе приносило вам удовольствие, необходимо приложить немалые усилия к его оформлению. Чтобы растения хорошо прижились и росли в полную силу, необходимо провести подготовительные работы на территории. Ключевым этапом в организации территории является дренаж участка.

Зачем нужен дренаж

Главная задача дренажа — сбор талых, дождевых или избыточных грунтовых вод с участка и отвод их за пределы территории. Комплексный дренаж на участке, который включает подземные и поверхностные системы водоотвода, необходим не всегда. Укладка дренажных труб на глубине необходима только в случаях, если территория болотистая или уровень грунтовых вод расположен слишком близко к поверхности. Поверхностный дренаж необходимо прокладывать на всей территории России. Глинистые грунты, которые медленно поглощают дождевую воду и потоки растаявшего снега, способствуют сезонным затоплениям. На залитых территориях погибает большинство растений, ваши деревянные беседки, заборы и иные декоративные сооружения будут требовать замены подгнившей древесины, что повлечёт за собой большие ежегодные расходы и вклад труда.

Когда необходим дренаж участка

1. Если ваш участок расположен на крутом склоне. Чтобы ливневые потоки не размывали плодоносную почву, необходимо установить поперечные каналы для перехвата воды с отводом в ливневую канализацию.

2. Если участок размещён в низине. В этом случае на дачный участок сходятся все воды со склонов. Для отвода воды необходимо провести каналы по периметру территории.

3. Если ваш участок разбит на ровной поверхности и вода не стекает, а просто медленно впитывается. В таких случаях необходимо прокладывать сетку водоотводных каналов, которая будет охватывать всю территорию.

Насторожитесь, увидев, что по весне на участке регулярно скапливается большое количество луж и они стоят подолгу. Посмотрите, насколько хорошо чувствует себя газон, не выпревает ли, здоровы ли кусты. Возможно, эти сигналы помогут вам своевременно обратиться к профессионалам. А что делать, если участок новый? Рекомендуется понаблюдать, что происходит в округе. В соседних владениях, например, вырыли котлован под строительство дома или ямы для столбов забора — обратите внимание на то, где стоит вода и куда она стекает. Узнайте об уровне воды в колодцах — в этом году, в прошлом и позапрошлом. Если проверка уровня грунтовых вод показала, что они залегают близко (менее 1 м от поверхности земли), — дренаж, скорее всего, необходим.

Типы дренажных систем

Открытый дренаж предназначен для сбора и отвода воды с поверхности участка во время снеготаяния и дождей. Для его сооружения необходимо выкопать по периметру садового участка открытые канавы глубиной от 60 до70 см и шириной 50 см. Дренажные канавы особенно эффективны для участков, расположенных на склоне.

Закрытый дренаж (совокупность подземных труб и каналов) предназначен для отвода избытка грунтовых вод за пределы участка – в специальный колодец или коллектор. Для создания глубинного дренажа выкапывается с небольшим уклоном в сторону водостока траншея шириной от 25 до 40 см и глубиной от 0,7 до 1,5 метров. На дно траншеи выкладывается слой гравия или щебня. Затем поверх этого слоя прокладываются перфорированные трубы, обеспечивающие свободный доступ воды. Далее траншея заполняется смесью щебня и песка, что создает водонесущий слой. Сверху дренаж засыпают грунтом и укладывают поверх него слой дерна.

Дрена — дренажная труба

Дрены могут быть сделаны из керамики, кирпича, камня, асбестоцемента, пластмасс. Керамические трубы устарели и сейчас используются крайне редко, хотя срок их службы значителен: в некоторых старинных дворянских усадьбах керамический дренаж работает уже около 150 лет. Асбестоцемент экологически небезопасен, во многих странах Европы этот материал вообще запрещен. Дренажные системы из камня или кирпича надежны, долговечны, но дороже пластмассовых. И именно последние стали очень популярны сегодня — их устанавливают в 95-99% случаев. Пластмассовые дрены также производят из разных материалов. Современная пластмассовая дрена представляет собой гофрированную перфорированную трубу. Перфорации нужны, чтобы сквозь них вода поступала внутрь дрены, их размер при этом роли не играет. Диаметр стандартной дрены — 50-160 мм, магистральной — до 200 мм.

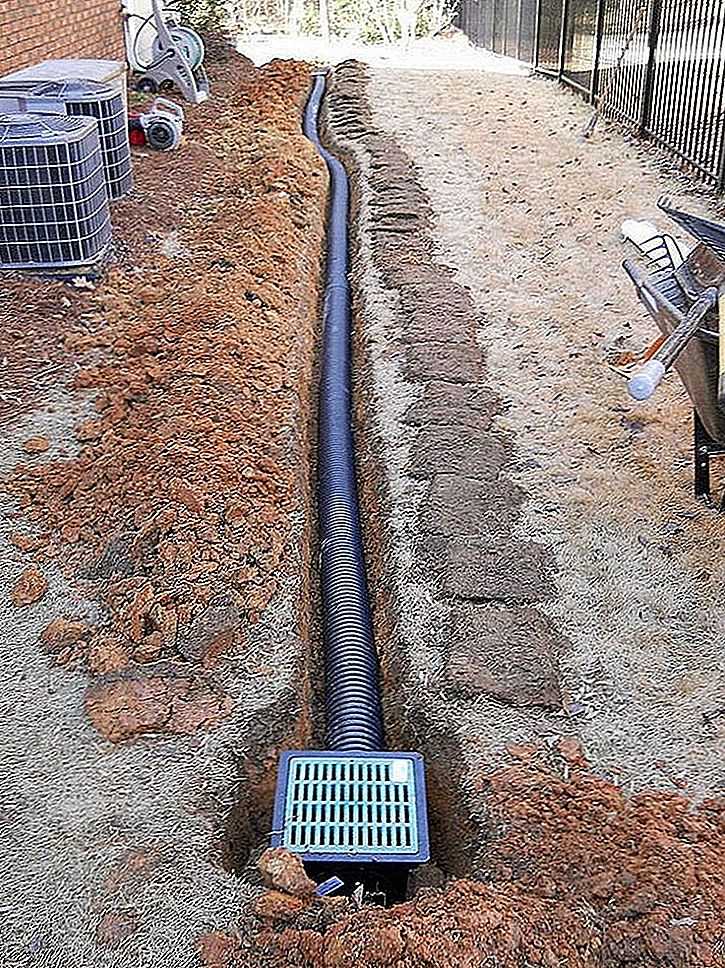

Технология укладки современных дренажных труб

Рассмотрим одну из самых проверенных на практике технологий укладки дрен. Дренажные трубы укладываются на дно траншеи, которое предварительно было утрамбовано и выровнено с помощью слоя сухой смеси, состоящей из крупного песка и щебня. Толщина слоя смеси около 50 мм. Уклон дрен по стандартам должен составлять в глинистых грунтах минимум 2 мм на 1 погонный метр (0,002), а в песчаных – 3 мм на 1 погонный метр (0,003). На практике для организации нормального стока воды лучше делать уклон 5-10 мм на 1 погонный метр (0,005-0,01). Для лучшего проникновения влаги в трубы их следует обсыпать водонепроницаемыми материалами. Обсыпку обычно осуществляют послойно. Поближе к дрене необходимо располагать промытый гравий или щебень, зерна которого имеют размеры не больше 16 мм. Сверху следует стелить полотно из геотекстиля, которое предназначено отделить этот слой от слоя песка, имеющего размер зерен полтора-десять миллиметров. Колебания толщины обсыпок находятся в пределах от 100 до 300 мм, причем слой засыпки должен быть тем толще, чем меньшей проницаемостью обладает окружающий грунт.

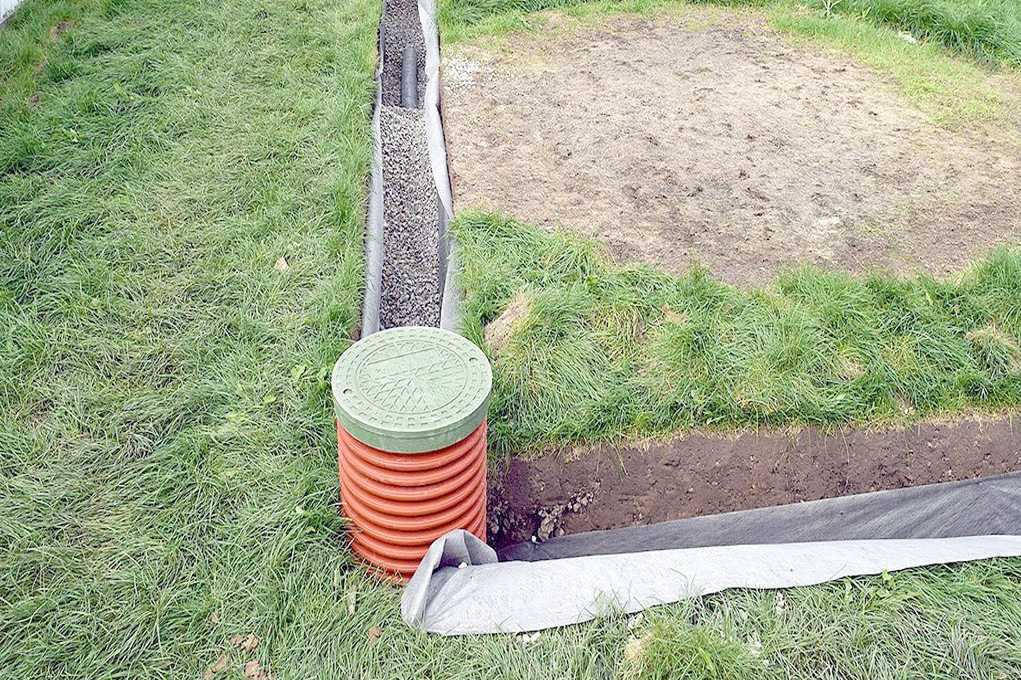

Дренажный колодец

Вода в дренах движется достаточно медленно, но все-таки с такой скоростью, что в ней оказываются мелкие частицы (пылеватые, иловатые и более мелкие), которые проникают сквозь фильтры и щели в дрене. Наносы всегда присутствуют в трубах, даже несмотря на то, что вода перед попаданием в дрену проходит через три-четыре различных фильтра. Для дренажной сети это неприятное явление. Чтобы освободить систему от наносов, устраивают колодцы с отстойниками. При попадании воды в отстойник скорость ее движения падает и взвешенные частицы оседают на дне колодца. Колодцы не только накапливают наилок — они также служат для сопряжения дрен, помогают осуществлять их промывку и контролировать работу сети. Минимальная глубина отстойной зоны, находящейся ниже уровня присоединения труб к колодцу, — 40 см. Производят колодцы из армированного бетона или из пластических масс. Диаметр пластиковых моделей — 315-600 мм. Кроме колодцев с отстойниками устанавливают также несколько контрольных колодцев (два-три), которые служат для определения уровня грунтовых вод: глубину их залегания проверяют шестом. Они не включены в систему дренажа и стоят одиночками. Размещают их в самой высокой и самой низкой точках дренажной системы. Если участок большой по площади — то еще и посередине. Их диаметр — 100-150 мм. Контрольные колодцы делают пластиковыми, но иногда и бетонными.

Дренажный насос

Дренажные насосы используют в том случае, если водоотводящие системы расположены выше, чем уровень воды в водоприемном колодце. При выборе насоса подачу рассчитывают исходя из того, что объем дренажного стока составляет 40-200 л в час на «сотку» площади. Зная размер конкретного участка, определяют расход. Но при этом не учитывается попадание в дренажную сеть поверхностного стока. Для учета поверхностных вод указанные характеристики необходимо увеличить в 2-3 раза (данные на весенний период). Напор зависит от высоты подъема воды: ее отсчитывают от нижнего уровня воды в колодце до верхней точки подачи воды. Потери напора по длине трубопровода специалисты подсчитывают по определенным формулам или графикам. Потребителю же можно исходить из того, что на каждые 10 м трубы нормального диаметра (это такой диаметр, который равен диаметру напорного патрубка насоса или больше его) теряется 1 м напора.

Уход за дренажной системой

Регулярный уход за дренажной системой заключается в периодической чистке дренажных колодцев. Раз в 10-15 лет, иногда чаще, проводят глобальную промывку дрен, освобождая их от наносов. Для этого каждая дрена должна быть доступна с двух концов. Одним из них является ближайший дренажный колодец. Для организации второго на начальном участке дрены еще при строительстве делают выпуски: с помощью специальных фасонных частей трубу выводят на поверхность. Во время промывки насос попеременно подключают к началу и концу дрены, под давлением прогоняя сквозь нее воду в двух направлениях. Выпуски, как и все дренажные колодцы, закрывают крышками, чтобы защитить систему от мусора. Средний срок службы дренажной системы, собранной из пластмассовых труб, — 50 лет. По истечении этого времени пластмасса разрушится, но еще 20 лет система будет работать за счет объемно-щебеночного фильтра. Работы по укладке обычно проводят летом, начиная с июня, после понижения уровня грунтовых вод. Укладку системы рекомендуется завершить в течение сезона, не оставляя траншеи открытыми на зиму. При хорошей погоде на укладку уходит 2-3 недели.

ВАЖНО: Прежде чем сооружать дренажную систему, необходимо определить уровень грунтовых вод (УГВ).

Для его вычисления потребуется работа топографов-геодезистов и инженеров-гидрогеологов. Геодезисты выполнят топографическую съемку участка, подготовят данные для гидрогеологов и для проектирования дренажа. Если вы в дальнейшем собираетесь по-настоящему благоустраивать участок, то план территории будет нужен и ландшафтному дизайнеру. В результате грамотно выполненного дренажа понижается уровень грунтовых вод, улучшается плодородность, дренированную почву легче подготовить к посевным работам, а ещё такая земля лучше воспринимает удобрения.

Не пренебрегайте дренажной системой! Переувлажнение приводит к нарушению аэрации почв и их заболачиванию. Растения из-за этого могут не расти вообще. Проделав однажды необходимую работу, впоследствии вы избавите себя и свой дом от многих хлопот.

Все необходимое для установки дренажных систем в Калининграде вы можете найти в ТД «Строитель». На все ваши вопросы по выбору и установке дренажа ответят грамотные специалисты наших магазинов по адресам:

г. Калининград, ул. Гагарина,  239,

г. Калининград, ул. Полоцкая, 1.

Телефон магазинов: (4012) 777- 239

Торговый дом «Строитель»

Время работы магазинов: с 8. 30 до 19.00 без перерыва и выходных

Сайт: www.tdstroitel.ru

На правах рекламы.

Дренаж участка с высоким уровнем вод: как сделать своими руками

Глубинный дренаж

Дренаж участка своими руками на глинистых почвах лучше всего выполнять сразу до проведения других работ, потому что его устройство связано с производством большого объема земляных процедур, которые на завершающих этапах строительства могут нарушить благоустроенную территорию. Кроме того, привлечение специалистов для выполнения этих работ потребует финансовых затрат. Но не делать дренажную систему на участке тоже нельзя, поэтому владельцы загородных территорий задаются вопросом, как сделать дренаж на участке своими руками.

Содержание

Необходимость устройства системы водоотведения

Дренаж – это система, обеспечивающая осушение воды и не допускающая ее скопление на благоустраиваемом участке. Он необходим, чтобы после выпадения атмосферных осадков и в период весенней оттепели участок не затапливало, и фундамент не разрушался под действием этой воды. Дренажная система своими руками выполняется достаточно просто, если понять, для чего она нужна:

• Вода в районе подошвы фундамента может содействовать подвижкам грунтов и фундаментов, а при промерзании грунта также возможно их выпучивание и выдавливание. Эти процессы особенно свойственны глинистым почвам. Дренаж препятствует возникновению этих процессов.
• Дренажная система не позволяет воде проникать в подвальные помещения, что предотвратит образование плесени и грибка на несущих конструкциях стен и фундамента. Также качественно выполненный дренаж защитит строительные материалы от агрессивного воздействия атмосферных осадков и грунтовых вод.
• При наличии высоких грунтовых вод дренажная система отведет их от септика и не допустит его выдавливания.
• Дренаж на садовом участке предотвращает застаивание воды, что в свою очередь защитит от переувлажнения грунта.
• Совместная работа кровельной системы отвода воды и дренажа обеспечивает быстрое отведение излишек и не позволяет им воздействовать на подземные строительные конструкции.
• Качественная система отведения воды с участка позволяет создать благоприятные условия для выращивания различных плодово-ягодных культур.
• На наклонных территориях открытый дренаж позволяет предотвратить вымывание грунта.

Продуманная и качественно выполненная система водоотведения предотвращает образование луж на тропинках, площадках и тротуарах. Пребывание людей на участках с дренажной системой является более комфортным и уютным по сравнению с территориями, не оборудованными организованной системой водоотведения.

Дренажная система возле дома

Подготовка

Необходимость устройства дренажа на конкретной территории и способ, как правильно сделать дренаж участка, определяется проектным решением после обследования и проведения геодезических и проектно-изыскательных работ. В ходе выполнения этих процедур получают данные, на основании которых определяется необходимость устройства принудительного водоотведения и схема дренажа участка:

• Геодезическая съемка с указанием границ и кадастрового номера участка, на котором планируется выполнять строительные работы.
• Вид рельефа обследуемой территории. Очень важно знать о наличии уклонов, определяющих направление водяных потоков и возвышенностей, препятствующих их удалению с участка.
• Свойства материалов и пород, послойно залегающих под участком. Для их установления выполняются работы по извлечению образцов грунта на разных глубинах. В лабораторных условиях экспериментальные образцы изучают и определяют их характеристики.
• Физико – механические характеристики грунтов, определяющие их несущую способность.
• Глубина залегания грунтовых вод, если они имеются под исследуемым участком.
• Наличие пучинистых оснований и способность грунтов к набуханию и просадкам.

На основании полученных в результате исследовательских и изыскательских работ данных формируются исходные значения для проектирования фундамента, определения количества материалов, рекомендации по устройству системы водоотведения и информацию о том, как правильно сделать дренаж на участке.

Условия самостоятельного устройства дренажа

Дренажная система

В определенных случаях выполнение дренажа считается обязательным даже без выполнения сложных топографических, геологических и проектно-изыскательских работ. Это определяется наличием следующих условий:

• Ровный участок, отвод воды с которого естественным путем невозможен, где не справится открытый дренаж.
• Низменная территория, с которой вода не только не уходит, но и прибывает с более высоких соседних участков.
• Участок с сильным уклоном, поскольку он препятствует вымыванию грунта.
• На участках с глинистыми грунтами, которые препятствуют просачиванию в нижние слои основания, вода может скапливаться и застаиваться после выпадения осадков и таяния снега.
• Высокий уровень грунтовых вод, расположенный выше 1 м от поверхности земли.
• Строения на участке имеют фундаменты глубокого заложения.

Во всех перечисленных случаях устройство дренажной системы считается обязательным условием, при котором можно застраивать рассматриваемый участок.

Чтобы понять, как сделать дренаж участка своими руками, нужно рассмотреть его разновидности.

Виды дренажных систем

Существует большое количество дренажных систем применяемых для отвода воды с поверхности территории и от фундаментов зданий и сооружений. Самыми простыми и достаточно эффективными являются поверхностный и глубинный дренаж.

• Поверхностный дренаж предназначен в основном для отвода поверхностных вод, образовавшихся в результате атмосферных осадков, таяния снега или при мойке машин, механизмов или садовых дорожек.
• Глубинный дренаж предназначен для понижения уровня грунтовых вод. Этот дренаж выполняется на участках с высоким уровнем подземных вод.

Как сделать дренажную яму и выполнить обустройство дренажной канавы, которые являются простейшими вариантами выполнения дренажа на садовом участке своими руками можно понять, рассмотрев основные виды систем дренажа на участке.

Поверхностный дренаж

Поверхностный дренаж и его устройство

Поверхностный дренаж участка своими руками выполняется вокруг зданий и сооружений, вокруг площадок и в местах выезда с территории или из гаража. Эта система водоотведения проста в устройстве и эксплуатации и достаточно эффективна. Разделяется она на 2 вида:

• Точечный дренаж предназначен для отведения воды с конкретного места. Еще его называют локальным дренажом. В основном он размещается под кровельным водостоком, в приямке на выезде из гаража или с участка.
• Линейный дренаж используется для удаления воды с определенной площади и состоит из системы водоприемных лотков, каналов и трубопроводов.

Наиболее приемлемым считается совместное применение точечного и линейного дренажа, что обеспечивает организованное отведение поверхностных вод с территории участка.

Устройство дренажной системы

Для устройства поверхностного дренажа необходимо строго и последовательно выполнять следующие рекомендации:

• Производится отрывка траншей глубиной примерно 50 см. Стенки траншеи выполняют под уклоном, чтобы вода по ним могла стекать внутрь канавы.
• Все траншеи соединяются в одну, из которой осуществляется сброс воды в колодец.
• Далее, выполненные канавы засыпают щебнем, который обеспечивает дренирование воды.

Другие способы устройства поверхностного дренажа предусматривают монтаж в траншеи водоотводящих лотков, которые покрывают решетками или в простейшем выполнении оставляют открытыми.

Глубинный дренаж

Глубинный дренаж участка своими руками выполняется из специальных труб, расположенных в местах, где нужно понизить уровень грунтовых вод или отвести их от фундамента или участка. При устройстве дренажа на участке своими руками для обеспечения организованного и качественного водоотведения необходимо соблюдать следующие технологические требования:

• Дренажную систему выполняют ниже отметки границы фундамента.
• При укладке дренажных труб выдерживается уклон, совпадающий с уклоном поверхности участка, то есть вода должна уходить от высшей точки к нижней, особенно когда выполняется дренаж на глинистых почвах.
• Уклон задается от 1 до 5 см. Небольшой уклон позволяет воде уходить, но может вызвать заиливание трубопроводов. Даже дренажная канава на даче должна быть выполнена с заданным расчетным уклоном.
• Для осмотра и очистки системы отведения воды, которые необходимо проводить с определенной периодичность, обычно это выполняется в начале весны и конце осени, устраиваются колодцы.
• Для обеспечения водоотведения применяется укладка дренирующих труб на определенном расстоянии.

Трубы для дренажной системы

Когда нет возможности вывести воду за пределы разрабатываемой территории, устройство дренажа на участке своими руками производится с установкой водопоглатительных колодцев или выполнением дренажной ямы, которые отводят воду в нижележащие слои.

Как делать дренаж с устройством уклона в зависимости от вида грунта, можно понять при рассмотрении таблицы со следующими рекомендациями:

Для правильного устройства системы водоотведения, способной обеспечить отвод воды с участка, необходимо сделать проект дренажной системы, расчет показателей которого должны выполнить специалисты.

Устройство глубинной дренажной системы

Устройство глубинного дренажа

Выполнение заглубленной дренажной системы считается наиболее сложным вариантом обеспечения водоотведения. Но при хорошей подготовке и соблюдении технологической последовательности этот вид дренажа может быть выполнен самостоятельно:

• Вычерчивается схема дренажа и по ней отрываются траншеи с уклоном к месту планируемого сбора или сброса воды.
• По дну траншей устраивается щебеночная подложка толщиной 10-15 см.
• Укладывается геотекстиль (внахлест на стены траншеи) и гофрированная дренажная труба.
• Засыпается щебнем и оборачивается геотекстилем.
• Далее траншея заполняется песком и землей.

Засыпку траншеи нужно выполнить несколько выше земли, поскольку по истечении определенного времени она осядет.

Осушение участков, дренаж на котором планируется делать с минимальными финансовыми затратами, можно выполнить при организации правильного стока воды. Если же уклон отсутствует, то отведение воды как на глинистом участке, так и территории с другими грунтами поможет организовать простейшая дренажная канава для стока воды.

Дренаж на участке

Распределители уровня

Применение и эффективное использование

Распределители уровня, как следует из названия, предназначены для замедления, распространения и рассеивания концентрированных потоков ливневых вод. Расщепляя энергию, связанную с потоками высокой концентрации, распределители уровня могут уменьшить негативное воздействие таких потоков ниже по течению на принимающие воды.

Надлежащим образом спроектированные разбрасыватели уровня преобразуют концентрированные потоки в менее вредные поверхностные потоки, которые затем направляются в буферные зоны с растительностью. По мере того, как потоки проходят через эти области, инфильтрация увеличивается, а отложения и питательные вещества удаляются посредством физических и биологических процессов.

Для установки, осмотра, обслуживания и демонтажа

Пожалуйста, запросите наше руководство по ливневым водам и загрузите предварительную версию.

Дренажные композиты

Области применения и эффективное использование

Дренажные композиты предназначены для облегчения дренажа в самых разных специализированных областях. Изделия имеют высокоэффективный трехмерный пластиковый сердечник и облицованы защитным слоем из нетканого геотекстиля. Дренаж и фильтрация происходит сначала через защитную ткань, а затем через пустоты в пластиковом сердечнике.

Вариантов использования множество. Существуют продукты, предназначенные для производства газонов, которые широко используются для дренажа спортивных площадок, при строительстве полей для гольфа, вокруг фундаментов, на зеленых крышах, а также под патио и настилами. Более тяжелые дренажные композиты используются на свалках, под автомагистралями и вдоль них.

Эти продукты оказались особенно экономически выгодными по сравнению с традиционными методами дренажа, такими как трубы и камни и французские дренажи.

Поскольку нет необходимости использовать камень и дополнительную фильтровальную ткань, затраты на установку дренажных композитов значительно ниже, чем при традиционном лечении.

Для установки, осмотра, обслуживания и демонтажа

Пожалуйста, запросите наше руководство по ливневым водам и загрузите предварительную версию.

Хранение ливневых вод

Применение и эффективное использование

Воздействие больших объемов ливневых стоков из развитых районов создало потребность в эффективных решениях. Движение Low Impact Development (LID) оказало повышенное давление на застройщиков, чтобы найти методы минимизации воздействия таких потоков на прилегающую собственность.

Подобно тому, как непроницаемые поверхности ускоряют потоки за пределами площадки, LID требует, чтобы потоки за пределами площадки управлялись путем установки решений, которые удерживают выбросы как можно ближе к историческим уровням.

Подземные кубы и камеры часто используются для хранения и удержания больших объемов ливневых вод во время и после ливней. Оценка таких систем требует тщательного изучения затрат на установку, жизненного цикла проекта и затрат на техническое обслуживание.

Для установки, осмотра, обслуживания и демонтажа

Запросите наше Руководство по ливневым водам и загрузите предварительную версию.

Очистка ливневых вод

Применение и эффективное использование

Повышенное внимание к объему ливневых стоков привело к озабоченности по поводу качества воды. Питательные вещества и загрязняющие вещества, переносимые ливневыми водами, могут оказывать разрушительное воздействие на принимающие воды. В настоящее время доступны промышленные системы для удаления таких веществ перед выпуском.

Лучшие промышленные системы имитируют природу, используя комбинацию микробов, растительных веществ и камней для снижения уровня вредных веществ, таких как фосфор, хром, цинк и взвешенные вещества. Блоки являются живыми фильтрами.

Оценка эффективности таких устройств продолжается. Во всех случаях рекомендуется, чтобы потенциальные пользователи полагались на результаты независимых сторонних испытаний в процессе принятия решения.

Для установки, осмотра, обслуживания и демонтажа

Запросите наше Руководство по ливневым водам и загрузите предварительную версию.

Система перекладки водопропускных труб

Области применения и эффективное использование

Стареющие водопропускные трубы создают особую проблему при обслуживании дорог. По всей стране выходят из строя тысячи металлических и бетонных водопропускных труб. Затраты на замену высоки, особенно с учетом закрытия дорог и, как следствие, объездов. Неисправные водопропускные трубы могут привести к затоплению, провалам или обрушению дороги.

Теперь доступны технологии для замены и восстановления существующих водопропускных труб. Эта альтернатива устраняет необходимость раскопок или удаления существующей трубы.

Для установки, осмотра, обслуживания и демонтажа

Пожалуйста, запросите наше Руководство по ливневым водам и загрузите предварительную версию.

Арочные водопропускные трубы

Применение и эффективное использование

Использование арочных водопропускных труб значительно расширилось благодаря новым правилам, касающимся прохода рыбы и диких животных. Во многих случаях существующая водопропускная труба больше не соответствует государственным стандартам, и устанавливаются арочные водопропускные трубы.

Арочные водопропускные трубы подходящего размера позволяют потокам беспрепятственно течь через конструкции. В результате амфибии, беспозвоночные, рыбы и млекопитающие могут легче проходить.

Для установки, осмотра, обслуживания и демонтажа

Пожалуйста, запросите наше Руководство по ливневым водам и загрузите предварительную версию.

Основы проектирования дренажа | Основы

Дизайн дренажной системы является совместной работой архитекторов и инженеров.

Архитектурные дизайнеры обычно предлагают предварительную концепцию дренажа, которую инженеры должны рассчитать и согласовать.

В этом посте я расскажу, как выполняется проектирование дренажа, в том числе предоставлю вам ключевые определения и рекомендации по проектированию.

Примечание. Это сообщение служит ориентиром. Он основан на строительных нормах Сингапура, поэтому, пожалуйста, ознакомьтесь со строительными нормами и правилами вашей страны.

Post Contents

Почему дизайн дренажа?
Ключевые термины
Типы водостоков
Рекомендации по проектированию
Советы профессионалов
Калькулятор Excel

‍

Почему дизайн дренажа?

Основной целью проектирования дренажной системы является обеспечение безопасного и беспрепятственного сброса дождевой воды, собранной в пределах застройки, в общественные открытые стоки за пределами участка. Это также необходимо для предотвращения любого затопления и нежелательного стока воды с участка.

Архитекторам и инженерам важно предоставить планы дренажа, чтобы удостовериться, что соответствующие размеры дренажей предоставлены при подаче плана строительства.

Как архитекторы-проектировщики, мы должны понимать, что основные концепции, передовой опыт и основные расчеты для проектирования дренажа.

‍

Основные термины

Ниже приведены ключевые термины и определения, которые необходимо знать при проектировании дренажа:

Дренажи — Каналы или трубы, отводящие избыточную жидкость, особенно дождевую воду или жидкие отходы.

Перевернутый уровень — Основание, нижний внутренний уровень желоба

Верхний уровень — Самый верхний уровень крышки/решетки желоба

Ширина — Горизонтальный Размер желоба

Глубина — Вертикальный размер водостока

Точка вершины — Точка водостока с самым высоким обратным уровнем, где собранная вода начинает течь от точки сброса

Точка сброса — выход по периметру к открытым стокам, где уровень обратного стока самый низкий.

Водопропускная труба — Конструкция/труба, позволяющая воде стекать под дорогу

Решетка — Крышка из параллельных или скрещенных стержней, обычно препятствующая доступу через дренажное отверстие

Градиент – Мера крутизны склона, обычно измеряемая как отношение вертикального расстояния к горизонтальному.

Пиковый сток – Максимально возможная скорость потока воды в указанной точке вдоль дренажного канала.

Водосборная площадь — Районы/субрегионы в пределах развития, выделенные для стока в выбранную сеть дренажей

‍

Типы дренажей

Профили дренажей (Источник: Управление наземного транспорта Сингапура – ​​Стандартные детали дорожных элементов)

На приведенной выше диаграмме показаны поперечные сечения различных типов дрен, имеющихся в нашем распоряжении для дренажа.

Каждый из этих типов отверстий имеет разные размеры (ширина, глубина, радиус), стоимость и варианты использования.

Как правило, для наружных работ с водостоками над пешеходными тротуарами/перронами мы используем крытые водостоки, такие как тип S2, или отсечной водосток. См. профессиональные советы для различных типов покрытий.

Если поблизости нет движения людей, можно использовать открытые стоки, такие как C7.

‍

Вопросы проектирования

1) План участка и контекст

Обзор плана и сети дренажной площадки

Первым шагом является ограждение участка дренами по периметру, чтобы предотвратить любой нерегулируемый поток воды из застройки на соседние участки .

Далее следует установить, где должны находиться точки сброса. Составьте планы существующих водостоков снаружи на основе анализа участка или плана обследования.

2) Зоны водосбора и направление потока

Стратегия водосбора и компоненты дренажа

После того, как вы выбрали точки сброса, вам необходимо составить схему дренажа, состоящую из следующего:

• Дренажи перрона для каждого здания (шириной 300 мм или 500 мм)
• Дренажи проезжей части
• Дренажи по периметру
• Отстойники для сопряжения дрен разного размера или на стыках.
• Соединение между всеми вышеперечисленными
• Путь к точке сброса
• Направление(я) потока – одностороннее или двустороннее

Далее вы должны решить, где находятся точки вершины.

Как правило, точки вершины находятся на дальних концах стоков перрона здания, они обозначены крестиками на изображении выше.

‍

Хотите узнать больше об архитектуре и получить преимущество?

Получите свою копию эксклюзивной загрузки в формате PDF — 400 страниц, 20 тем, четкие диаграммы и текст с возможностью поиска!

‍Загрузить сейчас >>

‍

3) Точки вершины, точки сброса и направление потока

Расположение вершин, точек стока и стока

После того, как вы определились с общим направлением потока, нанесите его на карту ниже.

Общее эмпирическое правило заключается в том, что в качестве меры предосторожности необходимо иметь по крайней мере 2 точки сброса, а точки на вершине — это самые дальние концы от точек сброса.

‍

4) Градиент откоса, верхние и обратные уровни

Уровни (верхние и обратные уровни) с соответствующими расчетами градиента дренажа

После установления точек вершины и точки сброса должно быть проведено исследование всех инвертированных уровней по всей сети.

Начинаем с вершины, где уровень переворота находится на 300 мм ниже верхнего уровня водостока.

После чего следующая точка водостока должна иметь уровень инверсии ниже в зависимости от расстояния и фиксированного уклона водостока.

См. следующий раздел, чтобы узнать, как рассчитать.

Как рассчитать

Расчет уровней обратного хода с помощью уклона и длины дренажа.

Предположим, что точка A — это верхний уровень инвертирования (4.300), а точка B — неизвестный нижний уровень инвертирования

Для расчета уровней инвертирования вам потребуются следующие значения:

• Начальный уровень инвертирования (4.300)
• Градиент (1:x, где x=300)
• Расстояние (90 м)

Вы можете получить инвертированный уровень, сначала найдя расстояние по вертикали (подъем) — это расстояние, деленное на x (или 300).

Затем переведите единицы в метры и вычтите это из верхнего уровня инвертирования.

Для расчета глубины слива возьмите разницу между верхним и обратным уровнями. В целях безопасности глубина открытого стока не должна превышать 1 м.

Хорошие новости, я сделал шаблон калькулятора Excel, чтобы облегчить ваши расчеты.

Не стесняйтесь загружать и копировать для собственного использования.

Дайте мне знать, что вы думаете об этом калькуляторе.

‍

Шаблон Excel для расчета обратного уровня дренажа

Я создал удобный калькулятор, чтобы вы могли лучше понимать различные параметры при расчете инвертированных уровней.

Загрузите шаблон таблицы Google здесь. (Требуется учетная запись Google)

Скриншот калькулятора обратного уровня дренажа

Советы профессионала

1) Вертикальные решетки необходимы на всех точках сброса, ведущих к открытым общественным стокам, чтобы предотвратить попадание ила или мусора.
