Полка для хранение струбцин своими руками

Струбцин много не бывает, и многие из нас стремятся иметь их как можно больше, чтобы не испытывать нехватки в ответственных случаях. Постепенно в мастерской скапливаются струбцины разных форм и размеров, и хранение их превращается в проблему. Есть простое решение, основанное на использовании доступных элементов для оборудования кладовых и гардеробных комнат. Мы покажем, как сделать шесть крайних и три средних опоры, которые образуют три вешалки для разных струбцин.

Сделайте опоры и штанги

Примечание. Мы разместили перфорированные полочные шины на расстоянии 610 мм друг от друга, прикрепив их шурупами к стойкам каркаса стены. Если вы решили крепить их так же, измерьте расстояние между стойками и соответственно измените длину деталей D и Е. Размеры полочных шин и кронштейнов разных производителей могут отличаться, поэтому эти детали следует приобрести до начала работы над проектом. Наши кронштейны длиной 300 мм имели у основания ширину 50 мм. Измерьте купленные кронштейны и измените, если требуется, длину и ширину деталей А, В и С.

Пара перфорированных полочных шин и шесть кронштейнов станут основой этого удобного хранилища для струбцин любых типов.

1. Из твердого оргалита толщиной 6 мм выпилите боковые крышки А (см. «Список материалов» в конце статьи). Затем из доски толщиной 19 мм выпилите сердечники крайних В и средних С опор. (Мы использовали тополь, но вы можете выбрать любую другую древесину твердой или мягкой породы.) Измерьте толщину купленных кронштейнов и острогайте сердечники до этой толщины. (В нашем случае толщина кронштейнов была равна 14 мм.)

2. Чтобы сделать в крайних сердечниках В вырезы для кронштейнов, сначала на одной стороне проведите прямую линию на расстоянии 12 мм от верхней кромки. Положите сверху кронштейн и выровняйте его верх с линией. Крюки кронштейна должны выступать сзади, чтобы их можно было вставить в отверстия полочных шин. Карандашом обведите кронштейн по контуру. Ленточной пилой выпилите вырез по нанесенным линиям. Теперь используйте этот сердечник как шаблон для разметки вырезов на остальных заготовках. Сделайте вырезы на всех крайних сердечниках.

3. Нанесите клей на обе стороны крайних В и средних С сердечников и с помощью струбцин зажмите каждый из них между двумя крышками А, выровняв торцы и кромки.

4. Настраивая сверлильный станок для точного сверления отверстий и цековок в опорах A/В, А/С, вставьте в патрон сверло Форстера диаметром 20 мм и установите упор на расстоянии 25 мм от центра сверла. Затем струбциной закрепите на упоре бруски-стопоры на расстоянии 280 мм слева и справа от центра сверла. (Для работы с деталями длиной 300 мм может потребоваться установка длинного упора.) Теперь для сверления задних отверстий и цековок выпилите проставку шириной 25 мм.

5. Просверлите по два сквозных отверстия диаметром 20 мм в трех средних опорах А/С для штанг D, Е (фото А и В)

(Фото А). Прижав нижний край средней опоры А/С к упору, а ее задний торец к правому стопору, просверлите переднее отверстие. (Фото В) Передвиньте среднюю опору А/С влево, вставив между ней и левым стопором проставку шириной 25 мм. Просверлите заднее отверстие.

6. У переднего торца крайних опор А/В кусочками малярного скотча пометьте внутреннюю сторону. Должны получиться три правые и три левые опоры, являющиеся зеркальными копиями друг друга. Поставьте на маляр ном скотче литеры «Л» и «П», чтобы не перепутать летали.

7. Вставьте в патрон сверлильного станка сверло Форстнера диаметром 20 мм и настройте упор глубины для сверления в крайних опорах A/В цековок глубиной 13 мм. Прижмите нижний край правой опоры к упору, при этом задний торец летали должен упираться в правый брусок-стопор. Высверлите передние цековки. Затем, прижимая задний торец левой опоры к левому стопорному бруску, сделайте передние цековки на левых опорах. Установите в патрон сверло диаметром 4 мм и просверлите монтажные отверстия в центре передних цековок. Раззенкуйте монтажные отверстия с внешней стороны опор.

8. Снова установите сверло Форстнера диаметром 20 мм и настройте упор глубины для выборки цековок глубиной 3 мм. Вложите проставку шири ной 25 мм между опорой и стопорным бруском (фото В), высверлите цековки 20×3 мм на внутренней стороне крайних опор (см. рисунок). Просверлите в центре цековок монтажные отверстия диаметром 4 мм. Затем переверните детали и просверлите с внешней стороны отверстия диаметром 10 мм, в которые должна проходить отвертка при вворачивании шурупов.

9. С помощью фрезера, установленного в стол, сделайте скругления радиусом 3 мм па всех ребрах крайних A/В и средних А/С опор. Затем из деревянных стержней диаметром 20 мм изготовьте передние D и задние Е штанги указанной длины. Окончательно отшлифуйте все детали наждачной бумагой № 150.

Отделка и сборка

1. Нанесите на все детали прозрачное покрытие. (Мы использовали масляный состав Minwax Antique Oil Finish, два слоя которого не обеспечивают надежной защиты, но все же предотвращают появление царапин и потертостей.)

2. Вставьте передние D и задние Е штанги в отверстия средних опор А/С. Затем вставьте штанги в цековки крайних опор A/В и через монтажные отверстия крышек А просверлите направляющие отверстия в торцах штанг. Вверните шурупы (фото С).

Вставив штанги D, Е в отверстия средней опоры (А/С), добавьте крайние опоры A/В, просверлите направляющие отверстия и вверните шурупы.

3. Прикрепите к стене две перфорированные полочные шины с двумя рядами отверстий. Расстояние между центрами шин должно быть равно 610 мм. Установите на каждой шине потри металлических кронштейна. (Мы расположили их с интервалами 400 мм по высоте.) Затем наденьте на кронштейны изготовленные опоры (фото D). Для хранения струбцин длиной менее 610 мм передвиньте среднюю опору А/С в нужное положение между крайними опорами A/В. Длинные струбцины будут лежать на опорах. Вы можете хранить другие струбцины, подвешивая их на штанги D, Е или закрепляя их на опорах А/В, А/С. Теперь соберите все имеющиеся у вас струбцины и разместите их в новом удобном хранилище.

Прикрепив к стене полочные шины и вставив кронштейны в отверстия, наденьте крайние опоры A/В на кронштейны.

Возможно, Вас заинтересует:

Варианты размещения струбцин в мастерской

В процессе оборудования моей новой мастерской, я переосмысливаю и переделываю свое рабочее место. Сегодня я хочу рассказать о нескольких вариантах размещения струбцин различных видов, которые я воплотил в жизнь, итак. Вариант первый — для F-образных струбцин — вертикальное размещение за ручку,

Для данного органайзера я использовал три детали из обрезков ЛДСП и Джокерную трубку — тоже обрезок. Детальки оклеил меламиновой кромкой (процесс поклейки я раскрывал ранее).

В боковушках, оклеенных с двух сторон сверлим сверлом Форстнера 25 мм пару глухих отверстий.

При разметке стоит учесть, чтобы ручка проходила за трубку свободно, не цепляясь за заднюю стенку. Дл этого я приложил струбцину по месту. Сама трубка довольно плотно входит в отверстие.

Собираем вторую боковую стенку и сверлим отверстия под конфирматы. я использовал кондуктор Черон, а так все решается с помощью простого угольника.

Собираем конструкцию на конфирматах.

Крепим саморезами на стене.

Ну и в завершение, готовая конструкция в работе.

Делать я их буду в несколько рядов, как было у меня в прошлой мастерской. Правда тогда я делал «на коленке» быстро-быстро, а тут уже с претензией на изящество ))

Вариант второй — горизонтальное размещение под полкой нескольких самых ходовых струбцин.

Для изготовления идут те же материалы — куски ЛДСП, меламиновая кромка и обрезки джокерной трубки (короткие). Я вообще предпочитаю не выбрасывать обрезки — им всегда находится применение (хотя иногда через очень много времени))))). На полоске ЛДСП размечаем отверстия с шагом в 35 мм.

Сверлом Форстнера 26 мм сверлим их насквозь сразу в двух заготовках (чтобы они были четко сосными). Я сначала сверлил по разметочным точкам сверлом 25 мм — так собрать не смог — небольшие смещения, плюс тугое захождение трубок не позволили мне это сделать.

Должно получиться как то так.

Чтобы в трубки было легче попадать ножкой струбцины, я решил завалить грани отверстия «на конус» для этого использовал кромочный фрезер Bosch GKF 600 с конической фрезой с алишного набора. Предварительно потренировался на обрезке, выставляя оптимальную глубину (над фрезером на фото).

Таким же образом прошел все отверстия на фасадной планке. Собрал конструкцию.

Обрамил детальки меламиновой кромкой

Затем болгаркой поотрезал выступающие вразнобой «хвосты». И собрал на конфирматах всю конструкцию (добавив боковые стенки).

В принципе, все готово. Через уголки прикрутил конструкцию под полкой в непосредственной близости от рабочего места.

Зарядил струбцинами. Пользуюсь. Удобно, эстетично.

Чуть позже сделал еще одну такую «ленту» эта ушла под мелкие струбцины, а под теперешние, коих стало на  2 больше, стал верхний ряд.

Для своих трубных струбцин я изготовил два варианта систем хранения. Для струбцин без ножек я использовал простые кронштейны от полипропиленовой трубы 32 мм. Труба, конечно, ходит в кронштейн свободно, но ничего не падает.

Вот так выглядит все в куче.

Думаю, что кронштейны вполне может заменить горизонтальная полоска с насверленными в ней сверлом Форстнера отверстиями, которые прорезаны вперед лобзиком так, чтобы получилась «гребенка».

Для струбцин с ножками я поступил проще: три полоски материала Верхняя имеет Г-образное сечение, за которое и цепляются выступы ножек. Нижняя полоска для опоры труб, чтобы меньше болтались.

Как хранить инструменты на стене

Делаем приспособления для хранения инструмента своими руками

Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного.

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.

Делаем настольную подставку для сверл.

Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.

Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.

Держатель для стамесок своими руками

Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.

Фото подвесного держателя стамесок.

Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.

Чертеж подвесного держателя стамесок.

Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.

Готовый самодельный держатель стамесок.

Планка под отвертки

Часто используемые ручные инструменты практично хранить на задней панели стоящего вдоль стены верстака. Если кромка такой плиты имеет ширину хотя бы 10 мм, то на ней можно закрепить простейшую планку с дырками для хранения отверток.

Фото планки под отвертки.

Для этого держателя отлично подойдет обрезок ламината нужной длины. Высверлите в нём два ряда отверстий, рассчитывая размещение крупных отверток в дальнем ряду, а мелких – в ближнем.

Чертеж планки под отвертки.

Прикрепите панель-держатель саморезами прямо к торцу задней плиты рабочего стола.

Держатель для плоскогубцев

На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.

Фото держателя для плоскогубцев.

Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.

Чертеж держателя для плоскогубцев.

Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.

Изготовление держателя для плоскогубцев.

Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.

Доработайте грани квадратным напильником.

Подгоните пазы и отшлифуйте поверхности.

Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.

Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.

Самодельный держатель плоскогубцев.

Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.

Статьи по теме:

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

12 рациональных идей хранения инструмента

Добавление статьи в новую подборку

У настоящего хозяина порядок должен быть не только на участке, но и в мастерской! Мотайте на ус эти 12 простых способов хранения важных мелочей в небольшом помещении.

Как правило, мало кто из нас может похвастаться большим, вместительным гаражом или подсобным помещением, куда с легкостью станет и отправленный на зимний покой мотоблок, и шкаф для инструмента, и даже деревообрабатывающий станок. Места всегда катастрофически не хватает, поэтому приходится идти на маленькие ухищрения. Предлагаем еще несколько идей в вашу копилку.

1. Органайзеры из консервных банок

Заведите привычку не выбрасывать жестяные консервные банки. Дайте им вторую жизнь: прикрепите к стене гаража и храните там инструменты вроде плоскогубцев, ножниц, секаторов, щеток.
Такая система хранения хороша тем, что позволяет максимально использовать место в мастерской и держать инструмент под рукой.

2. Держатель для отверток

Отвертки – вещь в хозяйстве незаменимая, но такая маленькая и незаметная! Чтобы все отвертки нужного размера всегда были на своем месте, соорудите для них держатель: в деревянном бруске просверлите отверстия и прикрепите его к стене.

3. Полка с запилами для инструментов

Шуруповерты, лобзики и дрели любят порядок. Храните их на полке с предварительно выпиленными отверстиями.

4. Выдвижные ящики под потолком

Используйте место в своей дачной мастерской с умом. Если высота потолков помещения позволяет, организуйте систему выдвижных ящиков под потолком. Лучше всего для этих целей использовать пластиковые контейнеры.

Не рекомендуем хранить на высоте тяжелые, колющие и режущие предметы. Это может быть опасно!

5. Держатели для садового инвентаря

Чтобы не наступать на одни и те же грабли изо дня в день, разумно будет убрать их с прохода и надежно прикрепить к стене. Например, при помощи держателей, вырезанных из самой обыкновенной трубы ПВХ! Наверняка в ваших закромах завалялась хотя бы одна такая.

6. Подвесная полка для стремянки

Еще один способ рационально использовать пространство под потолком – подвесить там стремянку. Для этих целей можно использовать полку с пазами или специальные крепления.
Главное, чтобы стремянка надежно держалась и не норовила рухнуть вниз от любого сквозняка.

7. Держатель для удочек

Берите на заметку удобную идею хранения удочек: их можно вставить в крепления из металлической сетки или бруска с просверленными отверстиями. Так вам не придется переживать, что спиннинги будут путаться под ногами или падать вам на голову.

8. Стеллажи с контейнерами

Смастерите стеллаж, чтобы удобно разместить на нем контейнеры с полезными мелочами. Отличная идея – пустить в ход паллеты, которые, возможно, в большом количестве остались у вас после строительства дома.

Для большей мобильности можно прикрепить к стеллажу колесики.

9. Органайзер из пластиковых бутылок

Гвозди, гайки и шурупы удобно хранить в прозрачных пластиковых банках или бутылках. Чтобы сэкономить место на полках, прикрепите емкости к подвесному держателю (место крепления должно быть на крышке).

10. Зажимы для ленточной пилы

Полотна ленточной пилы опасно хранить скрученными в кольцо: разворачивая их, вы рискуете пораниться и получить серьезную травму. Чтобы «приструнить» острый инструмент, при хранении закрепляйте его офисными зажимами, прежде чем подвесить на крючок или положить на полку.

11. Магнитный держатель

Чтобы сверла и ключи не терялись и всегда были в порядке, храните их на магнитной ленте, прикрепленной к двери, полке или стене. Все гениальное просто!

12. Распределитель для клеящейся ленты

Храните изоленту и скотч в ящике с импровизированным распределителем из металлической планки. Оторвать нужное количество ленты будет намного проще.

Эти простые системы хранения помогут вам рационально использовать место в мастерской и содержать ее в полном порядке. А какими хитрыми способами хранения инструментов пользуетесь вы?

Организация хранения инструментов

Вчера в комментариях к посту про организацию хранения в ванной комнате, меня заслуженно обвинили в том, что я обошла тему хранения автомобильных шин и инструментов. Сплошная косметика, украшения, полотенца, фены, химия и туалетная бумага.

И ведь совершенно справедливо. За 6 лет существования сообщества у нас был только один пост про хранение в гараже. Исправляюсь.

Что думает большинство женщин? В лучшем случае, что для инструментов хватит одной полочки под потолком в самом незаметном месте, в худшем, что под них достаточно одного небольшого ящичка, подаренного на 23 февраля. И при планировании шкафов думают только о сумочках, обуви и одежде.

Но мы-то знаем, что это не так. Посмотрите, какие прекрасные могут быть шкафы!

А в той же тумбочке под раковиной в пластиковых контейнерах могли бы лежать гаечные ключи, молотки и пассатижи!

Вы поддались на уговоры, сократили короб сантехнического шкафа и оставили микро-дверцу? Зря! Посмотрите сколько места у вас могло быть на хранение самого необходимого:

В некоторых случаях еще можно что-то исправить (главное сразу поставить все точки над i — этот шкаф не для складирования мыла и туалетной бумаги):

Второе место, которое иногда удается завоевать (если раньше его не оккупирует зимний сад или шкафчик для хранения варений и солений) — балкон:

Если повезет, у вас будет место для того, чтобы разложить самое нужное:

Хотя мы все знаем, в холле места было бы намного больше и работать комфортнее:

А какие прекрасные шкафчики можно повесить в коридоре вместо ключниц!

Главное не забывать — если редко пользуетесь, лучше шкафчик делать закрытым. Пыльные отвертки выглядят не брутально.

Аналогичный подвесной шкаф может стать украшением рабочего кабинета:

Не забывайте пользоваться достижениями и наработками для хранения вещей на кухне. Например, магнитные планки очень удобны для хранения металлических предметов.

В комментариях напомнили про магнитные тарелки, чтобы мелочи не терялись во время работы:

И полки, строго рассчитанные по ширине того, что требуется хранить. И подвесные держатели для инструмента. И банки с зафиксированной крышкой.

Ассортимент ящиков для инструмента тоже не ограничивается китайской пластмассой. Рекомендую обратить внимание на деревянные (ок, из фанеры) переносные органайзеры.

Недорогое решение, но при желании такую полку легко сделать из куска дерева, насверлив необходимое для вашего набора инструментов количество отверстий.
Обычно такие полки служат украшением балкона и гаража.
Не стоит выбирать слишком красивую полочку, иначе ей легко можно будет найти применение для хранения художественных кистей или зубных щеток.

Доски с перфорацией (пегборды)

Универсальное решение для всего-всего, что оценили мастера всего мира.
Мы, к сожалению, до сих пор обращали на них внимание только для хранения на кухне и хранения рукоделия. А ведь они прекрасно смотрятся с инструментом:

Не забываем делать дверцы там, где может скапливаться пыль. Не всегда ее можно оправдать любовью к шлифовке и работе с сухими смесями.

Для хранения инструмента можно использовать те же идеи, которые часто упоминались для создания рабочего кабинета дома — полки, выдвижные полки, места для хранения над и под столешницей:

Отдельностоящие передвижные мастерские

Обратите внимание, эти конструкции даже интереснее сервировочных столиков и намного функциональнее любого кухонного острова (это я к тому, что нужно правильно расставлять приоритеты):

Кстати, прекрасные передвижные рабочие островки могут получиться из самого обычного письменного стола (уверена, ваш ребенок все равно делает уроки за кухонным столом):

Такой шкаф принесет больше пользы, чем шкаф-кабинет рукодельницы:

Не забывайте о потолочных решениях (аналогичные использовались для хранения велосипедов) и вертикальных решениях для хранения (идея нами использовалась для хранения разделочных досок):

Промышленность тоже не ограничивается пластиковыми контейнерами:

Надеюсь, этот пост оказался вам полезен (лично я считаю, что он самый полезный за всю 6-летнюю историю существования сообщества. Пока я его писала, узнала много нового).

А как храните свои инструменты вы?

PS В каждой шутке есть доля шутки (с) народная мудрость

Присоединяйтесь к нашей группе на fb, чтобы не пропускать посты и у нас был стимул размещать там оригинальные посты 🙂

home_and_garden

Home and Garden

Стильный и комфортный дом

Организация хранения инструментов

Вчера в комментариях к посту про организацию хранения в ванной комнате, меня заслуженно обвинили в том, что я обошла тему хранения автомобильных шин и инструментов. Сплошная косметика, украшения, полотенца, фены, химия и туалетная бумага.

И ведь совершенно справедливо. За 6 лет существования сообщества у нас был только один пост про хранение в гараже. Исправляюсь.

Что думает большинство женщин? В лучшем случае, что для инструментов хватит одной полочки под потолком в самом незаметном месте, в худшем, что под них достаточно одного небольшого ящичка, подаренного на 23 февраля. И при планировании шкафов думают только о сумочках, обуви и одежде.

Но мы-то знаем, что это не так. Посмотрите, какие прекрасные могут быть шкафы!

А в той же тумбочке под раковиной в пластиковых контейнерах могли бы лежать гаечные ключи, молотки и пассатижи!

Вы поддались на уговоры, сократили короб сантехнического шкафа и оставили микро-дверцу? Зря! Посмотрите сколько места у вас могло быть на хранение самого необходимого:

В некоторых случаях еще можно что-то исправить (главное сразу поставить все точки над i — этот шкаф не для складирования мыла и туалетной бумаги):

Второе место, которое иногда удается завоевать (если раньше его не оккупирует зимний сад или шкафчик для хранения варений и солений) — балкон:

Если повезет, у вас будет место для того, чтобы разложить самое нужное:

Хотя мы все знаем, в холле места было бы намного больше и работать комфортнее:

А какие прекрасные шкафчики можно повесить в коридоре вместо ключниц!

Главное не забывать — если редко пользуетесь, лучше шкафчик делать закрытым. Пыльные отвертки выглядят не брутально.

Аналогичный подвесной шкаф может стать украшением рабочего кабинета:

Не забывайте пользоваться достижениями и наработками для хранения вещей на кухне. Например, магнитные планки очень удобны для хранения металлических предметов.

В комментариях напомнили про магнитные тарелки, чтобы мелочи не терялись во время работы:

И полки, строго рассчитанные по ширине того, что требуется хранить. И подвесные держатели для инструмента. И банки с зафиксированной крышкой.

Ассортимент ящиков для инструмента тоже не ограничивается китайской пластмассой. Рекомендую обратить внимание на деревянные (ок, из фанеры) переносные органайзеры.

Недорогое решение, но при желании такую полку легко сделать из куска дерева, насверлив необходимое для вашего набора инструментов количество отверстий.
Обычно такие полки служат украшением балкона и гаража.
Не стоит выбирать слишком красивую полочку, иначе ей легко можно будет найти применение для хранения художественных кистей или зубных щеток.

Доски с перфорацией (пегборды)

Универсальное решение для всего-всего, что оценили мастера всего мира.
Мы, к сожалению, до сих пор обращали на них внимание только для хранения на кухне и хранения рукоделия. А ведь они прекрасно смотрятся с инструментом:

Не забываем делать дверцы там, где может скапливаться пыль. Не всегда ее можно оправдать любовью к шлифовке и работе с сухими смесями.

Для хранения инструмента можно использовать те же идеи, которые часто упоминались для создания рабочего кабинета дома — полки, выдвижные полки, места для хранения над и под столешницей:

Отдельностоящие передвижные мастерские

Обратите внимание, эти конструкции даже интереснее сервировочных столиков и намного функциональнее любого кухонного острова (это я к тому, что нужно правильно расставлять приоритеты):

Кстати, прекрасные передвижные рабочие островки могут получиться из самого обычного письменного стола (уверена, ваш ребенок все равно делает уроки за кухонным столом):

Такой шкаф принесет больше пользы, чем шкаф-кабинет рукодельницы:

Не забывайте о потолочных решениях (аналогичные использовались для хранения велосипедов) и вертикальных решениях для хранения (идея нами использовалась для хранения разделочных досок):

Промышленность тоже не ограничивается пластиковыми контейнерами:

Надеюсь, этот пост оказался вам полезен (лично я считаю, что он самый полезный за всю 6-летнюю историю существования сообщества. Пока я его писала, узнала много нового).

А как храните свои инструменты вы?

PS В каждой шутке есть доля шутки (с) народная мудрость

Присоединяйтесь к нашей группе на fb, чтобы не пропускать посты и у нас был стимул размещать там оригинальные посты 🙂

Информация об этом сообществе

• Цена размещения 50 жетонов
• Социальный капитал7 255
• Количество читателей
• Длительность 10 часов
• Минимальная ставка 50 жетонов
• Посмотреть все предложения по Промо

• 46 комментариев
• —
• Оставить комментарий

По делу могу рассказать о хранении шин. У нас нет гаража, а шины нужно хранить строго в вертикальном положении, поэтому привычная стопка колес на балконе, увы, не имела право на существование. Мы купили в икее узкий стеллаж, куда и поставили шины, по одной на каждую полку. Чтобы шина не свалилась на голову с верхней полки, муж прибил к перекладинам поперечную доску. Стеллаж стоит на балконе, все аккуратно, и не надо арендовать склад.

Совсем наоборот. шины хранятся горизонтально, на специальной стойке. .

При вертикальном хранении стоя колесо неизбежно деформируется

Была уверена, что делали несколько разных, но кроме шкафа по тегам ничего не находится.

Вам в каком объеме хранить? Сделаю пост на следующей неделе.

Идея с магнитными полосками — супер, нужно себе сделать в мастерской. Кроме прочего, туда можно временно прилеплять железные винтики, шурупики и гайки во время работы, чтобы не потерялись.

А вот идея с выдвижными ящичками в шкафу из дерева (или ДСП), с насыпанными туда шурупами и прочей железной мелочевкой — боюсь, в реале разочарует. Если их хранить всего по несколько штук каждого номинала, то ничего. А если побольше. это только кажется, что мелкие винтики и шурупики выглядят безобидно. Вы насыпьте как-нибудь литровую банку мелких гвоздей, и попробуйте поднять 🙂 Конечно, там не вес для тяжелоатлетов — но выдвижные ящички могут выдвинуться. и выломать нафиг все направляющие из стенок, и упасть. Хорошо, если не на ногу. И не на крутящихся под ногами детей и кошек.

То же препятствие — для размещения винтиков-гвоздиков-шурупиков на открывающейся дверце шкафа. Если их немного, то ничего. В противном случае петли дверцы могут не выдержать и провиснуть, или вообще вырваться из мест крепления.

По той же причине я бы очень осторожно отнеслась к идее — где к нижней части полок приклеены крышки от банок, а банки завинчиваются в них снизу. Или это будут мелкие банки на десяток шурупов. Кроме того, стеклянные банки слишком легко случайно разбить и получить кучу опасных осколков. А пластиковые банки деформируются под действием веса и могут выскочить из резьбы крышки.

Лучшее решение для железок — прочные железные стеллажи и тумбочки. Или хороший деревянный шкаф с толстыми стенками и укрепленными полками. Причем прикрепленный к стене, а не просто стоящий у стены.

Хранение крепежа в мастерской — Морской флот

Чаще всего, зайдя в большинство мастерских, мы наблюдаем такую картину: сверла, кисточки, пилки лежат в ветхом пластиковом стаканчике, саморезы, гвозди и болтики всевозможных размеров нашли покой в жестяной банке, а гаечные ключи, отвертки и струбцины спокойно почивают, вися на гвоздике под потолком в одноразовом кулечке.

Но наступает день, когда нам надо найти какую-то гаечку специфического диаметра. Мы во всем этом вышеперечисленном ковыряемся не один час, тратя то драгоценное время, которое могло уйти на благоустройство дома, участка или просто какой-то мелочи.

хранение инструментов

В этой статье будет переведено несколько хитростей, которые помогут вам содержать мастерскую не только в чистоте и порядке, но и всегда знать, что где лежит.

Хитрость первая

Саморезы, шурупы, гвозди лучше всего хранить расфасованными в нескольких баночках с крышками на резьбе. Просто прикручиваете крышку ко дну какой-либо полки и вкручиваете в неё банку с содержимым. Это вам сэкономит место и позволит всегда распознавать детали, которые находятся в банке. Тем более, они не занимают много места, и каждый мелкий болтик, шуруп или саморез можно расфасовать по размеру, диаметру и длине.

Хранения гвоздей и всякой мелочи

Ящик чемодан для хранения шурупов

Хитрость вторая

Для хранения ключей, ножниц, гаек и шайб понадобится лист жесткого ДВП (лучше использовать перфорированный) и проволока. Из неё изготавливаются крючки, концы у которых плотно прилегают друг к другу. На них нанизываются гайки и шайбы. А ключи и прочий инструмент можно разметить на крючках, которые изготовятся из той же проволоки.

Хранение инструментов в собственной мастерской

Хитрость третья

Для хранения гвоздей, шурупов или саморезов можно сделать трех или четырехэтажный ящик. Дном будут служить формы от кексов или других кондитерских изделий, а стенки изготавливаются из обычной фанеры.

Самодельный ящик для хранения гвоздей и шурупов

Хитрость четвертая

Для хранения фрез и сверл лучше всего использовать лист полистирола или пенопласта, который крепится к стене. В нем делаются отверстия необходимого диаметра под сверла и фрезы. За счет отличной эластичности листов пенопласта или полистирола инструменты достаточно прочно фиксируются и не выпадают. Кроме того, извлечь их не составляет никакого труда. При помощи такого незамысловатого изобретения можно хранить не только сверла и фрезы, но и отвертки разных форм, многогранники, буры для перфоратора.

Подставка для хранения фрез

Ящик для хранения фрез

Подставка для хранения сверл

Ящик чемодан для сверл

Хитрость пятая

При помощи одноразовых тарелок из пластика можно сделать кармашки для хранения кругов и всевозможных шлифовальных дисков. Тарелки необходимо разрезать пополам, прикрутить саморезами к стене. Лучше всего использовать тарелки разных диаметров. Таким образом, вы сразу сможете распознать, какой именно круг и какого диаметра вам надо.

Пластиковые тарелки для хранения инструментов

Хитрость шестая

Для хранения всевозможных мелких деталей можно изготовить коробочки, которые будут крепиться к стене при помощи магнитов. Для этого понадобятся пластмассовые контейнеры небольших размеров (желательно с плотно прилегающей крышкой), на дно которых приклеиваются шайбы. В то же время, на стену необходимо закрепить магнитную ленту или магниты от динамиков.

Для хранения мелочи подойдут коробочки на манитах

Хитрость седьмая

Чтобы хранить струбцины, можно изготовить прямоугольный ящик узкой формы. Одной стороной ящик крепим к стене таким образом, чтоб ручки струбцин находились внутри, а вторая часть просто висела в воздухе.

Хитрость восьмая

В каждом сарае или мастерской кроме инструментов ещё можно встретить всевозможные строительные материалы, которые боятся влаги. Вот как раз для их хранения народные умельцы и придумали одну незамысловатую вещицу. Вначале нам надо из брусков и фанеры смастерить ящик размером в один квадратный метр. Стенки и дно уже готового ящика обшиваем пенопластом с наружной стороны. С внутренней стороны стенки желательно обшить геотекстилем. Все это делается для того, чтобы влага не могла проникнуть к хранимым сухим смесям, а та, что все-таки попала внутрь, не оставалась на стенках ящика, а испарялась через натуральную ткань.

Хитрость девятая

Если у вас в мастерской много всевозможных сантехнических деталей, для них лучше всего сделать многоэтажный ящик с полочками. Для этого из фанеры и брусков делаем куб и закрываем его с трех сторон. Внутри ящика при помощи мебельных гвоздей закрепляем несколько полочек из той же фанеры.

Вот на них как раз и располагаем всевозможные сантехнические комплектующие: краны, стыки, тройники, сгоны на полдюйма – на первую полку, все такие же комплектующие, но только уже на три четверти дюйма – на вторую полку, а дюймовые складываем в самый низ, так как вес у них намного выше предыдущих.

Если у вас имеются в хозяйстве комплектующие большего радиуса, то вам придется немного увеличить место хранения и сделать дополнительно несколько полок.
Благодаря этим хитростям в вашей мастерской всегда будет порядок и вам не составит труда найти любой инструмент, который понадобится вам в быту.

Ну и в заключение видео от Стива – как сделать из дерева полки для хранения различных инструментов

Стив делает коробку для хранения мелких предметов (шурупов, гвоздей )

Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного.

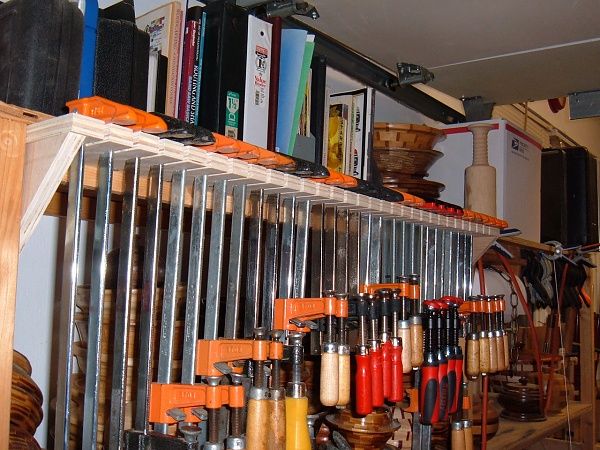

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.

Делаем настольную подставку для сверл.

Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.

Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.

Держатель для стамесок своими руками

Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.

Фото подвесного держателя стамесок.

Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.

Чертеж подвесного держателя стамесок.

Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.

Готовый самодельный держатель стамесок.

Планка под отвертки

Часто используемые ручные инструменты практично хранить на задней панели стоящего вдоль стены верстака. Если кромка такой плиты имеет ширину хотя бы 10 мм, то на ней можно закрепить простейшую планку с дырками для хранения отверток.

Фото планки под отвертки.

Для этого держателя отлично подойдет обрезок ламината нужной длины. Высверлите в нём два ряда отверстий, рассчитывая размещение крупных отверток в дальнем ряду, а мелких – в ближнем.

Чертеж планки под отвертки.

Прикрепите панель-держатель саморезами прямо к торцу задней плиты рабочего стола.

Держатель для плоскогубцев

На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.

Фото держателя для плоскогубцев.

Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.

Чертеж держателя для плоскогубцев.

Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.

Изготовление держателя для плоскогубцев.

Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.

Доработайте грани квадратным напильником.

Подгоните пазы и отшлифуйте поверхности.

Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.

Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.

Самодельный держатель плоскогубцев.

Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.

Статьи по теме:

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Статья рассматривает процесс изготовления и использования простого приспособления для работы с ручной циркулярной пилой, обеспечивающего точный.

Мастер-класс с пошаговыми фото и чертежами рассматривает процесс изготовления складных столярных козлов своими руками.

Home and Garden

Стильный и комфортный дом

Организация хранения инструментов

Вчера в комментариях к посту про организацию хранения в ванной комнате, меня заслуженно обвинили в том, что я обошла тему хранения автомобильных шин и инструментов. Сплошная косметика, украшения, полотенца, фены, химия и туалетная бумага.

И ведь совершенно справедливо. За 6 лет существования сообщества у нас был только один пост про хранение в гараже. Исправляюсь.

Что думает большинство женщин? В лучшем случае, что для инструментов хватит одной полочки под потолком в самом незаметном месте, в худшем, что под них достаточно одного небольшого ящичка, подаренного на 23 февраля. И при планировании шкафов думают только о сумочках, обуви и одежде.

Но мы-то знаем, что это не так. Посмотрите, какие прекрасные могут быть шкафы!

А в той же тумбочке под раковиной в пластиковых контейнерах могли бы лежать гаечные ключи, молотки и пассатижи!

Вы поддались на уговоры, сократили короб сантехнического шкафа и оставили микро-дверцу? Зря! Посмотрите сколько места у вас могло быть на хранение самого необходимого:

В некоторых случаях еще можно что-то исправить (главное сразу поставить все точки над i – этот шкаф не для складирования мыла и туалетной бумаги):

Второе место, которое иногда удается завоевать (если раньше его не оккупирует зимний сад или шкафчик для хранения варений и солений) – балкон:

Если повезет, у вас будет место для того, чтобы разложить самое нужное:

Хотя мы все знаем, в холле места было бы намного больше и работать комфортнее:

А какие прекрасные шкафчики можно повесить в коридоре вместо ключниц!

Главное не забывать – если редко пользуетесь, лучше шкафчик делать закрытым. Пыльные отвертки выглядят не брутально.

Аналогичный подвесной шкаф может стать украшением рабочего кабинета:

Не забывайте пользоваться достижениями и наработками для хранения вещей на кухне. Например, магнитные планки очень удобны для хранения металлических предметов.

В комментариях напомнили про магнитные тарелки, чтобы мелочи не терялись во время работы:

И полки, строго рассчитанные по ширине того, что требуется хранить. И подвесные держатели для инструмента. И банки с зафиксированной крышкой.

Ассортимент ящиков для инструмента тоже не ограничивается китайской пластмассой. Рекомендую обратить внимание на деревянные (ок, из фанеры) переносные органайзеры.

Недорогое решение, но при желании такую полку легко сделать из куска дерева, насверлив необходимое для вашего набора инструментов количество отверстий.
Обычно такие полки служат украшением балкона и гаража.
Не стоит выбирать слишком красивую полочку, иначе ей легко можно будет найти применение для хранения художественных кистей или зубных щеток.

Доски с перфорацией (пегборды)

Универсальное решение для всего-всего, что оценили мастера всего мира.
Мы, к сожалению, до сих пор обращали на них внимание только для хранения на кухне и хранения рукоделия. А ведь они прекрасно смотрятся с инструментом:

Не забываем делать дверцы там, где может скапливаться пыль. Не всегда ее можно оправдать любовью к шлифовке и работе с сухими смесями.

Для хранения инструмента можно использовать те же идеи, которые часто упоминались для создания рабочего кабинета дома – полки, выдвижные полки, места для хранения над и под столешницей:

Отдельностоящие передвижные мастерские

Обратите внимание, эти конструкции даже интереснее сервировочных столиков и намного функциональнее любого кухонного острова (это я к тому, что нужно правильно расставлять приоритеты):

Кстати, прекрасные передвижные рабочие островки могут получиться из самого обычного письменного стола (уверена, ваш ребенок все равно делает уроки за кухонным столом):

Такой шкаф принесет больше пользы, чем шкаф-кабинет рукодельницы:

Не забывайте о потолочных решениях (аналогичные использовались для хранения велосипедов) и вертикальных решениях для хранения (идея нами использовалась для хранения разделочных досок):

Промышленность тоже не ограничивается пластиковыми контейнерами:

Надеюсь, этот пост оказался вам полезен (лично я считаю, что он самый полезный за всю 6-летнюю историю существования сообщества. Пока я его писала, узнала много нового).

А как храните свои инструменты вы?

PS В каждой шутке есть доля шутки (с) народная мудрость

Присоединяйтесь к нашей группе на fb, чтобы не пропускать посты и у нас был стимул размещать там оригинальные посты 🙂

Информация об этом сообществе

• Цена размещения 50 жетонов
• Социальный капитал10 472
• Количество читателей
• Длительность 7 часов
• Минимальная ставка 50 жетонов
• Посмотреть все предложения по Промо

• 46 комментариев
• —
• Оставить комментарий

По делу могу рассказать о хранении шин. У нас нет гаража, а шины нужно хранить строго в вертикальном положении, поэтому привычная стопка колес на балконе, увы, не имела право на существование. Мы купили в икее узкий стеллаж, куда и поставили шины, по одной на каждую полку. Чтобы шина не свалилась на голову с верхней полки, муж прибил к перекладинам поперечную доску. Стеллаж стоит на балконе, все аккуратно, и не надо арендовать склад.

Совсем наоборот. шины хранятся горизонтально, на специальной стойке. .

При вертикальном хранении стоя колесо неизбежно деформируется

Была уверена, что делали несколько разных, но кроме шкафа по тегам ничего не находится.

Вам в каком объеме хранить? Сделаю пост на следующей неделе.

Идея с магнитными полосками – супер, нужно себе сделать в мастерской. Кроме прочего, туда можно временно прилеплять железные винтики, шурупики и гайки во время работы, чтобы не потерялись.

А вот идея с выдвижными ящичками в шкафу из дерева (или ДСП), с насыпанными туда шурупами и прочей железной мелочевкой – боюсь, в реале разочарует. Если их хранить всего по несколько штук каждого номинала, то ничего. А если побольше. это только кажется, что мелкие винтики и шурупики выглядят безобидно. Вы насыпьте как-нибудь литровую банку мелких гвоздей, и попробуйте поднять 🙂 Конечно, там не вес для тяжелоатлетов – но выдвижные ящички могут выдвинуться. и выломать нафиг все направляющие из стенок, и упасть. Хорошо, если не на ногу. И не на крутящихся под ногами детей и кошек.

То же препятствие – для размещения винтиков-гвоздиков-шурупиков на открывающейся дверце шкафа. Если их немного, то ничего. В противном случае петли дверцы могут не выдержать и провиснуть, или вообще вырваться из мест крепления.

По той же причине я бы очень осторожно отнеслась к идее – где к нижней части полок приклеены крышки от банок, а банки завинчиваются в них снизу. Или это будут мелкие банки на десяток шурупов. Кроме того, стеклянные банки слишком легко случайно разбить и получить кучу опасных осколков. А пластиковые банки деформируются под действием веса и могут выскочить из резьбы крышки.

Лучшее решение для железок – прочные железные стеллажи и тумбочки. Или хороший деревянный шкаф с толстыми стенками и укрепленными полками. Причем прикрепленный к стене, а не просто стоящий у стены.

Самодельные приспособления для хранения инструмента в домашней мастерской

Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного.

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Переверните заготовки и закрепите тыловую панель.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.

Делаем настольную подставку для сверл.

Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.

Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.

Держатель для стамесок своими руками

Чтобы стамески не терялись и не тупились, сделайте для них простой подвесной держатель.

Фото подвесного держателя стамесок.

Подберите обрезок плотной древесины без сучков толщиной 20–40 мм. А также можно применить фанеру, МДФ или сосновую склейку. Выберите пазы за два подхода: сначала используйте электродрель с перовым сверлом, а затем выпиливайте пазы полотном с мелкими зубцами.

Чертеж подвесного держателя стамесок.

Прикрепите держатель на стене винтами сквозь просверленные в торце отверстия.

Готовый самодельный держатель стамесок.

Планка под отвертки

Часто используемые ручные инструменты практично хранить на задней панели стоящего вдоль стены верстака. Если кромка такой плиты имеет ширину хотя бы 10 мм, то на ней можно закрепить простейшую планку с дырками для хранения отверток.

Фото планки под отвертки.

Для этого держателя отлично подойдет обрезок ламината нужной длины. Высверлите в нём два ряда отверстий, рассчитывая размещение крупных отверток в дальнем ряду, а мелких – в ближнем.

Чертеж планки под отвертки.

Прикрепите панель-держатель саморезами прямо к торцу задней плиты рабочего стола.

Держатель для плоскогубцев

На этом приспособлении аккуратно располагаются пассатижи, круглогубцы, кусачки и все остальные подобные инструменты.

Фото держателя для плоскогубцев.

Для подвесной планки подберите березовую рейку, а для кронштейнов подойдет фанера.

Чертеж держателя для плоскогубцев.

Закруглите рубанком верхние кромки перекладины, чтобы плоскогубцы висели прямо.

Изготовление держателя для плоскогубцев.

Разметьте на деталях пазы, высверлите в них отверстия и пропилите материал ножовкой.

Доработайте грани квадратным напильником.

Подгоните пазы и отшлифуйте поверхности.

Соедините заготовки «на сухую» и прикрутите держатель на место саморезами.

Разместите нужный ручной инструмент на подвеске, а дырки в кронштейнах используйте для хранения отверток.

Самодельный держатель плоскогубцев.

Изменяйте при необходимости габариты и даже конструкцию рассмотренных проектов, приспосабливая держатели под свои нужды.

Как выбрать зажимы и струбцины

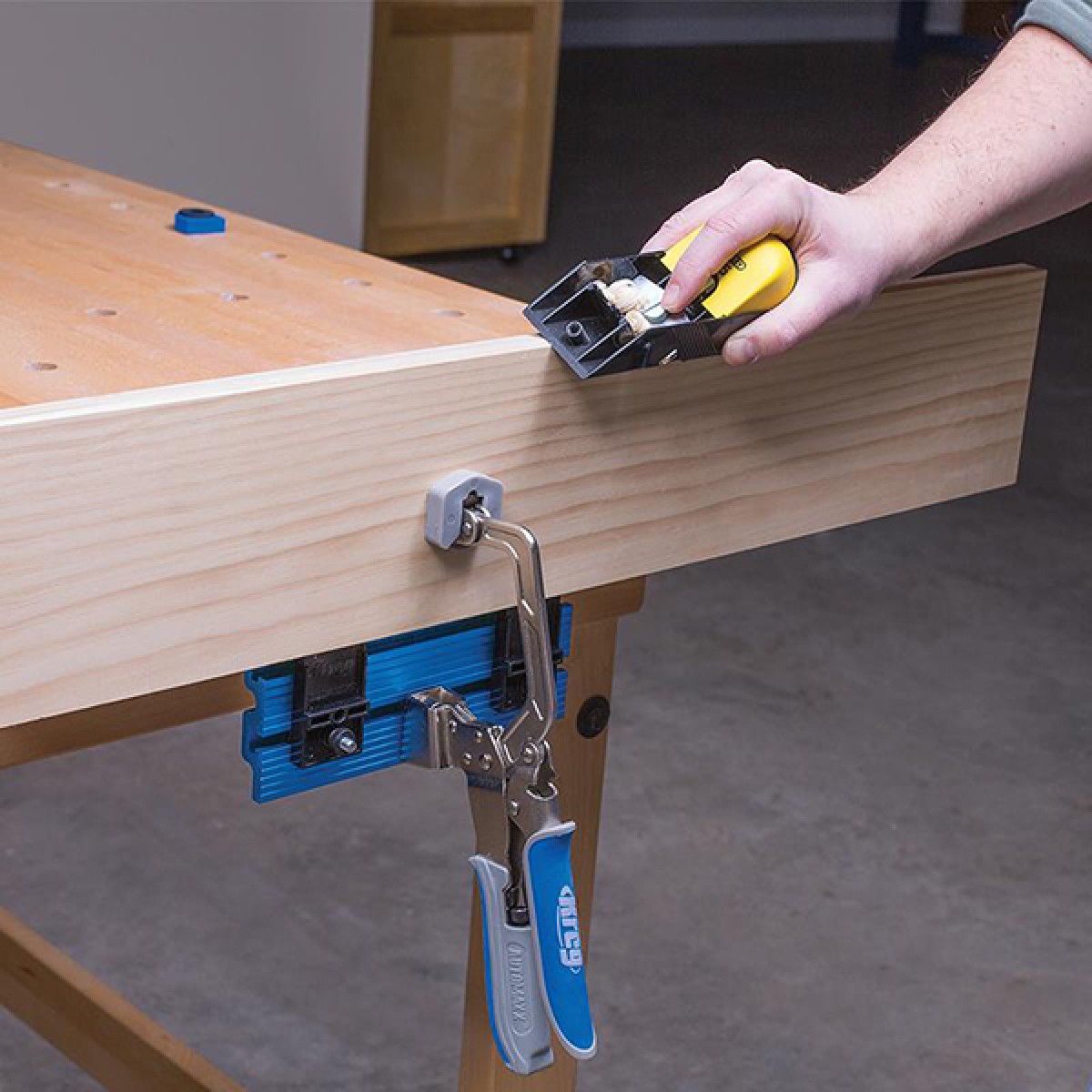

Для точной обработки деталей важно хорошо их зафиксировать. В этом мастеру помогают зажимные приспособления — зажимы и струбцины. Они различаются по конструкции и принципу использования, что и определяет сферу их применения, будь то деревообрабатывающая мастерская или собственный гараж.

Струбцины предназначены для фиксации двух и более соединенных заготовок, например, деревянных или картонных деталей для склеивания, стальных листов для просверливания в них сквозного отверстия или металлических профилей для сварки. Существует несколько разновидностей струбцин, различаемых по конструкции.

В основе G-образной конструкции — массивная металлическая скоба из стали или чугуна, на одном конце которой закреплена неподвижная губка. Подвижная губка находится на винте, ход которого осуществляется за счет вращения рукоятки. Размер фиксируемых заготовок ограничен ходом губки внутри скобы. Струбцины с такой конструкцией широко применяются в столярном деле, при слесарных работах, сварке и монтаже конструкций.

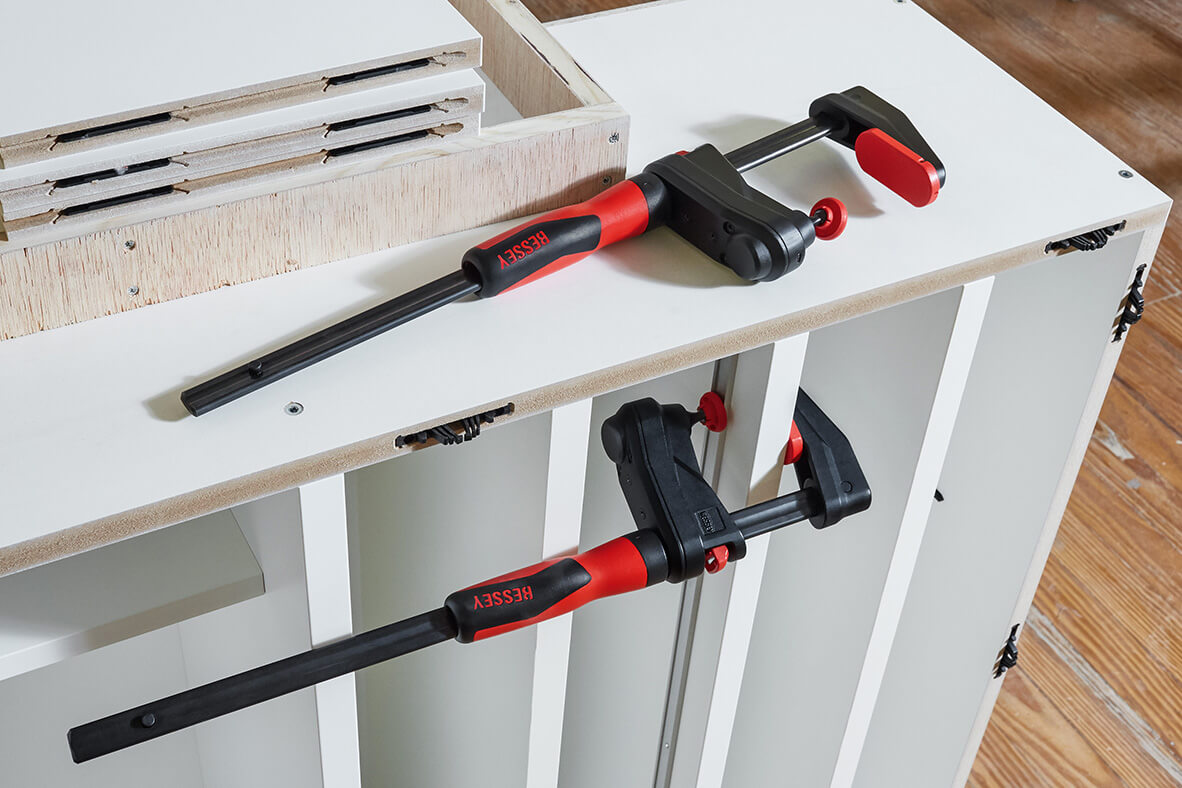

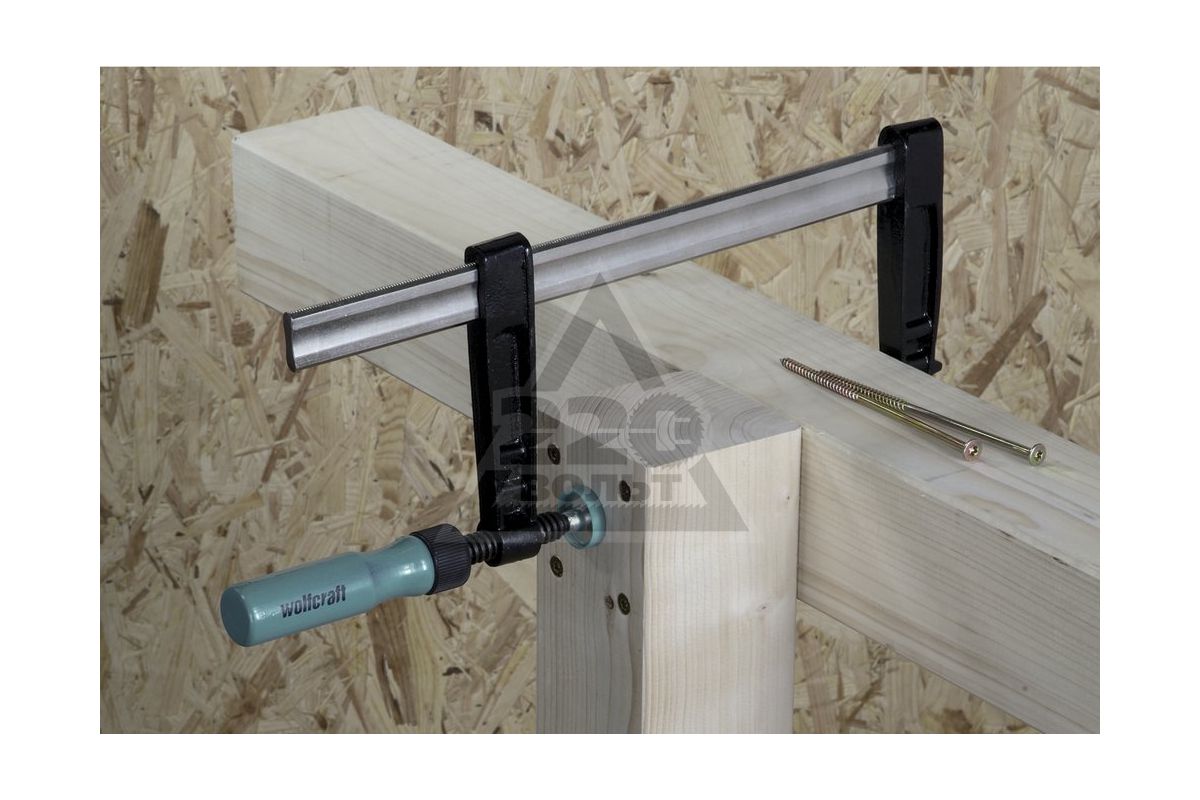

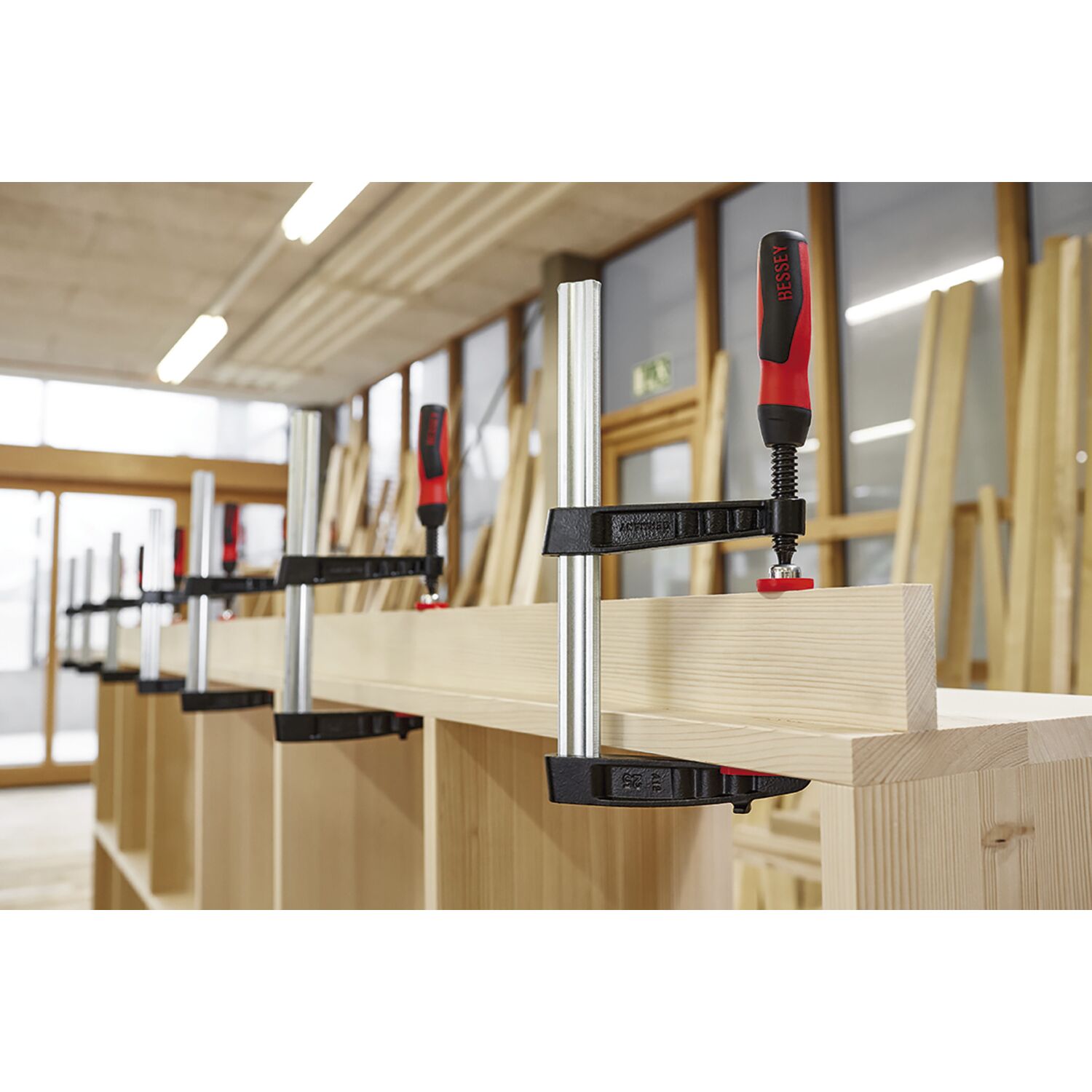

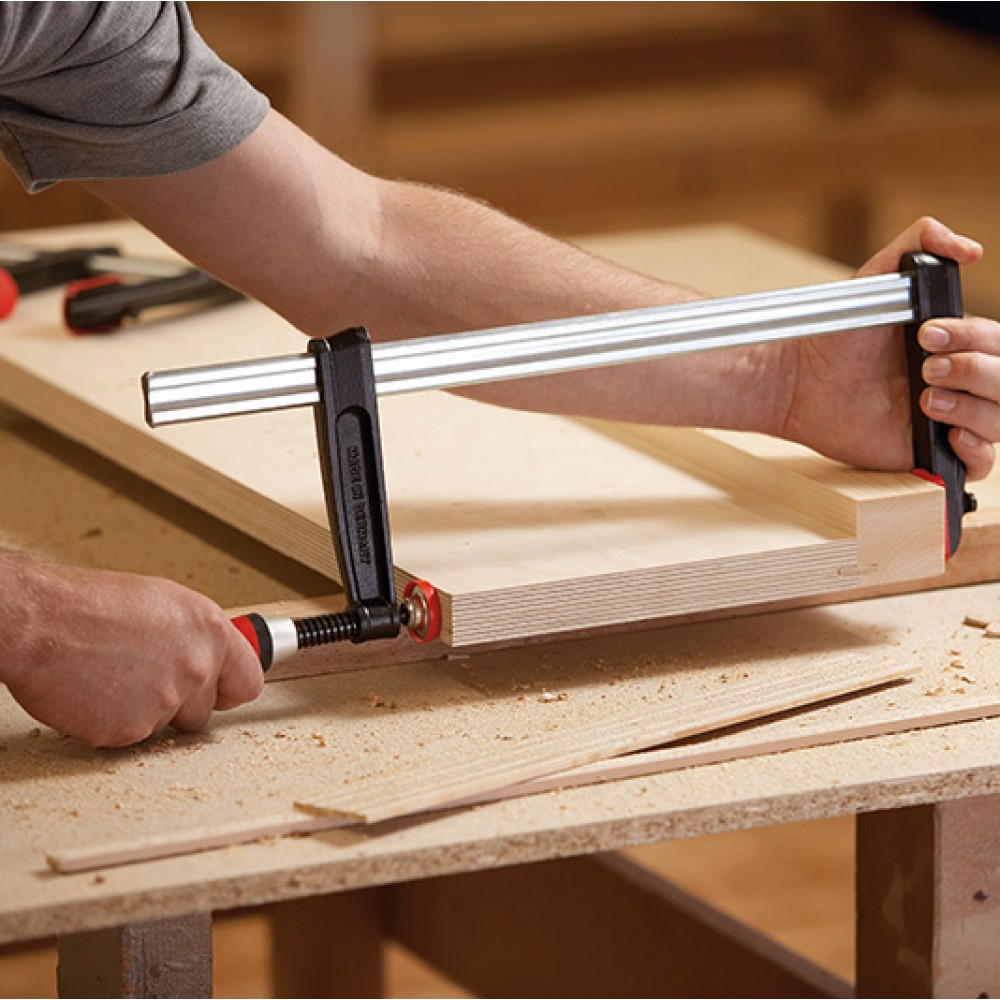

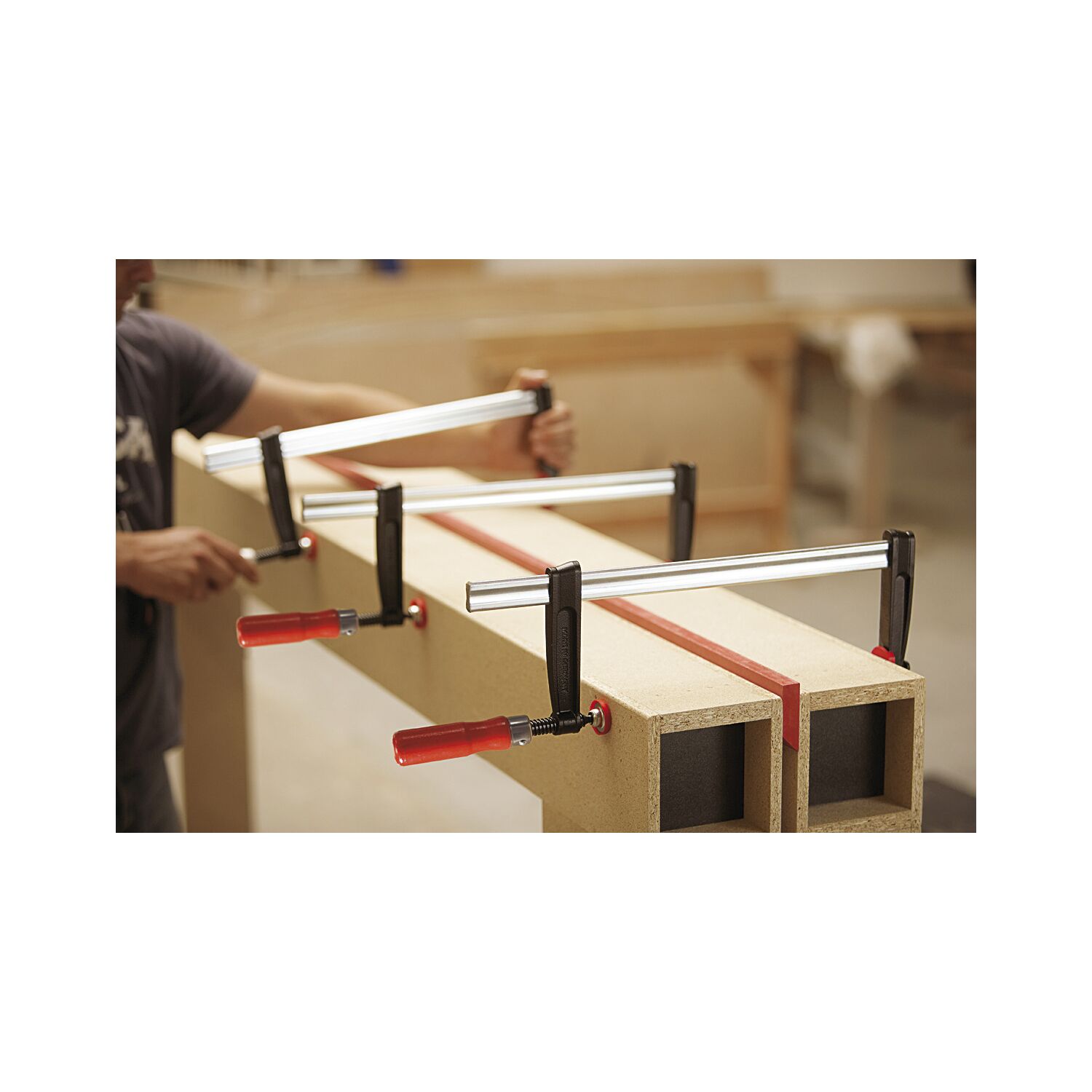

F-образная конструкция позволяет фиксировать заготовки гораздо быстрее, чем G-образная. Состоит из рейки с неподвижной губкой, закрепленной перпендикулярно и подвижной губки, фиксируемой на держателе, который скользит по рейке вверх и вниз, что позволяет регулировать раскрытие в большом диапазоне для работы с различными по размеру деталями. Заготовки фиксируются между губками предмета с помощью винта или эксцентрикового рычага (у быстрозажимных моделей). Такая струбцина удобна при работе с металлическими, деревянными, картонными и пластиковыми деталями, когда необходимо быстро и бережно прижать их друг к другу, но не с таким большим усилием, как в G-образных моделях.

Угловая струбцина используется для стыковки заготовок под углом относительно друг друга. Состоит из двух частей, которые образуют угол в 45 или 90 градусов. В каждой части есть отверстие для заготовки, а прижим осуществляется за счет винтового механизма. Угловые струбцины получили широкое применение при проведении монтажных, сварочных, сборочных работ.

Т-образная струбцина служит при соединении больших секционных заготовок, например, при изготовлении мебели или монтаже оконных переплетов. Имеет длинную направляющую (свыше 1 м в длину), вдоль которой скользит подвижная губка. Вторая губка соединена с Т-образной винтовой рукояткой, которая при вкручивании обеспечивает прижим.

При покупке зажимного инструмента следует исходить из размера и формы деталей, которые предстоит обрабатывать. Первое, на что надо обратить внимание — это ширина зажима. От нее зависит максимальное раскрытие губок, а значит, величина заготовок, которые можно поместить в тиски или струбцину. В частности, для столярной мастерской, где приходится обрабатывать крупные детали, приобретают зажимной инструмент с максимальной шириной между губками до 500 мм. Для слесарных работ с небольшими по толщине металлическими заготовками и профилем выбирают тиски с диапазоном до 100 мм. Для мелких предметов (например, крепежных) или склеивания картона берут небольшие струбцины с рабочей шириной до 25 – 50 мм.

Если в работе важна не только ширина, но и высота зажимаемых деталей, обращают внимание на глубину зажима и высоту губок. Следует помнить: губки должны быть меньше детали, чтобы ее удобно было обрабатывать. Для очень крупных заготовок нужно выбирать инструмент с большой глубиной зажима, например, до 200 мм.

Важно также учитывать материал губок. Для работы с металлическими заготовками, камнем и твердой древесиной подходят приспособления с металлической поверхностью губок. Иногда она имеет насечки для наилучшего удержания. Пластик, картон, мягкую древесину грубыми зажимами можно повредить, поэтому для их обработки рекомендуется инструмент с пластиковыми или резиновыми накладками на поверхности губок, которые обеспечивают бережный прижим.

Мастерская мечты 2.0 Фотообзор идеи и варианты реализации мечты Мастера: Своя Мастерская

​Приветствуем Вас на нашей странице «Идеи мастерской мечты»* — Вашего идеального рабочего пространства для творчества и работы!

Это обновление обзорной фото-галереи, в которой мы собрали самые разные идеи и варианты реализации мечты: Моя идеальная Мастерская. В версии 2.0 информация структурирована, дополнена пояснениями, и конечно, много новых схем и фотографий.

​* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.

Какой любитель или Мастер не мечтает о своем укромном уголке, в котором бы он мог воплощать свои мечты и идеи? А уж у нашего русского человека кулибинская жила заложена с генами. Нам дай только время, место и инструменты в руки и эх, мы тут как развернемся, да как душа запоет…​

    ​



В этой статье фото — галерее мы продолжаем собирать самые разные идеи и варианты реализации своей Мечты: от  инструментального ящика и верстака в квартире (доме, сарае) до полноценной, отдельно стоящей Мастерской, оснащенной полным спектром оборудования и инструментов, которые могут Вам понадобиться. Обязательно рассмотрим и такое решение, как мобильная (передвижная) Мастерская. Также есть фото

Мастерской с исторической точки зрения — как это делали столяры в прошлые века. Конечно же добавлены и современные решения.



У всех свой путь к своей Мастерской Мечты, но как и в любом другом деле варианты решения и результат зависят от подхода и опыта. Можно сделать своими руками максимально просто. Зачастую мы именно к этому и привыкли: сделать быстро и дешево,  без украшательства и удобств. Потому как всегда не хватает ни средств, ни времени, и  посему имеем то, что имеем. Но все же на примерах других решений — с выдумкой, основательным подходом и творческими руками — мы покажем как можно сделать свою Мастерскую Мечты.

Итак начнем!  Мастерская Мечты 2.0
Содержание (быстрые ссылки вниз — навигация по странице):

Далее все указанные разделы рассмотрим подробно.

Сразу рассмотрим примеры рабочих поверхностей.

Рабочая поверхность и ее исполнение сильно зависит от направления Вашей деятельности: моделизм, столярное дело или какое-то другое ремесло.  А также зависит и от условий размещения и Ваших возможностей.



Рассмотрим в общем варианты рабочих поверхностей в зависимости от направления деятельности.



Рабочее место моделиста выглядит так:

Популярное фото!

На фото выше  — рабочее место моделиста. У многих Мастеров также есть для работы — всего-лишь часть стены и рабочий стол. Но далеко не у всех будет так организованно пространство, что порядок будет получаться сам собой, как следствие размещение инструмента и покрасочного материала в изобилии в открытом структурированном доступе на стенах в радиусе вытяной руки. Рабочий стол полностью освобожден, есть только защитный коврик с разметкой. Слева на магнитных держателях располагаются необходимые в работе инструменты. Локальная подсветка завершает идею Идеальной мини-Мастерской.

Рабочее место и стол ювелира:

Популярное фото!

На фото выше — не стандартное, но удобное решение — полукруглый верстак для точных мелких работ — подойдет и для ювелира и для любого Мастера, работающего с изделиями малых размеров — все в пределах досягаемости.

Популярное фото!
Несмотря на старину, и сейчас такой стол — бюро привлекателен для хоббиста, c оригинальными поворотными ящиками:

На фото ниже еще одно «раскладное» рабочее место (трансформер) Мастера хоббиста : The Magic Box — «Волшебная коробка», названный так из-за его универсальности, сделан в Швейцарии в 1950-х годах компанией Mummenthaler & Meier.

Полностью складной многофункциональный письменный стол или компактный домашний офис, позволяющий избавиться от любого рабочего беспорядка, просто закрыв двери. Имеет встроенное освещение над столешницей.

Размеры в открытом состоянии: 167 см х 73 см х 113 см , в закрытом виде: 83 см х 53 см х 113 см .

И еще вариант раритетного The Magic Box от Mummenthaler & Meier:  высокий шкаф, изготовленный из тика в 1950-х годах, имеет скрытый рабочий стол, окруженный удобными ящиками и регулируемыми полками.

Важное замечание — для сидячего рабочего места необходимо учитывать зону охвата. На схеме указаны минимально допустимые размеры:

Верстак может быть самых разных размеров и форм. Вы можете посмотреть подробнее эту тему в нашем фотообзоре по верстакам.

Мини верстак:

Может быть как в настольном исполнении:

И как мини верстак скамейка

Раскладной столярный верстак:

Рабочий  стол с возможностями верстака:

Примеры полноценного столярного верстака могут выглядеть так:

Вот что рекомендует отраслевой стандарт применительно к столярным верстакам.

«… В столярной мастерской верстаки располагаются перпендикулярно к окнам так, чтобы свет падал слева. Целесообразно расставлять верстаки в 4-5 рядов по 4 верстака в каждом ряду с расстоянием между рядами — не менее 100 см.  ​Площадь на одного столяра: 4.5 кв. м.



Отраслевой стандарт на столярные верстаки с деревянным основанием предусматривает следующие требования:

• Высота верстака может быть трех положений 700+15,790+15, 900+15 мм; размеры столешницы: длина — не менее 800, ширина — не менее 450 мм; влажность древесины для изготовления деталей верстака не должна быть более 12%; все деревянные детали должны быть изготовлены из лиственных пород (Пиломатериалы. ГОСТ 2695-71) или хвойных пород (ГОСТ СЭВ 2369-80), при условии покрытия основных рабочих поверхностей фанерой по ГОСТу 3916-69; высота табурета должна фиксироваться в пределах от 700 до 750 мм, форма сидения круглая, диаметром 350+5 мм или квадратная со стороной 350+5 мм; средний срок службы столярных верстаков должен составлять не менее 6 лет (для высшей категорий качества — не менее 8 лет)… «

Что рекомендут опытные Мастера: высота рабочей поверхности стола должна быть на уровне фаланги большого пальца.



По поводу высоты размещения рабочей поверхности при работе стоя в эргономике есть следующие рекомендации:
на картинке Первый рис — для точных работ, Второй рис — для легких работ, Третий рис — для тяжелых работ:



Еще добротные примеры столярных верстаков:

Большое значение в мастерской играет сборочный стол, где можно производить сборку изделий.

Но во многих случаях его заменяет или верстак или многофункциональный стол.

В этом плане отличным готовым решением является  MFT-3 стол от Festool:

и его меньшие собратья, взявшие эту идею на вооружение. К примеру верстак KREG

Самодельщики пошли дальше и усовершенствовали на свой лад эту идею:

Складной стол а-ля Фестул в мобильном варианте

Или стационарный стол в дополнение к самому столу MFT-3

Все самодельные доработки и варианты — в обзорах обновлениях 2019 года

Большая рабочая поверхность зачастую необходима в Мастерской, где необходимо работать с большими заготовками, и поэтому нередко, в целях экономии места, стол или верстак может быть объединен со станками в большую единую рабочую поверхность:

Популярное фото!

Когда в гараже размещается Мастерская, то хочется в нем иметь мобильное рабочее место, стол, верстак, станок (и не один), систему хранения — в одном «флаконе». Как говорится: «все — по максимуму».

Посмотреть подробнее обзор верстаков Вы можете на странице  «Столярные верстаки и столы для столярных работ»

Обычно система хранения начинается с самых простых гвоздиков и крючков.

Но к этому можно подойти творчески и со вкусом. И даже банки из под малосольных огурчиков будут выглядеть уместно.

Многие начинают с простых полок постепенно расширяясь до шкафа для хранения инструментов

Простой, легко повторяемый, но при этом красивый и удобный способ размещения инструментов. Все в открытом доступе и под рукой.

А вот японский вариант размещения столярных инструментов (теперь понятно почему все японские рубанки примерно одной высоты):

Под европейский инструмент нужны и полки поглубже:



Популярное фото!

На фото выше — полноценный шкаф выполнен в минималистичном исполнении без изысков из мебельных щитов, реек и досок. Но благодаря этому в нем отлично уживаются и современный ручной инструмент от компаний Lie-Nelsen и Marples и дедовские «антикварные» рубанки, грунтубели, калевки, коловороты и прочая столярная «экзотика».

Не менее важный вопрос: как хранить струбцины. Это может быть навесная полка с ложементами:

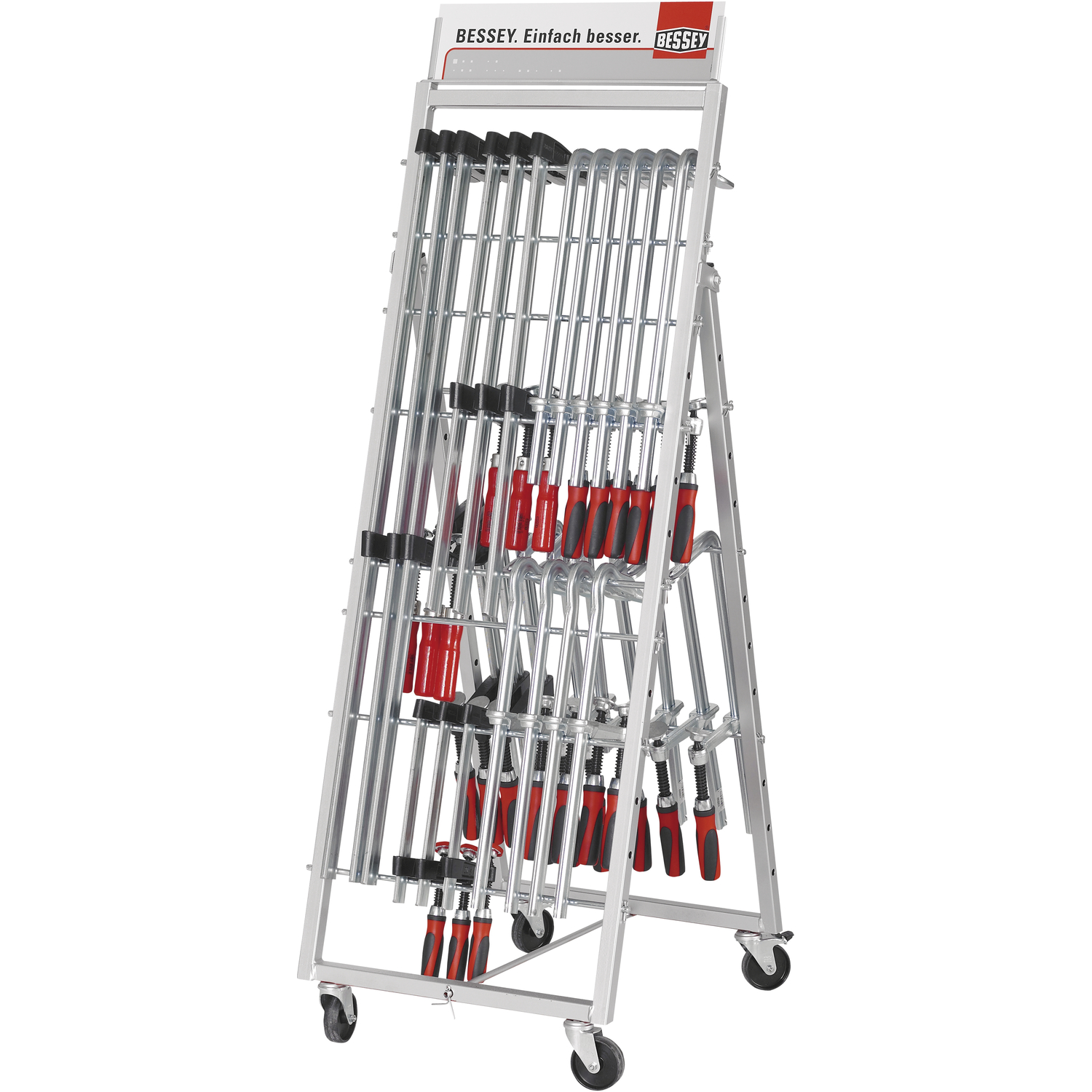

Или на подвижной тележке, можно сделать самим или купить, например Стойку на колесах Piher

Не стоит забывать и о месте хранения материала.

Причем вариант на фотографии ниже — предпочтительнее, так как обеспечивает хорошую вентиляцию почти каждой доски.

Ниже фото и схемы хранения пиломатериала на мобильном стеллаже:

Ящики, сундуки и комоды для инструментов

Далее мы обычно задумываемся о том, что не плохо было бы припрятать накопленное хотя бы в какой нибудь ящичек для защиты от пыли и влаги.

В прошлые века они выглядели так:

И каждый из них ценился не меньше самого содержимого.

Современные решения выглядят не так монументально, но при этом отличаются большей изобретательностью:

Ящики, систейнеры и органайзеры имеются и заводского изготовления:

Особое место в системах хранения инструмента занимают систейнеры, сортейнеры и другие ящики для инструмента от Festool.

Их главное достоинство — стыковка друг с другом, с пылесосами (сверху). и кроме того они выдерживают вес 120 кг. То есть человек плотной комплекции может встать на них не боясь сломать.

Ящик сундук.  Так делали раньше:

Популярное фото!

На фото выше — ящик для инструмента выглядит как сундучок «по наследству». Домашний набор любителя-столяра: все на своем месте, доступно и компактно размещено.

Если внимательно рассмотреть, то видно, что размещение инструмента продумано Мастером до деталей, напильники для заточки пилы — рядом с пилой, рядом с рубанками и стамесками — точильные камни.  Киянки и точильные камни положены на мягкую поверхность. Отвертки и стамески вертикально расположены вплотную к боковым стенкам, и при этом любую из них удобно доставать.

А так делают сейчас:

Посмотреть в каталоге Столярные наборы инструментов
Стартовые наборы столяра и краснодеревщика



Популярное фото

Это фотография комплекта «Арсенал Мастера РУ»  Минимального стартового набора ручного инструмента столяра. Популярность данной картинки понятна, с ростом интереса к столярному делу, в первую очередь всех интересует — с чего же начать? На фото «вкусно» поданы (слева направо): ручной лобзик, цикля, рейсмус, зензубель, торцовочный рубанок, стамеска, стружок с прямой колодкой, классическая европейская пила для шипов, нож, рубанок №4 для чистового строгания, малка и угольник.

Как и прежде делают и ящики комоды

Комбинация верстака, встроенного в комод старинной фирмы Hammacher-Schlemmer:

Современная реализация:

По ссылке Вы можете купить план-схемы с чертежами и построить свои версию верстаков, комодов и мебели.

Навесные настенные инструментальные ящики

Такие ящики в прошлые века зачастую делали переносными, поэтому раньше в них старались вместить как можно больше

Особенно преуспел в этом Генри О. Стадли (Studley) — столяр, фортепианных дел мастер из Массачусетса — он 30 лет потратил на создание Шедевра — набора инструментов для ремонта, настройки и даже сборки «с нуля» роялей, пианино и органов. В чемодане размером 99 х 46 х 23 см (в закрытом виде) вмещается более 300 уникальных инструментов и приспособлений ручной работы.



Популярное фото!

Видео обзор ящика для столярных инструментов Генри О. Стадли (Studley Tool Chest)

Еще фото ящиков и комодов для столярных инструментов:

Главное при размещении инструмента учитывать разделение на зоны с близким функциональным назначением: Ручные пилы в одном месте, Рубанки в другом, Измерительный инструмент в третьем и так далее.



Популярное фото!

На фото выше и подборка инструмента, и его красивое функционально удобное размещение, и сам настенный ящик для хранения — говорят о высоком профессионализме его хозяина. Все только самое необходимое для полноценной работы столяра краснодеревщика. Как говорится: ни добавить, ни убавить.

Шкафы для хранения ручных инструментов



Популярное фото
На фото великолепный шкаф и по изготовлению, и по его содержанию, на наш взгляд «альма-матер» столярных шкафов и системы хранения столярного инструмента. Кстати, план (чертеж) этого шкафчика пользуется заслуженной популярностью, так же как и это фото:

Еще фото инструментальных шкафов:


Популярное фото
На фото еще один чудо-шкаф столярного ручного инструмента. Так и хочется все рассмотреть, достать и потрогать своими руками. А решение ведь чрезвычайно бюджетное. Материал — фанера. Нижние ящики — крашенные в цвет дерева пластиковые «корзины» для всякой мелочевки. Экономично, практично и эстетично!



В прошлые века рабочее место столяра — стол — верстак — был объединен с шкафом-комодом для хранения инструментов.

А это уже современные шкафы для инструментов:

Сверхширокий сверхмощный шкаф для хранения всего сразу:

Есть рабочая поверхность. Есть инструмент и есть где хранить его. И вот уже рождается наша — домашняя Мастерская. При этом конечно же мы больше ценим свое, созданное своими руками — самодельную домашнюю Мастерскую.

С накоплением инструмента, Мастерская обрастает разнообразными инструментальными шкафами, удобными полочками и как мы уже отметили, минимум одним большим столом, верстаком (кому что нужно). А далее система хранения. начинает расширятся до свой «стены», угла, комнаты.

Популярное фото!

Фото выше цепляет красивым симметричным внутренним наполнением. В открытом состоянии этот инструментальный шкаф обеспечивает быстрый и удобный доступ к любому инструменту в радиусе вытянутой руки. Поработал, все убрал в шкаф, закрыл. Чистота, порядок и инструмент в сохранности. При таком хранении рабочая поверхность ничем не загромождена и свободна как «чистый холст» для творчества. А если еще добавить к этому чрезвычайно низкий бюджет исполнения, то большой интерес к этому решению во всех отношениях оправдан.

Необходимо  учитывать на сколько все удобно размещено.

На этот случай эргономика советует следующее:

Ниже на фото слева указаны рекомендуемые высоты размещения полок.

Справа — минимальные размеры проемов в дюймах (25,4 см)

В поиске своего стиля Мастер обустраивает помещение Мастерской на свое личное усмотрение, по которому уже многое можно сказать о его хозяине.

К примеру, столярную Мастерскую трудно спутать с чем-то еще. Так она выглядела в основном в прошлые века:

Отголоски такого подхода еще часто мы можем найти и в наше время. Такая Мастерская выглядит как музей.

Популярное фото
Уважение и большой интерес всегда вызывает историческая преемтвенность, особое отношение к каждой мелочи и даже в рабочем беспорядке здесь угадывается скрытая, но четкая организация своего дела! Чего и Вам желаем от души!

А вот решение, где все «вращается» вокруг самого Мастера. Сразу видно, что здесь главное положение для работы — сидячее.

Популярное фото!

Это рабочий кабинет Мастера на все руки, работающего с самыми разнообразными материалами и ручными инструментами. Подкупает и удивляет опять же большая площадь свободных рабочих поверхностей, имеющих самый шикарный вид! Обилие инструментов и материалов в зоне рабочей доступности говорит о продуманном и структурированном подходе при создании этой Мастерской. Абсолютно оправдан поэтому такой интерес к этому решению.

Внесение небольшого декора может добавить привлекательности Мастерской.

А вот так выглядит современная домашняя столярная Мастерская:

Домашнюю кузню тоже не перепутаешь ни с чем. Так она выглядела не только в прошлые века, но зачастую и сейчас нередко встретить такие кузни:

А вот так может выглядеть современная полноценная кузнечная фабрика:

Обустроить все компактно, удобно, да еще и красиво, со вкусом — это ли не высший пилотаж!

Но со временем комнаты становится со временем мало. И мы обустраиваем гараж под Мастерскую и тоже отрываемся кто как может и умеет. Тут тоже многое зависит от направления увлечения.

Кто-то тяготеет к металлу и делает слесарную Мастерскую с соответствующим оснащением.

При этом для изготовления слесарной автомастерской могут быть использованы самые современные материалы, оснащение и приспособления.

Инструментальная мастерская мастера в гараже:

Популярное фото
Мечта — Гараж — Мастерская! Гараж — игрушка! Можно как угодно относится к такому решению. Но однозначно одно — пятое место в рейтинге просмотров говорит о многом.

Кто-то превращает гараж в столярную Мастерскую:

Ниже — примеры обустройства Мастерской и их оснащение самыми разными инструментами и станками.
Популярное фото!


Грамотное размещение Столярной Мастерской в компактных условиях, большое количество мест хранения и множество разнообразных рабочих поверхностей делает такой вариант обоснованно популярным.

Отдельная мастерская c организованным пространством:

Некоторые Мастера являются любителями какого-то одного бренда.

Вот так может выглядеть Мастерская с инструментом Festool (Фестул):

Популярное фото
Несколько фотографий СУПЕР Мастерская, реализованная на основе инструментов и оборудования FESTOOL, мастера из Бельгии, который изготавливает рабочие столы для ювелиров.
Система хранения с применением систейнеров Фестул плюс самодельные шкафы с выдвижными полками Festool.
Все настроено под себя:

Еще больше фото — в Обзоре Развитие идей Festool (Фестул) и самодельные решения 2.0

Обрастая всяким полезным оснащением Мастерская приобретает свою индивидуальность:

Популярное фото

Вот она свободная творческая мысль что делает! Все гениальное — просто. Места мало, а надо как-то работать. И не долго думая Мастер «впихнул» 4 настольных станка вместо двух, сделав стол-трансформер с переворачиваемой рабочей поверхностью (столешницей). Практично, удобно и «пусть другие поражаются смекалке»!

В конце концов Ваша мастерская может быть просто Вашей «берлогой»:

Но, при особом стремлении…

Фактически может получится готовая мебельная Мастерская или даже мини фабрика.

К примеру, идеальная студия мастерская или идеальное рабочее место, где хочется проводить побольше времени:

*- по поводу поставки станков Hammer Вы можете обратиться к менеджерам нашей компании.



Популярное фото

На наш взгляд — именно это Мастерская Мечты!

В свое время с этой фотографии в 2016 году начался наш Фотообзор «Мастерская Мечты». Именно это фотография дала старт этой Теме!
Эта Мастерская очевидно Успешного Мастера. Абсолютно точно, что он потратил не мало времени на продумывание всех деталей своей Мастерской, и в ней он шел не от того, что имел (ограниченные площади, ограниченный бюджет, отсутствие времени), а от Идеи, в каких условиях он хочет создавать и творить. Подкупает обилие ествественного света и правильно организованного локального освещения, при этом свет идет сверху, а в рабочей зоне (на высоте 2х метров) все пространство вдоль стен занято оборудованием и местами для хранения. Сводчатый потолок добавляет ощущение свободы и простора для деятельности. Вся постройка при этом деревянная. Что называется: «С чем работаю, то и окружает». Чистота, порядок, достаточное пространство для работы, профессиональное оборудование — все работает на высокую производительность и качественный результат.

Популярное фото
А это уже практически фабричный вариант Мастерской, но сделанный во всех отношениях «с любовью». Шикарные полы из материала, с которым работает Мастер (или Мастера), высокие потолки с полупрозрачной крышей, затекленная стена с превосходным видом — все говорит о том, что здесь нет слова «работа» в обычном понимание. Здесь все — в удовольствие. В такие «хоромы» Заказчик будет сам прибегать.

Ниже фото Мастерской «RYNTOVT DESIGN», еще больше о ней в специальном обзоре Идея бизнеса: Столярная творческая мастерская без компромиссов
Добротные, прочные, легкомоющиеся полы, а в данном случае лучшее решение — наливные — это основа хорошей Мастерской.

Кажется все основательным и тем не менее даже большие сборочные столы мобильны и пространство легко изменяется под актуальные на текущий момент задачи.

Основатель за станком — обычное дело:

Продолжаем обзор, вот так могут выглядеть полноценные мебельные цеха:

Впрочем, это может быть не чисто столярная, а универсальная Мастерская, в которой вы сможете реализовывать свои самые смелые идеи.

Фото пример Российского Мастера

Посмотрите ниже фотографии Мастерской одного из наших постоянных Покупателей.

Свою Мастерскую он поставил и оснастил с нуля.Здание Мастерской — на сварном каркасе из металлических профилей. Использованы как швелеры, так и уголки. Каркас обшит сендвич-панелями. Полы — наливные. Отопление — дизельный котел. Подведенная электрическая мощность — 15 кВт.

Столярное оснащение: Комбинированный бельгийский станок Robland HX 310 PRO (поставим Вам по запросу), торцовочная пила Festool Kapex 120, ручной фрезер Festool OF 1400, фрезер дюбельный Festool DOMINO DF 500, шипорезка Leigh D4R Pro 600мм с устройством пылеудаления и поддержки фрезера, шлифмашина ленточная Festool BS 75 E-Set , шлифмашинка Mirka DEROS 5650CV , пылесос Festool CLEANTEX CTL 26 E  и пылесос FESTOOL CLEANTEC CT 17 E.

Стелажи сборные из стандартых элементов.

Вся деревянная мебель в Мастерской изготовлена своими силами.

Данный верстак собственного изготовления. Рама сварная из профиля коробчатого сечения. Винты для тисков также собственного изготовления.

Столешница из клееных березовых брусков, покрыта маслом ОСМО 3062. По поводу материала — решение необычное, но уже почти год использования не выявил никаких недочетов.

Такие изделия он делает в своей Мастерской: деревянные стулья и табуреты оригинального дизайна:

Кроме мебели, он занимается и внутренней отделкой деревом. Стены и потолок в данном помещении сделаны из клееных панелей собственного изготовления.

Ниже несколько фото из нашего Обзора Сергей Саблин. Мастер, его Мастерская, и как строить лучшие сауны, рекомендуем всем увлеченным столярным творчеством:

Популярное фото

В Мастерской Сергея Саблина преобладают станки и оборудование JET, а также ручные электроинструменты FESTOOL, которые Сергей использует и стационарно, и в работах на выезде.

Распил по шине циркулярной пилой Festool TS 55:

Чтобы созидать — надо иметь прекрасное профессиональное пространство. Инструмент и оборудование должны быть лучшими, а Мастерская — безупречной для Мастера, «как надежный конь для своего всадника».

Еще раз приглашаем всех желающих делится своим опытом и успехами!

Наружный облик Мастерской

Решение о том, как будет выглядеть Мастерская снаружи, зависит от Вашего вкуса и возможностей:

И наконец доходит дело и до отдельно стоящей своей Мастерской. Зачастую ее делают (строят) своими руками от фундамента и до полного оснащения.

Стильная Мастерская в Харькове, подробнее о ней в обзоре Идея бизнеса: Столярная творческая мастерская без компромиссов

Но чтобы сделать полноценную Мастерскую, заложив с самого проекта в ней и удобство и целесообразность, необходимо понимать как правильно все скомпоновать и разместить

Поискав, какие все же требования предъявляются к данным помещениям, мы нашли следующую информацию:

«… Площадь помещения мастерской зависит от количества работников, состава и сложности выполняемых работ.

При мастерской устраивается: технологическое помещение; инструментальная; заготовительная.

Высота потолков — минимальная 3.3 м., входные и проходные проемы в ширину не менее 90 см., высотой не менее 2 м.

Технологические требования наполняемости столярной мастерской должны соответствовать (ГОСТ).

Все работники должны быть обеспечены персональными местами не менее 4,5 кв.м и индивидуальным рабочим инструментом.



Обратите внимание на эти рекомендации!

При проектировании Мастерской немаловажную роль играет изначально правильное планирование внутреннего пространства Мастерской.

Эскиз Мастерской следует делать «изнутри» — от наполнения. Естественно не забывая ограничений участка, на котором она будет располагаться.
Популярное фото

Эта фотография также говорит о том, что интерес определяется в нашем ремесле глубиной мысли, простотой идеи, а главное практичностью и простотой реализации. Так сделать у себя повторить и реализовать если не каждый, то большинство — точно.

Схема размещения в гараже:

Если Вы делаете план — эскиз домашней мастерской столяра с разными вариантами размещения сами, то лучше рисовать его на размеченной заранее бумаге.

Шаг в 0,5 метра вполне удобен. Но конечно же для удобства Вы можете сделать и более частую клетку.

Вы можете конечно озадачить и профессионального чертежника:

Грамотное зонирование пространства позволит сэкономить ресурсы в работе.

Вот как может выглядеть размещение в гараже:

При проектировании Вам необходимо заранее продумать схему вентиляции и схему размещения системы пылеудаления в Мастерской.

Это особенно актуально при работе с вредной пылью (древесная пыль относится к ней — полезная ссылка Подбираем промышленный / строительный пылесос под электроинструмент).

Если площади позволяют, то лучше учесть сразу возможность удобного перемещения и свободу действий.

Особенно если в мастерской будут работать несколько человек. В этом случае у каждого должно быить свое рабочее место.

Целесообразно рассматривать варианты расположения оборудования с учетом маршрута движения как материала, так и работника(-ков) в ходе выполнения операций.

Это сэкономит время в процессе выполнения работ по изготовлению изделий и не позволит Вам «потерять голову», кружа между станками и столами.

Популярное фото

Как разместить все «по уму» в Матерской или гараже-мастерской? Тем более что и места как всегда не хватает, и оборудования — по минимуму. На этом эскизе размещение станков, рабочих мест и мест хранения обосновывается еще и производственным циклом изготовления. И это правильный подход: идти не от вынужденных ограничений, а от первоначальной идеи — то есть построения схемы производственного процесса изготоления изделия. Что сразу позволяет избежать в дальнейшем множества производственных потерь.

Кому-то и этого мало и он готов возить Мастерскую с собой. Своя Мастерская на колесах — еще одно воплощение мечты.

И здесь к ее оборудованию появляются новые требования:

• Создание эргономичного рабочего места:

• Ограничения внутреннего пространства автомобиля накладывают очень жесткие требования к его оснащению. все должно быть компактно, удобно и безопасно.

• Сохранение предельной устойчивости в процессе движения:

• Необходимо следить за равномерным распределением веса по все площади пола фургона (прицепа) и жесткой фиксацией всего оснащения во время движения автомобиля. К примеру, не стоит надеятся на то, что тяжелый станок и так не сдвинется с места.

• Надежность и безопасность экипажа фургона:

• Правильное распределение веса, жесткая фиксация, надежные элементы конструкции и безопасное подключение источников энергии — основа спокойствия Вашего и Вашей семьи.

• Облегчение процессов погрузки и выгрузки инструментария и оборудования:

• Удобство погрузки выгрузки влияет не только на Ваше самочувствие и здоровье, но и на самочувствие Ваших заказчиков и близких. Это требование особенно важно учитывать, если Вы — и мастер, и водитель и грузчик.

• Оптимальное использование грузоподъемности транспорта:

• важно не перегружать его тяжелым оборудованием.

Кто-то переоборудует цельнометалический фургон в мобильную Мастерскую.

Причем одни используют фургон только для перевозки оборудования.
Популярное фото

Внимательно рассмотрев этот фургон-шкатулку — передвижную Мастерскую, можно заметить, что система хранения здесь не только удобна для использования и весь инструмент легкодоступен, но при этом она еще и быстродемонтируемая. Этот инструментальный стеллаж, расположенный вдоль борта не занимает внутреннее пространство. А оно может быть использовано для перевозки того же материала.

А другие используют его и в качестве полноценной Мастерской, в которой можно работать.

В качестве основного материала для обустройства полок и шкафов идет конечно же фанера. Хотя последнее время нередко используются и МДФ плиты.

Компактное размещение инструмента с помощью кейсов, боксов или систейнеров (Festool), способствует более грамотному и удобному размещению.

Для кого-то нужен фургон побольше.

Оснащение мобильной Мастерской можно сделать и с помощью оборудования заводского исполнения.

К примеру, В России для оснащения мобильных Мастерских предлагаются, стелажи, ящики, шкафы и другое оснащение от компании «Sortimo».


Если Вас заинтересовало данное решение, Вы можете обратиться к нашим менеджерам для получения информации по изготовлению такой Мастерской по индивидуальному проекту.

Вернемся к вариантам самостоятельной доработки.
Мастерская в прицепе — тоже отличное решение.

Конечно вариант ниже не для средних широт, но для юга — самое то, что надо.

Популярное фото

Самая «навороченная» мобильная Мастерская, где есть практически все. В трейлер-прицепе Мастер разместил даже генератор для независимой работы в труднодоступных местах на выезде.

Есть множество рабочих поверхностей и встроенных мест хранения. Все что может понадобится Мастеру на выезде.

В любом случае возможностей сейчас для исполнения Мастерской Мечты — великое множество. Ведь сколько Мастеров — столько и вариантов!

И мы рады будем, если наша подборка будет Вам полезна!

Приглашаем поделиться своим опытом, фотографиями и идеями, через форму обратной связи или пишите на e-mail: [email protected].

В отзывах к данной странице можете написать свои комментарии.

Использованы открытые источники: интернет, поисковые системы и социальные сети, а также фото и видео партнеров, коллег и покупателей.

Работаем с удовольствием!

Команда «Арсенал Мастера РУ»

Предлагаем так же посмотреть:
Весь ассортимент инструмента в Каталоге и Что мы предлагаем для оснащения Мастерской

Фрезерные станки и приспособления для Мастерской Мечты (фотообзор) версия 2.0

5 Органайзеры Great Clamp

Решите ваши проблемы с хранением зажимов раз и навсегда с помощью одного или нескольких из наших пяти специальных держателей. Эти умные настенные помощники не только держат все ваши зажимы под рукой, но и отлично смотрятся при этом.

1. Держатель пружинного зажима
2. Стойка для стержневого зажима
3. Фиксирующая опора C-образного зажима
4. Стойка для C-зажима
5. Органайзер для ручного зажима

Держатель пружинного зажима

Щит с выступающими дюбелями обеспечивает поддержку пружинных зажимов длиной 4, 6 и 9 дюймов.Если у вас есть подобный ассортимент этих зажимов, показанной здесь стойки должно хватить. Если у вас довольно большая коллекция, при необходимости увеличьте доску или сделайте два или более держателя.

Не рекомендуется удлинение дюбелей длиннее, чем указано на чертеже. Слишком далеко растянувшись, они могут удариться и сломаться.

Опора зажима стержня

Прорези в этом быстром и легком держателе позволяют хранить зажимы с выдвижной головкой в ​​идеальном порядке, просто положив головку на горизонтальную опору.Без прорезей вам пришлось бы затянуть губки, чтобы удерживать зажим на месте, а затем ослабить зажимы, когда вы хотите снять зажим с держателя.

Чтобы сделать прорези, вырежьте горизонтальную опору по форме, фрезеруйте ³ ⁄ ₈
«закругления по краям и углам и разметить надрезы 1 ⁵ ⁄ ₈
«по центру. Установите ³ ⁄ ₈
Поднесите лезвие к столовой пиле и поднимите лезвие на 2 дюйма над столом. Прикрепите деревянную насадку к угловому щупу и сделайте надрезы в отмеченных местах.Как показано на фото на странице 10, мы построили и разместили три стойки встык. Вы также можете удлинить две части и сократить количество прорезей, необходимое для соответствия вашему запасу зажимов.

Для зажимов Quick-Grip мы обнаружили, что расширенная версия (2 ³ ⁄ ₄
«больше спереди назад) стойки, используемой для поддержки наших зажимов с выдвижной головкой, прекрасно работает. Передняя опора с ее многочисленными пазами удерживает зажимы в вертикальном положении и не дает им ударить о стену.

C-образная опора

Проекты часто требуют зажимного усилия на несколько дюймов от внешних краев для хорошего сцепления.Когда это происходит, мы обращаемся к нашим стопорным C-образным зажимам, самый большой из которых имеет глубину горловины более 15 дюймов. Чтобы повесить нашу коллекцию стопорных C-образных зажимов, мы обнаружили, что эта скрепленная винтами опора является мечтой организатора.

Полка с выемкой для С-образных струбцин

Когда работа требует большого прижимного усилия, серьезные С-образные зажимы обеспечат ответ. Чтобы повесить и организовать этот тип зажима, постройте нашу настенную вешалку из четырех частей с зубчатой ​​передней опорой.Пазы позволяют повесить зажимы на стойку, не затягивая их.

Органайзер с ручным винтом

Если когда-либо существовал более простой органайзер для ручных зажимов, мы его не видели. Просто отрежьте удлинитель опоры (A), чтобы он поместился между резьбовыми стержнями зажима, снимите фаску с внешнего конца опоры и надежно закрепите ее на задней панели (B). Мы обнаружили, что примерно четыре зажима на опору — это полная нагрузка.

7 Умных идей хранения зажимов для небольшой мастерской

Собрать проект без зажимов может быть непросто.Знаете, что еще сложного? Найдите место для хранения этих зажимов в небольшой мастерской. В небольших мастерских площадь стен и пола всегда в приоритете. Тем из нас, у кого есть небольшие мастерские, нужно проявить творческий подход к нашему хранилищу, поэтому сегодня я делюсь 7 умными идеями для хранения зажимов, которые идеально подходят для небольшой мастерской!

Для вашего удобства этот пост содержит партнерские ссылки на продукты или инструменты, которые я использовал для завершения этого проекта. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Мы рассмотрели множество идей для экономии места для небольших мастерских — от верстаков и стоек для торцовочной пилы до склада лома и даже того, как ставить пилы на коньки… ну, знаете, сделайте свои инструменты мобильными, чтобы максимально увеличить площадь пола в небольшой мастерской.

Пришло время «разобраться» с хранением зажимов! Идея поделиться идеями для хранения зажимов пришла мне в голову, когда я составлял 6 советов, как закрепить свой проект DIY как профессиональную публикацию. Сегодня мы рассмотрим несколько умных способов хранения зажимов в небольшой мастерской.

Мы начнем наш взгляд на хранение зажимов с самых маленьких вариантов хранения и закончим с более крупными вариантами для больших мастерских.

7 умных идей для хранения зажимов для небольшой мастерской

Стеллаж для хранения Easy Clamp от Wood Magazine
Это самый компактный вариант хранения в этом обзоре.Отлично подходит для хранения стержневых зажимов, прост в изготовлении и идеально подходит для крошечной мастерской.

Держатель верхнего зажима от Woodworking Tips
Этот верхний держатель зажима отлично подходит для тех, у кого есть подвал или гаражная мастерская. Его невозможно сделать проще, и он отлично подходит для хранения небольших стержневых зажимов и пружинных зажимов.

Подвесное хранилище с зажимами от Kreg / Woodsmith Magazine
Это еще один отличный вариант хранения с зажимами под потолком для тех, кто имеет подвал или гаражную мастерскую.Отличный вариант для хранения более длинных хомутов.

Стойка с параллельными зажимами для экономии места от Fix This Build That
Это привлекательный, прочный и хорошо сконструированный вариант для домашних мастеров с небольшим пространством на стене, которое можно выделить для хранения.

Super-Simple Clamp Rack от Wood Magazine
Этот вариант отлично подходит для домашних мастеров с еще большим пространством на стене. Я сделал уменьшенную версию этой простой зажимной стойки для своего магазина.

Хранение зажимов для 5 популярных типов зажимов от Wood Magazine
В этой коллекции планов хранения зажимов есть пять идей для хранения самых популярных зажимов, включая держатель пружинного зажима, стойку зажима стержня, опору C-зажима, стойку зажима C и Органайзер с зажимом для винтов.Создайте один, несколько или все в зависимости от ваших потребностей в хранении зажимов.

Ultimate Clamp Rack от The Family Handyman
Эта превосходная стойка для зажимов отлично подходит для тех, кто может выделить немного места на полу для зажимов для хранения. У меня нет такого места в моем магазине, но мне очень нравится эта зажимная стойка!

ПИН ЭТО!

Как сделать самую простую в мире зажимную стойку | Учебное пособие по держателю зажима DIY

Функционирующая зажимная стойка.Он должен быть в каждом магазине. «Но ждать!» Ты говоришь. «Разве не самый простой способ удерживать зажимы — это всего лишь несколько болтов 2х4, прикрепленных к стене, и, может быть, несколько отверстий и вставленная водопроводная труба, чтобы повесить зажимы?» Да, возможно. Но, хотя это работает, если у вас много места, это не самый эффективный способ хранить зажимы в небольшом магазине. И я думаю об этом скорее как о «подвешенном месте зажима», чем о надлежащей организационной системе. Кроме того, если вы уже знаете об этом трюке, вам, конечно, не нужно, чтобы я давал вам инструкции.

Вместо этого я представляю эту конструкцию стойки зажимов: бесконечно адаптируемую к любому масштабу и способную удерживать практически любой тип зажима. Вы можете собрать все это из обрезков фанеры, лобзика и дрели и сделать один — независимо от размера — менее чем за час.

Во-первых, определите размеры стойки для зажимов

Для начала вам нужно выяснить три вещи: размер слота, расстояние между прорезями и длину слота.

Сначала определите толщину стержня (или трубы) ваших зажимов.Добавьте немного места для маневра и сделайте это простым и приятным числом. Здесь мои прижимные планки Bessey имеют толщину 5/16 ″, поэтому я выберу 3/8 ″ для своего размера слота. Назовем это Измерение A.

Затем прикрепите два зажима бок о бок к куску лома. Поместите их как можно ближе к стойке и измерьте расстояние между ЦЕНТРАМИ двух стержней. Если вы используете зажимы разных стилей и размеров, убедитесь, что вы выбрали два самых больших. Это размер B.

Вот и мы на 1 1/2 ″.

Наконец, измерьте расстояние между передней частью зажима и задней частью стержня (и зажимной головкой). Это Размер C .

Расположение пазов для зажимной стойки

Начните с большого куска фанеры на 3/4. Фанера здесь важна, потому что волокна слоев идут в противоположных направлениях, поэтому она прочная как по длине, так и по ширине, и не будет ломаться по линии волокон, если между пазами прорезаны тонкие язычки.(Это также означает, что он имеет стабильные размеры и не будет расширяться и сжиматься при изменении погоды. Никаких заеданий зажимов!)

Убедитесь, что у вас есть красивый квадратный край спереди и с левой стороны. Сделайте отметку 2 ″ с левой стороны. Затем повторите, разместив метки в соответствии с Измерение B выше. Вам понадобится столько меток, сколько зажимов вы надеетесь хранить.

Затем установите комбинированный квадрат на Размер C , расстояние от переднего зажима до задней части его стержня.Это создает единую точку, в которой вы просверлите отверстие, чтобы начать прорезь.

Просверлите и нарежьте прорези

Выберите сверло, соответствующее размеру A выше, толщине зажимных стержней плюс 1/16 дюйма или около того. Просверлите каждое перекрестие выше, чтобы создать заднюю часть ваших прорезей. Теперь вы увидите, что вам все равно, сколько дерева между пазами; Единственное, что вам нужно знать о расстоянии между центрами каждого слота, Измерение B.

Используйте угольник, чтобы продлить стороны этих отверстий к передней части работы.

ПРИМЕЧАНИЕ. На этом этапе вы можете решить, хотите ли вы хранить ручки зажимов спереди или ручки сзади. Если ваши ручки будут направлены к стене, ваши прорези будут намного короче, так как прорезь будет только позади головы, а верхняя челюсть будет опираться на твердую древесину. Гравитация помогает удерживать их на месте.

Этот подход не сработает для меня, и вот почему: я вешаю зажимы рядом со своим верстаком и регулярно буду стоять перед ними, когда использую свои концевые тиски.Итак, я хочу использовать встроенные возможности зажимов, чтобы закрепить их на стойке, чтобы они не выпали и не отскочили, если я случайно в них врежусь. Кроме того, я думаю, что все ручки, выстроенные в ряд, выглядят красиво и побудят меня держать вещи в порядке.

Если вы выберете ручки на передней панели, вы все равно можете разместить их стержнем наружу в любое время. Итак, ручки в передней / более длинной прорези — это наиболее универсальный вариант.

Теперь используйте лобзик, ленточную пилу или ручную пилу, чтобы вырезать эти линии и удалить отходы внутри прорези.Если у вас есть лишняя древесина спереди или сзади, отрежьте ее сейчас, чтобы определить вашу общую длину.

Обрежьте заднюю и боковые стороны зажимной стойки.

Затем отрежьте заднюю часть стойки. Это будет расположено под верхней полкой с прорезями, которую вы только что создали, и вы продвинете ее, чтобы прикрепить деревянную полку к стене. Он должен быть ровно такой же длины, как верх, и такой ширины, которая необходима, чтобы вещи оставались жесткими и вонзались как минимум двумя винтами. Вы легко можете сделать его такого же размера, как и верх.У меня ширина 4 1/4 дюйма.

Прикрепите верх к задней части с помощью винтов. Я решил не использовать здесь клей или гвозди на случай, если мне когда-нибудь понадобится разобрать стойку. Просто убедитесь, что верх сидит на спине, чтобы верх поддерживался по всей длине. Я проделал отверстия для карманов сзади, но вы могли легко вкрутить сверху.

С прикрепленной спинкой нарисуйте стороны. Они прикрепляются как к спине, так и к верху, чтобы сделать все жестким. Вопрос дня: это делает их кронштейнами, скобами или просто боковинами? (Не викторина: я вообще-то не знаю, как это называть.Кто-нибудь, пожалуйста, поделитесь в комментариях ниже.)

Ваши стороны могут быть квадратами, треугольниками или французскими кривыми; все что пожелаете. Я выбрал угол 45 °, начиная с 1 1/2 дюйма с каждой стороны, чтобы облегчить визуальный вес и обеспечить лучший доступ. Я просто поднес кусок к сторонам зажимной стойки и проследил свои отметки, а затем вырезал его на ленточной пиле. Затем я перевернул его, обрисовал форму и вырезал другую сторону.

Прикрепите стороны к внутренней части стойки дополнительными винтами.

Положи трубку!

Найдите настенные шпильки или используйте соответствующие анкеры, чтобы подвесить зажимную стойку вверх, вкручивая ее через заднюю стенку. Используйте как минимум четыре крепких винта или больше, если можете. Если вы подвешиваете тяжелые хомуты для труб, вы можете растачивать отверстия и использовать болты с растяжкой, чтобы войти в шпильки, чтобы выдержать дополнительный вес.

Добавьте зажимы, и готово!

Когда он на стене, вы можете увидеть количество способов, которыми вы можете разместить зажимы в стойке.Вы можете зажать их, поместив стойку между обеими губками, поместив их стороной с рукояткой вперед и просто оставив их висеть, или положите их на нижнюю губку, как указано выше. Это замечательно, если вы часто используете их, но не хотите, чтобы они загромождали ваш рабочий стол.

Здесь вы можете легко увидеть профиль сторон и то, как столярные изделия работают, чтобы лучше выдерживать вес.

Вот вторая стойка той же конструкции для моих небольших зажимов. Я сделал стойку зажимов длиннее, чем нужно, и сдвинул зажимы в сторону.Это было необходимо для того, чтобы повесить его на две стойки, но также использовалось лишнее пространство на стене, чтобы сделать полку для хранения более удобных вещей.

Моя зажимная стенка почти готова. Если вам интересно, ознакомьтесь с руководством по системе хранения зажимов с параллельными губками, которую я сделал. Далее: способ хранения моих деревянных шурупов. Следите за обновлениями.

Подарите вашей коллекции зажимов дом

Подарите своей коллекции зажимов дом

Фото Роба Брауна

Когда я начал работать с деревом, единственными инструментами, которые у меня были, были некоторые вещи, переданные мне дедом.У моего отца тоже были инструменты, и мы вместе собирались оборудовать нашу первую небольшую мастерскую. Одним из основных зазоров были зажимы, поэтому мы купили небольшую коллекцию F-зажимов, несколько пружинных зажимов и несколько C-образных зажимов. Мы хранили их поблизости — обычно просто на полу — так как они почти всегда использовались или собирались использовать.

Проблемы начались несколько лет спустя, когда у нас была довольно большая коллекция разных зажимов. Они были разбросаны повсюду, и мы постоянно о них спотыкались. Требовалось подходящее решение для хранения.Я начал вешать их на гвозди или шурупы, но хотя это было простое и быстрое решение, оно имело серьезные ограничения. Каждый гвоздь не держал много зажимов, зажимы иногда отваливались от гвоздей и выглядело это просто ужасно.

Помимо винта
Я подумал, что если бы у меня было место для каждого зажима, я бы убрал все зажимы, когда закончу с ними. Оказалось, я был прав. Я начал использовать 2х4 и фанеру, чтобы строить дома для каждого конкретного зажима. Мало того, что зажимы возвращались домой после использования, но и все их было легко схватить, когда они мне понадобились.

Теперь, когда у меня есть собственный магазин, я держу большую часть своих зажимов на стене в специальном углу. Я прикрепил к стене лист фанеры толщиной 3/4 дюйма, чтобы я мог установить деревянные стойки в любом месте, где мне было нужно. Я стараюсь придерживаться своего общего правила: иметь определенное пространство для каждого зажима, так как это помогает держать вещи в порядке, но иногда Я немного обманываю и накладываю до трех разных маленьких зажимов на большой винт. Я также делаю все возможное, чтобы создать подходящий дом для типов подобных зажимов, которые у меня есть много, тогда как если у меня есть только один или два определенных зажима винта в стене, вероятно, будет достаточно.

Зажимной уголок — Браун выделил одну часть своего магазина для хранения почти всех своих зажимов. Он прикрепил к стене лист фанеры, чтобы можно было хранить зажимные стойки где угодно.

Деревянные блоки
Для хранения большинства моих средних и больших C-образных и F-образных зажимов я во многих случаях продолжаю использовать материал 2×4. Я прорезаю неглубокие канавки в верхней части материала, в которые удобно помещаются зажимы, и иногда добавляю небольшие выемки на лицевой стороне дерева, чтобы помочь найти каждый зажим.Гравитация довольно хорошо удерживает зажимы на месте, но то, что гарантирует, что эти зажимы не упадут со стойки, — это неглубокий паз на задней части стойки. Широкая часть зажимной площадки входит в этот паз и не будет двигаться, если зажим не будет слегка приподнят.

Массив дерева — материал 2×4 дешев и прочен, из него получаются отличные стойки для средних и больших F-образных и C-образных зажимов. Пазы в верхней части стойки помогут выровнять зажимы, а широкий паз на задней части стойки гарантирует, что зажимы не упадут вперед со стойки.

После тщательной разметки вырезал пазы столовой пилой. Иногда я настраиваю подгонку с помощью ручных инструментов.

Разместите канавки так, чтобы вы могли легко просунуть руку между каждым зажимом, но не так далеко друг от друга, чтобы не тратить место. Я использую L-образные кронштейны разных размеров, чтобы прикрепить деревянные стойки к фанерной стене, или, в случае небольших стоек, я прикручиваю их непосредственно к фанерной стене.

Стеллажи из фанеры
Для легких трубных и стержневых зажимов не требуется очень прочная стойка, просто что-то, что удерживает зажимы на месте и позволяет снимать каждый зажим со стойки и возвращать домой без суеты как бы то ни было.Подобно деревянным стойкам для блоков, в куске фанеры небольшого и среднего размера можно вырезать ряд канавок или выемок, а затем кронштейны могут прикрепить его к стене. Для резки фанеры хорошо подойдет ленточная пила или столовая пила.

Фанера — Еще один отличный материал для крепления хомутов — фанера 3/4 дюйма. Браун вырезает в ней выемки, добавляет деревянный кронштейн под фанеру и прикрепляет стойку к стене, чтобы хранить его легкую штангу и хомуты для труб.

Еще Фанера — Чтобы сделать стойку достаточно прочной, чтобы удерживать ряд прочных трубных хомутов, фанера является отличным выбором.Прикрепление угловых элементов к опорной доске на правильном расстоянии делает стойку прочной и простой в использовании.

Для тяжелых хомутов для труб и стержней требуется более прочная стойка, поскольку вы не хотите, чтобы стойка прогибалась под общим весом набора хомутов. Я ламинировал два куска балтийской березы размером 12 x 12 x 1/2 дюйма, чтобы сформировать панели, затем обрезал панели по квадрату. Затем каждый квадрат можно обрезать ленточкой примерно из угла в угол, образуя две опоры. Вы можете либо приклеить небольшой блок твердого тела к переднему верхнему углу каждой вертикальной опорной поверхности или удалите полосу материала шириной 1/4 дюйма с верхней части детали, чтобы создать небольшую выемку, которая не даст зажимам соскользнуть со стойки.Как только у вас будет достаточно опор, прикрепите их к прочной задней панели с помощью клея и больших шурупов, расположив их так, чтобы ваши зажимы хорошо поместились между опорами. Прикрепите всю стойку к стене и загрузите струбцинами. Вы заметите, что если повернуть все зажимы одинаково, их челюсти не будут мешать друг другу.

Маленькая выемка — Чтобы эти тяжелые зажимы не упали со стойки, либо добавьте небольшие блоки в верхнюю часть панелей, либо отрежьте 1/4 дюйма от верхней части стойки, чтобы оставить выемку. .

Основная причина, по которой мне нравится хранить свою длинную штангу и хомуты для труб вертикально, заключается в том, что я могу прикрепить стойки над головой и при этом иметь возможность снимать хомут со стойки, удерживая его около конца. При этом используется много потраченного впустую вертикального стенового пространства.

Фанера также является прекрасным материалом для изготовления стоек для параллельных зажимов. В куске фанеры шириной 4 дюйма вырежьте несколько прорезей немного шире, чем планка зажима. Разместите прорези таким образом, чтобы было достаточно места для размещения зажимов рядом друг с другом.Вы можете сделать стеллаж любой длины, а затем прикрепить его к стене.

Выступающие стойки
Для хранения большинства моих средних и малых F-образных зажимов я делаю простые стойки, которые выступают из стены. Вертикальный элемент, который будет прикреплен к стене, крепится под углом 90 ° к горизонтальному элементу, который поддерживает зажимы. Для увеличения прочности между этими двумя деталями закрепляется поперечина под углом 45 °, а затем к верхнему заднему углу прикрепляется клейкий блок из цельного дерева. Выступающие стойки — Простые стойки для удержания F-образных зажимов могут быть изготовлены из массива дерева или фанеры.Ключ заключается в том, чтобы приклеить клейкий блок из цельного дерева к верхнему внутреннему углу стойки, а затем вкрутить его в стену.

Ввинчиваю этот клеевой блок в стену. К передней части горизонтального элемента приклеивается небольшой деревянный брусок, чтобы зажимы не упали. Хотя это зависит от размера зажимов, я обычно могу хранить около 8–10 зажимов на каждой стойке.

Съемные деревянные стеллажи
Поскольку моя маленькая пружина и С-образные зажимы маленькие, многочисленные и громоздкие, я построил небольшую передвижную стойку, которую можно взять прямо на сборочный стол.Я просверлил пару угловых отверстий диаметром 1/4 дюйма в 6-дюймовом куске материала 2×4, затем приклеил восемь длинных дюбелей из твердой древесины в каждое отверстие. Я просверлил два отверстия для подвешивания диаметром 3/8 дюйма в деревянной основе, затем вбил два ответных винта 3 дюйма x # 8 в свою фанерную стену. Подвижная стойка, загруженная небольшими зажимами, подвешивается на винтах и ​​готова к работе.

«На ходу» — Для размещения и перемещения своих самых маленьких зажимов Браун вставляет длинные дюбели в материал 2×4, затем подвешивает небольшую стойку на двух винтах.При необходимости их можно легко доставить на место сборки.

Прямые шипы
Для некоторых зажимов самый простой подход является лучшим. Пружинные зажимы большего размера и зажимы Quick Gripstyle прекрасно подходят для прямых деревянных шипов. Прикрепите кусок дерева к стене или другому приспособлению в магазине и добавьте зажимы. Я считаю, что горизонтальная планка лучше всего подходит для зажимов типа Quick Grip, поскольку сила тяжести поможет вам закрыть зажим на шипе. Самый простой из них Все — Прямые шипы можно прикрепить практически ко всему с помощью L-образных скоб и удобно хранить пружинные зажимы.

Пластиковые контейнеры
Поскольку у меня на стене висит около 30 С-образных зажимов различных размеров, все они легко доступны, остальная часть моей коллекции не используется регулярно. Вместо того, чтобы занимать место на стене, другая половина находится в пластиковом контейнере на время, когда у меня есть большой клей и мне нужно много зажимов. Контейнеры не работают идеально, поскольку зажимы иногда превращаются в один большой беспорядок, но они служат цели для редко используемых зажимов. Контейнеры предотвращают засорение пола излишками зажимов и позволяют легко перемещать их по магазину.

Специальное использование
У меня есть несколько небольших групп зажимов, разбросанных по магазину рядом с тем местом, где я их регулярно использую, поэтому мне не нужно бегать в «угол зажима» каждые 10 минут. Особые области применения — Браун держит эти два зажима у своей пилы и использует их для прикрепления жертвенных заборов к своему забору. Они всегда под рукой, когда они ему нужны.

Рядом с выключателем моей пилы у меня есть два 6-дюймовых F-образных зажима, которые я использую для временного прикрепления любых жертвенных ограждений к параллельному упору моей пилы.Они висят на двух винтах №8. У меня также есть аналогичный набор зажимов рядом с моим сверлильным станком для крепления вспомогательного упора к столу сверлильного станка.

Непосредственно за столом для маршрутизатора у меня есть три 4-дюймовых C-образных зажима. Я прикрепляю свой забор из цельного дерева к верхней части стола для маршрутизатора с помощью этих зажимов. Я провожу много времени на своем столе для маршрутизатора, и мои три C-образных зажима находятся всегда здесь и ждет меня Close, Quick and Easy — Браун регулярно пользуется своим столом маршрутизатора, поэтому он держит набор качественных C-образных зажимов под рукой.

Под одним концом моего рабочего стола находятся два 12-дюймовых F-образных зажима с глубоким вылетом. Они отлично подходят для удержания заготовки, над которой я работаю. Я обработал кусок твердой древесины длиной 12 дюймов x 2-1 / 2 «шириной, затем сделайте в нем большую выемку, оставив пару дюймов материала на каждом конце. Когда он был установлен под моей скамьей, ручки моих зажимов идеально поместились между твердой древесиной и моей скамьей, а сила тяжести удерживает их на месте до тех пор, пока Они мне нужны. Чтобы получить нужный размер выемки, нужно немного поэкспериментировать.

Hidden Away — Начиная с куска длиной 12 дюймов и шириной 2-1 / 2 дюйма, Браун создал эту планку, чтобы удерживать два F-образных зажима под своим рабочим столом, где они ему часто нужны.

Single Screw — Прямо над рабочим столом, под полкой для ручных инструментов, Браун держит два легких зажима с храповым механизмом. Они подвешиваются на один винт и вращаются на полке наверху.

Прямо над моей скамейкой, под полкой для ручных инструментов, есть два легких зажима, которые обычно пригодятся.Я установил один винт, на который надеваются зажимы. Они не падают и не вращаются, потому что концы стержней соприкасаются с нижней стороной полки для ручного инструмента. Они остаются рядом и всегда в стороне — вершина зажимов для хранения.

Я много занимаюсь ручным машинным и ручным формованием и часто прижимаю заготовку к выходному столу моей настольной пилы. Чтобы деталь, которую я формирую, оставалась неподвижной, я использую усиленный F-образный зажим с храповым механизмом. Он хранится прямо под 52-дюймовым столом моей пилы на одном винте.Как и зажимы под моим верстаком, консольный механизм удерживает его на месте.

Get Creative
Есть много других способов хранения зажимов, но я обнаружил, что эти методы мне подходят. Часто требуется изобретательность, но создание подходящих домов для вашей коллекции зажимов может принести большие плоды, сделав вашу мастерскую более безопасным, продуктивным и красивым местом. РОБ КОРИЧНЕВЫЙ
[email protected]
Роб пристрастился к зажимам с того момента, как он начал работать по дереву.Он по-прежнему регулярно строит дома для своих зажимов, хотя всегда отстает примерно на дюжину зажимов.

Статьи по теме

9 отличных советов по хранению деревянных зажимов

Я получаю комиссионные за покупки, сделанные по ссылкам в этом сообщении.

Это 9 отличных советов по хранению деревянных зажимов. Я собираюсь показать вам, как лучше всего хранить зажимы, чтобы они всегда были у вас наготове, когда они вам понадобятся. Кроме того, я поделюсь несколькими планами по созданию собственной стойки для зажимов.Наслаждаться.

Деревообработка — много хомутов

Каждый плотник знает, что тебе нужно много хомутов. Это всего лишь часть процесса, и требуется множество зажимов, чтобы удерживать все вместе, пока ваш клей сохнет. С годами их количество продолжает расти, и в конечном итоге у вас появляется множество зажимов.

Вначале хранение деревянных зажимов не представляет особой проблемы. Однако со временем вы можете накопить довольно много зажимов, которым нужно отдельное пространство, чтобы не образоваться беспорядок.

К счастью, хранить зажимы не так уж и сложно. У вас, вероятно, уже есть пара хороших мест, где вы можете это сделать, и зажимы можно хранить разными способами. Это хорошо для вас и для ваших зажимов.

Вот небольшой предварительный просмотр всех новых советов и способов хранения зажимов. Я, конечно, расскажу о каждом из них более подробно, а в конце вы увидите чертеж вашей собственной стойки для зажимов.

• Используйте стену и анкер глубоко
• Стройте на стороне скамейки
• Держите зажимы близко
• Создайте стойку с учетом всех ваших зажимов
• Сделайте ящики для меньших зажимов
• Лестничная стойка для длинных зажимов
• Сделайте более одной стойки для разных областей
• Простые планы стеллажей для хранения деревянных зажимов

Используйте стену и анкер глубоко

Один из интересных секретов хранения зажимов, который вы можете сделать на стене.Настенное хранилище — это здорово по 100 различным причинам. Самая лучшая причина в том, что он не занимает никакой площади, а это значит, что ваш магазин не станет меньше.

Большую часть времени, когда вам нужно хранить какие-то вещи в своем магазине, это означает потерю немного больше этой, ох, такой ценной площади. У большинства из нас в любом случае есть небольшой магазин, поэтому каждый раз, когда вы приносите что-то, он может быть заметен, если он занимает много места.

Поскольку пространство ограничено, для хранения зажимов имеет смысл использовать пространство на стене, а не на полу.Еще одна приятная особенность стеновых пространств — это то, что они есть повсюду, а нахождение в разных местах означает, что вы можете выбирать.

Большой совет по хранению хомутов на стене — крепление глубоко. Зажимы тяжелые. Особенно, когда у вас 50 штук висят на одной и той же части стены. Если каждый из ваших зажимов весит 3 фунта, 50 из них означают, что у вас есть 150 фунтов, свисающих со стены.

Это может стать серьезной опасностью, поэтому убедитесь, что вы правильно спланировали свое пространство и очень глубоко закрепили эти стенные стойки для дополнительной безопасности.Эта дополнительная безопасность того стоит, особенно если у вас есть маленькие дети, которые играют с вами в магазине.

См. Также: 15 отличных советов по изготовлению деревянных ручек для инструментов

Сборка на стороне скамейки

Если установка стойки с зажимами на стену не для вас, вы всегда можете использовать скамейку. В большинстве верстаков хорошо то, что у них есть стороны и ножки, которые на самом деле ни для чего не используются. Это отличное место для хранения зажимов.

Стойку можно прикрепить к рабочему столу, как стойку на стене.Его можно повесить сбоку или поставить прямо на верстак, в зависимости от конструкции. Вы можете уйти в сторону, сзади или даже на переднюю часть, если это не мешает вам.

Хотя это не так эффективно, как повесить его на стену, если вы добавите его на скамью, он не займет столько места на полу, как создание другой области для стойки с зажимами. Это означает, что вы получите больше организованности от ваших зажимов и при этом не потеряете много места на полу, если таковое имеется.

См. Также: 29 способов максимизировать макет вашего деревообрабатывающего цеха

Держите зажимы рядом с собой

Еще одна хорошая рекомендация для ваших деревянных зажимов — держать место хранения близко к тому месту, где вы фактически собираетесь использовать зажимы .В этом есть смысл, потому что вы всегда будете иметь их под рукой, когда они вам понадобятся.

Другая причина этого в том, что когда вы в конечном итоге совершаете неизбежную ошибку, не хватаясь за достаточное количество зажимов для конкретной работы, все остальное будет недалеко. Это означает, что вы сможете получить то, что вам нужно, и не испортить свою работу с клеем.

Также приятно, когда ваши инструменты организованы таким образом. Когда вы храните вещи, которые вы используете, в непосредственной близости друг от друга и рядом с другими инструментами, которые используются вместе, это просто работает лучше, чем разбрасывать их повсюду.

Например, когда вы наносите клей, хорошо, когда зажимы, тряпки, молоток и клей для дерева находятся в одном месте. Таким образом, практически все, что вам нужно для работы, находится прямо здесь, и вам не нужно искать вещи.

См. Также: 12 советов по лучшему размещению освещения в гараже

Создайте свою стойку со всеми своими зажимами

При разработке стойки с зажимами обязательно подумайте о зажимах, которые у вас есть. Хотя это может показаться чрезвычайно очевидным, не пропускайте этот раздел.Вам действительно следует пройтись по своему магазину и вытащить все зажимы, которые у вас есть, прежде чем начинать проектировать.

Если вы какое-то время занимались деревообработкой, значит, у вас уже давно накопились хомуты. Вы можете даже не знать, что у вас есть, и я не удивлюсь, если вы зайдете в магазин и обнаружите больше зажимов, чем вы думали.

Если вы обнаружите дополнительную кучу зажимов, которые не предусмотрели в своей конструкции, рискуете ли вы просто построить стойку без достаточного места.Смысл стойки в том, чтобы убрать их с дороги, поэтому убедитесь, что вы знаете все, что у вас есть, прежде чем создавать дизайн.

См. Также: 50 замечательных причин быть плотником

Сделайте ящики для небольших зажимов

Самая большая проблема в стойке с зажимами — это маленькие зажимы. Большинство больших зажимов отлично работают с обычными стеллажами, но зажимы меньшего размера представляют собой более сложную задачу. К счастью, есть простой способ решить эту проблему.

Бункера. Контейнеры — лучший способ справиться с вашими крошечными зажимами.Они не только просты в изготовлении, недороги и легко интегрируются с лестничной стойкой, ящики могут очень быстро и эффективно удерживать тонны небольших зажимов.

Просто создайте несколько небольших прямоугольных ящиков для нижней части стойки и закрепите их гвоздями и клеем. Эти контейнеры позволяют держать всех ваших мелких моллюсков в пределах досягаемости, и все, что вам нужно сделать, это выбросить их в мусорное ведро, чтобы организовать их.

Если у вас есть несколько типов деревянных зажимов меньшего размера, создайте несколько различных ящиков, в которых можно разместить разные зажимы.Таким образом, вы сможете разделить их, и вам не придется рыться в одной большой корзине, чтобы найти зажим, который вы ищете.

Одним из основных моментов при изготовлении стеллажа с зажимами является наличие хорошего хранилища и хорошей организации. Организационный элемент хорошей системы хранения также помогает быть эффективным, что в конечном итоге помогает вам стать лучшим мастером по дереву.

См. Также: 5 бесплатных каталогов по деревообработке, которые вы можете заказать сейчас

Стойка с лестницей для более длинных зажимов

Для большинства длинных зажимов, таких как стержневые зажимы и зажимы типа F, можно использовать простую конструкцию для хранения лестничных стоек.Здесь для удержания зажимов используются несколько деревянных частей, расположенных в виде лестницы.

Хорошая особенность лестничной стойки заключается в том, что более длинные зажимы можно открывать и размещать на более широких ступенях. Для зажимов меньшего размера можно использовать меньше ступенек и при этом удерживать их крепко. Вы даже можете сложить зажимы в два стопки, если ваша лестничная стойка достаточно высока.

Это, вероятно, наиболее универсальная конструкция для хранения зажимов, а также способ оставаться очень организованным. Вы можете сгруппировать зажимы по длине и расположить их все рядом друг с другом.Это позволяет очень легко узнать, что у вас есть и сколько каждого размера.

Опять же, если вы прикрепляете хомут к стене, убедитесь, что вы очень глубоко вошли в эти стойки, и сделайте стойку очень прочной. Тяжелые стержневые зажимы могут очень быстро утяжелить стену.

См. Также: Как выбрать подходящего для начинающего деревообрабатывающего проекта

План на будущее

При проектировании стойки обязательно планируйте будущее. Если вы относитесь к тому типу людей, которые любят время от времени покупать новые зажимы, спланируйте их в своем дизайне, чтобы вы не разочаровывались, когда они не подходят.

Если вы какое-то время работали по дереву, то знаете свой вкус. Вы знаете, что каждый год к Рождеству вы покупаете определенный набор зажимов, или вы знаете, что вы ждете определенного события, чтобы купить больше определенного стиля.

Если это вы, не забудьте оставить немного свободного места на будущее. Это не должно быть много, но, по крайней мере, вы сможете добавить больше в стойку, прежде чем вам придется строить еще одну. Это хорошая практика, и ваша стойка будет хоть немного надежнее в будущем.

См. Также: 20 простых DIY деревообрабатывающих проектов с учебными пособиями

Сделайте более одной стойки для разных областей

Если у вас абсолютно тонна зажимов, вам, возможно, придется подумать о нескольких местах хранения вместо одной. Даже если у вас не так много зажимов, использование нескольких отсеков для хранения имеет некоторые преимущества.

Главное преимущество хранения зажимов таким образом состоит в том, что вам никогда не придется далеко ходить, чтобы достать зажим. Вы также можете установить несколько рабочих станций с зажимами поблизости, чтобы у каждой станции были свои зажимы.

Это позволит вам выполнять больше работы на производственной линии и работать поэтапно, а не от начала до конца. Это может быть выгодно для вас и поможет вам лучше строить как начинающему плотнику.

Линейное мышление в работе производственной линии делает создание нескольких элементов намного проще, чем создание их от начала до конца по одному. Когда вы делаете одно и то же снова и снова, вы сосредотачиваете свою энергию и лучше работаете.

Также намного меньше переключений, что, как было доказано, фактически тратит время.Вы тратите много минут на подготовку к следующему шагу. То, что делать что-то снова и снова, означает, что вы можете использовать одну и ту же настройку снова и снова, поэтому вы не тратите время больше одного раза.

См. Также: 13 идей деревообработки в помощь любому новичку

Простые планы стеллажа для хранения с деревянными зажимами

Как и было обещано, вот простой набор деревообрабатывающих планов для системы хранения с моллюсками, которые вы можете адаптировать к своему конкретному магазину.

Вы можете изменить размеры, увеличить, уменьшить или даже переставить элементы.

Смысл этого рисунка — хорошее начало, а затем вы берете планы и делаете их своими.

Добавьте то, что вам нужно, снимите то, что у вас нет, и создайте идеальную систему хранения зажимов для вашего магазина и его конкретных потребностей.

Кроме того, если вы воспользуетесь моим набором планов и создадите что-то потрясающее, не забудьте отправить мне письмо с фотографиями, потому что мне очень хотелось бы это увидеть. Кроме того, вы можете оказаться на сайте.

Все перекладины и стойки изготовлены из пиломатериалов 1 × 4, а нижняя часть 1 × 6 превращена в большой контейнер с перегородками, служащими полками для небольших зажимов, которые не могут висеть.Сделайте свой хотя бы несколько футов шириной и несколько футов высотой, а все остальное — просто детали. Разложите зажимы, и вы точно будете знать, какой размер вам нужен.

См. Также: 9 важных вещей, которые нужно положить в записную книжку для деревообработки

Задание на действия

Теперь, когда вы знаете, как снимать зажимы со скамейки, из складских помещений и в пыльных кучах, пора действовать. К тому времени, как вы прочитали этот пост, вы могли уже приступить к планированию своей стойки.

Начните с моего рисунка в качестве основы, идите в свой магазин и вытащите все свои зажимы, чтобы вы могли их увидеть.Копайте глубже и убедитесь, что у вас есть все свои зажимы, и вы хорошо представляете, сколько из них у вас есть.

Планируйте немного дополнительного пространства, чтобы ваша стойка была надежной в будущем, и начинайте рисовать. Нарисуйте столько идей, сколько вам нужно, чтобы создать стойку, которая вам понравится. Оказавшись там, измерьте зажимы и убедитесь, что все они подходят.

Если все в порядке, пора взять дров и начать строительство. Найдите место, где можно повесить стойку, и нанесите светлый оттенок, чтобы сохранить древесину.После того, как он высохнет, добавьте зажимы, и у вас будет хорошее место для хранения зажимов.

Если у вас есть вопросы, задайте их на форуме вопросов и ответов, и я буду рад помочь. Счастливое здание.

Автор сообщения —

• Более 20 лет опыта в деревообработке
• 7 книг по деревообработке на Amazon
• О деревообработке опубликовано более 1 миллиона слов
• Бакалавр гуманитарных наук в Университете штата Аризона

Купить мои книги на Amazon

I получать комиссионные за покупки, сделанные по ссылкам в этом сообщении.Присоединяйтесь к моей группе Woodworking в Facebook

Как сделать стеллаж для хранения трубных зажимов

Как сделать стеллаж для хранения трубных зажимов

Роберт Робиллард о том, как сделать, советы для семинаров

Стеллаж для хранения трубных зажимов Наконечник для мастерских

Я аккуратный урод и ненавижу, когда в моем магазине беспорядок. Часть аккуратности налаживается.

У вас никогда не бывает достаточно хомутов, поэтому недавно я решил, что мне нужен лучший способ хранения моих хомутов.Мои зажимы варьируются от 24 дюймов до 60 дюймов. Хранить их на полке бесполезно и беспорядочно. Я решил, что пора написать статью о том, как сделать стеллаж для хранения трубных зажимов, и воспользоваться преимуществами этой статьи!

Стеллаж для хранения, который работает

Моей целью было выяснить, как сделать стеллаж для хранения трубных зажимов, который не занимал бы много места на стене и действительно работал. Подвесная стойка для хранения хомутов — это не только аккуратный и упорядоченный способ хранения хомутов, но и легкий доступ к ним.

Установка стойки на стене имела смысл, и я видел похожую конструкцию в журнале много лет назад.

Стеллаж для хранения труб из фанеры и лома

Я хотел сделать стойку для хранения трубок из кучи фанеры. Фанера прочная и устойчивая, поэтому я подумал, что с этой стойкой я прослужу долгие годы.

Базовая конструкция

Стойка для труб может иметь необходимую длину и вмещать столько зажимов, сколько вам нужно. Моя вмещает 18 зажимов. По сути, это L-образная стойка и вертикальная монтажная скоба.

Все отверстия в стойке для зажима труб имеют одинаковый размер и равномерно расположены. Вот как я это сделал:

Стойка

Моя стойка для труб имеет ширину 41 дюйм, высоту 7-1 / 2 дюйма и глубину 4 дюйма. Я склеил, «зажал», два слоя фанеры переменного тока вместе, чтобы сделать стойку толщиной 1-1 / 2 дюйма для прочности. Эти две доски приклеиваем и зажимаем, крепеж не применяем.

Когда клей высохнет, очистите края фанеры и отметьте расстояние между стойками. Я пропустил доску через настольную пилу и снял 1/16 дюйма, чтобы очистить края.

Я начал с большей части, чем нужно. [длиннее 42 дюймов] Используя свой комбинированный угольник, я разместил прорези держателя трубок на расстоянии 1 дюйма друг от друга, что удобно было равной ширине моего комбинированного квадрата. Прорези для труб имеют ширину примерно 1-1 / 4 дюйма и глубину 2-3 / 4 дюйма, что обеспечивает надежную посадку зажима и его падение со стойки.

Я выложил фанерную доску с интервалом в 1 дюйм и прорезями 1-1 / 4, пока у меня не осталось 18 прорезей. Я добавил дополнительный дюйм на конце и отрезал его до окончательной длины торцовочной пилой.Окончательная длина стойки зажима для труб составила 41 дюйм.

Я использовал коронку Форстнера 1-1 / 4 и отметил центральную точку на первом отверстии. Затем я установил свой комбинированный квадрат и пометил каждую прорезь в этом измерении центральной точки. Затем я просверлил 1-1 / 4 отверстия на концах всех прорезей.

Когда все отверстия были просверлены, я использовал торцовочную пилу, чтобы вырезать комбинированные квадратные линии, чтобы сделать пазы для труб. Остается U-образное отверстие для трубного зажима. Вы также можете использовать ручную пилу, лобзик, ленточную или настольную пилу с угловым калибром, чтобы сделать эти пропилы.

Задняя доска

Фанерная опорная плита 3/4 также удерживает стойку к стене и поддерживает стойку для труб. Моя поддерживающая доска также была 41 дюйм в ширину и 6 дюймов в высоту. Несколько винтов с потайной головкой 2-1 / 2 ″ крепят стойку к опорной плите.

Торцевые панели

Две торцевые панели привязывают стойку к опорной доске. Я измерил расстояние на 4 дюйма и наклонил передний край на 45 градусов для более чистого вида и чтобы не поцарапать суставы пальцев, когда я дотрагиваюсь до зажимов концевой трубы.

Крепление стойки для труб к стене

Сначала соберите концевые опоры к фанере, затем прикрепите заднюю панель к сторонам опор и под фанерную опору зажима трубы. Используйте клей и утопите винты.

Надежно прикрепите к стенным стойкам уровень с помощью уровня — эти хомуты могут стать тяжелыми.

Планы стоек с параллельными зажимами для экономии места

Режущие части для деревянной стойки

Стойка с параллельными зажимами изготовлена ​​из куска фанеры размером 48 x 48 дюймов.Моя планка зажимной стойки рассчитана на 2 ряда зажимов для стержней (глубина 8) и 4 ряда параллельных зажимов (глубина 6). Если вам нужно больше или меньше одного из них, вы можете соответствующим образом отрегулировать размеры.

Я начал с того, что отрезал части по бокам. Каждая сторона имеет наклонную переднюю часть, что позволяет лучше использовать материал.

Используйте t-образную фаску в качестве ориентира и установите угол между измерителем угла скоса и лезвием в точном соответствии с углом, который вы нарисовали на доске.

После резки под углом у вас будет одна деталь, которая немного длиннее.Так что отрежьте более длинный кусок, чтобы он соответствовал другой стороне.

После этого вырезаю треугольники опоры зажима. Я вырезал несколько заготовок, затем наметил диагональные линии на каждой, чтобы обозначить линию разреза.

Затем я разрезал по линии настольной пилой, чтобы получить треугольники. Обрежьте более длинные части по длине, чтобы получить 5 треугольников с прямыми краями.

Сборка зажимных опор

Боковые опоры на каждом конце зажимной стойки прикреплены с помощью планок 1 ″.Приклейте и прикрутите шип размером 1 дюйм снизу и с левой стороны опорного рычага 1-1 / 2 дюйма, чтобы сформировать L-образный кронштейн, как показано ниже.

Повторите это для опорного рычага 4-1 / 4 ″, но прикрепите шип с правой стороны.

После этого соединяются опоры и треугольники. Каждая сборка прикрепляется к задней части стойки зажимов с помощью (4) винтов с отверстиями с карманом 1-1 / 4 дюйма.

Перед сборкой просверлите 2 отверстия с карманами на верхней стороне опорных рычагов и 2 отверстия с отверстиями на стороне треугольников размером 8 дюймов с помощью приспособления для отверстий для отверстий.

После этого скрепите опорные кронштейны и треугольники с помощью клея и шурупов. Сторона треугольников 10 дюймов должна быть отцентрирована на опорных кронштейнах. Используйте гвозди, чтобы закрепить детали на месте, а затем закрепите их двумя потайными винтами 1-5 / 8 ″, вбитыми через опорные кронштейны в треугольники.

После того, как все опоры будут собраны, скруглите передние углы, чтобы было легче вставлять и выдвигать зажимы.

Сборка стойки с параллельными зажимами

Начните сборку зажимной стойки, закрепив опорный рычаг и кронштейны планки с каждой стороны винтами 1-1 / 4 ″.Верх опор должен быть на 5 дюймов ниже верхних сторон сторон.

Прикрепите стороны к задней части с помощью винтов 1-5 / 8 ″. Используйте зажимы и прямой угол, чтобы убедиться, что все квадратное. Вы можете заметить на этом рисунке под левой боковой опорой (правая сторона рисунка, так как стойка перевернута) не шириной 4-1 / 4 дюйма. После того, как этот снимок был сделан, я поменял его на более широкую версию.

Прикрепите верх к стойке шурупами 1-5 / 8 ″ по дереву, а затем отрежьте прямой кусок дерева до 36 ″ (я использовал кусок МДФ 3/4 ″).Переверните узел стойки зажима на его спину и положите линейку на верхнюю часть 2 опор с каждой стороны. Сопоставьте внутренние опоры с краем, чтобы сохранить прямую линию без измерения.

Начните с левой стороны и прикрепите внутренние опоры размером 3 дюйма с помощью винтов с отверстиями для карманов размером 1-1 / 4 дюйма. Зазор 1-1 / 2 дюйма между опорами хорошо подходит как для стержневых, так и для параллельных зажимов. Отрежьте обрезок до 1-1 / 2 дюйма, чтобы использовать его в качестве проставки. Если у вас есть трубные хомуты, вам потребуется другое расстояние, и вам придется изменить ширину опорных рычагов, чтобы все работало правильно.

Затем прикрепите внутренние опоры 5-1 / 2 ″ для параллельных зажимов, используя ту же распорку 1-1 / 2 ″.

Проверьте установку зажимов и убедитесь, что все правильно расположено. При необходимости внесите необходимые изменения.

Установка в стойку окончательного зажима

Я решил поставить свою зажимную стойку рядом со столовой пилой и над некоторыми французскими шипами. Если вы хотите узнать больше о французских шипах, ознакомьтесь с моим постом для хранения инструментов для французских шипов.
