Поиск неисправностей и самостоятельный ремонт компьютерного блока питания

Работоспособность персонального компьютера (ПК) не в последнюю очередь зависит от качества работы блока питания (БП). В случае его выхода из строя устройство не сможет включиться, а значит, придётся провести замену или ремонт блока питания компьютера. Будь то современный игровой или слабый офисный компьютер, работают все БП по сходному принципу, и методика поиска неисправностей для них одинакова.

• Принцип работы и основные узлы
• Диагностика устройства питания
• Практические рекомендации по ремонту
• Типовые неисправности и проверка элементов
• Принципы измерения радиоэлементов
• Проверка отремонтированного источника питания

Принцип работы и основные узлы

Перед тем как взяться за ремонт БП, необходимо понимать, каким образом он работает, знать его основные узлы. Ремонт блоков питания следует осуществлять предельно осторожно и помнить про электробезопасность во время работы. К основным узлам БП относят:

• входной (сетевой) фильтр;
• дополнительный формирователь стабилизированного сигнала 5 вольт;
• главный формирователь +3,3 В, +5 В, +12 В, а также -5 В и -12В;
• стабилизатор напряжения линии +3,3 вольта;
• выпрямитель высокочастотный;
• фильтры линий формирования напряжений;
• узел контроля и защиты;
• блок наличия сигнала PS_ON от компьютера;
• формирователь напряжения PW_OK.

Фильтр, стоящий на входе, используется для подавления помех, генерирующихся БП в​ электрическую цепь. Одновременно с этим он выполняет защитную функцию при нештатных режимах работы БП: защита от превышения значения тока, защита от всплесков напряжения.

При включении БП в сеть на 220 вольт на материнскую плату через дополнительный формирователь поступает стабилизированный сигнал с величиной равной 5 вольт. Работа основного формирователя в этот момент блокируется сигналом PS_ON, сформированным материнской платой и равным 3 вольта.

После нажатия кнопки включения на ПК, значение PS_ON становится равным нулю и происходит запуск основного преобразователя. Источник питания начинает вырабатывать основные сигналы, поступающие на компьютерную плату и схемы защиты. В случае значительного превышения уровня напряжения схема защиты прерывает работу основного формирователя.

Для запуска материнской платы на неё одновременно, с прибора питания, подаётся напряжение +3,3 вольта и +5 вольт для формирования уровня PW_OK, что обозначает питание в норме. Каждый цвет провода в устройстве питания соответствует своему уровню напряжения:

• чёрный, общий провод;
• белый, -5 вольт;
• синий, -12 вольт;
• жёлтый, +12 вольт;
• красный, +5 вольт;
• оранжевый, +3,3 вольта;
• зелёный, сигнал PS_ON;
• серый, сигнал PW_OK;
• фиолетовый, дежурное питание.

Устройство питания в основе своей работы использует принцип широтно-импульсной модуляции (ШИМ). Сетевое напряжение, преобразованное диодным мостом, поступает на силовой блок. Его величина составляет 300 вольт. Работой транзисторов в силовом блоке управляет специализированная микросхема ШИМ контроллер. При поступлении сигнала на транзистор происходит его открывание, и на первичной обмотке импульсного трансформатора возникает ток. В результате электромагнитной индукции проявляется напряжение и на вторичной обмотке. Изменяя длительность импульса, регулируется время открытия ключевого транзистора, а значит и величина сигнала.

Контроллер, входящий в состав основного преобразователя, запускается от разрешающего сигнала материнской платы. Напряжение попадает на силовой трансформатор, а с его вторичных обмоток поступает на остальные узлы источника питания, формирующих ряд необходимых напряжений.

ШИМ контроллер обеспечивает стабилизацию выходного напряжения путём использования в схеме обратной связи. При увеличении уровня сигнала на вторичной обмотке, схема обратной связи уменьшает величину напряжения на управляющем выводе микросхемы. При этом микросхемой увеличивает длительность сигнала, посылаемого на транзисторный ключ.

В конце каждой линии БП ставится фильтр. Его назначение убирать паразитные пульсации, образованные переходными процессами транзисторов. Состоит он, как и любой сетевой фильтр, из электролитического конденсатора и индуктивности.

Диагностика устройства питания

Перед тем, как перейти непосредственно к диагностике компьютерного прибора питания, нужно убедиться, что неполадка именно в нём. Проще всего, это сделать, подключив заведомо исправный блок к системному блоку. Поиск неисправностей в блоке питания компьютера можно осуществлять по следующей методике:

1. В случае повреждения БП необходимо попытаться найти пособие по его ремонту, принципиальную электрическую схему, данные о типичных неисправностях.
2. Проанализировать условия, при каких условиях работал источник питания, исправна ли электрическая сеть.
3. Используя свои органы чувств определить есть ли запах горевших деталей и элементов, не было ли искрения или вспышки, прислушаться слышны ли посторонние звуки.
4. Предположить одну неисправность, выделить неисправный элемент. Обычно это самый трудоёмкий и кропотливый процесс. Этот процесс ещё более трудоёмкий, если отсутствует электрическая схема, которая просто необходима при поиске «плавающих» неисправностей. Используя измерительные приборы проследить путь прохождение сигнала неисправности до того элемента, на котором имеется рабочий сигнал. В результате сделать вывод, что сигнал пропадает на предыдущем элементе, который и является нерабочим и требует замены.
5. После ремонта необходимо протестировать источник питания с максимально возможной его нагрузкой.

Практические рекомендации по ремонту

Если принято решение самостоятельно починить источник питания, в первую очередь он извлекается из корпуса системного блока. После выкручиваются крепёжные винты и снимается защитный кожух. Продув и почистив от пыли, приступают к его изучению. Практический ремонт блока питания компьютера своими руками пошагово можно представить следующим образом:

1. Внешний осмотр. При нём особое внимание уделяется почерневшим местам на плате и элементах, внешнему виду конденсаторов. Верхушка конденсаторов должна быть плоской, выпуклость говорит о его негодности, внизу у основания не должно быть подтёков. Если имеется кнопка включения, не лишним будет провести её проверку.
2. Если осмотр не вызвал подозрений, то следующим шагом будет прозвонка входных и выходных цепей на присутствие короткого замыкания (КЗ). При присутствии короткого замыкания выявляется пробитый полупроводниковый элемент, стоящий в цепи с КЗ.
3. Измеряется сетевое напряжение на конденсаторе выпрямительного блока и проверяется предохранитель. В случае наличия напряжения 300 B переходим к следующему этапу.
4. Если напряжение отсутствует, при этом сгорает предохранитель, проверяется диодный мост, ключевые транзисторы на короткое замыкание. Резисторы и защитный терморезистор на обрыв.
5. Проверяется присутствие дежурного напряжения, стабилизированных пяти вольт. Статистика свидетельствует, что когда устройство питания не включается, одна из наиболее распространённых причин, это неисправность схемы дежурного питания, при работоспособных силовых элементах.
6. Если стабилизированные пять вольт присутствуют, проверяется наличие PS_ON. Когда значение менее четырёх вольт, ищется причина занижения уровня сигнала. Обычно PS_ON формируется от дежурного напряжения через подтягивающий резистор номиналом 1 кОм. Проверяется цепь супервизора, прежде всего на соответствие в цепи значений ёмкости конденсаторов и номиналы резисторов.

В случае, если причина не найдена, проверяется ШИМ контроллер. Для этого понадобится стабилизированный прибор питания на 12 вольт. На плате отключается нога микросхемы, отвечающая за задержку (DTC), а питание источника подаётся на ногу VCC. Осциллографом смотрится наличие генерации сигнала на выводах, подключённых к коллекторам транзисторов, и присутствие опорного напряжения. Если импульсы отсутствуют проверяется промежуточный каскад, собранный чаще всего на маломощных биполярных транзисторах.

Типовые неисправности и проверка элементов

При восстановлении блока питания ПК понадобится использовать различного рода приборы в первую очередь, это мультиметр и желательно осциллограф. С помощью тестера возможно провести измерения на короткое замыкание или обрыв как пассивных, так и активных радиоэлементов. Работоспособность микросхемы, если отсутствуют визуальные признаки выхода её из строя, проверяется с использованием осциллографа. Кроме, измерительной техники для ремонта блока питания ПК, потребуется: паяльник, отсос для припоя, промывочный спирт, вата, олово и канифоль.

Если не запускается блок питания компьютера, возможные неисправности можно представить в виде типичных случаев:

1. Перегорает предохранитель в первичной цепи. Пробиты диоды в выпрямительном мосту. Звонятся на короткое замыкание элементы разделительного фильтра: B1-B4, C1, C2, R1, R2. Обрыв варисторов и терморезистора TR1, звонятся накоротко переходы силовых транзисторов и вспомогательных Q1-Q4.
2. Постоянное напряжение пять вольт или три вольта занижены или завышены. Нарушения в работе стабилизирующей цепи, проверяются микросхемы U1, U2. Если проверить ШИМ контроллер не удаётся, то проводится замена микросхемы на идентичную или аналог.
3. Уровень сигнала на выходе отличается от рабочего. Неисправность в цепи обратной связи. Виновата микросхема ШИМ и радиоэлементы в её обвязке, особое внимание уделяется конденсаторам C и маломощным резисторам R.
4. Нет сигнала PW_OK. Проверяется присутствие напряжений основных напряжений и сигнала PS_ON. Проводится замена супервизора, отвечающего за контроль выходного сигнала.
5. Отсутствует сигнал PS_ON. Сгорела микросхема супервизора, элементы обвязки её цепи. Проверить путём замены микросхемы.
6. Не крутит вентилятор. Замерить напряжение, поступающее на него, оно составляет 12 вольт. Прозвонить терморезистор THR2. Замерить сопротивление выводов вентилятора на отсутствие короткого замыкания. Провести механическую чистку и смазать посадочное место под лопасти вентилятора.

Принципы измерения радиоэлементов

Корпус БП соединён с общим проводом печатной платы. Измерение силовой части источника питания проводится относительно общего провода. Предел на мультиметре выставляется более 300 вольт. Во вторичной части присутствует только постоянное напряжение, не превышающее 25 вольт.

Проверка резисторов осуществляется путём сравнений показаний тестера и маркировки, нанесённой на корпус сопротивления или указанной на схеме. Проверка диодов проводится тестером, если он показывает нулевое сопротивление в оба направления, то делается вывод о его неисправности. Если существует возможность в приборе проверить падение напряжения на диоде, то можно его не выпаивать, величина составляет 0,5−0,7 вольта.

Проверка конденсаторов происходит путём измерения их ёмкости и внутреннего сопротивления, для чего необходим специализированный прибор ESR-метр. При замене следует учитывать, что используются конденсаторы с низким внутренним сопротивлением (ESR). Транзисторы прозванивают на работоспособность p-n переходов или в случае полевых на способность открываться и закрываться.

Проверка отремонтированного источника питания

После того, как АТХ блок отремонтирован, важно правильно провести его первое включение. При этом, если были устранены не все неполадки, возможен выход из строя отремонтированных и новых узлов прибора.

Запуск устройства питания можно осуществить автономно, без использования компьютерного блока. Для этого перемыкается контакт PS_ON с общим проводом. Перед включением на место предохранителя впаивается лампочка 60 Вт, а предохранитель удаляется. Если при включении лампочка начинает ярко светить, то в блоке присутствует короткое замыкание. В случае когда лампа вспыхнет и погаснет, лампу можно выпаивать и устанавливать предохранитель.

Следующий этап проверки БП происходит под нагрузкой. Сначала проверяется наличие дежурного напряжения для этого выход нагружается нагрузкой порядка двух ампер. Если дежурка в порядке, блок питания включается замыканием PS_ON, после чего делаются замеры уровней выходных сигналов. Если есть осциллограф — смотрится пульсация.

Переделка компьютерного блока питания в зарядное устройство

Содержание статьи:

• 1 Что потребуется для переделки блока питания от ПК в зарядное устройство
• 2 Включение блока питания в обход материнской платы
• 3 Зарядное устройство с блока питания от компьютера
• 4 Более сложный вариант зарядного устройства из компьютерного БП

Эффективная переделка компьютерного блока питания в зарядное устройство

Чтобы сделать зарядное устройство для аккумулятора автомобиля можно использовать блок питания от компьютера. Наверняка у многих пылятся без дела старые компьютерные блоки питания? Так вот, не спешите от них избавляться.

Всего несколько переделок и из компьютерного блока питания можно сделать неплохое зарядное устройство. Его преимуществом будет копеечная цена и неплохие технические параметры. В общем, зарядное устройство из блока питания от компьютера прекрасно справляется с зарядкой АКБ, а собрать его можно всего лишь за несколько часов.

Что потребуется для переделки блока питания от ПК в зарядное устройство

Итак, для того, чтобы переделать старый компьютерный блок питания под нужды зарядного устройства нам понадобятся:

• Крокодилы с изоляцией;
• Несколько USB разъёмов, если нужно будет сделать универсальное зарядное устройство не только для АКБ;
• Термоусадочная трубка или изоляционная лента.

Из инструментов для изготовления зарядного устройства из компьютерного блока питания понадобятся самые обычные инструменты электрика. Это паяльник, кусачки, острый нож, отвёртки и т. д.

Поскольку нам нужно запустить блок питания от компьютера без материнской платы, а заодно проверить его работоспособность, мы будет использовать перемычку.

Ниже на сайте https://samelektrikinfo.ru/ будет рассказано о том, как запустить компьютерный БП без материнской платы, так сказать «напрямую».

Включение блока питания в обход материнской платы

Обычно на каждом блоке питания от компьютера есть наклейка, которая указывает на цвет проводов и их напряжение.

Существует и стандарт, который указывает на следующее:

• Черным проводом обозначается земля, то есть GND. Еще его называют общим, минусом и т. д.
• Желтый провод в компьютерном БП, это +12 Вольт. То есть, если использовать черный провод вместе с желтым, то мы получим постоянное напряжение в 12 Вольт.
• Красный провод несёт +5 Вольт.
• Оранжевый провод дает +3,3 Вольта.

Вот такие нехитрые подсчёты позволяют нам получить все необходимые знания и определить, какие именно провода следует использовать для изготовления зарядного устройства из компьютерного блока питания.

Теперь что касается запуска БП без материнской платы. Для этих целей нужно сделать небольшую перемычку из куска проволоки, которой замыкаются определенные контакты на общем штекере блока питания. Это самый большой штекер, который содержит 20-24 контакта и подключается к разъёму на материнской плате. К тому, что обычно находится возле оперативной памяти.

Итак, замкнуть нужно 3 и 4 контакт разъёма. Чаще всего это зелёный и черный провода. Такой подход позволит включить блоки питания без материнской платы и кнопки включения расположенной на корпусе компьютера.

Зарядное устройство с блока питания от компьютера

Переделка компьютерного блока питания в зарядное устройство не сложное, но требует следующего:

• Нужно обрезать тот разъем, который имеет черный и желтый провода. Напомним, это 12 Вольт;
• Надеть на провода термоусадочную трубку, зачистить их конца и припаять к крокодилам;
• Используя газовую горелку либо зажигалку нужно обжать термоусадочную трубку на проводах.

На этом всё. Изготовление зарядного устройства готово.

Более сложный вариант зарядного устройства из компьютерного БП

Для этого следует выпаять обычный резистор на плате компьютерного блока питания на 38,5 кОм, вместо него впаять переменный резистор. Дело в том, что для нормальной зарядки аккумулятора в автомобиле нужно напряжение не менее 14 Вольт.

Меняя плавно напряжение переменным резистором, следует добиться значения в 14 Вольт. Для замеров используем цифровой мультиметр. Схема непростая и позволяет регулировать напряжение на микросхеме, которая отвечает за это.

Поделиться с друзьями

Блок питания

— преобразование блока питания ПК с входа переменного тока в 12 В постоянного тока

спросил
5 лет, 8 месяцев назад

Изменено
4 года, 3 месяца назад

Просмотрено
981 раз

\$\начало группы\$

Я хочу знать, есть ли простой способ взять обычный компьютерный блок питания, который принимает 120/230 В переменного тока в качестве входа, и преобразовать этот вход в 12 вольт постоянного тока. Без инверторов для использования вне сети. Это настольный игровой ПК, а не ноутбук с адаптером переменного/постоянного тока

Также я спрашиваю об электронике и схемах, содержащихся в блоке питания, а не о подсказке или уловке.

• блок питания

\$\конечная группа\$

4

\$\начало группы\$

Крайне неэффективен подход, заключающийся в использовании 12 В постоянного тока для питания инвертора, который выдает от 120 до 230 В переменного тока, а затем в подключении к нему источника питания.

Или более эффективный подход — выбросить неподходящий блок питания и приобрести блок питания, который действительно делает то, что вам нужно — возможно, один или несколько готовых DC/DC-преобразователей.

\$\конечная группа\$

1

\$\начало группы\$

Да. Если это тип выхода 12 В, вы отрезаете провод, выбрасываете все остальное, оголяете концы и подключаете их к батарее 12 В, соблюдая полярность.

Если это не выход 12 В, то маловероятно, что вы сможете изменить его по своему усмотрению.

\$\конечная группа\$

4

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Блок питания

Atx | Хакадей

1 декабря 2022 г., Левин Дэй.

Настольный блок питания — ключевая вещь для любого начинающего хакера электроники. Хотя вы всегда можете купить его, у многих из нас завалялись старые компьютерные блоки питания, которые сами по себе могли бы хорошо работать. [Fruga] решил создать аккуратный 3D-принтер для преобразования любого блока питания ATX в пригодный для использования настольный блок.

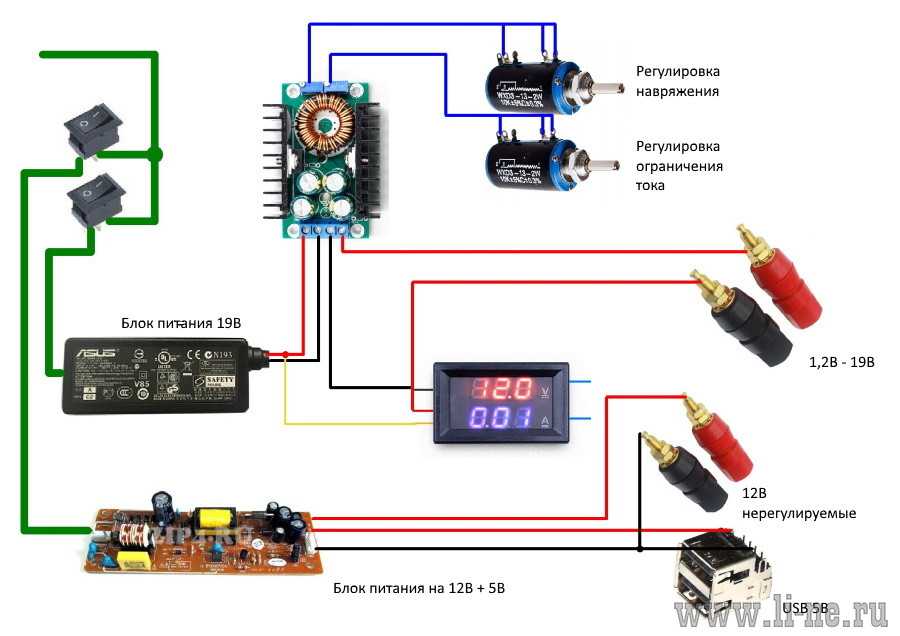

Конструкция включает вилки типа «банан» с выходами +12 В, -12 В, +5 В и +3,3 В, все выходы снабжены соответствующими предохранителями для обеспечения безопасности. Также имеется понижающий преобразователь с плавкими предохранителями, используемый для подачи переменного напряжения по мере необходимости. Его оригинальный триммер был заменен многооборотным потенциометром для простоты управления. Чтобы все работало, нагрузочный резистор в цепи 5 В заставляет блок питания думать, что он подключен к материнской плате. Все это упаковано в аккуратный корпус с наклонными сторонами, напечатанный на 3D-принтере, который подходит к самому блоку питания ATX.

В результате получился аккуратный блок питания, собранный из легкодоступных компонентов. Нам особенно нравится добавление понижающего преобразователя — большинство проектов на базе ATX не предлагают переменный выход, который, тем не менее, может пригодиться.

Мы уже видели и другие замечательные постройки в этом духе. Если вы готовите свой собственный домашний блок питания, не стесняйтесь поделиться им на линии советов!

Posted in Tool HacksTagged atx, блок питания atx, блок питания, блок питания

18 августа 2022 года Том Нарди

Давайте будем честными, выдергивание блока питания ATX из старого настольного компьютера и превращение его во что-то, что вы можете использовать на рабочем месте, — не совсем продвинутый проект. На самом деле, вы, вероятно, могли бы возразить, что это одна из первых самодельных сборок, с которой должен справиться начинающий любитель электроники — в конце концов, вам понадобится надежный настольный источник питания, если вы все равно хотите выполнять какую-либо серьезную работу.

Но, конечно, есть большая разница между тем, чтобы делать минимум, и тем, чтобы действительно выложиться на полную, и мы считаем, что эта настольная поставка ATX от [Стива Тона] из Бесконечный список проектов — феноменальный пример последнего. Он не только выглядит впечатляюще, но и оснащен большим количеством наворотов, чтобы сделать его максимально функциональным. То, что когда-то было базовым 230-ваттным блоком питания от старого Dell, теперь является частью оборудования, которое любой хакер или производитель хотел бы иметь в своей коллекции. Продолжить чтение «Особенно отполированный настольный блок питания ATX» →

Posted in классические хаки, Взломы инструментовTagged блок питания atx, блок питания atx, настольный блок питания

27 апреля 2022 г., Райан Флауэрс

По мере того, как человек все больше и больше увлекается электроникой практически любого вида, становится необходимым отказаться от настенных бородавок и коммутационных плат USB и перейти к чему-то более существенному. Отличный способ сделать это — перепрофилировать старый компьютерный блок питания, и это именно то, что прекрасное описание [Mukesh Sankhla] показывает нам, как это сделать.

Начав с блока питания ATX от заброшенного компьютера, который в противном случае направлялся в мусорное ведро, [Мукеш] проводит нас через разборку блока питания, а также то, как мы можем восстановить его в шикарном напечатанном на 3D-принтере корпусе в комплекте с считывание напряжения.

Теперь легко сказать: «Конечно, это всего лишь очередной проект блока питания ATX», но усилия, которые были вложены в создание красивого корпуса, прибавили многого для сборки. Есть еще один чрезвычайно важный элемент: силовой резистор на шине питания 5 Вольт. В Интернете есть дешевые комплекты, которые разобьют блок питания ATX на банановые вилки, но в них отсутствует этот жизненно важный элемент. В зависимости от используемого блока питания ATX они могут работать нестабильно без нагрузки.

Проект также оставляет много места для добавления ваших собственных хаков, таких как переменное напряжение и ограничение тока. Мы думаем, что этот блок питания станет отличным (и красивым) дополнением к рабочему столу любого хакера. Если блок питания ATX заставит ваши электроны течь, проверьте весь этот компьютер, встроенный в выпотрошенный блок питания ATX.

Posted in computer hacksTagged 12 вольт, 3,3 вольта, 5 вольт, блок питания atx, стендовое оборудование, блок питания стенда

25 мая 2020 г. Том Нарди

Ни для кого не секрет, что серьезное увлечение электроникой может нанести ущерб вашему банковскому счету. Лаборатория профессионального уровня просто недоступна для многих мастеров, и даже аппаратное обеспечение среднего класса может значительно вас удешевить. Вот почему многие начинающие игроки пытаются спасти или собрать как можно больше своего оборудования. Это может быть не всегда красиво, но это сделает работу.

Но этот проект [Chrismettal] может привести к полному переосмыслению домашнего электронного рабочего пространства. Используя 3D-печатные рамы, недорогие компоненты и небольшое количество нестандартных печатных плат, этот модульный электронный верстак имеет все прибамбасы, которые могут понадобиться начинающему аппаратному хакеру. В качестве дополнительного бонуса он выглядит как что-то, оторвавшееся от Международной космической станции.

Внутри модуля замены резистора.

Это один из тех проектов, который просто невозможно описать в нескольких абзацах. Если вы когда-либо хотели собрать специальное рабочее место для электроники, но вас отталкивала стоимость отдельных компонентов, прочитайте фантастическую документацию, которую [Chrismettal] подготовила для EleLab_v2. Это все первоклассное оборудование? Нет, конечно нет. Но это более чем подходит для той работы, которой люди в этом сообществе обычно занимаются по выходным.

Итак, что включено? Естественно, [Chrismettal] создала модуль источника питания как в регулируемом, так и в фиксированном исполнении. Но есть еще модуль замены резистора, тестер компонентов и даже цифровой запоминающий осциллограф. Вы можете смешивать и сочетать модули в соответствии с вашими потребностями, а если вы хотите создать совершенно новые, исходные коды FreeCAD доступны для начала.

Мы уже видели недорогие модули питания, и, естественно, мы знакомы с дешевыми комплектами DSO. Но этот проект объединяет эти устройства и гаджеты в форм-фактор, который любой был бы рад иметь на своем рабочем месте. Мы чрезвычайно заинтересованы в новых модулях, разработанных для EleLab_v2, и сомневаемся, что вы в последний раз видите этот впечатляющий проект на этих страницах.

[Спасибо BrunoC за подсказку.]

Posted in Tool HacksTagged блок питания atx, Цифровой запоминающий осциллограф, лаборатория электроники, блок питания, верстак

24 ноября 2017 г., автор Анул Махидхария

При сборке собственной компьютерной установки большинство людей помещают блок питания SMPS внутрь корпуса компьютера. [Джеймс], он же [Айбофобия], он же [страх палиндромов], вывернул его наизнанку и построил STX160.0 — полноценный игровой компьютер, помещенный в корпус блока питания ATX. В то время как компьютеры малого форм-фактора (SFF) не являются чем-то новым, его сборка обладает мощным преимуществом в небольшом корпусе и является отличным примером компьютерного моддинга, хакерской изобретательности и инженерии. В готовом компьютере используется материнская плата форм-фактора Mini-ITX с четырехъядерным процессором Intel i5 6500T с тактовой частотой 2,2 ГГц, графической картой EVGA GTX 1060 SC, 16 ГБ оперативной памяти DDR4, 250 ГБ SSD, картой Wi-Fi и двумя портами USB. преобразователь постоянного тока. Его внешние размеры такие же, как у блока питания ATX-EPS: 150 x 86 x 230 мм. STX160.0 питается от сети, а не от внешнего блока, что [Джеймс] считает обманом.

Для тех, кто хотел бы получить быстрый иллюстрированный обзор TL;DR, сначала зайдите в его фотоальбом на Imgur, чтобы полакомиться фотографиями завершенного компьютера и его внутренностей. Но дьявол кроется в деталях, так что загляните в ветку форума, чтобы узнать массу интересной информации о сборке, исходниках компонентов, хитростях и мелочах. Например, для подключения видеокарты к материнской плате он использовал «адаптер M.2 — Powered PCIe x4» в сочетании с гибким удлинителем кабеля от причудливой компании Adex Electronics, которая до сих пор предпочитает вести бизнес по старинке и чей веб-сайт может напомнить вам о днях, когда Netscape Navigator был доминирующим браузером.

В качестве эталона [Джеймс] сообщает, что «с закрытой панелью при полной нагрузке (Prime95 Blend @ 2 потока и FurMark 1080p 4x AA) температура ЦП составляет около 65 °C, вентилятор ЦП работает со скоростью 1700 об/мин, а Температура графического процессора составляет 64°C при скорости вращения вентилятора 48%». Довольно впечатляюще для того, что на первый взгляд можно было принять за блок питания.

Два действительно интересных вывода для нас в этом проекте — это его тщательное исследование, чтобы найти конкретные детали, отвечающие его требованиям, среди огромного количества доступных вариантов. Во-вторых, его чрезвычайно подробные заметки о разработке индивидуального корпуса для этого проекта и о том, как сделать его удобным для DFM (дизайн для производства), чтобы его можно было производить серийно — просто взгляните на его «Оглавление», чтобы оценить количество. земли, которую он покрывает. Если вы заинтересованы в пользовательских сборках и моддинге компьютеров, там для вас встроено огромное количество полезной информации.

Спасибо [Arsenio Dev‏], который разместил ссылку на эту веселую ветку на Reddit, обсуждающую STX160.0. Посмотрите полный разбор и обзор STX160.0 от [Not for Concentrate] в видео после перерыва.

Читать далее «Модер помещает компьютер в блок питания» →

Posted in Компьютерные хакиTagged Корпус ATX, блок питания atx, блок питания atx, ATX-EPS, моддинг корпуса, EVGA GTX 1060, Игровой компьютер, графический процессор, видеокарта, GTX 1060, Intel i5 6500T, mini-itx, моддинг, Малый форм-фактор

22 августа 2015 г. Дэн Мэлони

Источник бесперебойного питания когда-то был стандартным приспособлением в небольшом или домашнем офисе в качестве защиты от потери работы, когда электроны перестают течь из вашей розетки переменного тока. Несколько упадок по мере того, как вычислительное оборудование переходит от выделенных ПК к планшетам, телефонам и ноутбукам, ИБП по-прежнему имеет много полезностей для SOHO, а готовые блоки переменного тока легко найти. Но если ваши потребности больше связаны с поддержанием потока электронов в одном направлении, вы можете взглянуть на программируемую систему резервного питания постоянного тока [Кедар Нимбалкар].

Построенный в переработанном корпусе блока питания ATX, проект [Кедара] включает в себя стандартные компоненты, такие как блок питания ноутбука для сока, понижающий преобразователь для зарядки 12-вольтовой герметичной свинцово-кислотной батареи и повышающий преобразователь для повышения выходного напряжения до 19,6 вольт. Arduino и оптоизолятор отвечают за управление циклом зарядки и переключение ИБП с зарядки аккумулятора на его использование при падении сетевого напряжения.

 Если вам нужен ИБП постоянного тока, но вы предпочитаете отказаться от батареи, вы можете попробовать запустить Raspberry Pi с электронами, спрятанными в суперконденсаторе. Или, если у вас есть устаревший ИБП переменного тока, почему бы не попробовать дополнить его морскими батареями?

[Спасибо за подсказку, Моррис]

Posted in Arduino Hacks, Misc HacksTagged блок питания atx, повышающий преобразователь, понижающий преобразователь, источник бесперебойного питания, ИБП

20 декабря 2014 г. Рич Бремер

[newtonn2], должно быть, думал о еде, когда решил заняться проектом по электроснабжению. Корпус совсем другой…. это Хлебница ! Даже в этом случае, перевернутый вверх дном, мы должны сказать, что это выглядит довольно круто. Предыдущий блок питания [newtonn2] вышел из строя, и ему понадобился блок питания на замену как можно скорее, это был буханка или смертельная ситуация для настоящего электронщика.

Подобно многим настольным блокам питания для самостоятельной сборки, этот также будет основан на компьютерном блоке питания ATX. Это хорошие сильноточные источники питания, которые выдают напряжение в нескольких удобных значениях, и в этом случае все они подведены к собственным пружинным клеммам, установленным на корпусе. Несмотря на то, что эти стандартные напряжения могут быть достаточно хорошими для большинства, [newtonn2] чрезвычайно месит и хотел полностью регулируемый выход, поэтому он разработал регулируемую схему регулирования напряжения с использованием регулятора LM350. Вольтметр и амперметр показывают мощность, подаваемую на регулируемую цепь.

Поскольку его последний блок питания был toast , [newtonn2] хотел, чтобы этот можно было легко починить. Блок питания ATX внутри можно заменить за две минуты, потому что нет жесткой проводки. Единственными соединениями являются разъем ATX и шнур питания. Для охлаждения в боковой части корпуса были просверлены отверстия, чтобы можно было установить вентиляторы.
