Как избежать гидроудара в водопроводе: Гидроудар в системе водоснабжения: причины, последствия, решение

Гидроудар в системе водоснабжения: причины, последствия, решение

По статистике, в 60 % случаев прорыв водопровода в частных домах происходит из-за гидроудара. Что это такое и как избежать досадных аварий, вы узнаете из этой статьи.

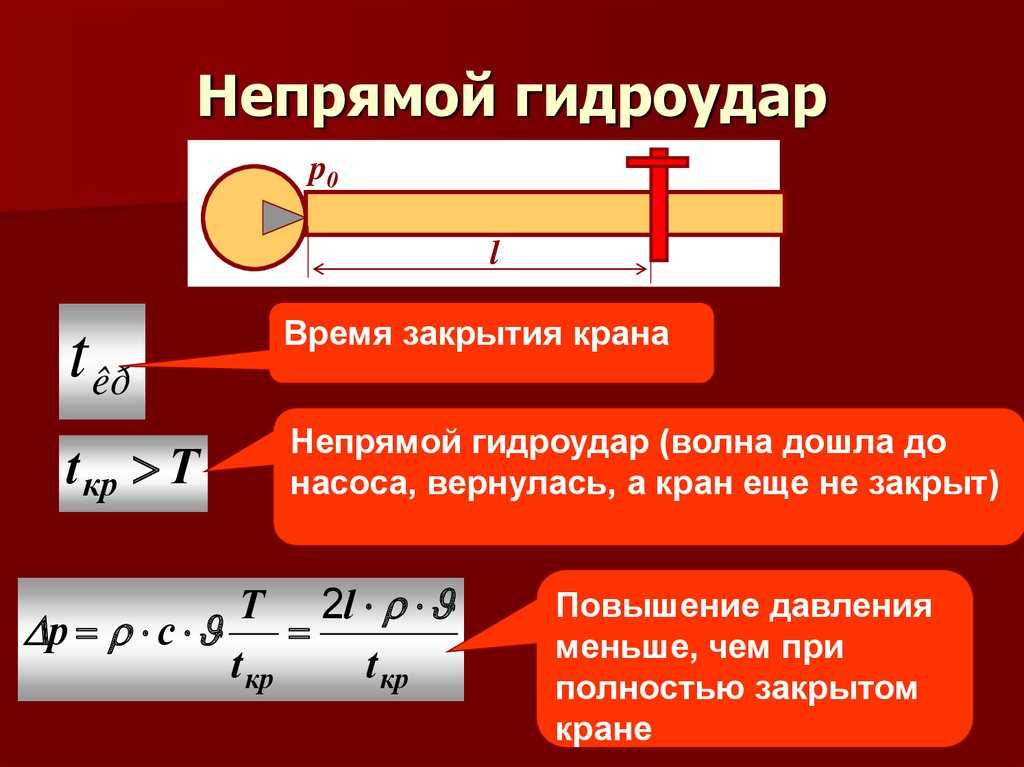

Для начала разберемся, что такое гидроудар. Гидроудар – резкое изменение давления в трубах.

Гидравлический удар принято разделять на два вида.

• Положительный – давления резко повышается. Это происходит при быстром закрытии водопроводного крана или включении насоса.
• Отрицательный – падение давления из-за открытия крана или отключения насоса.

Рассмотрим подробнее гидроудар первого типа, так как он представляет наибольшую опасность для системы водоснабжения.

Представьте, что вы только что открыли водопроводный кран и использовали воду для своих целей (вымыли посуду, умылись и так далее). Когда вода больше не нужна, вы, естественно, закрываете кран.

Что при этом происходит в системе водоснабжения? Вода по инерции какое-то время течет по трубам с прежней скоростью потока, при этом сталкивается с препятствием (кран закрыт). И, «спотыкаясь» о преграду, поток возбуждает обратную волну. А поскольку система водоснабжения герметична, обратная волна сталкивается с водной массой, идущей навстречу. В результате получается удар определенной силы, который ищет выхода в окружающей среде (то есть в трубах).

При небольшой силе толчка удар гасится трубопроводом. При мощном гидроударе или ветхом состоянии системы происходит авария, разрыв водопровода.

Среди прочих причин гидроудара – резкое включение насоса, перебои в электроснабжении, аварийное отключение насоса, срабатывание систем защиты трубопровода. Во всех этих случаях давление в водопроводе резко меняется, что влечет за собой деформацию труб, вплоть до их разрыва. Надо сказать, что даже процессы коррозии и иные чрезвычайные обстоятельства не имеют такого влияния на водопровод, как гидроудары.

Чем грозит гидроудар в системе водоснабжения?

Кроме разрушения водопроводной системы, которая всегда выливается в большие денежные траты, гидроудар грозит затоплением жилища, порчей имущества, бытовых приборов, и, самое страшное, ожоговым травматизмом. Именно поэтому рекомендуем вам внимательно отнестись к проблеме гидроударов в системе водоснабжения и максимально обезопасить себя и своих домочадцев.

Как узнать, есть ли гидроудары в системе?

Диагностировать наличие гидроударов в системе просто. Первые признаки – щелчки, постукивания и прочий шум, который будет слышен при открытии и закрытии крана. Большинство из нас не обращают внимания на эти звуки, а ведь именно они первыми свидетельствуют о чрезмерных нагрузках системы.

Как предотвратить гидроудары?

Существует несколько видов защиты системы водоснабжения от гидроударов. Рассмотрим основные.

1. Плавное закрытие крана. Если потребитель закрывает кран постепенно, давление в системе водоснабжения плавно выравнивается и обратная волна формируется небольшой силы, что снижает мощность гидроударов. Однако всегда плавно закрывать кран не получится. Ведь теперь большинство кранов оснащены шаровой конструкцией, а не вентильной (когда приходилось крутить вентили, чтобы закрыть кран). С шаровой конструкцией одно нечаянное резкое движение – и кран закрыт. Кроме того, дети или ваши гости могут не знать, как правильно закрывать кран.
2. Использование труб большого диаметра. Чем больше диаметр труб, тем ниже скорость потока воды, и, соответственно, гидроудар. Но этот метод защиты требует повышенных денежных вложений (на трубы, их проведение и теплоизоляцию) и не всегда эстетично выглядит.
3. Установка амортизирующего устройства по направлению потока воды. Перед термостатом вместо жесткой трубы устанавливается кусок из эластичного пластика или каучука. При гидроударе этот участок растягивается и частично гасит силу удара.
4. Использование компенсаторного оборудования. Гидроаккумулятор – это бак, куда при гидроударе будет сбрасываться излишняя вода до нормализации давления системы. Реле давления – элемент, который не спасет от гидроудара, но отключит насос, когда вы перекроете кран и давление превысит определенное значение. При этом надо учитывать, что выключение насоса не произойдет мгновенно.

5. Система водоснабжения Ermangizer – защита от гидроудара

   Система водоснабжения Ermangizer. Если гидравлический удар спровоцирован включением насоса, то наилучшим решением будет комплекс Эрманджайзер. Основной элемент системы – частотный преобразователь, который регулирует работу насоса и обеспечивает плавный пуск. При этом исключается резкое повышение давление в системе, вызывающее гидроудар. Кроме того, частотный преобразователь Ermangizer обеспечивает бесперебойный стабильный напор воды в кране, независимо от объема водопотребления, а также увеличивает срок службы насоса. Установка системы Эрманджайзер является наиболее эффективным решением.

Узнайте больше о преимуществах системы Ermangizer по телефону: +7 (343) 378-09-50

Защитите систему водоснабжения в своем доме от гидроудара!

Как избежать гидроудара в водопроводе частного дома

01.10.20220Статьи

Гидроудары — довольно частое явление, которое может произойти в любой системе водоснабжения. Такое явление может частично или полностью вывести из строя всю систему. Отсутствие воды это не самое страшное последствие, хуже, если гидроудар привел к потопу в помещении, особенно, многоквартирного дома. Поэтому необходимо знать способы, которые помогут предотвратить гидроудар.

Содержание

Причины

Для начала стоит определиться с причинами возникновения гидроударов (скачок давления):

• Резкое повышение давления при включении насоса или перекрытии крана. Происходит это из-за сильного давления на воду, которая начинает растягивать стенки трубы, в результате чего они лопают.
• Преграда на пути течения водяного потока.
• Резкий отток воды от преграды, в результате чего образуется область пониженного давления. Стенки трубы сжимаются и лопаются.

Для того, чтобы произошел разрыв трубы, волна накатывает и отступает несколько раз. В результате давление в трубе становится то повышенным, то пониженным. Есть и множество других причин гидроудара, например, пробки воздуха в трубопроводе, резкое включение насоса и др. Любая преграда, встретившаяся на пути водного потока изменяет его объем, а, следовательно, давление.

Как предотвратить гидроудар

Заметить первые признаки гидроударов достаточно просто. Обычно это стук в водопроводе, щелчок, удары, краны и смесители постоянно текут. Когда гидроудары становятся сильнее, то прокладки и уплотнители выдавливаются, герметичность всей системы нарушается. Гидроудары могут вывести из строя счетчики, манометры и другие приборы.

Самым негативным последствием гидроударов становится разрыв трубопровода. Это может произойти не только из-за старения труб, но и из-за непрофессионального монтажа водоснабжения. В результате происходит затопление помещений и большие затраты на ремонт.

Защитить водопровод от гидроударов можно разными способами. Во-первых, нужно просмотреть всю систему на наличие протечек, слабых и изношенных мест. Если таковые имеются, можно подремонтировать водопровод под ключ, это происходит быстро и без особых затрат.

[note]Для водопровода лучше всего использовать трубы с большим диаметром, это ослабит силу гидроударов. [/note]

Имеются следующие способы, которые помогут ослабить силу гидроударов или полностью их исключить:

1. Заменить краны – лучше всего использовать вентильные, они не создают препятствий потока и не создают резких перепадов давления. При закрытии вентильных кранов давление в системе будет меняться постепенно, что не создаст аварийной ситуации.
2. Установить амортизаторы – в качестве таких приспособлений можно использовать резиновую вибровставку, шланг из пластика или каучука. Когда возникает ударная волна, амортизаторы растягиваются и стягиваются, что уравновешивает давление.
3. Установить компрессоры – это пружины, которые вкручиваются в трубопровод. Повышенное или пониженное давление они принимают на себя, а также уменьшают шум и вибрации.
4. Использовать гидроаккумулятор – это бак с резиновой мембраной, разделенной на две части – воздушную и водную. Во время гидроудара лишняя вода сбросится воду в пустую емкость, а давление нормализуется.
5. Использовать насос с частотным преобразователем – это регулирует всю работу водопровода, в результате чего обеспечивается его плавный пуск и остановка. Резкое повышение давления здесь исключено.

Эти методы позволят надежно защитить водопровод от деформации и разрушений. В результате система прослужит гораздо дольше. Следует следить за трубами, любая коррозия, старение или деформация может привести к авариям. А устранить ее последствия намного сложнее, чем обновить всю водопроводную систему.

Защита от гидроудара — HydroSolution

Что такое гидроудар?

Гидравлический удар, или гидравлический удар, представляет собой быстрое повышение давления, возникающее при внезапном изменении скорости жидкости после внезапного открытия или закрытия крана или внезапного запуска или остановки насоса.

Это может привести к серьезным проблемам, таким как обратный поток, увеличение скорости потока и стук водопроводных труб.

Этот скачок давления может быть значительным. Часто вызывает громкий шум и может привести к разрыву труб на крупных объектах из-за большого количества движущейся жидкости. Решить эту проблему можно установкой гасителя гидроударов или амортизатора. Устройство защиты от гидроударов используется для предотвращения разрыва бака и труб, вибраций и шума.

Сила гидроудара сравнима с силой взрыва. Ударная волна падает в трубопровод до тех пор, пока не наткнется на изгиб (например, колено трубы или большую трубу) и мгновенно течет обратно к исходной точке удара.

Средняя скорость ударной волны гидравлического удара: 1300 м/с (4265 футов/с)

Можно создать устройство для перекачивания жидкости на определенную высоту без какой-либо другой энергии, кроме скорости самой жидкости с помощью явления гидроудара. Это называется гидравлической энергией .

Когда трубу внезапно закрывают, масса жидкости перед закрытием все еще движется с определенной скоростью, создавая скачок давления, а также ударную волну. В обычной сантехнике это ощущается громким шумом, напоминающим стук молотка. Гидравлический удар может привести к разрыву труб, если достигнутое давление станет слишком высоким. Воздушные камеры могут быть добавлены к системе трубопроводов для поглощения ударной волны и защиты системы.

В домашних условиях гидроудар может возникнуть, когда стиральная машина или посудомоечная машина перекрывают подачу воды . Обычно это приводит к громкому хлопку.
Другими причинами гидравлического удара могут быть отказ насоса или захлопывание обратного клапана.

Наконец, необходимо несколько гасителей гидравлического удара, чтобы предотвратить все внезапные проблемы с обратным потоком. Каждый разрядник предназначен для поглощения ударных волн, которые могут создаваться определенным количеством устройств и, соответственно, всей системой трубопроводов.

Профилактические меры:

Гидравлический удар может привести к несчастным случаям, но последствия обычно ограничиваются разрывом труб или повреждением оборудования, подключенного к системе трубопроводов . Трубопроводы, транспортирующие опасные жидкости, требуют тщательного проектирования, строительства и эксплуатации.

Для уменьшения или устранения гидравлического удара можно принять следующие меры:

• Уменьшить давление водопровода, установив регулятор давления
• Уменьшить скорость жидкости в трубах. Чтобы значительно уменьшить ударную волну, в некоторых руководствах по размерам рекомендуется скорость потока, эквивалентная или ниже 1,5 м/с

.

• Установка смесителей с медленным закрыванием
• Использовать процедуры запуска и остановки на существующей установке
• Установите механическое устройство для предотвращения гидравлического удара, также называемое амортизатором или ограничителем гидравлического удара
• Установить воздушную камеру
• Уменьшите длину прямых труб, добавив колена или компенсационные петли. Локти уменьшают влияние волн давления
• Использование сантехнических элементов, предназначенных для снижения давления (дорогостоящее решение)
• Установить маховик на насос
• Установка байпаса насосной станции
• Используйте автоматический клапан насоса

Как устранить гидравлический удар и успокоить трубы (руководство «Сделай сам»)

Фото: istockphoto. com

В: Когда вода достигает уровня заполнения в моей стиральной машине и начинается цикл перемешивания, я всегда слышу громкую серию стуки в трубах за стеной. Чем это вызвано? Не повредит ли это трубам?

A: Грохот, который вы слышите, называется «гидравлическим ударом». Это форма гидравлического удара, возникающая, когда запорный клапан на линии подачи воды под высоким давлением внезапно закрывается. Когда ваша стиральная машина наполняется водой, вода быстро течет по трубам в вашем доме до тех пор, пока, когда барабан не заполнится, клапан стиральной машины резко не закроется. Деваться некуда, быстро движущийся водопровод ударяется о стенку трубы с интенсивным скачком давления, в результате чего трубы дергаются и ударяются о стены или другие трубы. В результате вы слышите серию громких ударов и, возможно, даже чувствуете давление, сотрясающее дом.

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные предварительные оценки от лицензированных сантехников рядом с вами.

Find Pros Now

+

Гидравлический удар не только создает раздражающий шум, но и может повредить соединения и соединения труб, что приведет к утечкам и дорогостоящему ремонту. Или, что еще хуже, шум может также указывать на более серьезную проблему, такую ​​как избыточное давление в ваших водопроводных линиях или ослабление трубопровода. К счастью, домовладельцы обычно могут недорого устранить гидравлический удар без помощи профессионала. Просто следуйте инструкциям ниже, чтобы провести собственное расследование этого вопроса.

Устраните неполадки в воздушной камере водопровода, чтобы уменьшить гидравлический удар.

Эта вертикальная труба, расположенная рядом с водяным клапаном, помогает уменьшить гидравлический удар, действуя как подушка. Воздушная камера поглощает удары воды после закрытия клапана, предотвращая громкий удар воды о стенки труб. Во многих домах в стенах установлены воздушные камеры, но иногда воздушная камера может перестать работать должным образом, если она заболочена.

Чтобы решить эту проблему, домовладельцам необходимо слить воду из водопроводной системы: перекрыть главный водопроводный кран, открыть самый верхний кран в доме и слить воду из самого нижнего крана (обычно в подвале или на первом этаже).

Воздушная камера снова наполнится воздухом вместо воды, что, возможно, решит проблему гидравлического удара. Если в вашем доме нет воздушной камеры, подумайте о том, чтобы ее установил профессионал.

Фото: Supplyhouse.com

В качестве альтернативы установите гасители гидравлического удара, чтобы исключить стук.

Предохранители от гидравлических ударов представляют собой заполненные воздухом цилиндры, которые поглощают толчки при внезапном повышении давления воды при закрытии клапана.

Большинство гасителей гидравлических ударов, доступных сегодня, просты в установке, и они оснащены соединителями винтового типа, которые крепятся между линией подачи воды и запорным клапаном (см. пример на Amazon).

Обязательно установите два: один на линию подачи горячей воды и один на линию подачи холодной воды. Однако, если вы не знакомы с основными сантехническими соединениями, не стесняйтесь вызвать сантехника для установки разрядников.

Отрегулируйте редукционный клапан давления воды.

Иногда избыточное давление воды в ваших трубах вызывает гидравлический удар, и в этом случае опорожнение воздушной камеры от воды или установка гидрозатвора дает лишь временную помощь.

Чтобы отрегулировать давление, домовладельцы должны отрегулировать редукционный клапан. Эти клапаны в настоящее время есть в большинстве домов, часто они расположены на входе в главный водопровод дома.

В зависимости от производителя некоторые клапаны имеют ручку для регулировки, а для других требуется гаечный ключ или отвертка. Используйте правильную технику, чтобы настроить клапан на значение ниже 50 фунтов на квадратный дюйм (фунтов на квадратный дюйм), что является достаточным значением для большинства домов.

В качестве бонуса снижение давления воды в вашем доме экономит энергию, способствует экономии воды и потенциально продлевает срок службы ваших автоматических приборов (включая более дорогие инвестиции, такие как стиральные машины, туалеты и посудомоечные машины).

Уменьшить избыточное давление воды на счетчике.

Если в вашем доме нет редукционного клапана, рассмотрите возможность попросить муниципалитет, который контролирует систему водоснабжения в вашем районе, проверить давление воды в вашем доме. Муниципальные системы водоснабжения часто поддерживают воду в своих линиях под давлением около 200 фунтов на квадратный дюйм, но жилые водопроводы не предназначены для безопасного выдерживания такого высокого давления. Муниципалитет, как правило, бесплатно проверяет давление воды и при необходимости может снизить его.

Стабилизировать незакрепленные линии подачи воды, чтобы предотвратить удары.

При строительстве дома сантехник использует U-образные хомуты для крепления водопроводных труб к деревянным балкам или стойкам с помощью шурупов. Если ремни недостаточно тугие или если несколько ремней отсутствуют, трубы могут стучать и создавать шум.

Чтобы предотвратить стук, затяните ослабленные хомуты с помощью отвертки или установите дополнительные хомуты для дополнительной устойчивости. Большинство хомутов для труб отлиты из тонкого металла или пластика, но вы также можете найти мягкие хомуты для труб, которые обеспечивают дополнительное снижение вибрации.

Имейте в виду, что домовладельцы никогда не должны использовать оцинкованные или стальные хомуты на медных трубах, так как сочетание материалов вызывает электролиз и протечки в водопроводе.

Водопроводы амортизирующие с трубной изоляцией.

Изоляция труб, доступная в пенопластовых трубках, предназначена для установки вокруг водопроводных труб, чтобы предотвратить их замерзание. Но они также отлично подходят для амортизации болтающихся труб.

Трубки из пеноматериала предварительно прорезаны от конца до конца, поэтому все, что вам нужно сделать, это провести пальцем по прорези, чтобы открыть трубку, а затем надеть ее на линию подачи воды.
