Как измерить мощность: Замер потребляемой мощности электрооборудования | Электролаборатория ЦентрЭнергоЭкспертизы

4 способа определения потребляемой мощности электроприборов

Получая квитанцию за электроэнергию, порой недоумеваешь, откуда появилась эта сумма и почему счетчик столько насчитал. Чтобы убедится в том, что техника и прибор учета электричества работают исправно, нужно произвести определение потребления электроэнергии доступными методами. Для этого в нашем арсенале предполагается наличие мультиметра, счетчика электроэнергии либо токоизмерительных клещей. Итак, ниже мы расскажем, как определить потребляемую мощность прибора в домашних условиях!

  • Смотрим в паспорт
  • Закон Ома в помощь!
  • Используем электросчетчик
  • Замер токовыми клещами

Смотрим в паспорт

Первый способ — посмотреть в паспорт электроприбора. Все фабричные агрегаты снабжаются этикеткой на корпусе, инструкцией и паспортом с гарантией. В данных книжечках указывается сфера применения, условия эксплуатации, и технические данные.

Выше представлен небольшой фрагмент паспортных данных, вернее таблицы с данными модельного ряда конвекторных нагревателей. В столбце №1 указывается ток, проходящий через устройство, во втором столбце указано, сколько потребляет электроэнергии прибор при включении одного ТЭНа и двух. Вот на примере обогревателя с помощью паспорта можно запросто узнать потребляемую мощность аппарата. Аналогичным образом можно определить, сколько потребляет телевизор или даже светодиодная лампа.

Закон Ома в помощь!

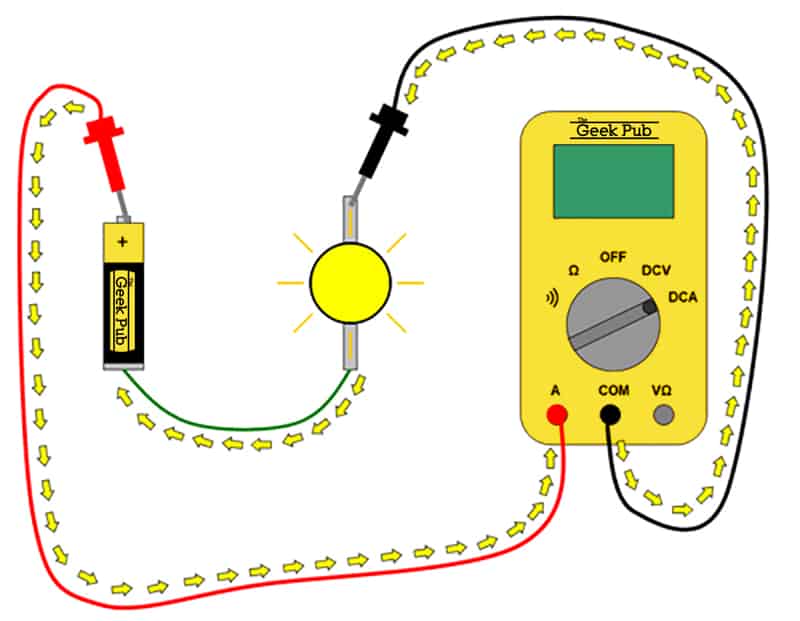

Второй способ — определить силу тока и рассчитать потребление с помощью формулы, закона Ома. Берем мультиметр, включаем режим прозвонки или измерения сопротивления. Делаем замер сопротивления R ten. Теперь можем посчитать ток, который может пройти через систему A ten. Еще для решения формулы нужно знать напряжение, а оно в домашней сети 220 Вольт.

После того как найден ток, можно определить мощность прибора. Для этого амперы умножаем на вольты.

Более подробно о том, как пользоваться мультиметром, вы можете узнать из нашей статьи!

Используем электросчетчик

Третий способ — практически все устройства учета снабжены световым индикатором, количество вспышек означает какую-то потребляемую мощность imp/kW.

Отключаем всех потребителей в квартире, оставляем подключенным только интересующий прибор. В течение 15 минут производим подсчет импульсов и умножаем на четыре (что бы получить количество за час). Узнав цифру делим ее на imp/kW и узнаем мощность агрегата.

Также можно записать показание счетчика, включить электроприбор, потребление которого пытаемся определить, на какое-то время, желательно на час. Записываем новые показания, от них отнимаем старые, в результате узнаем приблизительную мощность.

Электронный счетчик позволяет посмотреть все параметры в реальном времени: ток, потребление электроэнергии, напряжение сети, путем перебора меню устройства учета. О том, как снять показания с электросчетчика, мы рассказывали в соответствующей статье!

Аналогом электросчетчика может быть бытовой ваттметр, с помощью которого можно быстро и точно определить мощность потребления электроэнергии прибором. На видео ниже наглядно демонстрируется работа данного устройства:

Замер токовыми клещами

При наличии токовых клещей определить потребление проще простого. Для этого необходимо произвести измерение тока в одном из проводников, подключенному к прибору.

На видео ниже наглядно демонстрируется методика определения мощности потребления электроэнергии по току на примере обычной лампы накаливания:

Если нет под рукой токовых клещей, то лучше тогда использовать обычный тестер. У каждого электрика, даже самоучки, должен быть в арсенале этот измеритель.

Вот мы и рассмотрели, как определить потребляемую мощность прибора по току, формуле и показаниям электросчетчика. Надеемся, предоставленные способы были для вас интересными и пригодились в самостоятельном определении параметров!

Наверняка вы не знаете:

  • Сколько потребляет электроэнергии теплый пол
  • Как определить сечение провода
  • Что такое ограничитель мощности

Измерение мощности в электрических цепях постоянного и переменного токов: способы и формулы

Перейти к содержанию

Search for:

На чтение 9 мин. Просмотров 8.2k. Опубликовано

Содержание

  1. Общие сведения
  2. Мощность потребителя
  3. Сила тока
  4. Электрическое напряжение
  5. Сопротивление электрической цепи
  6. Методы измерения
  7. Косвенный способ
  8. Прямое определение величины

Очень часто при проектировании электрических схем радиолюбители сталкиваются с проблемой измерения мощности, которую потребляют радиокомпоненты. Специалисты в метрологической сфере рекомендуют два метода, позволяющих вычислить и грамотно рассчитать ее значение. В этом случае нужно разобрать подробнее физический смысл величины, а также ее составляющих, от которых она зависит.

Общие сведения

При проектировании устройств нужно уметь правильно рассчитывать мощность электроэнергии электрооборудованием. Это необходимо, прежде всего, для долговечной работы устройства. Если изделие работает на износ, то оно способно выйти из строя сразу или в течение некоторого времени.

Такой вариант считается недопустимым, поскольку существуют виды техники, которые должны работать без отказов (аппарат искусственного дыхания, контроль уровня метана в шахте и так далее), так как от этого зависит человеческая жизнь. К основным характеристикам электрической энергии относятся следующие: мощность, сила тока, напряжение (разность потенциалов) и электропроводимость (сопротивление) материалов.

Мощность потребителя

Мощность не следует путать с электрической энергией. Единицей измерения первой является ватт (Вт), название которой произошло от фамилии известного физика Джеймса Уатта. Физическим смыслом 1 Вт является расход электрической энергии за единицу времени, равной 1 секунде (1 Вт = расход 1 джоуля за 1 секунду). Существуют производные единицы измерения: милливатт (1 мВт = 0,001 Вт), киловатт (1 кВт = 1000 Вт), мегаватт (1 МВт = 1000 кВт = 1000000 Вт), гигаватт (1 ГВт = 1000 МВт = 1000000 кВт = 1000000000 Вт) и так далее. Для измерения электрической энергии применяются специальные счетчики, а ее единицей измерения является Вт*ч.

Ватт можно связать с некоторыми физическими величинами: 1 Вт = 1 Дж/с = (1 кг * sqr (м)) / (c * sqr (c)) = 1 Н * м / с = 746 л. с. Последнее числовое значение называется электрической лошадиной силой. Ваттметр — измеритель электрической мощности. Однако ее величину можно определить и другим способом. Для этого следует разобрать физические величины, от которых она зависит.

Сила тока

Количество электрического заряда, который проходит через токопроводящий материал за единицу времени, называется силой электрического тока. Сокращенно величину называют силой тока или током. Она обозначается литерами «I» или «i» и имеет направление (векторная величина). Измеряется ток в амперах (А). Существуют также производные единицы, образованные при помощи приставок: 1 мА = 0,001 А, 1 кА = 1000 А и так далее. Измерить его значение можно амперметром. Для этого его нужно подключать последовательно в электрическую цепь. (18) электронов.

Ток в научной интерпретации классифицируется на постоянный и переменный. Первый вид не изменяет своего направления за единицу времени, но его амплитудные значения могут изменяться. Направление и амплитуда переменного тока изменяется по определенному закону (синусоидальный и несинусоидальный). Основным параметром считается его частота. Определяется тип переменного тока с помощью осциллографа.

Электрическое напряжение

Из курса физики известно, что каждое вещество состоит из атомов, которые обладают нейтральным зарядом. Они состоят из субатомных частиц. К ним относятся следующие: протоны, электроны и нейтроны. Первые имеют положительный заряд, вторые — отрицательный, а третьи — не заряжены вообще.

Суммарный заряд протонов компенсирует заряд всех электронов. Однако под действием внешних сил это равенство нарушается, и электрон «вырывается» из атома, который уже обладает положительным зарядом. Он притягивает электрон с соседнего атома, и процесс повторяется до тех пор, пока энергия не будет минимальной (меньше энергии «вырывания» электрона).

При межатомном взаимодействии образуется электромагнитное поле с отрицательной или положительной составляющими. Разность между двумя точками противоположных по знаку составляющих называется электрическим напряжением. Работа электромагнитного поля по перемещению точечного электрического заряда из точки А в точку В называется разностью потенциалов. Физический смысл напряжения (U): разность потенциалов в 1 В между двумя точечными зарядами в 1 Кл, на перемещение которых тратится энергия электромагнитного поля, равная 1 Дж.

Единицей измерения является вольт (В). Определить значение разности потенциалов можно с помощью вольтметра, который подключается параллельно. Производными единицами измерения считаются следующие: 1 мВ = 0,001 В, 1 кВ = 1000 В, 1 МВ = 1000 кВ = 1000000 В и так далее.

Сопротивление электрической цепи

Электропроводимость материала зависит от нескольких факторов: электронной конфигурации, типа вещества, геометрических параметров и температуры. Сведения об электронной конфигурации вещества можно получить из периодической таблицы Д. И. Менделеева. Согласно этой информации вещества бывают:

  1. Проводниками.
  2. Полупроводниками.
  3. Диэлектриками.

К первой группе следует отнести все металлы, электролиты (растворы, проводящие ток) и ионизированные газы. Носителями электрического заряда в металлах являются электроны. В растворах их роль выполняют ионы, которые бывают положительными (анионы) и отрицательными (катионы). Свободными носителями заряженных частиц в газах считаются свободные электроны и положительно заряженные ионы.

Полупроводники проводят электричество только при определенных условиях. Например, при воздействии на него внешних сил. Под их действием кулоновские связи электрона с ядром уменьшаются. При этом отрицательно заряженная частица «вырывается». На ее месте образуется «дырка», обладающая положительным зарядом. Она притягивает соседний электрон, вырывая его с атома. В результате этого осуществляется движение электронов и дырок. Изоляторы или диэлектрики вообще не проводят электричество. К ним относятся материалы без свободных носителей заряда, а также инертные газы.

В проводниках при повышении температурных показателей происходит рост величины сопротивления. При этом происходит разрушение и искажение кристаллической решетки. Заряженные частицы сталкиваются (взаимодействуют) с атомами и другими частицами материала. В результате их движение замедляется, но потом снова возобновляется под действием электромагнитного поля. Процесс этого «взаимодействия» называется электрической проводимостью вещества. Однако в полупроводниках при повышении температуры эта величина уменьшается. К геометрии материалов следует отнести следующие: длину и площадь поперечного сечения.

Сопротивление измеряется в Омах (Ом) при помощи омметра, который подсоединяется параллельно к участку цепи или радиодетали. Существуют производные единицы измерения: 1 кОм = 1000 Ом, 1 МОм = 1000 кОм = 1000000 Ом.

Методы измерения

Мощность можно определить двумя способами: косвенным и прямым. В первом случае это делается при помощи амперметра и вольтметра, а также осциллографа. Измеряются значения напряжения и тока, а затем по формулам вычисляется мощность. Этот способ имеет один недостаток: величина мощности получается с некоторой погрешностью.

При использовании прямого метода используется специальный прибор-измеритель. Он называется ваттметром и показывает мгновенное значение мощности. У каждого из способов есть свои достоинства и недостатки. Какой из методов наиболее оптимален, определяет сам радиолюбитель. Если проектируется какое-либо изделие, которое отличается надежностью, то следует применять прямой метод. В других случаях рекомендуется воспользоваться косвенным методом.

Косвенный способ

Мощность в цепях постоянного и переменного токов определяется различными способами. Для каждого случая существуют свои законы и формулы. Однако мощность можно не рассчитывать, поскольку она указана на электрооборудовании. Расчет применяется только при проектировании устройств.

Для цепей постоянного тока нужно воспользоваться формулой: P = U * I. Ее можно вывести из закона Ома для участка или полной цепи. Если рассматривается полная цепь, то формула принимает другой вид с учетом ЭДС (е): P = e * I. Основные соотношения для расчета:

  1. Для участка электрической цепи: P = I * I * R = U * U / R.
  2. Для полной цепи, в которой подключен электродвигатель или выполняется зарядка аккумулятора (потребление): P = I * e = I * e — sqr (I) * Rвн = I * (e — (I * Rвн)).
  3. В цепи присутствует генератор или гальванический элемент (отдача): P = I * (e + (I * Rвн)).

Эти соотношения невозможно применять для цепей переменного тока, поскольку он подчиняется другим физическим законам. При измерении мощности в цепях переменного тока следует учитывать ее составляющие (активная, реактивная и полная). Если в цепи присутствует только резистор, то мощность считается активной. При наличии емкости или индуктивности — реактивной. Полная — сумма активной и реактивной составляющих.

Для вычисления первого типа физической величины применяется формула такого вида: Ра = I * U * cos (a). Значения тока и напряжения являются среднеквадратичными, а cos (a) — косинус угла между ними. Для определения реактивной мощности нужно воспользоваться следующей формулой: Qр = I * U * sin (a). Если нагрузка в цепи является индуктивной, то значение будет больше 0. В противном случае — меньше 0. Полная мощность Р определяется по следующему соотношению: P = Pa + Qp.

Прямое определение величины

Для определения значения мощности в цепях переменного и постоянного тока применяются ваттметры. В них используются электродинамические или ферроидальные механизмы. Приборы с электродинамическим механизмом выпускаются в виде переносных приборов. Они обладают высоким классом точности. Измерители мощности рекомендуется применять при выполнении точных расчетов для цепей постоянного и переменного тока с частотой до 5 кГц.

Ферродинамические приборы изготавливаются в виде электронных узлов, которые вставляются в измерительные стенды или щитовые. Основное их назначение — контроль приблизительных параметров потребления мощности электрооборудованием. Они обладают низким классом точности и применяются для измерения значений мощности переменного тока. При постоянном токе погрешность увеличивается, поскольку это обусловлено искажением петли гистерезиса ферромагнитных сердечников.

По диапазону частот приборы можно разделить на две группы: низкочастотные и радиочастотные. Ваттметры низких частот применяются в сетях промышленного питания переменного тока. Радиочастотный тип рекомендуется применять для точных измерений при проектировании различной техники. Они делятся на две категории по мощности:

  1. Проходящие.
  2. Поглощающие.

Первый вид подключается в разрыв линии, а второй — в ее конец в качестве нагрузки согласования. Кроме того, приборы для измерения мощности бывают аналоговыми и цифровыми.

При измерении мощности на высоких частотах применяются электронные и термоэлектронные ваттметры. Главным узлом считается микроконтроллер и преобразователь активной мощности. Последний преобразовывает переменный ток в постоянный. После этого происходит перемножение в микроконтроллере силы тока и напряжения. Результатом является сигнал на выходе, который зависит от I и U.

Ваттметр состоит из двух катушек. Первая из них подключается последовательно в цепь нагрузки, а другая (подвижная с резистором) — параллельно. В цифровых моделях роль катушек выполняют датчики тока и напряжения. Прибор имеет две пары зажимов. Одна пара применяется для последовательной цепи, а другая — для параллельной. Для правильного включения ваттметра выполняется обозначение * одной из двух пар зажимов.

Таким образом, для измерения мощности электрического тока применяются два метода. Первый из них является косвенным, а второй — прямым. Последний рекомендуется применять при проектировании сложной техники.

Adblock
detector

Как измерить электрическую мощность

Если продукт потребляет энергию, то измерения энергопотребления и качества электроэнергии должны быть частью дизайна и испытаний продукта. Эти измерения необходимы для оптимизации конструкции продукта, соответствия стандартам и предоставления клиентам информации с паспортной таблички. Но как измерить электричество?

В этой статье обсуждаются передовые методы измерения электрической мощности, начиная с основ измерения мощности и заканчивая типами приборов и связанных с ними компонентов, обычно используемых для проведения измерений. Статья завершится примерами из реальной жизни, в которых информация, представленная ранее в статье, применяется для решения практических задач измерения.

Хотя большинству из нас приходилось сталкиваться с основными уравнениями измерения мощности, полезно обобщить эту информацию и показать, как она применима к разработке и тестированию продукта.

Основы измерения мощности

Как измеряется электрический ток?

Измерение мощности постоянного тока относительно просто, так как формула просто ватты = вольты x амперы. Для измерения электрической мощности переменного тока коэффициент мощности (PF) представляет сложность, поскольку ватты = вольты x амперы x PF. Это измерение мощности переменного тока называется активной мощностью, истинной мощностью или реальной мощностью. В системах переменного тока умножение вольт на ампер = вольт-ампер, также называемое полной мощностью.

Потребляемая мощность измеряется путем ее расчета во времени с использованием как минимум одного полного цикла. Используя методы оцифровки, мгновенное напряжение умножается на мгновенный ток, затем накапливается и интегрируется в течение определенного периода времени, чтобы обеспечить измерение электрического тока. Этот метод обеспечивает истинное измерение мощности и истинное среднеквадратичное значение для любой формы волны, синусоидальной или искаженной, включая содержание гармоник вплоть до полосы пропускания прибора.

Однофазное и трехфазное измерение электрической мощности

Преобразование Блонделя утверждает, что общая мощность измеряется на один ваттметр меньше, чем количество проводов в системе. Следовательно, для однофазной двухпроводной системы потребуется один ваттметр, для однофазной трехпроводной системы — два ваттметра (рис. 1), для трехфазной трехпроводной системы — два ваттметра, а для трехпроводной — два ваттметра. для трехфазной четырехпроводной системы потребуется три ваттметра.

Какое устройство измеряет ток?

Рис. 1. Метод двух ваттметров позволяет измерять мощность посредством прямого подключения к системе 3P3W. Pt = P1 + P2

В этом контексте ваттметр — это устройство, используемое для измерения тока через один вход тока и один вход напряжения. Многие анализаторы мощности и DSO имеют несколько входных пар ток/напряжение, способных измерять мощность в ваттах, фактически действуя как несколько ваттметров в одном приборе. Таким образом, можно измерить трехфазную 4-проводную мощность с помощью одного правильно указанного анализатора мощности.

В однофазной двухпроводной системе (рис. 2) напряжение и ток, определяемые ваттметром, равны общей мощности, рассеиваемой нагрузкой. Напряжение измеряется между двумя проводами, а ток измеряется в проводе, питающем нагрузку, который часто называют горячим проводом. Напряжение обычно может быть измерено непосредственно анализатором мощности до 1000 В RMS. Более высокие напряжения потребуют использования VT (трансформатора напряжения) в системе переменного тока для понижения напряжения до уровня, который может быть измерен прибором. Токи обычно могут быть измерены непосредственно анализатором мощности до 50 А, в зависимости от прибора. Более высокие токи потребуют использования трансформатора тока (ТТ) в системе переменного тока. Существуют различные типы КТ. Некоторые из них размещены непосредственно в линии. Другие имеют окно, через которое проходит токоведущий кабель. Третий вид – накладной. Для постоянного тока обычно используется шунт. Шунт помещают в линию, и прибор измеряет милливольтовый сигнал низкого уровня.

Рис. 2. В однофазной двухпроводной системе используются трансформатор тока и трансформатор напряжения.

В однофазной трехпроводной системе (рис. 3) общая мощность представляет собой алгебраическую сумму двух показаний ваттметра. Каждый ваттметр подключается от одного из горячих проводов к нейтрали, и в каждом горячем проводе измеряется ток. Общая мощность рассчитывается как Pt = P1 + P2.

Рис. 3. Два ваттметра подключаются к однофазной трехпроводной системе (1P3W).

В трехфазной четырехпроводной системе (рис. 4) каждый из трех ваттметров измеряет напряжение от горячих проводов к нейтрали, и каждый ваттметр измеряет ток в одном из трех горячих проводов. Общая мощность для трех фаз представляет собой алгебраическую сумму трех измерений ваттметра, поскольку каждый счетчик, по сути, измеряет одну фазу трехфазной системы. Pt = P1 + P2 + P3

Рис. 4. В этой трехфазной четырехпроводной системе используются три ваттметра.

В трехфазной трехпроводной системе (рис. 5) два ваттметра измеряют фазный ток в любых двух из трех проводов. Каждый ваттметр измеряет междуфазное напряжение между двумя из трех линий электропитания. В этой конфигурации общая мощность в ваттах точно измеряется алгебраической суммой двух значений ваттметра. Пт = П1 + П2. Это верно, если система сбалансирована или несбалансирована.

Если нагрузка несбалансированная, т. е. фазные токи разные, общая мощность будет правильной, но общая мощность, ВА и коэффициент мощности, могут быть ошибочными. Однако анализаторы мощности могут иметь специальную схему подключения 3V3A для обеспечения точных измерений в трехфазных трехпроводных системах со сбалансированной или несимметричной нагрузкой. Этот метод использует три ваттметра для контроля всех трех фаз. Один ваттметр измеряет напряжение между фазами R и T, второй ваттметр измеряет напряжение между фазами S и T, а третий ваттметр измеряет напряжение между фазами R и S. Фазные токи измеряются каждым ваттметром. Метод двух ваттметров до сих пор используется для расчета полной мощности. Пт = П1 + П2. Однако общая VA рассчитывается как (√3/3)(VA1 + VA2 + VA3). Все три значения напряжения и тока используются для точного измерения и расчета несимметричной нагрузки.

Рис. 5. Трехфазная трехпроводная система использует метод трех ваттметров для достижения точных измерений на несбалансированной нагрузке.

Измерение коэффициента мощности

Необходимо часто измерять коэффициент мощности, и это значение должно быть как можно ближе к единице (1,0).

В системе электроснабжения нагрузка с низким коэффициентом мощности потребляет больше тока, чем нагрузка с высоким коэффициентом мощности при одинаковом количестве передаваемой полезной мощности. Более высокие токи увеличивают потери энергии в системе распределения и требуют более крупных проводов и другого оборудования. Из-за стоимости более крупного оборудования и потерь энергии электрические коммунальные предприятия обычно взимают более высокую плату с промышленных или коммерческих потребителей с низким коэффициентом мощности.

На рис. 6 показано отставание тока от напряжения на 44,77°, что дает коэффициент мощности 0,70995. Полная мощность S1 составляла 120,223 ВА. Однако истинная мощность, или реальная мощность, P1 составляла всего 85,352 Вт.

Если у энергопотребляющих устройств хорошие коэффициенты мощности, то и у всей энергосистемы будет хороший коэффициент мощности, и наоборот. Когда коэффициент мощности падает, часто приходится использовать устройства коррекции коэффициента мощности, что требует значительных затрат. Эти устройства, как правило, представляют собой конденсаторы, поскольку большая часть потребляемой мощности является индуктивной.

Ток отстает от напряжения в дросселе; это известно как отстающий коэффициент мощности. Ток опережает напряжение в конденсаторе; это известно как ведущий фактор мощности. Двигатель переменного тока является примером индуктивной нагрузки, а компактная люминесцентная лампа — примером емкостной нагрузки.

Для определения общего коэффициента мощности в трехфазной 4-проводной системе требуются три ваттметра. Каждый счетчик измеряет ватты, а также измеряются вольты и амперы. Затем рассчитывается коэффициент мощности путем деления общего количества ватт от каждого счетчика на общее количество вольт-ампер.

В трехфазной трехпроводной системе коэффициент мощности следует измерять с помощью метода трех ваттметров вместо метода двух ваттметров, если нагрузка несимметрична, то есть если фазные токи различаются. Поскольку метод двух ваттметров измеряет только два ампера, любые различия в показаниях ампер на третьей фазе вызовут неточности.

Измерение мощности бытовой техники

Типичным приложением для измерения мощности является питание в режиме ожидания для бытовой техники, основанной на стандартах Energy Star или IEC62301 . Оба стандарта определяют требуемую точность измерения мощности, разрешение и другие параметры измерения мощности, такие как гармоники. В стандарте IEC62301 есть еще 25 стандартов, которые определяют конкретные параметры испытаний для различных устройств. Например, IEC60436 определяет методы измерения производительности электрических посудомоечных машин.

Режим ожидания определяется как режим с наименьшим энергопотреблением, который не может быть отключен пользователем и который может сохраняться в течение неопределенного времени, когда приложение подключено к основному источнику питания и используется в соответствии с инструкциями производителя. Мощность в режиме ожидания — это средняя мощность в режиме ожидания при измерении в соответствии со стандартом.

Существует три основных метода измерения энергопотребления в режиме ожидания или других подобных приложений. Если значение мощности стабильно, то можно использовать мгновенные показания прибора в любой момент времени. Если значение мощности нестабильно, возьмите либо среднее значение показаний прибора с течением времени, либо измерьте общее потребление энергии. Ватт-часы можно измерить за определенный период времени, а затем разделить на это время.

Измерение общего энергопотребления и деление на время дает наиболее точные значения как для постоянной, так и для флуктуирующей мощности. Этот метод обычно используется при использовании наших анализаторов мощности. Но для измерения общего энергопотребления требуется более сложный прибор, поскольку мощность необходимо постоянно измерять и суммировать.

Инструменты для измерения мощности

Мощность обычно измеряется с помощью цифрового анализатора мощности или цифрового запоминающего осциллографа с программным обеспечением для анализа мощности. Большинство современных анализаторов мощности полностью электронные и используют дигитайзеры для преобразования аналоговых сигналов в цифровые формы. Анализаторы более высокого класса используют методы цифровой обработки сигналов для выполнения вычислений, необходимых для определения значений.

DSO, занимающиеся анализом мощности, используют специальную прошивку для точного измерения мощности. Однако они несколько ограничены, поскольку основаны на выборочных данных из оцифрованных волновых форм. Благодаря пробникам тока и напряжения они хорошо подходят для работы на уровне плат и компонентов, где абсолютная точность не является обязательной, а частота сети относительно высока.

Анализаторы мощности обычно могут измерять до 50 А (среднеквадратичное значение) непосредственно при уровне напряжения до 1000 В (среднеквадратичное значение), поэтому большинство тестируемых продуктов можно подключать напрямую. С другой стороны, DSO потребует использования пробников напряжения и тока для измерения мощности.

ТТ рассчитаны на соотношение входного и выходного тока, например 20:5. Другими важными параметрами ТТ являются точность, фазовый сдвиг и диапазон частот для измерения мощности переменного тока. ТН используются для понижения фактического напряжения до уровня, который может быть воспринят прибором для измерения мощности. Например, если тестируемый продукт рассчитан на 480 В переменного тока, а прибор ограничен 120 В переменного тока, то требуется ТН 4:1.

DSO обычно не обеспечивает точности анализатора мощности и не может напрямую принимать входные сигналы высокого тока и напряжения, но он может измерять мощность на гораздо более высоких частотах до 500 МГц с помощью соответствующих пробников. Он также обеспечивает другие преимущества по сравнению с анализаторами мощности в определенных приложениях, включая специальные пробники для простоты подключения, компенсацию фазы пробника и до восьми многоканальных входов.

Типичным применением DSO может быть любой тип измерения на уровне платы, например, при разработке печатных плат для импульсного источника питания. Параметры, которые обычно измеряются и анализируются с помощью DSO или анализатора мощности, включают, помимо прочего, потери мощности при переключении, энергопотребление устройства, уровень шума при переключении, гармоники, выходную мощность и стабильность выходного сигнала.

При использовании DSO необходимое оборудование будет включать датчики дифференциального напряжения и датчики тока (рис. 7). Токоизмерительный датчик подключается к одному из главных токонесущих проводов, как показано на рисунке. Часто напряжения компонентов не привязаны к уровню земли. Поэтому для изоляции заземления DSO от заземления компонентов требуется дифференциальный пробник напряжения. В дополнение к анализатору мощности или DSO, а также ТТ и ТП, при необходимости, другими вспомогательными компонентами для измерения мощности являются пробники, клещи и провода. После того, как все необходимые инструменты и компоненты будут в наличии, следующим шагом будет определение того, какие именно инструменты необходимы и как эти инструменты должны быть подключены к нагрузке.

Рис. 7. Используйте пробники напряжения и пробники тока с осциллографом для измерения напряжения и тока.

Анализаторы мощности обычно выбирают для измерения мощности бытовых приборов и других измерений мощности с относительно высокими уровнями напряжения, низкими частотами и высокими требованиями к точности. Однако для измерений на уровне платы обычно используется DSO.

С помощью приведенной выше информации можно выбрать и подключить правильные приборы и инструменты для различных приложений измерения мощности. Информация, полученная от этих приборов, может затем использоваться для оптимизации конструкции, соответствия стандартам и предоставления информации с паспортных данных.

Energy and Power Units: The Basics

[pagebreak:Energy and Power Units: The Basics]

Если вы изучаете экологические технологии, особенно возобновляемые источники энергии, вы не можете не столкнуться с утверждениями вроде этих:

  • 26-ваттный CFL производит свет, эквивалентный 100-ваттной лампе накаливания.
  • Энергетическая ценность галлона этанола варьируется от 75 700 БТЕ до 84 000 БТЕ.
  • Toyota Prius Hybrid Synergy Drive оснащен электродвигателем мощностью 67 лошадиных сил.

Но что такое ватты, БТЕ и лошадиные силы? Что они измеряют и как они связаны с возобновляемыми источниками энергии? Сколько ватт, например, производит ветряная турбина и сколько домов она будет обеспечивать? Сколько БТЕ требуется для обогрева среднего дома и сколько для этого требуется природного газа?

Прежде чем вы сможете ответить на такие вопросы, вы должны освоить некоторые основные понятия и словарный запас:

  • Что такое энергия и сила и как они связаны друг с другом?
  • Какие стандартные единицы энергии и мощности используются учеными?
  • Какие традиционные единицы используются в промышленности и как они соотносятся со стандартными единицами?
  • Как различные единицы применимы к таким приложениям, как освещение, отопление и транспорт?

Этот отчет представляет собой краткий обзор энергии, мощности и единиц, используемых для их измерения. Но не волнуйтесь; это опять не школьная физика. Это больше похоже на курс Berlitz по разговору об энергии — достаточно, чтобы вы прочитали меню и, возможно, подслушали туземцев.

Вот список содержимого:

Боб Беллман (Bob Bellman) — внештатный писатель и консультант по маркетингу.

[pagebreak:SI: Международная система единиц]

На протяжении веков ученые шли разными путями, исследуя энергию и силу. Так каждый вид энергии — электрическая, механическая, химическая, тепловая и ядерная — обрел свою систему измерения, а каждая отрасль, связанная с энергетикой, выработала свою терминологию. Автодилеры говорят о лошадиных силах. Подрядчики HVAC устанавливают тонны и БТЕ. Электроэнергетика поставляет киловатт-часы. Ученые ссылаются на ньютоны и джоули.

В 1960 году Международная система единиц (СИ) была получена из метрической системы, чтобы обеспечить стандартный словарь для всех физических вещей. СИ построена на семи основных единицах (см. Таблицу 1), из которых могут быть получены все остальные физические величины. В таблице 2 перечислены некоторые стандартные производные единицы. Например, ньютон (производная единица силы) определяется как один килограмм (базовая единица массы), ускоренный со скоростью один метр (базовая единица длины) в секунду (базовая единица времени) в квадрате. В таблице 3 перечислены некоторые стандартные префиксы, используемые для обозначения кратных и дробных единиц. Например, мегаватт (МВт) равен миллиону (10 6 ) Вт; милливатт (мВт) — это одна тысячная (10  -3 ) ватта.

Отрасли, связанные с энергетикой, начинают использовать терминологию СИ, но традиционные термины по-прежнему преобладают. Многие автомобильные компании теперь указывают мощность двигателя в киловаттах, но в скобках после номинальной мощности: 187 л.с. (140 кВт). Начиная с краткого руководства по энергии, мощности и силе, в следующих нескольких разделах рассматриваются единицы, наиболее часто используемые в приложениях возобновляемой энергии.

Таблица 1: Базовые единицы СИ 9Таблица 2. Некоторые производные единицы СИ ) — все, от движения автомобиля до обогрева дома и освещения комнаты. Многие формы работы связаны с преобразованием энергии. Лампочка преобразует электрическую энергию в тепловую и световую энергию. Двигатель внутреннего сгорания преобразует химическую энергию в тепловую и механическую энергию. Динамо преобразует механическую энергию в тепловую и электрическую энергию.

Решения в области возобновляемых источников энергии используют источники энергии, которые не будут исчерпаны этими преобразованиями, и снижают потребление энергии, делая преобразования более эффективными. Фотоэлектрические (PV) панели вырабатывают электричество из солнечного света вместо сжигания невозобновляемого ископаемого топлива. Компактные люминесцентные лампы (КЛЛ) потребляют меньше энергии, чем лампы накаливания, потому что они преобразуют больше электричества в свет и меньше в тепло.

Поскольку энергия и работа — две стороны одной медали, они измеряются в одних и тех же единицах измерения. Единицей энергии/работы в СИ является 9.0035 Дж (Дж), названа в честь английского физика Джеймса Прескотта Джоуля (1818 — 1889). Джоуль открыл связь между теплотой и механической работой, что привело к развитию законов термодинамики.

Один джоуль равен работе, совершаемой силой в один ньютон по перемещению тела на один метр (J = N · m). Примерно столько энергии требуется, чтобы поднять маленькое яблоко на один метр против силы земного притяжения. Один джоуль также равен энергии, необходимой для перемещения электрического заряда в один кулон через разность электрических потенциалов в один вольт (J = C · V).

Мощность (P) — скорость передачи или преобразования энергии. Таким образом, мощность равна работе, деленной на время (P = W/t). Единицей мощности в СИ является ватт (Вт), в честь шотландского изобретателя Джеймса Уатта (1736 — 1819). Улучшения Уатта в паровой машине помогли начать промышленную революцию. По иронии судьбы сам Уатт ввел термин «лошадиная сила», чтобы охарактеризовать преимущества своего парового двигателя.

Один ватт равен одному джоулю в секунду (Вт = Дж/с). Человек, поднимающийся по лестнице, работает с мощностью около 200 Вт. В электрических приложениях один ватт равен одному вольту, умноженному на один ампер (Вт = В · А). Лампы накаливания потребляют электрическую энергию в размере от 40 до 150 Вт.

Сила редко упоминается в разговорах о возобновляемых источниках энергии, разве что в ненаучном смысле: «Высокие цены на бензин вынуждают меня ходить на работу пешком». Тем не менее, сила является важным понятием. Физики определили четыре фундаментальные силы или взаимодействия: электромагнитная сила действует между электрическими зарядами, гравитационная сила действует между массами, а сильные и слабые силы удерживают вместе атомные ядра. Толчок и притяжение этих сил проявляются как энергия. Например, электромагнитная сила тянет электроны через проводник, создавая электрический ток. Гравитация тянет воду через турбины гидроэлектростанции.

Единицей силы в системе СИ является ньютонов (Н) в честь английского физика сэра Исаака Ньютона (1643–1727). Многие считают, что Ньютон оказал величайшее влияние на историю науки, опередив даже Альберта Эйнштейна. Ньютон, единица измерения, представляет собой силу, которая ускоряет массу в один килограмм со скоростью один метр в секунду в квадрате (Н = кг · м/с 2 ). Сила земного притяжения на человека весом 70 кг (154 фунта) составляет около 686 ньютонов.

[pagebreak:Механическая энергия: футо-фунты и лошадиные силы]

Из всех форм энергии механическую энергию, вероятно, легче всего понять — просто попробуйте поднять тяжелый чемодан. Таким образом, традиционной единицей механической энергии является фут-фунт (фут-фунт), количество работы, необходимой для перемещения объекта в один фунт на расстояние в один фут. Один футо-фунт равен примерно 1,36 Дж. Метрическая аналогия футо-фунта — ньютон-метров (Н·м). Один ньютон-метр равен одному джоулю.

Вероятно, самая известная единица измерения механической мощности — 9.0035 лошадиных сил (л. с.), задуманный Джеймсом Уаттом в 1782 году, чтобы позиционировать свой паровой двигатель на фоне конкурентов. Ватт определил, что «идеальный» шахтерский пони может поднять ведро угля весом 33 000 фунтов на один фут за одну минуту, и соответственно определил механическую мощность в лошадиных силах.

Хотя 33 000 ft-lb/min звучит как много, мощность в лошадиных силах — относительно небольшая единица, равная примерно 746 Вт. Тостер потребляет около 1000 Вт (1,3 л.с.), и только для вращения требуется не менее 5 л.с. лезвие на газонокосилке. Четырехцилиндровый двигатель седана Honda Accord 2007 года выпуска развивает мощность 166 л.с.; 12-цилиндровый двигатель нового Rolls-Royce Phantom выдает 453 л.с.

Компании Greentech решают проблемы механической энергии по нескольким направлениям. Биотопливо, гибридные бензиновые/электрические двигатели, подключаемые гибриды и другие технологии сокращают количество парниковых газов, образующихся при производстве механической энергии. Они также помогают отучить автомобили и другую технику от ископаемого топлива. Гибридный двигатель Toyota Prius потребляет меньше бензина, чем обычный двигатель, потому что его сторона внутреннего сгорания выдает всего 76 л.с.

Исследование материалов способствует дальнейшему снижению затрат на механическую энергию. Помните, что работа равна весу, умноженному на расстояние. Целых 50 процентов Boeing 787 Dreamliner изготовлен из легких композитных материалов. Это, наряду с повышенной эффективностью двигателя, позволяет Боингу 787 использовать на 20 процентов меньше топлива, чем другим самолетам аналогичного размера.

[pagebreak:Электроэнергия: вольты, амперы и киловатты]

Электрическая энергия менее интуитивна, чем механическая, потому что действует невидимо. Ближайшим аналогом подъема тяжелого чемодана является сила, которую вы чувствуете, когда играете с магнитами.

Электрическая энергия основана на притяжении и отталкивании заряженных частиц, т. е. на электромагнитной силе. Сила зарядов и расстояние между частицами в совокупности создают разность электрических потенциалов или напряжение. В электрических приложениях напряжение тянет электроны через проводник, создавая ток, мало чем отличающийся от гравитации, вытягивающей молекулы воды через трубу.

Стандартной единицей электрического заряда является кулон (C). Шарль-Огюстен де Кулон (1736–1806) — французский физик, открывший связь между электрическими зарядами, расстоянием и силой. Кулон — это количество заряда, переносимого током в один ампер за одну секунду (C = A·s), и это удивительно большая единица измерения. Сила отталкивания между двумя зарядами +1 кулон, находящимися на расстоянии одного метра друг от друга, составляет 9 х 10 9 Н, или более миллиона тонн! Таким образом, заряд чаще всего измеряется в микро- или нанокулонах.

Стандартной единицей электрического потенциала является вольт (В), в честь графа Алессандро Вольта (1745 — 1827), известного своим изобретением электрической батареи. Вольт эквивалентен одному джоулю энергии на кулон заряда (V = J/C). Бытовое электроснабжение в США обычно составляет 110 В, хотя для тяжелых приборов можно использовать 220 В. Обычная батарея для фонарика дает 1,5 В, а молния может быть около 100 МВ. Линии электропередачи дальнего следования работают от 110 до 1200 кВ.

Стандартной единицей электрического тока является ампер (А) или ампер. Французский физик Андре-Мари Ампер (1775–1836) был одним из главных первооткрывателей электромагнетизма. Один ампер равен смещению заряда в один кулон в секунду (А = Кл/с). Большинство бытовых цепей потребляют менее 15 А.

Большая часть электроэнергии производится путем сжигания ископаемого топлива. Солнечные электростанции, ветряные турбины и другие технологии предлагают чистые, возобновляемые альтернативы, но им еще предстоит пройти долгий путь, чтобы заменить существующие электростанции. В 2006 году электростанции, работающие на ископаемом топливе, в США произвели 2 874 миллиарда кВтч, а атомные электростанции произвели 787 миллиардов кВтч. Все возобновляемые источники энергии вместе взятые произвели 385 миллиардов кВтч, что составляет менее 10 процентов от общего объема производства в США.

Частично проблема связана с масштабом. Крупная электростанция, работающая на нефти, газе или угле, выдает от 2 до 3 ГВт на полную мощность. Большинство концентрирующих солнечных установок вырабатывают десятки мегаватт, а современные ветряные турбины вырабатывают около 3 МВт. Предлагаемый проект Cape Wind требует 130 турбин, чтобы обеспечить только три четверти электроэнергии Кейп-Кода. Типичная домашняя фотоэлектрическая система, подключенная к сети, производит менее 6 кВт.

С другой стороны, возобновляемых источников энергии достаточно, если только мы сможем понять, как их использовать. Количество энергии солнечного света, падающего на один квадратный метр поверхности Земли, составляет примерно один кВт в секунду или 3600 кВт в час. Холодильники и тостеры потребляют от 1,0 до 1,5 кВт каждый. Лампы накаливания потребляют от 40 до 150 Вт, в то время как компактные люминесцентные лампы дают такое же количество света при мощности от 10 до 40 Вт. В целом средний дом в США потребляет около 1000 кВтч в месяц, что составляет ничтожную долю солнечной энергии, падающей на его крышу.

[pagebreak:Тепловая энергия: БТЕ, калории и тонны]

Тепловая энергия – это энергетическое содержание системы, связанное с повышением или понижением температуры объекта. Тепло – это поток тепловой энергии между двумя объектами, вызванный разницей температур. Возьмите чашку горячего кофе в холодный день, и вы испытаете тепловую энергию в действии.

Британская тепловая единица (БТЕ или БТЕ) обычно используется для описания энергоемкости топлива и мощности систем отопления и охлаждения. Одна БТЕ — это количество энергии, необходимое для повышения температуры одного фунта воды на один градус по Фаренгейту. Существует несколько различных определений БТЕ, основанных на начальной температуре воды, но в целом одна БТЕ равна примерно 1055 Дж, примерно 780 футо-фунтам и примерно 0,3 ватт-часа.

При сгорании химическая энергия топлива преобразуется в тепловую энергию или тепло. Сжигание топочного мазута № 2 дает около 138 000 БТЕ на галлон. Сжигание фунта угля дает около 15 000 БТЕ; сжигание кубического фута природного газа, около 1000 БТЕ. Чтобы обогреть дом площадью 2000 квадратных футов в Новой Англии, требуется примерно 95 000 БТЕ/ч.

Одной из проблем, с которыми сталкиваются сторонники биотоплива, является более низкое содержание энергии в этаноле по сравнению с бензином. Галлон бензина содержит около 115 000 БТЕ, а галлон этанола содержит около 80 000 БТЕ. Таким образом, сжигание этанола производит меньше механической энергии, чем сжигание бензина, и автомобили проезжают меньше миль на галлон. С топливом E10 (10-процентный этанол, 90 процентов бензина), сокращение пробега незначительно. С E85 (85 процентов этанола, 15 процентов бензина) водители видят сокращение пробега как минимум на 15 процентов. Некоторые производители автомобилей устанавливают топливные баки большего размера, так что запас хода их автомобилей с гибким топливом аналогичен бензиновым автомобилям.

Другие единицы измерения тепловой энергии включают калорию, терм и квад. малых или грамм калорий (кал) — это количество энергии, необходимое для повышения температуры одного грамма воды на один градус Цельсия. большой или килограмм калорий (ккал) — это энергия, необходимая для повышения температуры одного килограмма воды на 1 °C. Как и БТЕ, калория имеет разные значения в зависимости от начальной температуры воды. В среднем один кал равен примерно 4,18 Дж, а один ккал равен примерно 4,18 кДж или почти 4 БТЕ. Пищевые калории основаны на килограммовых калориях.

Терм (thm) равен 100 000 BTU и примерно равен количеству энергии, выделяемой при сжигании 100 кубических футов природного газа.

quad равен квадриллиону (1015) BTU и используется при обсуждении энергетического бюджета целых стран. В 1950 году США потребляли 34,6 квад энергии. К 1970 году общее потребление выросло до 67,8 квадроциклов; к 1990 г. — 84,7 квадроцикла; а к 2006 г. — 99,9 квадр. Сумма, приходящаяся на возобновляемые источники энергии — гидроэнергию и биомассу — в 1950 г. составила 8,6%. К 2006 году потребление возобновляемой энергии – гидроэнергии, биомассы, геотермальной энергии, солнца и ветра – упало до 6,9 процента от общего объема.

Тепловая мощность измеряется в БТЕ в час (БТЕ/ч), часто сокращается до просто БТЕ. Большинство показателей нагрева и охлаждения в БТЕ на самом деле представляют собой БТЕ/ч. Один ватт равен примерно 3,41 БТЕ/ч. Одна лошадиная сила равна более 2500 БТЕ/ч.

Холодопроизводительность часто измеряется в тонн . Одна тонна охлаждения — это количество энергии, необходимое для растапливания одной тонны льда за 24 часа и равное 12 000 БТЕ/ч. Типичная домашняя центральная система кондиционирования воздуха рассчитана на от 4 до 5 тонн (от 48 000 до 60 000 БТЕ / ч). Комнатные кондиционеры работают от 5000 до 15000 БТЕ/ч.

Министерство энергетики США в настоящее время применяет стандарт сезонного рейтинга энергоэффективности (SEER) 13 для новых бытовых центральных кондиционеров. SEER определяется как общая мощность охлаждения в BTU, деленная на общую потребляемую энергию в ватт-часах (SEER = BTU / Вт·ч). Повысив стандарт SEER с 10 до 13, Министерство энергетики ожидает, что США сэкономят 4,2 квадрацикла энергии в период с 2006 по 2030 год с параллельным сокращением выбросов парниковых газов.
