Изолон, в зависимости от технологии производства, бывает «сшитым» и «несшитым». Несшитый изолон относится к вспененным полиэтиленам, имеющим несвязанную молекулярную структуру (т.е. молекулы полимера не связаны между собой химическими связями). При получении несшитого изолона структура полиэтилена не меняется, а при производстве сшитого — модифицируется. В результате сшивки образуется, так называемая, поперечно-связанная, или сетчатая молекулярная модель. Сшитые пенополиэтилены качественно отличаются от несшитых, обладая лучшими характеристиками. За счет сшивки молекул увеличиваются такие важнейшие параметры изолона, как теплостойкость (рабочий температурный интервал сшитого изолона, как правило, на 20 — 30°С выше несшитого), стойкость к органическим растворителям, масло-, нефте-, бензостойкость, большая стойкость к ультрафиолету и атмосферостойкость, а значит более длительный срок службы самого материала.

Марки изолона

В зависимости от технологии производства и используемого сырья различают следующие марки Изолона:

Изолон марки ППЭ — физически сшитый пенополиэтилен. Благодаря радиационной сшивке, молекулярная структура материала с маркировкой ППЭ приобретает поперечно-связанную, или сетчатую модель, что существенно повышает долговечность и сопротивляемость материала механическим и температурным воздействиям. Диапазон плотностей — 25…200 кг/м3. Рабочий температурный интервал — 60°С…+100°С.

Изолон марки ППЭ НР — физически сшитый пенополиэтилен, вспененный на горизонтальной печи, шириной до 2 м. Диапазон плотностей — 25…200 кг/м3. Рабочий температурный интервал — 60°С…+100°С.

Изолон марки ППЭ НХ — химически сшитый пенополиэтилен, вспененный на горизонтальной печи, шириной до 2 м. Диапазон плотностей — 25…200 кг/м3. Рабочий температурный интервал — 60°С…+100°С.

Изолон марки ПСЭВ — физически сшитый пеносэвилен. В сравнении с Изолоном ППЭ пеносэвилен имеет улучшенные физико-механические свойства, в частности низкую остаточную деформацию, в т.ч. и при циклическом сжатии. Диапазон плотностей — 33…200 кг/м3. Рабочий температурный интервал — 80°С…+80°С.

Изолон марки НПЭ — вспененный (газонаполненный) полиэтилен с несшитой молекулярной структурой. Данный материал обладает наилучшим сочетанием цены/качества. Диапазон плотностей — 19…35 кг/м3. Рабочий температурный интервал — 80°С…+80°С.»

Описание	Марка Изолона
Эффективный теплоизолирующий слой из изолона между несущей частью стены и внутренней декоративной отделкой, между лицевыми сторонами стеновых перегородок	ППЭ 3004 — 3050 НПЭ 04 — 20
Упругая ударозвукоизолирующая прослойки между основанием пола и стяжкой в конструкции плавающего пола	ППЭ 3004 — 3008
Упругая ударозвукоизолирующая подложка между стяжкой и покрытием пола (паркет, доска-ламинат)	ППЭ 3002, НПЭ 02
Тепло- и пароизоляционный слой основания пола, устраиваемый над подвальными/подпольными помещениями	ППЭ-Л 3008-3010, НПЭ 10
Теплоизоляционный (и одновременно теплоотражающий в случае применения изолона с фольгой или металлизированной ПЭТ-пленкой) слой под нагревающими элементами в конструкции активного теплого пола	ППЭ 3004 с металлизированной ПЭТ-пленкой
Ударопоглощающая подстилка для искусственного дерна.	ППЭ-Л 3008-3010
Профиль из изолона, используемый к качестве уплотнителя при укладке кровли с черепицей или другой рифленой поверхностью для теплоизоляции, защиты от проникновения пыли, предупреждения конденсации влаги и снижения шума.	ППЭ-Л 3030
Маты из изолона, используемые для компенсации линейных удлинений труб при подземной укладке трубопроводов горячего и холодного водоснабжения бесканальным методом	ППЭ-Л 3015-3045
Теплоизоляция тоннелей, изоляция от проникновения подземных вод с последующем образованием ледяных прослоек.	ППЭ-Л 3010 — 3020
Листы, предупреждающие потерю тепла при гидратации во время кладки бетона при низких температурах.	ППЭ-Л 3008 — 3010
Полосы изолона для теплоизоляции (отражающей изоляции) труб горячего (до 100°С) и холодного водоснабжения.	ППЭ 3004 — 3010, НПЭ 05 — 10, в т.ч. с металлизированной ПЭТ-пленкой
Тепло- и звукоизоляция кондиционерных установок (адгезивная или механическая фиксация).	ППЭ-Л 3004 — 3010, НПЭ 05 — 10, в т.ч. с металлизированной ПЭТ-пленкой
Уплотнение стыков сборных элементов зданий и конструкций.	НПЭ 03 — 08, ППЭ 3003 — 3005
Мембрана скольжения — полоса из изолона в качестве перегородки между легковесными бетонными конструкциями.	ППЭ 3005, НПЭ 08

Физико-технические показатели изолона

Характеристики изолона
Наименования показателя	Ед. изм.	Изолон ППЭ	Изолон НПЭ
Кажущаяся плотность	кг/м ³	25-38 (для строительных марок)	19-35
Удельная теплоемкость	кДж/кг°С	1,8	1,95-2,0
Расчетное массовое отношение влаги в материале: при условиях эксплуатации А при условиях эксплуатации Б	%	2,0 10,0	2,0 5,0
Расчетный коэффициент теплопроводности: при условиях эксплуатации А при условиях эксплуатации Б	Вт/м °С	0,036 0,037	0,048 0,049
Расчетный коэффициент теплоусвоения (при периоде 24 ч) при условиях эксплуатации А при условиях эксплуатации Б	Вт/(м ² °С)	0,39 0,43	0. 44 0.49
Паропроницаемость:при условиях эксплуатации А и Б	мг/(м.ч.Па)	0,001	0.001
Разрушающее напряжение при растяжении, не менее: — продольное направление — поперечное направление	МПа	0,33 0,21	0.30 0.30
Сопротивление сжатию при 10% деформации	МПа	0,02	—
Сопротивление сжатию при 25% деформации	МПа	0,025	0.015
Водопоглощение (96 часов)	% объемный	менее 1	менее 1
Усадка при нагреве — продольное направление — поперечное направление	%	(70°С, 22 ч) 1,45 0,75	(80°С, 24 ч) 1,7 0,8
Динамический модуль упругости при нагрузках: 2000 Н/м ² 5000 Н/м ²	МПа	не более 0,23 0,70	0,22 0,60
Относительное сжатие при нагрузках: 2000 Н/м ² 5000 Н/м ²	%	0,05 0,1	0,05 0,08
Коэффициент звукопоглощения при толщине 10 мм: частота 250 Гц частота 500 Гц частота 1000 Гц частота 4000 Гц частота 6000 Гц	%	7 15 24 50 60	—
Индекс снижения приведенного ударного шума, не менее	Дб	18	18

Категории огнестойкости Изолона ППЭ
Параметры	без добавки замедлителя горения			с добавкой замедлителя горения
толщина, мм	2-5	6-10	12-20	2-5	10-20
группа горючести по ГОСТ 30244	Г2	Г2	Г4	Г1	Г2
группа воспламеняемости по ГОСТ 30402	В2	В3	В3	В1	В2
группа по дымообразующей способности по ГОСТ 12. 1.044	Д3	Д3	Д3	Д3	Д3

Категории огнестойкости Изолона НПЭ
Параметры	без добавки замедлителя горения		с добавкой замедлителя горения
толщина, мм	1-15	20-50	1-15	20-50
группа горючести ГОСТ 30244	Г2	Г4	Г2	Г2
группа воспламеняемости ГОСТ 30402	В2	В2	В2	В2
группа по дымообразующей способности ГОСТ 12. 1.044	Д3	Д3	Д3	Д3

Изолон является одним из самых эффективных теплоизоляторов и позволяет значительно уменьшить массу конструкций и сэкономить полезную площадь. Для сравнения, 1 см изолона заменяет:

1,2 см пенополистирола;

1,5 см минеральной ваты;

15 см кирпичной кладки;

4,5 см дерева (ель, сосна).

Некоторые идеи применения Изолона*
Область применения	Описание / функция
Листы для отверждения бетона	Листы, предупреждающие потерю тепла при гидратации во время кладки бетона при низких температурах
Шумо- и теплоизоляция полов (флотирующие/ плавающие полы)	Листы изолона (иногда с тисненой поверхностью) используются в качестве акустических перегородок между бетонными блоками и полом.
Подложка под паркет, доску-ламинат и различные напольные покрытия	Листы изолона (иногда сложные, с тисненой поверхностью) для тепло- и звукоизоляции и как барьер при подъеме водяного пара.
Подполовая изоляция	Листы изолона для ударозвуковой изоляции полов, мягкие и эластичные подстилки под паркет, линолеум, ковровые покрытия или другие типы пола.
Подстилка под искусственный дерн	Листы изолона как подстилки для искусственного дерна.
Фундаменты строений (разделяющие перегородки)	Листы и настилы из изолона используются для разделения смежных стенок, подвергаемых вибрации и движению.
Трубоизоляция	Полосы изолона для теплоизоляции труб горячего и холодного водоснабжения.
Изоляция вентиляционных труб	Листы или настилы из изолона для тепловой и звуковой изоляции кондиционерных установок (адгезивная или механическая фиксация / крепление).
Стыки бетонных тротуаров	Листы или настилы между бетонными блоками для снижения нагрузки и предупреждения образования трещин.
«Плавающие» ступеньки лестницы	Листы для ударозвуковой изоляции от пола и боковых стен.
Уплотняющие ленты	Уплотнение стыков сборных элементов зданий и конструкций. Первичное уплотнение для расширяющихся соединений или несвязывающая подложка для уплотнителей от поступления холодного воздуха.
Мембрана скольжения	Полоса из изолона в качестве перегородки между бетонными конструкциями легкого веса.
Мембранная защита	Листы из изолона в качестве механической защиты для уплотняющих мембран.
Пороговые уплотнения, перегородки стен	Ленты в качестве уплотнения против воды и воздуха между фундаментом, перегородками стен и пороговой плитой.
Изоляция ребристой крыши	Лист изолона, наклеенный или напластованный на ребристую металлическую крышу для теплоизоляции, предупреждения конденсации влаги и снижения шума.
Лента для утепления окон	Лента из изолона с адгезивным слоем в качестве уплотняющего соединения между стеклом и рамой.
Теплоизоляция стен	Листы изолона для теплоизоляции и покрытия стен коттеджей, дачных домиков, гаражей, кессонов и т.д.
Теплоотражающие экраны	Для снижения тепловых потерь листы изолона с металлизированной полимерной пленкой крепятся к поверхности зарадиаторного участка наружной стены.

характеристики, нюансы монтажа, область применения, цена за м2

Гибкая полиэтиленовая пенка, слой фольги – это и есть теплоизоляция Изолон, которую уже высоко оценили строители. Относительно недорогой материал оказался хорошим утеплителем для дома, бани, гаража, производственных цехов и даже оборудования.

Оглавление:

Разновидности и их описание
Сфера применения и советы по монтажу
Цена за м2

Фольгированная теплоизоляция представляет собой тонкую двух-трехслойную подложку:

Вспененный полиэтилен за счет своей пористой структуры обеспечивает защищаемым поверхностям снижение термопотерь.
Слой алюминиевой фольги отражает ИК-излучение, а также придает утеплителю высокие паро- и гидроизолирующие характеристики.
Самоклеющийся утеплитель может иметь дополнительный липкий слой, упрощающий монтаж.

Такая многофункциональная изоляция при правильном использовании позволяет сократить теплопотери дома примерно на 30 %. А дополнительная стойкость применяемых материалов к любым вредным факторам среды гарантирует срок службы Изолона до 90 лет.

Виды и характеристики

В первую очередь следует различать структуры вспененного полиэтилена. ППЭ – сшитый утеплитель с закрытыми ячейками. НПЭ – непрошитый газонаполненный материал, который из-за особенностей производства не обладает такими высокими характеристиками, как ППЭ. Сфера его применения ограничена, но и цена раза в 2-3 ниже.

Фольгированный утеплитель выпускается в нескольких видах, и у каждой модификации свои уникальные свойства:

1. А – односторонняя изоляция общей толщиной 3-10 мм. Эффективна только при работе «в паре» с другими утепляющими материалами.

2. Б – с двух сторон закрыт алюминиевой фольгой, что обеспечивает максимальную влагонепроницаемость.

3. С – фольгированный самоклеющийся утеплитель. Наиболее практичный и удобный в монтаже вариант.

4. ALP – кроме клеевого слоя имеет дополнительную защиту в виде толстой ПЭТ-пленки, что делает его незаменимой изоляцией для пола.

Изолон отличается ничтожно малой паропроницаемостью на уровне 0,001 мг/м×ч×Па, что обусловило его применение в качестве защиты гигроскопичных материалов, таких как минвата, дерево или газобетонные блоки. Но это со стороны слоя с фольгой. Сам полиэтиленовый утеплитель способен пропускать 0,031-0,043 мг/м×ч×Па влажного воздуха и даже поглощать около 3,5 % воды. Так что если от него требуется еще и влагонепроницаемость, лучше купить двухсторонний самоклеющийся фольгированный Изолон.

Диапазон рабочих температур вполне приличный: -60 – +105 °C, что позволяет почти без ограничений использовать его в строительстве. Однако возле печных труб и в горячих зонах бани применение его нежелательно – полиэтилен уже при +70 °C в условиях длительного нагрева и механических нагрузок начинает «садиться». А при более высоких температурах и вовсе оплавляется.

Еще один отрицательный момент – невозможность поверх Изолона выполнить отделку штукатуркой или обоями. Фольгированный утеплитель идет только под обшивку гипсокартоном или декоративными панелями по обрешетке. Все-таки его верхний слой играет роль паробарьера, и необходимо оставлять зазор под облицовкой, чтобы там не скапливался конденсат.

Нюансы монтажа

Технические характеристики Изолона разных модификаций определяют сферу его применения. Здесь нужно ориентироваться не только на расположение отражающих слоев, но и на толщину:

15-30 мм – самые толстые маты идут под бетонную стяжку и для изоляции холодных перекрытий (цокольных, чердачных).
7-30 мм – для гашения вибраций.
4-10 мм – отлично показывает себя при звукоизоляции и уплотнении кровли, а также межэтажных перекрытий.
2-4 мм – такие рулоны используются для пола в качестве подложки или дополнительной изоляции уже утепленной поверхности.

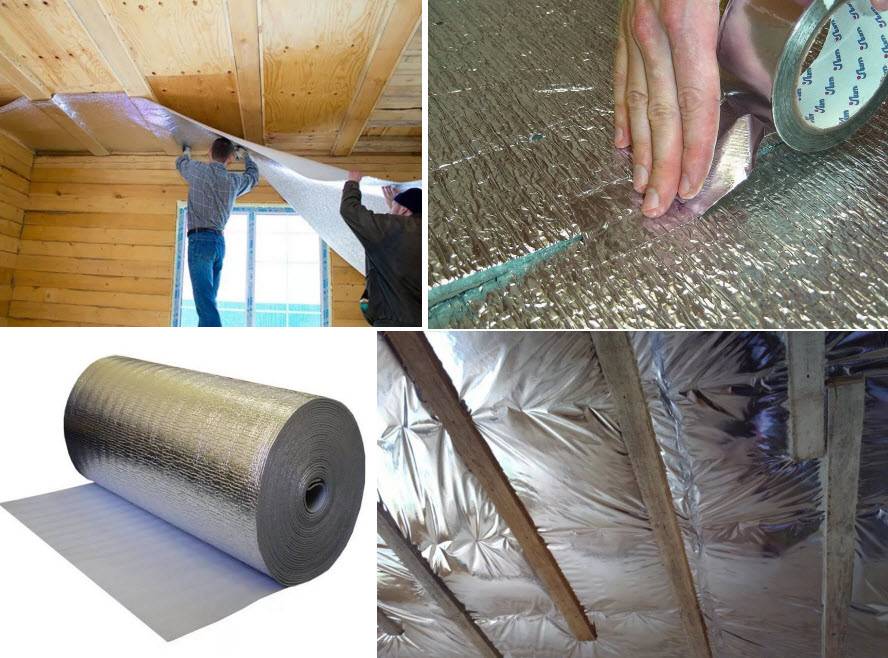

Применение Изолона в строительстве редко вызывает какие-то вопросы по монтажу – работа с этим практичным материалом несложная и под силу любому новичку. Но некоторые нюансы обращения с тонкой подложкой знать нужно, во избежание досадных ошибок:

1. Старайтесь работать с Изолоном аккуратно, чтобы не прорвать изоляцию. Особенно следует беречь от повреждений слой с фольгой.

2. Мы уже говорили, что под обшивкой следует оставлять вентилируемый зазор для испарения задержанной Изолоном влаги. Его величина должна быть не меньше 10-20 мм.

3. Нельзя укладывать материалы непосредственно на электрокоммуникации. При повреждении изолирующей оплетки утеплитель начнет работать как проводник.

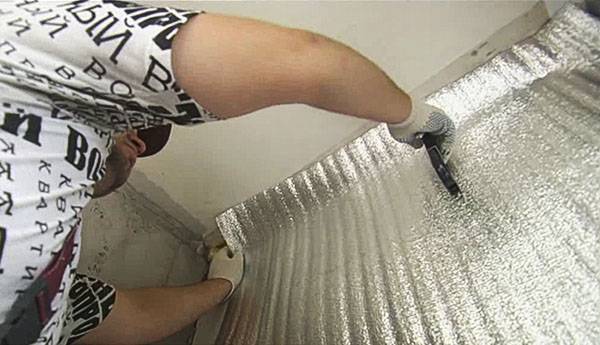

Тонкая фольгированная подложка Изолон легко крепится к дереву скобами, гвоздями, а для бетона и других ровных поверхностей используют самоклеящиеся марки. Но в любом случае стыки между листами изоляции следует проклеивать алюминиевым скотчем.

Цены

Стоимость Изолона зависит от размеров утеплителя. Чем толще и шире изоляция, тем выше будет цена. Впрочем, она в любом случае останется весьма демократичной, если сравнивать с другими материалами.

Толщина, мм	Цена, руб/м2
Толщина, мм	Фольгированный ППЭ	Фольгированный НПЭ	Самоклеящийся
3	92	38	200
4	100	38	215
5	135	42	240
8	190	57	315
10	270	67	365

Дата: 30 марта 2016
