Как крепить розетки в стене: Установка розеток в стены | Полезные статьи

способы, нюансы и детали установки

Проводя электромонтажные работы, нередко приходиться сталкиваться с установкой подрозетников. Ведь в действительности, несмотря на название, используются они далеко не только для установки розеток. Допустим, для установки тех же выключателей также необходим подрозетник. Установка последних не является чем-то особенным или сложным, но вот как выбрать и как закрепить подрозетник в стене, знать будет совсем не лишним.

• Функция и виды подрозетников
• Подготовка перед работами
• Монтаж в бетон
• Установка в гипсокартон
• Работа с деревянной стеной
• Альтернативные методы создания отверстия
• Некоторые нюансы

Функция и виды подрозетников

Основной функцией подрозетников является надёжная фиксация розеток и выключателей на стене при использовании скрытой проводки. И также именно здесь располагаются все провода и их запас.

Однако при установке розеток и выключателей нужно знать, в каких случаях и какой подрозетник лучше использовать. Дело в том, что есть несколько видов последних:

• Для бетонных и кирпичных стен.
• Для гипсокартона.
• Для деревянных стен.

Выбор делается исходя из материала стены. Так, если в здании стена бетонная или кирпичная, то рекомендуется покупать коробки под розетки именно для этого вида стены. Для того чтобы установить подрозетник такого типа, необходимо делать в стене отверстие, чуть большее по диаметру, нежели сам стакан. Причём внутри он будет фиксироваться с помощью раствора. Такие модификации подойдут не только для кирпичной или бетонной поверхностей, но также пенобетонных, керамзитных или газобетонных.

Что касается монтажа подрозетников в гипсокартонные стены, то здесь стакан выбирается со специальными фиксирующими лапками, которые надёжно зафиксируют изделие.

Для деревянных стен по правилам техники безопасности необходимо монтировать или накладную проводку и другие комплектующие, или устанавливать железный подрозетник в заранее высверленное углубление, где последний крепится любой крепёжной фурнитурой.

Подготовка перед работами

Безусловно, чтобы установить подрозетник в стену, необходимо иметь некоторый инструмент и подготовить само место установки. По большому счёту, под подготовкой подразумевается оценка стены и подбор подходящего подрозетника или подрозетников в случае, если требуется установить целый блок на несколько розеток.

Место установки размечают, а в ситуации с блоком необходимо не забыть про межосевое расстояние. В итоге само место готово, и остаётся лишь подобрать необходимый инструмент:

• Карандаш или маркер с линейкой.
• Перфоратор.
• Сверло по бетону, если нужно установить розетку в бетонную стену, кирпич, блок и так далее.
• Молоток.
• Зубило.
• Коронка по бетону.
• Болгарка с диском по бетону.
• Монтажный нож.
• Алебастр или другой раствор для замазки.

Когда инструмент подготовлен, можно продолжить монтаж подрозетников. И здесь важно, какая используется поверхность.

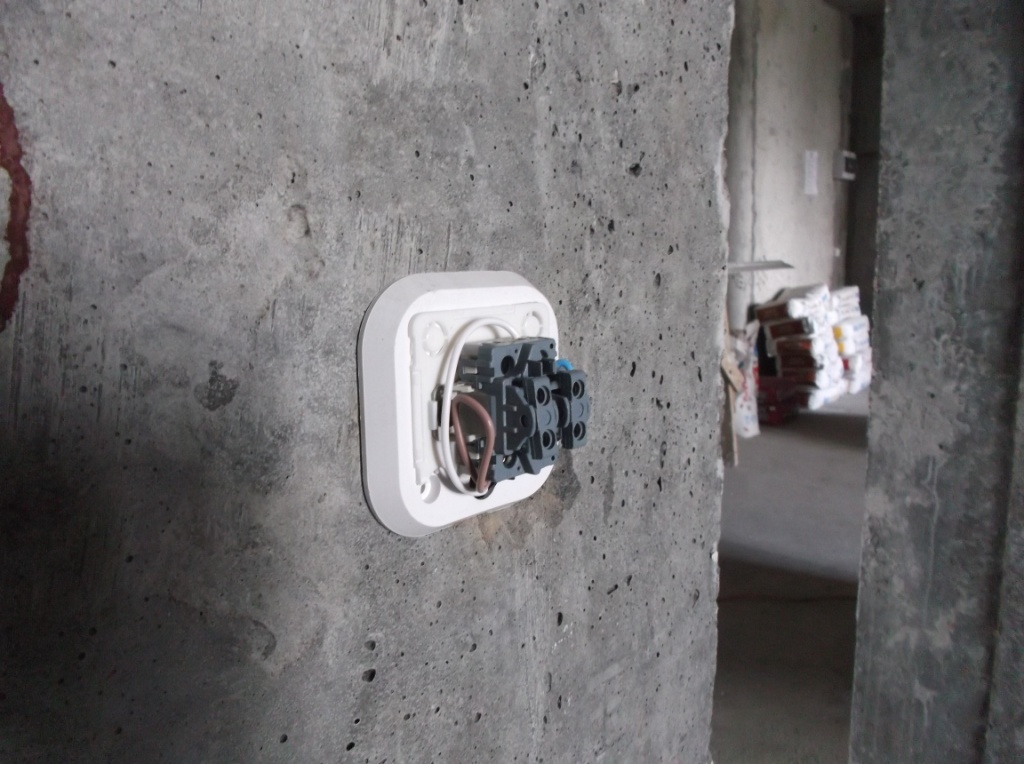

Монтаж в бетон

Бетон или кирпич по понятным причинам особенно сложны в обработке. Однако существует несколько способов установки подрозетников в такие стены.

Самый простой и аккуратный из них — это использование для создания отверстий коронки. Выглядит она как обрезанная труба с зубьями из особо прочного материала. Как правило, существуют коронки разных диаметров, поэтому стоит учитывать, какой именно необходим в конкретной ситуации. Стандартный размер подрозетника 67 мм, следовательно, коронка нужна немного больше, то есть миллиметров 70. Далее в стене аккуратно высверливают отверстие по разметке. Причём коронка должна войти в стену практически целиком.

Теперь перфоратор с коронкой можно отложить в сторону и взяться за молоток и зубило. Внутренняя часть достаточно легко выбивается, после чего аккуратно доводиться до идеального состояния. И если отверстие, высверленное коронкой, по диаметру будет подходить идеально, то глубина получается не всегда таковой. Поэтому необходимо взять подрозетник и, вставив его в отверстие, проверить, подходит ли оно. В стену он должен входить практически полностью и даже с запасом в несколько миллиметров. Если глубины недостаточно, то придётся ещё немного довести отверстие.

Теперь в боковые отверстия подрозетника пропускается кабель, а сам стакан максимально вводиться в подготовленное отверстие. Причём в некоторых случаях рекомендуется даже обрезать переднюю кромку, чтобы изделие полностью вошло в стену, так как в противном случае очень возможно, что розетка или выключатель не будут плотно контактировать с поверхностью стены.

Закрепляется стакан в стене с помощью раствора алебастры или гипса. Хотя может подойти и любой другой, но в таком случае придётся долго ждать, пока он высохнет.

Перед началом закрепления подготовленное отверстие необходимо смочить водой, после чего положить внутрь немного раствора. Далее, не забыв пропустить провод, вставляется подрозетник и хорошо утапливается в отверстие. Обратить внимание здесь стоит на то, чтобы он не выходил за пределы поверхности. Теперь можно закладывать раствор в оставшиеся боковые пустоты и шпателем аккуратно разровнять. После того как раствор высохнет всё будет готово к установке розетки в подрозетник.

Установка в гипсокартон

В случае с гипсокартоном дело обстоит куда более просто. Ведь сам по себе гипсокартон как материал значительно легче в обработке. Всё что понадобится из инструмента — это отвёртка, нож и шпатель. Хотя проделать ровное отверстие куда проще всё той же коронкой и дрелью.

Подрозетник для гипсокартона имеет специальные распорные лапки, с помощью которых и происходит надёжная фиксация. Дальше остаётся лишь обработать посадочное место шпатлёвкой. Это не только придаст более эстетичный вид, но и обеспечит надёжную фиксацию изделия.

Работа с деревянной стеной

По большому счёту установка подрозетников в деревянной стене мало чем отличается от их установки в бетоне или кирпиче. Разница заключается лишь в самой коробке, так как здесь требуется использование металлических изделий. В остальном также высверливается отверстие, после чего подгоняется под стакан. Закрепление производится шурупами. Также не стоит забывать, что проводка на деревянных покрытиях требует соблюдения ПУЭ.

Альтернативные методы создания отверстия

Нередко так может случиться, что коронки под рукой просто нет, а покупать бывает не очень рационально. В таком случае проделать отверстие под подрозетник можно и другими способами.

Так, для этих целей отлично подойдёт болгарка с диском по бетону. С её помощью по разметке вырезается прямоугольная ниша, которая после установки стакана заполняется гипсом или алебастром, а после аккуратно зашпаклёвывается.

Другой, довольно древний способ, — это выдалбливание отверстия с помощью зубила или лопатки, установленной в перфоратор. Процесс крайне сложный и энергоёмкий, но полученный результат вполне удовлетворительный.

Некоторые нюансы

Несмотря на простоту работы по установке коробки, существуют некоторые нюансы, которые лучше знать:

1. Если стена не обработана и будет в процессе покрываться штукатуркой либо плиткой, то стоит учитывать и это. Иначе подрозетник будет слишком глубоко утоплен в стену. Для этого хорошо знать, какой толщины будет штукатурка или плитка. Если такой информации нет, то рекомендуется делать предварительный запас 5−7 мм или вообще делать отверстие после финишной обработки.
2. Покупая коробку под розетку лучше сразу приобретать и саму розетку либо выключатель. Здесь есть два нюанса: во-первых, так можно быть уверенным, что сама розетка подойдёт по размеру, а во-вторых, что будет достаточно места для запаса кабеля.
3. Запас кабеля предпочтительнее оставлять сантиметров 20, но не менее 10, так как в процессе эксплуатации нередко приходиться удалять концы проводов, чтобы зачистить новые. Таким образом, может оказаться недостаточно длины кабеля, что приведёт к вынужденному наращиванию, а разного рода скрутки и спайки крайне нежелательны.
4. Подготавливая смесь для замазки, нелишним будет обратить внимание на густоту консистенции. Ведь если сделать слишком жидкий раствор, то он банально будет выливаться отовсюду, в том числе и в сам корпус коробки. Слишком же густой раствор будет крайне сложно вмазать во все отверстия, к тому же гипс в таком состоянии затвердеет очень быстро, что может помешать вмазке вообще.
5. Чтобы установленная в результате розетка или выключатель плотно прилегали к стене, рекомендуется обрезать переднюю кромку стакана, что позволит глубже его утопить в стену. Хотя в некоторых случаях этого и не требуется.

Установка подрозетников в любой вид стены не является чем-то особенным и сложным. Такую работу способен выполнить без риска даже новичок. Причём качественно. Главное — это желание и знание некоторых нюансов.

КАК ЗАКРЕПИТЬ ВЫПАДАЮЩУЮ РОЗЕТКУ? — ✔ Свет Будет ☎

Если у вас есть какая-либо розетка, которая плохо держится в подрозетнике, то рекомендую вам 2 способа попроще и один посложнее, как укрепить розетку так, чтобы она не выпадала.

Прежде чем вы начнете работать, требуется обесточить розетку. Для этого в этажном щитке отключите пакетным выключателем питание всей квартиры или автоматом только розеточную группу.

Убедитесь в отсутствии напряжения в розетке: воспользуйтесь указателем напряжения (индикаторной отверткой) или тестером. Если у вас нет ни индикатора, ни тестера, то можно просто включить какой-либо электроприбор в розетку, например, фен или магнитофон и проверить работает ли он. Если прибор не работает, значит, вы отключили питание.

Далее, выкрутив винт, снимите крышку розетки. Вставьте выпавшую розетку обратно в подрозетник и закрутите до упора отверткой винты лапок-распорок. Установите крышку. Все готово, можно включать питание.

Если, после проделанной операции, розетка все равно выпадает, следует попробовать укрепить розетку другим способом.

Ставим деревяшки

Когда снимите крышку розетки, ослабьте лапки-распорки, открутив слегка винты.

Затем, чтобы укрепить розетку в подрозетнике, нужно между лапок-распорок и стенок подрозетника что-нибудь подложить.

Это могут быть кусочки штапика или просто кусочки деревяшки такой формы, чтобы они (деревяшки) поместились между лапками и стенками подрозетника. После этого аккуратно закручиваем винты лапок-распорок. Но не рекомендуем Вам использовать деревянные предметы, по возможности используйте менее горючие материалы.

Розетка на месте

В результате лапки-распорки прижмут деревяшки, которые упрутся в стенки подрозетника. За счет этих подкладок, розетка будет надежно держаться внутри подрозетника.

И, наконец, третий самый сложный способ, но и самый надежный.

Отличный подрозетник

Демонтировать розетку, заизолировать провода. Затем аккуратно перфоратором увеличить диаметр отверстия внутри стены таким образом, чтобы можно было установить подрозетник, укомплектованный шурупами для крепежа фланца.

Подрозетник укрепляется в отверстии с помощью цементного раствора или алебастра, предварительно заведя внутрь подрозетника питающие провода.

Достоинства данного подрозетника:

Материал, из которого он изготовлен, позволяет лапкам распоркам глубоко проникать в стенки подрозетника, за счет чего, розетка будет надежно держаться внутри.

У подрозетника имеются дополнительные отверстия с шурупами для крепления розетки.

Подрозетник в стене

Таким образом, установив розетку в такой подрозетник, создаются четыре точки крепления розетки, вместо двух. И уж из такого подрозетника, розетка никогда не выпадет.

Лучше всего в такой подрозетник устанавливать розетки типа Makel или Vi-ko. Рекомендую розетки типа Vi-ko, GUSI. У этих розеток максимально продуманная конструкция. Устанавливаются очень легко.

Как закрепить розетку в стене

Если монтаж розетки был выполнен некачественно, то со временем она просто начнет выпадать из стены вслед за выдернутой из нее заглушкой. Прежде чем снова чинить розетку, нужно разобраться, почему это вообще происходит, чтобы не делать одну и ту же работу несколько раз.

Содержание

• Какие ошибки могут быть при установке розеток
• Если розетка не держит
• Когда совсем нет розетки
• Что делать, если выпала сама розетка
• Отличия старых и новых розеток

Какие могут быть ошибки при установке розетки

Чтобы понять, как закрепить выпадающую розетку, нужно в первую очередь обратить внимание на то, болтается ли она сама по себе или вместе с розеткой. Это две разные неисправности и устранять каждую нужно по-своему.

Правильно установленная розетка монтируется по определенной технологии, и если один из этапов выполнен неправильно или взяты неподходящие материалы, то вскоре может оказаться, что работу нужно переделывать.

Ошибки могут быть на следующих этапах установки:

• В стене просверливается отверстие, которое должно быть немного больше внешнего диаметра подрозетника — чтобы между ними можно было протолкнуть шпаклевку или цемент. Бывают случаи, когда подрозетник подходит вплотную к стене и создается впечатление, что он сидит там плотно. Затем был проведен окончательный монтаж, но через некоторое время вся конструкция вылетела из стены, так как вся кладка держалась в нескольких точках.
• Внутренняя поверхность отверстия покрывается замазкой и вставляется в него раструб. Если шпаклевки мало, она нанесена не по всей площади контакта или просто приготовлен плохой раствор, то крепление рассыплется.
• Установка внутренностей розетки. Эта конструкция удерживается внутри скользящими усиками, которые выдавливаются болтами. Соответственно, если болты плохо затянуты или крепеж скользит по внутренней поверхности раструба, то вскоре вся розетка начнет болтаться и выпадать.
• Установка внешней, видимой части розетки. Чаще всего этот этап установки никак не может повлиять на его утерю в будущем, но иногда бывает, что внутренняя часть устанавливается не вровень со стеной, а немного глубже. В этом случае при затягивании болтов крепления внутренняя часть будет перемещаться в подрозетнике или смещать его сама.

Пример правильной установки розетки в этом видео:

А здесь смотрим как установить розетки в розетку:

При выпадении внутренней розетки из стены сразу видна основная причина — выпадающая розетка или плохое зацепление усиков крепления. В обоих случаях есть нюансы, которые необходимо учитывать при устранении неполадок.

Если розетка не держит

В этом случае способ ремонта выбирается в зависимости от того, какая розетка установлена ​​и из какой стены.

Если раструб не был «посажен» на раствор, то размер отверстия в стене «впритык» и его нужно немного расширить, чтобы было куда выкладывать смесь из гипса или цемента. Далее нужно осмотреть саму розетку — в современных моделях есть прорези для продевания кабеля. Они расположены по всей площади, и если немного продавить через них шпаклевку, то это будет дополнительное крепление. Если раструб гладкий, то можно сделать на его внешней стороне насечки, за которые будет схватываться раствор.

В крайнем случае, если под рукой нет необходимых материалов, а починить розетку желательно срочно, можно просто прикрутить розетку к стене саморезами. Нюанс здесь только один – просверлите отверстия для дюбелей из уголка и пускайте их наискосок, чтобы не расшатывались со временем.

В некоторых случаях можно попробовать прикрепить выпадающую розетку на жидкие гвозди, как показано в следующем видео:

Когда розетки вообще нет

Редко, но бывает — розетка болтается, а при разборке оказывается, что она просто упирается в стену распорными усиками, хорошо, если она бетонная.

Есть только одно правильное решение проблемы — установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и подрозетник выпадет.

Если нет другого выхода, кроме как закрепить розетку в стене (розетки нет и негде купить), то можно сделать самодельное крепление под розетку. Для этого вам потребуется сделать чопики: из плотного линолеума, наждачной бумаги или пары кусков деревянной доски – желательно не пересушенной, чтобы не расколоться при затягивании болтов крепления.

• Нужно примерить, где усики распорки упираются в стену и аккуратно выдолбить там небольшие углубления.
• Чопики вырезаются по размеру получившейся косточки. Если это линолеум или наждачная бумага, то их желательно сложить пополам, гладкой стороной внутрь, чтобы шероховатая касалась стены и крепления усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти нужно делать прямоугольными.
• Затем чопики вставляются в крепления, к ним подсоединяется раструб и затягиваются болты, которые расширяют крепления усиков.

Этот способ может быть эффективен даже для стен из не самого твердого материала, например, из сырцового кирпича, но по возможности все же рекомендуется произвести правильное крепление с помощью розеток.

Что делать, если выпала сама розетка

Основных причин может быть две — недостаточное выжимание усиков крепления и гладкая внутренняя часть розетки, по которой просто проскальзывает крепеж.

В первом случае крепеж просто не достает до стенок подрозетника или силы прижатия недостаточно, чтобы уверенно удерживать всю конструкцию. Это может быть связано с изношенными креплениями или несоответствием моделей, когда сама розетка меньше, чем розетка.

крепление усиков (ножек) розетки

Если розетка еще закреплена в розетке, но потом выдернута из нее вместе с вилкой, то силы прижатия ей не хватает совсем немного. Здесь достаточно будет лишь немного отогнуть крепежные усики – по форме они напоминают букву «Г», но со слегка загнутой вверх верхней частью. Если его немного согнуть, прижимная сила увеличится. Для этого нужно открутить регулировочный болт, эта деталь сама выпадет из гнезда и ее можно будет поправить пассатижами. Далее все можно установить в обратном порядке. Для гарантированного результата в месте, где будут упираться усики крепления, можно сделать несколько насечек – ножом или паяльником.

Когда сама розетка, даже хорошо закреплённая в стене, значительно больше розетки, то надо либо менять её полностью, либо опять же делать чопики и делать вырезы с внутренней стороны.

Также нередки случаи, когда поверхность раструба в месте контакта с распорными антеннами просто затерта. Эффективное решение — снять розетку, а затем установить ее, но под углом 90° от исходного положения. Еще проще повернуть саму розетку — так часто устанавливаются двойные и тройные — в горизонтальное положение.

Прежде чем решить, что делать, если розетка выпала из розетки, нужно осмотреть корпус последней — в современных моделях есть болты крепления, которыми розетка просто прикручивается к их корпусу.

Различия между старыми и новыми розетками

евровилка (слева) имеет более толстые контакты, а розетка имеет более плотные контакты

Настенные выключатели крепятся так же, но выпадают гораздо реже. Причина проста — при включении и выключении усилие всегда прикладывается в сторону стены. В розетках все иначе – когда вилка вставляется в них, то усилие направлено в сторону стены, а когда ее вынимают, то обратно.

В старых розетках эта проблема не стояла так остро, потому что они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, что жестких требований к силе нажатия на контакты не было — вилки вставлялись и вынимались из розеток с гораздо меньшими усилиями — с тех пор у многих пользователей вошло в привычку тянуть вилку за шнур. Вынимать вилку таким способом сейчас запрещено и раньше не разрешалось, но со старыми розетками запаса прочности хватало, поэтому часто на такие требования просто не обращали внимания.

В современных розетках используются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям вилки. Даже розетка, установленная по всем правилам, будет постепенно расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.
