Конёк для кровли из профлиста: монтируем правильно


Конёк ― стандартный конструктивный элемент кровли. Он выполняет следующие функции:

  • защитную ― не позволяет осадкам и мусору попадать в место стыка скатов и в подкровельное пространство;

  • декоративную ― делает кровлю завершённой, цельной, эстетичной.


Расскажем, как монтировать конёк на крышу из профнастила. Продемонстрируем, какие виды коньковых планок бывают, какие используют для профлиста. Объясним, как зафиксировать на коньке дефлектор (вентиль). Также рассмотрим частые ошибки монтажа.

Разновидности коньковых планок


Коньковые планки бывают двух видов: круглые и плоские. На рисунке ниже показано, как выглядят разные типы планок.


Стандартная длина всех коньковых планок ― 2000 мм.


У плоских планок может быть разная ширина боковых сторон:

  • 120х120 мм. Обычно такие планки выбирают для оформления эркеров и других небольших узлов кровли;

  • 150х150 мм. Стандартные планки для конька, универсальные и наиболее популярные;

  • 190х190 мм. Подходят для сурового климата, т. к. перекрывают большую площадь по сравнению с предыдущими планками.


    • Какие выбрать ― смотрите сами, планки должны гармонично выглядеть на коньке и закрывать стык скатов. Они не должны быть слишком узкими.


    Радиус круглой планки конька ― 80 мм (рекомендуется для южных регионов) либо 110 мм (оптимальный вариант для северных районов с суровым климатом, т. к. перекрывает большую площадь и лучше защищает стык скатов от снега).


    Выбирайте те планки, которые полностью закрывают стык скатов.


    Какие планки используют для профлиста? Теоретически, можно смонтировать любые ― и плоские, и круглые закроют стык скатов, если правильно выбрать размер.


    На практике для профнастила почти всегда выбирают плоские коньковые планки. Они смотрятся более эстетично и гармонично сочетаются с прямоугольными волнами профлиста. Круглые планки более эффектно смотрятся на металлочерепице.


    Также плоские планки дешевле.

    Монтаж плоского конька на крышу из профлиста


    Плоский конёк на кровлю из профнастила можно установить своими руками. Это несложно, следуйте нашим рекомендациям.


    Порядок действий:

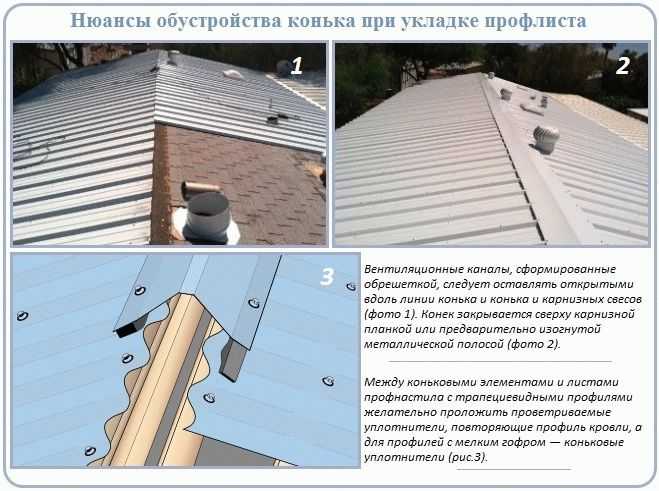

  1. Монтируем в месте стыка скатов уплотнитель либо вентиляционную коньковую ленту.

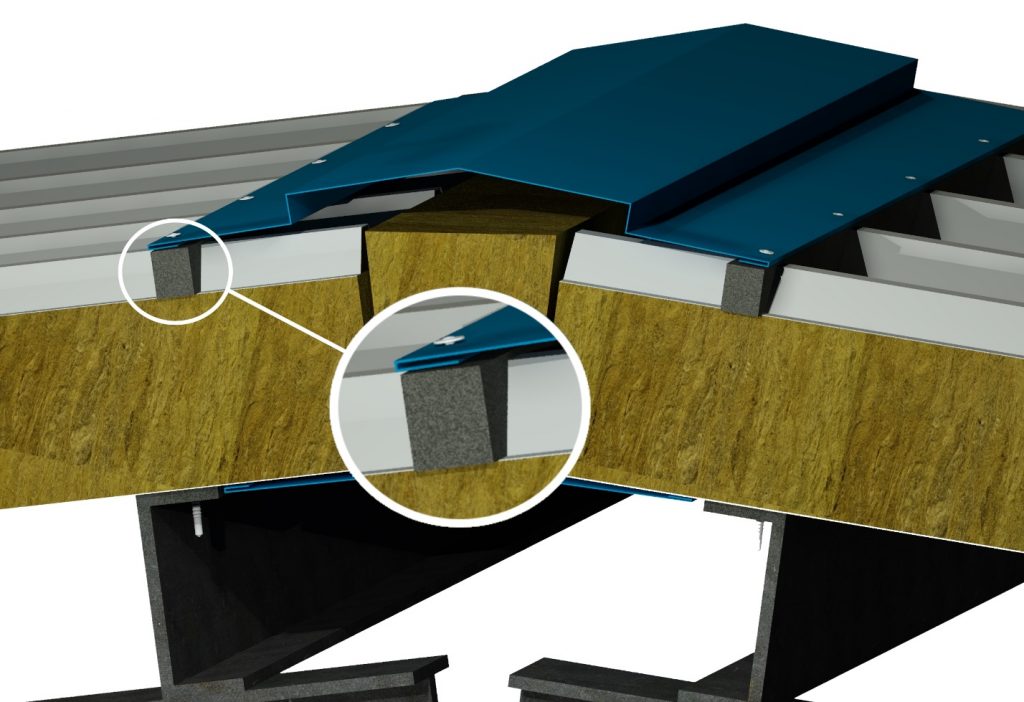

    Уплотнитель бывает двух типов: фигурный и универсальный.

  • Фигурный уплотнитель подбирают под конкретный профиль профнастила. Он представляет собой неэластичные воздухонепроницаемые ленты из пенополиэтилена. Чтобы уплотнитель не мешал воздуху циркулировать, а подкровельному пространству ― проветриваться, в нём проделывают вентиляционные отверстия (до монтажа).

  • Универсальный уплотнитель выпускается в двух размерах. В ассортименте «Металл Профиль» есть универсальный уплотнитель 20х40 мм (для профлиста с волнами не выше 40 мм) и 30х50 мм (для профнастила высотой не более 50 мм). Такой уплотнитель представляет собой воздухопроницаемые эластичные ленты из пенополиуретана.


Как крепится уплотнитель около конька на крыше из профлиста? Его не надо прикреплять саморезами. У универсального уплотнителя есть клейкая основа. А фигурный самостоятельно фиксируется на кровельном материале.


Вентиляционная коньковая лента представляет собой эластичную полосу из дышащего геотекстиля. Снизу есть самоклеющийся бутиловый слой. Края ленты армированы алюминием и собраны в «гармошку».


Коньковую ленту удобнее и легче монтировать, чем уплотнители. С помощью ленты вы сразу закроете 5 м конька со стороны обеих скатов. Длина уплотнителей ― 2 м, монтировать их придётся дольше (и на каждый скат отдельно).


Как крепится коньковая лента? Обезжириваем поверхность, берём ленту, снимаем защитную плёнку с клейкого слоя. Раскатываем ленту по коньку. Чтобы боковые стороны-«гармошки» расправились, проходимся по ним роликом.

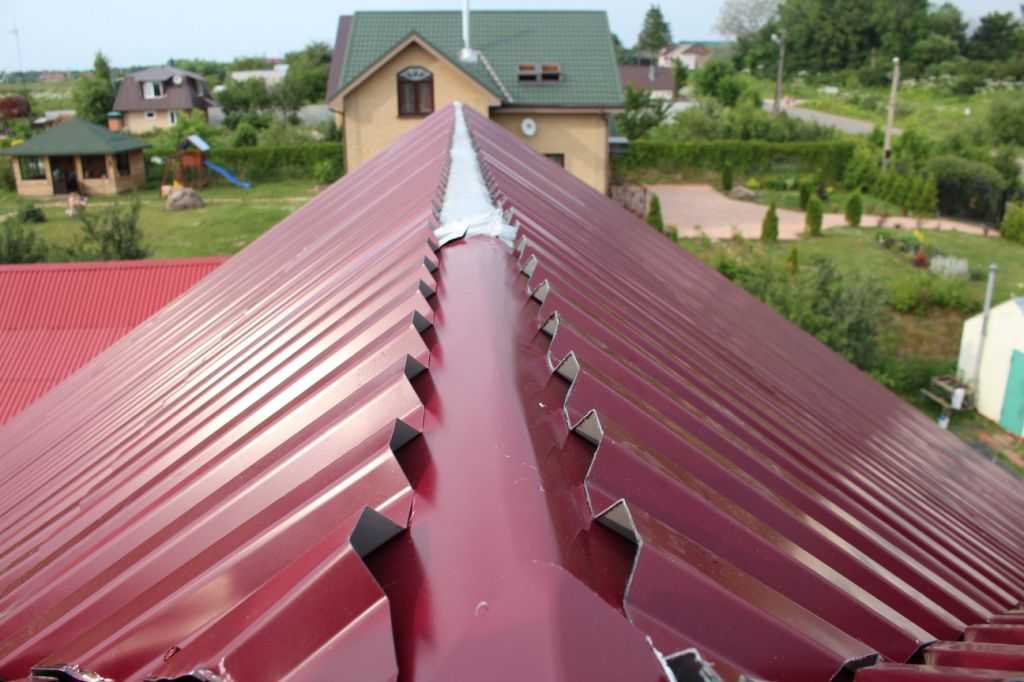

  • Укладываем одну коньковую планку на другую с нахлёстом около 100 мм.
  • Фиксируем планки на кровельном материале.

    Как закрепить конёк на крыше из профнастила? Рекомендуем использовать саморезы для доборных элементов ― 4,8х70 (80) мм. Вкручиваем их в верхнюю часть волны (она называется «гребень»). При этом монтируем саморезы не в каждый гребень, а через один: например, в первый, третий, пятый и т. д.
  • На конёк прикрепляем дефлекторы. Они нужны для вентиляции подкровельного пространства. Если у вас не установлены другие элементы вентиляции ― дефлекторы обязательны. Когда подкровельное пространство хорошо проветривается, влажный воздух вовремя выходит, утеплитель и подконструкция не отсыревают.

    Чтобы смонтировать первые 2 вентиля, от каждого края (торца) конька отступаем по 1,5 м. Далее дефлекторы устанавливаем через каждые 3 м.

    Если возле конька выходит дымоход, монтируем дополнительные вентили перед ним и после него. Дефлекторы улучшат циркуляцию воздуха в потенциально «застойной» зоне возле дымоходной трубы.


    • Как установить дефлектор:

    • Отпиливаем рамку-основание в соответствии с типом конька (круглый или плоский). На торцах рамки есть специальные бороздки ― ориентируйтесь на них.

    • Прикладываем рамку к коньку и обрисовываем её контур.

    • Вырезаем по контуру рамки отверстие в коньковой планке.

    • Фиксируем уплотнители на торцах рамки.

    • Прикладываем рамку к коньковой планке. Прижимаем её до щелчка.

    • Проверяем, движется ли вентиль. Он должен «ходить» вдоль коньковой планки.


    Готово! Мы смонтировали конёк и вентили.

    Что будет, если неправильно установить конёк?


    Если под коньком нет уплотнителей или коньковой ленты, в подкровельное пространство могут попасть грязь, снег, вода. Из-за этого утеплитель может отсыреть и заплесневеть.


    Если в уплотнителе нет отверстий для воздуха и стык скатов слишком герметичен, это помешает вентиляции «кровельного пирога». В подкровельном пространстве будет скапливаться влажный воздух, деревянные стропила, обрешётка и контробрешётка будут гнить, утеплитель ― плесневеть и разрушаться. То же самое произойдёт, если не установлены коньковые дефлекторы.


    Если торцы круглого конька не закрыты заглушками, под планки могут попасть грязь и осадки. Это может негативно повлиять на срок эксплуатации всех элементов «кровельного пирога».

    Вывод


    Конёк ― обязательный элемент кровли. Он защищает стык скатов от осадков и грязи и придаёт крыше эстетичный вид.

    Смонтировать конёк и установить на него вентили может практически каждый, кто умеет работать шуруповёртом, дрелью и другими строительными инструментами. В этом нет ничего сложного! Просто следуйте нашим рекомендациям.

    Как закрепить конек на крыше из профнастила: устройство и монтаж коньковой планки

    Крыть крыши профнастилом быстро и достаточно просто. Легкость материала, простота крепежных узлов делают профлист чрезвычайно популярным при оборудовании скатных крыш. Чуть ли не единственная сложность, которая может возникнуть при выполнении работ: как выполнить монтаж конька на крыше из профнастила.

    Предназначение конька

    Конек – верхний элемент любой скатной крыши. Он – завершение (соединение) двух наклонных плоскостей. Конструктивно элемент представляет собой горизонтальное «ребро», которое «объединяет» скаты крыши. Помимо этого он выполняет существенную эстетическую функцию: придает крыше завершенный вид.

    Основная функция коньковой конструкции  – обеспечение вентилирования подкровельного пространства. При устройстве кровли из профнастила предусматривается «зазор» для циркуляции воздуха. Он под листами профнастила  предотвращает скопление конденсата и «выносит» его частицы вверх, где должен быть предусмотрен ее выход в атмосферу. Иными словами, устройство конька крыши из профнастила должно предусматривать сквозное движение воздуха снизу вверх. Такая конструкция предотвращает попадание влаги в утеплитель и, следовательно, обеспечивает нормальное состояние кровли длительное время.

    Десятилетия назад коньки делали из асбеста, гнули из жести или выполняли любым других (чаще всего – кустарным) способом. Сегодня проблем с приобретением верхних комплектующих для крыш из профнастила нет. Поставщики профлистов в ассортименте предлагают многочисленные элементы для ведения различных строительных работ разнообразных форм. Наиболее часто встречаются:

    • угловые;

    • П-образные;

    • полукруглые коньки.

    Также возможны другие виды сечений.

    Стандартная длина отрезка составляет 2-3 метра. Ширина полок – от 100 до 300 мм. В полукруглых также возможны различные радиусы. В отдельных случаях производители могут выполнить конек специальной формы по индивидуальному заказу.

    Выбор формы зависит не только от предпочтений владельца дома. Он определяется конструкцией стропил. Для углового важно, чтобы верхние края кровли сходились как можно ближе: в этом случае середина не будет «проваливаться». Для более сложных, П-образных и полукруглых,  необходимо обустройство посредине поддерживающей доски, на которую дополнительно будет опираться каждая часть.

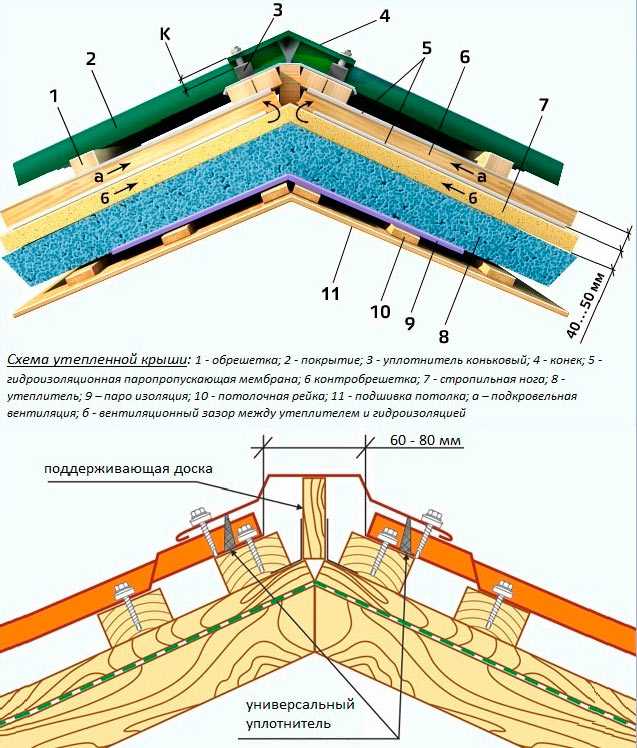

    Утеплитель – обязателен

    Как бы ни было надежно выполнено утепление основной поверхности крыши из профнастила, если коньковая зона не будет достаточно защищена, большинство усилий по созданию приемлемого микроклимата в подкровельном пространстве сойдет на нет. Чтобы избежать проблем, обязательно устанавливается специальный уплотнитель. Он выбирается под конкретную марку профнастила, из которой выполнена крыша, и форму конька на ней, и «отображает» форму гофры. При выборе типа уплотнителя важно, чтобы он «повторял» внутреннюю геометрию и, тем самым, обеспечивал защиту от влаги.

    Подготовительный этап

    Перед подъемом на крышу необходимо обеспечить себя всем необходимым для ведения работ. Прежде всего – лестницей с Г-образными выступами на краях, которые позволят жестко ее зафиксировать на кровле. Также понадобятся:

    • элементы конька;

    • уплотнитель;

    • ножницы по металлу;

    • рулетка или другой мерительный инструмент;

    • шуруповерт;

    • саморезы.

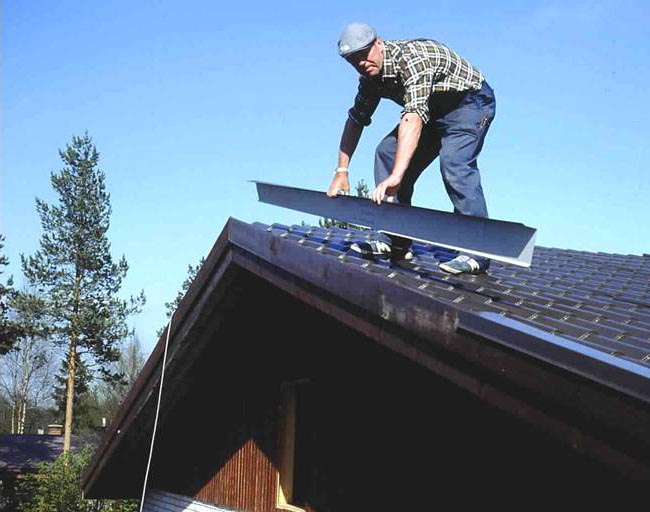

    Как крепить конек на профнастил

    Опытные специалисты рекомендуют закрепить конек на крыше из профнастила с учетом того, как расположена роза ветров. Начинать нужно со стороны наиболее частых ветров. Это позволит минимизировать продувания и попадания влаги между частями конструкции.

    Перед установкой коньковых частей к их краям приклеивают специальный уплотнитель. Элементы кладутся внахлест с перекрытием в 150-200 мм. Саморезы прикручиваются к основе с шагом в 200-300 мм.

    Если возникает необходимость обрезать часть длины, срез обязательно должен быть обработан антикоррозионной краской и «спрятан» под другой элемент.

    При правильном выполнении выше описанных несложных рекомендаций, даже без привлечения профессионалов удастся закрыть конек на крыше из кровельного профнастила с учетом таких важных параметров, как обеспечение необходимой вентиляции и защиты подкровельного пространства от влаги.

    Что такое конек крыши?

    К

    Кристофор Юрин

    Кристофор Юрин

    Кристофор Юрин является основателем и генеральным директором Construct-Ed, веб-сайта для обучения строительству в режиме онлайн. Он также работал в кровельных работах более восьми лет.

    Узнайте больше о The Spruce’s
    Редакционный процесс

    Обновлено 24.07.22

    Рассмотрено

    Келли Бэкон

    Рассмотрено
    Келли Бэкон

    Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

    Узнайте больше о The Spruce’s
    Наблюдательный совет

    Дуглас Саша / Getty Images

    Говоря простым языком, конек крыши — это вершина, где встречаются две противоположные плоскости крыши. Немного более подробно говоря, Национальная ассоциация кровельных подрядчиков определяет конек как «самую высокую точку на крыше, представленную горизонтальной линией, на которой пересекаются две области крыши, проходящие по всей длине области». Таким образом, конек — это, по сути, пик крыши, но конек также относится к доске или балке, которая используется при строительстве конька.

    Коньковые доски и балки

    В традиционном каркасе дома, также называемом «стержневым каркасом», основной каркас крыши состоит из противоположных пар наклонных стропил, которые встречаются своими верхними концами на коньковой доске или коньковой балке. Верхний конец каждого стропила обрезается под углом так, чтобы он стыковался заподлицо с одной широкой стороной коньковой доски, и конек зажат между стропилами.

    Стропила прибиваются к коньку или крепятся с помощью металлических соединителей каркаса. Таким образом, коньковая доска обеспечивает структурное соединение стропил, добавляет боковую (поперечную) устойчивость и образует жесткий стержень для пика крыши. Нижние концы каждой пары противоположных стропил связаны горизонтальной доской, называемой балкой; вместе балки обычно образуют потолочный каркас верхнего этажа дома (также мансардного этажа). Стропила, конек и балки образуют треугольный узел, обладающий значительной структурной прочностью, с открытым пространством в середине, образующим чердачное пространство.

    Коньковые доски обычно изготавливаются из пиломатериалов размером 1×8 или 2×8 или больше. Термины коньковая доска и коньковая балка используются взаимозаменяемо в стандартной конструкции. Коньковая балка используется для поддержки нагрузки стропил, когда внизу нет балок, чтобы создать конструктивный треугольник, обычно для потолков сводчатого типа.

    Ферменные крыши

    Во многих современных домах каркас крыши сделан из сборных ферм, а не из стержня. Фермы представляют собой треугольные деревянные рамы, изготавливаемые на заводе в виде законченных единиц и доставляемые на строительную площадку для установки. Фермы устанавливаются на стены дома и связываются между собой горизонтальными досками, называемыми прогонами. Поскольку каждая ферма представляет собой законченный каркас, в фермах не используется общая коньковая доска, а прогоны (вместе с настилом крыши) обеспечивают боковую поддержку. После того, как настил и кровля установлены, стропильная крыша выглядит так же, как крыша с каркасом из палочек.

    Что такое фермы?

    Ферма представляет собой сложную сеть балок, расположенных в форме треугольника, которые помогают конструкции равномерно распределять вес при изменении натяжения. Фермы чаще всего используются на мостах, крышах и высоких башнях.

    Деревянный каркас Коньковые балки

    Деревянный каркас — это традиционный метод каркаса, при котором вместо стандартных досок используются тяжелые бревна. Крыша с деревянным каркасом имеет стропила и коньковую балку, как и в случае деревянного каркаса, но конек представляет собой большую конструкционную балку, на которую стропила опираются или иногда входят в выемки, вырезанные в балке. При такой конструкции коньковая балка выдерживает гораздо большую нагрузку (вес), чем коньковая доска на стандартной крыше с решетчатым каркасом. Коньки в деревянном каркасе обычно называют коньковыми балками, а не коньковыми досками.

    Хиппер-Ридж

    Самый классический тип крыши дома — это двускатная крыша, которая имеет две плоскости крыши и стену с треугольной вершиной на каждом конце, известную как двускатная стена. Вариантом этого является вальмовая крыша, не имеющая двускатных стен. Вместо этого у него есть дополнительная плоскость крыши на каждом конце центрального горизонтального гребня. В дополнение к горизонтальному коньку, вальмовая крыша имеет наклонные ребра или пики , где сходятся соседние плоскости крыши. Этот гребень создается так называемым вальмовым стропилом. Он работает так же, как коньковая доска, но устанавливается под углом.
