Как крепится крыша: Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

способы крепления к мауэрлату, к брусу, стене дома, как скрепить гвоздями, саморезами

Содержание:

Основные элементы стропильной конструкции
Типы соединений — как крепить правильно
Способы крепления к мауэрлату и между собой
Виды креплений стропил
Разнообразие элементов для крепежа

Надежность стропильной конструкции, которая является каркасом кровли в доме, зависит, в том числе, и от правильности крепления ее элементов. Ошибки, допущенные в процессе монтажа, могут привести к деформации крыши. Поэтому так важно знать, как крепить стропила.

На остов крыши оказывается значительная нагрузка, в некоторых случаях достигающая 500 кг/м². Его прочность зависит не только от качественного крепления деталей, но и от точности проектных расчетов относительно количества монтируемых опорных элементов и их сечения, а также используемых стройматериалов. Если стропила скреплены правильно, у каркаса улучшается несущая способность.

Основные элементы стропильной конструкции

Стропильный каркас – это, прежде всего, система взаимосвязанных опорных составляющих из древесины или металла. Данные элементы способны придать конструкции нужную форму, величину наклона и равномерно распределить на несущие стены ее вес.

Основными деталями каркаса являются стропильные ноги, изготавливаемые из балок, смонтированных под углом. Их попарно скрепляют вдоль ската, при этом в верхней части соединения они образуют конек.

Стропила бывают двух видов:

1. Наслонными. Такое название получили элементы, имеющие в кровельной конструкции две опорные точки – на мауэрлат и коньковый прогон. Систему данного типа задействуют, когда внутри строения возведена одна или больше несущих стен, на которые можно устанавливать стропила. Такой вариант крепления дает возможность их разгрузить благодаря дополнительной установке опор, монтируемых вертикально.
2. Висячими. Данный вид стропил имеет лишь одну опорную точку, которая находится там, где производится крепление стропил к стене дома или мауэрлату. На конструкцию, относящуюся к висячему типу, оказывается 2 вида нагрузки — на изгиб и на распирание. Поэтому ее нужно усиливать при помощи горизонтально устанавливаемых компенсирующих элементов — затяжек, ригелей и прочих.

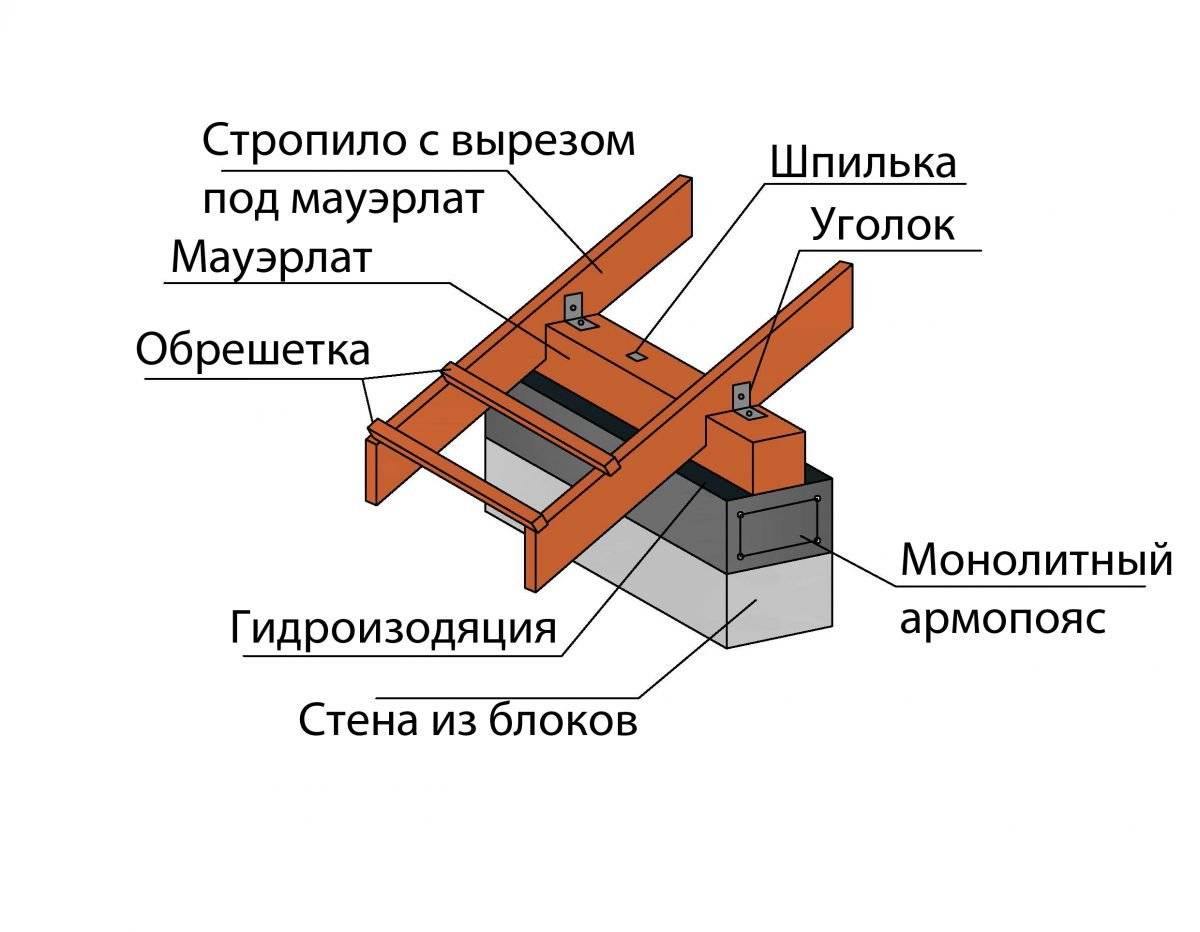

Чаще всего системы стропил фиксируют на мауэрлате. Такое название получил массивный брус (балка), имеющий сечение 150х150 или 200х200 миллиметров. Его укладывают вдоль несущих стен, на которые в дальнейшем станут опираться ноги стропил.

Мауэрлат уменьшает давление на стены постройки и одновременно равномерным образом распределяет вес, который имеет кровельный пирог. Для крепления балки к верхнему краю несущих стен задействуют анкерные болты или металлические шпильки, которые вмуровывают.

Типы соединений — как крепить правильно

Чтобы кровельный каркас приобрел жесткость, устойчивую форму и требуемую несущую способность, все элементы стропильной системы нужно надежно зафиксировать и сделать тесно взаимосвязанными между собой. Каждый из узлов, соединяющих части каркаса, достаточно уязвим и под нагрузкой возможна его деформация, по этой причине процесс крепления следует выполнять в соответствии с технологией.

Существует несколько видов соединений, применяемых при обустройстве кровельного каркаса:

1. Закрепление стропил на коньковом брусе. Этот узел имеется исключительно в наслонных системах, где стропильная нога своей верхней частью упирается в коньковый прогон, который закреплен на вертикальных стойках. Для этого используют гвозди, металлические накладки или скользящие изделия – ползуны.
2. Крепление ног стропил к мауэрлату. Чтобы их зафиксировать, потребуются гвозди, деревянные бруски или уголки из металла.
3. Соединение частей стропил. Если необходимо удлинить их ноги, когда длина ската больше данного параметра у пиломатериалов, их можно собрать из нескольких элементов. Применяется несколько вариантов, как скрепить стропила. Это можно сделать с помощью металлических накладок, клеевых составов, гвоздей.
4. Соединение стропильных ног с дополнительными опорными деталями. Стропила часто нужно состыковать с ригелем, затяжкой или подкосом с целью усиления несущей способности, прочностных показателей и жесткости.

До того как закрепить стропила к брусу или другим элементам кровельного каркаса, нужно не забывать, что все запилы уменьшают прочность конструкции, поэтому мастера советуют для соединения использовать уголки и накладки.

Способы крепления к мауэрлату и между собой

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Прежде всего, перед тем, как приступать к креплению стропил к коньковому прогону или к мауэрлату, нужно приобрести качественную крепежную фурнитуру, которая предлагается на строительном рынке в огромном ассортименте.

При подборе крепежа необходимо учитывать:

• материал, из которого изготовлены стропила, и их сечение;
• вид нагрузки, оказываемой на каркас.

Применяются следующие способы фиксации стропил:

1. При помощи уголков из металла. Наиболее надежным из применяемых способов крепления стропил к мауэрлату считается использование металлических уголков под ершенные гвозди или саморезы. Благодаря этим крепежным изделиям, у каркаса значительно усиливается жесткость и несущая способность.
2. С применением металлических накладок. Чтобы соединить элементы стропильной системы, нередко пользуются перфорированными стальными изделиями. Эти накладки позволяют выполнить фиксацию без выполнения запила на стропилах или мауэрлате.
3. С использованием подкладок. Их для увеличения жесткости конструкции размещают между стропилами и мауэрлатом или прогоном.
4. С применением скользящих ползунов (салазок). Это еще один вариант, как можно зафиксировать стропила. За счет мобильности этих креплений имеется возможность компенсировать изменение параметров древесины, происходящее при усадке.

По мнению специалистов, наиболее надежный способ из всех вышеперечисленных – использование уголков из металла, поскольку они прочно стыкуют деревянные элементы и жестко фиксируют угол между ними. Уголок, который перекрывает стык между ногой стропил и мауэрлатом или коньковым брусом, также является своеобразным распором.

Виды креплений стропил

Поскольку дерево относится к природным материалам, оно при изменении уровня влажности и по мере высыхания дает значительную усадку, что приводит к изменению линейных размеров конструкции. По этой причине строители советуют обустраивать крышу для домов из бруса и бревен через год после завершения их возведения.

Для соединения стропил пользуются такими видами креплений:

1. Жесткие крепежи. К ним относятся изделия крепежной фурнитуры, которые в процессе высыхания древесины не способны компенсировать изменения ее параметров. Они гарантируют прочную фиксацию, но часто становятся причиной деформации деревянного каркаса, в результате чего изменяется геометрия конструкции, появляются протечки, а иногда происходит обрушение крыши. К жестким крепежным изделиям принадлежат металлические накладки и уголки, деревянные подкладки.
2. Подвижные крепежи. Данные крепления функционируют за счет деталей, способных скользить вдоль своей оси. Они компенсируют изменения, происходящие с параметром элементов системы стропил при усадке древесины. Каркас, собранный с использованием салазок (ползунков), подстраивается под размеры дома, не давая деформироваться кровельной конструкции. При помощи этих креплений можно обустраивать крыши на деревянных строениях, у которых не завершился усадочный процесс.

На практике при возведении кровель нередко задействуют один из вариантов совмещения подвижных и жестких крепежных узлов. Наибольшее распространение получили системы, у которых присутствует одно жесткое и два скользящих варианта фиксации. В итоге обеспечивается требуемая подвижность при высокой прочности каркаса.

Разнообразие элементов для крепежа

По мнению опытных кровельщиков, наиболее эффективным получается крепление стропил саморезами или гвоздями.

Данные крепежные изделия имеют как достоинства, так и недостатки:

1. Для того чтобы забить гвозди, требуется только молоток, который всегда имеется в хозяйстве. Для фиксации стропил нужно пользоваться зазубренными изделиями, обеспечивающими надежное сцепление с древесиной. Но некоторых мастеров не устраивает то, что крепить стропила гвоздями вручную долго.
2. При постройке стропильной конструкции отдают предпочтение оцинкованным саморезам, которые не подвержены коррозии. Благодаря наличию резьбы, их можно прочно ввинтить в толщу древесины, надежно зафиксировав. Для этого задействуют портативный шуруповерт. Недостаток такого варианта заключается в том, что при необходимости демонтажа удалять саморезы из древесины придется долго.

Кровельщики с большим опытом работы рекомендуют использовать для фиксации оцинкованные ершенные гвозди, длина которых превышает толщину пиломатериалов на 3 – 5 миллиметров.

как крепить стропила к брусу, крепление балок к мауэрлату гвоздями, чем скрепить между собой, стропильная система, как крепить правильно

Содержание:

Способы крепления стропил
Правила соединения нижних пяток стропильных ног
Методы крепления стропилин к балкам, стене, брусу
Варианты крепления стропил к мауэрлату

— Жесткое крепление

— Скользящее крепление
Крепление стропил в коньковой зоне
Монтаж обрешетки

Крепление стропил крыши дома можно выполнить различными способами, все зависит от конструктивных особенностей стропильного каркаса. Самое главное, чтобы соединение было прочным и могло выдерживать различные нагрузки, связанные с климатическими условиями местности.

Способы крепления стропил

Перед тем, как приступить к возведению крыши, важно разобраться во всех тонкостях процесса, в частности, как крепить стропила между собой. Прочно соединить элементы каркаса можно только с помощью специальных стропильных крепежей. В этом качестве могут выступать детали из дерева и металла.

К деревянным элементам, которые используются для соединения узлов стропильного каркаса, можно отнести следующее:

• Брусья.
• Треугольные косынки.
• Нагеля.
• Шипы.

К металлическим элементам, используемым для этой цели, относят следующее:

• Гвозди или шурупы.
• Болты, укомплектованные гайками и шайбами.
• Скобы и хомуты.
• Накладки.
• Петли.
• Анкерные болты.
• Гвоздевые и зубчатые пластинки.
• Уголки.
• Перфорированная лента.

Использование того или иного вида крепежного элемента определяется требуемой прочностью конструкции, ее геометрией, а также величиной нагрузки.

Правила соединения нижних пяток стропильных ног

Чаще всего стропила нижней частью упираются в стену, при этом связка элементов может проводиться таким образом:

• Непосредственно к мауэрлату.
• Через балки потолочного перекрытия.
• С помощью затяжек и подстропильных брусьев.
• Используя обвязку каркасного строения.
• Присоединение к верхнему венцу дома из бревен или бруса.

Монтаж висячей стропильной системы ведется с учетом того, что жесткое крепление верхней части элементов обеспечивает распорное давление на стены здания. Чтобы снизить степень нагрузки, используют затяжки, соединяющие стропильные ноги одной фермы. В этом случае соединение стены здания происходит с безраспорным треугольником.

Если уложить балки потолочного перекрытия перпендикулярно к стенам, то можно избежать использования затяжек. Стропильная система без мауэрлата применяется при строительстве легких мансардных крыш, но с учетом того, что на стены может оказываться точечная нагрузка. Например, стены из кирпича или других штучных материалов не могут подвергаться точечным нагрузкам, в этом случае обязательно наличие мауэрлата. Для создания кровельного свеса балки должны иметь выступы за внешние стены примерно на 0,5 метра. На аналогичное расстояние выносятся и стропилины, так как их крепление выполняется на краю балки.

Не следует допускать скольжения стропил по балкам, поэтому соединение важно сделать очень прочным. Только в этом случае можно предотвратить деформации кровли под определенными нагрузками.

Методы крепления стропилин к балкам, стене, брусу

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

• Упор в балку.
• Зуб с упором.
• Зуб с шипом.

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

• Применение врубки одинарным зубом разрешено в том случае, если скаты имеют уклон больше 35 градусов. В этой ситуации зуб с шипом располагают в пятке стропильной ноги, а в балке выпиливают упор и гнездо для шипа. Главное, чтобы гнездо не углублялось более чем на треть толщины балки. Врубку нужно расположить на расстоянии 0,25-0,35 м от края балки, который располагается за плоскостью стены. Наличие шипа не позволяет стропильной ноге двигаться в боковом направлении.
• Для крыши со скатами небольшого уклона, до 35 градусов, монтаж стропилин предполагает увеличение площади контакта стропильной ноги и балки для увеличения опорной площади конструкции. Для этого делают врубку в два шипа, в замок, с упором и шипом или без шипа.

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

Варианты крепления стропил к мауэрлату

Крепление стропилин к стене в большинстве случаев выполняют посредством мауэрлата. Этот элемент предназначен для равномерного распределения нагрузки от кровельной конструкции на несущие стены строения и его фундамент. Существует два способа крепления стропильных ног к мауэрлату: жесткое и скользящее крепление.

Жесткое крепление

Такой способ соединения не позволяет соединенным элементам конструкции сдвигаться, изгибаться или поворачиваться. Добиться такого результата можно в следующем случае:

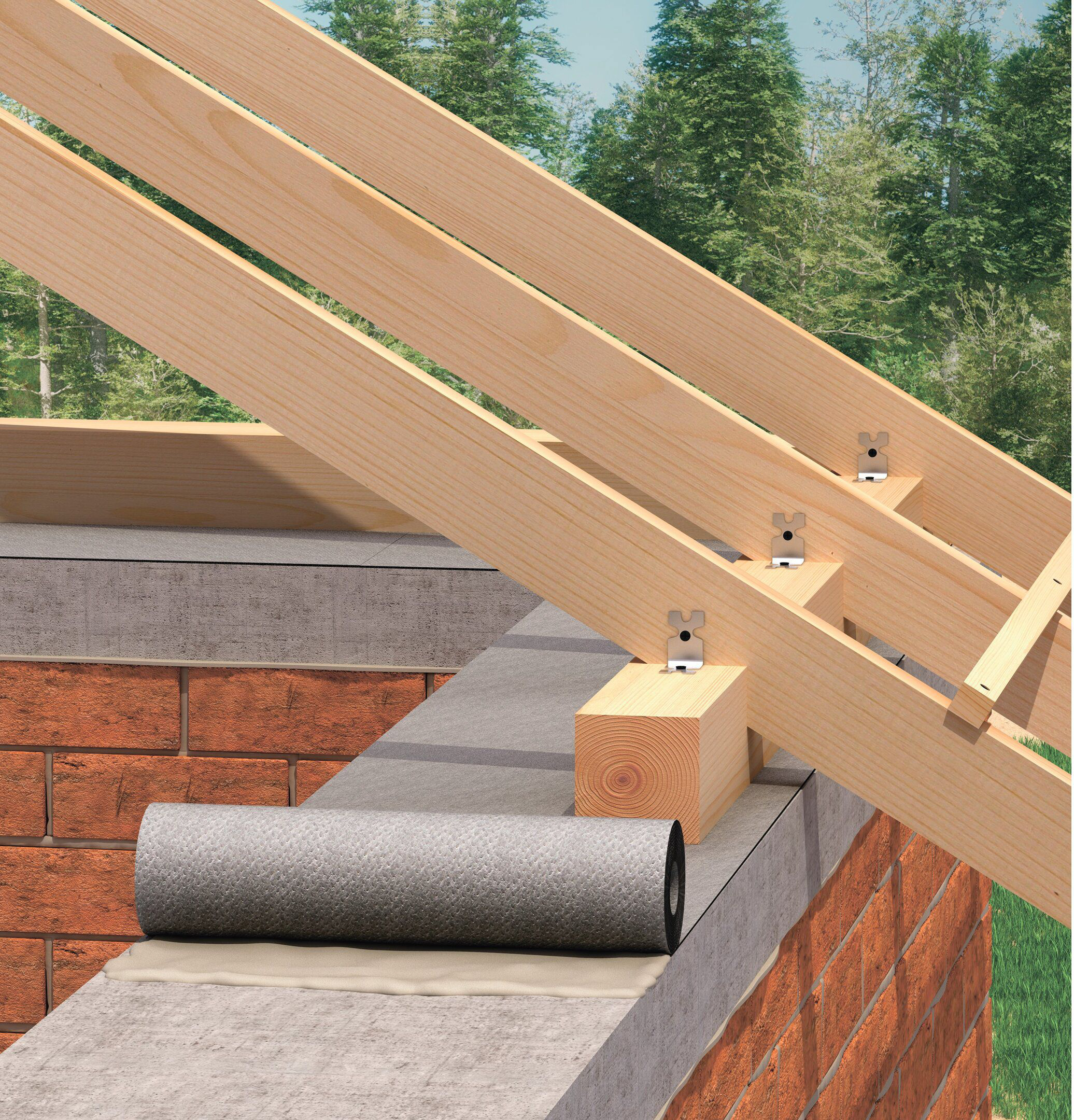

• Если использовать уголки металлические для стропил, которыми будут соединяться стропила с подшивным опорным брусом. В этом случае стропильная нога жестко упирается в опорный брус и закрепляется с помощью стальных уголков, которые располагаются по бокам соединяемых элементов. Именно уголки не позволяет элементу смещаться в поперечном направлении.
• Если выполнить запил на стропильной ноге и закрепить ее с помощью скоб, гвоздей или проволоки. При этом крепление стропил гвоздями выполняется с обоих боков узла соединения, а третий – в нижнюю часть элемента в вертикальном направлении.

В обоих случая требуется дополнительная фиксация стропил и стен дома с использованием проволоки или анкерных болтов.

Скользящее крепление

Соединенные таким способом элементы конструкции получают возможность перемещаться относительно мауэрлата на допустимое расстояние. Такой крепеж для стропил получают в результате выполнения запила стропил и их крепление с помощью скоб или гвоздей. Кроме этого можно использовать «салазки» — специальные скользящие крепления для стропильных ног.

Скользящее крепление балок к мауэрлату пользуется популярностью в деревянном домостроении, которому свойственна естественная усадка. Использование в этом случае скользящего соединения предотвращает деформацию стропильной системы. Скольжение стропильных ног позволяет подстроиться конструкции крыши под изменяющуюся форму основного строения. Монтаж остальных элементов крыши выполняется по стандартной схеме.

Крепление стропил в коньковой зоне

Стропила и конек соединяются по особой технологии, которая подразумевает следующие варианты:

• Соединение встык — считается самым надежным вариантом. Для этого стропильные ноги в верхней части спиливают под углом, который соответствует уклону скатов будущей крыши. Местами срезов стропилины соединяют между собой и фиксируют гвоздями размером не меньше 150 мм. Крепежные элементы должны входить под определенным углом и проходить в противоположную стропилину, обеспечивая плотное соединение. Соединять стропильные ноги встык можно посредством металлических иди деревянных накладок. Они располагаются в месте соединения, при этом металлические накладки крепятся болтами, деревянные – гвоздями.
• Крепление на коньковый брус также предполагает спил верхней части стропильных ног под определенным углом. Однако каждый стропильный элемент крепится к коньковому прогону индивидуально.
• Соединение внахлест можно назвать самым простым способом, при котором стропильные ноги прикладывают друг к другу боковыми плоскостями, не спиливая верхние кромки. При этом важно знать, чем скрепить стропила между собой. Для фиксации используют болты или шпильки с шайбами.

Чтобы монтаж стропильного каркаса не показался слишком сложным, рекомендуется использовать заранее приготовленные шаблоны из досок. Для этого берут материал, соответствующий размерам стропил и делают на нем соответствующие вырезы. По шаблону готовят все стропильные ноги и поднимают их на крышу.

Монтаж обрешетки

Правильно смонтированная обрешетка является залогом надежной кровли. В зависимости от выбранного кровельного покрытия обрешетку можно сделать сплошной или разреженной.

В большинстве случаев для изготовления обрешетки используют бруски или доски. Фиксация брусков выполняется одним крепежным элементом в узле соединения, доска прибивается двумя гвоздями, которые располагают по краям. Не рекомендуется прибивать доску одним гвоздем, так как в этом случае может привести к выкручиванию материала под действием больших нагрузок.

Допускается использование короткого пиломатериала для обрешетки. Сращивание элементов нужно делать непосредственно на стропилах, фиксируя при этом концы обоих соединяемых деталей. Стыки элементов обрешетки на соседних рядах рекомендуется располагать на разных стропилах.

Для качественной установки стропильного каркаса, нужно выбрать наиболее правильное крепление стропил.

Как прикрепить крышу патио к существующему дому

Голый, открытый внутренний дворик, выходящий на запад, часто будет казаться незащищенным и неудобным, особенно в солнечные дни. Это случай, с которым столкнулся дизайнер-строитель Питер Браун в резиденции Кука в Бозмане, штат Монтана, и задокументированный в его видео, для которого создана эта статья. Домовладельцы попросили Брауна спроектировать и построить крышу для открытой террасы, которая находится за пределами столовой, поэтому он приступил к рассмотрению вариантов.

[1] С ригелем и уклоном крыши 2/12 нижний край новой балки был примерно на 6 футов 10 дюймов или примерно на 16 дюймов ниже верхнего края двери патио.

Процесс проектирования

В качестве первого и, вероятно, самого простого варианта Браун рассмотрел установку ригеля под карнизом для простой конструкции односкатной крыши. Он решил, что это ограничит обзор изнутри дома.

«Поперечное сечение этого варианта показывает, что сочетание низкой высоты ригеля, минимального уклона крыши и глубины несущей балки закрывает вид из обеденной зоны», — объясняет Браун. [1]

Изучив варианты поперечных сечений, Браун определил, что «лучшим вариантом будет использование опорной стойки и конструкции балки, но работа в обратном направлении от высоты балки, сохраняющей вид». [2]

[2] Поднятие балки и крыши патио позволяет сохранить вид из обеденной зоны.

«Опять же, это показано в поперечном сечении», — говорит он. «Сначала мы рассчитали высоту просвета линии прицеливания. Затем, используя толщину балки 8 дюймов, шаг крыши 3/12 и конструкцию крыши 2×6, мы смогли определить точки контакта и опоры этой новой крыши на существующую крышу».

Существующая крыша — особенно карниз — очевидно, самая сложная точка. Эстетика субъективна, но Браун и домовладельцы согласились убрать его под новую крышу. Это решение потребовало расширения плоскости стены до нового настила крыши 1×6, а также аккуратного закрытия обрезанных концов карниза. [3]

Кроме того, существующая крыша дома 6/12 использует фермы, поэтому Брауну нужно было определить, можно ли их отрезать и как. «Мы смогли связаться с первоначальным производителем ферм, чтобы убедиться, что удаление области карниза не поставит под угрозу структурную целостность существующих ферм», — отмечает он.

[3] Отрезание карниза заподлицо с плоскостью стены было эстетическим выбором и требовало обращения к производителю фермы.

Материалы для прочного грубого вида

В этот момент, когда дизайн был завершен, Браун работал с поварами над выбором материалов.

«Можно с уверенностью сказать, что эта новая структура станет заметной архитектурной особенностью той стороны дома», — отмечает он. «Имея это в виду, мы решили использовать крепкий грубоватый вид. Типичная конструкция внешнего крыльца будет состоять из 4 или 6 стоек и балок. Мы решили повысить ставку и использовать грубо распиленные столбы и балки 8×8, а также необработанные стропила 2×6».

Он также указал материал грубой распиловки 1×6 для настила, покрытый черным рубероидом, чтобы закрыть вид на OSB снизу, затем OSB ⅝ дюйма, а затем подходящую битумную черепицу. В соответствии с требованием, Браун определил изготовленные на заказ массивные детали из черной стали для соединителей балок и для оснований/кронштейнов стоек.

Пошаговая установка

Процесс строительства начался с использования силового рубанка для снятия фаски с краев всех новых грубо распиленных пиломатериалов. «Этот дополнительный шаг добавит простой, но элегантный штрих к готовому изделию», — объясняет Браун.

[4] Основания стоек были изготовлены на заказ для стоек 8×8”.

После этого выкладывается весь настил 1х6, стропила 2х6, стойки и балки 8х8 для предварительного окрашивания красивой коричневой морилкой.

Кронштейны для стоек, указанные Брауном, являются следующими для компоновки и установки. «Использование стоек и балок 8×8 потребовало сварки собственных кронштейнов и соединителей, — объясняет он. «Два кронштейна для соединения стойки с плитой патио состоят из 8-дюймовой пластины с вертикальными ребрами. Эти пластины крепятся к плите с помощью двух бетонных анкеров 5/8×6”. Каждая вертикальная стойка обрезается по длине, крепится к кронштейнам с помощью болтов и закрепляется в вертикальном положении», — отмечает Браун. [4]

[5] Фаска балки под углом 15° обеспечивает опорную поверхность для стропил.

Когда стойки установлены, горизонтальная балка получает фаску 15° в точке опоры для стропил. Затем его поднимают на место и временно закрепляют на стойках. [5]

Теперь, когда балка на месте, две внешние стропила устанавливаются и подгоняются на место. [6]

[6] Два внешних стропила устанавливаются на место, чтобы обеспечить основу для остальной части крыши, включая место начала резки.

Установив стропила, бригада может точно видеть, сколько черепицы, настила и карниза нужно снять, а также где будут крепиться новые компоненты. [7]

[7] Чтобы отрезать фермы, необходимо обратиться к производителю ферм за инструкциями.

«После того, как карниз обрезан и определено точное положение точки опоры для стропил, к существующей поверхности крыши прикрепляется непрерывный 2×6», — объясняет Браун. [8]

[8] Новый 2×6 обеспечивает опорную поверхность и точку крепления для новых стропил. Обратите внимание на открытый карниз, который будет закрыт позже.

Каждое новое стропило 2×6 предварительно обрезается, устанавливается на 14-дюймовую планку поверх 2×6 и крепится 8-дюймовым конструкционным винтом. Блокировка крепится к нижней стороне 2х6, оставляя вверху небольшой зазор для вентиляции. [9] Это будет проверено позже. Блокировка дает стене ниже чистую точку завершения, как показано на диаграмме. [10]

[9] Стропила устанавливаются на 14-дюймовые центры, а не на 24-дюймовые расстояния между фермами.

[10] Блокировка предназначена для обеспечения чистого завершения нижней стены, а также зазора вверху для вентиляции.

Внизу на карнизе новой крыши патио стропила опираются на скошенную часть балки. Они крепятся через верхнюю часть каждой стропила с помощью 10-дюймового структурного винта. Блокировка между стропилами обеспечивает более законченный вид. [11]

[11] 10-дюймовый конструкционный шуруп крепит каждое стропило к скошенной поверхности. Блокировка придает аккуратный вид.

Поверх необработанных стропил с шагом ¼ дюйма крепится предварительно окрашенный необработанный брус 1×6. [12] Далее следует кровельный толь, затем ОСП толщиной ⅝ дюйма и битумная черепица, соответствующая существующей черепице на доме. [13]

[12] Как и необработанные стропила, обрезной настил 1×6 виден снизу.

Как упоминалось ранее, в верхней части новой крыши есть область, которая может быть закрытым невентилируемым мертвым пространством между стропилами. «Невентилируемые пространства на крыше могут быть проблемой. Поэтому в качестве меры предосторожности мы установили низкий уровень блокировки и установили экран размером 1/8 дюйма», — отмечает Браун.

[13] OSB не требуется для прочности, но гарантирует, что гвозди для гонта не будут видны через готовую поверхность ниже.

Как и решение обрезать карниз, то, как обработать срезанные концы, является главным образом эстетическим решением. Как объясняет Браун, «в процессе проектирования одной из проблем было то, как закончить участки, где мы сняли карнизы. Окончания карниза и площадь стены хорошо видны. Мы поэкспериментировали с некоторыми макетами и придумали чистую окончательную отделку, которая хорошо сочетается с существующим карнизом». [14]

[14] Новые карнизы чисты и аккуратны и хорошо защищены от непогоды под новой крышей патио.

Для соединения стоек с балками требуется соединитель, и хотя можно купить множество различных деталей со стойки, нестандартные детали интересно разрабатывать и изготавливать. Именно такой подход Браун использовал для проекта Кука. Это также был способ соответствовать подходу, который он использовал с опорными скобками.

«Одной из последних деталей перед кровлей новой конструкции является добавление постоянных соединений стоек и балок», — объясняет он. «В качестве художественного чутья у нас была пластина 3/16 дюйма, разрезанная на треугольные формы, просверленная и обработанная. Эти простые соединительные пластины добавляют интересную и функциональную законченную деталь». [15]

[15] Простые и функциональные, как тяжелые пиломатериалы, эти соединительные пластины идеально подходят для этого патио.

Крыша патио завершена, и разумность этого более амбициозного проекта становится очевидной. Простое прикрепление бухгалтерской книги было бы быстрым и простым по сравнению с этим, но также немного плоским и скучным. «Майк и Джина очень довольны конечным продуктом. Этот крытый внутренний дворик значительно увеличивает пригодность для жизни на их заднем дворе», — отмечает Браун.

Стив Хансен — писатель из Колорадо, специализирующийся на искусственной среде — архитектуре, строительстве, возобновляемых источниках энергии и транспорте. До него можно добраться в LinkedIn .

Как прикрепить односкатную крышу к существующей крыше?

Строительство сарая может стать отличным способом создать дополнительное пространство для хранения вещей, работы или отдыха. Одним из важнейших аспектов строительства навеса является присоединение односкатной крыши к существующей крыше, например, к дому или гаражу.

Правильное крепление односкатной крыши обеспечивает ее устойчивость, надежность и устойчивость к непогоде. Однако этот процесс может быть сложным, особенно для новичков в строительстве.

В этом руководстве мы рассмотрим этапы крепления односкатной крыши к существующей крыше, включая необходимые материалы и важные соображения безопасности.

Являетесь ли вы энтузиастом «сделай сам» или профессиональным подрядчиком, это руководство предоставит вам информацию, необходимую для успешного завершения этого проекта.

Соединение односкатной крыши с существующей крышей

Как следует из названия, односкатная крыша наклонена в одном направлении со стропилами, которые пересекаются с другими конструкциями на своих высоких концах и нависают над опорными стойками или наружными стенами на их нижних концах. заканчивается.

На сарае не обязательно иметь односкатную крышу. Существуют разные типы односкатных крыш, которые представляют собой одинарные скаты от одного конца здания к другому. Большинство односкатных крыш имеют низкий уклон, обычно поднимающийся всего на 4 дюйма на фут или меньше.

Поскольку они имеют малый угол наклона и не имеют направленной ориентации, они идеально подходят для крепления к другой крыше. Слуховые окна с навесной формой часто пристраивают к двускатной крыше, размещают над крыльцом или патио или размещают над небольшими пристройками.

Обычно односкатные крыши пристраиваются к существующим крышам. Новые крыши могли быть покрыты навесами над палубами и крыльцами, или они могли быть односкатной крышей пристройки.

В любом случае, односкатная крыша опирается на существующую крышу, обычно это двускатная крыша с коньком и более крутым скатом, чем у односкатной крыши.

Вещи, которые вы должны знать

Очень важно заранее спланировать объем и план вашего проекта. Установите бюджет и решите, какой тип фундамента и материалы вы будете использовать.

Начните с подвески крайних стоек, затем установите гвоздезабивной станок и прогоны. Убедитесь, что верхний гвоздодер касается стропил.

Затем вы можете закончить, добавив обрезки по краям вашего кровельного материала.

Убедитесь, что навес завершен, добавив двери, перегородки, полы и наружные стены.

Вещи, которые вам понадобятся

• Кровельная бумага
• Подвески для стропил
• Черепица
• Рулетка
• Кровельный настил
• РАФТЕРА
• 2-BY-6-дюймовая плата LEDGER
• ЧЕЛОВАЯ ЛИНИЯ
• БОЛЬЦЫ Заг.

  Пристройка с каркасным внешним видом будет иметь фиксированную высоту снаружи стены; внутренний дворик или навес для машины могут иметь торцевые стойки.

  Земля должна быть залита бетоном. Если нет стоек или торцевых опор, установите деревянные или металлические стойки размером 4 на 4 дюйма. При необходимости отрегулируйте эту высоту, чтобы обеспечить хорошее соединение со старой крышей.

  Шаг 2

  Предположим, что односкатная крыша находится на высоте снаружи, и начните оттуда. Как правило, односкатные крыши должны иметь уклон не менее одного дюйма на фут. В некоторых случаях уклоны в два или три дюйма могут быть лучше.

  Надстройка односкатной крыши должна быть установлена ​​на высоте не менее 9 футов 3 дюймов над крыльцом или другой крытой зоной или на высоте 10 футов 6 дюймов для двухскатной односкатной крыши.

  Шаг 3

  На существующей крыше измерьте высоту и проведите мелом линию по ширине новой односкатной крыши. Рекомендуется удалить всю черепицу и кровельную бумагу с этой области.

  Рекомендуется оставить деревянный настил крыши на месте, но отметить стропила или балки, к которым он крепится. Чтобы разрезать доску для бухгалтерской книги размером 2 на 6 дюймов, измерьте ее ширину рулеткой и отрежьте циркулярной пилой.

  С помощью длинных крепких болтов, которые ввинчиваются через ригель в балки, прикрепите его к существующим стропилам или балкам крыши.

  Этап 4

  Металлические подвесы для стропил крепятся к обрешетке с помощью шурупов или гвоздей, чтобы подвешивать стропила навеса к внешней стене. Стропильная доска должна быть вставлена ​​в U-образные подвесы и прибита гвоздями.

  Убедитесь, что односкатная крыша надежно прикреплена к существующей крыше, добавив настил сверху и прибив металлическую планку к стыкам.

  Положите рубероид на новую односкатную крышу и покройте ее черепицей, начиная снизу и двигаясь вверх. Вы можете переустановить снятую черепицу или использовать новую, чтобы покрыть открытые участки старой крыши.

  Использование хомутов

  Можно привязать навесные стропила к двускатным стропилам на дальней стороне двускатной крыши с помощью горизонтальных хомутов, если конек не является структурным или не может выдержать вес односкатной крыши по другим причинам.

  Эта стяжка-хомут предотвращает выгибание передней стенки пристройки наружу под весом крыши. Помимо того, что они служат потолочными балками в интерьере пристройки, они также поддерживают двускатную крышу.

  Крепление на коньке

  Односкатные стропила могут быть вставлены вдоль конька двускатной крыши, чтобы связать односкатную крышу над пристройкой во всю высоту.

  В зависимости от прочности конструкции конька, он также может выдерживать вес односкатной крыши, предотвращая чрезмерное внешнее давление крыши на переднюю стену пристройки.

  Эта стена поддерживает нижние концы стропил сарая, которые, в свою очередь, опираются на балки под крышей.

  Крепление под коньком

  Как и в случае с любой односкатной крышей над пристройкой, существующие стропила нужно будет срезать, чтобы разместить пристройку, а односкатной крыше потребуется поддержка вдоль каркаса.

  Ниже конька стропила односкатной крыши соединяются с двускатной крышей с перемычкой, идущей горизонтально между стропилами двускатной крыши.

  Короткие висячие стропила проходят между перемычкой и коньком над односкатной крышей; навесные стропила прикрепляются к перемычке напротив каленых стропил. Фронтонные стропила по обеим сторонам крыши сдвоены.

  Односкатная крыша должна быть соответствующим образом обшита на всех пересечениях, где вертикальные стены пересекают существующую крышу.

  Крепление возле карниза

  Стропила старой крыши обычно могут поддерживать верхний конец простой односкатной крыши, который находится возле карниза.

  Чтобы построить односкатную крышу, вам нужно снять существующую черепицу и обрезать существующий карниз. Затем вам нужно будет прибить доску два на шесть к существующей крыше; на эту доску будут опираться концы стропил сарая.

  Еще одна горизонтальная балка, поддерживаемая стойками, будет опираться на другой конец стропил сарая. Как только каркас односкатной крыши будет готов, завершите навес и любую часть существующей крыши, с которой вы удалили черепицу, новой черепицей, чтобы смешать их.

  Заключительные слова

  На любую конструкцию крыши действует множество сил. Прежде чем вносить какие-либо изменения в план крыши, необходимо проконсультироваться со специалистом по проектированию конструкций, чтобы убедиться, что любые изменения не повлияют на устойчивость крыши и что все новые элементы каркаса имеют правильный размер и расположение.
