Термопанели – это современный вид отделки фасада дома. Они выполняют две функции: утепление дома и придают красивый вид дому. Утеплитель используется обычно пенополистирол (пенопласт), экструдированный пенополистирол и пенополиуретан. Наружный слой обычно клинкерная плитка, декоративный кирпич, искусственный камень. В данной статье мы расскажем, как правильно сделать монтаж термопанелей.

Фасадные термопанели имеют разное конструктивное исполнение. Одно только остаётся неизменным: на изоляционный слой утеплителя наклеивают клинкерную плитку разных моделей, цветов и фактур. Отделка Вашего дома производится на ровной поверхности стен, перепады не должны превышать 2-3 см.

Снаружи термопанели выглядят как укрупнённые панели для фасадов. Но это не так. Это разные облицовочные материалы. Их главное различие в способе применения. Монтаж укрупнённых фасадных панелей производится на заранее подготовленную обрешётку, что даёт возможность получить так называемый вентилируемый фасад. А термопанели с клинкерной плиткой крепятся непосредственно на фасад дома, что создаёт невентилируемый фасад. Нельзя сказать, что лучше, а что хуже. Любой материал хорош при грамотном его применении в строительстве дома.

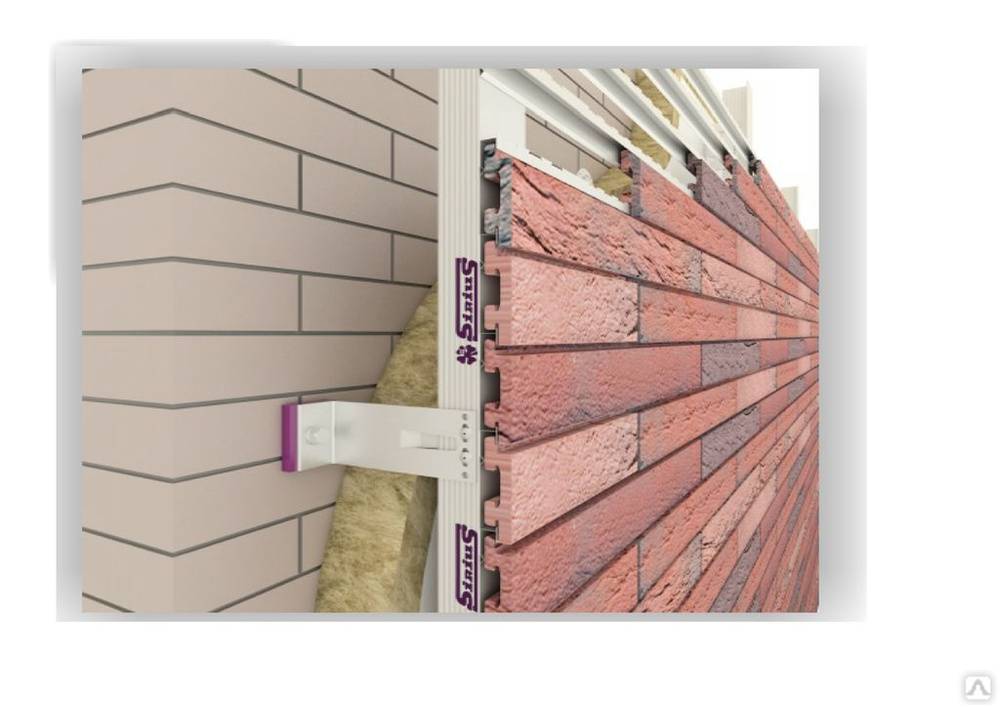

Основные элементы облицовки термопанелями

Установка стартовых профилей

Облицовку стен дома начинают с установки первого ряда термопанелей. Для этого определяют горизонтальную линию установки по всем стенам дома. Под первый ряд панелей монтируют алюминиевый профиль. Он служит для обрамления низа первого ряда панелей и облегчает работу по установки термопанелей. Можно также не устанавливать стартовый профиль, но тогда необходимо установить временную рейку, с последующим демонтажем её. После установки первого ряда панелей, снимаем временную рейку и запениваем нижнюю часть термопанелей, что способствует защиты изоляции панели и не оставляет щелей между домом и термопанелью. Установка происходит с левого угла стены дома.

Для установки угловых элементов дома клинкерные термопанели режутся под 45 градусов. Все термопанели прикрепляются к стенам дома с помощью дюбелей и саморезов. Для монтажа термопанелей используют дюбеля ДК и ДЗ. Они устанавливаются в отверстие в стене, через отверстие в самой термопанели. В клинкерных панелях существуют технологические отверстия, через которые происходит сверление стен дома и установка саморезов. Любая термопанель прикрепляется к соседней, с помощью монтажной пены, и саморезами к стене дома. Это позволяет достичь оптимального сочетания крепления их к дому. Пену наносят в область между стеной и термопанелями. Потом пеной заполняется середина термопанели. И всё заканчивается заполнением верхней части термопанелей монтажной пеной. Для монтажа используется полиуретановая пена разных марок и любых производителей.

Установка угловых термопанелей

Запенивание пазух облицовки

Монтаж термопанелей второго ряда

Подрезку панелей производят «болгаркой». В конце работ производят зафуговывание швов между клинкерными плитками, что даёт получить превосходный внешний вид дома. Не каждый человек сможет отличить данный материал от качественной кирпичной кладки.

Основные разделы:

Главная

Термопанели

Затирка для швов

Фасадный декор

Статьи

Контакты

+375 29 333 50 44

[email protected]

Фасадный декор:

Карнизы

Молдинги

Подоконники

Камни замковые

Камни рустовые

Контактный телефон:

Электронный ящик:

Политика конфиденциальности

Статьи:

Отделка фасада

Монтаж термопанелей

ООО «Оптимумстройград»
УНП 790917634
213822 Республика Беларусь,
Могилевская область, г. Бобруйск,
ул. Минская 142к, помещение 26.

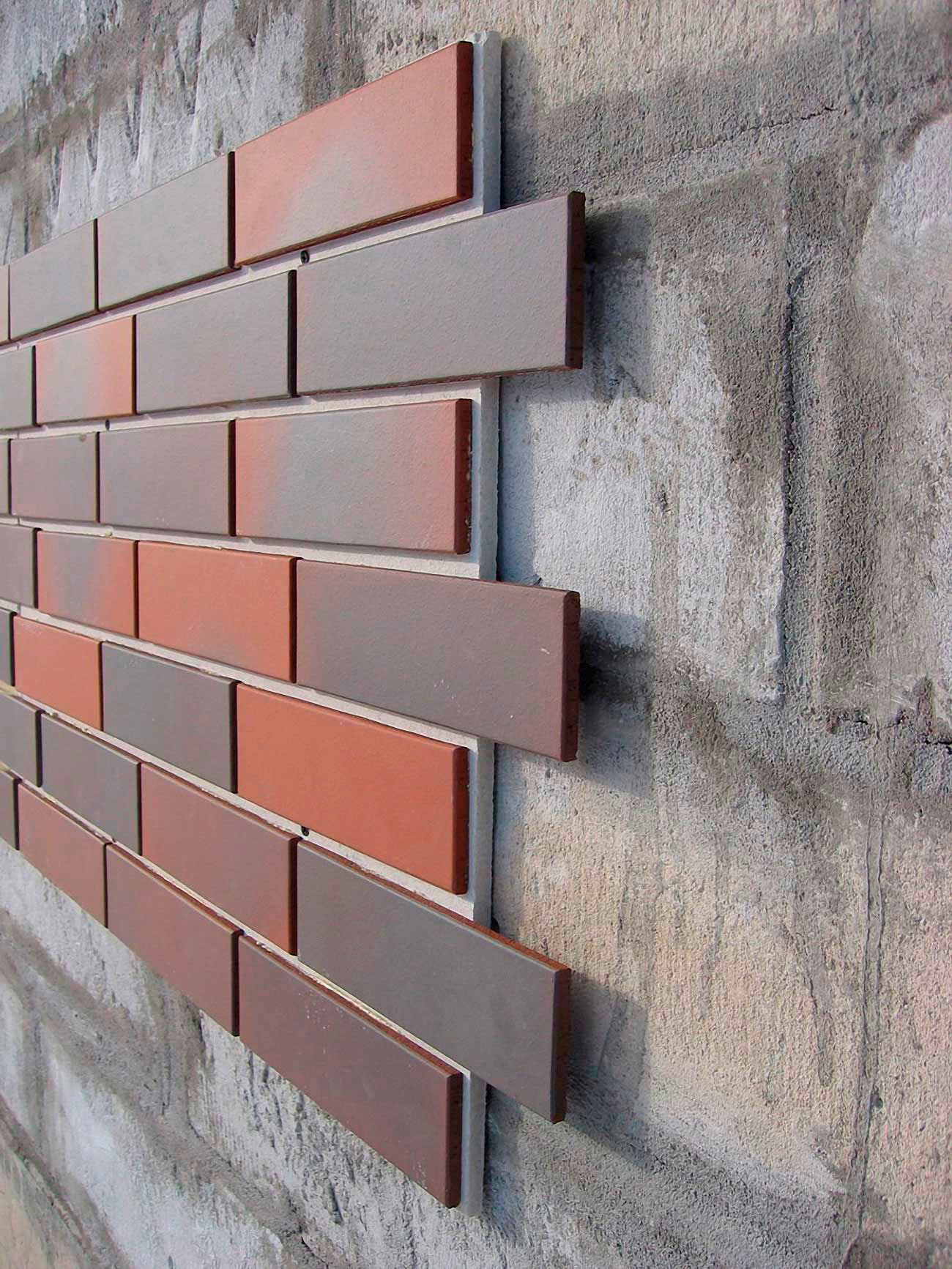

Инструкция монтажа клинкерных фасадных термопанелей «ЕВРОПА» — «Клинкерный Дом» в Тюмени.

ПЕРВЫЙ ШАГ – ГОРИЗОНТ И ДИАГОНАЛЬ ФАСАДА

Отбить горизонт по всему периметру фасада. При этом обязательно проверить диагональ каждой стены.
Отклонение диагонали до 5см:
Данный дефект устраняется при монтаже системы путем прокладок из влагостойкой фанеры или любого другого жесткого влагостойкого материала.
Отклонение диагонали – более 5см:
При монтаже фасадной системы необходимо применять обрешетку.

ВТОРОЙ ШАГ – МОНТАЖ УГЛОВЫХ ЭЛЕМЕНТОВ ФАСАДНЫХ ТЕРМОПАНЕЛЕЙ

• по кирпичным и бетонным стенам угловые элементы крепят при помощи дюбель-гвоздя (самореза) d-8-140мм, предварительно просверлив отверстия под них.
• на деревянные конструкции крепеж производят саморезами d-8-180мм.

Монтаж на цоколь:

— выдавленный
Панели крепятся непосредственно на цоколь, начиная снизу.

— вдавленный
Необходимо по горизонту прикрепить уголок. Монтаж производится с опиранием на уголок.

Монтаж на отмостку:
— панели крепятся непосредственно на фасад по горизонту.
На одну панель 0,7м2 уходит, как правило, по 6-7 дюбелей, в зависимости от необходимости плотности прижатия к стене.

ТРЕТИЙ ШАГ – КРЕПЛЕНИЕ ОСНОВНЫХ И ДОБОРНЫХ ЭЛЕМЕНТОВ ФАСАДНЫХ ТЕРМОПАНЕЛЕЙ

За счет пазо-гребневого соединения панели легко стыкуются друг с другом. Советуем предварительно рассчитать количество стандартных и доборных элементов, для предупреждения резки стыков панелей на оконных и дверных проемах.

Клинкерная плитка защитно-декоративного экрана «АВС-Klinkergruppe» легко режется алмазным кругом при помощи электроинструмента, что обеспечивает архитектурную свободу оформления арочных и других элементов.

Оконные и дверные проемы:
— на стыках термопанели подрезаются алмазным диском.

Отделку откосов окон и дверей возможно проводить различными способами:
— цеметно-песчаными растворами,
— фасадной шпатлевкой (морозостойкой!),
— металлическими откосами,
— отделка клинкерной керамикой «ABC-Klinkergruppe»:

• фасадной плиткой,
• балконной плиткой,
• ступенями и пр.

Отделка пластиковыми откосами считается наиболее распространенной, так как обеспечивает выполнение работ в кратчайшие сроки, легкость монтажа и эксплуатации, минимальные затраты.

Карнизы:
— на стыках с карнизом термопанели подрезаются алмазным диском.

Отделка карнизов и прилеганий производится после окончания монтажа термопанелей. Шов между карнизом и панелью закрывается декоративным элементом (нащельник, плинтус и т.д. в зависимости от архитектуры здания)

Водостоки:

— водостоки крепятся через термопанели к стене — шурупом 50мм + толщина панели (60мм).

Фигурные эркеры:
— Угловые
Термопанели подрезаются алмазным диском под углом, соответствующим углу эркера и стыкуются. Стык обрабатывается монтажной пеной или герметиком (в зависимости от размера щели).

— Полукруглые
Вначале крепится пенополистирол. Затем в зависимости от формы эркера подрезается облицовочная плитка и крепится на пенополистирол.
Заключительный этап монтажа фасадных термопанелей «Европа»- расшивка швов.

Заполнение сетки швов термопанелей следует производить специальной морозостойкой фасадной затиркой для широких швов, широко применяемой в строительстве. Работы следует производить при плюсовой температуре.

Вам понадобится 3кг затирки на 1кв.м. поверхности
