Способы соединения бруса и бревен

Строить стены бани из бревен или бруса – дело не сложно, важно только знать технологию соединения строительного материала. Причем для бревен и для профилированного бруса она – совершенно разная. А разобраться во всех тонкостях поможет эта статья.

Итак, каким бывает соединение бревен и бруса? Всего двух видов: в длину, когда размер стандартного изделия оказался недостаточным, и при рубке углов – более сложные варианты.

Способ соединения бревен

Издавна бани строились только из бревна, а потому технология их соединения достаточно древняя и проверенная веками. А соединяться бревна могут двумя основными способами – без остатка и с остатком. В первом случает углы бани получатся идеально ровными, но куда красивее выглядит второй способ – когда бревна немного выступают за стену, что смотрится, конечно, куда красивее.

Но и выходит более затратно – ведь бревна придется использовать на целых полметра больше, чем в первом способе. Хотя углы «с остатком» куда лучше защищены от дождя и ветра и куда устойчивее.

Итак, с остатком бревна соединяются в таких четырех вариантах.

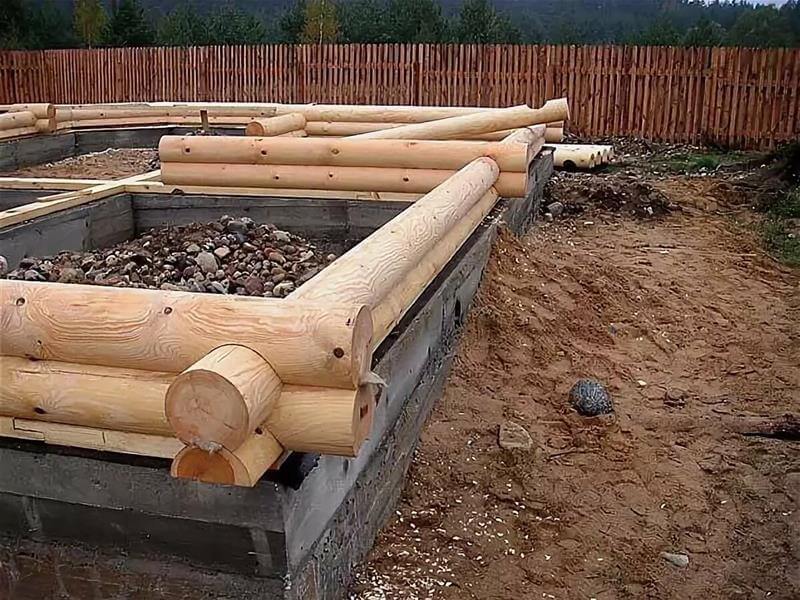

«В обло», или «в чашу»

Метод «в чашу» — самый простой и древний. Для этого в верхней части бревна нужно вырубить округлую чашу – что и означает на древнем языке «обло». Туда вкладывается поперечное бревно с такой же чашей. Причем делать это можно еще в трех вариантах: в курдюк, в полдерева и в виде заоваленного гребеня.

Издавна бани строили методом «чаши в полдерева» — это самый простой способ. А чтобы укладка получилась плотной, в верхней части бревен дополнительно вырубается продольный паз – укладочный. Его еще заполняют утеплителем (льноватином чаще) и сверху кладут второе бревно. А, чтобы стена была устойчивой, при сборке каждое укладываемое бревно соединяется нагелем с нижним – это деревянная шпонка прямоугольного или круглого сечения.

Рубка в курдюк – самая сложная. Кроме специального гребня, на самом дне чащи делается дополнительный выступ, который располагается вдоль бревна и точно поперек дна чаши.

В третьем варианте бревна соединяются с гребнем обвальной формы – он должен в точности повторить очертания укладочного паза, потому рубится он не сверху бревна, а снизу – такой сруб прекрасно переносит даже сильные ветра.

«В охлоп», или «в сибирскую чашу»

Этот способ похож на рубку в чашу, только теперь она вырубается в нижней части бревна. Т.е. бревно как бы накатывается на подготовленный угол прихлопывает нижний венец, отчего и говорят – в охлоп.

«В охряп»

Рубка «в охряп» тем отличается от охлопа, что и внизу, и сверху бревна делаются специальные прямые выемки – ровно на четверть диаметра. По сути, этот метод находится где-то в промежутке между обычными углами и углами «в лапу».

«В лапу»

Рубка «в лапу» — это, по сути, то же самое, что и «в охряп» — только бревна здесь, которые выступают за плоскость стены, лишены торцевой части. Так сам угол получается без остатка, а чтобы вся конструкция была надежной, на концах бревен оставляются специальные гнезда и шипы – присек. Правда, такая стена продуваться будет нехило, а потому во время ее возведения нужно сделать горизонтальные плоскости врубки наклонными – сразу по двум направлениям. Вот это уже будет называться «ласточкиным хвостом» — т.е. шипы между соседними бревнами прочно сцеплены друг с другом – за счет наклонных плоскостей.

Способы соединения бруса

А вот строительство из бруса – дело новое, и, по сути, свою технологию позаимствовавшее из бревен. Итак, давайте рассмотрим угловое соединение бруса:

«В обло»

Это соединение совершается за счет замочных пазов – однострочных, двусторонних и четырехсторонних. В первом случае в каждом бруска делается надпил в виде поперечного паза, который выполняется только с верхней стороны и по ширине совпадает с поперечным сечением бруса. Именно по этой технологии всегда делается соединение профилированного бруса, который имеет строго определенные параметры.

В случае с двухсторонним замковым пазом пропилы делать нужно и сверху, и снизу, и глубина каждого должна равняться четверти от высоты самого бруса. А вот в третьем варианте пропилы делаются сразу с четырех сторон – такое соединение бруса напоминает детский конструктор – настолько просто оно выполняется.

В «лапу»

Соединение бруса «в лапу» делается в таких трех вариантах: встык, на коренных шипах, на шпонках. Самой простой – первый вариант.

Соединение бруса в стык производится при помощи металлических пластин со скобами или гвоздями, и насколько качественным получится угол, зависит от того, насколько идеально ровными были торцы стыкуемых брусьев. Но все равно – это не лучший вариант, и совершенно не подходящий для бани.

А вот шпонки – это специальный вкладыш из самых твердых пород дерева, который не дает всей стене двигаться. Самые лучшие шпонки – косые, хотя и самые сложные.

Наиболее популярный на сегодняшний день вариант строительства бани – соединение бруса в коренной шип, когда делается паз в одном из брусьев, а в другом – вертикальный шип. Это – самое надежное соединение.

Только вот в процессе монтажа нужно будет заложить в паз льно-джутовое полотно для улучшенной теплоизоляции сруба, а после укладки каждого венца нужно будет в угол забивать деревянный круглый нагель.

В «ласточкин хвост»

Эта конструкция – самая надежная. Соединение бруса «ласточкин хвост» производится с помощью шипа трапециевидной формы и изготовлением таких же очертаний паза на торце соединяемого бруса.

Это – самые основные виды соединения бруса. Есть и другие – прогресс идет, и строители всегда ищут способы стройку облегчить, но качество при этом не потерять. Возможно, в недалеком будущее и продольное соединение бруса, и угловое станет похоже не сборку детского «лего».
