Как найти проводку в стене с помощью мультиметра: Как найти скрытую проводку в стене без дорогих приборов с помощью мультиметра | Мастерская Самоделок

Как прозвонить провода своими руками

Прозваниваем провода самостоятельно

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики. Именно поэтому умение определять обрыв или другие неисправности в проводке сэкономит вам не только кучу времени и нервов, но и бюджет.

Содержание

• Варианты прозвонки проводов
  • Проверка целостности отдельного куска провода
  • Определение целостности провода в скрытой проводке
• Определение наличия короткого замыкания
• Поиск места короткого замыкания или обрыва провода
• Вывод

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Итак:

• Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
• При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
• Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений. Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

• Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском. Поэтому пользоваться им возможно только в крайних случаях и очень осторожно.

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке. Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет.

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

• Прежде всего давайте определимся как у нас устроена проводка в квартире. Если все выполнено согласно норм ПУЭ п.1.1.30, то у вас должно быть три провода. Один провод синего цвета — это нулевая жила, один провод желто-зеленого цвета — это защитное заземление и один провод любого другого цвета — это фазный провод.
• В старых домах зачастую используется двух проводная система в которой имеется только фазный и нулевой провод. В большинстве случаев они не обозначены и вам придется определять самостоятельно.
• В дальнейшем мы исходим из того, что нам доподлинно известно обрыв какого провода мы ищем. Если вы с этим еще не определились, то обязательно посмотрите видео на страницах нашего сайта по поиску проводов.
• Если мы предполагаем, обрыв фазного провода, то просто проверяем наличие напряжения на интересующем нас участке. Если его нет, то провод оборван.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели.

На фото представлена простейшая прозвонка целостности проводов

• С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
• Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
• Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
• Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

• Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Что такое короткое замыкание?

• Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
• Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
• Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
• Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
• Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Обратите внимание! Хоть вы и знаете, как мультиметром прозвонить провода, но этот способ работает не всегда. В редких случаях, когда имеется небольшое переходное сопротивление, мультиметр может его не показать. Самым надежным способом является измерение сопротивления изоляции при помощи мегаомметра. Это специализированный прибор, который дает точные значения. Так для вашей домовой электрической сети он должен показывать не меньше 500кОм.

Мегаомметр на 100, 250 и 500В

• Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
• Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
• Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
• Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Поиск места короткого замыкания или обрыва провода

Итак, как прозванивать провода мультиметром мы уже знаем. Осталось научиться определять, обрыв провода или место короткого замыкания в стене. На данный момент существуют специальные приборы для определения места обрывов. Но их цена достаточно высока и, если вы не планируете этим зарабатывать такая покупка не целесообразна.

• Как мы уже сказали сейчас существует множество способов и приборов для определения места обрыва провода. Я приведу пример лишь одного, которым пользуюсь уже много лет и который не разу не подводил меня.

Емкостной индикатор напряжения «FLUKE»

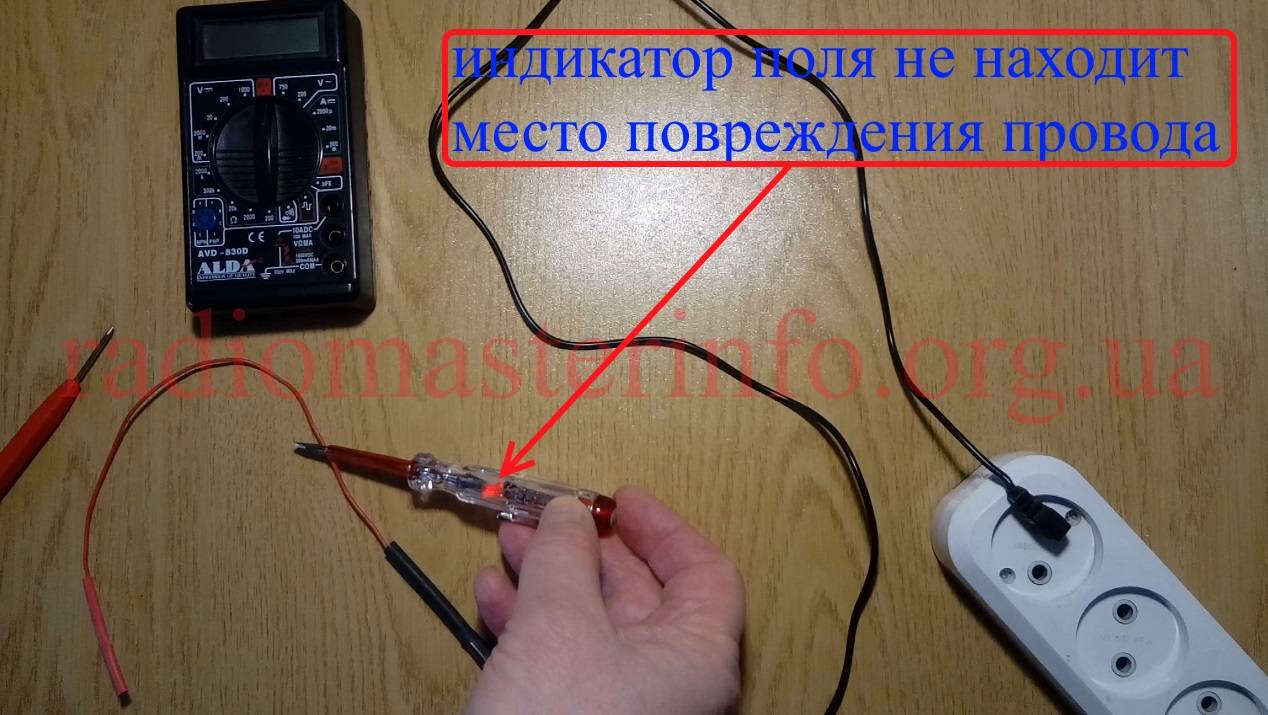

• Для него необходим только емкостной указатель напряжения. Я пользуюсь фирмы «FLUKE», но данный вопрос не принципиален. Главное, чтоб он срабатывал правильно, а не от малейшего движения. Такие тоже есть. Стоимость его не столь высока, а в хозяйстве вещь довольно нужная.
• Для определения места обрыва фазного провода вы от распределительной коробки, где напряжение имеется, просто ведете им вдоль стены по предполагаемому месту прокладки провода. Пока на проводе есть напряжение индикатор светится. На месте обрыва он погаснет.
• Для определения места обрыва нулевого провода его просто нужно кратковременно сделать фазным. Для этого в первую очередь снимаем напряжение. Затем отключаем фазный нулевой и защитный провод и подключаем нулевой провод к питающему фазному. После подачи напряжения действуем так же как при поиске обрыва фазного провода. Не забудьте после поиска восстановить схему.
• Если имеет место короткое замыкание с обрывом, то отключаем все провода кроме фазного, а затем подаем напряжение. Дальше действуем так же как при поиске места обрыва фазного провода.

Вывод

Теперь вы знаете как прозвонить тестером провода и отыскать место повреждения. Конечно это не позволяет решить все возможные проблемы, но процентов 90 вы точно сможете устранить. Для решения же более сложных задач зачастую необходима специализированная аппаратура и без вызова электрика не обойтись. Хотя в наших последующих статьях мы постараемся раскрыть и эти вопросы.

Как найти проводку в стене определение с прибором и без прибора

Самыми частыми причинами возникновения пожаров в квартирах являются неисправные электроприборы и электропроводка. Для своевременного предотвращения возникновения коротких замыканий и иных более серьезных последствий необходимо знать каким образом и где в квартире расположена электропроводка.
Прежде чем начать поиск проводки в стене следует знать, что она может быть скрытой и открытой. С поиском второй трудностей не должно возникнуть. Однако современные квартиры не предполагают открытого размещения проводки, так как данный способ является наиболее небезопасным. В настоящей статье описаны все способы как найти проводку в стене при помощи профессиональных и самодельных устройств.

Зачем еще необходимо знать расположение электропроводки?
Озадачиться поиском проводки в стене не помешает:
— в случае проведения в помещении любого вида ремонта;
— при необходимости изменения расположения разъёмов электрической сети и выключателей;
— при фиксации к стене картин, колок и иной мебели;
— при отсутствии заземления;
— если застройщик либо прошлый собственник не передали схему расположения электрокоммуникаций;
— при необходимости ремонта либо полной замены поврежденной электропроводки.

Методы выявления проводки в стене

Существует два пути как найти проводку в стене — силами привлеченного специалиста и своими силами. Однако и для одного и для другого варианта понадобятся специально разработанные устройства и инструменты. Выбор остается за собственником помещения.

Прибор Е121 «Дятел»

Устройства

1. Пробник MS-158M, MS-48, MS-18 – помимо проводки способен определять наличие иных металлических вкраплений, например гвоздей, также отреагирует на арматурный каркас, если он располагается не глубже 5 см от поверхности стены.
2. CEM LA – 101 – отреагирует на электромагнитное поле, определит обрыв провода.
3. ПОСП-1 – выявляет присутствие переменного электричества, разрыв провода.
4. Е121 «Дятел» – глубина мониторинга данного прибора 7 см, способен определить наличие электромагнитного поля и обнаружить разрыв провода.
5. Бесконтактный датчик ExtechDA30 – находит электромагнитное поле и переменный ток. Обнаруживает проводку и определяет ее состояние даже если она находится в кабель-канале, а также способен выявлять провода с экранирующим покрытием.
6. MS58M – отреагирует на наличие металлов, присутствие тока в проводке не потребуется.
7. Оборудование по обнаружению скрытых проводок «ОСП» – максимально оперативно и точно обнаружит разрыв электропроводки. Также укомплектован генератором, который способствует поиску отключенных от электроэнергии проводов. Глубина поиска составляет 30 см.

К наиболее действенным и дорогим устройствам поиска электропроводки относятся тепловизоры.

Сканер

Ключевым отличием сканирующих устройств от других приборов для определения проводки в стене является то, что они способны «разглядеть» не только электропровода.

Детектор F0150551AB

1. Детектор многофункциональный Black&Decker BDS300 – обнаруживает электрическую проводку, а также различные металлические элементы и древесину.
2. Тестер металла ZirconTriScannerPROSL – используется в поиске металлов, в каждом из имеющихся режимов способен произвести сканирование электропроводки под напряжением.
3. Детектор Skil 0550 AA – оснащен большим жидкокристаллическим дисплеем, обнаруживает различные металлы, древесные конструкции, режим обнаружения проводов под током всегда автоматически включен.
4. Цифровой детектор Bosch PDO Multi – наиболее экономичный вариант от данного производителя, способен определить провод фазу, наличие различных материалов в стене, а также на какой глубине она расположены.

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

С использованием мобильного телефона

Не многие знают, но еще один прибор для определения проводки в стене практически всегда находится под рукой — это смартфон или телефон, оснащенный магнитометром и на который установлено приложение Metal Detector, использующееся при поиске металлов.

С такой комплектацией телефон (смартфон) может выявить пролегание провода под напряжением, так как определяет наличие электромагнитного поля.
Если стоит задача как найти обрыв провода в стене, то можно воспользоваться данным искателем — найдет не только разрыв провода, но и выявит наличие арматуры в панельной стене.
К минусам можно отнести — не такое хорошее качество результата как у профессионального оборудования и наличие соответствующих навыков для использования. При эксплуатации телефона (смартфона) в данном качестве следует помнить, что результат будет зависеть и от того как расположить устройство относительно поверхности проверяемой стены.

Индикаторная отвертка

Индикаторная отвертка является самым бюджетным и простым вариантом поиска электропроводки. Способна точно обнаружить наличие электромагнитного поля в диапазоне поиска от десяти до двадцати сантиметров.
Основной способ как найти проводку в стене индикаторной отверткой — это зажать пальцами жало отвертки, а ее ручку, в которой расположен индикатор, перемещать по стене. Также отвертка может использоваться при определении наличия обрывов в электропроводке.

Найти проводку в стене индикаторной отверткой

Минусом индикаторных отверток является малая глубина выявления, а также то, что она не сможет обнаружить провода с экранирующим покрытием и те, которые не находятся под напряжением.

Без приборов

Такой способ обнаружения будет действенным только при удалении со стен обоев, и при условии что провода закладывались в штробы и не были до конца оштукатурены и имеются соответствующие неровности.

Найти проводку в стене без прибора

Еще одним способом как найти проводку в стене без прибора является использование схемы обозначения электрической проводки, однако гарантий, что она будет расположена именно таким образом нет, даже в новостройках.

Электрическая проводка должна размещаться на параллельной потолку линии на расстоянии не более пятнадцати сантиметров от линии потолка и идти по прямой вертикали от разъёмов электрической сети и выключателей, но на практике она может идти по самому короткому пути (для экономии проводов) либо беспорядочным образом (особенно характерно для вторичного жилья).

Как определить скрытую проводку при помощи подручных средств?

1. С использованием радиоприемника старого образца, который поддерживает частоту 100 кГц. (СВ, ДВ). Для начала следует обеспечить нагрузку электросети в комнате, которую необходимо проверить, а также в соседних комнатах. После чего включить радиоприемник и перемещать его вдоль стен. Устройство будет сигнализировать на электропроводку шумами и потрескиваниями.
2. При помощи современных проигрывателей оснащенных микрофоном. Принцип работы такой же как у радиоприемника, только водить вдоль стены нужно микрофоном.
3. Выявить наличие электропроводки можно и простым компасом. Он отреагирует на электрическое поле в проводке. Перепроверить полученный результат можно обесточив провода. Повторное сканирование позволит отличить электропроводку от арматуры.

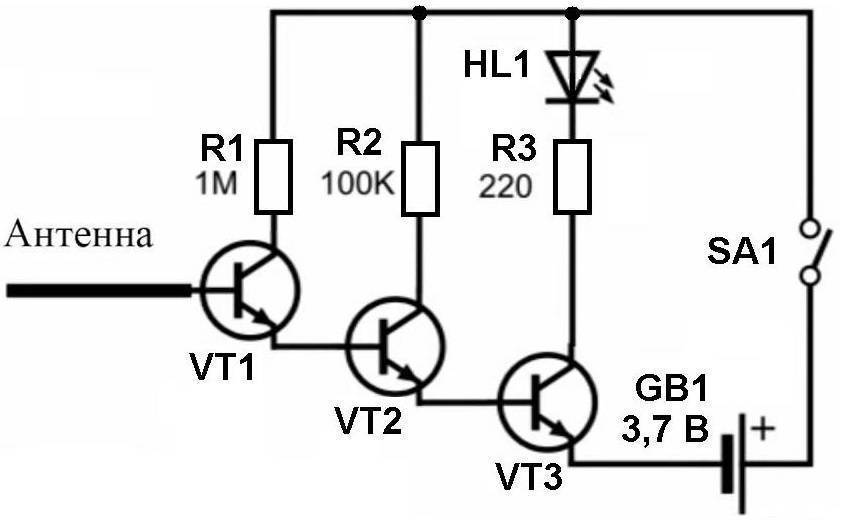

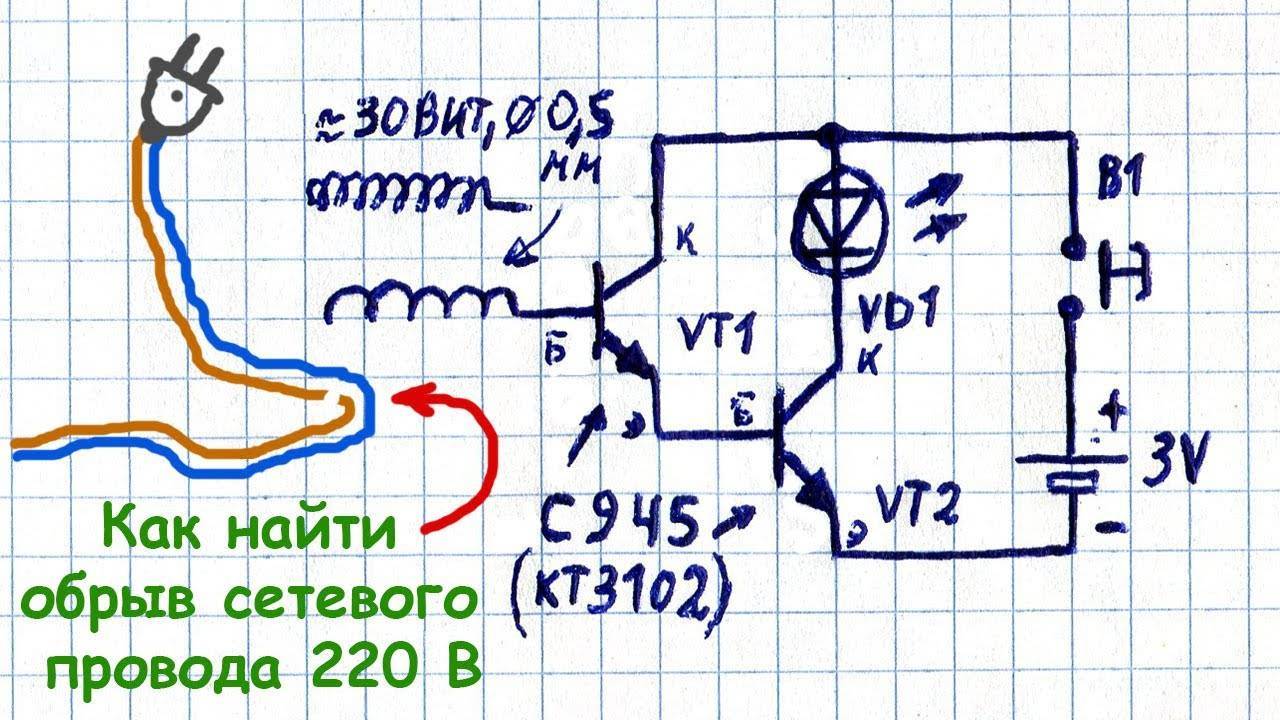

4. Радиолюбителям подойдет и данный способ — при помощи униполярного транзистора КП103 (и ему подобных) либо зарубежного аналога — 2SJ144. Контакты истока со стоком прикрепить к пульсовым щупам тестера не соблюдая полярность. Рукоятки щупов смотать липкой лентой. Перед проведением проверки следует нагрузить проводку. Устройство будет сигнализировать на появившееся электрическое поле возрастанием сопротивления. При этом не стоит прикасаться прибором к стене. Для осуществления такой проверки потребуется определенная сноровка.

Как найти скрытую проводку видео

Как отследить провод с помощью мультиметра?

Попытка выяснить, где проходит провод в цепи, может быть сложной задачей. А вот с помощью мультиметра не обязательно. В этой статье мы обсудим, как проследить провод с помощью мультиметра. Мы ответим на некоторые распространенные вопросы и дадим полезные советы, которые облегчат вам процесс. Итак, если вы устраняете проблему с проводкой или просто хотите узнать, как все работает, читайте всю необходимую информацию!

Когда вам нужно отследить провод

Есть несколько сценариев, когда вам может понадобиться отследить провод. Возможно, вы пытаетесь найти источник проблемы с электричеством в вашем доме. Или, может быть, вы пытаетесь отследить короткое замыкание в своей машине. В любом случае, трассировка провода может быть полезным способом решения подобных проблем.

Еще один сценарий, в котором может быть полезно отследить провод, — это , если вы пытаетесь установить новое оборудование в своем доме или офисе и вам необходимо проложить новые провода через существующие стены или полы. Отслеживая существующий провод, вы можете легко определить наилучший маршрут для прокладки новых проводов.

Конечно, вы можете просто узнать, где начинается и заканчивается провод, что может быть полезно, если вы пытаетесь устранить проблему с проводкой.

Какой бы ни была ваша цель отслеживания провода, это руководство покажет вам, как это сделать.

Что такое тест на непрерывность

Прежде чем мы приступим к трассировке провода, важно понять, что такое тест на непрерывность. Проверка непрерывности — это просто способ проверить, есть ли полная цепь между двумя точками.

Если вы знакомы с основами электричества, то знаете, что для протекания электрического тока необходима полная цепь. Это означает, что должен быть путь от источника питания (например, батареи) через нагрузку (например, лампочку) и обратно к источнику питания.

Если на этом пути есть какой-либо разрыв, то ток не будет течь, и цепь будет «разорвана».

Проверка непрерывности — это всего лишь способ проверки двух точек. Если проверка целостности цепи показывает, что между ними все еще есть полная цепь, то мы знаем, что провод все еще цел и в нем нет разрывов.

Если проверка непрерывности показывает, что есть обрыв цепи, , то мы знаем, что где-то в проводе есть обрыв.

Проверку непрерывности можно проводить с помощью различных устройств, но для наших целей мы будем использовать мультиметр. [1]

Что такое мультиметр?

Мультиметр — это всего лишь инструмент, который позволяет измерять различные параметры, такие как напряжение, ток и сопротивление.

Может также использоваться для проверки целостности цепи и диодов. Мультиметры необходимы для любой работы с электроникой, будь то тестирование цепей, диагностика неисправностей или устранение неисправностей оборудования.

Существует два основных типа мультиметров: аналоговые и цифровые. Аналоговые мультиметры используют стрелку и циферблат для отображения показаний, а цифровые мультиметры показывают показания на цифровом дисплее. Оба типа мультиметров полезны в разных ситуациях.

Цифровые мультиметры обычно более точны , чем аналоговые, что позволяет лучше измерять небольшие изменения напряжения или сопротивления. Кроме того, они очень просты в использовании. Вы просто выбираете функцию, которую хотите измерить (напряжение, ток, сопротивление и т. д.), а затем прикасаетесь щупами к соответствующим точкам цепи. Затем мультиметр отобразит показания на цифровом дисплее.

Цифровые мультиметры также имеют некоторые дополнительные функции, которых нет у аналоговых , например, возможность сохранять показания и измерять частоту. [2]

Отслеживание провода с помощью мультиметра

Независимо от того, какой тип мультиметра вы используете, очень важно понимать, как проводить точные измерения. В этом разделе мы рассмотрим, как использовать мультиметр для отслеживания провода. Процедура будет зависеть от того, где вам нужно проследить провод.

Электропроводка в стене

Если вам нужно отследить провод, который уже установлен в вашем доме, этот процесс относительно прост.

Установите мультиметр в Ом

Во-первых, вам нужно установить мультиметр в Ом. Этот параметр обычно обозначается греческой буквой Омега (Ω).

Вы также можете убедиться, что ваш мультиметр настроен на правильный диапазон. Если вы не уверены, какой диапазон использовать, начните с самого высокого диапазона и двигайтесь вниз, пока не найдете тот, который дает показания.

Удлините конец провода

Чтобы измерить сопротивление провода , вам нужно убедиться, что оба конца провода оголены. Чтобы сделать основной провод длиннее, его можно подключить к удлиняющему проводу. Повторите этот процесс для обоих концов провода.

Конечно, чтобы удлинить провода, сначала нужно снять крышку розетки или выключатель света. Это можно сделать, открутив винты, удерживающие его на месте. Будьте очень осторожны, не прикасайтесь к проводам под напряжением!

Прикоснитесь к проводу щупами

Когда оба конца провода оголены, прикоснитесь одним проводом мультиметра к одному концу провода, а другим проводом к другому концу. Мультиметры имеют два щупа, один красный и один черный. Красный щуп обычно используется для положительного отведения, а черный — для отрицательного.

Подсоедините черный щуп к удлиненному концу кабеля, а красный щуп к каждому концу провода по одному, пока не получите показания мультиметра.

Оцените результаты

Если мультиметр показывает нулевое значение, это означает, что провод действительно подключен и между ними есть сопротивление. Если вы видите значение, отличное от нуля, это означает, что где-то в проводе есть обрыв, или конец, который вы проверили, принадлежит другому концу провода. [1], [3]

Поиск провода в автомобиле

Если вы пытаетесь найти провод в автомобиле, вам потребуется выполнить несколько дополнительных действий.

Отключить все источники питания

Первое, что вам нужно сделать, это отключить все источники питания в машине. Включает в себя зажигание, любые фары и радио. Наконец, извлеките аккумулятор. С помощью гаечного ключа ослабьте болты, которые удерживают батарею на месте, затем осторожно поднимите ее.

Причина этого в том, что вы не хотите, чтобы какие-либо источники питания проходили через провод, пока вы его тестируете. Если по проводу проходит какое-либо напряжение, это может вызвать внезапный скачок напряжения при подключении мультиметра, что может привести к повреждению как мультиметра, так и провода.

Получить защитное снаряжение

Сейчас самое время надеть защитное снаряжение. Поскольку вы будете работать с электрическими компонентами, всегда лучше перестраховаться и надеть перчатки и защитные очки.

Визуальный осмотр проводов

После отключения источников питания и надевания защитного снаряжения, , вы можете приступить к визуальному осмотру проводов. Ищите любые признаки повреждения, такие как истирание или оголенные участки. Это может свидетельствовать об обрыве провода. Используйте переносное зеркало, чтобы лучше рассмотреть провода в труднодоступных местах.

Если вы обнаружите какие-либо поврежденные участки, внимательно осмотрите и обратите внимание на изоляцию. Это позволит вам лучше рассмотреть провод, чтобы увидеть, действительно ли он сломан. Если это так, вам нужно соединить новый отрезок провода.

Как проверить розетку с помощью мультиметра?

Если провод не выглядит поврежденным, то можно переходить к его проверке мультиметром.

Щуп провода

Затем вы должны перевести мультиметр в режим Ом и прикоснуться красным щупом к оголенному концу провода. Затем прикоснитесь черным щупом к любой части провода без изоляции. Если мультиметр дает показание, отличное от 0, значит, связи между двумя точками нет.

Если показания показывают 0, то оба конца провода подключены и проверка завершена!

Если ваш провод оборван, вы вообще не получите никаких показаний. В этом случае вам нужно будет либо вкрутить новый отрезок провода, либо заменить весь провод. [1], [3], [4]

Проверка неисправных проводов с помощью мультиметра

Конечно, отслеживание проводится не только для того, чтобы определить, принадлежат ли два конца провода друг другу. Иногда вам нужно проверить провод, чтобы убедиться, что он плохой. Это также легко сделать с помощью мультиметра.

Отключите провод от любого электричества

Первое, что вам нужно сделать, это убедиться, что провод, который вы тестируете, не находится под напряжением. Это означает, что его нельзя подключать ни к какому источнику питания. После того, как вы убедились, что провод безопасен для работы, вы можете перейти к следующему шагу.

Если вы не уверены, находится ли провод под напряжением, будьте осторожны и предположите, что это так. Это означает особую осторожность при отключении его от любых источников питания, а также полное избегание контакта с проводом.

Установите мультиметр в режим непрерывности

Следующим шагом является установка мультиметра в режим непрерывности. Этот режим позволит вам проверить, может ли провод проводить электричество.

Разместите щупы

Теперь, когда ваш мультиметр находится в режиме проверки целостности цепи, вы можете приступить к проверке провода. Для этого вам нужно расположить щупы на обоих концах провода.

Важно отметить, что нельзя касаться щупов голыми руками. Это не только приведет к ложным показаниям мультиметра, но и может быть опасным.

Проверка показаний

После того, как датчики установлены, можно приступить к измерению. Если мультиметр издает звуковой сигнал, это указывает на то, что провод способен проводить электричество и, следовательно, не поврежден. Показание также должно быть «0». Однако если звука нет, это означает, что провод действительно оборван и его нужно будет заменить.

Конечно, отследить провод с помощью мультиметра не всегда так просто, как выполнить следующие шаги. Иногда вам может понадобиться использовать другие методы, чтобы определить местонахождение конца провода или проверить наличие обрывов в середине провода. Однако описанные здесь процедуры должны стать хорошей отправной точкой. [3]

Часто задаваемые вопросы

Есть ли способ отследить электрические провода?

Отследить электрические провода может быть сложно, особенно если они спрятаны за стенами или закопаны под землю. Однако можно отследить провода с помощью мультиметра.

Все, что вам нужно сделать, это удлинить концы проводов, установить мультиметр на настройку «сопротивление» и прикоснуться одним из щупов мультиметра к каждому концу провода. Если мультиметр показывает «0», значит, вы нашли провод под напряжением. Если мультиметр показывает «бесконечность», значит, вы не нашли провод под напряжением.

Если вы отслеживаете несколько проводов, полезно пометить каждый из них, чтобы вы могли отслеживать, какой из них какой. После того, как вы нашли провод под напряжением, проследите его до источника, чтобы определить, откуда он исходит.

Как отследить провод, на который не подается питание?

Если вы пытаетесь найти обрыв в обесточенном проводе, процесс немного сложнее. Вам нужно будет использовать электронный искатель шипов, чтобы найти разрыв. Как только вы нашли обрыв, вы можете использовать мультиметр, чтобы проверить целостность провода.

Как отследить отдельный провод?

Существует несколько различных способов трассировки одного провода. Наиболее распространенным способом является использование мультиметра для проверки непрерывности. Вы также можете использовать омметр, но это не всегда так точно.

Если вы пытаетесь отследить провод, спрятанный за стенами или потолком, вам может понадобиться металлоискатель

Можно ли отследить оборванные провода с помощью мультиметра?

Если по проводу не течет ток, вы не сможете отследить его с помощью мультиметра. Однако вы можете использовать другие методы, такие как отслеживание провода по его цвету или использование инфракрасной камеры.

Как отследить длинный провод?

Если вам нужно проследить длинный провод, лучше всего это сделать с помощью мультиметра. Вы можете использовать мультиметр для измерения сопротивления провода. При обрыве провода вы увидите изменение сопротивления.

Чтобы отследить длинный провод, сначала подключите один вывод мультиметра к одному концу провода. Затем прикоснитесь другим щупом мультиметра к разным точкам по длине провода. При обнаружении обрыва провода вы увидите изменение сопротивления на мультиметре.

Важно отметить, что этот метод можно использовать только для поиска обрывов проводов, которые не находятся под напряжением. Если вы пытаетесь найти обрыв провода под напряжением, вам нужно использовать другой метод.

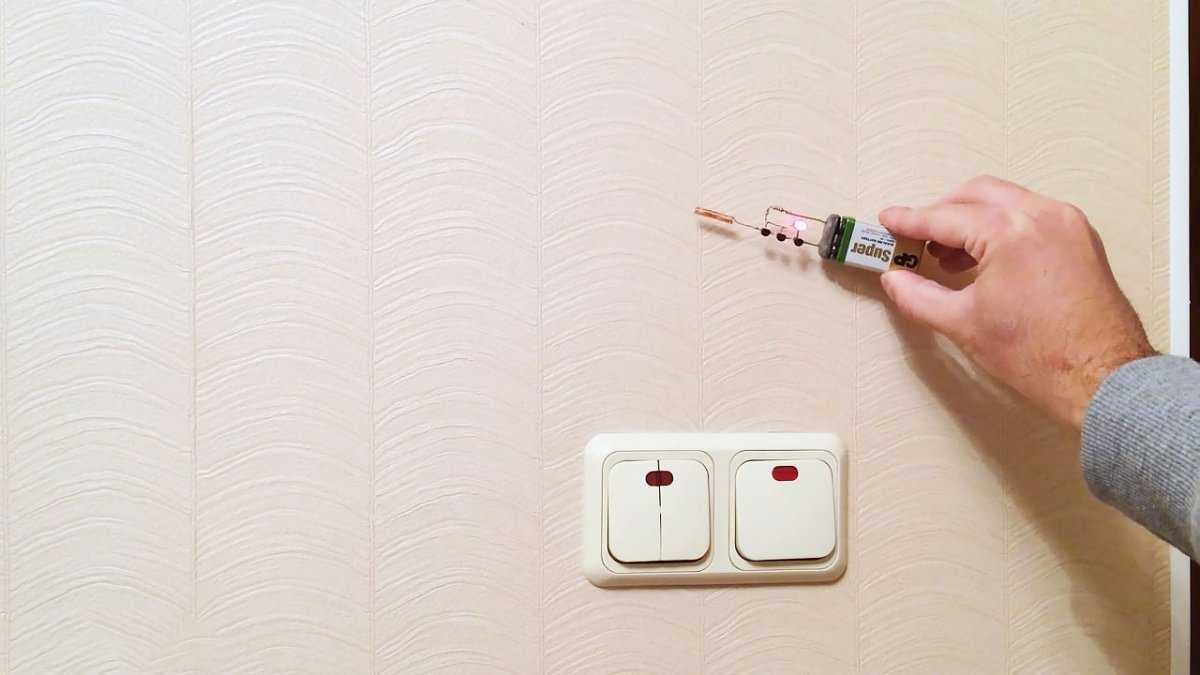

Полезное видео: Как найти провода в стене | Проверка целостности цепи мультиметром

Заключение

Существует множество причин, по которым вам может потребоваться трассировка провода. Может быть, вы пытаетесь найти короткое замыкание или вам просто интересно, куда идет определенный провод. Независимо от ваших причин, мы надеемся, что это руководство предоставило вам информацию, необходимую для успешного отслеживания провода с помощью мультиметра!

Как видите, отследить провод мультиметром не так сложно, как может показаться. Следуя советам и рекомендациям, приведенным в этом руководстве, вы сможете легко найти обрыв провода. Тем не менее, если у вас все еще есть проблемы, не стесняйтесь обращаться за помощью к профессионалам. Мы рассмотрели процедуры отслеживания проводов в вашем автомобиле, а также дома, чтобы вы могли быть готовы к любой ситуации!

Теперь, когда вы знаете, как использовать мультиметр для отслеживания проводов, вы можете легко найти обрывы проводов или определить, какие провода подключены к каким цепям. Это может быть полезно при устранении неполадок с электричеством в вашем доме. Если у вас есть какие-либо вопросы, не стесняйтесь оставлять комментарии ниже, и мы сделаем все возможное, чтобы ответить на них. Спасибо за прочтение!

Каталожные номера

1. https://toolsweek.com/how-to-trace-a-wire-with-a-multimeter/
2. https://www.fluke.com/en-us/learn/ блог/электротехника/что такое цифровой мультиметр
3. https://electrouniversity.com/how-to-trace-a-wire-with-a-multimeter/
4. https://handtoolsforfun.com/how-to-trace-a-wire-with-a- мультиметр/

Как управлять двигателем постоянного тока с помощью Arduino?

Как отследить провод с помощью мультиметра

Вы ищете, «как отследить провод с помощью мультиметра»? Всякий раз, когда вы устанавливаете прибор или устанавливаете электрическое соединение в вашем новом доме. Вам нужно будет проследить некоторые провода, один конец которых находится в распределительном щите, а другой — в потолке или стене.

В этот момент вы можете запутаться, какие концы я должен выбрать из пучка, принадлежащего одному и тому же проводу.

Предположим, у вас есть мультиметр и вы ищете руководство, которое поможет вам найти нужный провод за стеной. Мы обсудим несколько простых шагов для отслеживания электрических проводов в стене с помощью мультиметра.

Как отследить провод с помощью мультиметра

Мы проводим тест на непрерывность или сопротивление с помощью мультиметра, чтобы отследить электрический провод за стенами. Присоедините один щуп к проводу, который нужно проследить от одной розетки.

Подсоедините второй щуп к каждому проводу от другой розетки в вашей комнате, когда оба конца одного и того же провода подсоединены к щупам.

Мультиметр издаст звуковой сигнал или показания изменятся с OL на 0 при проверке непрерывности. В настройках Ом он будет измерять сопротивление. Это означает, что цепь замкнута, чтобы ток протекал по петле.

Ниже мы рассмотрим несколько шагов, поясняющих процедуру:

Шаг 1: Отключите электропитание

Во-первых, отключите питание, сняв печень с основного щита вашего дома. Это необходимо для предотвращения поражения электрическим током при трассировке проводов.

Шаг 2. Удлините провод с одного конца для отслеживания

Целью присоединения дополнительного провода является сокращение расстояния между обоими концами проводки, чтобы можно было подключить щупы мультиметра. Щупы мультиметра недостаточно длинные, чтобы достать из одного конца комнаты в другой.

Соедините один конец провода, который необходимо отслеживать, с дополнительным проводом. Соединение можно сделать с помощью проволочной гайки или просто изолентой.

Шаг 3. Настройте мультиметр на режим непрерывности или сопротивления

Вы можете выбрать режим непрерывности или сопротивления, поскольку вы получите показания только тогда, когда мультиметр обнаружит полную цепь при любом из этих параметров.

Шаг 4. Прикрепите щупы для определения правильного провода

Прикрепите один щуп к концу удлиненного провода. Отнесите мультиметр в ту часть комнаты, где провода идут от первой розетки к другой.

Поочередно подключите второй щуп к проводам этой розетки.

5: Проверка результатов мультиметра

До тех пор, пока оба щупа не обнаружат одинаковые концы проводов, мультиметр будет возвращать показание OL, что означает, что цепь не замкнута.

После того, как вы прочитаете OL на мультиметре, снимите щуп с этого провода и подключите его к другому один за другим.

Когда показания мультиметра меняются с OL на 0, это означает, что на обоих концах имеется один и тот же провод. 0 показаний в тесте на непрерывность означает, что мультиметр обнаружил полную цепь, поскольку ток течет в петле.

Если вы выбрали настройку Ом после завершения цепи. Эти же концы провода присоединяются к щупам, а мультиметр будет измерять сопротивление провода.

Так можно отследить провода в стенах с помощью мультиметра.

Наконечники:

Каждый провод полностью покрыт одним цветом, поэтому оба конца провода будут одного цвета. Например, вы выбрали для трассировки серый провод. Вы должны проверить только серые провода на другом конце, чтобы сэкономить время.

Предположим, в комнате несколько открытых проводов. Вы должны знать, в каком направлении идет набор проводов. В противном случае вам придется проверить все розетки, чтобы отследить провод.

Как проследить провод без питания?

Вы все еще можете отследить провод с помощью мультиметра, если в цепи нет питания. Мы должны проверить целостность проводов, чтобы отследить нужный провод. Прежде всего, убедитесь, куда идут провода. Например, если вы ищете оборванный провод в стене, идущий от одной розетки к другой. Поэтому откройте выходную плату там, где вы ожидаете концы провода, который вы отслеживаете.

Установите мультиметр на сопротивление или непрерывность, так как обе настройки определяют, завершена ли цепь.

Таким образом, мы присоединим один щуп мультиметра к одному из проводов, которые мы отслеживаем. Присоедините второй щуп ко всем проводам в другой розетке. Прикоснитесь всеми проводами к щупу мультиметра. Если провод был обнаружен/отслежен на обоих щупах мультиметра, он покажет вам 0 в режиме непрерывности и сопротивление в настройке Ом.

Таким образом проверьте целостность провода, который вы отслеживаете, до всех проводов в цепи, и тот провод, который показывает непрерывность, является нужным (отслеживаемым) проводом.

Как проверить оборванный провод с помощью мультиметра?

Иногда необходимо проследить провод, чтобы установить безопасное соединение. Иногда нам нужно выяснить, куда идет провод. Проверяя целостность проводов, мы можем идентифицировать или отследить нужный провод, поэтому мы используем мультиметр, чтобы проверить, не оборван ли провод.

Ниже мы подробно обсудили полное тестирование.

Проверка на обрыв провода с помощью мультиметра

Установите мультиметр на сопротивление или непрерывность, чтобы проверить провод на целостность (полный путь). Прикрепите один щуп к проводу, который вы отслеживаете. Подтвердите, куда идет этот провод. Присоедините второй щуп ко всем проводам другой цепи.

Мультиметр покажет 1 или OL, если один и тот же провод не обнаружен на обоих концах. Однако, если мультиметр показывает 0 или очень низкое сопротивление, это означает, что на обоих концах обнаружен один и тот же провод.

Следуйте полному пошаговому руководству ниже.

1. Найдите провода, которые нужно отследить:

Во-первых, вы должны знать, куда идет провод, который нужно отследить, и это может быть другая розетка в вашем доме или между компонентами в вашем автомобиле. Таким образом, вы должны подтвердить, куда идет провод.

Также проверьте цвет провода, который мы отслеживаем. Это поможет идентифицировать провода того же цвета в других цепях, сократив усилия.

2. Мультиметр Настройка для отслеживания провода:

Чтобы проверить обрыв провода, мы должны проверить сопротивление (целостность) с помощью мультиметра. Непрерывность — это способность проводника или цепи пропускать ток. Чем меньше сопротивление, тем лучше непрерывность (проводимость) тока. Чтобы проверить, не оборван ли провод, мы проверим непрерывность провода.

Вставьте черный щуп в COM-порт мультиметра, а красный щуп в порт VmAΩ. Включите мультиметр и установите ручку на знак сопротивления или непрерывности.

Прикоснитесь металлическими концами обоих щупов друг к другу, чтобы проверить, нормально ли работает мультиметр. Теперь возьмите провод, который вы хотите проверить, сломан он или нет.

Подсоедините оба щупа мультиметра (красный и черный) к обоим концам провода. Если провод оборван, мультиметр покажет OL (разомкнутый контур), что означает разрыв цепи или проверяемого проводника.

Вы можете прикрепить щупы мультиметра в любом направлении, так как непрерывность и сопротивление не являются направленными. Это помогает узнать, поврежден ли тестируемый проводник.

3. Оцените результаты с показаниями мультиметра:

Идеальный провод должен иметь нулевое сопротивление, что означает превосходную непрерывность.

Однако, если мультиметр показывает 0 или около 0 Ом, проверяемый провод исправен.

Иногда мультиметр показывает довольно высокое сопротивление, потому что провод поврежден, но не полностью разорван.

Как проверить на обрыв провода в машине?

Следуя электрической схеме, определите провода и запомните, куда они идут. Так что помните, куда в двигателе идет тестируемый (трассировочный) провод.

Настройте мультиметр на непрерывность. Прикоснитесь одним щупом к трассирующему проводу, а другим щупом к остальным проводам, идущим к другим компонентам. Например, если вы проверяете провод датчика давления топлива, вам необходимо проверить провода в разъеме датчика, идущие к ЭБУ.

Если мультиметр показывает 0, мультиметр обнаруживает полную цепь и провод в порядке.

Тем не менее, провод оборван, если мультиметр показывает OL (разомкнутый контур). Если мультиметр показывает слишком высокое сопротивление, проверяемый провод не оборван, а поврежден.

Часто задаваемые вопросы

Как отследить цепь?

Чтобы отследить цепь, выполните проверку целостности цепи с помощью мультиметра. Поместите один щуп на провод или компонент, а другой щуп на разные части проводки, чтобы определить, соединены ли они.

Если ваш мультиметр показывает 0, компоненты соединены в цепь и протекает ток. Однако 1 или OL указывает на открытую линию, что означает отсутствие непрерывного пути для протекания тока.

Как проследить проводку выключателя света?

Может быть два комплекта проводки, один к светильнику, а другой к печатной плате (розетке).

Таким образом, проверьте целостность цепи фаза-фаза, земля-земля и нейтраль-нейтраль от силового конца (розетки) и светового конца.

Проверить целостность проводов; если мультиметр показывает OL, значит провод оборван. Если мультиметр показывает 0, проверяемый провод в порядке.

Как отследить обесточенные электрические провода?

Чтобы отследить оборванные или оборванные провода от цепи, соедините один щуп с проводом, идущим от розетки, и найдите его другой конец, подключив второй щуп к проводам от других розеток.
