Как найти скрытую проводку в стене без прибора: 6 способов найти скрытую проводку под штукатуркой

Содержание

Как найти проводку в стене без прибора своими руками или с помощью мультиметра

Найти электропроводку с помощью специальных приборов, задача не сказать чтобы сложная. Здесь все зависит от качества, стоимости аппарата, а также от правильной настройки и умения им пользоваться. А что делать, если приборов у вас никаких нет, от слова вообще, а проводку найти необходимо прямо сейчас.

Тут уже надо вспоминать старые действенные методы, которые зачастую помогают, но полагаться на них со 100% вероятностью все же не стоит. Тем более, что некоторые китайские индикаторы проводки, стоят сущие копейки, а позволяют сузить пространство для поиска до нескольких сантиметров.

Демонтаж обоев

Если вы проводите дома капитальный ремонт, и нынешнее состояние стен и обоев вас не слишком беспокоит, можно попросту содрать все лишнее со стены, вплоть до основания (кирпич или бетон). Старые штробы после этого могут быть видны визуально, либо прощупываться наощупь, благодаря выпуклостям или наоборот характерным углублениям.
Если стена вообще не оштукатурена, а под обоями голый бетон, то кабельные штробы будут 100% видны даже невооруженным взглядом.

Поиск проводов в стене радиоприемником

Еще один способ — задействование обыкновенного радиоприемника. Настраиваете его на частоту сто килогерц и максимально, насколько возможно приближаете его к стене в том месте, где предположительно должен проходить провод. Провод обязательно должен быть под напряжением.

Для создания существенных шумов и помех включите в розетку бритву, или высокоскоростную болгарку, дрель, пылесос.

Если вы угадали с местом прохождения кабеля, приемник начнет трещать. Чем ближе к штробе, тем сильнее. Вместо радиоприемника можно еще использовать катушечный микрофон, подключите его к магнитофону с колонками, для воспроизведения звуковых помех.

Поиск проводки мультиметром

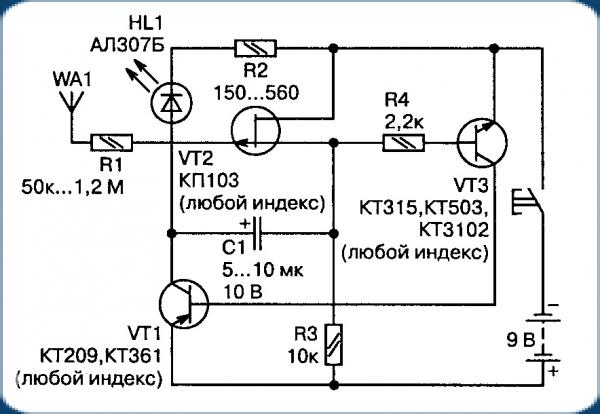

Данный метод подойдет для радиолюбителей. Специальных тестеров для поиска здесь не нужно, но требуется иметь простой китайский мультиметр и полевой транзистор. Полевик может быть одним из следующих марок: КП103А, КП303 или 2SK241.

Включаете мультиметр на измерение сопротивления (200кОм), а его щупы присоединяете к левому и среднему выводу транзистора (сток+исток). Правый вывод используется в качестве антенны. Принцип работы устройства заключается в том, что при попадании полевого транзистора в электромагнитное поле, изменяется его внутреннее сопротивление. А мультиметр как раз это фиксирует.

Там где изменение сопротивления максимально — там и центр залегания проводки.

Если приделать к третьему выводу дополнительную антенку (кусочек медного провода), то чувствительность устройства резко увеличится.

Видео по тематике поиска проводки мультиметром:

Правильная схема эл.

проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

С помощью слухового аппарата

Используя старые слуховые аппараты, например марки АК-1, можно с довольно большой точностью найти скрытую проводку. Выставляете на аппарате режим «телефон» — он нужен, чтобы плохо слышащий человек мог свободно разговаривать по телефону в шумной обстановке. В этом случае аппарат становится восприимчив только к электромагнитным колебаниям, что нам и нужно. Подносите датчик к предполагаемому месту прохождения скрытой проводки, и фиксируете шумы.

Кассетный плеер

К головке плеера припаиваете гибкий кабель (можно взять от USB шнура). Отключаете двигатель моторчика в плеере (меньше шума, да и батарейки экономятся). В проводку подключаете нагрузку. Нажимаем кнопку Play и подводя головку плеера ищем место образования наибольшего гула.
Правда чувствительность данного девайса довольно мала. При удалении проводов от 1см и далее, тем более под штукатуркой, прибор почти не реагирует.

Методы которые не работают

Поиск проводов компасом

Хоть некоторые и рекомендуют данный метод, в реалии вы попросту не сможете создать нагрузкой в домашних условиях такую электромагнитную индукцию, чтобы обыкновенный компас среагировал на это, да еще и точно указал, что это электропроводка, а не обычная арматура. А если еще учесть несколько сантиметров штукатурки под которыми залегает кабель, то что это за чудо компас должен быть и сколько он будет стоить?

Смартфоны

Современные программы рассчитанные на всякого рода айфоны и другие гаджеты, хоть и уверяют, что с легкостью могут найти металлические предметы и реагировать на магнитные поля, следует все же воспринимать как дорогие игрушки, а не приборы способные найти скрытую проводку. И доверять им не стоит ни в коем случае.

Исключение составляет дополнительный девайс-сканер к смартфону от фирмы walabot. Ознакомиться с ним можно в статье Поиск проводки смартфоном — сканер Walabot DIY.
Подводя итого нужно еще раз напомнить, что все вышеприведенные методы имеют очень большую погрешность обнаружения скрытой проводки (зачастую до нескольких десятков сантиметров). И доверять им не стоит.



Чтобы точно определить где залегает провод под штукатуркой, лучше воспользоваться недорогими приборами (Дятел, детектор MS 158), о которых говорится в статье Прибор для определения скрытой проводки, ну а профессионалы могут воспользоваться качественным инструментом Мультидетектором Hilti PS 38.

Ознакомиться и сравнить текущие цены на детекторы от разных производителей можно здесь.

Как найти проводку в стене с приборами и без

Захотелось повесить полочку, перенести дверной проем, случилось короткое замыкание. Подобные ситуации можно перечислять долго. Все они требуют определения точного местоположения кабеля. Иначе есть риск повредить его при проведении работ или остаться без электроэнергии, если случилась неисправность. Разберем несколько действительно работающих способов, как найти скрытую проводку в стене.

Все о самостоятельном поиске скрытой проводки

Особенности линии

Специальное оборудование

Находим без спецприборов

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Самый точный результат даст только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля. Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включают, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

Pexels

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикация погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет обнаружить электропроводку на расстоянии до 7,5 см. Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно влияют расположенные поблизости металлические предметы, высокая влажность поверхности, т.п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаружили. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы. На минимуме может «не заметить» провод.

Pexels

Универсальный детектор

Это сложное оборудование, профессионального или полупрофессионального класса. Может находить линии без напряжения, пластик, дерево. Принцип работы в излучении волны некоторой длины, которая отражаясь от разных материалов, выдает определенные искажения. Результат выводится на монитор. Перед работой оборудование необходимо настроить, чтобы получить образец основания. Особенно сложно исследовать стены из стройматериалов с пустотами типа шалкоблока, пеноблока, т.п. Без подготовки сделать это будет затруднительно.

Есть некоторые особенности, определяющие как найти проводку под штукатуркой с помощью специального оборудования. Каждая из моделей работает только на определенной глубине. Если провод расположен глубже, он не будет найден. Есть у детекторов общее свойство. Лучше всего они определяют объект, лежащий близко к поверхности. Чем ближе он к границе замера, тем ниже точность.

Так, два лежащих рядом проводка могут быть считаны как один. Сложности появляются и в том случае, когда кабели лежат один над другим. Их, скорее всего, определят как один. Из двух расположенных рядом, но разных по размеру объектов определится только больший. Все эти недочеты присущи бытовым моделям. Полупрофессиональные и профессиональные работают намного точнее, но покупать их для разового использования не выгодно.

Pexels

Мультиметр

Для поиска электропроводки его нужно будет немного усовершенствовать, подключить полевой транзистор. Последний имеет три вывода, которые называют затвором, истоком и стоком. Затвор станет своеобразной антенной, поэтому его обычно удлиняют.

К оставшимся двум подключают отводы мультиметра. Его переводят в режим работы омметра, не обращая внимания на полярность. Удлиненную антенну подносят к основанию, медленно веду вдоль него. В процессе важно наблюдать за показаниями. Любое их изменение укажет на близкое расположение провода.

Отвертка-индикатор

Простое устройство, реагирующее на электромагнитные волны, исходящие от работающей электропроводки. Инструкция, как найти проводку в стене индикаторной отверткой очень проста:

  1. Берем инструмент, кладем палец на жало. Это обязательное условие.
  2. Подносим отвертку к стене, не торопясь ведем ее вдоль основания. Расстояние должно быть минимальным, поскольку чувствительность невысока.
  3. Загоревшийся на индикаторном инструменте светодиод подаст сигнал об обнаружении электромагнитного излучения.

Pexels

Радиоприемник

Принимающее устройство поможет в поисках. Чувствительность его не велика, но «показать» канал оно сможет. Радиоприемник включают, настраивают на частоту 100 Гц. Антенну вытягивают, подносят к основанию. Она действует как щуп. Провода должны быть под напряжением, тогда будут создаваться помехи. Они слышны как характерное потрескивание, усиливающееся с приближением к скрытой электропроводке.

Это не все методики поиска, мы описали только наиболее действенные. Неплохой результат может дать тестирование с помощью слухового аппарата или кассетного плеера. Они работают аналогично радиоприемнику. А вот методика с компасом вряд ли сработает. Несмотря на то, что стрелка должна отклоняться под воздействием электромагнитного излучения, его силы будет явно недостаточно, чтобы заставить ее двигаться.

Хорошим решением станет недорогой бытовой прибор типа «Дятел» или «Поиск». Он с достаточной точностью укажет место, где под штукатуркой лежат провода. Если поиски не увенчались успехом, придется вызывать специалистов. Профессиональное оборудование легко справится с такой задачей.

Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получают достаточно точную информацию. Это будет участок, шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев этого будет вполне достаточно.

1. Визуальный осмотр

Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно обнаружить визуально. Поскольку линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.

2. Смартфон

Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в стене с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его. Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.

Материал подготовила

Инна Ясиновская

Как узнать, где в ваших стенах проходят электрические линии

У нас есть доступ к электроэнергии во всех наших домах благодаря электрическим линиям, проходящим через наши стены. Скрывая эти линии за гипсокартоном, мы получаем великолепные дома и линии, защищенные от случайного повреждения. Однако у этого есть недостаток: вы на самом деле не знаете, где расположены линии. Электрические линии обычно прикрепляются к деревянным стойкам, из которых состоит каркас вашей стены.

Тем не менее, эти же шпильки вы, скорее всего, будете использовать, если хотите повесить тяжелое произведение искусства на стене или вам нужно что-то устойчивое, чтобы прикрепить несколько шкафов. Случайный прокол линии электропередач винтом может иметь катастрофические последствия, что может привести к повреждению вашего электрооборудования, потенциальной травме и потенциальному повреждению вашего дома в результате пожара или перегрева. Как узнать, где находится одна из этих линий? Посетите наш блог, чтобы получить несколько полезных советов, на которые вы можете положиться.

Ищите розетки на стене

Одним из самых ярких индикаторов наличия линии электропередач является розетка рядом с вашей стеной. Розетки обычно прикрепляются к стойкам внутри стен с помощью гвоздей, которые прибивают их к боковой стороне стойки. Таким образом, вы можете в значительной степени гарантировать, что шип будет расположен сразу по обе стороны от розетки. Однако это не та стойка, в которую вы хотите засверлить, поскольку электрические линии, питающие систему, обычно проходят прямо по этой стойке. Если вы можете использовать следующую шпильку с любой стороны, вероятность того, что вы случайно перережете линию электропередач, будет намного ниже.

Найдите искатель стоек с датчиком электрической мощности

Искатель стоек — это простой и доступный инструмент, который поможет вам без труда определить местонахождение стоек в стенах. Они удивительно точны, а современные модели часто имеют дополнительную функцию, которая также позволяет определить, где находятся электрические линии. Поток электричества создает магнитное поле, которое довольно легко обнаружить, и многие искатели шипов сочетают эту технологию с устройством для обнаружения шипов, чтобы обеспечить вам еще большее спокойствие, когда дело доходит до уверенности в том, что место, где вы сверлите, безопасно. .

Мы настоятельно рекомендуем приобрести один из этих инструментов в местном магазине товаров для дома или в хозяйственном магазине и найти инструмент, способный обнаруживать электрические токи. Если вы обнаружите шпильку, которую искатель проверяет на наличие электрического тока, перед сверлением перейдите к другой шпильке.

Используйте анкеры для гипсокартона

Анкеры для гипсокартона представляют собой небольшие пластиковые устройства, которые в основном вцепляются в гипсокартон сзади, придавая дополнительную устойчивость любые винты, просверленные насквозь, но не в опорную стойку. Анкеры для гипсокартона не могут выдержать полный вес чего-то особенно тяжелого или громоздкого, а это означает, что их не следует использовать в качестве альтернативы сверлению в стойке. Однако, если вам нужно повесить что-то не особенно тяжелое, лучшим выбором может быть анкер для гипсокартона. Точно так же анкеры для гипсокартона могут быть лучшим выбором для обеспечения дополнительной поддержки чего-то, что требует нескольких винтов. В то время как ваш основной винт всегда должен быть в стойке, использование анкера для гипсокартона для закрепления второй точки добавит стабильности и поможет вам избежать риска случайного касания линии электропередач.

Всегда сверлите центр шпильки

Наконец, если вы хотите избежать риска просверливания линии электропередач, сверлите центр шпильки. Электрические линии обычно проходят по пространству внутри стоек, потому что сам гипсокартон висит прямо на стойках. Это означает, что нет места для электрического кабеля, проходящего непосредственно по передней части шпильки, где вы могли бы сверлить. Поэтому, если вы всегда будете сверлить прямо в центр шпильки, у вас не будет риска перерезать линию электропередач. Тем не менее, будьте осторожны при сверлении — всегда следите за тем, чтобы ваши винты или гвозди входили прямо — проходя под углом, вы можете проткнуть любые линии, идущие сбоку от стойки, что может привести к катастрофе.

Нужна помощь с электрическими линиями в ваших стенах? Будь то ремонт или новая установка, позвоните команде Lightning Bug Electric, набрав (404) 471-3847 сегодня!

Как найти электрические провода в ваших стенах?

Неосторожное сверление любых стен чрезвычайно опасно, так как в ваших стенах есть электрические провода по всему дому, найдите их!

Даже подвешивание рамы для картины может быть опасным, если вы забьете гвоздь не в том месте.

Любая электрическая авария, которая приводит к поражению электрическим током, короткому замыканию или электрическому пожару, подвергает опасности всех в доме.

Чтобы свести к минимуму риск поражения электрическим током и повреждения электропроводки, всегда используйте индикатор для проводов или электрических цепей, прежде чем сверлить стену в вашем доме.

В этой статье вы также научитесь использовать трассировщики на основе розеток и свинца, чтобы защитить себя при выполнении работ по ремонту дома.

Мы обсудили, как найти электрические провода в ваших стенах и как избежать ударов по проводам во время сверления или работы над любым проектом «сделай сам», но как вы можете найти провод в стене?

Мы здесь, чтобы помочь вам!

Поехали!

1. Используйте магнитный искатель стержней:

Магнитный искатель стержней идентифицирует провода, которые удерживают ваши стены.

Магнитные искатели шипов пользуются большой популярностью как среди домовладельцев, так и среди профессионалов.

Магнитный искатель стержней использует магнит для обнаружения гвоздей и шурупов, которые скрепляют вашу стену.

Просто сдвиньте искатель стоек горизонтально, прижав его к выбранной стене.

Провода обычно размещаются в таком положении, чтобы их было легче найти.

Каждый раз, когда магнитный искатель срабатывает, используйте малярную ленту, чтобы отметить место.

Пока вы закончите, у вас будет отличное представление о том, каких мест следует избегать при сверлении стены.

2. Используйте детектор электрических проводов для поиска проводов:

Детектор электрических проводов — еще один инструмент, который можно использовать для поиска скрытых электрических линий.

При обнаружении активного электрического тока это устройство посылает сигнал.

В то время как некоторые детекторы могут обнаруживать провода только через гипсокартон, другие могут обнаруживать провода даже через бетон.

Подключите проводной детектор к розетке, расположенной рядом с областью, которую вы хотите проверить.

Если у вас есть детектор проводов под напряжением, лучше отключить автоматический выключатель в этой части дома.

Передатчик и приемник составляют единое целое.

Передатчик подключен к розетке и посылает сигнал по сети проводов, проходящих через стену.

Приемник поймает этот сигнал и покажет расположение проводов.

Чтобы найти кабели внутри стены, наклоните приемник горизонтально, лучше всего начать с розетки и двигаться наружу.

Держите приемник у стены в идеальном положении для точного считывания.

Малярную ленту можно использовать, чтобы указать, где был обнаружен электрический сигнал, чтобы вы знали, где не сверлить.

3. Использование электрического искателя:

В отличие от магнитного искателя, электроника создает изменяющееся электрическое поле, когда проходит над стенным стержнем.

Детектор шпилек с функцией обнаружения проводов переменного тока — это самое простое оборудование для поиска электрических проводов в ваших стенах.

Вы можете использовать эти искатели шипов для поиска электрических токов внутри стен.

Вы сможете определить расположение и направление кабелей.

Электронный искатель стоек следует перемещать горизонтально вдоль стены.

При обнаружении стойки в стене раздается звук или мигает свет.

Отметьте место всякий раз, когда вы получаете сигнал от искателя, чтобы вы знали, какие области вашей стены следует избегать.

4. Воспользуйтесь видеокамерой:

Несмотря на то, что искатели шпилек могут быть весьма полезными для поиска шпилек и, в конечном счете, электропроводки за стенами, вы можете поискать их.

Если вы не возражаете против небольшого временного отверстия в стене, этот инструмент будет вам очень полезен.

Вы можете заглянуть внутрь своей стены с помощью камеры с гибким прицелом.

Когда будут известны точные места и маршруты, вы можете быть уверены, что места, которые вы решите пробурить или забить, полностью безопасны.

Имейте в виду, что внутри ваших стен абсолютно темно. Купите телескопическую камеру с установленным на ней мощным светом.

Вы можете приобрести камеру с ночным видением, если хотите потратить немного больше денег.

Перед покупкой видеокамеры подумайте о качестве видео: размытое видео не поможет обнаружить проводку за стенами.

Чтобы сфотографировать вашу сложную систему электропроводки, ваша камера должна быть достаточно проворной, чтобы преодолевать препятствия и огибать крутые повороты.

5. Используйте чертеж:

Получение текущих электрических схем вашего дома — это самый быстрый и практичный способ найти электрические провода в ваших стенах.

Благодаря этим планам вы получите точную карту расположения проводов. Вы также будете знать, какой автоматический выключатель назначен каждой комнате в вашем доме.

Эти чертежи потребуются, если вы собираетесь настраивать свои электрические цепи или проводить значительные модификации дома в каждой комнате.

Вы не сможете получить полное представление о своей электрической системе только с помощью искателей шпилек и детекторов проводов.

Эти чертежи можно получить в вашей строительной компании или в органах местного самоуправления.

6. Введите идентификацию:

Другая стратегия заключается в логическом рассмотрении электромонтажных работ.

Как вы знаете, розетка находится рядом, а проводка в стене проходит горизонтально.

Благодаря наличию поблизости розетки можно предположить примерное расположение проводов.

Выключите питание перед тем, как начать сверлить стену, на случай, если ваша оценка была ошибочной.

Некоторые меры безопасности при поиске электрических проводов:
  • Обычно при работе с электрическими компонентами существует определенный риск.
  • Не забывайте соблюдать здравые меры предосторожности при поиске проводов внутри стен.
  • И прежде чем вы начнете сверлить или стучать в свои внутренности, убедитесь, что вас заметят.
  • Перед отключением автоматического выключателя в месте, где вы собираетесь проверить электрическую проводку, отключите все оборудование.
  • На случай, если во время работы будет недостаточно света, держите рядом фонарик.
  • Обязательно используйте инструменты в перчатках и защитных очках, если вы планируете просверлить небольшое отверстие в стене для видеокамеры.
  • Если вы не уверены, находятся ли провода под напряжением, избегайте контакта с внутренней частью стены.
  • Если у вас есть какие-либо вопросы о процедуре, обратитесь к квалифицированному электрику.

Часто задаваемые вопросы: как найти электрические провода в стенах?

Q1. Как определить оборванный электрический провод?

К счастью, при проверке целостности цепи прибор, известный как стандартный мультиметр, может работать как определитель обрыва провода.
Провод можно отремонтировать или заменить после определения места обрыва.
