Как найти угол наклона крыши: Как рассчитать угол наклона крыши

Угол наклона крыши — Построй свой дом

Оформляя разрешение на строительство мне пришлось заранее прикинуть высоту конька будущего дома. Вроде бы дело не сложное, нарисовал на бумаге силуэт будущего дома в масштабе, определил высоту стены в мансарде, представил себя возле наклонной части потолка с точки зрения комфорта использования. Вот и получилось некое видение высоты конька. Но крыша примыкает к стене под определенным углом. А правильный ли получился угол? Вот о том, как рассчитать угол наклона крыши, мы и поговорим в этой статье.

Угол наклона крыши зависит от использования чердака

Перед тем как начинать расчет угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим, чтобы помещение получилось просторным, а потолки высокими. Второй выход, делать ломанную, мансардную кровлю, что является вчерашним днем в архитектуре.

Если угол наклона крыши большой

Но при увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы, из-за увеличения площади скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом  11 градусов и  45 градусов, то во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему усиливают, ставят балки и стропила большего сечения с меньшим шагом, что влечет за собой увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются, так как осадки на такой крыше не задерживаются. Но если крыша будет ломанной, снеговые нагрузки все равно учитываются при расчете верхней ее части. Там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах.

Если угол наклона крыши маленький

Это не значит, что крыша с малым уклоном лучше. Она обойдется по материалам дешевле, но тоже имеет свои нюансы. При малом уклоне велика вероятность того, что влага будет затекать в стыки. А это влечет за собой разработку мер по дополнительной гидроизоляции. Поэтому рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона крыши в зависимости от кровельного материала

Если вы хотите уложить на крышу определенный вид кровельного материала, придется принимать во внимание такой показатель, как максимальный и минимальный угол наклона для данного материала. Минимальные углы наклона крыши прописаны в ГОСТе, но часто производители дают свои рекомендации.

Для того, чтобы вы могли самостоятельно прикинуть угол наклона крыши будущего дома, можно воспользоваться следующей таблицей.

 Как видите, в столбце «Какой наклон ската делают чаще всего», в большинстве случаев есть солидный диапазон. Это дает возможность варьировать внешний вид здания. Ведь кроме практической роли крыша еще и украшение дома. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в специализированных программах, дающих возможность отобразить объект в объемном изображении.

Влияние климатических факторов на угол наклона крыши

На угол наклона кровли влияет количество снега, выпадающее за зиму в конкретном регионе.

Также при проектировании учитываются ветровые нагрузки.

Пример HTML-страницы

По данным многолетних наблюдений вся территория РФ разделена на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карты, закрашены разными цветами, так что ориентироваться несложно. По карте определяете местоположение дома, находите зону, а по ней значение ветровой и снеговой нагрузки.

Расчет снеговой нагрузки

На карте снеговых нагрузок стоит две цифры. Первая используется при расчете прочности конструкции, вторая — при определении допустимого прогиба балок. При расчете угла наклона кровли пользуемся первой цифрой.

Основная задача расчета снеговых нагрузок, учесть планируемый уклон кровли. Чем круче скат, тем меньшее количество снега может на нем удержаться, соответственно, меньшее сечение стропил или больший шаг их установки можно использовать. Для учета этого параметра вводятся поправочные коэффициенты:

угол наклона менее 25°      — коэффициент 1;

угол наклона от 25° до 60° — коэффициент 0,7.

На крышах с углом более 60 градусов снеговые нагрузки не учитываются, так как снег на них не скапливается в достаточных количествах.

Как видно из списка коэффициентов, изменяется значение только на крышах с углом наклона 25° — 60°. Для остальных углов этот коэффициент не учитывается.

Итак, чтобы определить действительную снеговую нагрузку на планируемую крышу, берем значение, найденное по карте снеговых нагрузок и умножаем его на коэффициент.

Например, при расчете снеговой нагрузки для дома в Нижнем Новгороде, угол уклона кровли — 45°. По карте это 4-ая зона, со средней снеговой нагрузкой 240 кг/м². Крыша с таким скатом требует корректировки. Найденное значение умножаем на 0,7. Получаем 240 кг/м² * 0,7 = 167 кг/м². И это только часть расчета угла наклона крыши.

Расчет ветровой нагрузки

Влияние снега высчитать просто, чем больше снега в регионе, тем больше возможные нагрузки. Предсказать поведение ветра намного сложнее. Можно только ориентироваться на преобладающие ветра, местоположение дома и его высоту. Эти данные при расчете угла наклона кровли учитываются при помощи коэффициентов.

Пример HTML-страницы

Положение дома относительно розы ветров имеет большое значение. Если дом стоит между более высокими зданиями, ветровые нагрузки будут меньше, чем в том случае, когда он находится на открытой местности. Все дома по типу расположения делят на три группы:

• Зона «А». Дома, находящиеся на открытой местности — в степи, пустыне, тундре, на берегах рек, озер, морей и т.п.
• Зона «Б». Дома находятся в лесистой местности, в небольших городках и поселках, с препятствием для ветра высотой не более 10 м.
• Зона «В». Здания, которые находятся в районах плотной застройки, высотой не менее 25 м.

Дом считается принадлежащим к данной зоне, если указанное окружение находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м. * 30 = 99 м.) находятся только небольшие одноэтажные дома или деревья, он считается принадлежащим к зоне «Б» (даже если территориально находится в крупном городе).

Коэффициенты высоты здания

В зависимости от зоны, вводятся коэффициенты, учитывающие высоту здания (приведены в таблице). Потом их используют при расчете ветровой нагрузки на крышу дома.

Например, рассчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе и относится к группе «Б». По карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг/м². В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Перемножаем: 32 кг/м² * 0,5 = 16 кг/м².

Но это еще не все. Надо еще учесть аэродинамические составляющие ветра (при определенных условиях он стремиться сорвать крышу). В зависимости от направления ветра и его воздействия кровлю, ее делят на зоны. В каждой из них возникают разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают, так как это неоправданно. Для упрощения расчетов рекомендуют брать показатели из самых нагруженных зон G и H (смотрите таблицы).

Найденные коэффициенты применяют к рассчитанной выше ветровой нагрузке. Если коэффициента два, с отрицательной и положительной составляющей, считаются оба значения, а потом их суммируют.

Найденные значения ветровых и снеговых нагрузок являются основой для расчета сечения стропильных ног и шага их установки. Суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м². Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.

И так, мы подробно рассмотрели вопрос, как рассчитать угол наклона крыши. В следующей статье я расскажу о том, что необходимо знать застройщику.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Пример HTML-страницы

Как рассчитать угол наклона крыши

Автор Кровельщик На чтение 7 мин Просмотров 651
Обновлено 28.09.2022

Процесс сооружения крыши ощутимо затормаживается в результате решения такого важного вопроса, как выбор  горизонтального наклона крыши. Расчет необходимого уклона и выбор соответственного материала крыши — взаимосвязанные вопросы и влияют друг на друга. В зависимости от типа кровли величину наклона необходимо увеличивать.

Следует отметить, что она бывает одно, двух, трех и четырехскатной.

Угол наклона — используется для определения крутизны крыши. А именно соотношение сторон конструкции, измеряется в градусах.

На классический уклон крыши 10 — 20 градусов сильно влияют такие факторы как:

• Материал. Для примера, если материал крыши – металлочерепица, то нужно обязательно учитывать вес при расчетах. Именно поэтому в данном случае угол наклона конструкции не должен быть большим. Особенно это важно в тех районах, где преобладают мощные ветра. Наилучший угол скатов в такой ситуации будет составлять около 22 градусов. Благодаря этому влага не будет собираться, и ветры не будут разрушать конструкцию и гидроизоляцию.
• Климатические условия – количество выпадаемых осадков. При обильных осадках рекомендуется увеличивать уклон для лучшей текучести воды. Важно, что наибольшая нагрузка на все сооружение от снежного покрова будет, когда угол составляет, приблизительно, 30 градусов. Наилучшим будет угол равный примерно 45 градусам. Также следует отметить, что при увеличении угла крыши сильно увеличивается парусность конструкции. Например, если угол увеличить с 10 до 45 градусов, то показатель парусности увеличится в 5 раз. Этот показатель будет сильно влиять на долговечность конструкции.

Содержание

1. О факторах, которые влияют на градус угла наклона крыши
2. Градус угла зависит от местности
3. Как материал может повлиять на наклон крыши?
4. Виды уклонов
5. Как рассчитать угол наклона для односкатной крыши?
6. Как рассчитать угол наклона для двускатной крыши?
7. О факторах, влияющих на уклон крыши двускатной кровли
8. Пример расчетов:
9. Подведем итоги

О факторах, которые влияют на градус угла наклона крыши

Если же кровля является сложной двускатной конструкцией, то на ее угол будет влиять не только окружающая местность, где размещается постройка, но и назначение чердака.

К примеру, если необходимо устроить жилое мансардное помещение, то следует увеличить наклон крыши во избежание протекания и прочих факторов. Если же чердак необходимо использовать для хранения ненужных вещей, то необходимость в увеличении угла наклона отпадает.

Форма кровли влияет на такие факторы:

• Выбор покрывного материала.
• Фасад здания и его вид.

Градус угла зависит от местности

В регионах с преобладанием сильных ветров рекомендуется строить плоскую крышу, чтобы материал не поддавался деформации. Также плоская крыша рекомендуется для солнечной местности, так как там минимальное количество выпадаемых осадков.

И, наоборот, для местности, в которой выпадают обильные осадки (дождь и снег) необходимо принимать максимальный угол наклона, он равен – 60 градусам. Такая конструкция необходима для того, чтобы минимизировать нагрузку осадков на конструкцию.

Как материал может повлиять на наклон крыши?

Известно, что конструктивный материал сильно влияет на градус наклона.

Ниже приведем указание материала и необходимый уклон:

• Кровля из профнастила. Так как данный материал имеет маленький вес и прост в монтаже, то наименьший угол составляет 1 градус. Для долговечности службы материала нужно обращать внимание на рекомендации от производителей.
• Кровля из простых рулонных материалов – рубероид и иные полимерные покрытия. В зависимости от количества используемых слоев материала и метода покрытия угол варьируется в таком диапазоне:
  • Для мембранных кровных покрытий, которые часто используют для монтажа крыш любой сложности, наклон составляет 3 — 6 градусов;
  • Для двухслойного покрытия градус наклона необходимо принимать 14 — 16 градусов, а вот для трехслойного покрытия – 3 — 6 градусов.

При выборе уклона следует знать следующие правило: кровля дома должна нести постоянную и временную нагрузку. Временная – ветер и вес прочих атмосферных осадков. Постоянная – вес всей строительной конструкции и давления материала на нее.

Следует знать, что чем больше и круче будет наклон конструкции, тем большее количество необходимо материала для монтажа.

Полезные советы, которые рекомендуют применять для выбора нужного материала конструкции:

• При покрытии крыши профнастилом, следует помнить о герметизации стыковых швов.
• Если угол уклона конструкции составляет более 10 градусов, то необходимо использовать гидроизоляцию.
• При малом уклоне конструкцию можно покрывать каменной или гравийной крошкой.

Виды уклонов

Широкой популярностью пользуются 2 вида крыш – односкатные и двускатные.

Как рассчитать угол наклона для односкатной крыши?

Односкатная конструкция имеет большую популярность и практичность по сравнению с двускатной. Ее конструкцию можно монтировать в районах, в которых ощущается недостаток древесины.

Из-за маленького уклона уменьшается показатель парусности конструкции, благодаря этому материал более долговечен. Простота конструкции позволяет использовать ее в постройках хозяйственного типа. Односкатная крыша позволяет регулировать уровень сброса атмосферных осадков.

Выделяют такие разновидности конструкций односкатных крыш:

1. Вентилируемые – используются для постройки зданий закрытого типа. Уровень наклона лежит, в пределах от 5 до 20 градусов. Заметно позволяет увеличить срок службы материала вентиляция, которая расположена в пустотах гидроизоляции.
2. Не вентилируемые. Используются для проектирования и постройке террас. Такая конструкция требует специального ухода особенно в холодный период года, так как уклон конструкции составляет 3 — 6 градусов.
3. Комбинированный вариант – теплоизоляция используется на небольшом участке конструкции. Таким образом, производится существенная экономия строительных материалов. Минусом является то что, при обильном наличии снега обязательно необходимо чистить крышу для уменьшения нагрузки на нее.

[arve url=»https://www.youtube.com/watch?v=lksTdWQWs-Y» mode=»normal» align=»center» /]

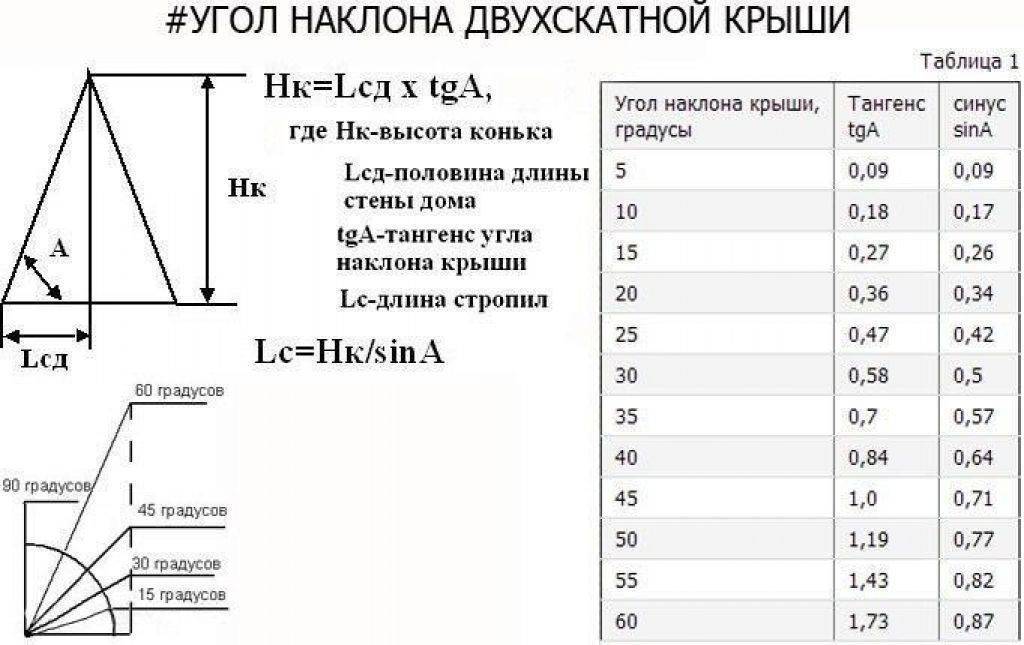

Как рассчитать угол наклона для двускатной крыши?

Несложная  конструкция двухскатной крыши позволяет возводить ее самостоятельно, не обращаясь к помощи специалистов. Материалы для возведения постройки имеют низкую стоимость. Отсутствие непростых технологических расчетов. За счет большого угла водоотвод производится достаточно эффективно.

Необходимо отметить, что двускатная форма конструкции имеет большее количество дизайнерских решений, такие как монтируемые внутрь или выпуклые снаружи декоративные арки. Именно архитектура делает дом уникальным и неповторимым на фоне других зданий.

Стропильная система двускатной крыши подразделяется на:

• Висячие стропила. Стропила такой конструкции двумя своими концами опираются на стены, благодаря этому производится распирающее усилие. Для предотвращения обвала стойки соединяются между собой специальным креплением. Использованию при монтаже конструкции балки перекрытия, которые являются затяжками, висячие стропила хорошо служат для обеспечения долговечности мансардного помещения.
• Наслонные стропила – конструкция, имеющая в своей середине опорную балку. Благодаря ей вес всей крыши передается от конька на несущую стену. Такой вид стропил используется, если продольная длина постройки более 10 м. Так как висячие стропила не обеспечат желаемой прочности конструкции.

О факторах, влияющих на уклон крыши двускатной кровли

В основном угол наклона всего сооружения будет напрямую зависеть от высоты конька. Его высоту следует принимать из того для чего будет служить чердачное помещение. Приведем простой расчет, если необходимо запроектировать мансардное помещение.

Пример расчетов:

Итак, возьмем следующие значения. Например, если ширина фронтона составляет 6 м, далее необходимо поделить ее напополам, получим 3 м, высота кровли на уровне конька будет равна 1,8 м согласно стандартному значению. Далее необходимо найти синус угла Sin A=a/b=3/1,8=1,67.

Из таблиц Брадиса необходимо найти приблизительное значение для синуса угла, приблизительно получаем 60 градусов – это и есть необходимый уклон крыши для используемых значений ширины и высоты конструкции.

Специалисты просят обращать внимание на такой фактор, как наличие теплоизоляции и отопительных труб на чердаке или мансардном помещении. Их размещение влияет на количество осадков, которые будут скапливаться на крыше. К примеру, на двух различных крышах, но с одинаковым уклоном собирается различное количество осадков.

Этот факт связан с тем, что при наличии отопительных труб, некое количество снега будет подтаивать, тем самым будет уменьшаться и нагрузка на конструкцию. При увеличении теплоизоляции количество снега будет наоборот расти, так как количество тепла выходящего из дома уменьшиться.

Именно поэтому расчет угла кровли необходимо проводить до теплоизоляции, чтобы в дальнейшем не возникало никаких проблем с накоплением атмосферных осадков.

Подведем итоги

Существует несколько конструкторских разновидностей формы крыши (односкатная, двускатная и прочие). Выбор одной из них осуществляется исходя из различных факторов, а именно места постройки, использованных материалов, назначения постройки.

Наклон крыши играет важную роль для обеспечения долговечности все конструкции. При постройке крыши используются различные строительные материалы. Для каждого из них свой оптимальный угол.

Многолетняя практика и эксперименты производителей показали, что оптимальный угол наклона составляет 22 градуса. Именно при этом значении достигается золотая середина между парусностью и возможностью отвода атмосферных осадков.

Было выяснено, что для постройки хозяйственных построек лучше подходят односкатные крыши, а для жилых – двускатные. Последние дают возможность проектировать размещение полноценного мансардного помещения.

Рассчитать угол наклона не сложно, в интернете существует масса онлайн калькуляторов, но все-таки сухого математического расчета мало, как говорилось выше проблему нужно решать комплексно, а именно учитывать все факторы.

Как определить уклон существующей крыши

Руководства по проектам изящного домостроения

Кровля

Мастерство за минуту

Если вам нужно определить уклон существующей крыши, все, что вам нужно, это уровень и рулетка. Работая с внутренней стороны крыши, вам понадобится доступ к стропилам крыши, чтобы измерить уклон. Поместите уровень горизонтально вдоль стропила, пока он не коснется обшивки крыши, избегая торчащих кровельных гвоздей. Сохраняя контакт с обшивкой, отрегулируйте угол уровня, пока пузырек не окажется в центре пузырька, и закрепите его на стропиле. Затем прикрепите рулетку к уровню, где она соприкасается с обшивкой, и вытяните ее, чтобы сделать отметку в 12 дюймов. Уклон крыши выражается как подъем над прогоном, поэтому 12 дюймов будет прогоном. Затем поместите ленту на 12-дюймовый. отметьте и измерьте до настила крыши, чтобы получить подъем. Повышение числа прогонов дает вам шаг.

Узнайте больше о кровле:
Руководство по кровли
Как оценить материалы для кровельных проектов
Вентиляция хитрой старой крыши

Предыдущий:

Как это работает: стропильные фермы

Следующий:

Как это работает: строительные нагрузки

Направляющая

Кровля

Глава

Знакомство с кровлей

Кровельные работы


Кровля

Полный ресурс, который включает в себя лучшие материалы и правильные методы для создания прочной, герметичной, привлекательной крыши на любом доме

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по проекту кровли.

Начать бесплатную пробную версию

Инструменты и материалы

• Кровельные покрытия

• Кровельные материалы

• Электроинструменты

• Удобные помощники

• Постановка и лестницы

• Спасательное оборудование

Замена и восстановление кровли

Вентиляция крыши

• Основы вентиляции

• Монтаж

Гидроизоляция

• Подложка

• Капельный край

• Облицовка смежных стен

• Мансардное окно и световой люк

• Дымоход мигает

• Вентиляционное мигание

• Желоба

Установка битумной черепицы

• Расчет черепицы

• Макет

• Монтаж

• Долины

Установка других типов крыш

• Кедровая черепица

• Металл

• Крыши с малым уклоном

• Сланец и плитка

Обслуживание и ремонт кровли

Расчет уклона и подъема с помощью алгебры

Типы крыш, конструкции крыш, кровельные материалы и категории крыш являются одними из важных соображений при строительстве здания. Когда все это установлено, необходимо рассчитать конфигурацию крыши, обычно определяемую уклоном и подъемом.

Крыша представляет собой конструкцию, закрывающую верхнюю часть здания или транспортного средства. Крыши необходимы для предотвращения проникновения нежелательных элементов. Они обеспечивают защиту от дождя, снега, солнца, высоких и низких температур и других неблагоприятных условий окружающей среды. Они также используются в качестве эстетического элемента для зданий. В современных домах и в благоприятных климатических условиях крыши используются как средство для выработки электроэнергии для дома (солнечные батареи).

Некоторые полезные определения

• Стропила: Это балка или набор балок, составляющих каркас крыши.
• Пробег: Прогон определяется как горизонтальное расстояние, измеренное от осевой линии крыши до края крыши.
• Подъем: Подъем объясняется как пройденное вертикальное расстояние на единицу горизонтального расстояния.

Определенные термины могут использоваться для обозначения уклона крыши. Скат крыши – это уклон, создаваемый каркасом крыши. Наклон можно представить как

• Отношение высоты к длине: Это один из самых популярных способов интерпретации шага среди архитекторов, специалистов по строительству и техников-строителей. Его часто представляют как x/12 или x:12. Например, шаг 5/12 означает, что стропила возвышаются на пять (5) дюймов (или в предпочтительной единице измерения, такой как сантиметры, ярды и т. д.) на каждые двенадцать (12) дюймов горизонтального расстояния (прогона) от осевой линии до края стропила. крыша. Таким же образом, шаг 1/12 означает, что стропила поднимаются на один (1) дюйм за каждые двенадцать (12) дюймов его длины. Знаменатель обычно равен 12,9.0057
• Угол: Угол наклона — это угол возвышения от края крыши (самая низкая точка) до центра крыши (самая высокая точка). Представляет собой угол между диагональным стропилом и горизонтальным стропилом или между наклоном и прогоном. Когда угол обеспечен, его можно использовать для получения подъема крыши.
• Процент: аналогичен коэффициенту подъема/расхода и может использоваться взаимозаменяемо. Это, однако, не так распространено, как соотношение подъема/пробега. Чтобы преобразовать соотношение подъем/спуск в проценты, например, 3/12, мы умножаем это соотношение на 100%. То есть 3/12 * 100% = 25%

Категории крыш в зависимости от уклона

• Крыша с высоким уклоном: Этот тип крыши может иметь уклон до 20/12. Высокие скатные крыши имеют крутые скаты. Обычно они используются для отвода воды от дождя или снега с крыши в кратчайшие сроки. Когда лужи воды образуются на открытой поверхности крыши, существует большая вероятность возникновения протечек. Высокие скатные крыши также используются людьми, которым требуется дополнительное пространство для чердаков.
• Обычная крыша: это один из самых популярных типов крыш. Они просты в строительстве и относительно просты в обслуживании. Обычные уклоны крыши обычно составляют от 4:12 до 9:12.
• Крыша с малым уклоном: эти типы крыш сложны в обслуживании из-за затрудненного дренажа, что приводит к образованию водяных луж, которые могут вызвать протечки и скопление мусора. Их шаг обычно составляет от 3:12 до 4:12

.

• Плоские крыши: эти крыши на самом деле не плоские, так как они имеют небольшой наклон, который направляет воду или снег в канализацию. У них шаг от ½:12 до 2:12.

Как правило, целостность кровли также может быть улучшена за счет используемого материала. Некоторые кровельные материалы включают металл, шифер, глиняную и бетонную черепицу, асфальт и солнечную черепицу.

Расчет уклона и подъема

Для расчета уклона и подъема и других важных параметров крыши требуются три уравнения.

Используя теорему Пифагора: (длина стропил)2 = высота2 + длина2 … (уравнение 1)

Используя определение шага: шаг = высота/длина … (уравнение 2)

Использование тригонометрии при заданном угле: Шаг = Тан(угол) … (Уравнение 3)

Примеры

Довольно неопытному кровельщику были даны следующие параметры крыши жилого дома: Длина стропил = 130 дюймов, Длина стропил = 120 дюймов. Найдите подъем, уклон, угол и, возможно, категорию используемой здесь крыши.

Учитывая длину стропила и длину прогона, мы можем применить теорему Пифагора для расчета подъема:

Из уравнения 1 выше мы имеем:

1302 = Высота2 + 1202

Высота2 = 16900 – 14400

Высота2 = 2500

Высота = 25001/2

Высота = 50 дюймов 900 07

Чтобы рассчитать шаг, мы применяем уравнение 2 выше:

Шаг = рост /Run

Шаг = 50/120

Это можно упростить следующим образом:

Шаг = 5/12 или 5:12

Из приведенного выше значения шага можно сделать вывод, что крыша имеет обычный тип.

Для расчета угла наклона применим уравнение 3:

Шаг = Tan (угол (в градусах))

Угол (в градусах) = Tan-1 (шаг)

Угол (в градусах) = Tan-1 (5/12)

Угол (в градусах) = 22.62o

Строитель крыш должен возвести крышу со следующими параметрами, полученными из архитектурного чертежа: высота = 9 футов и длина = 12 футов. Рассчитайте угол, шаг и длину стропил. Также определите, к какой категории крыш он будет подпадать.
