Расширительный бак для водоснабжения: устройство гидробака, установка, расчет

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Содержание статьи:

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Галерея изображений

Фото из

Гидроаккумулятор в системе водоснабжения

Емкость для создания резерва воды

Средство защиты от гидроудара

Устройство для автоматизации откачки

Гидроаккумулятор в насосной станции

Гидробак в паре с погружным насосом

Как дополнительное оборудование

Гидроаккумулятор и блок автоматики

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

• резервуары со сменной грушей;
• емкости с фиксированной мембраной;
• гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидроаккумулятора

Закрытые работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

• для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
• устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

• Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
• Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
• Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
• Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

• Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
• Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
• Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
• Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Галерея изображений

Фото из

Небольшой по объему гидробак

Бак с поверхностным насосом

Гидроаккумуляторы со скважинными насосами

Объем гидробаков для погружных насосов

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд. ),

где:

• Vt — полный объем гидробака;
• Amax – максимально возможное расходование воды в минуту, литр;
• К – коэффициент (см. табл.), зависящий от мощности насоса;
• P_max – настройки реле при отключении оборудования, бар;
• P_min – настройки реле при запуске оборудования, бар;
• P_возд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

• рабочее давление;
• страна производитель;
• больший или меньший объем;
• сменная или нет резиновая мембрана;
• мембрана для технической или питьевой воды;
• материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Галерея изображений

Фото из

Вертикальный гидробак без опор

Гидроаккумуляторы средней емкости

Мембранные баки с ножками

Особенности вертикальных моделей

Схемы подключения гидробаков

Для системы горячего водоснабжения проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

• манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
• запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

• обратный и запорный клапан;
• группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

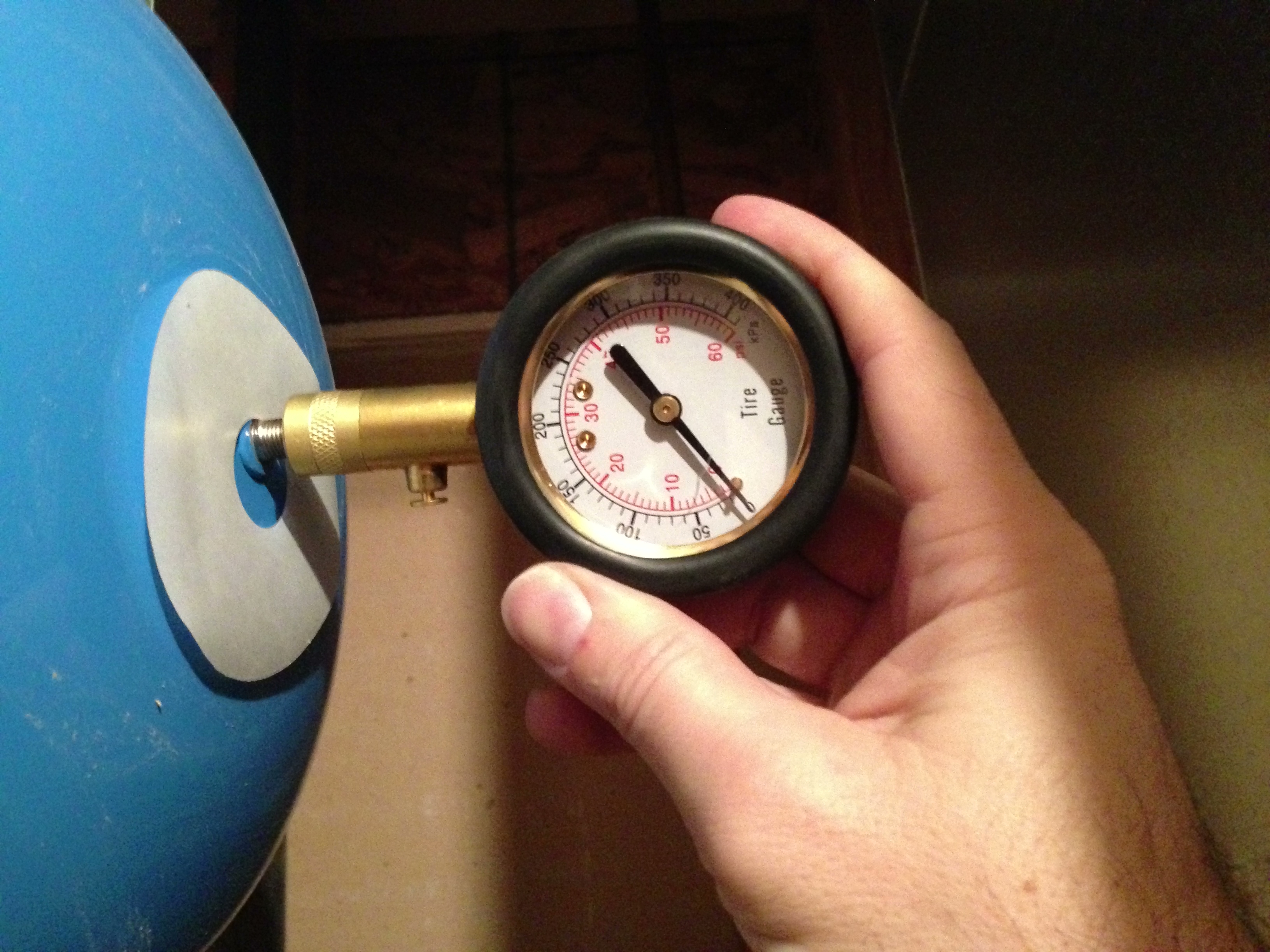

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и . Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования , аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.

Давление в расширительном бачке водоснабжения

На чтение 4 мин. Просмотров 8.9k. Опубликовано 19.12.2018 Обновлено 18.06.2020

Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.

Характеристика закрытых расширительных баков

Главная задача расширительных бачков – поддерживать давление в заданных пределах.

Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.

Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:

1. Резервуары, предусматривающие замену груши.
2. Баки со стационарно установленной мембраной.
3. Емкости, не имеющие в конструкции мембраны.

В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Регулировка гидробака в обвязке водонагревателя

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Правила обслуживания гидробака

Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.

Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.

Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.

Какое давление должно быть в расширительном баке системы водоснабжения

На чтение 4 мин. Просмотров 960 Опубликовано 24.04.2019 Обновлено 25.04.2019

Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.

Функции расширительных баков для систем водоснабжения

Давление в расширительном баке устанавливают в пределах 1-3 бар

Расширительный бачок с внутренним давлением универсален, поэтому использоваться может для нескольких целей. Первый способ применения – в системе нагрева воды бойлерами в качестве дополнительной емкости для отвода при тепловом расширении. Другой способ применения – гидроаккумулятор.

Несмотря на разные выполняемые функции, бак в обоих случаях имеет идентичную конструкцию. Состоит из стального корпуса закрытого типа с внутренним пространством, которое разделено пополам эластичной мембраной. В верхнем отсеке содержится сжатый воздух (иногда используется азот), а в нижний закачивается жидкость.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Чтобы избежать потерь воды, дополнительно используют расширительный бачок, устанавливаемый над бойлером. Он принимает в себя излишек. Полезное пространство внутри бака должно составлять примерно 10% от объема бойлера.

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Как измерить давление в расширительном бачке

Существует два способа узнать, под каким давлением газ находится внутри. Если к расширительному бачку с внешней стороны прикреплен манометр, его шкала покажет данные показатели. Желательно убедиться, что устройство работает правильно. Предварительно перекройте клапаны, чтобы отмежевать емкость от системы водоснабжения. Спустя 10 минут нужно сперва накачивать, а потом снова спустить воздух в баке, при этом наблюдая за поведением стрелки. Если она смещается, а движения ее плавные, то все в порядке.

Если на баке отсутствует встроенный манометр, необходимо воспользоваться портативным аналогом. Съемное устройство для измерения давления имеет такой же разъем, какой есть на выпускном клапане расширительного бачка в верхней части. Его нужно надеть и плотно закрепить. Затем открыть клапан, чтобы манометр с баком стали одной системой. Стрелки устройства покажут текущее внутреннее давление.

Регулировка показателей

Временами давление в расширительном бачке падает, поэтому его нужно периодически подкачивать, чтобы эффективность устройства оставалась на прежнем уровне. На каждой мембранной емкости есть золотник. К нему можно подключить велосипедный или автомобильный насос, либо баллон со сжатым газом.

Накачать мембранный бак водоснабжения можно вручную или с использованием автоматического насоса. Если используете баллон со сжатым воздухом, дополнительные усилия не требуются. Нужно соединить его с емкостью специальным шлангом. Затем открыть на баллоне клапан, выпускающий газ, который под давлением сам наполнит закрытый расширительный бачок.

Необходимо внимательно следить за показаниями манометра, чтобы вовремя закрутить клапан, как только внутри установится правильное давление.

Гидроаккумулятор: назначение, настройка, выбор объема.

10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:

Включение насоса — 1,5 бар

Выключение насоса — 3,0 бар

Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

V_t = K x A_max x ((P_max+1) x (P_min +1)) / (P_max — P_min) x (P_возд. + 1)

A_max — расчетный максимальный расход воды (литр/мин)

К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)

P_max —давление выключения насоса, бар

P_min — давление включения насоса, бар

P_возд. — давление в воздушной полости гидроаккумулятора, бар

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар

P_min = 1,8 бар

P_возд. = 1,6 бар

А_max = 2,1 м³/ч (35 л/мин)

K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

V_t = 31,41 литр

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».

Как накачать давление в расширительном баке котла

Расширительный бак в системе отопления предназначается для компенсации перепадов давления жидкого теплоносителя, которое происходит при пусках и остановках тепловой сети. Такое явление объясняется температурным расширением воды либо другого теплоносителя — антифриза.

Для того чтобы выполнять свои функции, внутренняя полость такого защитного устройства разделена на 2 части мембраной — воздушную и водяную.

Первая имеет предустановленные параметры по давлению, которые в процессе эксплуатации могут падать, поэтому пользователю нужно знать, как накачать давление в расширительном баке котла.

СодержаниеПоказать

Конструкция и назначение расширительного бака

Расширительный бак — навесной герметический металлической сосуд, внутренний объем которого поделен эластичной газоплотной мембранной на 2 области, верхнюю, наполненную воздухом или азотом и нижнюю — водяную, для сетевой воды.

В нижней части размещен патрубок для присоединения к системе. В воздушной области установлен ниппель для поддержания расчетного давления.

В этих сосудах жидкий теплоноситель не имеет контакта с воздухом, в связи, с чем снижает его коррозионная активность. Допустимое давление в сосуде допускает их успешно интегрировать в любую гидростатическую схему.

Узлы расширительного бачка

Мембрана может устанавливаться как со сменным вариантом, так по постоянной схеме. Цена первых намного выше, зато такие установки более предпочтительны, так как при разрыве мембраны не потребуется менять весь агрегат.

При покупке расширительной емкости для отопления, нужно быть внимательным, чтобы ошибочно не приобрести модификацию для водоснабжения.

Правильное давление в расширительном баке

Показатель свободного объема воздушной области, при температуре окружающего воздуха 18-20 С, равен статическому давлению в расширительном бачке водного сектора. При этом мембрана находится в равновесном состоянии, а давление воды и воздуха скомпенсированы. На   10 м   напора сети отопления необходимо около 1 атм.

Для нормального функционирования системы теплоснабжения нужно создать давление в воздушной полости равным паспортному значению расширительного устройства.

Многие агрегаты поступают в сеть с уже созданным рабочим параметром в воздушном секторе, их накачивать перед установкой не требуется.

Основной массе расширителей для хорошей работы хватает 0.9 атм. Это объясняется давлением, создаваемым мембраной в процессе использования. Её усредненный показатель равняется 1.2 атм.

Если система теплоснабжения обустраивается не по традиционной схеме, перед тем как накачать расширительный бак выполняют индивидуальные расчёты: калькулируется объем  сетевой воды  и первоначальное давление заполнения воздушной камеры.

Бак в простейшей схеме

Норма для разных моделей

Расширительные устройства используются в новейших  системах теплоснабжения и практически заменили открытые расширители.

На рынке климатической техники достаточно таких предложений по маркам, как западных, так и отечественных производителей, в основном они рассчитаны под стандартные закрытые и открытые тепловые схемы, могут быть установлены в любом месте, неприхотливы к монтажу и исключают контакт теплоносителя с воздухом.

За давлением в баке нужно следить

Наиболее популярными моделями у российских покупателей считаются следующие модификации расширительных баков:

• Россия STOUT, материал синтетический каучук, предел — 1.5 атм.
• Германия, Reflex, материал: синтетический каучук, предел — 1.5 атм.
• Италия, CIMM, материал: синтетический каучук, предел — 1.5 атм.
• Россия, UNIGB, материал: синтетический каучук, предел — 1.5 атм.
• Италия, Zilmet CAL — PRO 35 на ножках, материал: синтетический каучук, предел — 1.5 атм.
• Россия-Нидерланды, Flamco Flexcon R 425 (FL 16416RU), материал мембраны: бутиловый каучук, предел — 1.5 атм.
• Россия, Джилекс 80 В, материал мембраны: синтетический каучук, предел — 1.5 атм.
• Италия, VRV 50 Aquasystem, материал мембраны: синтетический каучук, предел — 1.5 атм.

Обслуживание расширительного бака: проверка показаний, подкачка давления

На отопительной системе установлены манометры, при помощи которых проверяется давление в сети. На расширительном бачке установлен ниппель для воздуха. Он  по форме  аналогичен, установленным на автошинах.

Поэтому закачивать воздух и откорректировать давление, можно  самым простым автомобильным насосным комплектом с манометром.

Перед тем, как проверить показание давления в воздушном секторе бака или качать воздух, нужно подготовить установку и учесть разницу единиц измерения давления.

Авто манометр показывает в МПа, поэтому показатель на шкале необходимо перевести в атмосферы/бары:

1Бар=1атм=0.1МПа.

Проверка работоспособности расширителя:

• Контроль на внешние повреждения и коррозию — 1 раз/6 мес.
• Проверка показаний параметров среды в воздушном секторе — 1 раз/6 мес.

Накачка давления в расширительный бак: пошаговое руководство

Для накачки бака пользуются манометром на насосе, можно прокачку выполнить и специальной компрессорной станцией.

Алгоритм действий:

1. Отключается котел.
2. Сливают воду из него, предварительно закрыв вентиля на подаче и обратке системы.
3. Закрывают кран подпитки.
4. Кран ГВС котла оставляют открытым, открывают вентиль ГВС на смесителе, через который будет сливаться котловая вода. Возможно, дренировать воду через нижний специальный котловой штуцер.
5. Контролируют процесс дренажа по стрелке на манометре, оно должно показывать «0».
6. К ниппелю, расширительного бака подключают насос.
7. Поднимают давление в воздушном отсеке до 80% от допустимого — 1.5х 0.8 = 1.2 атм. Если накачать больше бак работать не сможет.
8. После это запускают систему отопления в обратном порядке.

Причины снижения давления в расширительном баке

Когда настенная расширительная емкость заполнена верно, то стрелка манометра движется плавно без каких-то скачков. Если неправильно подкачивать, лишний воздух станет вытеснять избытки горячей воды из водяного сектора, тем самым увеличивая давление в отопительной сети.

Напротив, низкие показатели в воздушном отсеке, приведут к тому, что теплоноситель просто выгнет мембрану и наполнит весь объем. В результате при росте температуры воды в сети сработает сбросной защитный клапан.

Другие способы устранения неполадок

Проверка параметров в расширителе включена в перечень ежегодного техобслуживания котла. Когда в процессе испытания через дренажный вентиль идет воздух, а стрелка манометра в газовом секторе снизилась до атмосферного, значит, в баке пробита мембрана и её нужно поменять.

Склеиваться мембрану не рекомендуют, поскольку она работает циклично на растяжение/сжатие, что вызовет повторное разрушение склеенного соединения, причем в самый неподходящий для котла момент.

Допустимые неполадки расширительного бачка:

1. Стрелка на манометре в отопительной системе сильно колеблется и имеет высокое значение даже при низкой температуре теплоносителя из-за отсутствия воздуха в полости — необходима подкачка воздухом расширителя.
2. Повреждена мембрана — необходима замена на оригинальную в сервисном центре.
3. Поврежден корпус, выполняют восстановление целостности в сервисном центре.
4. Пропускает ниппель воздушного сектора –требуется продуть, и подкачать сосуд воздухом.
5. Малый объем расширителя — нужно выполнить новый расчет и заменить устройство на новую модификацию.
6. Утечка теплоносителя из воздушника из-за повреждения мембраны — необходима замена на оригинальную в сервисном центре.
7. Давление теплоносителя низкое, он не поступает в верхнюю точку сети, из-за отсутствия воздуха (азота) в расширителе — потребуется заполнить воздухом установку.

Таким образом, подведя итог, нужно отметить, что требованиями эксплуатации тепловых сетей для компенсации температурного расширения теплоносителя в системах, как закрытого, так и открытого типа положено выполнять компенсацию температурного расширения сетевой воды с применением расширительных баков.

Их предварительно рассчитываются под технические характеристики внутридомовой системы отопления. В процессе эксплуатации такие устройства должны периодически обслуживаться и заполняться рабочим агентом: воздухом или азотом.

Сервис бака аквааккумулятора, или можно ли подкачать мембранный расширительный бак, не спуская воду из системы?

Можно ли подкачать закрытый расширительный бачок (аквааккумулятор) под давлением воды? Скорее всего нет. Но мы тоже не лыком шиты! Если чего-то нельзя, но очень хочется, то мы в лепешку разобьемся, но что-нибудь придумаем

Дмитрий Белкин

Дорогие друзья. есть в нашем хозяйстве такая штука, как мембранный бак. Он же закрытый расширительный бак. Он же аквааккумулятор. Причем очень вероятно, что баков таких у нас не один, а два, или даже больше. Скорее всего один такой прибор есть в водопроводе, и у многих присутствует он и в системе отопления. Бак такой должен находиться под давлением, или, проще говоря, должен быть накачан. Для накачивания используется автомобильный насос для подкачки шин.

Как же мы обычно накачиваем наш бак? Первым делом мы сливаем воду из системы. Затем мы снимаем крышечку, закрывающую воздушный ниппель, подсоединяем к ниппелю шланг насоса и начинаем подкачивать. Давление воздуха мы контролируем манометром, который чаще всего подсоединен прямо к насосу.

Какое давление воздуха должно быть в баке без воды? На хорошем баке это должно быть написано. На моем написано (у меня хороший бак). Давление воздуха должно быть на 2 десятых атмосферы ниже, чем давление включения водяного насоса. Вы знаете давление включения водяного насоса? Если не знаете, значит зря сливали воду. Это надо было узнать заранее.

Но мне всегда лень сливать воду из водопровода и особенно из отопления. А подкачать бак бывает нужно. Что же делать? Можно ли подкачать бак, если он находится под давлением воды? Я думаю — можно, но очень осторожно! Для того, чтобы понять, до какого давления воздуха нам качать наш бак, нам надо хорошенько разобраться, как он работает с точки зрения физики. К счастью законы здесь банальные и никаких формул не понадобится. Обойдемся словами.

Давление воды и давление воздуха

В этой статье я сначала рассматриваю проблему с теоретической точки зрения. Беру даже не сам бак, а идеальную модель и смотрю, какие происходят в нем процессы. И только ближе к концу статьи я указываю, чем же отличается наша идеальная модель от реального бака

Это, как говорят в Одессе, две большие разницы. Вода несжимаема, поэтому создать давление в водопроводе за счет сжатия воды нельзя в принципе. А за счет чего можно? За счет всего двух вещей. За счет растягивания водой всего, что можно растянуть. Например, труб или шлангов.

Сумасшедшая идея!

Я думаю, что гибкий садовый шланг длиной от 25 метров и больше вполне может выполнять роль нашего бака, который, кстати, и подкачивать не нужно. Но и запасать воду он не будет. Будет только защищать от акваударов. Так что идея годится только для полива огорода, но никак не для водопровода.

Более рабочая идея — создать давление воды с помощью воздуха. Воздух, как раз, сжимается очень хорошо и может действовать просто как пружина. Именно поэтому он и используется в закрытых расширительных баках. Обратимся к следующей схеме. На ней я изобразил расширительный бак. Но условно, чтобы можно было понять, как он действует с точки зрения принципа, а не реального устройства. Здесь все очень упрощено. Мы имеем цилиндр, в котором ходит поршень. С одной стороны поршня вода, с другой воздух. Главный физический закон, который нас будет интересовать, заключается в том, что при уменьшении объема газа при постоянном весе газа и температуре, давление увеличивается. Зависимость линейная. Уменьшили объем в 2 раза — давление выросло в 2 раза.

Идеальный расширительный бак

У нас создано давление воздуха, но вода не подключена

Идеальный расширительный бак

Давление воздуха есть, воды нет.

Предположим мы накачали наш бак справа воздухом до давления 1 бар по манометру. В этом случае, совершенно очевидно, поршень под давлением воздуха будет прижат к левому торцу нашего цилиндра. Предположим, мы поместили слева какое-то пренебрежимо малое количество воды. Ну 1 грамм, или 1 наперсток, или 1 куб.см. неважно. Вопрос. Под каким давлением будет эта капля воды находиться? Под давлением 1 атмосфера. На самом деле чуть больше, ибо эта капля сдвинула на какой-то микрон наш поршень, объем газа уменьшился и давление возросло. Но поскольку количество воды пренебрежимо мало, то и рост давление тоже рассматривать не будем. Что тут еще важно? То, что поместить эту каплю в левую часть бака мы могли только используя устройство (насос), создающий давление большее давления воздуха, ибо мы действуем водой против воздуха. В нашем случае это более одного бара.

Начинаем заполнять бак водой

Идеальный расширительный бак

Слева вода, справа воздух. Давление воды уравновешивается давлением воздуха. Давление обеих субстанций в два раза больше давления воздуха в баке без воды

Что же произойдет, если мы заполним бак водой наполовину объема? Объем воздуха уменьшится в 2 раза. Было давление в пустом баке 1 бар. В наполовину заполненном водой стало 2 бара. Давление в водопроводе тоже стало 2 бара. Все очень логично. Можем мы еще четверть бака воды слева загнать? Давайте считать, что да. Можем. В этом случае объем, занимаемый воздухом, уменьшится еще в 2 раза и мы получим давление воздуха 4 атмосферы. Давление воды в системе будет тоже 4 атмосферы.

До какого объема мы можем сжимать воздух справа? В идеальной схеме, я думаю, очень сильно. Полагаю, пока воздух не станет жидким. В реальных условиях мы, все-таки, имеем не поршень, а резиновую грушу, и я нигде не видел в характеристиках реальных баков указание на максимальный объем воды в них (дополнительная информация есть ниже). Полагаю, все регулируется здравым смыслом, а именно разумными пределами включения и выключения насоса. И давайте, наконец, переходить от идеальных схем к реальным вопросам.

Идеальный расширительный бак

Воздух сжат водой. Давление воздуха в 4 раза больше давления того же воздуха в том же баке без воды

Чем приведенная идеальная схема отличается от реального расширительного бака?

Многим. У нас нет поршня. Вместо поршня у нас резиновый мешок, который под давлением сминается. Никаких средств для аккуратного складывания мешка не предусмотрено. Мнется мешок как хочет. Очевидно, образует всякие складки. Когда вода врывается в мешок, она эти складки расправляет. Опять же мешок этот имеет шов.

Резина сама по себе тоже растягивается, чем вносит некие нелинейности в описываемый процесс.

И вообще, все законы про зависимость давления и объема (Бойля Мариотта) писались для идеального газа и идеальных условий. Практически рассматривались только молекулы и все. С реальным газом, тем более с воздухом, который является смесью газов, все сложнее, конечно.

В реальной системе есть сопутствующие факторы. Такие как качество резины, качество бака, настройка оборудования, на котором бак производился, бригада рабочих, которая эти баки делала. Уверен, что баки, сделанные рабочими из Албании будут отличаться от баков, сделанных рабочими из Сербии. Не говорю, кто сделает лучше — не знаю. Но то, что будут отличаться — совершенно точно.

Давление включения и выключения насоса

Что произойдет, если вся вода из бака уйдет, а насос не включится? В нашем баке, накачанном в пустом состоянии до 1 бара минимальное давление воды составляет 1 бар. То есть, вода наша вытекает, давление уменьшается и после 1-го бара должно просто рухнуть на ноль. Просто потому, что воды нет. Кончилась. Мотор начинает работать и вся система испытывает непредвиденную нагрузку. Вода выстреливается из насоса, бьет по трубам и гасится мембраной бака, которая принимает на себя весь удар. Это все не очень комфортно и довольно опасно. Куда лучше, если насос включится, когда в баке еще есть вода! Но не слишком много. В нашем случае насос должен включиться, когда давление воды больше 1 бара. На сколько больше? Если сильно больше, то мы сократим количество накопленной воды и увеличим периодичность включений насоса (чаще будет включаться и на меньшее время), что не есть хорошо. Вот теперь мы начинаем понимать, почему нам советовали накачивать бак на 2 десятых бара меньше давления включения насоса. В этом случае в момент включения насоса в баке будет разумный уровень воды. Разумный — значит обоснованный производителем.

А когда же нам надо выключать насос? Очевидно, тут мне скажут, что включать надо на 1 баре, выключать на 4. Тогда наш бак накопит феноменальные три четверти объема воды. Но это неудобно и некомфортно с точки зрения «пойти помыться». Комфортно включать на трех и выключать на четырех. В самом крайнем случае включать на двух и выключать на четырех. Вот и считаем. Если разница давлений всего в 2 раза, то и бак наш максимум способен половину объема использовать.

Требования производителей

Производители хороших баков утверждают, что нельзя допускать до того, чтобы воды в баке было больше половины. Так производители страхуются от гарантийных случаев. У меня лично хороший бак известного производителя, купленный у представителя и я много раз испытывал свой бак на прочность описанным выше способом и ничего с ним не произошло.

Чем хороши в хозяйстве очень большие расширительные баки?

Привожу абстрактный пример. У нас бак 100 литров полного объема. Накачиваем его одним баром. Включение насоса ставим на 3 бара, а выключение на 4. При этом в баке минимальный остаток воды будет больше полбака (более 50 литров). Работать наш бак будет на диапазоне где-то 12 литров. То есть насос включается каждые полторы минуты. Я думаю, что насос выдержит такой ритм, но зато мы получаем супер комфортный водопровод, в котором горячая вода в душе не «гуляет» у нас за счет изменения давления. Имею ввиду довольно распространенный случай, когда горячая вода остывает с уменьшением давления в водопроводе, а потом опять горячеет по мере работы насоса на повышение давления.

А если предположить, что мы стоим в душе с намыленной головой и выключается свет. Что мы думаем? С баком, который отрегулирован до почти полного осушения мы не знаем, сколько у нас в баке воды осталось, даже если бак столитровый. Вполне возможно выключение электричества нас застало, когда бак совсем на исходе! А в моей предложенной выше схеме, неосушаемый остаток целых 50 литров. Мне точно хватит воды для того, чтобы закончить мытье головы и туловища даже. Даже думать нечего! Нужно только крикнуть жене, чтобы свечку принесла.

А как же, все-таки, подкачать бак с водой?

Предупреждение!!!

Производители баков запрещают накачивать баки с водой. Они утверждают, что такие действия могут повредить мембрану. Возможно, дело в том, что резиновый мешок совсем даже не похож на поршень. Он может расположиться в баке неровно. Может образовать некие складки, может растягиваться каким-то непредвиденным образом и все такое. Так что все нижеописанное весьма опасно для повторения. Хотите — делайте на свой стах и риск. Лично я со своими баками делал такое не один раз (а два или три).

У нас может быть всего две неисправности бака, которые связаны с давлением воздуха. Если давление слишком велико (бак перекачан), либо мало (бак сдулся).

Если бак перекачан, то мы испытываем падение стрелки водяного манометра до нуля, и, только затем, включение насоса. Например, давление включения 2 бара, давление воздуха 3. Стрелка спускается до трех бар, потом резко падает до нуля, насос включается.

Бак недокачан. Вы знаете, в этом случае он должен бы как-то работать, пока не сдуется полностью. Если бак у нас сдувается, то мы получаем увеличение остатка воды в баке. При этом работает насос все более и более короткое время. Ведь накачивать ему нужно все меньше и меньше! И, кстати, время до включения уменьшается. В итоге, давление воздуха в баке пропадает. Он полностью заполняется водой и начинает «мигать», то есть, лихорадочно включаться-выключаться.

Таким образом, в системе под давлением вообще не так уж просто определить наличие проблемы!

Если бак перекачан, то давление нужно стравить через ниппель. Если бак недокачан, надо мерить, сколько он накапливает воды. Тогда, зная давление включения и давление выключения насоса можно определить, хотя бы примерно, сколько воды он должен закачивать за один сеанс.

Не зная, сколько в баке воды, мы не сможем точно определить давление воздуха. Можем действовать только приблизительно.

Если насос водопровода залихорадило, а слить систему сложно, некуда, неохота и так далее

• Выключаем его из сети.
• Подсоединяем к расширительному баку воздушный насос. Лучше электрический. Но только не патрубок от мощного компрессора!
• Какое у нас давление выключения водяного насоса (максимальное давление воды)? Предположим 4 атмосферы.



Пример

Зная давление включения насоса, объем бака и знания, полученные выше в этой же статье, мы можем прикинуть, сколько воды закачивает насос за один цикл повышения давления от минимального до максимального. Например, мы имеем бак на 60 литров. Давление включения 1.5 бара, выключения 3.6 бар. Предположим, давление бака без воды должно быть 1.3 бара. Неосушаемый остаток в баке (момент включения насоса) будет округленно 9 литров. В момент выключения насоса в баке должно быть где-то 46 литров воды. За один раз насос закачивает в бак 37 литров. При расчетах я имел ввиду, что 1.5 бара отличается от 1.3 бар на 0.2 бара, что составляет 13%(!!!). А 3.6 бара отличается от 1.3 бар на 2.3 бара, что составляет от 1,3 почти 77%




• Докачиваем бак с водой воздухом до 4-х бар. Возможно, если бак подзавязку полон водой, потребуется совсем немного времени.
• Сливаем воду в ведро пока давление воздуха не опустится до 3.6-х бар.
• Потом опять качаем и опять сливаем. Надо слить порядка 15 литров. Как слили — установили 3.6 атмосфер и на этом закончили.
• Проверяем мыльным раствором или слюнями, не идет ли воздух из ниппеля. Если не идет, то хорошо. Если идет, то спускаем полностью воздух и меняем ниппель. Ниппель ставим ТОЧНО ТАКОЙ ЖЕ, как и был!!! Если вместо короткого ниппеля поставить длинный, можно проткнуть им грушу. Она может быть полностью прижата резиной к ниппелю. Покупаем ниппель в автомагазине.

Если насос часто включается и работает недолго (по субъективным ощущениям)

Тут, к сожалению, предложить нечего, ибо мы не знаем, сколько воды находится в баке. И никогда не узнаем, пока не спустим воду полностью. Предложить я могу только одно. Подкачайте и посмотрите, будет ли лучше. Если будет, то оставьте до лучших времен. Если бак маленький или крошечный, то тут опасно прикидывать, ибо можно очень легко перекачать. Тут надо сливать воду и проверять давление на пустом баке.

Что делать с бачком в отоплении?

А вот ради этого я, если честно, и писал статью. Слить водопровод — легко и приятно. Сливать отопление — проблема. Особенно, если учесть, что на дворе мороз, и после заливки будут, как всегда, проблемы с воздухом в трубах.

Какие особенности расширительного бачка, установленного в систему отопления? Особенности есть! В баке для отопления может не быть резиновой груши. Баки для отопления бывают без фланцев. Тогда вместо резиновой груши в баке действительно мембрана. И находится она посередине. И она растягивается. Есть аналогия с грушей? Сложно сказать, но будем считать, что да.

Максимальное давление в системе отопления крошечное. Всего полторы атмосферы. Воды в бачок должно помещаться как можно больше. Таким образом, минимальное давление воздуха тоже должно быть минимальным. На мой-то взгляд, главное — чтобы оно просто было. Причем надо помнить, что в системе отопления с водой есть давление всегда! Просто потому что есть естественный перепад высот, причем значительный.

Таким образом, давление воздуха в пустом расширительном бачке отопления должно быть, кажется, где-то 0.5 бара. Тогда под максимальным давлением воды бачок вместит в себя три четверти своего объема воды. При 25-литровом бачке — 18 литров. И это, похоже, супер-максимум.

Действовать с бачком можно аналогично описанному полностью сдувшемуся бачку из системы водопровода.

Проверили, есть ли в бачке воздух? Для этого нажали ногтем или чем-нибудь подходящим на кнопочку ниппеля. Если не шипит, то подсоединяем насос и подкачиваем воздух, одновременно спуская воду. Спустили четверть объема бака и оставили под давлением в 1.5 атмосферы. Проверили ниппель. Потом спустили немного воды, чтобы давление не было максимальным и все. Считаем, что готово.

Кстати!

Кто дочитал до конца и так и не понял, можно ли накачивать расширительные баки, находящиеся под давлением воды, отвечаю — теоретически нет. Практически можно, но только очень осторожно и только в некоторых случаях. И при этом не гарантируется сохранность бака.

Любитель решать задачи, не имеющие решения
Дмитрий Белкин.

Статья создана 19.10.2015

Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

• Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
• Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.

Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

• Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
• Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

• Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
• расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабого места системы.

Когда в системе горячего водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по разному. Если имеется проточный нагреватель, например газовый двуконтурный котел, который нагревает струю воды непосредственно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода нагревается в замкнутом бойлере большой емкости (более 100 литров) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который надеяться не правильно, так как он вовсе не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

Как подобрать объем прибора для отопления

Основной вопрос, который возникает у пользователя — какой объем такого водо-аккумулирующего устройства нужен? При этом пользователь хочет приобрести меньший объем, так как он дешевле. Но приобретать нужно тот, который подходит по расчету.

Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давлений – предельного и установленного.
Формула для расчетов объема приведена на фото:

Объем теплоносителя указан в проектных данных, или его можно высчитать сложив все внутренние объемы элементов системы, наконец, в готовой системе его можно посчитать при заливке ведрами.

Для домашней системы — расчет объема «без лишних мучений» — 1/10 от залитого теплоносителя.

Какое предварительно давление нужно задать

На заводе-изготовителе обычно воздушную камеру заполняют азотом до давления 1,5 бар. Мембрана при этом прогибается и ее видно через штуцер подключения. Сохранность заводского давления свидетельствует о том, что мембрана целая и прибор пригоден к работе.

Но в дальнейшем мембранный бак необходимо подготовить для работы в конкретной системе. Существуют следующие правила определения давления :

• В системе холодного водоснабжения гидроаккумулятор накачивается воздухом на 0,2 атм. меньше, чем нижняя настройка реле давления насоса. Чаще нижнее значение реле давления – 1,4 атм. (давление включение насоса) а верхнее – 2,8 атм. Соответственно первоначальное давление в приборе – 1,2 атм. Такая настройка позволит избежать гидроударов при разборе воды и быстрого износа мембраны.
• В системе горячего водоснабжения расширительный бак накачивается воздухом до давления больше, чем давление, при котором насос выключается (верхний предел срабатывания реле давления). В этом случае бак не будет отдавать остывшую воду в систему водоснабжения. Но застоя воды бояться не стоит, прибор сделан так, что груша постоянно омывается потоком свежей воды.
• В системе отопления – воздушная камера расширительного бака закачивается до давления на 0,2 атм. меньше, чем давление в холодной системе отопления. Обычно «холостое» давление в системе 1,5 атм, соответственно предварительно накачивается до давления 1,3 атм при холодной системе.

Как устанавливается

Обычное правило, что подключение к системе любого мембранного бака должно быть снизу, а воздушная камера сверху.

Но следует взять во внимание, что гидроаккумулятор можно разворачивать как угодно, подсоединение к водопроводу может быть, и сверху, и сбоку, ничего особенного в этом нет, если не имеется возражений производителя.

А подключение к отоплению должно быть только снизу прибора. Если это не соблюсти, и расположить воздушную камеру снизу, то при выходе из строя мембраны, при появлении в ней трещин, воздух тут же уйдет в систему отопления и завоздушит ее. Если же воздушная камера будет сверху, то и при растрескивании мембраны ничего страшного не произойдет, прибор сможет еще работать очень долгое время в обычном режиме.

На фото приведен пример схемы отопления с подключением в ней расширительного бака закрытого типа.

Как заправить расширительный бак на водогрейном котле

Во многих домах отопление обеспечивается не топкой с принудительной подачей воздуха, а котлом, который нагревает воду для ее циркуляции по трубам к радиаторам по всему дому. Ключевым элементом системы водогрейного котла является расширительный бак , прикрепленный к котлу или близлежащим трубам отопления. Расширительный бак служит для обеспечения пространства для воды и воздуха в системе котла, чтобы расширяться и сжиматься без повреждения труб или клапанов.Если расширительный бак отсутствует или не работает должным образом, давление в системе может привести к сбросу воды через предохранительный клапан котла. Или пузырьки воздуха, выделяемые отопительной водой, могут собираться где-то еще в системе, вызывая закупорку, которая останавливает поток горячей воды.

Примечание : Расширительный бак отсутствует в паровых котельных , которые создают тепло за счет циркуляции горячего пара, а не горячей воды по трубам и радиаторам. Паровые котлы представляют собой более простые системы, в которых отсутствуют некоторые компоненты, присутствующие в системах водогрейных котлов, такие как циркуляционный насос, расширительный бак и регуляторы давления и температуры воды. Если в вашей системе нет расширительного бака и циркуляционного насоса, вероятно, у вас есть система парового котла.

Как работает расширительный бак

Воздух внутри водогрейного котла (водяного) отопления необходим и неизбежен. Наличие воздуха способствует протеканию горячей воды по трубопроводу к радиаторам. Вода естественным образом расширяется и сжимается при нагревании и охлаждении, а воздух внутри системы создает подушку, которая позволяет расширяться, не повреждая трубы и не позволяя клапану сброса давления (PRV) вытеснять воду из системы.Но этот воздух должен находиться в правильном месте внутри системы. Если воздух скапливается в нежелательных местах, может развиться состояние, называемое гидронным шлюзом , которое по существу останавливает конвективный поток горячей воды и выводит из строя все или части вашей радиаторной системы.

Расширительный бак обеспечивает определенное место для воздуха в системе. Это либо простой стальной цилиндрический резервуар, расположенный над котлом, либо, в более новых системах, плоский круглый резервуар с более сложным управлением.Оба типа, как правило, безотказные устройства, но они могут потребовать обслуживания, если бак наполняется слишком большим количеством воды или если он теряет давление воздуха.

Два типа расширительных баков

В зависимости от возраста и типа имеющегося у вас водогрейного котла расширительный бак может иметь одну из двух форм.

Стальные резервуары

Простой цилиндрический расширительный бак используется во многих старых установках. Это очень простой резервуар из серой стали, расположенный где-то над котлом, ориентированный так, чтобы цилиндр двигался горизонтально.Чаще всего он находится в непосредственной близости от котла, над головой. В некоторых случаях его действительно можно найти на чердаке. Где бы он ни находился, от дна резервуара до котла или сети отопительных труб идет одна труба; на этой трубе обычно есть запорный клапан, который можно закрыть, чтобы отключить резервуар от системы, когда вы его обслуживаете. Бак обычно имеет дополнительный клапан для слива воды (этот клапан расположен на дне бака).

В этом расширительном баке воздушная камера внутри находится в прямом контакте с водой.Для эффективной работы эти резервуары должны иметь около одной трети внутреннего пространства, заполненного водой, а верхние две трети должны быть заполнены воздухом. Поскольку вода может поглощать воздух, стальные резервуары могут потерять надлежащее соотношение вода / воздух, и когда это происходит, резервуар необходимо «перезарядить», чтобы восстановить правильное соотношение. Для подзарядки этого типа бака нужно просто закрыть запорный клапан между расширительным баком и бойлером, слить воду из расширительного бака, а затем открыть соединение между бойлером и баком, чтобы он немного наполнился водой.

Определить, нужно ли опорожнять стальной резервуар, может быть сложно, так как вы не можете заглянуть внутрь резервуара. Если предохранительный клапан вашего котла откачивает воду, это хороший признак того, что расширительный бак не работает должным образом. Вы можете слегка приподнять резервуар, чтобы оценить его вес. Если он кажется очень тяжелым, вероятно, в нем слишком много воды. И наоборот, если дно резервуара не слегка теплое на ощупь, это означает, что в резервуаре совсем нет воды.

Мембранные баки

В более новых установках расширительный бак имеет диафрагменную или баллонную конструкцию. Эти резервуары обычно немного меньше стальных, с закругленными концами и эмалированными поверхностями. В этих резервуарах диафрагма или баллон отделяет слой воздуха от слоя воды, поэтому у вас никогда не будет ситуации, когда вода поглощает воздух в резервуаре. В большинстве конструкций вода содержится внутри гибкого пузыря, окруженного воздушной подушкой. Эти резервуары предназначены для постоянного хранения сжатого воздуха, поэтому они сконструированы специально для этого.В дополнение к трубному соединению, ведущему к котлу, эти резервуары будут иметь небольшой ниппельный клапан, который можно использовать для присоединения манометра или воздушного компрессора для добавления большего количества воздуха. Баки также будут иметь сливной патрубок для слива воды из бака.

Проблемы с этими резервуарами обычно связаны с потерей давления воздуха, и процесс «перезарядки» именно такой — закачка дополнительного воздуха в резервуар до тех пор, пока не будет восстановлено оптимальное давление воздуха.

% PDF-1.5
%
53 0 объект
>
эндобдж

xref
53 237
0000000016 00000 н.
0000005775 00000 н.
0000005909 00000 н.
0000005980 00000 н.
0000006011 00000 п.
0000006096 00000 н.
0000006121 00000 п.
0000006706 00000 н.
0000006891 00000 н.
0000007003 00000 н.
0000007116 00000 н.
0000009136 00000 п.
0000009589 00000 н.
0000010003 00000 п.
0000010328 00000 п.
0000010608 00000 п.
0000010868 00000 п.
0000011121 00000 п.
0000011390 00000 п.
0000011659 00000 п.
0000019995 00000 п.
0000020176 00000 п.
0000020608 00000 п.
0000021019 00000 п.
0000021205 00000 п.
0000038035 00000 п.
0000050780 00000 п.
0000056229 00000 п.
0000066949 00000 п.
0000067938 00000 п.
0000084530 00000 п.
0000085519 00000 п.
0000097301 00000 п.
0000098290 00000 п.
0000113695 00000 н.
0000114684 00000 н.
0000129992 00000 н.
0000130058 00000 н.
0000130132 00000 н.
0000135615 00000 н.
0000136854 00000 н.
0000146720 00000 н.
0000163969 00000 н.
0000220644 00000 н.
0000275405 00000 н.
0000332582 00000 н.
0000391250 00000 н.
0000452061 00000 н.
0000511991 00000 н.
0000570270 00000 н.
0000627067 00000 н.
0000680163 00000 п.
0000696003 00000 п.
0000723760 00000 н.
0000723918 00000 н.
0000724076 00000 н.
0000740072 00000 н.
0000782323 00000 н.
0000825361 00000 н.
0000866475 00000 н.
0000909088 00000 н.
0000953400 00000 н.
0000997500 00000 н.
0001041545 00000 п.
0001076794 00000 п.
0001121253 00000 п.
0001167436 00000 п.
0001214399 00000 п.
0001262213 00000 п.
0001308226 00000 п.
0001349217 00000 п.
0001349570 00000 п.
0001349728 00000 п.
0001349886 00000 п.
0001360474 00000 п.
0001411753 00000 п.
0001427094 00000 п.
0001445751 00000 п.
0001463316 00000 п.
0001482218 00000 п.
0001499913 00000 н.
0001515362 00000 п.
0001531786 00000 п.
0001561737 00000 п.
0001578504 00000 п.
0001593328 00000 п.
0001644123 00000 п.
0001664147 00000 п.
0001674978 00000 п.
0001679418 00000 п.
0001679576 00000 п.
0001679734 00000 п.
0001681337 00000 п.
0001696747 00000 п.
0001729461 00000 п.
0001754523 00000 п.
0001772895 00000 п.
0001824689 00000 п.
0001855313 00000 п.
0001875286 00000 п.
0001894794 00000 п.
0001914303 00000 п.
0001949009 00000 пн
0001984385 00000 п.
0002003688 00000 п.
0002030423 00000 п.
0002049952 00000 н.
0002053691 00000 п.
0002105967 00000 п.
0002106125 00000 п.
0002106283 00000 п.
0002110205 00000 п.
0002122623 00000 п.
0002133123 00000 п.
0002146890 00000 н.
0002164729 00000 п.
0002179133 00000 п.
0002199825 00000 п.
0002221929 00000 п.
0002271873 00000 п.
0002287862 00000 п.
0002299063 00000 п.
0002312780 00000 п.
0002333240 00000 п.
0002340569 00000 п.
0002347204 00000 п.
0002347489 00000 п.
0002347647 00000 п.
0002347842 00000 п.
0002370119 00000 п.
0002421509 00000 п.
0002440208 00000 п.
0002475415 00000 п.
0002518160 00000 п.
0002559147 00000 п.
0002604619 00000 п.
0002655303 00000 п.
0002709537 00000 п.
0002755558 00000 п.
0002801429 00000 п.
0002847052 00000 п.
0002899929 00000 н.
0002948069 00000 п.
0002977113 00000 п.
0002999957 00000 н.
0003000115 00000 п.
0003000273 00000 п.
0003001145 00000 п.
0003002685 00000 п.
0003015860 00000 п.
0003067776 00000 п.
0003119317 00000 п.
0003174876 00000 п.
0003223144 00000 п.
0003273609 00000 п.
0003317642 00000 п.
0003317929 00000 п.
0003318087 00000 п.
0003318282 00000 п.
0003362296 00000 п.
0003379081 00000 п.
0003439379 00000 п.
0003502503 00000 п.
0003564765 00000 п.
0003625683 00000 п.
0003681194 00000 п.
0003734840 00000 п.
0003785625 00000 п.
0003836694 00000 п.
0003889345 00000 п.
0003942646 00000 п.
0003960567 00000 п.
0004014480 00000 п.
0004067799 00000 н.
0004094274 00000 п.
0004094432 00000 п.
0004094590 00000 п.
0004098923 00000 п.
0004126198 00000 п.
0004155039 00000 п.
0004188086 00000 п.
0004234607 00000 п.
0004238399 00000 п.
0004293754 00000 п.
0004342630 00000 п.
0004382305 00000 п.
0004422261 00000 п.
0004465486 00000 н.
0004509443 00000 п.
0004552138 00000 п.
0004583510 00000 п.
0004615169 00000 п.
0004620888 00000 н.
0004629182 00000 п.
0004629340 00000 п.
0004629498 00000 п.
0004643392 00000 п.
0004684084 00000 п.
0004731441 00000 п.
0004771351 00000 п.
0004812095 00000 п.
0004853668 00000 п.
0004896320 00000 н.
0004941324 00000 п.
0004967062 00000 п.
0005011097 00000 п.
0005056326 00000 п.
0005095785 00000 п.
0005124797 00000 п.
0005151784 00000 п.
0005173080 00000 п.
0005173294 00000 п.
0005173452 00000 п.
0005173721 00000 п.
0005198564 00000 п.
0005208142 00000 п.
0005238473 00000 п.
0005271336 00000 н.
0005306661 00000 п.
0005346730 00000 п.
0005388934 00000 п.
0005433898 00000 п.
0005486495 00000 п.
0005549064 00000 н.
0005608115 00000 п.
0005652949 00000 п.
0005668741 00000 п.
0005700851 00000 п.
0005737571 00000 п.
0005758156 00000 п.
0005758314 00000 п.
0005758472 00000 п.
0005759259 00000 п.
0005820335 00000 п.
0005883421 00000 п.
0005946802 00000 п.
0000005036 00000 н.
трейлер
] / Назад 6241502 >>
startxref
0
%% EOF

289 0 объект
> поток
hb«f`1b«cg @

Что нужно и чего нельзя делать в расширительном бачке

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается.Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро возрастать по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком. Бак представляет собой воздушную подушку — жидкость с высокой степенью сжатия, на которую расширяющаяся вода может давить, не создавая большого повышения давления в системе.Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «родник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте. Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар.Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функциональны, они значительно больше, чем современные расширительные баки мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться». Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака.Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда на стороне воздуха находится давление, как показано на Рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается в сторону закрытой воздушной камеры. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно, чтобы вызвать открытие предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения. Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до уровня статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Определите размер резервуара так, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру. Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его способность функционировать по назначению и обеспечить долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1.Do Pump Away: Деталь, которая когда-то понималась и уважалась в отрасли гидроники, но постепенно уступала в приоритете по сравнению с другими «удобствами» упаковки или установки, — это подключение расширительного бака к контуру гидравлического трубопровода рядом с входом в циркуляционный насос. Это сводит к минимуму перепад давления между точкой подключения резервуара к контуру, то есть точкой, в которой давление не изменяется при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе.Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы. На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с соединением вверху: Также лучше всего устанавливать расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой.Это также позволяет предотвратить попадание воздуха в трубопроводе со стороны воды расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3. Проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно.Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия работали должным образом). Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре примерно 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, необходимое в верхней части системы для работы вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и предполагая, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите шинный манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор. Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя, когда в диафрагме возникает утечка. Обычно это приводит к тому, что бак наполняется жидкостью и становится «заболоченным». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, емкость поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант — новый танк. Это когда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте завышение размера: Типичные расчеты размеров мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, и более дорогой.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление на стороне воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не полностью расширялась внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при выборе размеров резервуаров для таких систем, как таяние снега, солнечное тепло, или других приложений, где используются антифризы на основе гликоля.Опять же, методы в Справке 1 могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов включает в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не совмещайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, использующей питьевую воду для передачи тепла к водяным излучателям тепла, т.е. плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, в которых используются небарьерные трубки из PEX или другие материалы, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бачок. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен находиться рядом с гидравлическим сепаратором, лучше всего установить его на тройнике на любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте: По возможности избегайте расположения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводности и конвекции), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с более холодной оболочкой резервуара. Это может привести к негерметичности предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите бак ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы по отношению к резервуарам.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Небольшой расширительный бачок, который свисает с верхних соединений ½ дюйма, можно легко согнуть при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю … Если бак должен быть установлен в уязвимом месте, используйте систему стяжек, чтобы закрепить кожух на твердой поверхности, как показано на Рисунке 6. Некоторые производители расширительных бачков предлагают комплекты стяжек или другое оборудование для правильной поддержки танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Schrader внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные бачки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Все, что вам нужно знать о расширительных баках водонагревателя

Расширительный бак водонагревателя, также называемый расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты водопровода от теплового расширения. Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения превратятся как минимум в 52 галлона после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя. Вот здесь-то и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

Раньше, когда вода расширялась, это не было проблемой, лишние несколько галлонов просто текли обратно в городское водоснабжение.Но сегодня расширенному водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

При наличии требуемых обратных клапанов и предохранителей противотока водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель.Это могло быть даже причиной лопнувшей трубы!

Принцип работы расширительного бака

Внутри расширительного бачка находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения.В расширительном баке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео:

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно. Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов.Как вы можете себе представить, перелившаяся через край горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже если компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия. Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Поиск подходящего расширительного бачка водонагревателя

Установка расширительного бачка на ваш водонагреватель — это не только хорошая идея, но и необходимость в большинстве областей, и очень важно определить правильный размер для вашей системы.К сожалению, когда дело доходит до баков теплового расширения, универсального варианта не существует.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

• Вместимость водонагревателя — Эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
• Бытовое давление воды — Давление воды, измеренное в фунтах на квадратный дюйм в водопроводной сети вашего дома, можно измерить с помощью манометра. Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант — обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот водяной манометр поставляется с адаптерами, позволяющими измерять давление воды в нескольких местах. Нажмите ЗДЕСЬ, чтобы узнать больше .

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно определить размер расширительного бачка для бытового водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления питания или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления и сброса избыточного давления.

Как установить расширительный бак

Если вы немного разбираетесь в механике и любите выполнять домашние задания, вы сможете установить расширительный бак самостоятельно.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

• Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
• Проверьте давление воздуха в расширительном бачке с помощью манометра.
• Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
• Установите емкость на магистраль холодной воды (подробности смотрите в видео).
• Откройте кран и дайте ему поработать, пока у вас не будет непрерывной струи воды. Это удалит весь воздух из резервуара.

Проконсультируйтесь с местным сантехником

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного обслуживания для обеспечения оптимальной работы.Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое техническое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутренний баллон, разделяющий воздух и воду. Через процесс, называемый «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв.дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом.Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно. Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проконсультируйтесь с местным сантехником

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для проверки расширительного бачка, он воспользуется следующими шагами:

• Отключите подачу воды в ваш дом и слейте воду. давление, открыв кран.
• Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр к шине. Давление должно быть выше 75 фунтов на квадратный дюйм.
• Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
• Если внутри бака давление, необходимо проверить давление воды.
• Расширительный бак и давление воды должны быть одинаковыми. Если это не похоже, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бачок.

Однако, если вы ищете быстрый и простой способ осмотреть резервуар, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь разорвался, и вам нужно будет купить новый.

Проверка PSI

Убедившись, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi.В руководстве по эксплуатации будет указано значение фунта на квадратный дюйм для вашего резервуара. Вы можете записать этот номер на резервуаре, чтобы вам не приходилось искать его снова в будущем.

Снимите показания манометром. Если фунт / кв. Дюйм на выше , вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточное количество воздуха. Если давление слишком низкое ( фунт / кв. Дюйм), вам потребуется добавить немного воздуха с помощью насоса для шин.

Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха. Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Управление давлением с помощью расширительных баков «Блог об обмене стеками для ремонта дома

Частные, старые общественные и некоторые другие системы распределения воды могут не требовать установки расширительного бака. Это связано с тем, что эти системы можно считать «открытыми», поскольку в них отсутствуют регуляторы давления и / или устройства предотвращения обратного потока.Изменения в правилах водоснабжения, направленные на предотвращение загрязнения коммунального водоснабжения, сделали предотвращение обратного потока требованием в большинстве современных новостроек. Хотя это может быть хорошим изменением для водоснабжения, это может повредить вашей водопроводной системе.

IRC2009
P2902.3 Защита от обратного потока. Должны быть предусмотрены средства защиты от обратного потока в соответствии с разделами с P2902.3.1 по P2902.3.6. Приложения предотвращения обратного потока должны соответствовать таблице P2902.3, за исключением случаев, специально оговоренных в разделах с P2902.4 по P2902.5.5.

До использования редукционных клапанов и устройств предотвращения обратного потока любое избыточное давление в вашей системе могло легко распространиться обратно в систему распределения воды. Это означало, что любое тепловое расширение воды, вызванное вашей системой горячего водоснабжения (ГВС), могло легко рассеиваться обратно через распределительную систему. Теперь, когда требуется предотвращение обратного потока, ваша водопроводная система стала «закрытой», и необходимо использовать новый способ предотвращения избыточного давления.

Вот где вступают в игру расширительные баки. Расширительные баки используются для поглощения любого избыточного давления, создаваемого из-за теплового расширения, что предотвращает избыточное давление в системе. В любой ситуации, когда вода в «замкнутой системе» нагревается, требуется расширительный бак.

IRC 2009
P2903.4 Контроль теплового расширения. Средства для контроля повышенного давления, вызванного тепловым расширением, должны быть установлены там, где это необходимо, в соответствии с Разделами P2903.4.1 и P2903.4.2.
P2903.4.1 Редукционный клапан. Для систем водоснабжения размером до 2 дюймов (51 мм) включительно устройство для регулирования давления должно быть установлено там, где из-за теплового расширения давление на стороне выхода редукционного клапана превышает давление редукционного клапана. параметр.
P2903.4.2 Устройство предотвращения обратного потока или обратный клапан. Если устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей водонагревательное оборудование, так что тепловое расширение вызывает повышение давления, должно быть установлено устройство для регулирования давления.

Высокое давление в водопроводной системе может повредить любое приспособление, подключенное к системе, включая смесители, краны, туалеты, стиральные машины, посудомоечные машины, водонагреватели и т. Д. Это также может привести к утечкам, работе туалетов, трудным в эксплуатации смесителям и кранам. , и даже трубы лопнули. Частым признаком избыточного давления в системе является внезапный всплеск воды при открытии крана. Скачок быстро рассеется и не вернется, даже если вы закроете и снова откроете клапан.

Если избыточное давление вызвано тепловым расширением, вы можете замечать симптомы только изредка и, казалось бы, случайным образом.Это связано с тем, что давление в системе увеличивается, когда водонагреватель нагревается, а все светильники закрыты. Давление уменьшается при открытии любого приспособления или охлаждении воды. Проблема может наблюдаться только при максимальном давлении в системе, что может быть только в редких случаях.

Расширительный бак физически напоминает небольшой пропановый бак.

Обычно его устанавливают довольно близко к водонагревателю или бойлеру, и его можно установить практически в любом положении.Внутри, скорее всего, будет гибкая (бутиловая) диафрагма, которая разделяет резервуар на две части. На «мокрой» стороне вы заметите соединение 3/4 дюйма NPTM, которое позволяет подключать его к водопроводной системе. «Сухая» сторона часто оснащена клапаном Шредера, который позволяет регулировать давление в баке по мере необходимости.

Обычно бак полностью заполнен воздухом, и диафрагма прижимается к входному отверстию для воды. По мере увеличения давления воды он сжимает воздух с более низким давлением в баке, и бак наполняется водой.Когда давление воды в системе уменьшается, давление воздуха выталкивает воду из бака и обратно в трубы.

Расширительные баки устанавливаются на подаче холодной воды резервуара горячей воды для бытового потребления или бойлера. Процесс установки довольно прост, обычно требуется только добавить тройник к водопроводу.

Выбор позиции

Первый шаг при установке расширительного бачка — решить, где он вам нужен. Мы уже знаем, что танк должен быть установлен между холодной воды отключается, и температура воды на входе подогревателя.Итак, мы знаем, где он должен подключаться к системе, но нам все еще нужно решить, где будет располагаться сам резервуар.

Вверх, вниз, влево или вправо?

Большинство резервуаров можно установить в любом положении, хотя некоторые положения имеют свои преимущества. Например. Если установить баллон вертикально воздушной стороной вверх, баллон баллона никогда не выйдет из строя. Бак может продолжать функционировать (хотя и с меньшей емкостью) до тех пор, пока из бака не выйдет воздух. Тогда как если бы баллон был установлен воздушной стороной вниз, и баллон вышел из строя.Воздух немедленно переместится в верхнюю часть резервуара, и резервуар полностью заполнится водой.

Поддержка

Хотя большинство небольших резервуаров может поддерживаться самой водопроводной системой, неплохо было бы поддержать резервуар другими способами. Вода весит около 8,34 фунта / галлон, что означает, что даже правильно работающий резервуар может весить совсем немного. Давайте посмотрим на пример танка.

• Емкость бака: 4,4 галлона.
• Максимальная принимаемая мощность: 2.5 галлонов
• Вес бака: 8 фунтов

Максимальный нормально работающий вес:

2,5 галлона * 8,35 фунта / галлон. + 8 фунтов = 28,875 фунтов.

Максимальный вес отказа:

4,4 галлона * 8,35 фунта / галлон. + 8 фунтов = 44,74 фунта.

Даже когда резервуар находится в рабочем состоянии и заполнен до максимальной емкости, вы можете в конечном итоге потерять почти 29 фунтов, свисающих с ваших труб. Из-за этого может быть хорошей идеей прикрепить бак к ближайшему конструктивному элементу.Это легко сделать с помощью ремней и / или скоб, предназначенных для этой цели.

Установка

Теперь, когда мы решили, где резервуар будет подключаться к водопроводу и где резервуар проведет остаток своей жизни. Пришло время приступить к установке.

Отключить воду

Первое, что вам нужно сделать, это выяснить, как выключить водонагреватель / бойлер, а затем фактически выключить его. Затем вам нужно будет найти запорный клапан подачи холодной воды и повернуть его в закрытое (выключенное) положение.Наконец, откройте (откройте) самый нижний кран горячей воды в доме. Это сбросит любое накопившееся давление и предотвратит разбрызгивание воды, когда вы перережете трубу на следующем этапе.

Разметить и отрезать трубу

Используйте тройник в качестве направляющей и отметьте трубу, на которой вы будете устанавливать тройник. Обрежьте трубу по своим отметкам с помощью трубореза.

Если отрезать трубу не нужно, пропустите этот шаг.

Установить тройник

Припаяйте, защелкните или поверните тройник на место.Затем установите все ниппели или удлинительные трубы, необходимые для достижения места окончательного упокоения резервуаров. Вы захотите закончить удлинитель фитингом 3/4 дюйма NPTF, чтобы расширительный бачок можно было прикрутить на место.

На этом этапе вы можете подумать о добавлении дополнительных приспособлений, которые упростят необходимое обслуживание. Шаровой кран и патрубок сделают изоляцию и опорожнение бака намного более удобными. Установка комбинированного фитинга, такого как этот шаровой сливной клапан, может значительно упростить эту задачу и упростить внешний вид ( Обязательно ознакомьтесь с местными нормативами, чтобы убедиться, что такой тип установки разрешен.).

Проверить давление в системе

На этом этапе вам нужно закрыть кран, который вы открыли, и открыть запорные клапаны (убедитесь, что вы закрыли крышку на удлинительной трубе, или закройте клапан на удлинителе, иначе у вас будет вода везде). Включите все приспособления для подачи горячей воды в доме до тех пор, пока вода не будет течь нормально (без разбрызгивания), чтобы обеспечить заполнение системы и полное давление. Проверьте и устраните утечки.

Присоедините манометр к любой части вашей водопроводной системы.Некоторые манометры содержат резьбу для садового крана, или вы можете прикрепить ее к удлинителю, где будет установлен расширительный бачок. После того, как манометр прикреплен, откройте клапан, чтобы получить показания манометра. Обратите внимание на давление. Если давление выходит за пределы нормального диапазона 40–80 фунтов на квадратный дюйм, вам необходимо предпринять шаги для его корректировки (которые не рассматриваются в этой статье).

Создайте в резервуаре предварительное давление

Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед установкой бака вы должны согласовать давление в системе.Начните со снятия защитной крышки с воздушного клапана на резервуаре. Используйте манометр, чтобы проверить давление. Воспользуйтесь велосипедным насосом или компрессором, чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Установить резервуар

Прикрепите бак к водопроводу и закрепите с помощью ремней и / или скоб. Включите все и проверьте / устраните утечки. Отойдите и наслаждайтесь своим успехом.

Вы можете быстро проверить работоспособность резервуара в любое время простым касанием.Когда вы постучите по воздушной стороне резервуара, вы должны услышать глухой звук дон . Если вы слышите твердый звук , глухой удар , бак неисправен и наполнен водой. В этом случае резервуар придется заменить.

Проверить давление в баллоне

Примерно раз в год (график см. В руководстве по эксплуатации) необходимо проверять давление воздуха в резервуаре. Для этого вам необходимо изолировать резервуар от давления в водопроводной системе (снова пригодятся дополнительный клапан и патрубок).Как и раньше, вам придется отключать, открывать, закрывать или отсоединять устройства до тех пор, пока не исчезнет давление со стороны воды в резервуаре. Как только вы это сделаете, используйте манометр, чтобы проверить давление воздуха. При необходимости добавьте / удалите воздух. Увеличьте давление в системе водоснабжения, и у вас будет еще один год.

7 простых шагов по установке расширительного бака водонагревателя

Теперь, когда вы знаете правильный размер расширительного бачка для вашей системы, вы должны установить его в своем здании.К счастью, для этого не требуется специальных навыков. Вам понадобится только это руководство и несколько инструментов для выполнения этой задачи.

Но сначала вам нужно отправиться в магазин и купить танк. Вы можете купить устройство всего за 40 долларов, а более крупные модели — за несколько сотен долларов. Если вы хотите использовать изделие с нагревателем на 40-50 галлонов, выберите модель на 2 галлона.

Для крепления расширительного бачка можно использовать соединение с резьбой 3/4 дюйма. Для идеальной посадки вам нужно будет разместить тройник над водонагревателем.Теперь вот шаги, необходимые для установки расширительного бачка для воды.

Как установить расширительный бак водонагревателя

Шаг 1. Отключите воду и источник питания

Отключите подачу воды к вашему водонагревателю. Если ваш агрегат прикреплен к подающей линии с запорным клапаном, отключите подачу воды из подающей линии в ваше здание.

Если ваши устройства работают от электроэнергии, выключите прерыватель. Для водонагревателя, работающего на газе, отключите подачу газа.Но если вы не знаете, как выполнить эту задачу, позвоните своему местному поставщику газа за помощью.

Шаг 2: Извлеките расширительный бак и аксессуары

Найдите расширительный бак, который подойдет вашему устройству. Вы можете сделать это, отметив размер нагревателя перед тем, как достать резервуар. Если дойдете до строительного магазина, то сможете еще раз проверить размер.

Не забудьте взять сантехническую ленту и тройник. Вы также должны добавить несколько винтов (1,5 дюйма) и монтажные кронштейны.

Шаг 3: Подтвердите линию подачи холодной воды

Подойдите к линии холодной воды и найдите ту, которая расположена горизонтально по отношению к водонагревателю. Эта линия понадобится вам для подключения к устройству.

Шаг 4: Установите расширительный бак

Поместите блок над трубой, по которой подаётся холодная вода, чтобы он был ближе к нагревателю. Отметьте место на стене и просверлите несколько отверстий для монтажных труб. Вкрутите расширительный бачок и подсоедините линию подачи холодной воды.

Шаг 5: Прикрепите бак нагревателя

Головка к нижней части соединителя расширительного бачка, а затем оберните место водопроводной лентой и прикрепите соединитель к тройнику. Зафиксируйте это соединение гаечным ключом. Не затягивайте слишком сильно.

Шаг 6: Восстановите подачу воды и питания к нагревателю

Включите подачу воды к вашему нагревателю. Затем включите питание вашего устройства, включив автоматические выключатели. Если ваш обогреватель работает на газе, закрепите трубу подачи газа и включите газ.

Шаг 7: Проверьте расширительный бак

Проверьте бак, открыв кран. Затем поместите руку под кран, чтобы проверить, горячая ли вода.

Как узнать, работает ли расширительный бачок?

Допустим, расширительный бачок не пропускает воду через диафрагму. Если он находится в конце водопровода, который обеспечивает холодную воду. Осторожно ударьте по верхней и нижней части расширительного бачка.

Если резервуар кажется полым, значит, он в идеальном состоянии.Но если вы слышите стук, это означает, что вода попала в верхнюю камеру из-за поврежденной диафрагмы.

Коснитесь верхней и нижней части резервуара, чтобы проверить его температуру. Обычно нижняя часть должна быть теплой, поскольку в ней накапливается нагретая вода из бака. В верхней части вы должны почувствовать прохладу, так как она поддерживает холодный воздух.

Если при работе с неисправным расширительным баком в баке водонагревателя будет высокое давление, вода будет капать через клапан TPR.

Общие вопросы по установке расширительного бачка водонагревателя

1.Обязательна ли установка расширительного бачка водонагревателя по закону?

Да, особенно если вы используете закрытые системы водоснабжения. Однако его можно использовать в зданиях с открытыми системами водоснабжения. Не стоит беспокоиться о цене, она стоит менее 50 долларов.

2. Стоит ли размещать расширительный бак рядом с водонагревателем

?

Возле водонагревателя необходимо установить расширительный бачок. Вы можете разместить его в любом месте на водопроводе.В большинстве случаев он остается зафиксированным с помощью буквы T на входе холодной воды, которая питает водонагреватель. Однако можно установить его и со стороны линии подачи холодной воды.

3. Каков идеальный угол установки расширительного бачка?

Расширительный бачок можно закрепить под любым углом. Но некоторые производители рекомендуют вешать его в вертикальном положении. Но подойдет любой другой вертикальный угол.

Просверлите отверстие в трубопроводе и закрепите зажимами. Таким образом он совмещается с резьбовыми отверстиями бака.Но этот метод может разочаровать, поскольку позволяет разместить его в одной позиции.

Если вы покупаете расширительный бачок, он включает в себя седловой фитинг. Этот фитинг используется для простого крепления системы без нагрева или использования специальных инструментов. Он подходит к трубе, но имеет функции, которые можно подключить к расширительному бачку.

сантехника — какое правильное давление в расширительном баке горячей воды

Какое давление необходимо для предварительной зарядки расширительного бака для горячей воды для бытового потребления? Я читал в нескольких местах, что он должен находиться под давлением поступающей воды.Это потребует измерения давления в системе водоснабжения здания и, соответственно, накачки резервуара до этого давления. В качестве альтернативы, я также читал в нескольких местах о 12 фунтах на квадратный дюйм, и это давление заполнения для двухэтажного дома. Почему давление заполнения не может быть рабочим давлением поступающей воды?

Из http://diy.blogoverflow.com/2013/02/handling-the-pressure-with-expansion-tanks/

Проверить давление в системе

На этом этапе вам нужно закрыть открытый кран и открыть
запорные клапаны (убедитесь, что вы закрыли удлинительную трубу, или закройте
клапан на удлинителе, а то вода будет везде).Включи все
арматуру горячей воды в доме, пока вода не потечет нормально (нет
распыление), чтобы обеспечить заполнение системы и полное давление.
Проверьте и устраните утечки.

Присоедините манометр к любой части вашей водопроводной системы. Немного
манометры содержат резьбу для садового смесителя, или вы можете прикрепить ее к
пристройка, где будет установлен расширительный бачок. Однажды
манометр прикреплен, откройте клапан, чтобы получить показания манометра. Примечание
давление. Если давление выходит за пределы нормального диапазона 40 —
80 фунтов на квадратный дюйм, вам нужно будет предпринять шаги, чтобы исправить это (что не рассматривается
в этой статье).

Создайте в резервуаре предварительное давление

Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед вами
установите бак, который вам нужен, чтобы соответствовать давлению в системе. Начать с
снятие защитной крышки с воздушного клапана на резервуаре. Использовать
манометр для проверки давления. Используйте велосипедный насос или компрессор,
чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Из Bell & Gossett FHD501A (http: //documentlibrary.xylemappliedwater.com / wp-content / blogs.dir / 22 / files / 2012/07 / fhd-501a.pdf):

Большинство мембранных резервуаров для жилых помещений предварительно заряжены до 12 фунтов на квадратный дюйм, чтобы соответствовать
потребности в давлении заполнения типичного двухэтажного дома. Когда давление питательной воды
достигнет 12 фунтов на квадратный дюйм, система будет заполнена до верхнего этажа и будет ниже нескольких
фунты давления. В этот момент вода больше не попадет в систему, потому что
давление с обеих сторон диафрагмы будет одинаковым. Стоит проверить воздух
давление в мембранном баке перед его установкой, потому что часть воздуха может
улетучились при транспортировке и хранении.
