Как накрыть мансардную крышу металлочерепицей: Как покрыть мансардную крышу металлочерепицей

выбор кровельного материала, какой утеплитель лучше выбрать для зимнего проживания

Желание получить как можно большую жилую площадь на ограниченном по размеру участке оставляет застройщику только одно решение — мансардная крыша. При грамотном подходе к делу такой дом будет пригоден для зимнего проживания без строительства полноценного этажа.

Но утепление кровли такого типа довольно сложный процесс, имеющий множество нюансов. С этими тонкостями стоит разобраться еще до начала строительства.

Особенности, преимущества и недостатки мансардной крыши

Главный плюс мансардного этажа в том, что его можно возвести на уже существующем здании без капитальной переделки стен, при этом минимально нагружая строительные конструкции. Практика показала, что кровля такого класса может быть обустроена на срубе, кирпичном, блочном здании без неприятных последствий, подходит такой вариант даже для каркасного дома. При этом доступны различные виды крыш, что позволяет реализовать интересные дизайнерские решения.

Но, главное все-таки не внешний вид, а функциональность и надежность конструкции, нормальные размеры помещений на этаже, чтобы они стали по-настоящему комфортны для человека. Среди обязательных требований выделяют:

• Форма крыш должна обеспечить минимальную высоту жилого помещения в 2,2 метра.
• Предъявляются более жесткие требования к утеплению, пароизоляции мансардной крыши.
• Стропильная система должна выдерживать характерные для региона ветровые и снеговые нагрузки.

Среди преимуществ разных видов мансардных крыш обычно отмечают:

• По сравнению с возведением полноценного этажа стоимость существенно ниже.
• Возможность оборудовать дополнительные бытовые и хозяйственные помещения в «мертвых зонах».
• Грамотное утепление мансардных крыш частного дома позволяет на 10–15% сократить теплопотери через кровлю.
• Возможность организации естественного освещения за счет установки мансардных окон меньших размеров.

Но крыша мансардного типа имеет и ряд объективных недостатков:

• Специфика конструкции требует применения более качественных гидро- и пароизоляции, утеплителей для мансардной крыши, поэтому покупать дешевые материалы нецелесообразно.
• В зимний сезон потребуется регулярная очистка окон от снега, особенно если они установлены на скатах с небольшим уклоном.
• На кровлю такого класса больше воздействует ветровая нагрузка, что ставит жесткие требования к прочности всех конструкций.

Но возможность получения дополнительных жилых квадратных метров преобладает над всеми возможными минусами.

Обращаем внимание! Чтобы избежать проблем с промерзанием помещения, появлением конденсата, на этапе проектирования следует продумать не только утепление, но и систему вентиляции мансардной крыши и подкровельного пространства.

Виды мансардных крыш — особенности проектирования, преимущества

Не так давно для частных домов применялась исключительно ломаная форма крыши. Этот вариант и сейчас можно назвать одним из самых популярных. Но существуют и другие интересные решения, которые можно реализовать:

Односкатные

Довольно интересное решение, которое можно реализовать с минимальными затратами на утепление крыши под мансарду.

Роль основных ограждающих конструкций в этом случае все равно играют стены.

Смотрится такая мансарда оригинально, но есть и минус — чтобы получить помещение нормальной высоты потребуется существенно увеличить переднюю стену, без этого не удастся сформировать оптимальный уклон ската.

Двухскатные

Этот вариант можно считать наиболее простым. Ведь даже обычную кровлю с большим уклоном скатов можно переоборудовать.

Достаточно врезать простые или кровельные окна, выполнить утепление крыши мансарды и все. Единственное условие — ширина дома должна быть не менее 6 метров, иначе результат не будет удобным.

Ломаные

Этот вариант наиболее распространен. Представляет собой двухскатную крышу, у которой нижняя часть скатов имеет отличающийся от верхней уклон.

По форме стропильная ферма напоминает пятиугольник.

Такая кровля крыши под мансарду позволяет наиболее рационально использовать простор чердачного помещения.

Основной плюс — минимум «мертвых зон».

Вальмовые

Представляют собой четырехскатные крыши, у которых нет фронтонов. Тоже неплохой вариант, но освещение придется организовывать только за счет мансардных окон, а качественная теплоизоляция потребует увеличенного расхода материалов.

Существует и компромиссный вариант — полувальма, у которой часть торцевых скатов заменена небольшими фронтонами, в которые врезаны простые окна.

Такой вариант считается более практичным.

Шатровые крыши

Разновидность вальмовых, но у них все скаты имеют форму равнобедренного треугольника.

Не считается лучшим решением.

Утепление мансарды такого типа потребует еще большего количества материалов, а процент использованной площади получится невысоким.

Подходит для зданий с квадратным периметром.

Обращаем внимание! Прежде чем выбрать какую крышу делать, оцените особенности его дома, выполните расчет утеплителя, пленок, пиломатериалов. И только потом принимайте решение. Внешний вид, конечно же, играет роль, но не стоит его ставить во главу угла.

Можно ли сделать мансардную крышу с балконом

Да, ответ может быть только положительным, причем есть варианты даже для четырехскатных крыш. Выбор решения зависит от особенностей скатов, прочности и несущей способности стеновых конструкций. Приведем только лишь несколько возможных варианта:

• Вальмовую кровлю из металлочерепицы или других покрытий можно облагородить встроенным балконом, который практически не выступает за плоскость ската. В получившийся проем вставляют балконный блок и выполняют качественную гидроизоляцию пола. Да и утеплять придется тщательней.
• Если прочность стеновых конструкций позволяет, на мансардном этаже выпускают опорные балки, на которых и монтируется балкон. Длина вылета ограничена только сечением и несущей способностью самих балок. Учитывая то, что балкон расположен со стороны фронтона, думать, чем лучше утеплить мансардную крышу, в этом случае не придется. Все делается стандартно.
• Еще один классический вариант — балкон на опорных столбах. В этом случае дополнительные балки не потребуются, а столбами можно красиво обрамить, например, входную группу.

Как видите, вопрос вполне решаем.

Но обращаем внимание — при обустройстве балконов особое внимание необходимо уделять расчету по прочности и несущей способности опорных балок, столбов.

Выбор изоляционных пленок и утеплителя

Пожалуй, это один из основных этапов проектирования. Если со стропильной системой все понятно, используются стандартные элементы и технология крепления. То решая, как утеплить мансардную крышу, нельзя допускать ошибок.

Пароизоляция

Мембранная пленка, которая обеспечивает защиту утеплителя для мансардной крыши от влажного теплого воздуха, поступающего из помещения.

Лучший выбор — пленка с минимальной паропроницаемостью, которую не стоит искать среди откровенно дешевых материалов.

Мембрана работает только в одну сторону, поэтому важно ее закрепить правильной стороной внутрь помещения. Если не следовать инструкциям производителя, то утеплитель намокает и теряет свои теплоизоляционные свойства.

Если делать теплоизоляцию мансардной крыши изнутри, то пароизоляция крепится в последнюю очередь и закрывается гипсокартоном или другими отделочными материалами. При утеплении мансарды снаружи эта пленка крепится по нижней части стропил в первую очередь и на нее укладывается несколько слоев минеральной ваты или другого теплоизолирующего материала.

Гидроизоляция

Гидроизоляцию монтируют поверх стропил под контробрешетку. Ее основная задача — обеспечить защиту кровельный пирог от конденсата и осадков, которые могут появится в результате нарушения герметичности кровельного покрытия.

Представляет собой мембранную пленку повышенной прочности. Выбирая, какая из имеющихся в продаже пленок больше подойдет, отдавайте предпочтение материалам с более высокой плотностью.

Обращаем внимание! Если будет укладываться мягкая кровля или ондулин при небольших уклонах ската, помимо этого слоя гидроизоляции потребуется еще один ковер, который монтируется поверх сплошной обрешетки.

Утеплитель

Теперь перейдем к основному вопросу — какой утеплитель лучше для мансардной крыши? Производители предлагают большой выбор материалов этого класса. Лучше всего пользоваться утеплителем с минимальным коэффициентом теплопроводности. По этим показателям приблизительно равны следующие материалы:

• Защищать от потери тепла крышу дома изнутри можно плотным пенополистиролом, его будет гораздо проще закрепить. Дополнительно стыки между отдельными листами можно герметизировать монтажной пеной. Такой вариант будет гарантировать минимум утечек тепла. Обращаем внимание! Если в доме есть грызуны, утеплять мансардную крышу пенопластом нежелательно, он пришелся им по вкусу.

• В материалы для утепления мансардной крыши входит и стекловата, а также ее современные варианты. Она продается в рулонах, режется на куски необходимой ширины и укладывается враспор между стропилами. Обращаем внимание! Стекловату не стоит использовать на крутых скатах, он со временем может съехать вниз под собственным весом.

• Чаще всего кровли мансардных домов утепляют базальтовой или минватой. Материал имеет высокую плотность, отличные теплоизоляционные характеристики, со временем практически не теряет своих свойств. С такой ватой удобно работать как изнутри, так и снаружи кровли. Обращаем внимание! Слои утеплителя, независимо от того, какой был выбран, необходимо укладывать в шахматном порядке, перекрывая стыки нижнего ряда.

Устройство окон в мансарде

При обустройстве кровель этого типа применяют два основных типа окон — стандартные, устанавливаемые в проемы по фасадам, и специальные мансардные, врезаемые непосредственно в крышу.

С установкой обычных окон проблем не возникает, главное — заказать светопрозрачную конструкцию требуемого размера.

Несколько иная ситуация с мансардными окнами. Их необходимо монтировать в строгом соответствии с инструкцией производителя, в противном случае добиться герметичности не удастся, и крыша будет течь именно в зоне оконных проемов.

Дополнительно рекомендуется утеплить откосы пеноплексом или другим однотипным материалом. Это поможет снизить теплопотери через оконный проем.

На какие сооружения рекомендуется мансардная крыша

Особых ограничений по этому поводу нет. Единственное, что следует учитывать — не стоит делать мансарду на зданиях, ширина которых не дотягивает до 6 метров, сделать полноценное помещение в таких условиях не выйдет.

Широкое применение мансарды получили именно на одноэтажных жилых домах частной постройки. Но они используются и в малоэтажном строительстве промышленных масштабов, например, при возведении таун-хаусов.

Отдельная сфера применения такого решения — хозяйственные бытовые постройки, бани, гостевые дома. Именно для таких небольших построек важны лишние квадратные метры, для которых всего лишь нужно сделать правильную крышу.

Выбор кровельного материала мансардной крыши

Учитывая то, что скаты могут мансарды могут иметь различны уклон, в том числе и значительный, при выборе кровельных покрытий следует учитывать не только минимальные, но максимальные углы, при которых разрешена укладка материала.

Среди наиболее востребованных покрытий выделяют:

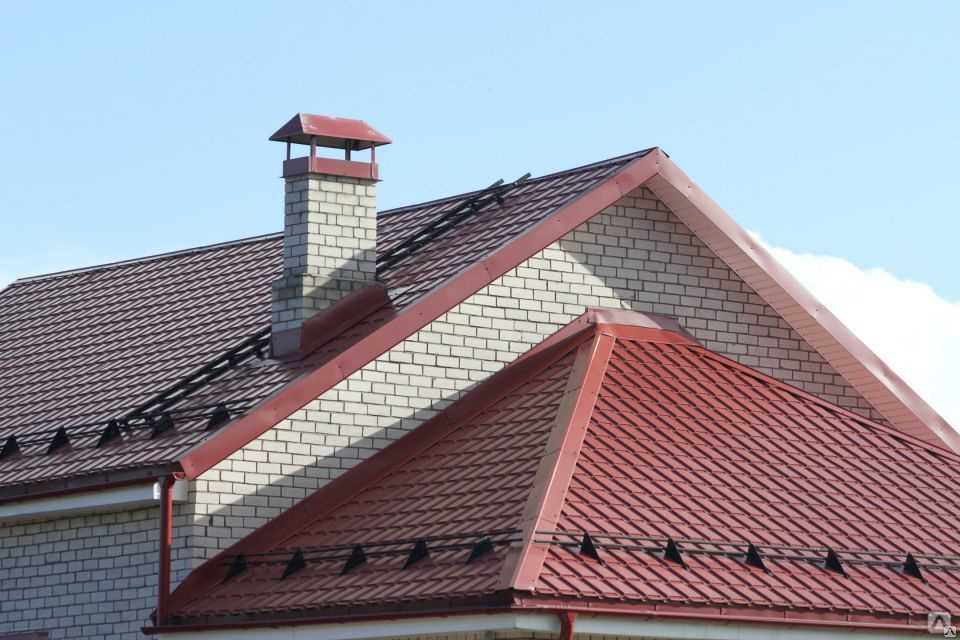

Металлочерепица

Сделана из стального оцинкованного листа с декоративно-защитным полимерным покрытием. Стоимость зависит от толщины металла и типа полимера.

Самый дешевый — полиэстер.

Дорогой, который прослужит существенно дольше, это Пурал.

Допускается монтаж при уклонах от 14 градусов, максимального предела не имеет. В целом, хорошее покрытие, устойчивое к осадкам, ультрафиолету, ржавчине.

Но отличается повышенной шумностью. Правда, для утепленной мансарды этот недостаток не имеет значения.

Мягкая кровля или гибкая черепица

Материал, который более предпочтителен на скатах с большим уклоном. Шероховатое покрытие при небольших углах не дает скатываться снегу.

Отличный по внешнему виду и стоимости материал на битумной основе.

Легко укладывается, главный плюс — при монтаже практически нет отходов. Кроме того, мягкая кровля поглощает шум любого по силе дождя.

Из минусов выделим — необходимость в обустройстве сплошной обрешетки и низкую скорость монтажа.

Композитная черепица

Применяется при уклонах более 15 градусов без максимального предела. По своей сути является модернизированным вариантом обычной металлочерепицы, она разрезана на более мелкие фрагменты.

Стоит отметить, что благодаря новому защитно-декоративному покрытию композитная черепица значительно меньше шумит.

Среди недостатков обычно упоминают высокую стоимость материала. Но учитывая то, что при укладке остается мало отходов, такая покупка вполне целесообразна.

Профнастил

В зависимости от покрытия способен прослужить до 30-50 лет. Укладывается на скаты с минимальным уклоном 10 градусов, верхнего ограничения нет.

По сути, представляет собой ту же металлочерепицу, только с другим профилем поверхности. Обладает теми же плюсами и минусами.

Стоит этот материал дешевле и монтировать его проще.

Ондулин

Материал из прессованных волокон целлюлозы, пропитанных битумом. Обладает наименьшим показателем по минимальному углу ската, он составляет всего 6 градусов.

Легко поддается резке, довольно быстро монтируется, правда, при малых уклонах требует обустройства сплошной обрешетки.

Выпускают в различном цветовом исполнении, но свой цвет долго не держит.

Среди других недостатков отмечают — невысокий порог возгорания (всего 110 градусов), склонен к деформации под воздействием высоких температур воздуха и солнечными лучами, отличается невысокой морозостойкостью.

Как вариант для мансарды подойдет, только исходя из доступной стоимости.

Фальцевая кровля

Может быть использована при уклонах от 14 градусов. Отличается невысоким удельным весом, который зависит от толщины металла и обычно не превышает 7 кг на квадрат.

Укладывается картами, которые соединяются между собой замками-фальцами. Изготавливается из простой и оцинкованной стали, алюминия, меди. В последнее время применение резко ограничено в связи с появлением материалов нового поколения.

Среди недостатков отмечают невысокую стойкость к ударам из-за небольшой толщины. Но смотрится такая кровля отлично, особенно медный вариант. Правда цена материала высока.

Обращаем внимание! Для любого кровельного материала важно соблюдение технологии монтажа. Любое нарушение приводит к появлению протечек. Исходя из этого, гораздо проще работать с листовыми материалами типа металлочерепицы или профлиста. При длине скатов до 6-8 метров возможен монтаж одним листом, что позволяет избавиться от значительно числа стыков.

При проектировании мансардных крыш необходимо учитывать особенности всех материалов. Учитывайте то, что подходить к выбору также стоит комплексно, ведь характеристики кровельных покрытий и утеплителя влияют на требуемое сечение пиломатериалов для стропильной системы. Лучше, если разработкой проекта таких кровель будет заниматься знающий специалист.

Как правильно покрыть крышу металлочерепицей

Кровля, как известно, является самой необходимой частью каждой строительной конструкции. Данный элемент здания есть возможность сделать еще более привлекательным, для этого требуется просто понимать, как грамотно осуществить процесс укладки металлочерепицы.

Если сделать процесс установки по ниже изложенной схеме, можно получить не просто красивое кровельное покрытие, но также долговечное. Главное понять, как правильно покрыть крышу металлочерепицей.

Основные предварительные работы

Металлочерепица — это искусственный заменитель стандартного глиняного материала. Привлекательный внешний вид, а также наличие большого количества положительных характеристик способствуют тому, что популярность ее становится все выше. Каждая строительная компания использует металлочерепицу в процессе обустройства кровли.

Важно! Перед тем как покрыть крышу металлочерепицей требуется подготовить специальную одежду, требуемые для проведения укладки материалы и инструменты, а также специальные устройства для осуществления подъема элементов материала на крышу.

Металлочерепица обычно приобретается заблаговременно, хранить ее можно в самых стандартных условиях, причем очень долго, то есть месяца или двух. При перекидывании материала требуется следить, чтобы листы не терлись. Стоит при перемещении держаться за специальные стыковочные края, только так можно не сломать элементы материала.

Говоря о спецодежде, можно отметить, что тут стоит применять специальные перчатки, мягкоподошвенную обувь, а также профессиональный строительный комбинезон.

Требуемые инструменты для укладки металлочерепицы

Чтобы правильно произвести укладку данного материала необходимо приготовить следующие инструменты:

• Рулетка, посредством которой нужно будет сделать измерение листов для кровли;
• Шуруповерт для закрепления материала;
• Такие устройства, как высечная машина, специальные ножницы потребуются в процессе устройства таких кровельных элементов, как ендовы, примыкания и иные участки. Применение данных инструментов позволит сделать ровные, недеформированные края и качественно покрыть крышу металлочерепицей.

Важно! Настоятельно не рекомендуется использовать при работе с металлочерепицей болгарку, так как она в состоянии сделать большое количество повреждений. По гарантии подобные проблемы исправить будет невозможно.

Подготовка основания

При ответе на вопрос, как крыть крышу металлочерепицей, стоит отметить, что все начинается с тщательной подготовки основания. Изначально необходимо сделать ветро- и гидроизоляционную защиту, то есть монтировать мембрану. Поверх стропильной системы крепится пленка от карнизов.

Применяемый для данной цели качественный теплоизоляционный материал в обязательном порядке должен совсем немного выступать, примерно на 200 мм, от торцевого края кровли. Крепится он посредством применения скоб, присоединенных к стропилам.

После осуществления монтажа качественной пленки специальными скобами дополнительно стоит сделать специальную контробрешетку, для которой подойдет специальная строительная доска размером 25 на 40 мм. Подобным методом крепится и изоляция, которая необходима для обеспечения правильной циркуляции воздушных масс.

Важно! Слои гидроизоляционного материала укладываются строго по направлению стропил, стороны которого определяются кроем. Необходимо следовать еще одному правилу – пленка при укладке должна быть уложена с провисом примерно на 10-20 мм по краю стропил. Требуется соблюдать обязательный нахлест в 150 мм по всем швам, присутствующим между материалами. это важно при решении вопроса, как крыть крышу металлочерепицей.

Если следовать данным советам, гидроизоляция будет очень качественной, не боящейся резких температурных перепадов.

Монтажные работы по установке обрешетки

При решении вопроса, как правильно крыть крышу металлочерепицей и осуществлении монтажа обрешетки, требуется соблюдать определенные размеры. При работе с кровлей, которая обладает шагом стропил в 900 или 1200 мм, для строительства обрешетки потребуется произвести такой процесс, как подготовка досок, размер которых равен 30 на 100 мм. Если шаг ферм равен 600 мм, идеально подойдет доска, которая имеет 25 на 100 мм.

Важно! Торцевая рейка обрешеточной системы должна быть несколько больше, чем иные конструкционные элементы. Увеличение должно быть больше примерно на 10-12 мм.

Установку системы обрешетки требуется производить строго от начальной части карниза. С этой части конструкции металлочерепицы, как инструкция показывает, потом начнется монтаж листов. В процессе создания особого привлекательного ступенчатого карниза это имеет достаточно большое значение. Шаг обрешетки обычно рассчитывается по всей длине волн таких элементов, как листы металлочерепицы.

Работа с карнизными и расположенными по торцам рейками

Сразу после полного окончания установки системы обрешетки, требуется начать процесс крепления реек, расположенных по торцу. Их необходимо монтировать с определенным выступом в 40 мм выше монтированной обрешетки. Примерным образом осуществляется крепление реек карнизных к установленным стропилам, это правильное покрытие крыши металлочерепицей.

Карнизная планка крепится обязательно перед проведением работ с самой металлочерепицей. Данный процесс производится с нахлестом в 100 мм. Крепится данный элемент посредством обычных саморезов.

Монтаж конструкционных элементов металлочерепицы

Прежде чем начать покрытие крыши металлочерепицей, потребуется наладить систему подъема листов на кровлю. Для этой цели можно использовать предварительно подготовленные вертикально монтированные опоры, то есть стандартные доски. Предполагается определенная замена на иную систему подъема.

Суть такого перемещения — рабочий подает лист руками наверх, а напарник, который находится на крыше, принимает его, снимая с опор.

Процесс решения, как класть металлочерепицу, осуществляется на основании определенной инструкции:

1. Осуществляется выравнивание элементов кровли строго по карнизу;
2. Начинается укладка самых длинных по размеру листов, так как их потом будет легко выровнять строго под прямым углом;
3. Самый первый лист монтируется в самом удобном месте. В обязательном порядке требуется соблюдать свес у карниза в 45 мм;
4. Перекрыть крышу металлочерепицей и закрепить ее можно посредством саморезов, которые устанавливаются у конька, а также у карниза. Стоит помнить, что замена их не предусмотрена;
5. Все остальные листы укладываются также строго внахлест в две волны на все предыдущие листы кровельного материала. Подобным образом требуется уложить определенное количество листов.

Важно! Соблюдение определенного выравнивания по направлению к карнизу обязательно. Требуется для этой цели делать выступ в 45 мм от края.

Особенности укладки кровли

Важно! Закрепление листов используемого материала на системе обрешетки необходимо делать на основании присутствующих волн кровельной черепицы. Необходимо использовать специальные крепежные саморезы, размер которых 4,8 на 29 мм. Процесс крепления начинается именно там, где листы кровельного материала в нахлесте имеют место пересечения. Это технология покрытия крыши металлочерепицей.

На самом ближнем элементе к карнизу крепежные саморезы монтируются на две волны на профиле. Все иные крепежные устройства рекомендуется ввинчивать строго немного выше по установленному уровню от нижнего края, причем на каждом вторичном рисунке, а также на третьей волне в разные стороны.

Говоря об особенностях укладочного процесса, можно отметить, что крепить листы материала необходимо таким способом, что выбран с самого начала. Нахлест производится строго по верхнему краю рисунку листов, но не менее 130 мм.

Крепежные саморезы вкручиваются в основание присутствующей волны, то есть к обрешетке на том участке, который находится возле профильного края. Перекрыть крышу металлочерепицей таким методом — это правильно.

Важно! В процессе укладки металлочерепицы важно очень точно делать вкручивание саморезов, а также требуется произвести работы таким образом, чтобы не нарушить уже уложенный гидроизоляционный материал.

Следование данному совету поможет сохранить достаточную герметичность всех стыков, что в свою очередь не даст возможности воде просочиться в пространство, расположенное под кровлей.

Грамотность кровельных работ – правильное проектирование

Перед осуществлением заказа требуется в обязательном порядке делать относительно небольшой и понятный проект, это схема крепления металлочерепицы. Суть подобного действия заключается в составлении относительно небольшого по объему работ проекта.

Если нет возможности делать его, не получается нарисовать полноценный чертеж проекта, можно просто начертить небольшую схему кровли. Это решение, как правильно накрыть крышу металлочерепицей.

Многие строительные компании, которые занимаются оказанием услуг, связанных с поставкой материалов и те, что предлагают перекрытие крыши металлочерепицей, могут сами выехать на тот или иной объект и на высоком профессиональном уровне произвести составление проекта будущей кровли.

Главным положительным фактом такой помощи является расчет требуемого количества материала, а также обозначение инструментов, которые могут потребоваться. Это поможет покрыть крышу металлочерепицей своими руками.

Важно! Помощь специалистов – это оптимальная возможность минимизировать основные потери материала в процессе деления его на элементы, то есть свести к минимуму все отходы при решении вопроса, как стелить металлочерепицу. Также это отличная возможность делать все грамотно и правильно.

Советы специалистов, как стелить металлочерепицу, а также следования вышеизложенной инструкции позволит произвести укладку металлочерепицы максимально грамотно и оперативно.

Детали конструкции Абатменты с изменением угла наклона и мансардой

Абатмент верхней кромки

Подложку завернуть не менее чем на 50 мм вверх по стыку. Уложить плитку и гвоздь в соответствии с рекомендациями производителя. Закрепите плитку близко к стыку, чтобы можно было создать защищенный от непогоды стык с помощью металлического фартука. Убедитесь, что металлическая планка поднимает абатмент минимум на 75 мм. Обшивка должна закрывать верхнюю часть плитки не менее чем на 100 мм. Если верхняя плитка не используется, то оклад следует увеличить до 150 мм.

Загрузить файл DWG

Вентилируемый абатмент верхней кромки

Убедитесь, что имеется воздушный зазор в соответствии с рекомендациями производителя аппарата ИВЛ. Уложите плитку сверху и прибейте в соответствии с рекомендациями производителя.

Закрепите вентилятор, чтобы можно было создать защищенное от непогоды соединение с помощью оклада металлической крышки. Убедитесь, что металлическая планка поднимает абатмент минимум на 75 мм.

Загрузить файл DWG

Боковой абатмент с металлическими вкладышами

Поверните подложку не менее чем на 100 мм вверх от упора. Разрежьте стандартные плитки и полуторные плитки по мере необходимости и проложите их металлическими прокладками, чтобы сформировать плотный герметичный стык. Сформируйте прокладки с выступом 75 мм к стыку и зафиксируйте, перевернув вниз головку каждой плитки. Оденьте металлическую ступеньку вплотную к прокладкам с нахлестом не менее 65 мм.

Загрузить файл DWG

Изменение шага

Эта деталь обычно не требует металлической накладки, если используется обычная черепица. Как правило, укладка черепицы продолжается обычным образом и охватывает изменение уклона крыши. Следует позаботиться о поддержании достаточного прилегания головы. Там, где изменение уклона является значительным, может потребоваться увеличить глубину обрешетки (т. е. использовать двойную обрешетку) для первого ряда на более крутом уклоне.

Примечание.   Всегда следите за тем, чтобы нижняя часть крыши находилась на уровне или выше минимального рекомендуемого уклона крыши для черепицы.

Загрузить файл DWG

Мансарда с мансардной плиткой

Убедитесь, что между карнизами и коньком, где изоляция расположена между стропилами, имеется свободный путь для вентиляции. Нахлест кровельной подложки над мансардной подложкой должен составлять не менее 150 мм.

Разложите планки черепицы так, чтобы обеспечить нахлест 65 мм для черепицы мансарды. Мансардная черепица должна быть указана для конкретных требуемых уклонов крыши.

Загрузить файл DWG

Мансарда с металлическим отливом

Закрепите непрерывную деревянную наклонную планку на карнизе, чтобы обеспечить поддержку металлического наличника и карнизного ряда плитки. Обеспечьте свободный путь вентиляции от карниза до конька, где между стропилами расположена изоляция.

Подложка кровли внахлест поверх металлического ранта и закрепление мансардной подложки под тентовой обрешеткой. Защитное покрытие, находящееся над мансардными плитами верхнего ряда не менее чем на 100 мм и выступающее на 150–200 мм вверх по наклонной обрешетке.

Подрежьте нижний край планки в открытых местах.

Примечание.   По возможности следует поощрять использование мансардных плит.

Загрузить файл DWG

Mastering Roof Inspections: Roof Styles

Кентон Шепард и Ник Громико, CMI®

и ненадлежащие условия при осмотре крутых скатов жилых крыш. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Эта статья из серии Mastering Roof Inspections представляет собой первую часть, описывающую условия, общие для пяти основных материалов для покрытия крыш жилых домов с крутым уклоном, включая:

• битумную черепицу;
• древесная крошка и черепица;
• металлическая кровля;
• глиняная и бетонная плитка; и
• шифер.

Хотя каждая из этих статей охватывает основы, они также содержат подробные сведения. Информация была получена из самых разных источников, включая домашнюю инспекцию и страховые компании, а также различные сектора кровельной промышленности. При разработке мы работали с консультантами, подрядчиками, поставщиками и производителями.

Хотя мы будем использовать общие термины, одни и те же вещи могут иметь разные названия в разных частях Северной Америки. Термин «материалы кровельного покрытия» относится только к видимому материалу кровельного покрытия, такому как черепица, черепица, металл или шифер, которые образуют основное кровельное покрытие. Сюда не входят другие кровельные материалы, такие как подложка или оклад. Термин «кровельные материалы» включает в себя все, что прикреплено к настилу крыши

Мы начнем с определения некоторых основных стилей и особенностей крыши.

Фронтон

Двускатные крыши являются одним из наиболее распространенных стилей. Их легко идентифицировать. У них два ската, а конек проходит по всей длине дома. Нижние, ровные края крыши называются «карнизами», а наклонные края называются «фронтонами» или «рейками». (Мы используем оба термина.)

Вальмовая

Существует два типа вальмовых крыш, и обе они имеют четыре ската. Обычная вальмовая крыша имеет ровный конек, но конек не доходит до Вальмовые стропила наклонены по диагонали к каждому углу.0005

На фотографии выше показана «вальмовая» крыша. Полные вальмовые крыши не имеют настоящего конька. Все вальмовые стропила сходятся, образуя точку на пике крыши.

Мансарда

Мансардные крыши были изобретены французами, когда владельцы облагались налогом по высоте здания, измеряемой до карниза крыши. Это короткие крутые крыши, установленные по периметру обычно (но не всегда) здания с плоской крышей.

Некоторые из этих крыш почти вертикальны, и это может вызвать проблемы при установке, которые будут различаться в зависимости от различных материалов кровельного покрытия.

Плоский

Термин «скат» используется для описания степени уклона крыши.   Плоские крыши имеют один скат, но очень малый уклон. Типичный шаг будет ¼ дюйма на фут.

Сток с плоских крыш может осуществляться через края крыши или через шпигаты, установленные в парапетной стене, построенной по периметру.

Плоские крыши – это крыши с малым уклоном. Поскольку эта серия посвящена крышам с крутым скатом, мы не будем много говорить о плоских крышах. Пологие и крутые крыши имеют разные требования.

Навес

Односкатные крыши имеют больший уклон, чем плоские крыши. Поскольку односкатные крыши часто используются для пристроек, одной из потенциальных проблемных зон является верхний край односкатной крыши, где она соединяется со стеной первоначального дома.


Вальмовая крыша

Вальмовая крыша обычно ассоциируется с амбарами, но нередко встречается и в домах. Они имеют два ската, каждый из которых выпукло меняет высоту тона. Точка, в которой крыша меняет угол наклона, должна иметь металлический отлив.

Этот сарай расположен в такой ветреной местности, что когда ветер перестает дуть, все куры падают.

Капот

Крыши капота имеют разный угол наклона, но имеют вогнутую форму – противоположность двускатной.

Крыша-бабочка

Этот стиль встречается реже, но время от времени вы будете его видеть. Когда вы осматриваете дом с крышей-бабочкой, внимательно посмотрите на потолок и пол под нижней точкой.

Дом на этой фотографии недавно был продан, и продавцы наняли подрядчика для установки новой крыши. Покупатели въехали… шел дождь… и крыша протекла. Покупателям пришлось нанять как (другого) подрядчика по кровельным работам, так и подрядчика по укладке полов.

Крыша не могла протекать только из-за конструкции, поэтому известный архитектор спроектировал не один, а два прохода в нижнюю точку. Не хватает только якоря и трюмной помпы!

ХАРАКТЕРИСТИКИ КРЫШИ

Фонарь

На этих фотографиях показаны крыши с окнами фонаря. Хотя термин «световой фонарь» относится к положению окон, он также обычно описывает их положение как встроенное в односкатную крышу. Другими словами, «фонарь» обычно используется для обозначения комбинации крыши и окон.

Окна фонаря должны иметь достаточный зазор между подоконниками и крышей в районах с сильным снегопадом. Этот дом не протекает и, скорее всего, протекает. У них также должны быть надлежащие боковые стенки.

Купол

Купол — это небольшая конструкция, встроенная в вершину крыши, часто для освещения области под ней. Объектом осмотра является каркас крыши, поддерживающий купол. Хотя обрамление обычно скрыто за материалами для внутреннего покрытия стен, обратите внимание на признаки движения, такие как растрескивание. Другими уязвимыми областями являются торцевая и боковая стенки.

Конические крыши

Конические крыши часто используются для покрытия башен, как вы видите здесь, и часто бывают крутыми. На этой первой фотографии показана коническая крыша, которая на самом деле представляет собой ряд сужающихся плоских крыш, образующих ряд вальм.

Установка круглых конических крыш требует специальных кровельных приемов, чтобы черепица ложилась ровно, особенно вблизи вершины.

На этой фотографии видно, что около пика установлены четыре крошечных слуховых окна.

Тщательный осмотр этих крутых крыш затруднен (или невозможен) без специального оборудования, поэтому вам следует подойти как можно ближе, используя бинокль, и искать признаки протечки под этими крышами.

Проблемы при осмотре включают в себя оклады на круглых боковых стенках и в местах пересечения конических крыш с крышами других форм. Для обеспечения долговременной защиты от протечек могут потребоваться сверчки или обшивка специальной формы. Здесь сверчки обведены красным.

В этих местах пересечения (которые трудно увидеть, потому что они находятся на обратной стороне крыши) часто собирается мусор, такой как листья и осадок. Этот мусор удерживает влагу на крыше и гидроизоляции, которая часто подвергается коррозии быстрее, чем остальная часть крыши. Таким образом, области пересечения трудно увидеть, и они являются слабым местом.

Если вы не можете подтвердить состояние кровельного покрытия на обратной стороне конической крыши, вам необходимо отказаться от этого и рекомендовать проверку квалифицированным подрядчиком по кровельным работам. Подрядчику может понадобиться зацепить лестницу за конек, чтобы забраться на крышу достаточно высоко и четко видеть заднюю сторону конической крыши. Особенно это актуально, когда крыша покрыта хрупкими материалами, такими как шифер или черепица.

Мансардные окна

Мансардные окна – это выступы, встроенные в скат крыши. Здесь вы видите слуховые окна с двускатной, вальмовой и односкатной крышами. При осмотре возникают проблемы с ендовами, оголовьем и боковыми стенками.

Другие комбинации и стили крыш

Часто в одном доме сочетаются несколько стилей крыш… а иногда…

…вы увидите стили крыш, для которых на самом деле нет названий.

Эта конструкция является мансардой, поскольку представляет собой выступ, встроенный в скат крыши. Структура ниже представляет собой второй этаж, так как внешняя стена непрерывна от фундамента до крыши.

Единственными ограничениями на количество возможных стилей являются человеческое воображение, законы физики и глубина карманов домовладельцев.

Каждый стиль крыши и элементы крыши имеют свои слабые места.
