Как определить скрытую проводку в стене: 6 способов найти скрытую проводку под штукатуркой

Как найти скрытую проводку

Как найти проводку в стене квартиры и частного дома· ИВАНМАСТЕР

Задачи электрика заключаются не только в монтаже электрических приборов и проводки, но и в поиске старых линий. Если при старой установке был применен скрытый метод, то отыскать проводку крайне затруднительно. Поэтому при заказе услуг электрика важно понимать и знать методы поиска электрической проводки. Существует достаточного много способов поиска и со всеми мы постараемся познакомиться в этой статье.

Как найти проводку в стене

Бывает достаточно часто, что во время проведения ремонтных работ строитель, не являясь профильным специалистом, взялся за укладку электрической проводки. При этом он не соблюдает необходимые правила и не придерживается основ, согласно которым проводка должна проходить только под прямым углом. При этом угол поворота разводки должен составлять девяносто градусов. Если мы уверены, что монтаж проводки осуществлял электрик, то провод найти в стене или потолке значительно легче.

Стандартно специалист ищет разводку при помощи проверенных приборов, с помощью которых ему удавалось достичь положительного результата ранее.

Способы поиска скрытой проводки

На данный момент существует несколько методов, наиболее часто применяемых электриками:

1. Визуальный способ. Найти скрытую разводку можно визуально в ситуации, когда на стенах помещения отсутствуют обои. При этом на стене ищут неровности штукатурки или должен быть другой цвет в зоне прокладки. Если эти признаки имеют место, то можно смело штробить и доставать старую проводку.
2. Поиск с помощью радиоприемника. Данный способ является не совсем точным, но при отсутствии точных приборов, можно и им воспользоваться. Погрешность при поиске составляет десять сантиметров, но в большинстве случаев он помогает найти скрытую проводку. Необходимо подключить прибор и произвести настройку на частоту в сто килогерц. Затем прислонить к стенке и аккуратно провести вдоль нее, стараясь не прикасаться к поверхности. В районе проложенной проводки должен раздаться характерный треск, свидетельствующий о заложенной скрытой проводке электрики. Чем ближе линия расположена к приемнику, тем отчетливее будет слышен звук. Но использование такого способа возможно только при ситуации, когда в помещении гробовая тишина и провод находится под напряжением. В иных случаях применение радиоприемника не имеет смысла.
3. Найти проводку в стене с помощью смартфона. Собственнику телефона необходимо превратить устройство в металлодетектор, при этом необходимо задействовать определенные приложения. В мобильном устройстве должен присутствовать сканер, с помощью которого можно найти скрытую проводку на глубине около десяти сантиметров. Современные гаджеты способны к установке такого приложения, поэтому телефон можно активно задействовать при поиске скрытой разводки.
4. Поиск проводки с использованием слухового аппарата. Подойдут только устройства старого типа, новое оборудование является не пригодным. Способ действительно очень точный, поэтому некоторые электрики старой закалки применяют его в своей практике. Необходимо произвести настройку оборудования на функцию, при которой телефон будет реагировать на электромагнитные колебания. На практике это выглядит также, как и в случае с радиоприемником. Прибор подносят к стене и внимательно слушают. Если раздастся характерный треск, значит в этом месте находится разводка.
5. Применение мультиметра. У каждого электромонтажника в наличии имеется данный прибор. Подключаем сопротивление в двести килоОм и соединяем щупы с истоком прибора. Находящийся с правой стороны вывод является своего рода антенной. Прибор подносится к стене и при возникновении электромагнитных колебаний сопротивление изменяется, что регистрируется на устройстве.
6. Поиск проводки с помощью металлодетектора. Основное его функциональное предназначение — поиск металлических предметов, находящихся в земле. Но электрики приспособили его для решения собственных задач. Преимущество данного прибора заключается в том, что искомому проводу не требуется создавать напряжение, металлоискатель найдет его даже без него. При этом погрешность прибора будет составлять не больше пяти сантиметров.
7. Применение индикаторной отвертки. Этими средствами поиска достаточно легко пользоваться, так как они реагируют на электромагнитное излучение, создаваемое скрытой проводкой, находящейся под напряжением. Отвертка плотно прислоняется к стене и производится поиск. Если световой индикатор засветился, то провод находится в этом месте. Но прибор имеет свои отрицательные стороны. Он способен находить провод на расстоянии не более двух сантиметров. Если разводка сделана глубже, то отвертка бесполезна.

Профессиональное оборудование для поиска проводки

Электрики редко пользуются всеми вышеописанными способами. В большинстве своем они имеют в своем распоряжении профессиональные устройства и используют их. Профильные приборы различаются по принципам работы и подразделяются на классы:

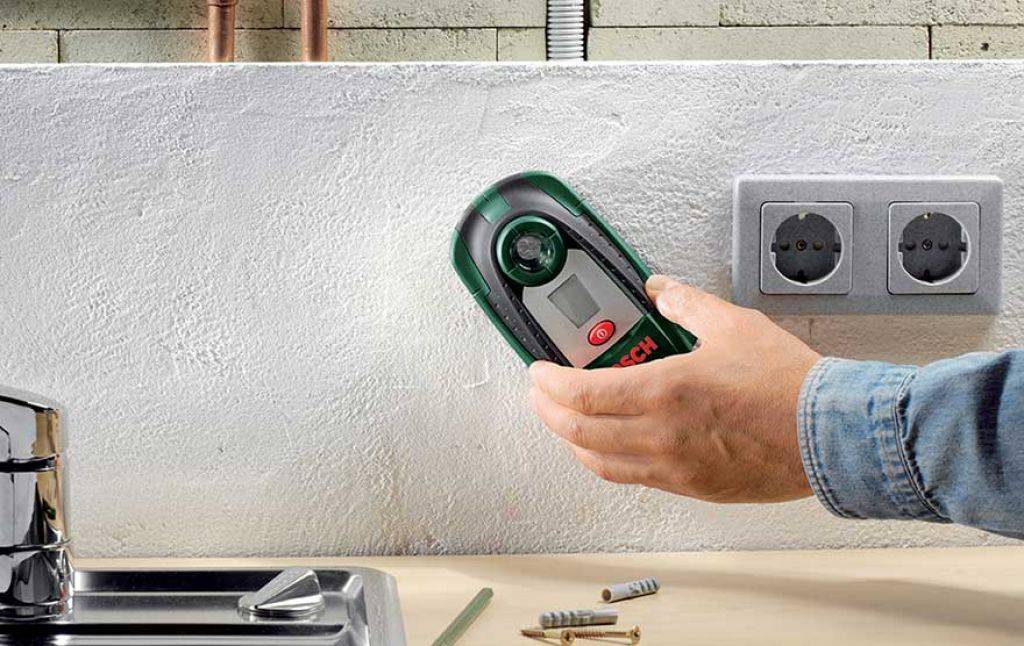

1. Электростатические приборы. Их основное функциональное назначение заключается в поиске проводки, которая находится под напряжением. Устройства доступны по цене и достаточно точны. При их применении необходимо учитывать следующие аспекты. Поверхность аппарата должна оставаться полностью в сухом состоянии и при его использовании необходимо убрать другие металлические предметы.
2. Электромагнитные устройства. По принципу действия полностью похожи на предыдущие, но линия обязательно должна находиться под напряжением выше одного килоВатта.

Как искать происшедший обрыв проводки в стене

Прежде всего от электрика требуется определение какая фаза подверглась дефекту. С этой целью специалист обычно задействует индикаторную отвертку. Если при проверке фаза находится на месте, то оборван ноль.

Часто электрики для поиска места обрыва используют специальное оборудование. Устройство перемещают вдоль стены или по горизонтали и аппарат сигнализирует, что с проводкой все нормально. Но в случае, когда сигнал прекращается, то значит обрыв обнаружен и необходимо штробить стену, чтобы добраться до неисправности.

Обычно мастера электрики пользуются устройством, которое называется трассоискатель. Принцип его работы заключается в поиске проводки в стене, которая находится под напряжением. Если электрический ток отсутствует, тогда подключают генератор, подающий необходимое напряжение. Его улавливает датчик, который настроен на прием. Когда возникает напряжение, прибор издает звуковой сигнал. При этом, в месте обрыва сигнала слышно не будет. Применение трассоискателя значительно упрощает задачу электрикам, и они справляются с поиском в течении короткого промежутка времени.

С помощью каких еще способов ищут проводку в стене? Приведенные ниже методы сравнимы с мифами, поэтому не рекомендуем их практическое применение:

1. Применение бытового компаса. Некоторые «мастера» утверждают, что найти разводку в стене можно при помощи простого компаса. Но если мыслить логически, создать в бытовых условиях магнитное поле просто невозможно и поэтому прибор бесполезен.
2. Использование магнита. Существует ошибочная версия, что если привязать магнит и водить его вдоль стены, то в месте пролегания провода он способен отклониться. Не советуем тратить время, так как этот метод является полной чушью.

В настоящее время существуют и другие гипотезы, но лучше пользоваться проверенными способами.

Как найти электрические провода в стенах (3 метода)

Каждый раз, когда вам нужно просверлить стену, вам нужно знать расположение электрических проводов.

Сверление в стене без этих знаний может привести к поражению электрическим током.

Вы также можете просверлить сантехнику.

Вам нужен способ найти электрические провода в стене.

Как найти электрические провода в стенах (шаг за шагом)

Существует три основных метода поиска электрических проводов за стандартным гипсокартоном.

Вам нужно будет использовать несколько разных методов, чтобы найти электрические провода в бетонных стенах.

Мы нашли несколько различных методов, которые помогут вам найти электрические провода в ваших стенах, независимо от их материала.

Выполните следующие действия, чтобы безопасно их найти.

Метод 1: Детектор электрических проводов

Этот метод требует использования детектора электрических проводов.

Доступно несколько типов.

Некоторые лучше обнаруживают через определенные материалы, чем через другие.

Они также могут обнаруживать другие объекты в стене, такие как водопровод и дерево.

Детектор электрического провода работает, излучая сигнал через провод.

Этот сигнал действует как датчик.

В некоторых случаях провод, который вы ищете, должен быть под напряжением, чтобы детектор работал.

Другие не требуют, чтобы провод был под напряжением.

Эти извещатели, как правило, дешевле, чем извещатели с проводом под напряжением.

В качестве меры предосторожности, если извещателю не требуется, чтобы провод был под напряжением, отключите питание с помощью автоматического выключателя.

Как только датчик проходит через провод, приемник улавливает его.

Устройство издаст звук, загорится или покажет вам, что в этом месте есть провод.

Выполните следующие действия, чтобы правильно использовать электрическое проводное устройство.

Шаг 1. Купите подходящий детектор электрических проводов

Заглянув в хозяйственный магазин, вы обнаружите множество различных детекторов электрических проводов.

Они классифицируются как искатели шипов, поэтому вы найдете их в этом разделе хозяйственного магазина.

При покупке детектора электрических проводов обратите внимание на материал вашей стены.

Если это гипсокартон, то подойдет любой простой детектор электрических проводов.

Если это бетон или что-то другое, то может понадобиться специальный детектор.

Вам также следует подумать, хотите ли вы найти что-нибудь еще внутри стены.

Многие детекторы также могут определить, где в стене находится водопровод.

Если вам нужна эта функция, возможно, стоит потратить дополнительные деньги на поиск детектора, способного выполнять эту функцию.

И последнее, на что нужно обратить внимание, это если вас волнует, должен ли провод быть под напряжением или нет.

Если вы опасаетесь оставлять питание включенным во время поиска, вам нужно найти неактивный детектор электрических проводов.

Если вас не смущают провода под напряжением, вы можете выбрать детектор проводов под напряжением.

Детекторы без провода под напряжением дешевле, чем извещатели с проводом под напряжением.

В противном случае вам понадобится только обычный детектор электрических проводов, который покажет вам, где находится провод в стене.

Шаг 2. Включите передатчик в розетку рядом с зоной проверки

Стандартные детекторы электрических проводов имеют дальность обнаружения три метра.

Вам нужно быть как можно ближе к области, которую вы хотите обыскать.

Чем ближе вы находитесь, тем точнее показания вы получите.

Откройте коробку с детектором электрических проводов.

Он состоит из двух частей.

Передатчик доставляет зонд по электрическому проводу.

Приемник улавливает зонд, когда тот приближается к нему в стене.

Передатчик — это часть, которая подключается к розетке.

Включите его в розетку, ближайшую к зоне проверки.

Вы можете обнаружить, что более дорогие детекторы имеют более широкий диапазон обнаружения или дают более точные результаты.

Шаг 3. Включите передатчик и приемник

После того, как передатчик окажется в розетке, необходимо включить и передатчик, и приемник.

Это так же просто, как найти кнопку питания и нажать ее.

Обратитесь к руководству, если вы не можете найти кнопку питания.

Шаг 4. Используйте руководство, чтобы узнать, как держать приемник

Для получения точных результатов необходимо правильно держать приемник.

Некоторые приемники должны быть прислонены к стене, чтобы обнаружить зонд в проводе.

Другие нужно держать под углом.

Руководство подскажет вам, как держать приемник, чтобы получить четкий результат.

Шаг 5. Передача сигнала А

Нажмите кнопку сигнала на передатчике.

Он начнет подавать зонд или сигнал через провод в стене.

Используйте приемник, чтобы найти сигнал.

Переместите приемник в горизонтальном направлении, чтобы найти датчик.

Это потому, что электрические провода проходят через стену горизонтально и вертикально.

Шаг 6. Поиск сигнала

Поиск провода может занять некоторое время.

Совет: начните с выхода и медленно двигайтесь оттуда.

Вы также можете обыскать область, в которую вы собираетесь вбить гвоздь или шуруп.

Когда приемник обнаружит зонд, он предупредит вас.

Предупреждение может быть звуковым, приемник может загореться или может дать визуальный сигнал.

Следите за приемником, чтобы не пропустить сигнал.

Как только вы увидите сигнал, отметьте его место карандашом на стене.

Теперь вы знаете, что в этом месте есть электрический провод.

Метод 2: магнитный искатель стержней

Другим методом является использование магнитного искателя шипов.

Это полезное устройство, потому что оно помогает найти гвозди в шпильках.

Стойки представляют собой деревянные балки, иногда металлические балки, поддерживающие стену.

Магнитный искатель стержней находит металлическую балку или гвозди в стержне, создавая магнитное поле.

Это помогает найти провода, потому что провода часто упираются в гвозди в шпильках.

Выполните следующие действия, чтобы использовать магнитный искатель для правильного поиска электрических проводов в стенах.

Шаг 1. Приобретите подходящий магнитный искатель стержней

Как и детекторы электрических проводов, существует несколько типов магнитных искателей стержней.

Вам нужно найти тот, который лучше всего подходит для той цели, для которой он вам нужен.

Некоторые искатели шипов более точны, чем другие.

Обычно они дороже.

Другие также могут обнаруживать другие материалы в стене, такие как дерево.

Чтобы упростить работу, купите магнитный искатель шипов, специально предназначенный для той работы, для которой вы его используете.

Шаг 2. Ознакомьтесь с руководством

Когда вы получите магнитный искатель шпилек домой, найдите время, чтобы прочитать руководство.

В частности, вы хотите понять, как держать искатель шипов.

Как и в случае с детектором электрических проводов, если вы неправильно держите искатель гвоздей, это может снизить его точность.

Магнитные искатели гвоздей могут обнаруживать только так глубоко в стене.

Вам нужно сделать все возможное, чтобы повысить его точность.

Шаг 3. Включите искатель шипов

Если вашему искателю шипов требуется питание, включите его.

Не всем магнитным искателям требуется питание.

Вы можете прислонить его к стене и начать поиск.

После включения приложите искатель шпилек к стене в соответствии с инструкциями, приведенными в руководстве.

Переместите искатель шипов в горизонтальном направлении.

Провода проходят горизонтально в стене.

Шаг 4. Поиск сигнала

Магнитный искатель гвоздей работает, обнаруживая металл в гвоздях или шурупах в стене.

При обнаружении металла устройство подает сигнал.

Вам нужно найти этот сигнал, чтобы определить, где в стене находятся гвозди.

Иногда металлоискатель загорается, издает звук или подает визуальный сигнал, говорящий о том, что он обнаруживает металл.

Шаг 5. Отметьте область

Каждый раз, когда сработает искатель шипов, отметьте место.

Вы получите общее представление о том, где находятся гвозди в стене.

Это говорит о том, что есть вероятность, что провода тоже есть.

Вы можете либо использовать детектор электрических проводов для получения более точных результатов, либо начать осторожно прибивать его гвоздями к стене.

Способ 3: отверстие и камера

Этот метод идеально подходит для домовладельцев, которые не боятся немного повредить стены.

Если вы хотите знать, что происходит за вашей стеной, то самый простой способ узнать это — посмотреть за ней.

Может помочь использование камеры с гибким прицелом.

Выполните следующие действия, чтобы проделать дыру в стене и с помощью камеры найти электрические провода в стенах вашего дома.

Шаг 1: Купите подходящую камеру с гибким прицелом

Внутри стены будет темно.

Из вашего дома может проникать свет.

Тем не менее, вы должны быть готовы к тому, что будет темно.

Вам нужна камера с гибким оптическим прицелом, оснащенная ночным видением или фонариком.

Гибкость также важна.

Позволяет поворачивать прицел в крутых поворотах, чтобы обойти препятствия.

Также следует учитывать качество камеры.

Если видео зернистое, вы не сможете определить, что такое электрический провод, а что визуальная обратная связь.

Подумайте о крупных инвестициях, чтобы получить желаемые результаты.

Шаг 2. Аккуратно прорежьте небольшое отверстие в стене

Прежде чем резать стену, выключите питание.

Вы можете сделать это, подойдя к автоматическому выключателю и выключив главный выключатель.

Это остановит поток энергии через ваш дом.

Теперь вы можете безопасно вырезать небольшое отверстие в стене.

Отверстие должно проходить параллельно области, которую вы хотите осмотреть.

Это не обязательно должна быть большая дыра.

Он просто должен быть достаточно большим, чтобы в него влезла камера.

Вы можете использовать универсальный нож, чтобы прорезать гипсокартон.

Двигайтесь медленно, чтобы не перерезать неожиданные провода или водопровод.

Один из советов — не резать рядом с розеткой.

Шаг 3. Вставьте камеру

Рекомендуется пометить кабель скотчем через каждые несколько дюймов.

Это скажет вам, насколько глубоко камера находится в стене.

Затем вы можете измерить на своей стороне стены, чтобы определить ее местоположение.

После того, как вы сделали метки, вы можете вставить камеру через отверстие.

Медленно идите и наведите камеру на стену, которую вы хотите осмотреть.

Смотрите на экран, чтобы правильно направить камеру.

Ищите электрические провода, идущие горизонтально по стене.

Шаг 4. Отметьте область

Используя отметки, сделанные на кабеле, измерьте на своей стороне стены, где находится камера.

Затем отметьте карандашом на стене, где проходят провода.

У вас должно быть довольно четкое представление о том, где сейчас находятся электрические провода.

Снимите камеру обратно через отверстие.

Шаг 5. Залатайте дыру

Если вы сделали небольшое отверстие для камеры, то залатать его несложно.

Используйте обычную штукатурку для гипсокартона, чтобы заделать отверстие.

Затем покрасьте его в тон остальной части стены.

Как найти электрические провода в бетонных стенах?

Бетонные стены значительно толще гипсокартона.

Камень также затрудняет прохождение через него сигналов.

Тем не менее, есть несколько способов найти электрические провода в этих стенах.

Следуйте этим безопасным методам.

Способ 1. Обратитесь к чертежам

Возможно, вам даже не потребуется открывать стену или покупать какие-либо устройства.

Найти электрические провода в бетонной стене так же просто, как найти чертежи здания.

Возможно, вам придется поговорить с местным округом, чтобы узнать, есть ли у них в документации чертежи.

Они также могут помочь вам связаться со строителем.

Получение чертежей будет включать электрические работы.

Вы можете увидеть, где находятся провода, на чертежах конкретной стены, которую вам нужно осмотреть.

Этот метод требует некоторых усилий, но в долгосрочной перспективе он сэкономит вам деньги.

Метод 2: Использование логики

Другой метод заключается в логическом обдумывании организации электромонтажных работ.

Вы знаете, где в стене находится розетка.

Вы также знаете, что провода проходят по стене горизонтально.

Это позволяет определить приблизительное расположение проводов из-за близости розетки.

Перед тем, как начать сверлить стену, выключите питание на случай, если ваша оценка окажется неверной.

Способ 3. Приобретите устройство для поиска бетонных стержней или детектор электрических проводов

Некоторые детекторы электрических проводов могут обнаруживать провода сквозь бетонные стены.

Как правило, они дороже других типов проволочных детекторов.

При выборе детектора электрических проводов учитывайте толщину бетонной стены.

Некоторые искатели шипов также могут проникать сквозь бетон для обнаружения металла.

Вы можете выбрать любой тип детектора, но вы должны убедиться, что тот, который вы выберете, способен проникать сквозь бетонные стены.

Шаг 1. Включите детектор электрических проводов в розетку или поднесите искатель стержней к стене

В зависимости от выбранного вами устройства сначала необходимо включить детектор электрических проводов в розетку.

Для поиска шпилек нужно включить его или прислонить к стене.

Активировать сигнал в детекторе электрических проводов.

Шаг 2. Прикрепите приемник или искатель шипов к стене

Вы хотите максимально сократить расстояние между приемником или искателем шипов и проводом.

Плотно прижмите устройство к стене и ищите сигнал.

Как и в случае со стандартным гипсокартоном, двигайтесь горизонтально и ищите сигнал.

Шаг 3. Отметьте область

Когда прозвучит сигнал, отметьте бетонную стену.

Нельзя быть на 100% уверенным в точности прибора.

Таким образом, никогда не открывайте стену, не отключив питание.

Как найти электрические провода в стенах, когда провод сломан

Есть способ найти электрический провод, даже если он оборван.

Вам необходимо использовать трассировщик цепей.

Выполните следующие действия, чтобы с помощью трассировщика цепи найти оборванный электрический провод.

Шаг 1. Включите детектор цепей в розетку.

Розетка должна быть близко к области, которую вы хотите осмотреть.

Включите трассировщик цепей и активируйте его для подачи сигнала.

Шаг 2. Проведите приемником вдоль стены

Пока передатчик генерирует сигнал, медленно проведите приемником вдоль стены.

Вы заметите, что он получает сигнал всякий раз, когда находит провод под напряжением.

Следуйте по проводу с приемником.

Шаг 3. Поиск потери сигнала

Просматривая провод с приемником, вы можете обнаружить, что сигнал пропадает.

Если он исчезает только в одном месте или на длительное время,

Это указывает на обрыв провода.

Отметьте область.

Теперь вы знаете, где оборванный провод, а где провод под напряжением.

Шаг 4. Отключите питание и откройте стену

Отключите питание, чтобы случайно не забить провода.

Затем откройте стену в отмеченной области, где находится оборванный провод.

При необходимости замените или соедините провод.

При необходимости просверлите или забейте стену.

Заключение

Существует несколько методов поиска электрических проводов в стенах.

Даже в более толстых стенах, таких как бетон, есть несколько способов найти провода.

Используйте эти методы и шаги, чтобы найти электрические провода и безопасно установить полки.

Как найти оборванный провод за стенами, потолками и полами?

18 июня 2022 г. 20 июня 2022 г. , Мэтт

Нарушение целостности электропроводки за стенами, потолками или полами может лишить жильцов элементарных удобств. Чтобы исправить оборванный провод внутри слоя готового материала, вам нужно сначала понять способы обнаружения таких проблем, а затем подумать об устранении для восстановления питания.

Однако обнаружить обрыв проволоки за готовым слоем материала без соответствующего инструмента и направляющей достаточно сложно. Кроме того, это чрезвычайно опасно; поэтому вы должны быть более осторожными при обращении с оборванными проводами. Помните, что даже малейшая ошибка может привести к поражению электрическим током.

Итак, если вы столкнулись с проблемой электропроводки? Не беспокойтесь больше! Мы разработали правильные способы и инструменты для обнаружения и устранения обрыва провода для восстановления потерянного источника питания.

Каковы признаки обрыва провода за стенами, потолками или полами?

Некоторые явные признаки обрыва провода за готовым слоем материала включают:

• Перегорели предохранители,
• Выключатель нагревается,
• Частое срабатывание автоматических выключателей и
• Выраженный запах гари из определенного выхода.

Каковы возможные причины скрытого обрыва проводов?

Повреждение скрытых электропроводов может быть вызвано несколькими факторами, такими как:

• Длительная эксплуатация кабеля: Несомненно, электропроводка исправно функционирует много лет, но после тщательной и длительной эксплуатации кабеля, он начинает разрушаться.

• Механические повреждения: Когда вы не знаете электрической схемы помещения и начинаете сверлить или даже забивать гвозди в стены, возрастает риск обрыва проводки или, часто, короткого замыкания.

• Некачественно выполненный монтаж электропроводки: Дефектная или некачественно выполненная электропроводка часто приводит к постоянному нагреву электрических проводов, что в конечном итоге может привести к фатальным последствиям.

• Неправильное использование адаптеров: Обрыв электрических проводов может произойти даже в результате неправильного использования удлинителей или адаптеров. Чаще всего при подключении к одному устройству разных мощных бытовых приборов вроде стиральных и посудомоечных машин.

4 способа найти спрятанный оборванный провод

Если вы не знаете, какой инструмент использовать, у нас есть краткое руководство по функционированию популярных методов:

1.

Инспекционная камера

гибкая трубка с крошечной камерой на одном из концов. Этот инструмент может проникнуть внутрь стен через маленькое отверстие. Таким образом, это способ сэкономить время, чтобы предоставить вам столь необходимую информацию об оборванных проводах.

Полезно знать примерное место. Однако точное место до сих пор вызывает сомнения. Все, что вам нужно сделать, это просверлить отверстие и вставить инспекционную камеру внутрь стены.

2.

Магнитный или электронный искатель гвоздей

Когда виноват любой гвоздь в стене, магнитный искатель гвоздей станет вашим спасением. Магнит притягивает металлы. Поэтому сильным притяжением является обнаружение оборванной проводки.

Электронный искатель шипов может сэкономить вам много времени, обнаружив оборванные провода и металлы.

3.

Наборы тональных сигналов и пробников

Однако, когда имеется несколько запутанных проводов, только один из них повреждается. Все, что вам нужно, это тон и набор зондов. Затем подключите один конец провода к комплекту, чтобы проверить, есть ли в проводе электрический ток или нет.

4.

Найти профессиональное оборудование.

Существует ряд специализированного профессионального оборудования, позволяющего отслеживать проводной кабель и конкретное место, где находится поврежденный провод.
