Как определить угол наклона крыши в градусах калькулятор: Калькулятор — Расчёт уклона крыши

Калькулятор градус уклон крыши

Калькулятор угла наклона крыши — кратко о расчетах

Калькулятор угла наклона крыши используется для расчета как угла уклона кровли, так и недостающих данных о кровле — проекции, высоты, длины и угла наклона ската кровли. Визуально где и какие величины можо увидеть на чертеже калькулятора, находящимся под формой расчета.

Для расчета угла наклона крыши или данных достаточно указать только две известные величины

, а остальные величины (если они есть) можно использовать для проверки.

Расчет углов уклона кровель по типам

Расчет угла наклона односкатной крыши

Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

Материалы и углы для односкатных кровель

• крыша из рубероида – 5-10 градусов
• из профнастила – от 8 до 20 градусов
• из металлочерепицы – 20-30 градусов
• из шифера – 20-35 градусов
• для фальцевой кровли необходим наклон 18-30 градусов

Расчет угла наклона двускатной крыши

Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т. к. расположение материала и его размеры могут гулять.

Расчет угла наклона вальмовой кровли

В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!

Онлайн калькулятор

Посчитать уклон

Расстояние L = Превышение h =

Посчитать превышение

Уклон α

= Расстояние L =

Посчитать расстояние

Уклон α

= Превышение h =

Теория

Как посчитать уклон

Для того чтобы посчитать уклон вам, для начала, необходимо знать расстояние

(L) и
превышение
(h). Далее следуйте формулам:

В процентах:

Уклон в % = h / L ⋅ 100

В промилле:

Уклон в ‰ = h / L ⋅ 1000

В градусах:

Уклон в ° = arctg ( h /L)

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = 500 м дорога поднимается на h = 30 м:

Уклон дороги = 30/500 ⋅ 100 = 6%

Как посчитать превышение

Чтобы вычислить превышение

(h), надо знать
расстояние
(L) и
уклон
(в процентах, в промилле или в градусах).

Если уклон в процентах (%):

h = L ⋅ Уклон в % /100

Если уклон в промилле (‰):

h = L ⋅ Уклон в ‰ /1000

Если уклон в градусах (°):

h = L ⋅ tg(α) , где α — уклон в градусах

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса. Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Расчет угла наклона крыши: калькулятор

Как рассчитать угол наклона крыши и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор.

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

• Первым делом нужно рассчитать ширину пролета;
• Полученная величина делится на 2;
• Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Статья по теме: Как стелить изоспан на крышу

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Статья по теме: Перекрытие крыши дома своими руками
Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

• В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
• Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
• При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
• К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
• Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

Минимальный порог уклона кровли из профнастила

Лимит уклона крыши по минимуму определяется типом кровельного материала.

Когда крыша наклонена несильно, финишное покрытие может не превращать скаты в своеобразные паруса. Зато ему придётся быть максимально прочным, герметичным и непроницаемым для влаги.

Крайнее значение для угла наклона крыши из профлиста у жилых домов — 12°. А «разумным» уклоном кровли, сделанной из профнастила, считается показатель в 20°, который гарантирует, что крыша будет надёжным сооружением. Кровле нежилых помещений подходит угол наклона, равный 8°.

Эти нормы могут быть недействительны лишь в ситуации монтажа на крышу нескольких слоёв материала. Допустим, при установке строительного сырья в два пласта наклон кровли обязательно увеличивают, иначе в места совмещения одного листа с другим будет просачиваться вода.

Минимальный уклон кровли из профилиста — 8 градусов

Статья по теме: Как сделать крышу на баню своими руками

Самый маленький уклон кровли сказывается на устройстве стропильной системы и обрешётки, а также на укладке профнастила.

Чем круче скаты, тем больше применяется стоек

Деревянную конструкцию под профилированные листы на почти пологой кровле создают с крошечными просветами или абсолютно без них. Материал выкладывают на обрешётку с относительно большим нахлёстом, отчего уменьшается его эффективная площадь.

По сравнению с уклоном в 15–30°, который требует соприкосновения листов на 2–3 см, угол наклона, равный 10°, вынуждает строителя накладывать один металлопрофиль на две волны другого.

Лимит по максимуму для угла наклона крыши из профнастила не предусмотрен. Профилированными листами можно крыть даже скаты, наклонённые на 70°, если этому не противоречат погодные условия в местности, где ведётся строительство.

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).
В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

В целом, алгоритм проведения расчетных операций можно разделить на четыре шага. Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Как рассчитать уклон кровли: какой способ лучше ↑

Как известно, помимо плоских (пологих) конструкций существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската и видом крыши.

Уклон крыши определяют следующие параметры:

тип и количество материала, предназначенного для покрытия крыши; необходимая защита от ветра и влаги; высота конька для случая ремонта уже существующей кровли.

↑ Как вычислить угол наклона в градусах и процентах

Рассчитать искомый угол крутизны кровли можно различными способами.

Калькулятор для расчета уклона кровли

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

H – высота конька, то есть катет прямоугольного треугольника; W – второй катет, равный половине ширины основания; L – длина стропил, она же – гипотенуза.

Статья по теме: Кровля крыши металлочерепицей своими руками инструкция

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза; заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах на конкретном примере.

Получается, что уклон i = 2. 5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

Теперь можно по таблице перевести полученное значение в градусы, получаем — 29°.

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10. Точка пересечения наклонной и вертикальной оси дает ответ на поставленный вопрос – самое меньшее 28%.

Если H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных конструктивных размеров необходима крутизна ската в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

Онлайн калькулятор расчета угла наклона и стропил вальмовой крыши

Содержание статьи

• 1 Расчет угла наклона кровли
• 2 Общие сведения по результатам расчетов
• 3 Определение высоты двускатной крыши
• 4 Информация по назначению калькулятора
• 5 Расчет материалов и конструкций крыши
• 6 Расчет кровли простые решения сложной задачи
  • 6. 1 От чего зависит расчет кровли?
  • 6.2 Калькулятор покрытия кровли
  • 6.3 Типовое решение, как рассчитать площадь крыши
  • 6.4 Инструкция, как рассчитать крышу дома

Расчет угла наклона кровли

Без уклона кровли на крыше будут скапливаться атмосферные осадки. Расчет уклона дает точное представление о высоте, на которую должен быть поднят конек, позволяет узнать количество материала для кровли, каким образом проводить монтаж и при этом соблюсти требования производителя выбранного материала.

Угол наклона может колебаться в пределах 11°-70°, но делать его больше 45° нецелесообразно. Если преобладает теплый и сухой климат, большой наклон не нужен. В тоже время местность с холодными и снежными зимами требует большего наклона. При этом угол в 45° избавит хозяев дома от снежной нагрузки, но при этом усилит давление ветра. В таком случае необходимо укреплять обрешетку и стропила. К тому же большой уклон потребует и большего количества кровельных материалов.

Величина уклона кровли в зависимости от выбранного кровельного покрытия

Угол ската на двускатных крышах во многом зависит от того, какой материал выбран для кровельных работ. Так для металла он будет колебаться в пределах 15-27°, рулонные материалы требуют такого же наклона. А для шифера подойдет и 27°.

Расчет уклона кровли показан в таблице. Уклон может измеряться как в процентах, так и в градусах, в таблице данные указываются в двух единицах измерения. Последняя графа содержит цифры коэффициента подъема крыши. Этот коэффициент равен подъему конька на 1 метр.

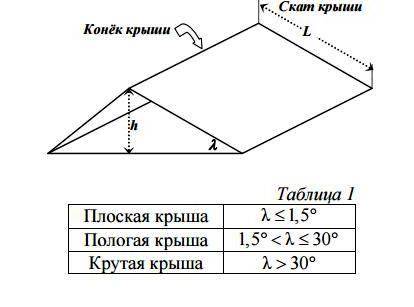

Как рассчитать высоту крыши: определяем уклон

Определение уклона крыши. Часть 1

Определение уклона крыши. Часть 2

Пример расчета

Для дома шириной 8 м и кровлей с уклоном 40° рассчитываем высоту крыши. Для этого половину ширины (4 м) необходимо умножить на коэффициент конька. Для 40° он составляет 0,839.

0,839*4=3,356. Значит, подъем конька такого дома будет 3,356 метра.

Общие сведения по результатам расчетов

• У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
• П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
• П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
• К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Д лина стропил — Длина каждого стропила от конька до основания ската
• М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
• К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
• К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
• Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Определение высоты двускатной крыши

После определения уклона двускатной кровли необходимо рассчитать высоту конька. Зная величину высоты конька, можно с помощью тригонометрических выражений рассчитать длину ската, которая и является длиной стропильной ноги.

Расчет высоты можно произвести двумя способами :

• с помощью прямоугольного треугольника;
• при помощи таблицы соотношений угла наклона к процентам.

Расчет высоты первым способом производится с помощью значений угла наклона и половины ширины дома. Рассмотрим для наглядности на примере. Ширина дома 12 метров, уклон составляет 40°.

Половина ширины дома составит:

Высота конька определяется тригонометрической формулой для прямоугольного треугольника :

а=с×tg A=6×tg 40°=6×0.84=5.05 м.

Для нахождения тангенса 40° была применена, как и в примере выше, таблица Брадиса.

Чтобы не искать значение в таблице Брадиса, можно воспользоваться инженерным калькулятором, который установлен в любой операционной системе!

Второй вариант определения высоты конька заключается в применении таблицы соотношений, приведенной ниже.

Здесь каждому углу наклона соответствует определенная относительная величина, выраженная в процентах. Высота находится путем умножения половины ширины пролета дома на относительную величину. Рассмотрим на примере для пояснения. Возьмем дом с шириной пролета 7 метров и углом наклона 27°. Высота конька составит:

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта

Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Расчет материалов и конструкций крыши

В этом случае гораздо практичнее и дешевле использовать доски и брусья с сечением от 150*50 мм до 250*50 мм, при этом длина подбирается соответственно к длине пролета. Для того, чтобы рассчитать высоту крыши, количество стропил и шаг между ними, следует понимать, что чем больше будет длина пролета, тем шире необходимо брать доску. Для возведения крыши бани малых размеров (3*4 м) можно применять доску 150*50 мм, при этом корректировка конструкции проводится с использованием доски 100*50 мм. Заранее понимая как рассчитать длину стропил. для дома больших размеров рекомендуется применять более широкую доску сечением 250*50 мм.

Использование обрезных досок при возведении несущих конструкций крыши позволяет создать практически любую ее конфигурацию. Но при этом, естественно, необходимо полностью следовать рекомендациям того, как рассчитать материал на крышу и учесть все возможные нагрузки.

Расчет кровли простые решения сложной задачи

При сооружении крыши нельзя экономить на материалах, чтобы в будущем не имели место протечки, но и излишков не должно оставаться, поэтому расчет кровли должен быть максимально точным.

От чего зависит расчет кровли?

Если дом готов, достаточно взглянуть на его крышу, чтобы определить фронт измерительных работ. Простые стропильные конструкции будут означать легкие вычисления, например, не составит труда выяснить, как правильно рассчитать двухскатную крышу, не говоря уже про односкатную. Однако весьма распространены и более сложные варианты. В частности, пирамидальная, ломанная мансардная или полувальмовая четырехскатная кровли создадут определенные сложности для новичков. Но даже венчающая постройку многощипцовая конструкция может быть быстро и, главное, правильно просчитана в отношении затрат материалов, если знать все необходимые формулы.

Калькулятор покрытия кровли

В первую очередь следует помнить, что из скольких бы скатов не состояла крыша, все поверхности либо уже являются простыми геометрическими фигурами, либо могут быть на них разбиты. Далее, калькулятор расчета кровли требует оперировать в процессе вычислений такими понятиями, как реальная и эффективная площадь покрытия. Первая является собственными габаритами листа, а вторая – с учетом нахлеста уложенного выше ряда. Иными словами, часть материала заведомо нужно вычитать, поскольку он будет перехлестываться с другими листами. Процент потерь зависит от наклона ската и характеристик покрытия (отходов от металлочерепицы больше, чем от рулонного материала).

Типовое решение, как рассчитать площадь крыши

Вариант с одним или двумя скатами самый простой, для вычисления размеров нужно лишь знать длину дома, стропильной ноги, а также свеса (карнизного и фронтового). Если правильно все сложить и перемножить, получим следующую формулу: S = (L_д + 2L_фс)(L_сн + L_кс), где L_д – длина торцевой стены дома, L_фси L_кс – длина фронтового и карнизного свеса соответственно, а L_сн –стропильная нога. Иными словами, калькулятор расчета крыши дома можно использовать, не вылезая на нее, а сделав все обмеры с земли, чердака и приставленной к стене стремянки. Но не забывайте, что таким способом вы получаете площадь только одного ската, для полноты картины результат нужно умножать на 2.

Более сложные конструкции обычно требуют обмеров непосредственно поверхности, то есть, если покрытия нет, то по готовой обрешетке, а если нужно узнать, как рассчитать обновление кровли, то по старой ее обшивке. Узнав длину и ширину каждой плоскости крыши, рисуем точную ее раскладку, после чего делим на простейшие геометрические фигуры. К примеру, полувальмовая четырхскатная крыша состоит из двух трапеций, двух прямоугольников и четырех треугольников. Обычная ломанная мансардная кровля на проекции будет выглядеть, как один большой квадрат или прямоугольник. Многощипцовая конструкция будет отличаться только большим количеством вышеперечисленных геометрических фигур.

Формулы, подсказывающие, как рассчитать площадь кровли, можно найти и в школьном учебнике, но для вашего удобства они будут приведены далее. Итак, выше мы уже рассчитывали прямоугольник, но та формула была составлена из многих параметров, на деле же она выглядит как S = ab, где a и b – сопредельные стороны фигуры. Трапецию можно вычислить следующим образом: S = h(a + b)/2, где h – высота. Такой вариант наиболее удобен ввиду того, что боковые стороны, а, следовательно, и углы между ними и основанием могут быть неравны. Для определения площади треугольника берем формулу S = bh/2, где b – основание, а h –опущенная на него высота. Если хоть один угол равен 90 градусам, можно использовать формулу S = ab/2, где a и b – катеты.

Инструкция, как рассчитать крышу дома

Выше мы приводили пример вычисления сложной кровли путем составления ее проекции. Можно пойти более простым путем и взять план дома, где крыша отображена на плоскость схематически, затем определить площадь и умножить на коэффициент уклона. К примеру, для того, чтобы узнать, сколько потребуется рулонов мягкого покрытия, исходя из того, что одной скатки хватает на 3 квадратных метра, берется формула N = SK/3. Здесь S – площадь созданной проекции, K – коэффициент уклона, который можно узнать из таблицы:

Расчет кровли – простые решения сложной задачи! Чтобы получить крышу ничуть не хуже, чем на рекламных видеороликах различных строительных компаний, нужно лишь правильно сделать расчет кровли!

Калькулятор уклона крыши

Терри Шутц | Опубликовано 2 мая 2023 г. Отзыв от Stefan Gheorghe

Купить

Скат крыши — это уклон, создаваемый стропилами или фермами. Он измеряется от конька или пика крыши до внешней стены.

Расчет уклона крыши необходим для определения количества необходимых кровельных материалов. Подрядчики используют шаг крыши и длину стропил, чтобы выяснить потребности в обшивке. Заранее зная шаг, можно решить, как расположить материалы на крыше и можно ли по ней ходить. (Уровень 4/12 и ниже удобен для ходьбы. Шаг 6/12 менее удобен. Все, что круче, опасно или непригодно для ходьбы. )

Калькулятор уклона крыши

Введите высоту и длину крыши для расчета уклона:

Высота (м):
Длина (м):

Уклон крыши (x:12):

Уклон крыши (%) :

Длина стропила (м):

Угол наклона крыши (градусы):

Как рассчитать уклон крыши: пошаговое руководство с примером

1. Измерьте длину прогона – это горизонтальное расстояние между конька крыши и стены здания. Допустим, это равно 5 метрам .
2. Измерьте подъем вашей крыши. Допустим, это , равное 1,5 метрам .
3. Рассчитайте длину стропила, подставив эти значения в следующую формулу:

стропило² = подъем² + прогон² = 1,5² + 5² = 2,25 + 25 = 27,25

стропило = √27,25 = 5,218 метра

4. Рассчитайте уклон крыши как пропорцию подъема и прогона:

шаг = подъем / прогон = 1,5 / 5 = 0,3

5. Пересчитайте это значение в угол:

угол = арктангенс (шаг) * 180 / пи = арктангенс (0,3) * 180 / пи = 16,7°

6. Наконец, Вы можете найти уклон крыши в форма х:12.

x = шаг * 12 = 0,3 * 12 = 3,6

Шаг вашей крыши равен 3,6:12 . Его также можно записать как 30% или 16,7° .

Что такое уклон крыши?

Скат крыши – это третья длина (гипотенуза) прямоугольного треугольника. Уклон довольно часто выражается как отношение подъема и прогона крыши.

• Подъем . Высота крыши измеряется от вершины стен до вершины крыши.
• Прогон . Расстояние от наружной стены, измеренное по горизонтали, до пика крыши.

Шаг остается постоянным независимо от единиц измерения — футов, дюймов, метров или ярдов. Обычно пишется сначала подъем, а потом разбег. 4/12 или 4:12 — можно использовать косую черту или дефис. Математика в начальной школе – Теорема Пифагора – определяет длину склона.

1. Квадрат подъема + квадрат пробега = квадрат гипотенузы.
2. Подъем, деленный на пробег = уклон (выраженный в процентах)
3. Уклон = tan (угол) Угол уклона крыши, выраженный в градусах.

Зная уклон крыши, можно определить длину стропил, необходимую для возведения крыши. Фермы также строятся в соответствии с шагом, и можно добавить дополнительную длину, чтобы обеспечить различные размеры свеса.

Категории крыш

Крыши условно делятся на четыре категории. Все они имеют уклон крыши для отвода воды.

• Плоские крыши . Плоские крыши не совсем плоские. Наклон обычно колеблется от ½/12 до 2/12 шага. (½ / 12 означает половину фута в 12 футах. Не половину 12 футов.) Эти цифры переводятся в 4,2% — 16,7%. Стропила плоской крыши устанавливаются по уровню. Уклон добавляется обшивкой или изоляционным материалом.
• Пологие крыши . Низкие скаты крыши имеют уклон менее 4/12. Черепица должна быть шире и требует различных методов установки, чтобы предотвратить протечки и повреждение ветром.
• Обычные скатные крыши . Обычные уклоны крыш варьируются от 4/12 до 9/12 скатов (33,3–75%). Обычно их легче строить, а на более низких полях довольно безопасно ходить.
• Крыши с высокими скатами . Высокие крыши могут достигать уклона до 21/12 (175%). По ним невозможно ходить, их сложно и дорого строить, и они требуют особого ухода, чтобы удерживать кровельный материал на месте.

Что такое стандартный уклон крыши?

Универсального стандарта для скатов крыш не существует. Они варьируются в зависимости от местоположения, климата и культуры среди других соображений. Конструкции крыш, используемые в разных местах, со временем менялись, чтобы учитывать строительные материалы, снеговую нагрузку, количество дождя и личные предпочтения.

Стандартный уклон крыши в США составляет от 4/12 до 9/12. Уклоны крыш в Великобритании, как правило, составляют от 40 до 50 градусов (10/12 — 14/12). Многие страны с жарким сухим климатом выбирают плоские крыши. Существует очень мало влаги, и крыша часто заменяет внутренний дворик или террасу.

Уклон крыши	Угол наклона	Описание
4/12	18,43°	Обычный уклон крыши в США, также известный как крыша с более крутым уклоном.
5/12	22,62°	Немного круче, чем 4/12, обычно используется для жилых домов.
6/12	26,57°	Крыша с уклоном 6/12 является обычным выбором для многих домов, поскольку она обеспечивает хороший баланс между эстетикой и функциональностью.
7/12	30,26°	Более крутой шаг, чем 6/12, этот шаг часто используется для создания большего пространства на чердаке или в домах со сводчатыми потолками.
8/12	33,69°	Популярный выбор для домов с эстетичным предпочтением крутых крыш, а также для районов с большой снеговой нагрузкой.
9/12	36,87°	Этот уклон считается крышей с более крутым уклоном и является хорошим выбором для районов с большой снеговой нагрузкой.
10/12	39,81°	Эта крыша известна как «очень крутая». Она обычно используется для домов в готическом и тюдоровском стилях.
12/11	42,51°	Этот уклон часто используется для домов с очень крутой линией крыши, и его можно увидеть во многих домах в европейском стиле.
12/12	45°	Крыша с уклоном 12/12 также известна как «полная» или «100% наклонная» крыша и обычно встречается в домах с А-образным каркасом.
14/12	54,46°	Очень крутой уклон крыши, который часто используется в больших зданиях или домах с эстетическим предпочтением крутых крыш.
16/12	63,43°	Этот шаг используется для специальных конструкций, таких как восьмиугольные или шестиугольные здания.
18/12	72,47°	Шаг традиционной соломенной крыши, этот шаг используется для особых домов или зданий.

Калькулятор уклона крыши — Myrooff.com

Введите параметры

Найдите шаг по:

Подъем и прогонПодъем и стропилаПрогон и стропила

Высота:

дюйма 9 0005

Длина:

дюйма

Высота:

дюймы

Стропила:

дюймы

Прогон:

дюймы

Стропила:

дюймы

Результат:

Шаг: /12 9001 7 Угол: °
Уклон: %
Длина стропила: дюймы (без свеса)

Подъем:

Прогон:

Подъем:

Стропила:

Прогон:

Стропила:

собираюсь сделай сам и попробуй справиться со всем сам. Естественно, без правильных инструментов, знаний и помощи это не пройдет особенно хорошо.

Чтобы избежать этой проблемы, вам всегда следует искать калькулятор уклона крыши, который поможет вам сделать шаг вперед. Если вы изо всех сил пытаетесь понять, как рассчитать размеры уклона крыши, калькулятор решит все эти проблемы для вас более или менее мгновенно.

Если вы пытаетесь научиться точно измерять уклон крыши, вам действительно следует учитывать важность использования калькулятора. Вы не можете точно получить линейку, чтобы сделать это, и угадывание будет просто самоубийственным с точки зрения конечного продукта, поэтому, если вы пытаетесь научиться определять размеры уклона крыши, вам действительно нужно использовать калькулятор.

Преобразовать уклон крыши в градусы

Включите JavaScript

Преобразовать уклон крыши в градусы

Это даст вам точные размеры, необходимые для создания нового угла наклона крыши, будь то для дома или сарая. Вы сможете получить правильный угол наклона и убедиться, что он соответствует общим стилям и размеры, на которые обычно полагаются отраслевые стандарты и которым они следуют.

Если вы хотите узнать, как рассчитать размеры крыши, вам нужно начать здесь. Измерения, которые вы можете получить с помощью калькулятора, будут намного больше соответствовать ожиданиям в отрасли, а также обеспечат правильное соблюдение отраслевых стандартов, а также уверенность в том, что выбранный вами уклон крыши будет безопасным и надежным. использовать.

Калькулятор выдаст вам правильный вердикт, так что, что бы вы ни решили, у вас останется скат крыши, которым вы будете довольны.

Различные уклоны крыш необходимо редактировать, использовать и изменять с помощью калькулятора, чтобы убедиться, что они подходят для логистики. Если вы не уверены, соответствует ли то, что вы хотите попробовать и включить в свой дом, этому стандарту, вам следует еще раз взглянуть на это, чтобы понять, сможете ли вы понять это.
