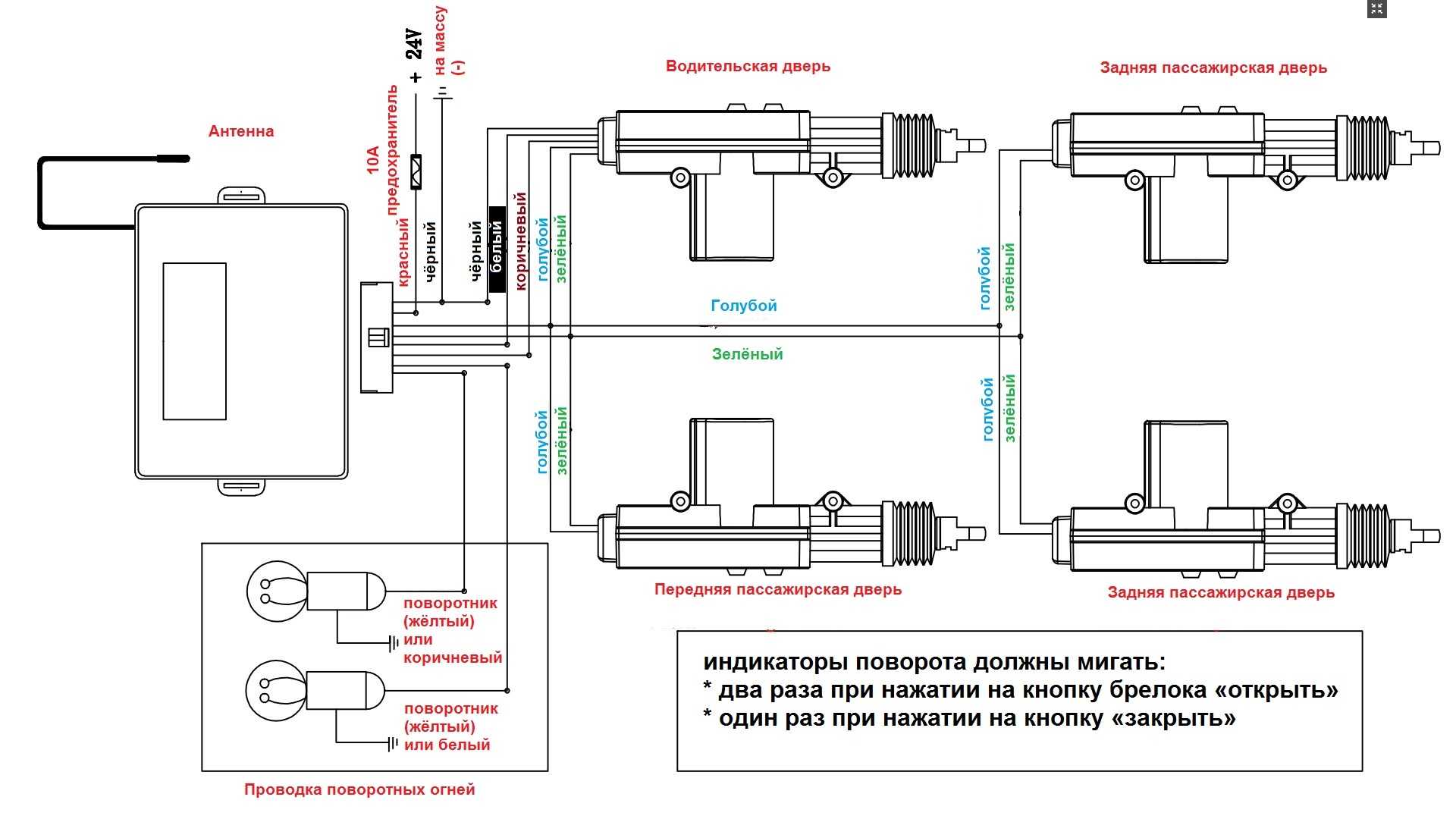

Как подключить блок управления: Подключение сигналки к центральному замку под силу каждому

Блок управления стеклоподъемниками — устройство, подключение и ремонт

Установка на автомобиль электрических стеклоподъемников позволяет заметно повысить комфортность салона. Блок управления стеклоподъемниками позволяет управлять различными исполнительными устройствами (большинство блоков управления поддерживает подключение к центральному замку) с единого пульта. Из статьи вы узнаете, как работает блок управления стеклоподъемниками, какие неисправности этого устройства встречаются. Вы также узнаете, как поставить этот блок в салон автомобиля и подключить к сигнализации и остальным электрическим устройствам.

Как работает электрический стеклоподъемник

Основа стеклоподъемника – электродвигатель, который через различные механизмы поднимает и опускает стекло. У стеклоподъемника есть только два режима работы – поднятие и опускание стекла, которые зависят от положения управляющей кнопки. Некоторые блок управления поддерживают функцию доводчика, когда однократное нажатие на кнопку приведет к полному автоматическому открыванию или закрыванию соответствующего окна. Эту функцию обеспечивает реле времени, установленное в блоке управления. Когда стекло полностью закрыто или открыто, срабатывает концевой выключатель, отключающий питание электромотора. Поэтому блок управления, при нажатии на кнопку, обеспечивает подачу на соответствующие контакты стеклоподъемника напряжения от аккумулятора.

Как устроен блок управления стеклоподъемником

Блок управления – это набор выключателей (переключателей) установленных в удобном корпусе, которые обеспечивают централизованное управление стеклоподъемниками. В некоторых моделях предусмотрена подсветка одной или нескольких кнопок. Он обеспечивает подачу питания на электродвигатели стеклоподъемников в зависимости от положения кнопок управления. Существуют также блоки управления стеклоподъемниками, которые обеспечивают автоматическое открытие или закрытие окна на определенный уровень. В большинстве таких блоков используют принцип широтно-импульсной модуляции. Несмотря на сложную электронную схему, принцип работы этого блока аналогичен более простым устройствам – нажатие на кнопку приводит к подаче питания на электродвигатель стеклоподъемника.

Он состоит из:

• разъема;
• печатной платы;
• механизма кнопок;
• светодиодов подсветки.

Как подключают блок управления к бортовой сети и стеклоподъемникам + Видео

Если блок управления и стеклоподъемники выпущены одним производителем, то их разъемы полностью соответствуют, поэтому достаточно придерживаться указанного в инструкции по установке порядка подключения. Эту операцию выполняют после того, как полностью проложили проводку к дверям, прикуривателю и сигнализации. Если же производители блока управления и стеклоподъемников различаются, потребуется схема всех устройств. Она позволит определить, какие выводы разъема подключены к соответствующим кнопкам или электромоторам.

Если вы по каким-то причинам не смогли достать схему блока управления или стеклоподъемников, обратитесь к любому автоэлектрику. Ранее мы уже писали как установить электростеклоподъемники на ВАЗ своими руками.  Он вскроет корпус блока управления и по печатной плате нарисует вам схему устройства, а также определит, какие контакты стеклоподъемника отвечают за поднятие и опускание стекла. Для подключения вам потребуется вставить в ответную часть разъема соответствующие проводы и обжать их. Не забудьте установить предохранитель в цепь питания блока управления. Это позволит избежать короткого замыкания из-за ошибок монтажа или других проблем. Если вы устанавливаете новый блок управления, убедитесь, что рабочий ток его переключателей соответствует рабочему току исполнительных устройств. В противном случае придется устанавливать дополнительные реле, которые позволят избежать перегрузки кнопок.

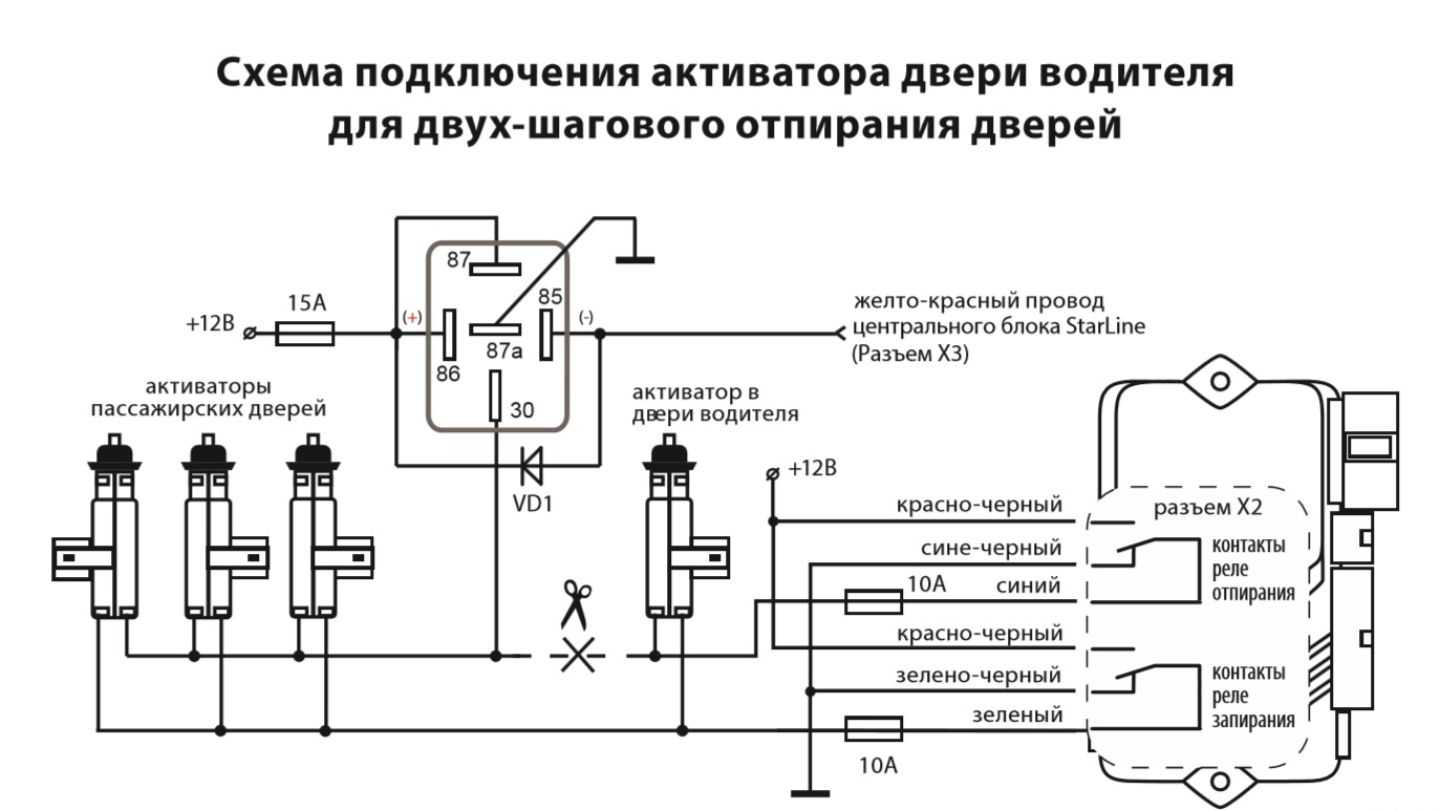

Для подключения к сигнализации (это обычно делают для реализации функций управления центральным замком и доводчиком стекол) необходимо определить контакты, подающие сигнал на центральный замок и доводчик. После чего подключить их к соответствующим контактам блока управления. Закончив монтаж, необходимо в первую очередь измерить потребляемый всей системой ток. Он не должен превышать указанных в инструкции значений. В большинстве случаев это 0 Ампер при отсутствии команды и не больше 4 Ампер при открывании/закрывании одного окна. На рычажных стеклоподъемниках возможно увеличение тока до 6-8 Ампер. Если ток превышает указанные значения, необходимо найти и устранить ошибку в монтаже. Если ошибки нет, необходимо проверить работу всех стеклоподъемников. Возможно, один или несколько из них заедают и требуют чистки и смазки.

Ремонт блока управления

Все неисправности блока управления связаны с проблемами механической или электрической части. Определить, проблема в блоке управления или иных устройствах несложно. Если при нажатии на одну или несколько кнопок блока управления ничего не происходит, но нажатие на кнопки, расположенные на дверях приводит к включению исполнительного механизма, проблема в блоке управления. При любых других неисправностях необходима комплексная проверка всей системы.

Ремонт блока управления состоит из трех частей:

1. Ремонт механической части кнопок;
2. Ремонт печатной платы и кнопочных контактов;
3. Ремонт разъема.

Если вы имеете минимальное представление об электротехнике, чтении электронных схем и умеете пользоваться паяльником, то самостоятельный ремонт блока управления не вызовет затруднений. Отключите блок управления от бортовой сети, сигнализации и исполнительных механизмов, после чего снимите с автомобиля. Проверьте работу кнопок – они должны включаться с минимальным усилием и слабо ощутимым щелчком. Если этого нет, скорее всего проблема в том, что выскочила пружинка или шарик, которые обеспечивали правильно включение кнопок.

Разборку и сборку блока управления проводите над чистым столом с белой скатертью, это позволит избежать потери шариков и пружинок. Заранее подготовьте весь необходимый инструмент – паяльник, тестер, спирт для промывки контактов, длинные и тонкие отвертки (плоская и крестовая), баночку для мелких деталей.

Выкрутите саморезы или болты, которые скрепляют корпус блока управления и, осторожно снимите нижнюю часть. Затем открутите болты или саморезы, которые крепят печатную плату и снимите ее. На некоторых моделях блоков управления печатная плата прикреплена к нижней части, поэтому в первую очередь снимают верхнюю часть. На некоторых китайских моделях устанавливают микропереключатели, не рассчитанные на ток, потребляемый стеклоподъемниками в активном режиме. Поэтому на контактах выключателей/переключателей видны следы обгорания. Если вы обнаружили такие следы на своих переключателях, то необходимо установить на каждую кнопку два реле с нормально разомкнутыми контактами, рабочий ток контактов которого не меньше 10 ампер. Если вы не знаете, какие реле использовать и как их подключать, обратитесь к любому автоэлектрику.

Еще одна причина неисправности блока управления – плохой контакт в месте пайки. Внимательно осмотрите печатную плату с обратной стороны. Если контакт между проводником и печатной платой нарушен, то в месте пайки вокруг проводника будет небольшое (несколько сотых долей миллиметра) отслоение припоя. Обнаружить его можно с помощью лупы. Еще один способ обнаружения такой проблемы – покачивание всех проводников и деталей на печатной плате. Если же вы уверены, что проблема в печатной плате, но обнаружить дефект не удается, самостоятельно пропаяйте все контакты, используя канифольный флюс и олово или припой. После этого промойте дорожки и контакты печатной платы с помощью спирта и просушите сжатым воздухом.

Видео — Ремонт электропакета Приора

Внимательно осмотрите разъем. В его контактах не должно быть следов грязи или окисления. Если такие следы есть, разъем желательно заменить, потому что очистка с помощью специальных средств даст лишь кратковременный эффект. Отключите аккумулятор и подключите ко всем разъемам блока управления соответствующие контакты. Если возможно, попробуйте подогнуть контактные пластинки в разъеме, чтобы улучишь контакт с ответной частью. На китайских блоках управления это иногда помогает восстановить работоспособность устройства. Если печатная плата и переключатели в порядке, но блок управления все равно не работает, а подогнуть контакты разъема не получается, разъем необходимо заменить. Если вы не знаете, как это сделать, обратитесь к любому автоэлектрику.

Блок управления ходовыми огнями схема подключения ДХО установка ходовых огней

Рассмотрим блоки управления штатными дневными ходовыми огнями автомобиля  (контроллер ходовых огней), установку ДХО и схемы подключения ДХО к штатному электрооборудованию. В данной статье постараемся рассмотреть наиболее часто встречающиеся блоки управления ДХО и будем пополнять фотографиями и схемами подключения. Установка ДХО и подключение ходовых огней не представляет из себя сложности. Из всего многообразия блоков входящих в комплект к ходовым огням можно их рассортировать по количеству проводов необходимых для подключения. 1-двух проводные ( вариант подключения двух проводных дхо с отключением при включении габаритных огней или ближнего света фар рассмотрен в конце данной статьи ) 2- трех проводные 3- четырех проводные. У всех трех разновидностей есть одно общее правило- для функционирования необходимо подать на них питание. Во всех модулях управления черный провод это минус ( корпус автомобиля или клемма «-» аккумуляторной батареи). Красный ( иногда встречается белый) провод это или постоянный «+» от аккумулятора или «+» зажигания ( ACC ) ( В дальнейшем, при рассмотрении подключения конкретных моделей ходовых огней будет указано куда подключать каждый провод). Второе общее правило при подключении всех вариантов блоков управления ДХО: черный провод подключается на «-» аккумуляторной батареи или кузову автомобиля, все остальные провода подключаются на «+» ( «+» аккумулятора или зажигания, «+» от габаритов или включения дальнего или ближнего света фар). Перейдем к рассмотрению подключения и установки ходовых огней на конкретных устройствах.

Первым в нашем списке будет блок управления ходовыми огнями для Toyota Highlander 2008-2011 годов выпуска.

Как видим, это типичный двух проводной блок управления с режимом работы включено/выключено. Черный провод подключаем на «-» аккумулятора, белый провод подключаем к «+» зажигания (ACC). В результате такой схемы подключения получаем включение ходовых огней при включении зажигания автомобиля и отключение при остановке двигателя.

Теперь рассмотрим схему подключения блока ходовыми огнями для автомобиля Nissan Teana 2008-2014 г.

Для функционирования ходовых огней с данным блоком, необходимо подключить четыре провода. Красный — постоянный плюс от аккумулятора, черный — «минус» от аккумулятора или кузова автомобиля, синий (включение ходовых огней) — «плюс» от зажигания (ACC), белый (приглушение яркости) — «плюс» от ближнего света фар. Два желтых провода на разъемах правого и левого модулей ходовых огней подключаются к соответствующим проводам ( правый и левый ) сигнал указателей поворотов.

Следующий блок управления ходовыми огнями автомобиля Skoda Oktavia 2008-2014.

Схема подключения аналогична первому рассмотренному варианту. Черный — «минус» от аккумуляторной батареи или кузову автомобиля, белый — «плюс» от зажигания (ACC). Режим работы — включено/выключено.

 Далее в нашем списке установка ходовых огней и подключение блока управления ДХО автомобиля Volvo XC90 2007-2013

Стандартная схема подключения для четырех проводного блока управления. Подключаем следующим образом: красный провод на «+» от аккумуляторной батареи, черный провод это «-» к корпусу автомобиля или минусовой клемме аккумулятора, желтый (включение ходовых огней) к «+» от замка зажигания (ACC), белый (приглушение ходовых огней) к «+» от ближнего света фар.

Следующий блок управления содержит три провода для подключения. Установка ходовых огней с блоком управления автомобиля Nissan Teana 2014

Подключаем по следующей схеме: черный провод это минус на кузов автомобиля или на минусовую клемму аккумулятора, красный провод ( включение ходовых огней ) подключаем на «+» от зажигания (ACC), синий провод ( выключение ходовых огней ) на «+» от ближнего света фар.

 Hyundai Solaris

Самая простая схема подключения: черный провод на «-» аккумулятора или кузову автомобиля, красный провод (включение ходовых огней ) на «+» зажигания (ACC)

Volkswagen Touareg

    Часто задают вопрос о установке и подключении дневных ходовых огней в которых нет блока управления, но очень хотелось бы иметь возможность их отключения при включении габаритных огней или ближнего света фар. С помощью обычного автомобильного реле на 12В это очень легко сделать по приведенной ниже схеме.

* Нажмите на картинку для увеличения

Что такое блок управления?

Переключить навигацию

Переключить навигацию

Меню

Счет

Поиск

• Мое сравнение ()

Что такое свет без выключателя или телевизор без пульта? Безопасное и эффективное использование технологий означает возможность их контролировать. Когда речь идет о более тяжелом оборудовании, электроника обычно сосредоточена в одном месте: в блоке управления.

Создание высокопроизводительного блока управления означает знание всех тонкостей того, что вам нужно для вашего конкретного приложения, а также общих рекомендаций по проектированию блоков управления. В этой статье мы обсудим множество типов блоков управления, используемых в приложениях в различных отраслях, и поговорим о том, как корпуса для электроники Polycase обеспечивают более высокие стандарты производительности, независимо от того, в какой области вы работаете.

Однако, прежде чем мы перейдем к делу, давайте установим базовый стандарт того, что такое блок управления и что большинство людей ожидают от блока управления, а также кратко рассмотрим основы проектирования блока управления. Эти темы познакомят вас с ключевыми понятиями, которые помогут вам изучить наилучший способ создания и проектирования блока управления.

Основы блока управления

Поскольку блоки управления используются для стольких различных типов оборудования, может быть трудно дать базовое определение того, что они из себя представляют, но определенно есть некоторые общие черты. Базовая разбивка ключевых функций и компонентов электрического блока управления включает:

• Блок управления обеспечивает физический интерфейс, позволяющий оператору управлять оборудованием и следить за его работой.
• Блоки управления обычно содержат различные инструменты, такие как переключатели, ручки, ползунки и кнопки. Они подключаются к оборудованию и используются для управления им, позволяя операторам запускать, останавливать или настраивать различные функции.
• Блоки управления также часто содержат инструменты, которые предоставляют данные от датчиков. Данные используются для обеспечения правильной работы машины и позволяют операторам принимать управляющие решения или создавать правила и процедуры с помощью автоматизации.
  • Фактические соединения элементов управления с оборудованием обычно состоят из реле, таймеров и программируемых логических контроллеров (ПЛК).
• Элементы управления обычно располагаются внутри электрических шкафов для предотвращения случайного контакта, несанкционированного доступа или повреждения элементов управления.
• Многие новые модели блоков управления также используют сенсорные экраны, чтобы предоставить операторам интуитивно понятный и точный контроль над процессами, с которыми они работают.

Вы найдете блоки управления почти во всех отраслях промышленности по всему миру, от блоков управления тяжелым промышленным оборудованием до блоков для проектов «сделай сам». У каждого типа блока управления есть свои требования и особенности, и каждый требует тщательного изучения лучших практик проектирования.

Общие советы по проектированию электрических блоков управления

Независимо от того, какой тип блока управления вы проектируете, важно следовать установленным передовым методам проектирования блоков управления. Вот некоторые из основных принципов проектирования отличного блока управления:

• Создайте надежные чертежи физического макета и схемы, убедившись, что они совпадают, прежде чем двигаться дальше.
  • Убедитесь, что вы знакомы с Национальным электротехническим кодексом (NEC) и стандартами Underwriters Laboratories (UL) в отношении разрешений на компоненты, выделяющие тепло.
• При выборе компонентов управления помните, что в лучших блоках управления используется самый простой компонент управления, подходящий для приложения, поэтому начните с простого и продвигайтесь дальше. Вам не нужно использовать ПЛК, если более простой (и менее дорогой) компонент выполнит эту работу.
• Примените тот же принцип к вашему операторскому устройству. Эффектный человеко-машинный интерфейс (ЧМИ) может выглядеть впечатляюще, но кнопочный интерфейс, выполняющий те же функции, обычно дешевле, требует более легкого обучения и к нему легче получить доступ в экстренной ситуации.
• По возможности используйте лучшие в своем классе продукты в своей категории. Электрическая панель управления управляет нервными центрами вашего оборудования, поэтому рассматривайте компоненты как долгосрочную инвестицию в здоровье и безопасность вашего оборудования и ваших сотрудников.
• Помните, что электрические панели управления также нуждаются в монтажных приспособлениях, чтобы держать все на месте. Например, DIN-рейки необходимы при установке клеммных колодок внутри электрического шкафа.

Вы также можете найти в Интернете много более подробных исследований того, что делает блок управления хорошим. Они помогут вам получить хорошее представление о том, как проектировать расстояние между компонентами, кабельные каналы и многое другое. Далее мы рассмотрим, как выглядят некоторые из различных типов блоков управления и как они функционируют.

Магазинные электрические шкафы

Промышленные гидравлические электрические блоки управления

Гидравлические блоки управления — это еще один тип устройств управления, которые часто встречаются в тяжелой промышленности. Эти устройства контролируют давление гидравлической жидкости во всей системе и используются в различных областях, от строительного оборудования до производственных полов и сельскохозяйственных устройств, таких как автоматические пресс-подборщики сена.

Основной функцией гидравлического насоса является управление движением гидравлической жидкости под давлением. Как правило, эта жидкость находится под давлением двигателя, выкачивается из резервуара и проходит через двунаправленные клапаны, создавая давление и контролируя движение машин с гидравлическим приводом.

Электрический блок управления является «нервным центром», который помогает координировать и контролировать все эти функции. Гидравлическая панель управления часто включает в себя оборудование автоматизации, такое как программируемые логические контроллеры, которые контролируют входы и управляют выходами в соответствии с запрограммированными правилами.

Поскольку многие гидравлические панели управления используются на активных (часто на открытом воздухе) рабочих площадках, эти блоки управления часто должны быть немного прочнее других. Вам может понадобиться корпус, устойчивый к атмосферным воздействиям, коррозии, ударопрочный или все вышеперечисленное. Сенсорные индикаторы для поиска и устранения неисправностей также особенно полезны в гидравлических блоках управления, помогая пользователям точно определить системную ошибку в этих часто сложных сетях клапанов, цилиндров и шлангов.

Электрические блоки управления скважинными насосами

Колодезные насосы, которые подают воду в частные скважинные системы, — еще одна область, в которой вы часто найдете блоки управления. Как правило, эти конструкции относительно просты, но, как и все блоки управления, они служат критически важной цели.

Основная задача электрического блока управления скважинного насоса заключается в циклическом включении и выключении реле давления насоса. В частной скважинной системе насос забирает воду из подземных источников и перекачивает ее в напорный резервуар. Повышение давления, возникающее внутри бака, обеспечивает силу, которая дает зданию проточную воду. Когда давление в резервуаре падает ниже определенного уровня, насос включается и затем выключается, когда резервуар достигает приемлемого уровня.

Таким образом, блок управления скважинным насосом является связующим звеном всей системы и обеспечивает ее наиболее важные функции. Большинство людей, которым нужен блок управления скважинным насосом, купят блок, предназначенный для работы с конкретным типом насоса, который они используют, поскольку компоненты предназначены для совместной работы при правильных уровнях напряжения и их легче обслуживать.

Однако, если вы собираетесь построить свой собственный блок управления скважинным насосом, убедитесь, что у вас есть электрические схемы скважинного насоса, а также технические характеристики используемого насоса. Обычно устройство управления скважинным насосом устанавливается в наружной электрической коробке, и если это является частью вашего плана, не забудьте инвестировать в наружный кожух.

Электрические блоки управления освещением и аудио/видео

Использование электронных корпусов для блоков управления не ограничивается промышленным применением. Наружная бытовая электроника популярна как никогда, и многие домовладельцы устанавливают большие и сложные системы освещения и развлечений, которые превращают любой внутренний дворик в кинотеатр или танцплощадку. Естественно, это поднимает проблему разработки электроники, устойчивой к внешним воздействиям.

Блок управления двигателем для светового дисплея

При разработке бытовой электроники для наружного применения необходимо учитывать множество факторов, и это особенно верно в отношении их блоков управления. Потребности систем управления для этих устройств могут включать некоторые или все из следующего:

• Размещены в защищенном от непогоды электрическом корпусе, который выдержит ветер, дождь, солнце и, возможно, снег. (Обычно рекомендуется корпус NEMA 3 или выше.)
• Помещен в корпус, обеспечивающий беспрепятственную передачу сигналов Wi-Fi и/или Bluetooth.
• Модульная конструкция, которая, когда это возможно, позволяет добавлять новые устройства без существенных изменений в остальной части системы.
• Возможность запрограммировать «сцены», которые дают домовладельцам доступ к множеству предустановленных комбинаций одним нажатием кнопки.
• Интеграция с системами домашней безопасности.

Большинство компаний, производящих и устанавливающих наружные развлекательные системы, также позаботятся о сборке блока управления, и компания Polycase предлагает на выбор большой выбор наружных навесных электрических коробок. С добавлением их услуг по настройке (обработка с ЧПУ и цифровая печать) вы можете получить корпуса с нужными вырезами и графикой от одного и того же поставщика. Тем, кто строит свой собственный блок управления для наружной электроники, обязательно ознакомьтесь со спецификациями производителя вашего оборудования.

Автоматические выключатели и другие электрические панели управления

Оборудование электрических панелей управления, такое как автоматические выключатели и распределительные устройства, является еще одним распространенным применением электрических блоков управления. Коробка выключателя должна противостоять условиям окружающей среды, которые могут повредить чувствительное электрическое оборудование внутри.

Коробки в металлическом корпусе являются стандартным выбором для автоматических выключателей. Это связано с тем, что для заземления панели управления необходим токопроводящий металлический корпус. В случае неисправности контакторов или другого электрооборудования в панели ток короткого замыкания можно безвредно отвести в землю, избегая возможных повреждений и травм.

В больших электрических системах, где главный автоматический выключатель может управлять несколькими вспомогательными панелями, важно выбрать высококачественные электрические корпуса для всех распределительных коробок в системе. Также очень важно проверить рейтинги NEMA и IP коробки выключателя, особенно если она устанавливается как часть наружной электрической системы.

Бонусный раунд: Bike Connect

Любителям и любителям техники «сделай сам» часто приходится создавать блоки управления для своих проектов. Чтобы по-новому взглянуть на то, что может сделать блок управления, взгляните на Bike Connect, увлекательную технологию, разработанную любителями велосипедов в Портленде, штат Орегон. Эта классная технология обещает сгладить транспортные потоки, которые могут быть враждебными для велосипедистов, с помощью блоков управления, установленных на стоп-сигналах.

Суть проблемы в том, что даже в таких городах, как Портленд, очень благоприятных для велосипедистов, светофоры не рассчитаны на скорость или частоту вращения среднего человека, едущего на велосипеде. Это может создать неприятные ситуации в пробках и даже опасность для велосипедистов, поэтому создатели Bike Connect решили что-то с этим сделать.

Блок управления состоит из двух основных компонентов: специализированного устройства, взаимодействующего со стоп-сигналом, и датчика, который улавливает сигналы смартфона приближающегося велосипедиста, у которого установлено приложение Bike Connect. Когда велосипедист подъезжает к светофору, приложение и датчик взаимодействуют друг с другом, загораясь зеленым светом быстрее. По словам его дизайнеров, его можно собрать дома с помощью паяльника и деталей за 200 долларов, хотя это не значит, что вы должны пытаться установить его на соседний светофор без разрешения и помощи городских инженеров.

Bike Connect все еще находится в разработке, и его создатели работают над добавлением функций, которые позволят велосипедистам использовать его, не глядя в свои телефоны. (И мы должны спросить — что мешает кому-то в машине использовать это?) Но это отличный пример того, что некоторые хитрые фанаты технологий могут сделать с несколькими проводами, конденсаторами и прочным корпусом для наружной электроники.

Лучшие корпуса Polycase для электрических блоков управления

Блоки управления являются одними из самых распространенных приложений для многих корпусов Polycase. Благодаря прочной конструкции, надежным функциям и большому разнообразию стилей и размеров легко найти именно тот корпус панели управления, который вам нужен. Водонепроницаемость, производительность на открытом воздухе? Петли и защелки для легкого доступа? Мы обеспечим вас

Наши навесные корпуса серии ZH прочны и универсальны, что делает их популярным вариантом для приложений с блоками управления. Все это благодаря полному набору функций, которые они предлагают:

• Прочная конструкция из поликарбоната устойчива к ударам и неблагоприятным внешним условиям.
• IP68 с рейтингом NEMA 4X и NEMA 6P для отличной защиты от воды, пыли и коррозии.
• Различные размеры для различных типов органов управления и инструментов.
• Прочная конструкция петли и защелки обеспечивает легкий доступ к внутренним компонентам.
• Доступен в классическом сером цвете с дополнительной прозрачной крышкой для внутренней видимости.
• Дополнительные внутренние монтажные панели.
• Доступен с различными аппаратными аксессуарами, такими как комплект DIN-рейки, комплект для монтажа на столбе, а также кабельные вводы и вентиляционные отверстия.

В нашем ассортименте также есть множество других моделей, из которых получаются великолепные блоки управления, в том числе серия SA из сверхпрочной нержавеющей стали и серия EX из гладкого экструдированного алюминия. Кроме того, у нас есть множество специальных моделей корпусов, от переносных корпусов до горшков, а также необходимые аксессуары, такие как панели корпусов. Какие бы спецификации ни требовались вашему блоку управления, Polycase может вам помочь.

Если есть что-то, что можно сказать о проектировании и изготовлении электрических блоков управления, так это то, что каждый тип блока имеет свои собственные требования к максимальной производительности. Создание идеального блока управления требует тщательного подхода, который решает проблемы и учитывает, как блок будет использоваться в повседневной работе. Избегая ярлыков и уделяя время проработке каждого аспекта конструкции блока управления, вы можете создать блок управления, который будет обеспечивать отличную производительность на долгие годы.

Компания Polycase осознает потребность в широком спектре решений для блоков управления, поэтому мы предлагаем лучшее в отрасли разнообразие материалов, конструкций и функций в наших корпусах для электроники. Наши корпуса разработаны и протестированы для обеспечения надежной работы, от домашних и хобби-приложений до тяжелого оборудования. А чтобы убедиться, что вы получите именно тот корпус, который вам нужен, мы предлагаем индивидуальную обработку и цифровую печать на многих наших моделях без минимального количества заказа и быстрого выполнения работ.

Если вы выбираете корпус для своего блока управления, наши специалисты могут помочь. Просто позвоните по телефону 1-800-248-1233 или свяжитесь с нами онлайн! Мы гордимся тем, что можем помочь нашим клиентам своими глубокими знаниями о продуктах и ​​отраслевым опытом — и, конечно же, нашими лучшими в своем классе решениями для заказных корпусов.
