Как самостоятельно установить фекальный насос

14.02.2021Рубрика: НасосыАвтор: a-admin

Установка фекального насоса не обязательно будет производиться собственными силами. Даже если вы пригласили специалистов для монтажа канализационного оборудования, всегда полезно представлять себе весь процесс в деталях, просто из соображений надзора и понимания объема предстоящих работ.

• Фекальный или дренажный – вносим ясность
• Принцип работы и область применения дренажных насосов
• Высота подъема и расстояние транспортировки
• Типы фекальных насосов
• Поверхностные модели
• Полупогружные приборы
• Погружные устройства
• Монтаж фекального насоса своими руками
• Установка на кухне
• Установка в туалете
• Видео: как подключить фекальный насос

Хотя представитель этой категории бытового оборудования носит громкое название «фекального», на самом деле это отражение только одной функции прибора. Более правильно называть его «дренажным». Применительно к насосам, это синонимы.

Такие устройства способны откачивать не только чистую воду, но и взвесь, богатую твердыми и волокнистыми фракциями. Размер допустимой фракции зависит от типа оборудования. Обычно размер включений колеблется от 1,5 мм до 50 мм. Более крупные частицы способны повредить конструкцию.

Огромное видовое разнообразие

Умение безболезненно пропускать через себя загрязненные твердыми частицами воды, обуславливает область применения приборов: бассейны, ливневая и сточная канализация, отвод дренажных вод, ирригация, водозабор из открытых естественных водоемов. Главное отличие фекального насоса от других типов насосного оборудования — неприхотливость.

Потребность в установке фекального насоса на даче или в коттедже возникает, например, когда существует перепад по высоте между точкой отведения и септиком, то есть кода требуется отвести стоки в расположенный выше септик.

В идеале канализация работает самотеком: отводная труба имеет естественный наклон от источника к септику. Если уклон отрицательный, или точка подключения в систему удалена настолько, что нельзя обеспечить должный уклон, приходится думать, как подключить фекальный насос.

Высота подъема и расстояние транспортировки ↑

Задача фекального насоса – отвести сточные воды как можно выше и дальше, пока они не смогут двигаться в нужном направлении самостоятельно. Большинство моделей гарантирует отвод вод на 100 метров по горизонту и примерно 7 или 9 метров по высоте. Выбирать придется что-то одно: или на 100 метров вбок, или на 9 метров вверх. Но если надо поднять стоки на 3 метра, то отвести их можно и по горизонтали, пусть и меньше 100 метров. Поэтому в первую очередь нужно решить, сколько насосов потребуется и какой мощности.

Соотношение высоты и допустимой дальности будет выглядеть примерно следующим образом: поднимаем на метр — можем отвести в сторону на 50, поднимаем на 4 — тогда 10 метров в сторону.

Примерное соотношение высоты отвода и дальности по горизонту

Если речь идет о значениях, превышающих эти цифры, следует подумать о каскаде приборов.

Потребность в фекальных насосах возникает при оборудовании санузла в подвале, когда уровень центральной канализации выше. Также с их помощью удаляют паводковые воды, при затоплении подвалов, например. Их ставят в системах автономной канализации при перекачке из одного септика в другой. Так или иначе, нужно представлять, что и каким образом будет играть роль приемной емкости, непосредственно из которой и будет вестись откачка. Приемную емкость следует располагать не ближе 50 метров от источника водозабора. На 3-4 человека достаточно емкости диаметром 0,7 м и высотой 1 м. Обязательно нужно предусмотреть систему вентиляции для отвода газов — фановую трубу. К емкости подводят отводную и сточную трубы. Отводную подключают к насосу.

Схема установки приемной емкости

Насосы различают по тому, насколько они погружены в откачиваемую среду. Если целиком — они погружные. Если на специальном поплавке двигатель находится над стоками, а сам насос смонтирован в погружной части — он полупогружной. Если в стоки уходит только труба, а помпа и привод на поверхности — речь идет о поверхностном.

Слева направо: поверхностный, полупогружной, погружной

Еще насосы различаются по наличию измельчителя, позволяющего откачивать стоки с крупными включениями. Для откачки дренажных вод наличие измельчителя необязательно. Для работы с фекальными массами наличие измельчителя необходимо. Есть измельчители, способные справиться с мелковолокнистыми включением, например туалетной бумагой. Более мощные способны порубить даже вафельные полотенца.

Поверхностные модели ↑

Поверхностный дренажный насосПоверхностный для стационарного монтажа

Просты в монтаже. Применяют в качестве мобильных устройств при нерегулярном использовании. Их корпус не защищен от попадания влаги, а потому стационарно их можно устанавливать только в специальном помещении. Во избежание замерзания воды внутри конструкции, помещение должно быть отапливаемым. Остальное элементарно: заземление, система электрозащиты, а в стоки просто опускают шланг.

Полупогружные приборы ↑

Требуют направляющих, по которым насос будет скользить вверх-вниз внутри приемной емкости. Стандартные септики фабричного исполнения уже предусматривают такую возможность. В остальном монтаж не должен вызвать затруднений: та же забота об электробезопасности и запитка прибора с отдельного щита, отдельная группа предохранителей. Самое главное — не допускать замерзания приемной емкости и насоса, иначе вся систем попросту выйдет из строя.

Погружные устройства ↑

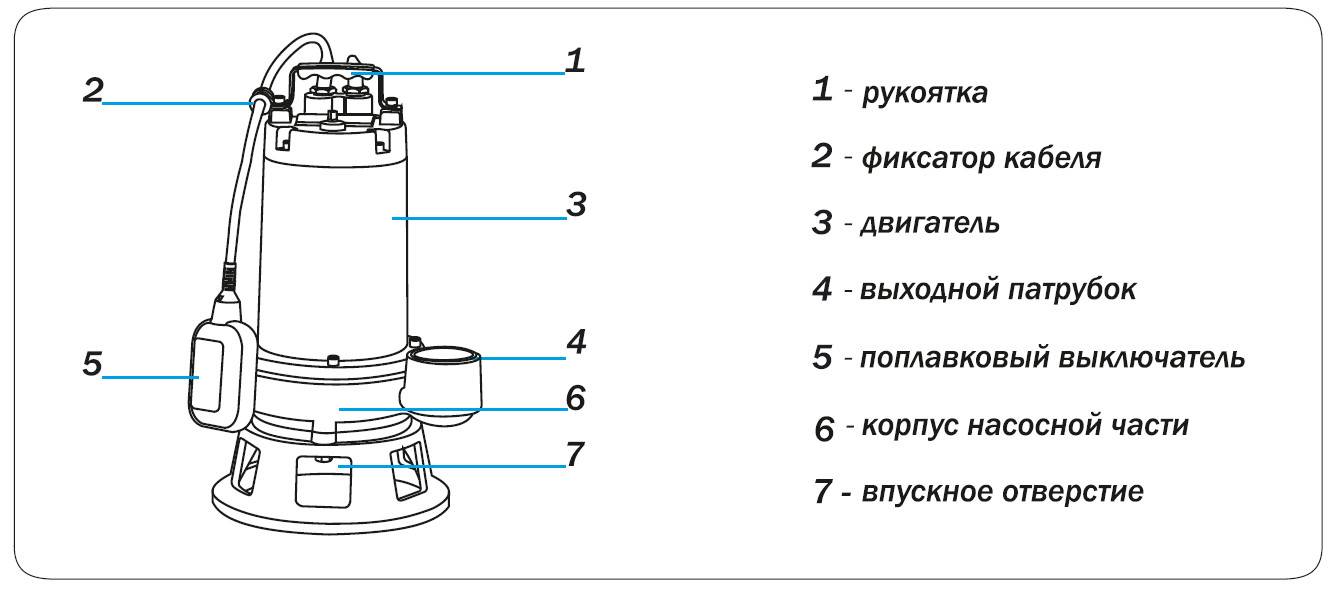

Так выглядит погружной насос

Тут все одновременно проще и сложнее. Насосы этого типа имеют основание, позволяющее забирать сточные воды у самого дна, поэтому их оборудуют самыми мощными измельчителями. За работой оборудования следит автоматика, регулировать которую можно длиной проводов, идущих к поплавкам — именно они дают команду на включение и выключение, в зависимости от колебания уровня стоков.

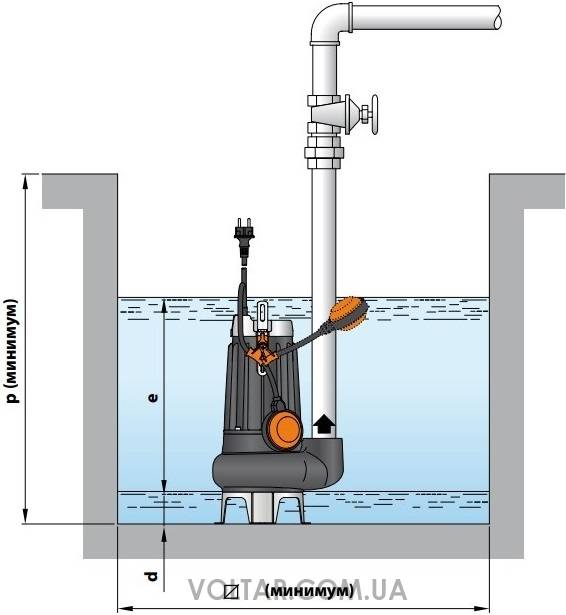

Подключение погружного прибора

Сам насос соединяют с отводным стоком не гибкой трубой (она может засориться и прийти в негодность), а трубой ПВХ без герметизации стыков, то есть с возможностью ее разборки. Между отводом и установкой ставят отсечной вентиль. Перед вентилем монтируют обратный клапан. Они должны находиться чуть выше максимального уровня стоков. Отсечной вентиль нужен при ремонтных работах и для перекрытия на время длительного отсутствия хозяев.

Обратите внимание! Входная сточная труба должна обеспечивать наполнение приемной емкости не менее чем на 0,4 метра.

Установка на кухне ↑

Иногда приходится оборудовать фекальными насосами отдельные точки: ванную, кухню и так далее. Правило простое: не подключаем все насосы в одной точке, у каждого должен быть свой ввод в общую ветку канализации.

ВАЖНО! Учитывайте температуру отводимых стоков. Если на кухне установлена стиральная или посудомоечная машина, выбирайте модель насоса, рассчитанную на работу с горячей водой.

Установка фекального насоса своими руками не представляет сложности. Комплект фитингов и всего необходимого входит в набор поставки, а инструкция прилагается к прибору. Соединения ведут с применением стандартных труб и комплектующих. Сам процесс ничем особо не отличаются от стандартных сантехнических работ.

Наличие измельчителя на кухне необязательно

Установка в туалете ↑

Монтаж насоса в туалете мало отличим от установки на кухне, разве что диаметр входного патрубка побольше и обязателен измельчитель — придется справляться с фекалиями и туалетной бумагой как минимум. Устанавливают насос не далее, чем в 40 см от унитаза. Установка фекального насоса с измельчителем своими руками ровно такая же, как и без — измельчитель интегрирован в конструкцию насоса.

ФН в туалете

Видео: как подключить фекальный насос ↑

Установка дренажного насоса – оптимальное решение только в случае подключения к общей центральной канализации. Если речь идет об автономной системе, то удобнее приобрести собранную канализационную станцию, в составе которой такой насос уже есть. Она решает целый комплекс проблем, но при этом достаточно компактна. Ее монтаж и наладку стоит доверить профессионалам — для человека, мало знакомого со спецификой вопроса, дело может оказаться слишком хлопотным.

0

6 633 просмотров

Понравилась статья? Поделиться с друзьями:

Установка фекального насоса своими руками

Установка фекального насоса ставит в тупик владельцев частных домов и дач только своим названием. Его применение необходимо, если нет возможности вывода сточных вод к септику или центральной канализации. Но, если хозяин заинтересовался установкой оборудования для откачки воды, необходимость применения такого насоса уже решена. Человек на протяжении всей своей жизни стремится к совершенствованию, как самого себя, так и своего окружающего мира. Все реже в частном доме можно встретить деревянный туалет в укромном уголке двора. Установив на своем участке фекальный насос, появляется возможность обустройства туалета в доме.

Фекальный насос и его разновидности

Фекальный насос представляет собой гидравлическую машину для преобразования самотека жидкости в энергию для перемещения жидкостей различной вязкости или создания их напора. В зависимости от назначения фекального насоса их различают следующим образом:
Дренажный фекальный насос

Такой тип устройства подойдет для слабозагрязненной воды, им можно выкачать затопленный подвал или осушить лотки с дождевой водой.
Поверхностный фекальный насос

Такой вид оборудования для перекачки стоков является одним из самых доступных по цене, также он является мобильным в плане работы. Поверхностный насос устанавливается над поверхностью воды, откачивание стока происходит через шланг. Монтаж фекального насоса лучше выполнять в помещении, так как в нем отсутствует защита от попадания влаги.
Полупогружной фекальный насос

Данный вид оборудования для перекачки стоков работает с помощью поплавка, который контролирует уровень воды. Система перекачивания воды устанавливается таким образом, чтобы рабочая часть была погружена в воду, а двигатель находился над поверхностью стока. Агрегат способен перекачать сток с частицами до 15 мм, чего вполне достаточно для бытовых нужд, измельчителем такой насос, как правило, не комплектуется.
Погружной фекальный насос

Установка фекального насоса на даче с возможностью погружения станет правильным решением хозяина. Основным плюсом насоса является простота монтажа и эксплуатации. Также погружной насос может работать в автономном режиме с помощью поплавка и системы автоматизации. Дополнительно систему перекачивания стока можно оснастить измельчителем, при примесях в воде более 35 мм.
Бытовые насосные установки

Установки такого типа могут быть оснащены измельчителем и быть адаптированы для разных температурных режимов. В зависимости от cкомплектации и условий работы меняется и цена насоса. Бытовые насосные установки наиболее адаптированы к применению в частных домах и дачах. Установки могут ставиться и отдельно для каждого вида стока. Так для туалета лучше применить установку с измельчителем. Для душевой, ванной и кухни лучше подобрать установку с измельчителем и возможностью перекачивать горячие сточные воды.

Как установить фекальный насос

Установка фекального насоса своими руками не представляет никаких сложностей. При установке важно учесть:

• наличие гидроизоляции поверхности оборудования, если ее нет, нужно предусмотреть для насоса помещение или укрытие, в котором он не замерзнет в зимнее время года и в него не попадет влага;
• возможность работы установки в агрессивной среде, в таких случаях насос маркируется буквой Н;
• производительность оборудования следует подобрать с небольшим запасом от расхода воды, в пределах 10-15%.
• необходимо определить наличие нерастворимых частиц в воде, чтобы применить совместно с системой для перекачивания воды измельчитель. На корпус наносится маркировка, которая характеризует условия работы насосного оборудования: буква Ф в маркировке – означает возможность перекачивания очень загрязненного стока до 35 мм, отсутствие букв означает, что насосное оборудование может перекачивать сточную воду с включениями до 5 мм.

Установка насосного оборудования не требует специальных навыков, но знание тонкостей монтажа разных типов фекальных насосов под силу только профессионалам.

Установка фекального насоса с измельчителем своими руками

Фекальный насос с измельчителем является своего рода подвидом оборудования для перекачивания сточных вод. Такие установки оборудованы камерой, в которой находится винтовой нож для измельчения крупных частиц в воде. Установка такого типа практически полностью исключит появление засоров. Подключается он достаточно просто, для этого нужно выбрать место установки оборудования и включить его в электросеть.

Как подключить фекальный насос

 Для подключения системы перекачивания воды нужно выполнить следующие действия:

• собрать установку в соответствии с инструкцией;
• подключить поплавковый уровень, если насос им оборудован;
• подсоединить шланги (для поверхностного насоса) и датчики контроля;
• опускаем агрегат в рабочую среду с учетом его погружения по техническим характеристикам;
• запускаем систему, контролируя его работу

Установка насосного оборудования своими руками не представляет никаких сложностей, но перед началом работ внимательно ознакомьтесь с действующей инструкцией и руководством по эксплуатации, обязательно проконсультируйтесь с профильными специалистами по установке выбранного вами оборудования.

Примечание: Запускать системы перекачивания без воды запрещено, это может привести к серьезной поломке.
