схема, инструкция и процесс установки

На чтение 9 мин Просмотров 20.2к. Опубликовано 30.03.2021
Обновлено 30.03.2021

Содержание

Монтаж и фиксация светодиодной люстры
Схема подключения проводов
Блок для галогенных ламп
Светодиодный блок
Как привязать пульт к люстре
Проверка и возможные неисправности

Дистанционное управление бытовыми приборами давно и прочно вошло в современный быт. Не вставая с места можно управлять телевизорами, звуковоспроизводящими системами и т.п. Системы «Умный дом» расширили пределы контроля бытовых приборов до максимально возможных. Потолочные люстры теперь также управляются с места.

Монтаж и фиксация светодиодной люстры

Светодиодные люстры с ДУ, как и светильники других типов, крепятся к потолку с помощью штатных устройств для установки, поставляемых в комплекте. В большинстве случаев это планка, которую надо закрепить на перекрытии с помощью дюбелей. Они часто также идут в комплекте. Если их там нет, что характерно для самых дешевых китайских люстр, значит надо приобрести крепеж отдельно.

Крепление люстры на планку.

Отверстия под установку любой светодиодной люстры сверлятся в потолке с помощью дрели, оснащенной сверлами по бетону. Сначала на дюбелях закрепляется планка, потом к ней крепится светильник. Порядок выполнения работ зависит от конструкции люстры и почти всегда описан в инструкции.

Планка, закрепленная на потолочном перекрытии.

Если люстра большая и тяжелая, ее лучше повесить на крюке. В домах старой постройки такие зацепы уже предусмотрены.

Крюк для подвешивания светильников.

Для подвешивания серьезных люстр в более современных домах можно приобрести анкер с крюком. Он разжимается в просверленном отверстии и может выдержать большие нагрузки.

Анкер с крюком для подвеса тяжелых светильников.

Более подробно об способах монтажа читайте: Крепление и установка люстры

Схема подключения проводов

Для подключения любой люстры не обязательно знать ее внутреннее устройство. Подключается люстра с пультом к сети как обычный светильник:

фазный провод к клемме L;
нулевой к терминалу N;
если есть защитный проводник, он подключается к клемме, обозначенной PE или значком заземления.

Схема подключения светильника через одноклавишный выключатель с использованием распредкоробки.

Схема подключения светильника, как «черного ящика», с использованием распредкоробки показана на рисунке. Настенный выключатель освещения – главный. Если его выключить, пульт дистанционного управления никак не будет влиять на работу освещения.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения, при необходимости, ремонтных работ.

Блок-схема люстры с дистанционным управлением.

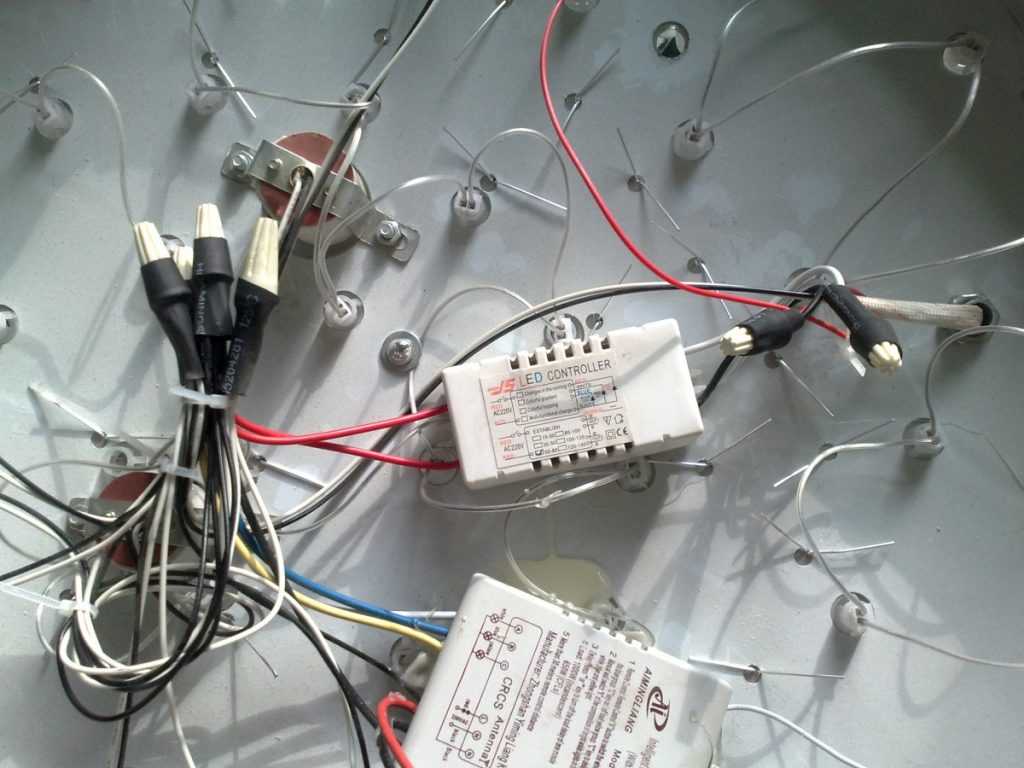

Большинство люстр, регулируемых с пульта содержат модуль дистанционного управления, коммутирующий нагрузки, в качестве которых выступают осветительные приборы. Обычно их 1. .3, могут быть применены обычные лампы накаливания (или их группы), светодиодные или галогенные лампочки.

Модули дистанционного управления могут быть собраны на различной элементной базе и по отличающимся схемам, но блок-схема у большинства из них одинаковая:

Приемник служит для приема, усиления и фильтрации сигнала, передаваемого пультом. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой аппаратуре, в люстрах применяются редко из-за высокого уровня тепловых помех, испускаемых светильником. В простых светильниках управление производится по радиоканалу, в продвинутых – по Bluetooth или WI-Fi. Два последних варианта часто используют в сложных устройствах с регулировкой яркости свечения или со световыми эффектами, которые управляются через приложение мобильного гаджета.
Дешифратор получает от приемника сформированную последовательность импульсов и «расшифровывает» команду. В зависимости от задания, он формирует сигнал на включение или отключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
Сформированная команда усиливается в силовом блоке. Если не нужна регулировка яркости, нагрузка коммутируется электромагнитным реле. Если надо изменять яркость или цветность, силовой блок представляет собой ШИМ-регулятор с электронными ключами.
Источник питания формирует постоянное напряжение для обеспечения всех элементов схемы.

Если нагрузкой являются галогенные или светодиодные лампы, то в люстре будут присутствовать дополнительные устройства управления.

Блок для галогенных ламп

Галогеновые лампы подключаются к сети 220 вольт не напрямую, а через понижающий трансформатор. Сейчас большей частью применяются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по другим принципам, поэтому их габариты и вес ниже. При этом также ниже надежность, но выше уровень помех, генерируемых в питающую сеть. Такой трансформатор коммутируется со стороны 220 вольт – там ниже токи при равной мощности, и выше долговечность контактов реле.

Схема управления галогенными лампами.

На подключение люстры к сети 220 вольт наличие галогенных ламп и трансформатора любого типа влияния не оказывает. Надо иметь в виду, что при замене ламп их общая мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	75
NH-JC-20-12-G4-CL		20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

Светодиодный блок

Светодиоды включаются через стабилизатор тока – драйвер. Он снижает напряжение на последовательных и параллельных цепочках светодиодов и стабилизирует ток через них.

Схема управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и отключением LED, но и регулированием их яркости и изменением цвета свечения, драйвер объединен с силовым блоком. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления надо привязать пульт к светильнику (синхронизировать). Эту процедуру можно сделать с одним пультом и несколькими светильниками в разных комнатах и управлять ими с помощью единого прибора (правда, придется носить пульт постоянно с собой). Можно попытаться к каждому светильнику в комнате привязать свой пульт и управлять ими независимо. Процедура у разных производителей несколько отличается, но в целом она примерно одинакова:

подать напряжение на люстру с настенного выключателя;
выждать несколько секунд, направить на светильник пульт;
нажать специально выделенную для синхронизации кнопку;
через несколько секунд светильник выдаст отклик в виде одного или нескольких миганий и перейдет в режим свечения.

ПДУ с кнопкой привязки (Setup).

Кнопка для первичной синхронизации чаще всего имеет маркировку в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто кнопка включения света. Обычно вся процедура настройки с указанием кнопок расписана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра на нажатие кнопок не реагирует, в первую очередь надо проверить наличие и состояние батареек в пульте. При необходимости их надо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного прибора с помощью смартфона не получится. Можно попробовать поймать сигнал на радиоприемнике, но у бытовых устройств нет диапазона 433 МГц, не говоря о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены элементов питания реакция на пульт не появилась, то можно проверить наличие сетевого напряжения на входных клеммах люстры. Если питание есть, то можно предполагать неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но один или несколько светильников (групп светильников) не горит, в первую очередь надо проверить напряжение на соответствующем выходе модуля управления. Если оно сильно отличается от 220 вольт, значит, неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается неисправность светоизлучающего элемента или драйвера (если есть). Если лампочка легкосъемная, ее работоспособность можно проверить заменой на заведомо исправную. Если монтаж жесткий (пайка и т.п.), можно попробовать проверить элемент с помощью мультиметра (светодиод прозванивается как обычный диод в обе стороны). Если здесь все в порядке, надо проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно сильно отличаться от указанного на корпусе. В случае неисправности модуль надо заменить.

В целом подключение к сети люстры с пультом принципиальных отличий от той же процедуры для обычных светильников не имеет. При внимательном и безошибочном монтаже осветительный прибор начинает работать сразу, хотя некоторым моделям потребуется привязка пульта.

с пультом управления, крепление к потолку

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Содержание

Выбор люстры
Закрепление осветителя
Подбор пульта управления (ПУ)
Слабые места прибора

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная Встраиваемая Накладная

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

Перфорированная планка закрепляется под потолком.
Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

схема, инструкция и процесс установки

1. Монтаж и крепление светодиодной люстры

2. Схема подключения

2.1. Блок для галогеновых ламп

2.2. Светодиодный блок

3. Как крепить пульт к люстре

4. Тестирование и возможные неисправности

Пульт управления бытовой техникой давно и прочно вошёл в современную жизнь. Вы можете управлять телевизорами, звуковыми системами и т. д., не вставая со своего места. Системы «Умный дом» максимально расширили пределы управления техникой. Потолочные люстры теперь тоже управляются с места.

Монтаж и крепление светодиодной люстры

Светодиодные люстры с дистанционным управлением, как и другие типы светильников, крепятся к потолку с помощью прилагаемых стандартных монтажных приспособлений. В большинстве случаев это брус, который необходимо прикрепить к потолку с помощью дюбелей. Они часто также идут в комплекте. Если их нет, что характерно для самых дешевых китайских люстр, то необходимо покупать крепеж отдельно.

Крепление люстры на штангу.

Отверстия для установки любой светодиодной люстры сверлятся в потолке дрелью, оснащенной сверлами по бетону. Сначала на дюбели закрепляется штанга, затем к ней крепится люстра. Порядок работ зависит от конструкции люстры и почти всегда описан в инструкции.

Брус, крепящийся к потолочной плите.

Если люстра большая и тяжелая, ее лучше повесить на крючок. В старых домах такие крючки уже предусмотрены.

Крючок для подвешивания люстры.

Чтобы повесить серьезные люстры в более современных домах, вы можете купить анкер с крючком. Он расширяется в просверленном отверстии и выдерживает большие нагрузки.

Анкер с крюком для подвешивания тяжелых люстр.

Подробнее о способах установки: Монтаж и установка люстры

Схема подключения

Для подключения любой люстры вам не нужно знать ее внутреннее устройство. Люстра с пультом подключается к сети как обычная лампа:

фазный провод к клемме L;
нейтральный провод к клемме N;
Если имеется защитный проводник, он подключается к клемме с маркировкой PE или символом заземления.

Схема подключения светильника через одноплечий выключатель с использованием распределительной коробки.

Схема подключения светильника в качестве «черного ящика» с использованием распределительной коробки представлена на рисунке. Настенный выключатель является основным источником света. Если он выключен, пульт дистанционного управления не повлияет на работу освещения.

Важно! При использовании светильника 1 класса защиты защитное заземление является единственной (помимо основной изоляции) мерой защиты от поражения электрическим током при пробое слоя изоляции. В сетях TN-C использовать нельзя — работать будет, но безопасности не обеспечит.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения при необходимости ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр с дистанционным управлением содержат модуль дистанционного управления, который переключает нагрузки, например осветительные приборы. Обычно их 1…3, обычные лампы накаливания (или их группы), светодиодные или галогенные лампы.

Модули ДУ могут быть собраны на разных компонентах и по разным схемам, но структурная схема большинства из них одинакова:

Приемник служит для приема, усиления и фильтрации сигнала, передаваемого ДУ. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой технике, в люстрах используются редко из-за высокого уровня тепловых шумов, излучаемых лампой. Простые люстры управляются по радио, продвинутые — по Bluetooth или WI-Fi. Последние два варианта часто используются в сложных устройствах с диммированием или световыми эффектами, которые управляются через приложение для мобильного гаджета.
Декодер получает сгенерированную последовательность импульсов от приемника и «декодирует» команду. В зависимости от задачи формирует сигнал на включение или выключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
Сформированная команда усиливается в блоке питания. Если диммирование не требуется, нагрузка переключается электромагнитным реле. Если вам нужно изменить яркость или цветность, блок питания представляет собой ШИМ-регулятор с электронными ключами.
Блок питания формирует постоянное напряжение для питания всех элементов схемы.

Если в нагрузку галогенные или светодиодные лампы, люстра будет иметь дополнительные устройства управления.
