Как подключить люстру — 4 провода из потолка к двойному выключателю

Благодаря большому количеству приспособлений для крепления люстры, ее подвеска, как правило, не вызывает никаких сложностей. По-другому дела обстоят с подключением ее проводки особенно тогда, когда выключатель сдвоенный. К счастью для многих, это можно все-таки сделать и самостоятельно, не прибегая к услугам профессионального электрика. В сегодняшней своей статье я постараюсь предоставить вам всю необходимую информацию на этот счет.

Решено: день настал! Сегодня подключаем новую люстру! Вот она, красавица, на 5 рожков! Сейчас подключим к проводам!.. а проводов из потолка почему-то четыре. И все разного цвета. Вот и чувствуешь себя героем из импортного блокбастера: и какой провод за что отвечает?

Знакомо? Знакомо. С той разницей, что герою проще: он в последний момент выберет нужный провод наобум. А нам наобум нельзя – надо понимать, что к чему.

Какие провода выходят из потолка, и как подключить к ним люстру? Разбираемся вместе.

Содержание

1. Доступно о теории
2. Главное – безопасность!
3. Разбираемся с проводами
4. Проверяем провода
5. Люстра
6. Подключаем люстру

Доступно о теории

Для начала попытаемся понять суть – без сложных формул и мудреных графиков. Из полузабытого курса физики мы знаем, что электрический ток приходит в дом по двум проводам: по одному – фазному, обозначают буквой L – поступает напряжение на потребитель. Ток делает свою работу (скажем, вращает двигатель или зажигает лампочку) и уходит по другому проводу – нулевому, он обозначается буквой N (нейтраль). Ситуацию контролирует провод заземления, обозначается РЕ. Это в идеале.

Читайте также: Выбираем кабель

Однако возможны и другие, не такие удачные варианты.

• Фазный и нулевой провод соединяются без потребителя, напрямую. Возникает короткое замыкание – очень опасное явление, который может привести к порче техники, пожарам, травмам и даже гибели людей. Поэтому первая задача домашнего электрика – ни в коем случае не замкнуть провода накоротко.
• Ток по фазному проводу приходит на корпус прибора и не может уйти по нулевому. Прибор превращается в мину-ловушку: дотронувшись до него, можно получить удар током. Вторая задача: не замкнуть фазу на корпус.
• Третий вариант: ток, пришедший по фазному проводу на корпус прибора, уходит в землю по проводу заземления. Ничего хорошего здесь нет, но нет и плохого.

Получается, что главную опасность представляет напряжение на фазе. Поэтому грамотный электрик всегда ставит выключатель в рассечку фазного провода, контролирует отсутствие короткого замыкания и не забывает о заземлении. Вопрос один: а грамотный ли электрик монтировал проводку в вашем доме?..

Главное – безопасность!

Основная наша задача – не просто подключить люстру, а сделать это живым и здоровым. Для этого в обязательном порядке соблюдаем несложные правила:

• Перед началом работ обесточиваем квартирную сеть. Причем не выключателем, а автоматом в щитке – он механически размыкает контакты, делая невозможным поражение электрическим током. Удостовериться в отключении очень легко: индикатор автомата меняется с красного на зеленый или вместо цифры 1 появляется цифра 0.
• Работать только инструментом с изолированными рукоятками. На всякий случай.
• Если провода соединяют скрутками, их обязательно изолируют. Если неизолированные скрутки коснутся друг друга, возникнет короткое замыкание.
• В скрутку объединяют провода только одной группы: только фазные, только нулевые или только заземляющие. Будьте внимательны.
• Проверяют подсоединение выключателя – в него входят и из него выходят только фазные провода. Для уверенности их прозванивают мультиметром или проверяют индикаторной отверткой.

Читайте также Как выбрать мультиметр

Разбираемся с проводами

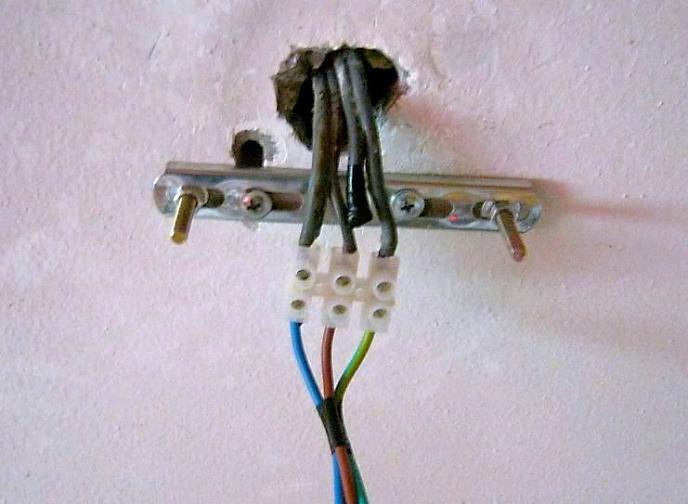

Теперь внимательно рассмотрим 4 провода на потолке. Логика такой системы довольно проста. В пучке один провод – всегда нулевой, он отводит ток. Остальные, кроме заземляющего – фазные, по ним ток поступает в осветительный прибор. Каждый из них и замыкает одна из клавиш выключателя: комбинируя их работу, можно включить одну или несколько групп лампочек. Например, в трехрожковой люстре одна клавиша включает одну лампу, вторая – две, а обе – все три. В трехклавишном выключателе – аналогично.

Если проводка относительно новая, провода отличаются цветом изоляции. Общепринятые обозначения:

• Желто-зеленый провод – заземление.
• Синий провод – нулевой.
• Провода другого цвета (белый, красный и т.д.) – фаза.

Подробная статья про Цвета и маркировка проводов

Если проводка старая, и все провода в изоляции одного цвета – задача усложняется. Главный вопрос – есть заземление или нет. Небольшую подсказку может дать выключатель: если проводов четыре, а клавиш две – заземление, скорее всего, есть. Если клавиш три – увы, вам не повезло. Придется прозвонить провода – проверить их мультиметром или индикаторной отверткой. Кстати, это придется сделать и в случае цветных проводов: доверяй, но проверяй.

Теперь, понимая работу системы и зная назначение проводов, можно выбрать схему включения ламп в люстре и подключить ее к сети.

Проверяем провода

Убедившись, что провода на потолке не касаются друг друга, снова включаем автомат в щитке. Потом включаем одну клавишу выключателя и последовательно прикасаемся индикаторной отверткой к проводам. Индикатор загорится на фазном проводе от этой клавиши. Его следует пометить и повторить процедуру со следующей клавишей. Провод, который не вызовет включение индикатора при всех включенных клавишах – нулевой. Как видите, несложно. Только не забудьте перед подключением люстры снова выключить автомат.

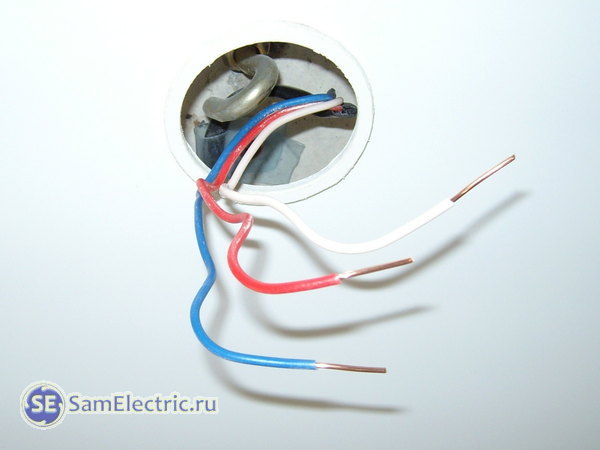

Чаще всего из потолка выходит три провода или же один провод с тремя различными жилами. Если дом новой постройки, решив подключить люстру, вместо трех в потолке можно обнаружить четыре проводника. Это свидетельство того, что проводка проложена по евростандарту, и один из имеющихся проводов – это «земля». Как правило, такие провода являются желтыми и снабжены продольной зеленоватой полосой.

Для того чтобы проверить остальные три провода, понадобится индикатор фазы (например, в виде отвертки из любого строительного магазина). При включенных клавишах выключателя на двух проводах индикатор загорится: это фазы. На оставшемся проводе напряжение будет отсутствовать. Значит, это ноль.

Не исключено, что при монтаже люстры вам придется производить зачистку проводов. Чтобы все сделать правильно, рекомендую вам ознакомиться с рекомендациями, изложенными вот в этой статье.

Люстра

Люстра также может иметь три или четыре провода. В нынешних потолочных светильниках все соединения расположены внутри. Наружу выходят лишь провода: от каждой лампочки на фазу и один ноль. Важно отметить, что ноль в данном случае является общим проводом для всех ламп.

Часто производители объединяют фазы ламп уже внутри корпуса светильника. Поэтому останется лишь проверить, какой провод отвечает за одну лампочку, а какой – за две оставшиеся. Это можно сделать с помощью тестера, произведя прозвонку между патронами и выводами.

Читайте также: Поиск обрыва проводки

Подключаем люстру

Сначала зачищаем и проверяем контакты в самой люстре – тем же мультиметром в режиме прозвонки цепи. Для этого ставим один щуп на корпус, другой – поочередно на все контакты люстры, в том числе внутри патронов. Наша цель – убедиться, что короткого замыкания на корпус нет.

Затем объединяем группы проводов: все нулевые – в одну скрутку, фазные – по желанию (например, в пятирожковой люстре можно зажечь по отдельности две и три лампы, а можно – одну и четыре). Заземляющий провод – отдельно.

Следующий этап – монтируем люстру на потолок на крючок или специальную монтажную планку.

И наконец – подключаем провода: сначала заземление, потом нулевой, и последними – фазные. Лучше сделать это через винтовые или пружинные клеммы – они очень дешевы, и гораздо надежнее скруток. Кстати, изоленты из ПВХ имеют свойство быстро рассыхаться. На тот печальный случай, когда заземляющий провод есть только в люстре – следует надежно заизолировать его, чтобы исключить случайный контакт с другими проводами.

Читайте также: Что нужно знать о клеммах

В финале убеждаемся в хорошей изоляции контактов и закрываем места подключения декоративной накладкой.

Более наглядно порядок подключения люстры представлен в следующем видео:

Как скрутить провод (проволоку) шуруповертом

Вот и все! Можно устанавливать плафоны, включать автомат в щитке – и да будет свет в вашем доме!

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать понравилась статья или нет.

Как правильно подключить люстру с 2, 3, 4 проводами к двойному выключателю

Содержание

• С чего начать?
• Соблюдайте технику безопасности
  • Схема первая. Два шнура на люстре и два провода на потолке
  • Схема вторая. Два шнура на люстре и три провода на потолке
  • Схема третья. Три и более шнура на люстре и два провода на потолке
  • Схема четвертая. Три и более провода на люстре и три на потолке
  • Схема пятая. Три и более провода на люстре и четыре на потолке
• Монтаж нескольких люстр на один выключатель
• Монтаж люстры с вентилятором

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры – это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

• L – фаза;
• N – нулевой разряд;
• PE – заземляющий проводник желто-зеленого цвета.

Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод – кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

• при помощи клеммных зажимов;
• путем скручивания с изоляцией защитными колпачками.

Варианты монтажа люстры можно найти, перейдя по ссылке:

https://www.youtube.com/watch?v=l1ykm0rrWIQ

На способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза – L1 (оранжевого цвета), фаза – L2 (желтого цвета) и ноль – N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые – к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками – первая клавиша включает 5 лампочек вместе, а вторая – шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий – PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели – достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора – задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

• Значение света в интерьере и модные тренды

• Преимущества использования трекового освещения в интерьере

• Точечные лампочки для натяжных потолков: варианты дизайна, размеры, фото и отзывы

• Софиты для натяжных потолков: фото и виды

электрика — Старый потолочный светильник с 9 проводами (5 черных/4 белых) — как установить новый светильник?

Пытаюсь установить новый светильник, но там 9 проводов — я не смог увидеть, как он был подключен, и я почти уверен, что это было неправильно, потому что лампочки сразу перегорали.
Первоначально белые были вместе, 3 черных провода были вместе (включая горячий провод) и один единственный черный провод. Есть 3 пары и одна связка с 2 черными и одним белым. Корпус буквально рассыпается на ощупь.

Как мне правильно подключить это к новому прибору?

• электрика
• проводка
• светильник
• свет
• старый дом

10

Судя по этим картинкам, вы не сможете правильно подключить это без серьезной переделки. Эти провода имеют изоляцию, которая трескается / крошится вплоть до разъемов, которые удерживают их в коробке. Вам нужно будет идентифицировать все провода и включить питание, чтобы сделать это. Этот ящик — это огонь, ожидающий своего часа, и вы не хотите быть на лестнице, когда он начнет искрить. Эти провода нужно заменить, вплоть до потолка и, возможно, даже дальше. Если у вас есть чердак и вы можете добраться до этого ящика, работа может быть проще. Если нет чердака, вам нужно сделать дырки в потолке. Я люблю мастеров своими руками, но это один из немногих случаев, когда я скажу, что вам нужна профессиональная помощь.

4

Профессиональный электрик, ненавижу это говорить, но это провода с тканевым покрытием, их перестали устанавливать в новых домах еще в 60-х и очень начале 70-х. Срок службы любой уцелевшей тканевой проводки давно истек. Я знаю, что это будет дорого, но если вы не хотите рисковать тем, что сожжете свой дом, этот провод необходимо полностью заменить как можно скорее. Да, полный ремонт дома будет стоить от 2 до 10 тысяч долларов, но это необходимо сделать. и это не самостоятельная задача, вам нужно вызвать профессионала для этого.

2

Отсоединение всех проводов друг от друга было большой ошибкой.

На первый взгляд, я подумал: «О нет. Вы разобрали их всех. Теперь мы никогда не узнаем, куда они делись».

Это действительно ужасно. Потому что теперь мы играем в «Chinese Whispers» по вашему воспоминанию о том, как это сделал последний парень, и эта работа не на 100% надежна. Обычно это тот момент, когда я говорю: «Важные данные потеряны, пора обратиться к профессионалу с инструментами отслеживания и опытом».

В будущем просто отрежьте черные и белые провода от старого светильника и не путайтесь в жгутах кабелей со стен. Затем соедините новые провода со старыми с помощью синей или серой проволочной гайки.

Но если вы уверены в том, что говорите о конфигурации, это правдоподобно, если предположить, что «одиночный» черный провод находится в кабеле /3. (на самом деле это будет современная петля переключения после 2011 года.) Я надеюсь, вы знаете, какая это, хотя экспериментирует с с этой конкретной проблемой , вероятно, небезопасен.

Ухудшение

могло быть из-за перегрева лампочки.

Распадающаяся изоляция на проводах может быть вызвана теплом ламп накаливания, ранее использовавшихся в светильнике. В частности, многим людям нравится игнорировать наклейки «максимум 60 Вт» внутри светильников, и это приведет к сварке изоляции проводов и даже к пожару.

Если это так, то изоляция будет более надежной по мере удаления от светильника — наибольшие повреждения будут на проводах, идущих к светильнику. Если вы обнаружите, что изоляция на конце провода сплошная, можно было бы сэкономить день с помощью термоусадочной трубки. Вам нужна более качественная термоусадочная трубка с усадкой 3:1, чтобы ее можно было надеть на старую изоляцию и при этом прилично обернуть провод. Двойной слой (один над оголенным проводом и один над изоляцией и первым слоем) был бы еще лучше.

Тем не менее, я бы не стал продолжать эксплуатацию этого провода без установки автоматического выключателя AFCI на панели, или розетки AFCI, или тупика при первой же возможности за панелью. Возникновение электрической дуги сопряжено с высоким риском возгорания, и AFCI дает вам наилучшие шансы это обнаружить.

Перегоревшие лампочки

Лучший обходной путь как для «перегорания», так и для «теплового повреждения» — установка светодиодного светильника без лампы накаливания. У них обычно есть импульсный источник питания, который принимает диапазон напряжения от 9от 0 В (Япония -10%) до 264 В (Великобритания +10%). Таким образом, их не будут беспокоить странные напряжения.

Если вы считаете, что светодиоды по-прежнему отстой, как и первые, пересмотрите эти предположения, потому что качественные светодиоды легко доступны ( не обязательно на нижней полке в долларовом магазине, если вы меня понимаете). В любом случае, НЕ ВСТАВЛЯЙТЕ больше ламп накаливания в какие бы то ни было приспособления, если только это не люстра, в которой лампочки расположены далеко от распределительной коробки.

Однако это ничего не решает основной проблемы, которая заключается в том, что странные напряжения не должны происходить и могут перегореть намного больше, чем лампочки. Две наиболее распространенные проблемы с напряжением:

• Lost Hot: половина цепей 120 В не работает с перебоями, и вы можете заставить их работать, включив электрическую плиту или сушилку. Для восстановления горячей воды требуется гораздо больше времени (но контуры работают, пока она восстанавливается). Напряжение низкое, пока они работают.
• Потеря нейтрали: (ОЧЕНЬ сложно диагностировать): половина цепей дома находится под напряжением ниже 120 В, а другая половина выше 120 В, и это качается туда-сюда в зависимости от того, какие нагрузки включены. Это трудно обнаружить без инструментов измерения напряжения, таких как всегда полезный Kill-A-Watt.

Оба эти случая связаны с неполадками в проводе питания при обслуживании, поступающем от коммунального предприятия. В 95% случаев, как только вы убедите утилиту в том, что проблема реальна, они быстро исправят ее бесплатно. Мой сделал это за час в воскресенье.

Что касается качества провода и стоит ли заменить эти провода, то я лично не могу сказать по картинке. Мой опыт работы с такой конструкцией из проволоки показывает, что она всегда выглядит так. Но , вы говорите, что он крошится от одного прикосновения. Если это обнажает медь, то замена провода жизненно необходима. Что касается крепления, то оно выглядит довольно старым и корявым. Один из проводов выглядит зачищенным возле светильника. Я бы взял новый. А может это старый?

Единственная разумная причина наличия нескольких черных проводов в светильнике — это сращивание. Первоначальному установщику требовалось питание, чтобы перейти в другое место. Эта мощность может быть либо до, либо после переключения.

Вам понадобится мультиметр, чтобы определить, какие провода действительно имеют ток.

Я бы начал с выключателя. Включите выключатель (или убедитесь, что предохранитель исправен, если у вас , а старый) и посмотрите, есть ли ток на каком-либо проводе, подключенном к выключателю. Если да, то следует ожидать, что все черные провода в светильнике обесточены при выключенном выключателе. Если это так, вызовите профессионала, потому что установка неправильная. Мы также должны ожидать, что переключатель управляет несколькими приборами, о чем вы уже знаете, я уверен, но просто не сказали об этом. Если все в порядке, соедините вместе все черные провода и все белые провода.

Если ни один провод в выключателе не горячий, то ток идет от светильника. Скорее всего только один черный провод горячий. Если вы обнаружите более 1 горячего черного провода, я бы обратился к профессионалу для оценки всей вашей электрической системы. Опять же, это было бы ненормально.

Если более одного белого успешно приземлили хот, это нормально.

Определив, какой провод горячий, определите, какая пара белый/черный идет к выключателю. Если последний парень выполнил свою работу, он должен был навсегда покрасить белый провод выключателя в черный цвет. Если нет, вам придется устранить неполадки. При включенном выключателе подключите горячий к другим черным проводам по одному и используйте мультиметр, чтобы проверить, горячий ли обратный белый провод. Когда вы обнаружите это, это ваша пара переключателей белый / черный. Покрасьте белый провод в черный цвет.

Если вы дошли до этого места, это означает, что оставшиеся черные и белые провода идут к другим приборам или вилкам для обеспечения питания и нейтрали. Оцените близлежащие розетки и светильники, чтобы увидеть, работают ли они. Если нет, то, вероятно, туда, куда они бегут. Решите, должны ли они иметь питание все время или только при включении, а затем соответствующим образом свяжите их вместе.

5

Вы должны точно выяснить, что представляет собой каждый из этих проводов. Один может быть источником питания, другой может подключаться к другим розеткам, один или несколько могут подавать коммутируемое питание на другие источники света в той же комнате, один или два могут быть коммутационными шлейфами для света и вентилятора. Некоторые из них могут быть разъединены на другом конце, некоторые даже заканчиваться стенами. Надеюсь, в распределительных коробках с проволочными гайками, но во многих случаях вы обнаружите, что вышедшие из употребления провода плохо заделываются простой лентой. Надеемся, что с таким количеством проводов вы сможете понять, куда идет каждый из них, но если нет, у вас есть веские причины беспокоиться о плохо закрепленных проводах внутри стен.

Некоторые из них сильно повреждены, как указано в другом ответе. Иногда их можно починить, но у вас так много проводов в таком маленьком ящике, что старые ломкие будет невозможно нормально починить.

Боюсь, я согласен с другими ответами здесь: вы должны взломать хотя бы часть потолка, а возможно, и больше, чтобы заменить поврежденные провода, обнаружить и удалить неиспользуемые и понять, что они все делают.

Согласен со всеми остальными плакатами, что нужно ремонтировать/заменять эти провода.

Однако я не могу удержаться от попытки решить проблему.

Я пытаюсь установить новый светильник, но там 9 проводов — я не смог увидеть, как он был подключен, и я почти уверен, что это было неправильно, потому что лампочки сразу перегорали. Первоначально белые были вместе, 3 черных провода были вместе (включая горячий провод) и один единственный черный провод. Есть 3 пары и одна связка с 2 черными и одним белым. Корпус буквально рассыпается на ощупь.

Одна очень важная подсказка состоит в том, что все белые провода были связаны вместе. Это предполагает, что одна цепь входит в коробку, а оттуда питает выключатель и несколько вилок в комнате. В старых домах провода обычно проходят по потолку на чердаке и прямо по стенам к розеткам и выключателям, чтобы свести к минимуму количество отверстий, которые приходилось сверлить вручную. Надеюсь, чердак находится над этой коробкой, и вы сможете добраться до него.

Во-первых, разобрав все, как у вас, проверьте, есть ли один горячий провод. Это будет горячий провод от выключателя. Все белые провода — нейтрали. Пометьте горячий провод (кусок цветной изоленты).

Во-вторых, одиночный провод , вероятно, , идет к выключателю вместе с одним из проводов горячего питания. Проверьте непрерывность (при выключенном питании), заберитесь на чердак и отследите ее. Один провод будет подключен к лампе.

Два других провода питания (и соответствующие нейтрали) , возможно, идут к розеткам в комнате или к розеткам в соседних комнатах. Есть ли вилки, которые не работают со всем отдельно? Снова заберитесь на чердак и попытайтесь отследить провода. Там может быть несколько вилок, связанных вместе внизу. Неработающих должно быть как минимум два.

Наконец, теперь, когда вы все проследили, вы должны заменить все провода. Если повезет, все провода пройдут по чердаку и уйдут прямо в розетки и выключатели. Если да, то работа будет не так уж и плоха.

Я сделал несколько предположений. Если что-то не соответствует действительности, работа усложняется.

После замены всех этих проводов нужно подумать о замене проводов в других частях дома. Если вам повезет, каждая комната подключена одинаково, и вы сможете проходить по одной комнате за раз.

Удачи!

И последнее замечание: вы сказали, что, по вашему мнению, неправильно подключены провода, потому что лампочки постоянно перегорают. Я не могу придумать причину, по которой неправильная проводка может привести к более быстрому перегоранию лампочек. Они бы либо работали, либо не работали, но не сгорали быстрее. Я предполагаю, что лампочки слишком сильно нагреваются в корпусе, или лампочки просто дешевые. Кажется, что все новые лампочки, которые я покупаю, довольно быстро перегорают.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Проводка

— Как подключить светильник с двумя заземляющими проводами к светильнику с одним заземляющим проводом?

спросил
2 года 3 месяца назад

Изменено
1 год, 2 месяца назад

Просмотрено
6к раз

Я пытаюсь заменить потолочный светильник и не уверен, какие соединения нужно выполнить, потому что от него идет 4 провода, а от потолка только 3.

потолочный светильник имеет черный, белый, зеленый и оголенные провода:

На монтажной пластине , поставляемой вместе со светильником, есть винт зеленого цвета, который, как мне кажется, является чем-то вроде винта заземления:

Наконец, от к потолку идут 3 провода: белый, черный и голый. Вот грубо нарисованная схема из MS Paint:

Я предполагаю, что я должен сделать следующие соединения:

• Черный провод от света к черному проводу в потолке
• Белый провод от светильника к белому проводу в потолке
• Зеленый провод от светильника к неизолированному проводу в потолке
• Неизолированный провод от фонаря, намотанный на зеленый винт в монтажной пластине.

Я прав?

Я полный ноль в этом деле, но я хочу быть в безопасности, когда дело доходит до электричества. Я в США, если это актуально.

• проводка
• освещение
• светильник
• заземление

1

Все площадки безопасности объединены. Период.

Нет ничего особенного в основаниях, просто глому все оснований вместе . Это никогда не бывает ошибкой, и вы должны сначала сделать землю , прежде чем делать что-либо еще.

Важно сначала подключить заземление. Если вы это сделаете, и устройство отключит выключатель, это, очевидно, неисправность в устройстве. Тогда как, если вы подключаете заземление в последнюю очередь, что вызывает срабатывание выключателя, вы попадаете в ошибочное рассуждение: «Заземление неисправно». Нисколько; Земля только что предупредила вас о неисправности, которая существовала все это время.

Но подумай: с нейтралами совсем другая ситуация. У вас может быть причина иметь 2 совершенно отдельные группы нейтрали в коробке. Нейтралы соединяются друг с другом только в том случае, если горячие точки от их же кабелей также каким-то образом соединяются друг с другом. Например, если через коробку проходят 2 цепи или две петли переключения после 2011 года (нейтральные в кабеле).

Это связано с тем, что защитное заземление обрабатывает ток короткого замыкания только в аварийных ситуациях, и подойдет любой путь. Принимая во внимание, что нейтраль обрабатывает непрерывный нормальный рабочий ток, поэтому он должен течь по правильному пути по тепловым причинам.

Лампы имеют 2 провода заземления не просто так.

Один из них идет к потолочной розетке (часть, которая ввинчивается), а другой идет к самой металлической лампе (которая обычно крепится на шарнире или цепочке). Это связано с тем, что метод механического крепления (шарнир, цепь и т. д.) недостаточно надежен для обеспечения безопасного заземления.

7

Соедините белый провод с потолка с белым проводом на лампе. Закрепите его проволочной гайкой, рассчитанной на два проводника.

Соедините черный провод с потолка с черным проводом на лампе. Закрепите его проволочной гайкой, рассчитанной на два проводника.

Подсоедините все остальные провода к зеленому винту на монтажной пластине. Используйте конструкцию косички с проволочной гайкой, рассчитанной на четыре проводника.

Чтобы сделать косичку, отрежьте дополнительный кусок провода длиной около шести дюймов и подсоедините один его конец к зеленому винту. Оберните конец по часовой стрелке вокруг винта — в направлении затягивания винта — так, чтобы, когда вы зажимаете его винтом, он втягивался, а не выдавливался.

Этот соединительный провод может быть изолированным или неизолированным (в случае изоляции он должен иметь зеленую или зелено-желтую полоску). Оголенный провод на лампе смехотворно длинный, так что вы можете разрезать его пополам и использовать лишний провод в качестве соединительного провода.

Теперь у вас есть четыре провода заземления: один оголенный провод от потолка, один оголенный провод от зеленого винта, один оголенный провод от лампы и один зеленый провод от лампы. Скрутите четыре конца вместе и закрепите проволочной гайкой.

Каждая проволочная гайка имеет разные типы и размеры проводов, поэтому внимательно проверяйте. Попробуйте вытащить каждый провод из его гайки.

Причина использования косички заключается в том, что намотка трех проводов на зеленый винт приведет к ненадежному соединению.

Итог, все земли должны быть соединены вместе.

Предполагая, что коробка неметаллическая, я устанавливаю пластину, плотно протягиваю заземление через коробку, оборачиваю его вокруг винта заземления, оставляя как можно больше провода на обрезанном конце заземления для проволочной гайки. Затем используйте проводной разъем для подключения оголенного и зеленого цвета от приспособления к земле от коробки. При использовании проволочных орехов, вероятно, потребуется желтый или коричневый цвет. Я часто недоумеваю, почему такие приспособления с двумя проводами заземления поставляются с пакетом оранжевых проволочных гаек, обычно они слишком малы для трех проводов.

Если у вас есть металлический ящик, вам нужно проложить еще один провод от заземляющего винта или заземляющего зажима к разъему для заземления.

Я видел, что эта конфигурация проводки использовалась только в коммерческих целях с использованием металлического кабелепровода. Я живу в Канаде, и у нас могут быть разные электрические коды.
