Как подключить люстру с 2 проводами к 4 проводами: с 2, 3, 4 проводами к двойному и одинарному выключателю

Как подключать люстры — на 2 и 3 провода, к одноклавишному и двухклавишному выключателям

Перед началом монтажа осветительного прибора, необходимо провести целый ряд работ по подготовке.

• Необходимые инструменты ↓
• Обозначения проводов ↓
• Схемы подключения ↓
• 2 провода на люстре, 2 на потолке ↓
• 3 и более провода на люстре и 2 на потолке ↓
• 2 провода на люстре, 3 и более на потолке ↓
• Несколько люстр к 1 одноклавишному выключателю ↓
• Несколько люстр к 1 трёхклавишному выключателю ↓
• 1 люстра на 2 разных выключателя ↓
• Подключение люстры с вентилятором ↓
• Крепление люстры на потолке ↓
• Крепление люстры не более 3-4 кг ↓
• Крепление люстры более 5 кг ↓
• Крепление люстры с помощью кронштейна ↓
• Наращивание или удлинение проводов при подключении ↓
• Сечение провода для подключения люстры ↓
• Техника безопасности ↓

К ним относятся следующие процессы:

1. Первоначально, необходимо убедиться в наличии проводки. Это относится только к тем случаям, когда происходит не замена старой люстры на новый прибор, а при первичном проведении освещения.
2. Решить вопросы прокладки проводов, тут существует 2 варианта: пустить их прямо по поверхностям помещения, либо спрятать внутри. При выборе второго варианта, потребуются еще дополнительные работы по монтажу штроб в поверхностях стен. Если же было решено не прятать проводку, то надо позаботиться о наличии специальных каналов из пластика, внутрь которых будет убран кабель.
3. Заблаговременно сделать отверстия, как для установки выключателя освещения, так и для монтажа коммутационной коробки.

Только после завершения перечисленных подготовительных процедур, можно переходить к следующим этапам.

Необходимые инструменты

Другим этапом подготовительных работ является сбор и приобретение необходимых для монтажа осветительного прибора инструментов.

Обязательно в наличии должны быть:

• указатель напряжения, который в случае необходимости можно заменить индикаторной отверткой;
• нож с острым лезвием;
• рулон изоляционной ленты;
• пассатижи;
• мультиметр;
• клеммная колодка, количество клемм в которой определяется техническими особенностями конструкции люстры, которую планируется подключать;

Только после того, как все перечисленные приготовления будут сделаны, можно приступать к началу самих работ.

Обозначения проводов

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

1. Буква L обозначает фазный провод.
2. Буква N используется для обозначения нулевого проводника.
3. Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

1. Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
2. Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Схемы подключения

Схемы подключения зависят от множества различных факторов, таких как:

1. Количество проводов в люстре или на потолке.
2. Число подключаемых осветительных приборов.
3. Технические особенности.
4. Разновидность и количество имеющихся выключателей.

2 провода на люстре, 2 на потолке

1. Поскольку количество проводов в потолке и осветительном приборе одинаковое, то их необходимо соединить между собой. Это осуществляется при помощи использования скрутки.
2. При замене старой люстры, скрутка зачастую отламывается и провода становятся слишком короткими для того, чтобы сделать новое соединение. В такой ситуации необходимо задействовать колодку с необходимым количеством клемм.
3. Провод с фазой должен быть подключен к контакту, находящемуся в центре патрона, а подсоединенный выключатель размыкать его. Это правило не является обязательным для исполнения, но следование ему повышает степень безопасности.

3 и более провода на люстре и 2 на потолке

1. При таких особенностях проводки в случае установки люстры с большим количеством лампочек, необходимо учитывать, что включать их можно будет только все сразу. Поэтому целесообразно установить исключительно одноклавишный выключатель.
2. Особенности производимого подключения зависят от того, как производитель провел соединение проводов патрона. В подавляющем большинстве у современных моделей они имеют попарное соединение, в таком случае весь процесс осуществляется точно так же, как это было описано в первой схеме.
3. В более сложных ситуациях необходимо провести самостоятельное параллельное соединение проводов из патрона. Для этого часто используется специальная перемычка, которая устанавливается на колодке с клеммами.
4. Альтернативным вариантом, который исключает наличие перемычки, является удаление крепежных винтов у первой и третьей клеммы. После этого первый провод левого патрона пропускается через первую в третью клемму. Подобная процедура повторяется и с крайним проводом правого патрона.

2 провода на люстре, 3 и более на потолке

1. Используя индикатор фазы необходимо идентифицировать общий провод, выходящий из потолочной поверхности.
2. Альтернативным способом определения является подключение 2 случайных проводов и, если при нажатии двух клавиш на выключателе, освещение функционирует, то схема является рабочей и не требует внесения изменений.
3. После этого общий и любой второй провод фиксируется и соединяется в клеммах с проводами от люстры.
4. Если необходимо разнообразить виды включения света при нажатии разных клавиш на выключателе, то потребуется соединение проводов внутри одной клеммы или монтаж специальной перемычки.

Несколько люстр к 1 одноклавишному выключателю

В помещениях, которые отличаются значительной площадью, или просто в случае необходимости иметь яркое и сильное освещение, зачастую устанавливается сразу несколько источников света, которые подключаются к выключателю, имеющему одну клавишу.

В подобных ситуациях подходит следующая схема:

1. Подключение светильников производится по параллельной схеме, каждая люстра рассматривается также, как при подключении одной с большим количеством патронов.
2. Общий провод определяется по той же методике, которая была описана в предыдущей схеме.
3. Допускается использовать единую распределительную коробку для всех источников света, или каждому поставить индивидуальную установку. Тот или иной вариант возможен в зависимости от особенностей проложенной внутри помещения проводки.
4. При установке многорожковых люстр необходимо учитывать этот нюанс: соединение происходит параллельно, также, как и в схеме, которая была описана для ситуаций с двумя потолочными проводами и большим количеством, выходящим из самого светильника.

Несколько люстр к 1 трёхклавишному выключателю

Необходимость подключения сразу трех источников света к выключателю, который обладает тремя клавишами, является более редкой ситуацией.

Но поскольку в некоторых помещениях он все-таки встречается, ниже и для него приводится специальная схема:

1. Левые провода светильников подсоединяются к нулевому проводу.
2. Правые провода параллельно соединяются с проводами выключателя при помощи клеммной планки.
3. Общий провод выключателя подключается к фазе.

После реализации данной схемы на практике, можно при помощи определенной клавиши на выключателе управлять отдельным светильником. Наибольшее распространение данный способ приобрел благодаря системам, при которых из одной точки происходит управление освещением в ванной комнате, кухне и туалете.

1 люстра на 2 разных выключателя

Все большей популярностью начинает пользоваться управление одним источником света из нескольких разных мест, это реализуется благодаря наличию нескольких выключателей. Наиболее актуальным такой вариант является для помещений с длинными коридорами или несколькими этажами.

Для создания такой системы подойдет следующая схема:

1. Подключить фазный провод от распределителя к центральному контакту с входом, который расположен в первом выключателе.
2. Два контакта с выходом при этом подсоединяются к подобным проводам, выведенным из другого выключателя.
3. Общий входной контакт в том выключателе, где он остался свободным, должен быть подключен к общему проводу люстры.
4. Провод люстры, оставшийся свободным, подключается с нулем в распределительной коробке.

Подключение люстры с вентилятором

Для такой разновидности нужно придерживаться следующего алгоритма действий:

1. Определить в распределителе нулевой провод, фазу и заземление, которое актуально при монтаже подобных люстр в строениях современного образца.
2. Нулевой провод, идущий от люстры, подключается к нулю в распределительной коробке.
3. После этого подключается фаза с соответствующим проводом распределителя.
4. Последним происходит подключение заземления, в большинстве случаев этот провод имеет желто-зеленую окраску.

Крепление люстры на потолке

Для осуществления крепежа светильников, существует также ряд различных вариантов, выбор зависит от особенностей и параметров люстры.

Крепление люстры не более 3-4 кг

Для этого возможно использовать обычный крюк:

1. Первоначально необходимо, используя перфоратор, проделать отверстие соответствующего диаметра в поверхности потолка.
2. В проделанное отверстие вставляется дюбель из пластика.
3. Вворачивается металлический крюк со специальной резьбой.

Приведенный способ также идеально подходит для крепления источника освещения на деревянных перекрытиях, но он запрещен для реализации, если потолок выполнен из гипсокартона.

Крепление люстры более 5 кг

Для крепления светильников с более значительным весом, который составляет 5 кг.и более, необходимо задействовать анкерные болты со встроенным крюком и диаметром не менее 10 мм².

Алгоритм действий в таком случае будет выглядеть следующим образом:

1. В потолочной поверхности проделывается отверстие при помощи перфоратора.
2. В проделанное отверстие вставляется анкер, после чего его необходимо с максимальной силой затянуть.
3. В большинстве случаев, люстры подобного типа имеют в составе своей конструкции специальную декоративную чашу. Она свободно передвигается и должна быть поднята до самого верха, чтобы с ее помощью можно было спрятать место крепежа и соединения проводки.

Данный вариант является самым надежным при крепеже светильников, поэтому ему можно доверить даже самые тяжеловесные модели.

Крепление люстры с помощью кронштейна

Существует еще один метод, который позволяет закрепить люстру и при этом полностью отказаться от использования крюковых элементов. В этом случае, крепление будет осуществлено при помощи особой планки, которая называется кронштейном.

Для реализации подобного варианта нужно придерживаться следующего порядка действий:

1. Планка в большинстве случаев входит в базовую комплектацию светильника. Первоначально, в нее необходимо вставить два винта, после чего откорректировать расстояние между ними и затянуть при помощи гаек.
2. В поверхности потолка перфоратором проделывается два отверстия необходимого диаметра.
3. В оба проделанных отверстия вставляются дюбели из пластика.
4. Светильник максимально плотно прижимается к поверхности потолка таким образом, чтобы винты, вкрученные в кронштейн, смогли войти в специально предназначенные для этого отверстия на люстре.
5. Фиксация в таком положении сохраняется за счет закручивания гаек в оба винта. Можно использовать различные декоративные варианты, чтобы не портить визуальную составляющую светильника.

Подобный метод крепежа с использованием планки подходит фактически для всех видов потолков, но в некоторых случаях имеются свои нюансы:

1. При наличии деревянных потолков или перекрытий, к которым осуществляется крепление, необходимо использовать для этого процесса специальную разновидность саморезов, предназначенную для работ по дереву.
2. При наличии потолочных поверхностей из гипсокартона, необходимо осуществлять монтаж кронштейна к несущему профилю или основанию потолка, состоящему из бетона. Для этого задействуются разновидности саморезов, предназначенные для использования при работе с металлом или бетоном.

Совсем малогабаритные источники света можно устанавливать непосредственно на поверхность. Для этого потребуется выполнение следующей последовательности действий:

1. Сделать разметку для проделывания отверстий на поверхности стены или потолка, в зависимости от того, где будет находиться светильник. Количество зависит от уже имеющихся отверстий на самой люстре.
2. При помощи перфоратора просверлить стену в местах разметки.
3. Вставить в отверстия пластиковые дюбель-гвозди.
4. Используя обычные саморезы закрепить светильник в выбранном месте.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

1. Вместо ламп накаливания установить светодиодные источники.
2. Вместо ламп накаливания установить люминесцентную разновидность.

Техника безопасности

Необходимо помнить, что самостоятельное подключение любой разновидности светильников подразумевает работу с высоким напряжением.

В связи с этим, нужно не забывать о простых мерах предосторожности и правилах безопасности:

1. Обесточить помещение, в котором будет происходить подключение люстры. При этом, одного нажатия клавиши выключателя недостаточно, потребуется отключить питание от проводов, идущих из потолочной поверхности. Для этого отключаются автоматы внутри щитка.
2. Проводники, скорее всего, придется тестировать, к этому процессу их необходимо подготовить, то есть разомкнуть, чтобы избежать случайного соприкосновения друг с другом.
3. Во время тестирования проводов, они должны быть обеспечены напряжением. После того, как данный процесс будет завершен, необходимо не забыть снова отключить питание, прежде чем переходить к каким-либо иным видам работ.

Статья была полезна?

0,00 (оценок: 0)

Как подключить люстру к выключателю с 2, 3 и 4 проводами

Автор Marina На чтение 15 мин Просмотров 591
Обновлено 08.11.2022

Содержание

Подготовительные работы

Сперва необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.
Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.
Прозвонка проводов на потолке тестером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.
Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L».

Подключение люстр с тремя проводами

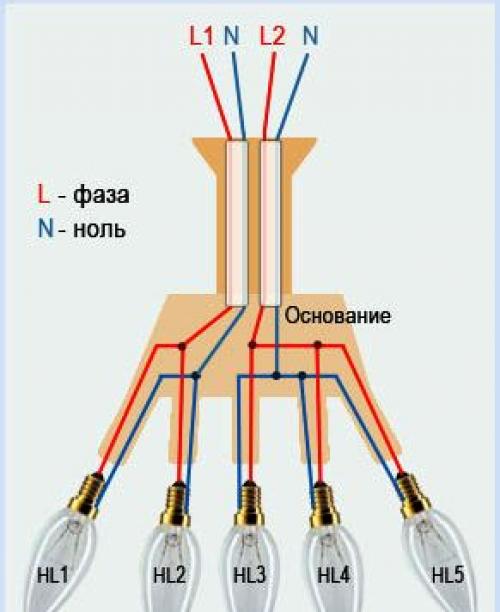

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.
  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Можно ли менять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Чем соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство – показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Как подключить люстру с 2 проводами к двойному выключателю

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Подключение люстры на пять лампочек и выключатель двухклавишный

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с 3 проводами к двойному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель – зажгутся все лампочки.
• При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры к тройному выключателю

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов..

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Правильное подключение к патрону

В люстре могут быть использованы разные патроны – с резьбой Эдисона, втычные и т.п. В большинстве случаев фазировка подключения проводников к патрону не важна для работоспособности осветительного прибора. Но из соображений безопасности у резьбового патрона к центральному контакту надо подключать фазный проводник, а к боковым контактам – нулевой. Логика такова: если электрик в нарушение правил безопасности будет производить какие-либо операции внутри патрона под напряжением (подгибание контактов, очистку пластиковых частей и т.п.), то риск случайно задеть отверткой или другим инструментом боковые контакты намного выше. Пусть уж лучше этот горе-электрик заденет нулевой провод. В остальном подключение патрона особенностей не имеет – зачищенные провода вставляются в пружинные зажимы или зажимаются в винтовые клеммы, расположенные в тыльной части патрона. И еще важно не превышать мощность лампы, на которую рассчитан патрон. Это может привести к его перегреву.Тип патронаНапряжение, ВМаксимальный ток нагрузки, А (Мощность, Вт)

Особенности подключения китайской люстры

Электротехническая часть светильников, произведенных в Юго-Восточной Азии, нередко характеризуется:

• заниженным сечением проводников;
• применением неизвестных сплавов вместо меди для изготовления проводников;
• низким качеством изоляции проводов и клеммных терминалов (неэластичностью материала, уменьшенной толщиной, сниженными изоляционными свойствами).

Первые два момента могут привести к излишнему нагреву во время работы и еще большему ухудшению качества изоляции, ее растрескиванию и осыпанию. Избежать этого можно периодическим снятием люстры и ее осмотром, но вряд ли кто-то будет делать это в домашних условиях. Поэтому надо хотя бы перед монтажом проверить качество изоляции проводов. Для этого надо вывернуть лампы накаливания или отключить блоки питания для галогеновых и светодиодных ламп и замерить сопротивление между каждой жилой и корпусом. Оно должно быть бесконечным. Еще лучше сделать замер с помощью мегомметра на 250 или 500 вольт. Если сопротивление изоляции окажется низким или нулевым, надо вернуть китайскую люстру продавцу или самостоятельно заменить проводники на более качественные.

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение светодиодной LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с пультом ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Примечание! У светильника с пультом всегда имеется третий тонкий проводник. Этот провод выполняет функцию антенны, благодаря которой осуществляется связь пульта и управляющего блока.

electric — Как подключить потолочный светильник с нажимными разъемами и 4 проводами в коробке?

Я только что купил новый потолочный светильник, в котором вместо оголенных проводов используются нажимные разъемы.

В моей электрической коробке есть два черных провода, которые изначально были присоединены к предыдущему черному проводу предыдущего светильника с помощью гайки, и два белых провода, которые изначально были присоединены к предыдущему одному белому проводу с помощью провода, не относящегося к старому светильнику.

Как подключить эти провода к новому светильнику?

• электрика
• проводка
• освещение

2

Просто прикрепите косичку к гайке провода, затем вставьте другой конец косички в нажимной соединитель.

«Свинка-хвост» — это короткий отрезок провода, который добавляется к существующей проволочной гайке. Другой конец провода оголен и используется для подключения «к чему-то другому». В вашем случае «что-то еще» будет нажимным разъемом вашего нового приспособления.

Вы не говорите, что были в том мире, где находитесь, но ваше упоминание о «проводных гайках» наводит меня на мысль, что вы находитесь в США. Если это так, вам нужно будет использовать провод минимум 14AWG для короткой косички (если свет на прерывателе 15A) или, возможно, провод 12AWG (если он на прерывателе 20A). Если вы не уверены (прочитайте рукоятку на выключателе, который вы выключили, прежде чем начать этот процесс), вам лучше всего использовать провод 12AWG, так как это разрешено как для выключателя 15A, так и для 20A, но 14AWG — 9.0023, а не разрешены для выключателя на 20 А.

Эта статья ^* содержит это изображение, которое я обновил с помощью нескольких синих стрелок, чтобы показать часть проводки «косичка»: косичка, так что вы можете получить шаг за шагом там. Обратите внимание, что на этом изображении гайка на черных проводах — это до установки , а не окончательное установленное положение. Если оставить какой-либо оголенный провод видимым (на изолированном проводе, а не на оголенных заземляющих проводах), это не является кодом и требует короткого замыкания срабатывания выключателя.

^* Это был первый ответ в поиске DuckDuckGo по запросу «электрическая косичка», никакой рекомендации или одобрения не предполагалось или не подразумевалось.

6

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

потолок — Как мне подключить светильник к этой коробке четырьмя кабелями?

Кто-нибудь может сказать, что происходит в этом ящике?

На самом деле нет. Не обошлось и без изрядного любительского расследования, а также большого количества измерений и испытаний, которые необходимо проводить на месте. Мы не можем напомнить вам об этом, по крайней мере, ни в каком временном масштабе, который можно было бы счесть разумным, лол.

Как видите, провода НЕ имеют цветовой маркировки каким-либо полезным образом. Провода не имеют цветовой маркировки; это то, как сделаны кабели: / 2 имеет черный + белый и / 3 имеет черный + белый + красный. Из-за стандартов можно вывести некоторую информацию о том, как должны использоваться белые провода и , но обычно этого недостаточно.

**То, как один электрик документирует конфигурацию для следующего электрика, уже в том, как подключены провода . 3 черных соединены с 1 белым: мы знаем, что это такое.

У нас есть поговорка, что новичок отделяет все провода, вытягивает их большой звездочкой, делает фото и потом спрашивает, что они все делают. К сожалению, новичок уничтожил эту информацию, разделив провода. Чтобы оправиться от этого, требуется огромный скачок навыков.

Почему там четыре простых медных провода?

Это безопасное заземление. 4 основания безопасности являются убедительным доказательством того, что у вас есть 4 кабеля, идущие в коробку. (поддерживается наличием 4 белых и 4 черных проводов).

Земля — ​​это самое простое. Все заземления должны быть соединены друг с другом и с коробкой, если она металлическая. Металлические коробки будут проводить заземление к лампам и выключателям; все остальные также должны иметь безопасный подъезд к ним.

Почему только один красный провод?

Потому что 2-жильные кабели изготавливаются черно-белыми. (плюс защитное заземление). 3-жильные кабели изготавливаются черно-бело-красными. (плюс земля). Вывод: у вас в коробке один 3-жильный кабель.

Насколько нам известно, у вас есть один 3-проводной кабель и три 4-проводных кабеля. Это дополняет картину.

Тот факт, что имеется ровно один трехжильный кабель, и тот факт, что все его незаземляющие жилы были предварительно скреплены между собой, является обнадеживающим признаком — возможно, в стенах уже установлен «современный» шлейф выключателя , если мы сможем найти подтверждение этому, он, по крайней мере, идентифицирует этот кабель.

Для чего предназначен коричневый жгут проводов, состоящий из черного, белого и медного провода? Это вообще безопасно?

Я очень на это надеюсь! Это кабель «NM» типа . Кабель представляет собой несколько отдельных проводов , соединенных вместе, как правило, внутри оболочки , но не всегда.

Коричневые ножны могут быть просто брендом/фасоном, или они состарились, или от пожара.
