Как подключить люстру с 2, 3, 4 проводами (схемы)

При покупке нового светильника мало кто задумывается о том, как подключить люстру, сколько там приводов и какой выключатель нужен? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочел наизусть рекламу производителя и на этом покупка считается завершенной. Но, придя домой, распаковав осветительный прибор, обнаруживаются провода разных цветов. Как быть? Что делать?

Содержание:

1. Техника безопасности

2. Требуемый инструмент для монтажа люстры

3. Подготовительные работы: прозвон – определение фазы на потолке

4. Схемы подключения люстры

Ведь в магазине сказали, что в люстре возможно включение только двух ламп, а не всех пяти, и она подсоединяется к одноклавишному выключателю. В этой статье рассмотрены все варианты подключения, а также меры безопасности.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Он не используется для подключения электроустройств. Это только заземление (чтобы в процессе работы электроприбора ток не пробивал «мелкой дрожью»).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всегок содержанию ↑

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство – показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Внимание! Во всех приборах диапазон переменного тока не больше 500–600 Ватт.

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

к содержанию ↑

Подготовительные работы: прозвон – определение фазы на потолке

На данном этапе подготовки будет выяснено, что делать с проводом заземления и как отличить фазу и ноль на потолочном перекрытии? Как множество ниток проводов с люстры соединить с кабелями на потолочном перекрытии? Подключение осветительного прибора своими руками дело аккуратное, требующее минимальные знания по электричеству.

Найти нужный кабель поможет индикатор

Провод «заземление»

Если проводка уже сделана на потолке (разводка сделана, допустим, под гипсокартоном в каркасной основе), тогда среди них есть «ноль», остальные – это фаза и земля.

Внимание! Проводка с заземлением сделана в новостроях и в помещениях с проведенным ремонтом.

Провод «заземление» имеет желто-зеленый цвет. По международному стандарту обозначается РЕ. Он соединяется с таким же цветовым проводом на люстре. Просто так оставлять провод нельзя, поскольку это может привести к замыканию. Если же в люстре есть заземление, а на потолке старая проводка, тогда требуется сделать изоляцию РЕ в люстре. Изоляция заземления проводится на потолке, если в люстре его нет. Изоляция делается аккуратно и качественно изоляционной лентой. Недопустимо, чтобы край ленты торчал или отклеивался.

Правильная изоляция

Ищем фазы и ноль

Все провода проверяются – нужно определить, где фаза и ноль. Нельзя надеяться только на цветовую гамму по нескольким причинам. Во-первых, не известно (во многих случаях) как подсоединялись провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красная по цвету, то это мнение может быть ошибочно.

Если с потолка выходит всего три провода, установлен выключатель с 2 клавишами, тогда может быть два питающих провода, на каждый отдел выключателя, и один ноль – общий. Прозвон делается при помощи мультиметра (тестер), индикатора.

Для прозвона требуется сделать следующее:

1. Обуть обувь на резиновой подошве. Быть в сухом помещении. Руки и ноги также должны быть сухими. Вода является проводником тока.
2. На счетчике или щитке включается напряжение, а выключатель поставить в режим «вкл.».
3. Осторожно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме) следует индикатором, краем отвертки, касаться каждого по очереди. Если отвертка зажигается – есть напряжение.
4. При подсоединении измерительного прибора, тестер покажет, стрелочкой или цифрами на дисплее, какое напряжение в проводе.
5. Для уверенности (если память плохая) маркером намечается фазу или все записывается на бумаге – какой цвет.
6. После обнаружения фазы выключается выключатель, а после обесточивается квартира на электрощитке или на счетчике.

Для определения тестером проводов требуется на аппарате переключатель поставить на «вольты», выбрать шкалу «больше 220 В». После этого осторожно касаться щупами, держать надо за ручку, а не за оголенное железо, к проводке поэтапно, а не сразу ко всем. Два питающих провода между собой не дают прозвон. Если есть такая пара, тогда это провода фаз. А третий «ноль». Далее, требуется каждый провод, предполагаемая фаза, соединять щупами с нолем. На экране тестера выявиться 220 В. Кабели следует наметить маркером на изоляции или записать цвета. Работа с индикатором легче: светится – фаза, нет – ноль (обозначается буквой N). Фаза – буква L.

Если в потолке только 2 провода, однозначно один из них фаза. Выключатель при этом одноклавишный, а если есть вторая, тогда она нерабочая.

к содержанию ↑

Схемы подключения люстры

На рынке предлагается большое множество люстр, которые поражают своей красотой и необычайностью.

• Люстра с одним патроном.
• С вращающейся платформой.
• С большим количеством галогенных и светодиодных источников.
• Есть модели со встроенными диммерами, драйверами, которые позволяют включать осветительный прибор пультом ДУ. А также при помощи ПДУ меняется яркость света и поочередность работы ламп.

Но, несмотря на столь обширную классификацию моделей люстр, все они подключатся по нижеприведенным схемам.

Одним из главных нюансов выступает правильное подсоединение кабелей на потолке с проводами из люстры. С необходимыми инструментами подсоединение производится быстро человеком, не имеющим опыта в работе с электроустройствами.

Схема подключения люстры

Подключение люстры к одноклавишному выключателю

Если включатель установлен одинарный, а люстра двухпроводная (допустим, arion или бра), тогда требуется выполнить действия согласно схеме люстра – потолок 2х2. То есть на потолке имеется двужильный кабель. Этот вариант является простым и быстрым. После того как определена фаза и ноль, отключается электропитание. Нулевой провод на люстре (узнать это можно из инструкции к осветительному прибору, по цвету) требуется соединить с нужным «нолем» на потолке. Также делается и с «фазой». Все соединенные провода должны быть качественно заизолированы. Здесь нет затруднений, монтаж проводится быстро.

Если же люстра пятирожковая или трехрожковая, а выключатель с одной клавишей, тогда следует:

1. Рассмотреть все провода в люстре. От каждого рожка выходит по 2 провода. Значит, к каждому подсоединяется фазу и ноль. Тогда зажгутся все лампочки.
2. Подготовка проводов для соединения с общей проводкой дома. Каждый провод на люстре оголяется на 3 см. Поскольку они очень тонкие, делать все следует аккуратно. Далее, берутся все провода одного цвета (допустим, синий) и скручиваются в одну группу. Получилась скрутка по одной жиле от каждого патрона. Такая же скрутка делается и с оставшимися проводами другого цвета.
3. Получилось 2 скрутки – на одну подходить будет ноль, а на вторую – фаза. После этого индикатором проверяется замкнутость цепи патрон – скрутка.
4. Две скрутки проводов фиксируются к 2 проводам на потолке. Обязательно применяется изолента.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Запрещается соединять провода из алюминия и меди. Эти 2 металла со временем окисляются и контакт пропадет. Для этого есть специальные переходники.

Подключение люстры к одноклавишному выключателю

Люстра имеет 2 провода, на потолке 3 провода (двойной выключатель)

Здесь есть 2 варианта: третий провод – заземление или вторая фаза, при выключателе на 2 клавиши. В такой ситуации требуется сделать так:

1. Обязательно делается прозвон с помощью индикатора. При такой работе в сети должен быть электроток, а выключатель включен. Иначе индикатор не покажет вторую фазу. Поведение индикатора:

• Первый случай, когда при касании отверткой 2 провода дают подсветку индикатору, а третий не светится. Это общий провод.
• Второй случай – один светится, а остальные 2 нет. Тот провод, который дает свечение, является общим.

Если нет индикатора, тогда берутся любые 2 кабеля из потолка и подсоединяются к люстре. Включается электроэнергия на щитке и выключатель. Если лампы загорелись, значит, установка происходит правильно. И дальше переделывать не нужно.

1. Обозначить фазы и ноль, если они одного цвета, выключить питание на считчике.
2. После этого в клемме фиксируется общий провод и один из оставшихся двух на выбор. Также подсоединяются провода с люстры. Оголение обязательно изолируется.
3. В случае если есть желание чтобы люстра зажигалась от любой из двух клавиш на выключателе, ставится перемычка.

После полной изоляции, включается электропитание и проверяется работа.

Если выключатель двухклавишный, а люстра пятиламповая, тогда:

1. В люстре от каждого рожка с лампой выходит по 2 провода.
2. Все собирается в один пучок и делится на группы (сдвоить): 2 питающие, 1 ноль. Одна расцветка – 1 группа. Остальные выходящие разбиваются на группы вразброс.
3. Все группы проводов скручиваются с обозначенными на потолке.

Подключение люстры с тремя проводами к многоклавишному выключателю

Схема подключения к многоклавишному выключателю

Если люстра двухрожковая и больше, тогда возможны варианты подключения:

• Если включить выключатель – зажгутся все лампочки.
• При помощи одной клавиши двойного выключателя включается группа лампочек на люстре (допустим, нижние патроны в многоярусном светильнике).
• С помощью одной клавиши зажигаются 2–3 лампы, но не все.

На потолке 2 провода, значит, возможен только первый вариант – будут зажигаться все лампы одновременно. Для подключения люстры с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-производителем все нити в люстре соединяются попарно. В этом случае подсоединение происходит элементарным образом: нахождение фазы и ноля, и подсоединение люстры.

Если в люстре каждый провод идет от плафона, тогда все провода соединяются параллельно при помощи установки дополнительного провода-перемычки.

Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

В случае если требуется включение ламп группами в трехламповой люстре (пятипатронный carol), тогда проводится подключение согласно схеме. При этом установлен двух- или трехклавишный выключатель. Для этого на потолке определяется индикатором общий провод, ноль, фаза в трехжильном кабеле. При этом всем установлен выключатель минимум на 2 клавиши. К общему проводу подключается по 1 проводу их пары, идущей от каждого рожка люстры.

Останется 2 нити, присоединяющиеся к свободным проводам из пар от патронов.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Перед тем как устанавливать много рожковую люстру к многоклавишному (тройному) выключателю, требуется внимательно изучить осветительное устройство, его технические характеристики и инструкцию применения.

Схема подключения к трехклавишному выключателю

Подключение люстры к блоку включателя с розеткой

В некоторых случаях требуется установка розетки и включателя рядом (это часто встречается на кухне). Данные две точки меняются на одну – блок «розетка-включатель» фирмы anam. При этом выключатель имеет от одной клавиши до четырех. Действуя согласно схеме, которая указывает на обычное подключение люстры к выключателю, монтаж пройдет быстро. В схеме есть один провод, который выходит из «ноль» и входит к выводу розетки. Схема приводится классическая, но на практике ноль и фаза часто поменяны местами.

Светодиодная люстра

Выделяется, потому как типовой точечный светильник содержит дополнительные элементы для бесперебойной работы, заложенной производителем. Такими элементами служат: диммеры, драйверы, преобразователи. Управление включения света идет с пульта ДУ.

К люстре приложен паспорт с указанием вариантов работы, техническими характеристиками, а также с электросхемой подключения ее к электросети. При подключении люстры требуется выполнение точной работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или же сгорит. После подключения осветительного прибора к сети производится регулировка и проверка при помощи выключателя и пульта.

Подключить люстру к электросети в доме сможет даже новичку, если внимательно изучить схему подключения. Если же человек незнаком с законами физики, и не знает что такое фаза и ноль, тогда есть 2 варианта: ознакомление с информацией либо вызов мастера на дом. Но, стоит знать, что у каждого мастера цена на подключение одной точки отличительна.

Предыдущая

ЛюстрыВыбираем потолочные люстры с вентилятором

Следующая

ЛюстрыКак выбираются люстры для кухни

с 2, 3, 4 и более проводами

На самом деле, чтобы подключить люстру самостоятельно, не требуется масса навыков, хотя некоторых людей этот процесс настораживает. В первую очередь это связано с электричеством, да и с кучей проводов не каждый может разобраться.

Содержание

• 1 Подготовительные операции
  • 1.1 Заземление
  • 1.2 Фазный и нулевой проводники
• 2 Сколько проводов на люстре
  • 2.1 Подключение к двухклавишному выключателю
  • 2.2 Подсоединение люстры к одинарному выключателю
• 3 Как лучше соединить провода
• 4 Китайские люстры: в чем особенность
• 5 Галогенные люстры, в том числе и с пультами ДУ
• 6 В заключение

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L».

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

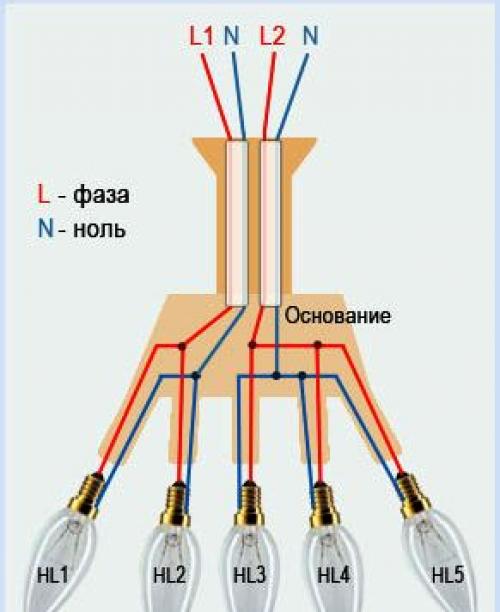

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов. Важно проконтролировать, чтобы в это соединение не попали другие провода.

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

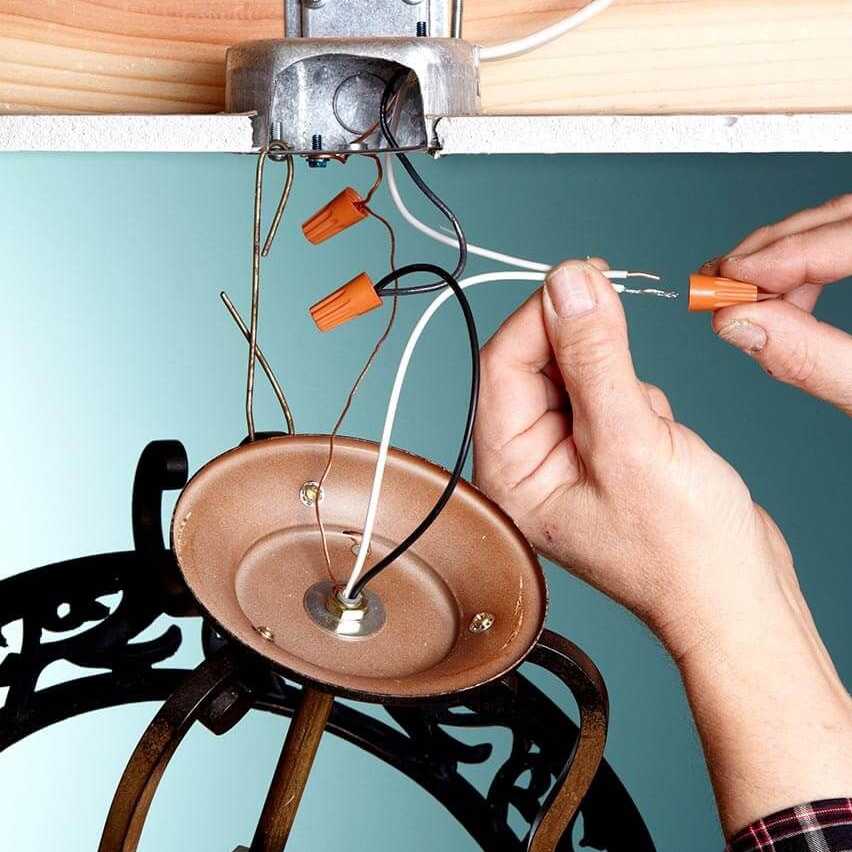

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Watch this video on YouTube

Китайские люстры: в чем особенность

Китайские люстры отличаются тем, что их качество сборки оставляет желать лучшего. Поэтому каждую люстру лучше проверить с прозвонкой, чтобы не получить короткое замыкание.

Не менее важно проверить качество изоляции. Для этого все провода соединяют в одну скрутку, берут тестер, и проверяют, нет ли касания оголенных частей проводов к корпусу. Если изоляция плохая, то этот осветительный прибор лучше отнести на обмен.

Без проверки подсоединения каждой лампочки здесь не обойтись. Для этого поочередно в каждый патрон вкручивается лампочка и проверяется на целостность соединения. При выкрученных лампочках прибор должен показывать высокое сопротивление (бесконечность), а при вкрученной всего несколько десятков Ом.

Затем можно приступать к соединению всех проводников, в зависимости от образованных групп.

Галогенные люстры, в том числе и с пультами ДУ

Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.

Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.

На следующем видео показано, как следует подключать люстру с пультом ДУ.

Подключение люстры с галогеновыми лампами

Watch this video on YouTube

В заключение

В последнее время вопрос экономии электрической энергии выходит на первый план, поэтому промышленность начала разрабатывать и активно внедрять более экономные источники света. На рынке светотехники появились так называемые «экономки», а также светодиодные лампы, которые потребляют минимум электрической энергии, при этом их световой поток находится на уровне ламп накаливания. Поскольку они потребляют минимум энергии, то по проводникам протекают минимальные токи. Поэтому они не способны нагреть плохой контакт до опасной температуры. В данном случае минимальный контакт способен обеспечить надежное питание люстры, но это совсем не означает, что за качеством соединений не нужно следить.

Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок

Watch this video on YouTube

Почему в этой коробке потолочного вентилятора четыре электрические линии (12 проводов)?

спросил
7 лет, 10 месяцев назад

Изменено
1 год, 6 месяцев назад

Просмотрено
40 тысяч раз

Мой потолочный вентилятор перестал работать много месяцев назад. Я попросил кого-то посмотреть на него, и они не могли понять, что не так, поэтому сегодня я купил новый. Когда я демонтировал старый, я обнаружил эту странную схему проводки, как показано на изображении ниже. Я не электрик, и вентилятор устанавливаю впервые, но все равно непонятно.

• Почему четыре строки? Вы можете увидеть три в верхней части коробки и один внизу.

• Почему все горячие линии соединены вместе?

• Почему одна нейтральная линия использовалась как действующая? Самое ужасное, что я не могу вспомнить, какой именно.

Подключается только к одному настенному выключателю. Предыдущий вентилятор управлялся с пульта. Возможно ли, что для управления вентилятором использовалось более одного переключателя до того, как на предыдущем вентиляторе был установлен пульт дистанционного управления? В доме нет других выключателей, которые можно было бы использовать. Возможно, они были удалены.

• электрический
• потолочный вентилятор

4

Похоже, ваши провода, идущие к выключателю, перепутаны. У нас в электрике есть поговорка «снова на черном». Таким образом, будет легче увидеть, какие провода куда идут на вашем фонаре (так как в коробке будет один черный провод и один белый провод, ожидающие вас для подключения к вашему свету).

Похоже, что провод, идущий к вашему выключателю, — это кабель в правом верхнем углу фотографии. Итак, представьте, что я электрон, и давайте проследим за течением. Я захожу в коробку в одном из этих кабелей в этом большом черном пучке, как горячий провод. Затем я оставляю связку и спускаюсь вниз по кабелям выключателя белого цвета. Затем после замыкания выключателя света я еду «обратно по черному» к медному винту лампочки (или черному проводу вентилятора). Затем я пройду через лампочку или вентилятор и вернусь к нейтральной области панели (со всеми остальными белыми в этой связке).

Как сказали другие ребята, есть и другие нагрузки, так что не беспокойтесь о лишних проводах. Они просто берут энергию из этой коробки. Так что, если вы хотите, вы можете взять кабель, идущий к выключателю света, и либо поменять местами черные и белые провода, чтобы вас меньше смущало, либо вы можете просто заклеить их противоположными цветами. Или вы можете оставить это и представить, что белый провод, идущий к выключателю, — это черный провод… чтобы помочь себе разобраться.

2

В этом нет ничего странного. Это потому, что у вас есть вход, два выхода (идущие к другим вещам в цепи) и один контур переключения.

Шлейф переключателя не использует «нейтраль» в качестве живого. Он просто использует белый проводник в качестве питания к выключателю, или, по крайней мере, так и должно быть. То, как это подключено сейчас, неправильно. Белый шлейф переключателя должен быть подключен к постоянным каналам в коробке, а черный шлейф переключателя возвращает коммутируемую линию.

Если вы не помните, как он был подключен, вам нужно провести тест на непрерывность, чтобы увидеть, какой кабель является петлей переключателя.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

проводка — Установить плафон — перепутал на потолке провода 9 цвет0001

У вас есть металлический трубопровод. Вы можете сказать, потому что это современная конструкция, но нет заземления проводов . Металлическая труба является проводником.

Обычно кабелепровод для других, несвязанных проводов «проходит сквозь» вашу коробку. Вы ничего не можете с этим поделать, кроме того, что понимает, что не каждый провод там связан с вашим проектом .

Расшифровка цветов проводов

Проблема в том, что в проводке в Северной Америке цветовые коды представляют собой причудливый беспорядок, однако при работе с кабелепроводами цветовые коды немного очищаются.

• Защитное заземление Зеленый, желто-зеленый, голый или металлический кабелепровод
• Нейтраль (нормальный обратный путь тока) белого или серого цвета
• Горячий — это любой другой цвет, без каких-либо стандартов для всегда горячего, переключаемого горячего, путешественника и т. д.
• И это конец цветового кодирования.

Но у нас есть 1 из 2-х проводов, которые нам нужны: Нейтраль. В кабелепроводе белый определенно нейтрален, поэтому вы знаете, что добавляете белый провод лампы к существующему пучку белых.

Другой провод — загадка. Подозреваю красные провода просто проходят, и к этой лампе отношения не имеют. Опустим тех.

Остаются оранжевый и синий… любой из них может быть вашей активной лампой, «переключаемой на горячую». Честно говоря, учитывая, что мы подключаем такую ​​лампу и знаем, что она нейтральна, вы не сможете сильно повредить , просто попробовав один . Я бы так и сделал.

Всегда выключайте автоматический выключатель при замене проводов — не делайте этого «на горячую».

Что делать с этими проводами заземления

Дело в том, что 2 провода заземления идут к разным частям лампы. Им обоим нужно заземление, но одно должно идти на металлическое шасси светильника, да? Который может получить заземление через крепежные винты.

(кстати, выключатели тоже могут это делать, а розетки — нет, если они не имеют маркировки «самозаземление» или не соблюдены некоторые другие условия). шасси лампы, прикрепите 2 заземления друг другу и все готово.

«Но я хотел бы подключить его из соображений предосторожности «… давайте сделаем паузу, чтобы внести ясность. Вы можете сделать дублирующие маршруты с защитным заземлением, сколько хотите. Пожалуйста, сделай. Но НЕ делайте этого с нейтралами! Нейтраль не заземлена и подчиняется другим правилам.

В любом случае, если у вас пластиковый/деревянный корпус лампы или вы хотите избыточности, да — вы можете прикрепить ее к металлической коробке. В задней части металлической коробки будет отверстие с резьбой #10-32. Возможно, в нем уже есть винт, возможно, зеленый винт. На этот винт можно надеть 1 провод.

«Но у меня 2 провода» -> косичка. Или используйте заземляющий зажим или просверлите/нарежьте второй заземляющий винт. Заземляющие винты должны иметь шаг резьбы -32 или меньше. (32 нити на дюйм или тоньше, или 0,8 мм или тоньше).

Вы не можете проложить заземляющий провод под крепежным винтом, и вы не можете использовать винт для листового металла, чтобы добавить заземляющий провод (кроме случаев, когда винт для листового металла имеет сверхтонкую резьбу #x-32 или меньше).

Обновление на основе вашего 12/9info

Не соединяйте несколько горячих проводов вместе, если вы не любите огонь. То, что мы заставили вас сделать до сих пор, это тестирование, основанное на обоснованных предположениях. Это не то же самое, что «вслепую пробовать случайные вещи», это было бы очень ошибочно. Никогда не экспериментируйте с электричеством вслепую. Кое-что пойдет вразнос, а многое создаст ситуацию, когда устройство вроде бы работает, а затем убивает вас.

Ваше тестирование дало хорошие данные.

Как и ожидалось, красные провода «просто проходят» и обеспечивают всегда горячий в другое место. Нажимать на них бессмысленно, если вы не хотите, чтобы свет горел круглосуточно и без выходных.

Очевидно, что оранжевый провод правильный, так как он включает диммер. То, что лампа не горит, это совсем отдельная проблема, связанная с несовместимостью лампы со старым диммером. Не каждый светодиод работает с каждым диммером (на самом деле большинство из них не работают).

Синий провод явно никогда не использовался. Не связывайтесь с этим.

12/10 комментарии

4-я попытка: аналогично 1-й попытке (с использованием оранжевого провода как горячего), на этот раз использовалась лампа GE LED BR30 10 Вт, при нажатии на диммер индикатор мигает зеленым светом, лампочка горит, но очень-очень темно. Переключатель НЕ МОЖЕТ сделать его легче, или, я должен сказать, «не очень управляемым». (думал может переключатель сломался)

И это неудивительно. Затемнение — это не волшебство . Это сложно и очень, очень уродливо, потому что связано с технологией возврата из 60-х, которая была разработана для удешевления диммеров. Если вы вдаетесь в кровавые подробности, вы скажете: «Вауза, неудивительно, что так сложно заставить светодиоды и диммеры работать друг с другом!»

На самом деле им приходится добавлять дополнительные функции к светодиодам, чтобы сделать их диммируемыми. Эти функции добавляют несколько долларов к цене светодиода, поэтому, если вы покупаете по цене, вы не получите эту функцию по счастливой случайности.

5-я попытка: использовал лампочку накаливания GE 52W, все получилось как положено! На самом деле настенный выключатель с диммером в порядке.

Поздравляем, вы проверили работоспособность диммера. Все это время он был несовместим с (большинством) светодиодов.

«Но я хочу там светодиод!» -> Я согласен. Однако вам придется тщательно поискать на рынке светодиодную лампу и переключатель/диммер, сертифицированные для совместимости друг с другом. Большинство производителей диммеров составляют списки светодиодов, с которыми они тестировали, и лучших производителей светодиодов 9.
