Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы  разберем все возможные нюансы этой работы.

Как подключить люстру с двумя проводами

Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

1. Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
2. Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данном случае роли не играет.

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

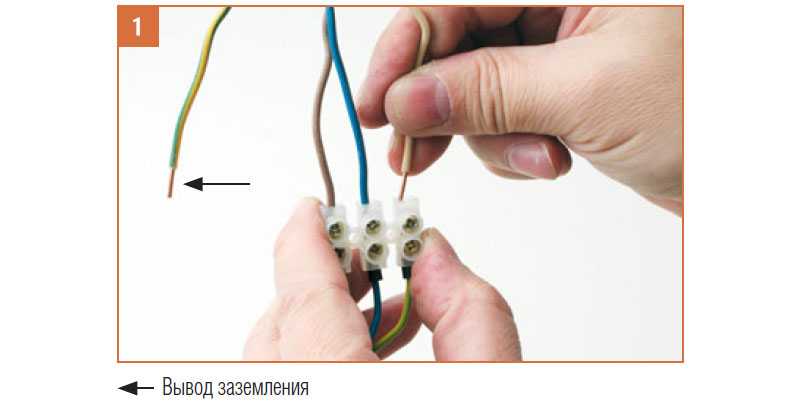

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

как подключить люстру с 3 лампами к выключателю с 2 клавишами

В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.

Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить  люстру с 3 проводами к двухклавишному выключателю?

Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

Например, на фото как раз показано такое подключение.

А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.

Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй. Оставшиеся соединяются с нулевым проводом.

Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

Как правильно подключить люстру на два выключателя

Если в предыдущих разделах мы рассматривали ситуации с уже существующей домовой проводкой, то для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяют управлять освещением из разных мест) проводку придется делать заново. Хотя от старой можно использовать провод заземления, нулевой провод, выходящий на потолок от распределительной коробки, и фазовый, подходящий к месту установки одного из выключателей.

Для одновременного включения всех источников света в люстре устанавливают два одинаковых  проходных выключателя.

Они могут быть как накладными (на фото) так и врезными.

Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

На схеме прокладки проводов по комнате видно, что нуль и заземление, как и в случае с обычным подключением идут прямо к люстре, а фаза подается только к одному из выключателей.

Она подключается на общий контакт одного из переключателей.

Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм обеих проходных выключателей, расположенными напротив общего контакта, прокладываются т.н. провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показанную на ней красным цветом. Но, когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, ведь они просто переключают подачу электричества по двум проводам-челнокам.

Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

При подключении люстры более чем с одним источником света ставят двойные проходные выключатели.

При этом принципиального отличия в подключении люстры нет – только проводов больше.

Распределение между источниками света обеих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению. На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая – на 3.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

трехрожковую люстру, как соединить с пятью лампами

Содержание:

• Подготовительный этап
  • Ищем фазы и ноль
• Сфера использования
• Заземление
• Провода на люстре
  • Подключение к двойному выключателю
  • Как подсоединить люстру к одинарному выключателю
• Отгорел нулевой провод во внутренней системе электропроводки
• Меры осторожности при подключении люстры
• Как подключить люстру с 3 лампами к выключателю с 2 клавишами
• Требуемый инструмент для монтажа люстры
• Что нужно знать о безопасности при закреплении на потолке?
  • Где можно повесить светодиодный светильник?
• Принцип работы двухклавишного выключателя
• Виды проводов
• Распространенные проблемы, неисправности и пути их устранения
  • Не включаются лампы с пульта
  • Лампы светят, если светильник пошевелить
  • Светильник совсем не работает
• Соединение с использованием электрической распредкоробки
• Крепление
• Методы подключения светодиодов
  • Шунтирование светодиода обычным диодом
  • Встречно-параллельное подключение двух светодиодов
• Подсоединение китайской люстры

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке мультиметром

Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Сфера использования

Системы скрытого видеонаблюдения: передача сигнала по сети, по wi-fi и gsm, наблюдение на улице, особенности подключения

Светодиодные прожекторы используются, если нужно организовать подсветку большой площади. Светильники бывают промышленные, уличные и декоративные.

Промышленные используются на крупных предприятиях, складских помещениях, базах оборудования. Уличные светильники могут подсвечивать стадионы и дворы, детские площадки, трассы. Для художественной подсветки архитектурных сооружений, мостов, памятников применяются декоративные прожекторы.

Прожекторы можно разделить и по дальности свечения. Приборы дальнего действия дают узконаправленный пучок света, они используются для подсветки с большого расстояния. Широкий пучок формируют заливающие приборы, которые используются для освещения дворов, стадионов. Подсветку фасадов и памятников осуществляют акцентные устройства.

Современные осветительные ЛЕД приборы могут содержать в своем составе контроллеры, регулирующие яркость подсветки, ритм смен оттенков, время работы. Приборы с диодами могут давать разноцветное освещение.

Главным преимуществом диодных прожекторов является долгий срок службы. Он может достигать 15 лет.

Такие приборы экономичны, так как являются энергосберегающими, экологичны благодаря отсутствию вредных веществ в составе. Прожекторы просты в установке и настройке, у них отсутствуют вредные пульсации и стробоскопический эффект.

Недостатком светодиодной продукции является их высокая стоимость. К окончанию своей работы уменьшается освещенность, поэтому производители на упаковке указывают эффективный срок службы.

Заземление

Клеммы для соединения проводов: виды, способы подключения и особенности соединения разных проводников (видео + 155 фото)

Некоторые люстры имеют специальный контакт желто-зеленого цвета, предназначенный для заземления. Его желательно использовать по назначению, особенно если освещение располагается в металлическом корпусе. Новые дома имеют стандартный контакт заземления на любых проводках электросети. В данном случае проблем с монтажом люстры быть не должно: необходимо соединить провода в соответствии с их цветовой маркировкой при помощи клеммной колодки. Если дом старый, то заземляющего провода скорее всего нет, да и все контакты могут быть без цветовой маркировки, то есть одноцветные. Тогда требуется сначала определить назначение каждого из таких контактов. Из потолка могут выходить 2 или 3 провода. Если их два, то надо найти, какой из них отвечает за фазу, а какой — ноль. После того как провода найдены, проводится подключение по методу, описанному выше. В случае с тремя контактами надо поступать так же. Главное — обязательно отключить подачу электроэнергии перед тем как приступить к работе. Нельзя забывать про правила безопасности.

Провода на люстре

Порядок подключения светодиодных светильников к электричеству

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

Как подключить люстру, если на ней есть только два провода

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль»

Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному

Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Отгорел нулевой провод во внутренней системе электропроводки

Это наиболее распространенная причина. При отсутствии нулевого соединения фаза через нить накаливания лампочек в люстре, либо через электроприборы  включенные в другие розетки  наведенным током будет присутствовать и на нулевом проводе. При этом розетка, в которой находиться две фазы не работает. Правильно диагностировать данную причину можно выключив из всех розеток включенные в них электроприборы путем отсоединения вилок от розеток. Далее нужно перевести все выключатели в положение выключено. Если вы не знаете в каком положение выключатель включен, а в каком выключен, можно просто выкрутить из люстр и светильников лампочки эффект будет тот же. После того как вы произвели все действия указанные выше, нужно еще раз проверить напряжение в розетке. У вас должно получиться следующее, на фазном проводе должна быть фаза, соответственно индикатор делает световое оповещение, а при прикосновении к нулевому, лампочка индикатора  светиться не должна.  В этом случае причину неисправности следует начать искать:

•  в местах недавно повешенных на стену картинах, фотографиях. Как правило в  95% случаев такой тюнинг жилья заканчивается перебитым проводом. В этом случае нужно отключить электропитание квартиры (выключить пробки, автоматы, пакетные выключатели) убедиться в отсутствии напряжения. Далее снять слой штукатурки  и освободить провод, визуально диагностировать место повреждения и устранить неисправность путем соединения проводов и их изоляцией. После проведения всех работ, включаем подачу напряжения и проверяем работоспособность розетки. После этого место повреждения можно замазывать штукатурным либо гипсовым раствором.
• если же никаких работ по обновлению дизайна жилья перед тем как в розетке появились две фазы не проводилось, то  возможная неисправность может быть в распределительной коробке. В этом случае поиски  начать следует с распределительных коробок, которые находиться в комнате где расположена розетка. Отключаем электроснабжение квартиры, снимаем крышку распределительной коробки, ищем обгоревшие, оплавленные либо отвалившееся провода. Если в этой распределительной коробке неисправности нет открываем ближайшее. После того как вы визуально диагностировали неисправность, приступаем к ее устранению. Делаем новое соединение, изолируем, закрываем крышку распределительной коробки, включаем электропитание и проверяем работоспособность розетки.
•  в электро щитке. Если вы имеете доступ в силовой щит, вы можете открыть его и визуально просмотреть все контакты и соединения. При обнаружения оплавленных проводов, подгоревших контактов, отвалившихся от мест присоединения проводов нужно немедленно обратиться в обслуживающую данный электрощит организацию для устранения неполадок. Производить самостоятельный ремонт без снятия напряжения ОПАСНО ДЛЯ ЖИЗНИ.

Меры осторожности при подключении люстры

Первое что нужно сделать перед подключением люстры – это обесточить всю квартиру, дом – выключить вводной автомат. Разбирать выключатели, открывать распределительные коробки, подключать люстру нужно только при отсутствии напряжения.

Отключив вводной автомат нужно проверить индикатором напряжения отсутствие фазы на выходных клеммах вводного автомата и в розетках. Перед тем как вызванивать фазные провода на потолке, выключателе, распределительной коробке нужно их подготовить, снять с проводов изоляцию и развести их в стороны.

Способ подключения проводов люстры

Далее нужно отключить вводной автомат и определить фазные и нулевые провода индикатором напряжения и запомнить их. После выключения вводного автомата фазные провода отмечают, чтобы при подключении люстры не забыть их расположение.

В целях безопасности при замене ламп на люстре, все фазовые провода подсоединяют к центральному контакту патрона ламп. Поэтому все провода центрального контакта патронов прозванивают тестером и собирают в группы для подключения к двойному выключателю, оставшиеся нулевые провода собирают вместе на клеммнике люстры или скручивают.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой – сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные провода определяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные – фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Требуемый инструмент для монтажа люстры

Для того чтобы подключить люстру к проводам на потолке потребуются инструменты:

1. Три различные отвертки: с плоским концом, фигурная, индикатор.
2. Бокорез и плоскогубцы.
3. Нож – должен быть заточенным.
4. Вольтметр.
5. Изолента.

Нож требуется для оголения одножильного провода, потому что пассатижи повредят или переломят саму жилу. Оголение делается острым лезвием ножа точно так же, как затачивается карандаш. Если остаются заусеницы – это ничем не грозит.

Индикатор нужен для поиска фазы. В такой отвертке наконечник сделан для закручивания шурупов. Делать этого не нужно, поскольку она непрактичная и в скором времени сломается.

Приборы измерения есть 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, поскольку их показания наиболее точны. Цифровые приборы противоударные, имеют защиту от перегруза. Стрелочный прибор используется в горизонтальном положении. Его достоинство — показывает измерение без дополнительного питания (аккумуляторы, батарейки).

Для подключения осветительного прибора к электросети требуется выполнить пошаговый алгоритм действий с подробной инструкцией.

Что нужно знать о безопасности при закреплении на потолке?

Здесь специалисты дают несколько важных рекомендаций:

Светодиоды сильно греются

Потому применяют специальные радиаторы, отвечающие за охлаждение.
Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.

Возле нагревающихся приборов монтировать светильники тоже запрещается. Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.

Где можно повесить светодиодный светильник?

Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

• клавиш – включаются одновременным нажатием или по одной;
• рамка – снимают во время монтажа;
• клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

1. Включена первая клавиша – горит одна лампа (первая группа).
2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Виды проводов

• Заземление. Провод заземления определить очень просто. Изоляция провода окрашена в желто-зеленый цвет.
• Фаза. Обычно фаза проходит по проводу имеющий коричневый цвет.
• Ноль. В обычных вариантах изоляция такого провода окрашена в синий цвет.

Для более точного определения, где фаза или ноль, необходимо воспользоваться индикаторной отверткой. Дотронувшись кончиком отвертки до оголенного провода, точно определите, по какому из проводов проходит фаза.

После этого внимательно рассмотрите провода на люстре. Если на люстре несколько рожков, то от каждого рожка будет отходить по два провода. Один нулевой, другой с фазой.

Обычно однотипные провода в люстре окрашены одинаковым цветом. Поэтому при присутствии нескольких рожков следует скрутить провода одного цвета в один жгут, а другого цвета в другой.

В результате у вас в конструкции люстры будет три провода: фаза, ноль, заземление.

Распространенные проблемы, неисправности и пути их устранения

При подключении и установке устройства могут возникнуть:

• не работает группа ламп;
• не работает переключатель;
• не включается люстра от пульта;
• люстра не работает совсем;
• самопроизвольное включение и изменение режимов.

На каждую из причин имеется свой способ ремонта.

Не включаются лампы с пульта

В первую очередь нужно проверить батарейки в пульте. Если это не поможет, нужно взять смартфон, включить камеру, направить на него пульт и попереключать кнопку. При поломке будет появляться белое пятно на экране.

Если вышеописанные советы не помогли, придется заменять ПДУ и блок управления или отдать его в ремонт.

Лампы светят, если светильник пошевелить

Лампочки могут загораться, если их пошевелить, но не реагируют на пульт или настенный выключатель. Причиной является слабый контакт в месте соединения люстры с питающим кабелем. Чтобы решить проблему, нужно снять светильник, зачистить контакты и заново его переподключить.

Светильник совсем не работает

Если устройство не включается ни от ПДУ, ни от прикасания к лампочкам, нужно проверить наличие напряжения в сети. Это делается при помощи вольтметра или мультиметра. Если электропитание есть, следует проверить исправность ламп и заменить неработающие изделия. Проблема может заключаться и в наличии короткого замыкания между фазным и нулевым контактами.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

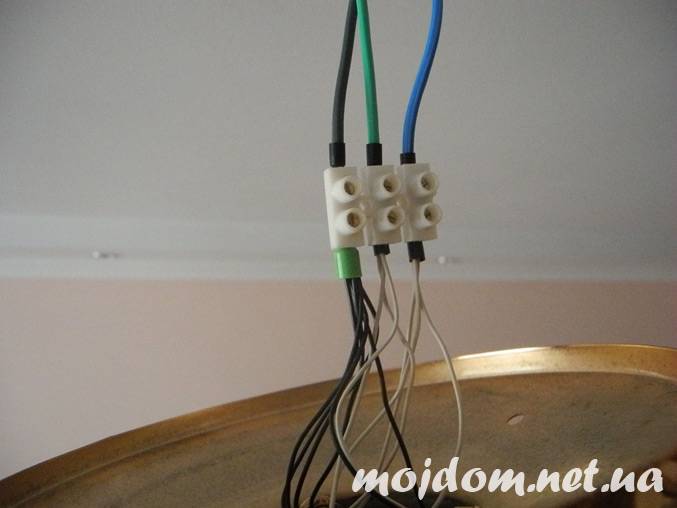

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Крепление

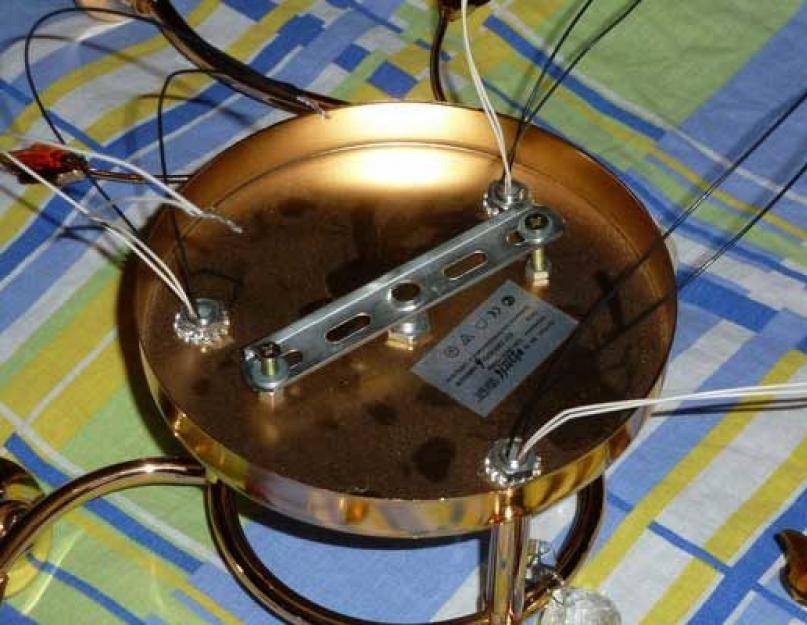

В первую очередь основание крепится к потолку тремя – четырьмя дюбелями. Подключаются питающие провода к первичной обмотке трансформатора контактами клеммника. Их легко определить, потому что они тоньше, чем провода вторичной обмотки. Обязательно нужно подключить к люстре заземляющий провод. После этого внешняя панель специальными декоративными болтами крепится к основанию.

Перед тем, как устанавливать потолочные светильники своими руками, не забудьте снять с них легкобьющиеся и хрупкие элементы, чтобы случайно ничего не сломать. Когда люстра подключена, нужно проверить ее рабочее состояние во всех режимах. В самом конце установки люстры своими руками можно вернуть все детали на место.

Люстра на пульте, которую вешают на крюк, подключается очень легко. Ее нужно повесить на крюк, присоединить питающие провода, декоративным колпачком замаскировать соединение проводов и крюк, колпачок тщательно закрепить. Так же проверить работоспособность светильника и установить легко бьющиеся детали. как подключить люстру с пультом на потолке.

Это интересно: Постоянно перегорают светодиодные лампы: причина

Методы подключения светодиодов

При работе светодиодов их сопротивление постоянно меняется по мере разогревания. Чтобы они работали стабильно, используются разные методы контроля и изменения напряжения.

Шунтирование светодиода обычным диодом

Шунтирование диодом

Этот прием используется при любой схеме подключения светодиодных светильников. Метод шунтирования состоит в том, что к цепи светодиодов в обратном направлении подключается простой маломощный полупроводник, который выполняет функцию резистора. Он ставится по встречному курсу параллельно всей схеме.

Основная его функция – выпрямить и сгладить напряжение, поступающее на светодиод. При параллельном или лучевом подключении на каждое устройство может попадать разное напряжение, поэтому здесь разумнее будет использовать другой способ — встречно-параллельное выпрямление напряжения.

Встречно-параллельное подключение двух светодиодов

Этот метод похож на предыдущий, но отличается тем, что резистор или выпрямитель подключается к каждому светильнику в отдельности. То есть шунтирование напряжения происходит на каждом этапе независимо от всей цепи.

Встречно параллельное шунтирование.

Минусом является то, что в результате во всей схеме будет падать напряжение. А значит будет больше расход электроэнергии. Однако учитывая, что светодиоды потребляют значительно меньше тока по сравнению с другими лампами, этот недостаток не является значимым.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

electric — Могу ли я подключить это трехпроводное приспособление к своей двухпроводной распределительной коробке?

спросил
2 года, 2 месяца назад

Изменено
2 года, 2 месяца назад

Просмотрено
3к раз

У меня есть этот трехжильный светодиодный светильник для наружного освещения с датчиком движения (с маркировкой «земля», «нейтральный», «черный»)

И я хотел бы подключить его к моей нынешней распределительной коробке, в которой всего два провода, красный (!!!) и белый. Это возможно? Он заменяет мой старый светильник, который на самом деле был трехпроводной лампой накаливания, в которой использовалось всего два:

Это выполнимо? В гараже на самом деле трехпроводная проводка, а вот в этой коробке ее нет. Я мог бы сделать старую попытку колледжа (это достаточно дешево, так что, если я поджарю его, я не буду плакать), но я хочу поступить правильно.

РЕДАКТИРОВАТЬ распределительную коробку. Обратите внимание на отверстие под болт с надписью GRD. Я понятия не имею, если это на самом деле Ground

• электрика
• проводка
• освещение

10

На рис. 2 показано приспособление. Похоже, черный и белый подключены к розетке. (Красный — это переключение питания с детектора на свет).

Если в распределительной коробке есть оголенный медный провод, его следует подключить к зеленой клемме.

Приложите к своему вопросу изображение распределительной коробки. Тогда точно будем знать.

2

Вы можете попробовать, это сработает или не сработает, но не прожарит.

Я бы вытащил заземление из одной из коробок, в которых оно есть.

Протягивание отдельного грунта уже некоторое время соответствует правилам.
Заземление должно поступать от цепи, питаемой от той же панели, или вы можете подключиться к системе заземляющих электродов, если она ближе (не обычно)

Есть несколько движущихся огней, которым требуется заземление, если это один из них, он не будет работать, но не поджарит его, поэтому попробуйте, и вы можете захотеть выдернуть землю, даже если он работает, просто для безопасности.

Обновлено для добавленных дополнительных фотографий.
Земля может быть от трубопровода? (если металлический) в этом случае винт, показывающий символ заземления, будет надлежащим заземлением.
Выход датчика движения красный, привяжите красный к черному новому светильнику, а белый к белому.
Беспокойство по поводу того, что новый светильник может перегореть, еще меньше, поскольку существующий прибор управляет датчиком движения, и пока не превышена максимальная мощность для движущегося света, это не должно быть проблемой.
Единственная проблема, которая все еще может возникнуть, это то, что новый прибор может не работать на выходе датчика движения, но опять же, он не поджарит его, пока не будет превышена максимальная мощность.
Электронное освещение, такое как КЛЛ и светодиоды, может не работать, если датчик движения представляет собой простой SCR или кремниевый выпрямитель / электронный переключатель, который включает только 1/2 синусоиды. Симисторы или релейные регуляторы обычно работают, поскольку при включении они пропускают всю форму волны.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

проводка — Как подключить трехжильный кабель к двухпроводной розетке?

спросил
7 лет, 6 месяцев назад

Изменено
6 лет, 2 месяца назад

Просмотрено
12 тысяч раз

Я недавно построил зимний сад и хочу подключить внутренний светильник с клеммами под напряжением, нейтралью и заземлением.

Я снял свой старый сигнальный фонарь, и у меня остался красный, синий, земляной и желтый кабель с красной лентой. У моего нового фонаря есть клеммы для жизни, нейтрали и Земли. Итак, что мне делать с желтым кабелем. Могу я просто закрыть его?

• проводка

6

Да, просто заглушите ненужные провода. Это для будущего расширения, вы поблагодарите его позже, если когда-нибудь сделаете что-то, для чего это нужно.

3

Красный, синий, желтый и земляной — это старые цвета для «трехжильного и заземляющего кабеля», используемого для двусторонних цепей освещения в Великобритании. Любой провод, который может быть под напряжением (в зависимости от состояния переключателя), будет иметь красную ленту, указывающую на это (кроме красного провода, который всегда используется как один из проводов, которые «могут быть под напряжением»).

Трехжильный провод обычно используется между двумя выключателями света в двухсторонней цепи. Обычно он не используется между выключателем и светильником.

Я могу придумать две возможности навскидку:

1. Сигнальная лампочка работала как в выключенном, так и в постоянном режиме. Так что при выключенном выключателе сигнальная лампа реагирует на движение (загорается примерно на 30 секунд), а при включенном выключателе свет горит постоянно. В этом случае синий будет нейтральным, один из красных или желтых с красной лентой будет постоянно включен, а другой будет включен. (Примечание. В этой установке может быть два переключателя. Один «главный переключатель», который включает то, что я назвал постоянным напряжением, а также подает напряжение на другой переключатель, который будет управлять тем, что я называю переключенным напряжением.)

2. У того, кто его подключал, закончились двухжильные и земляные, но под рукой лежало несколько трехжильных и земляных, и он использовал их. В этом случае один из проводов, вероятно, будет неподключен с обоих концов.

Ключевой вопрос: к чему были подключены провода до того, как вы сняли старую сигнальную лампу? Но я думаю, что это немного поздно для этого сейчас.

Практичное решение — соединить все провода по отдельности в соединительные блоки. Затем снова включите питание, попробуйте щелкнуть переключателями и используйте тестер напряжения, чтобы проверить, какие провода могут оказаться под напряжением. Это позволит обнаружить ситуацию 1 выше. Это не подтвердит ситуацию 2, хотя может подтвердить, что это возможно.

_{(все это явно слишком поздно через 15 месяцев после того, как вы спросили, но это может помочь кому-то в будущем с похожей ситуацией)}

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
